Hộp đạn 9mm x 100 viên Rugged

Tác giả MarkT_1720766

Lượt tải
191
Lượt thích
29
Lượt coi
1.205

File 2 2,7 MB

  • 9mm_x_100_Rugged_1772768326.3mf3MF · 1,1 MB
  • 9mm_x_100_Rugged_step_1772768328.STEPSTEP · 1,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#239620
Danh mục
DIY
Ngày đăng
Thẻ

Mô tả

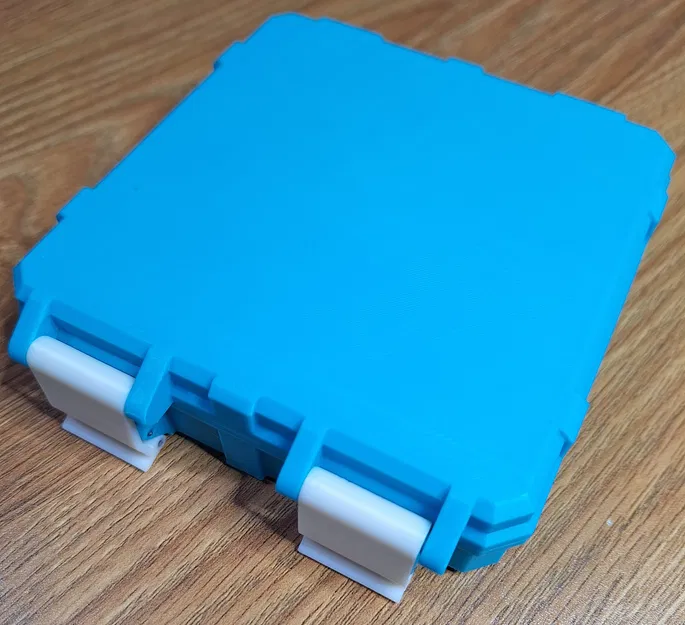

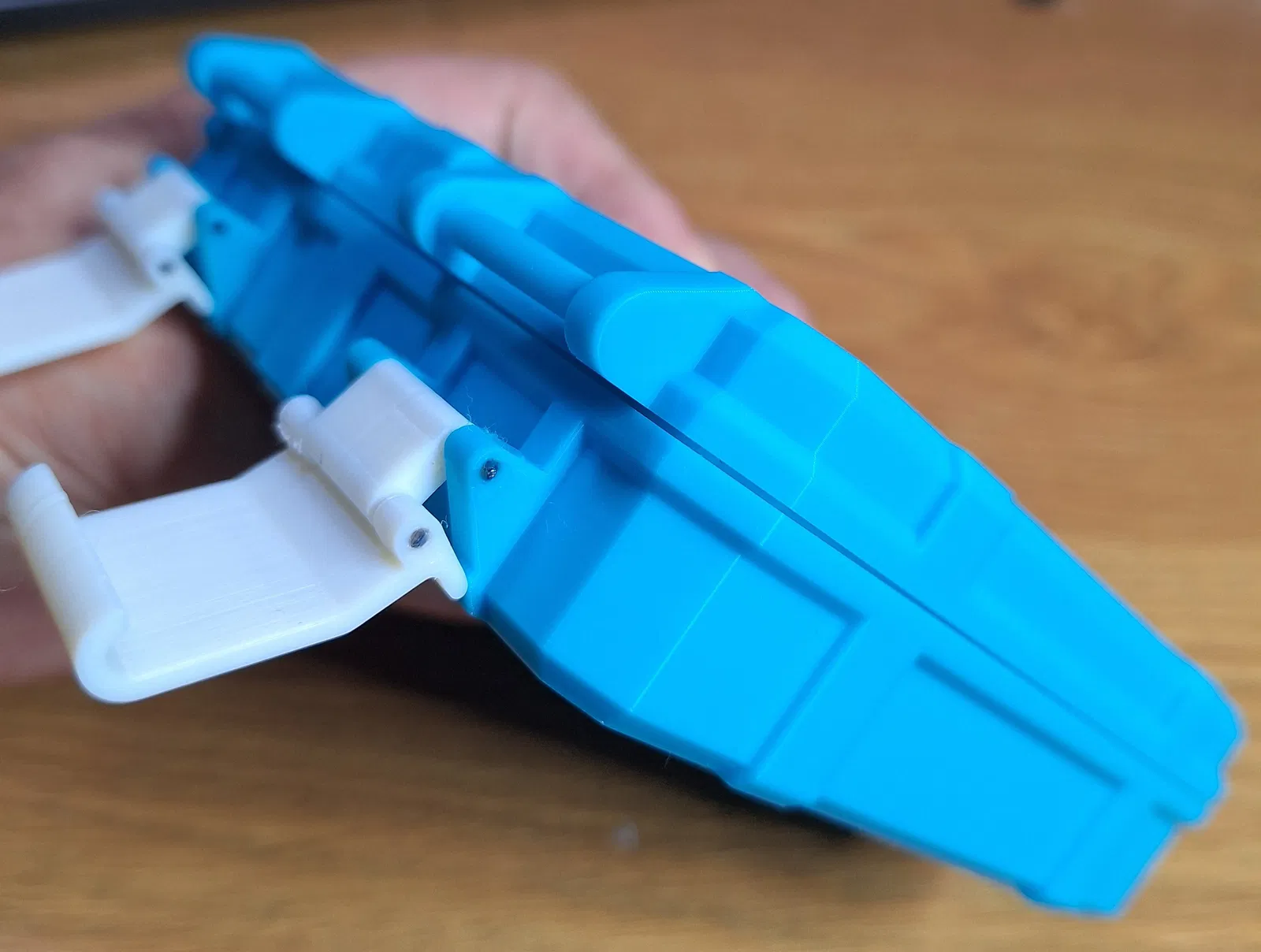

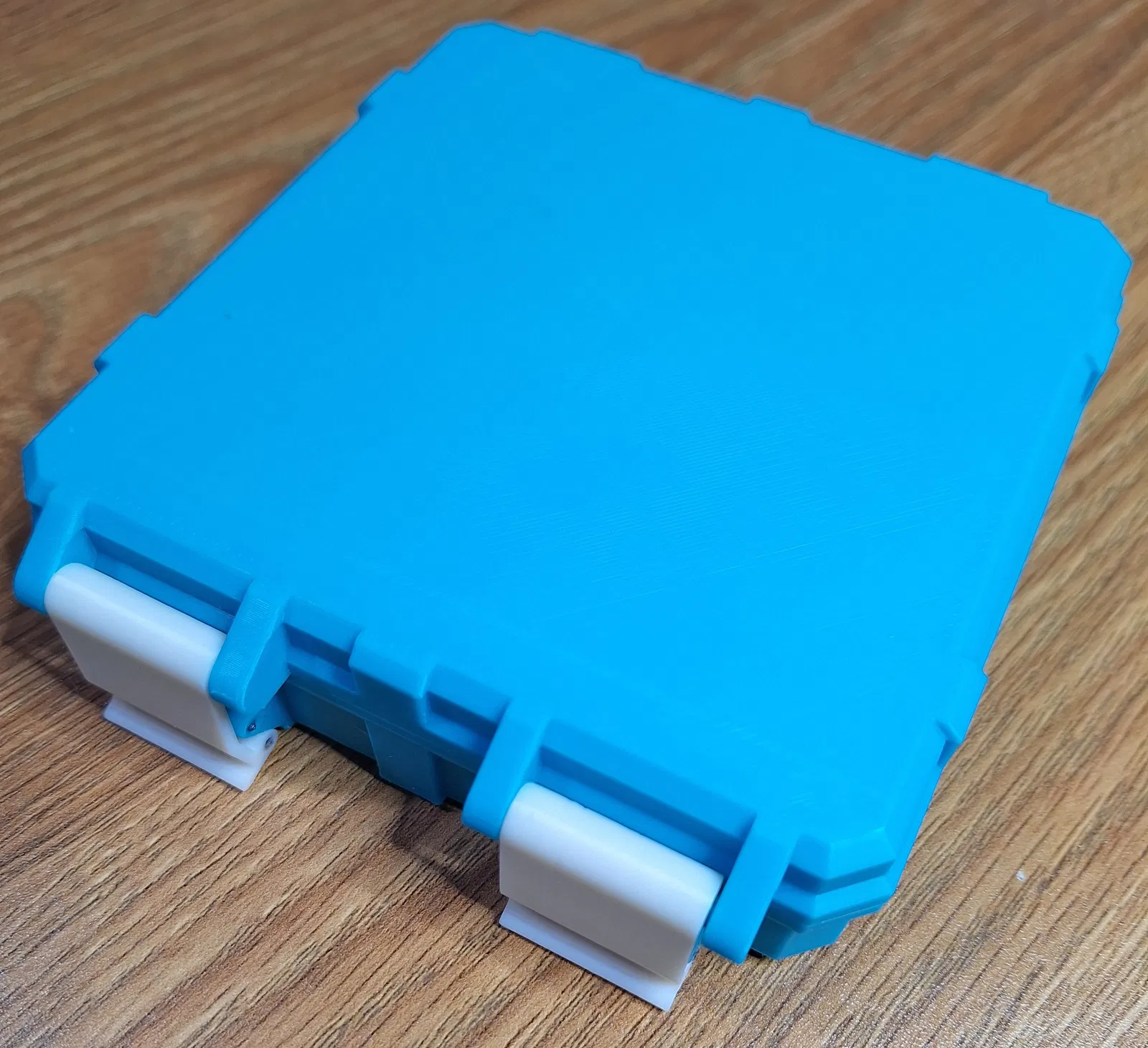

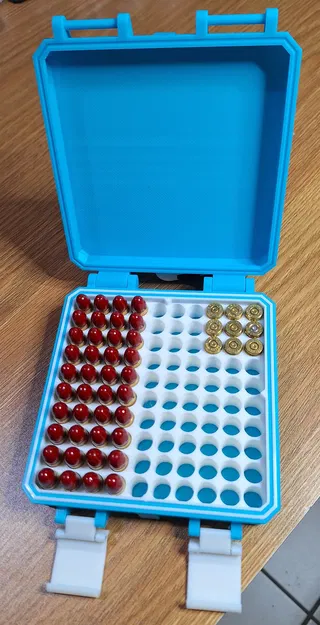

Hộp được in bằng PLA cho nắp, thân (base) và khay giữ đạn (cartridges holder). Gioăng (gasket) dùng TPU 95, còn các chốt gài (latches) và chốt bản lề (hinge pins) dùng ASA.

Những món khác bạn sẽ cần là 4 cây đinh hoàn thiện (finish nail) 1.6mm và 1 lò xo 7mm x 20mm cho phần bản lề.

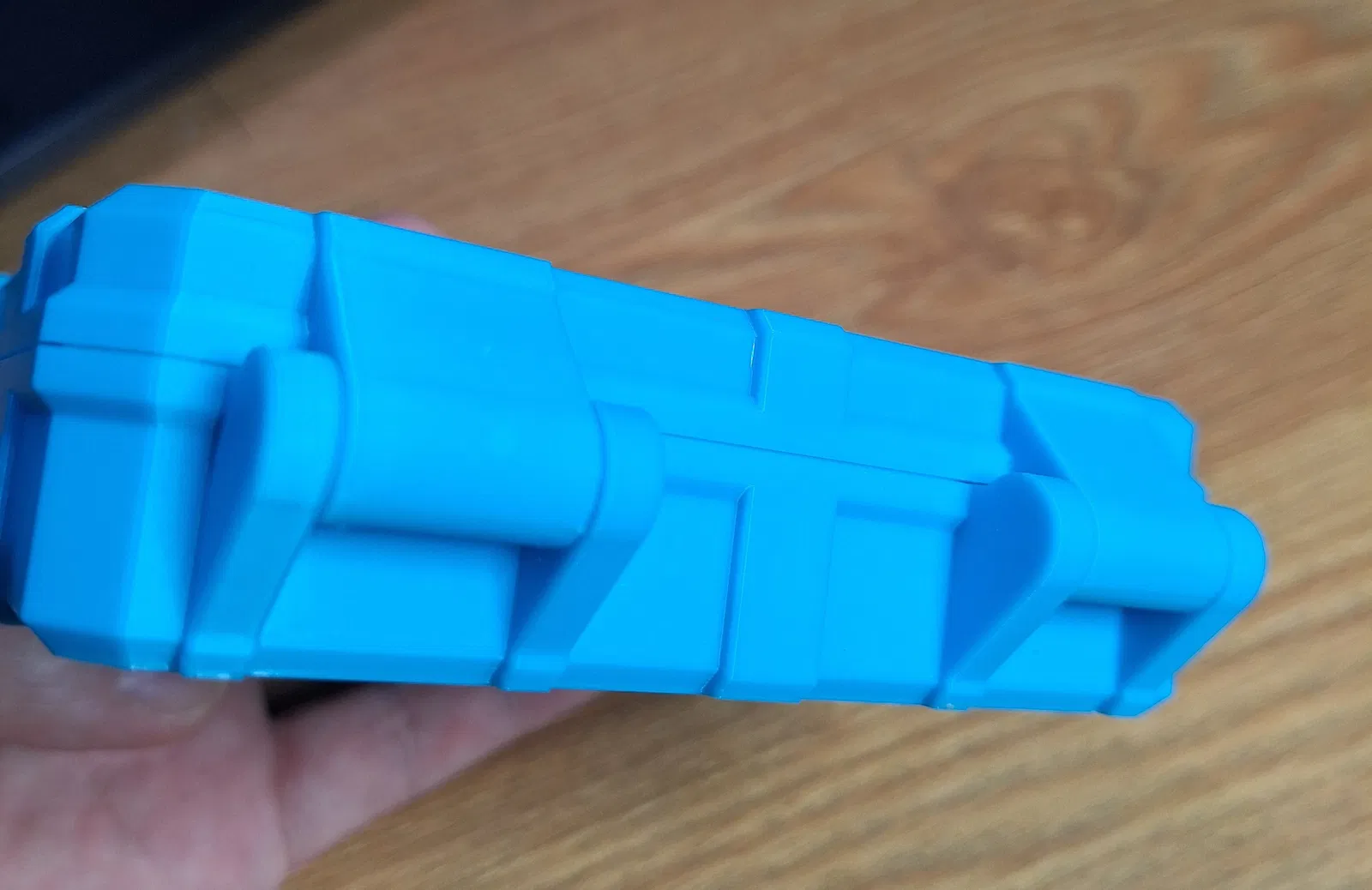

Phần nắp có 2 trục bản lề hy sinh (sacrificial hinge shafts) được nối với nhau bằng một đoạn filament nhỏ bên trong. Khi in nắp xong, dùng kềm để “vặn/nhích” các nút trục bản lề (hinge plugs) theo hai hướng ngược nhau để bẻ đứt sợi filament nối.

Lần này mình làm rãnh đặt gioăng sâu hơn, nên sau khi in xong nhớ tỉa/cắt gọn phần dư của biên dạng gioăng (gasket profile) thật cẩn thận.

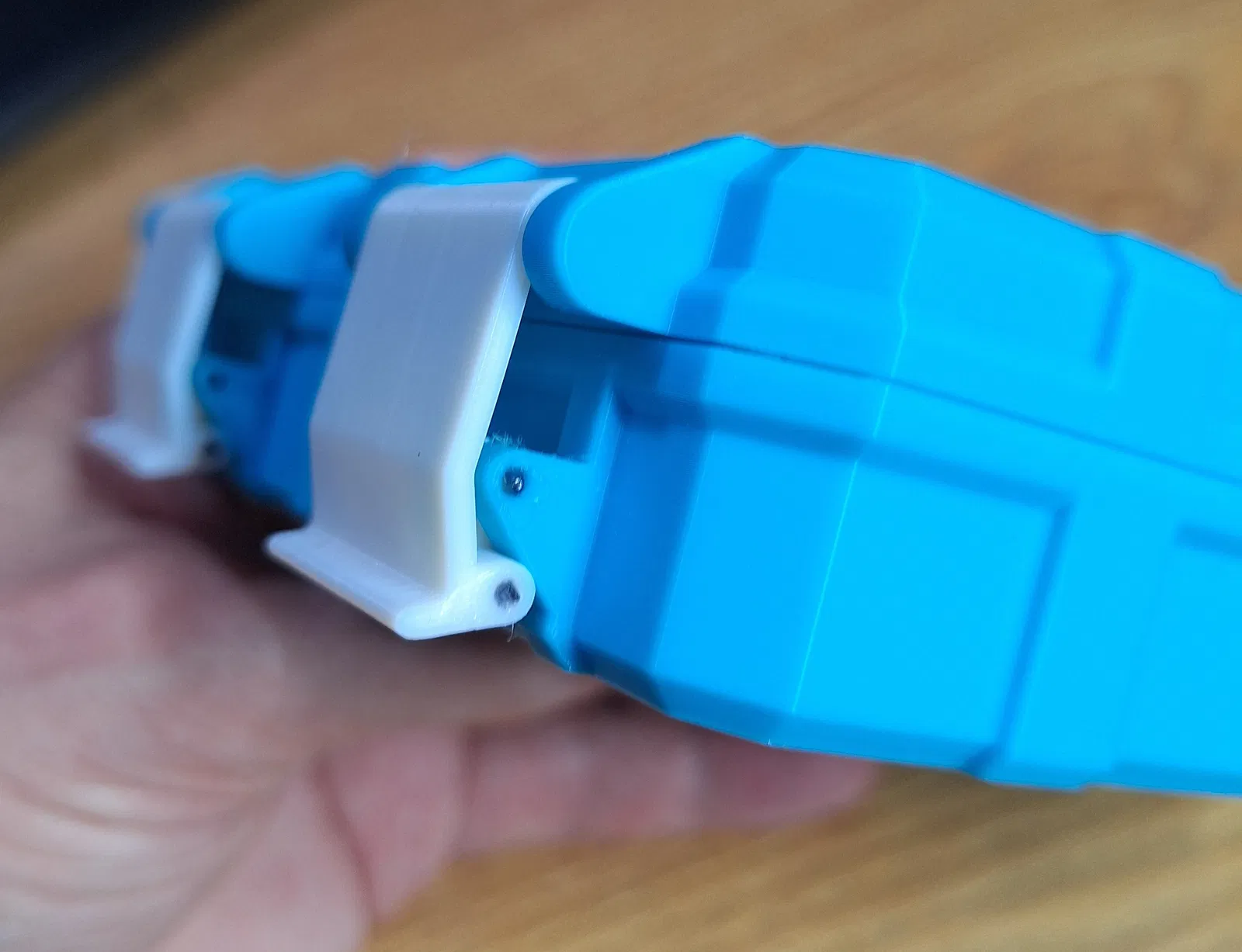

Khi mình cắt đinh theo đúng chiều dài, mình chấm một giọt keo 502 (superglue) nhỏ ở mỗi đầu trục bản lề để khóa cố định tại chỗ.

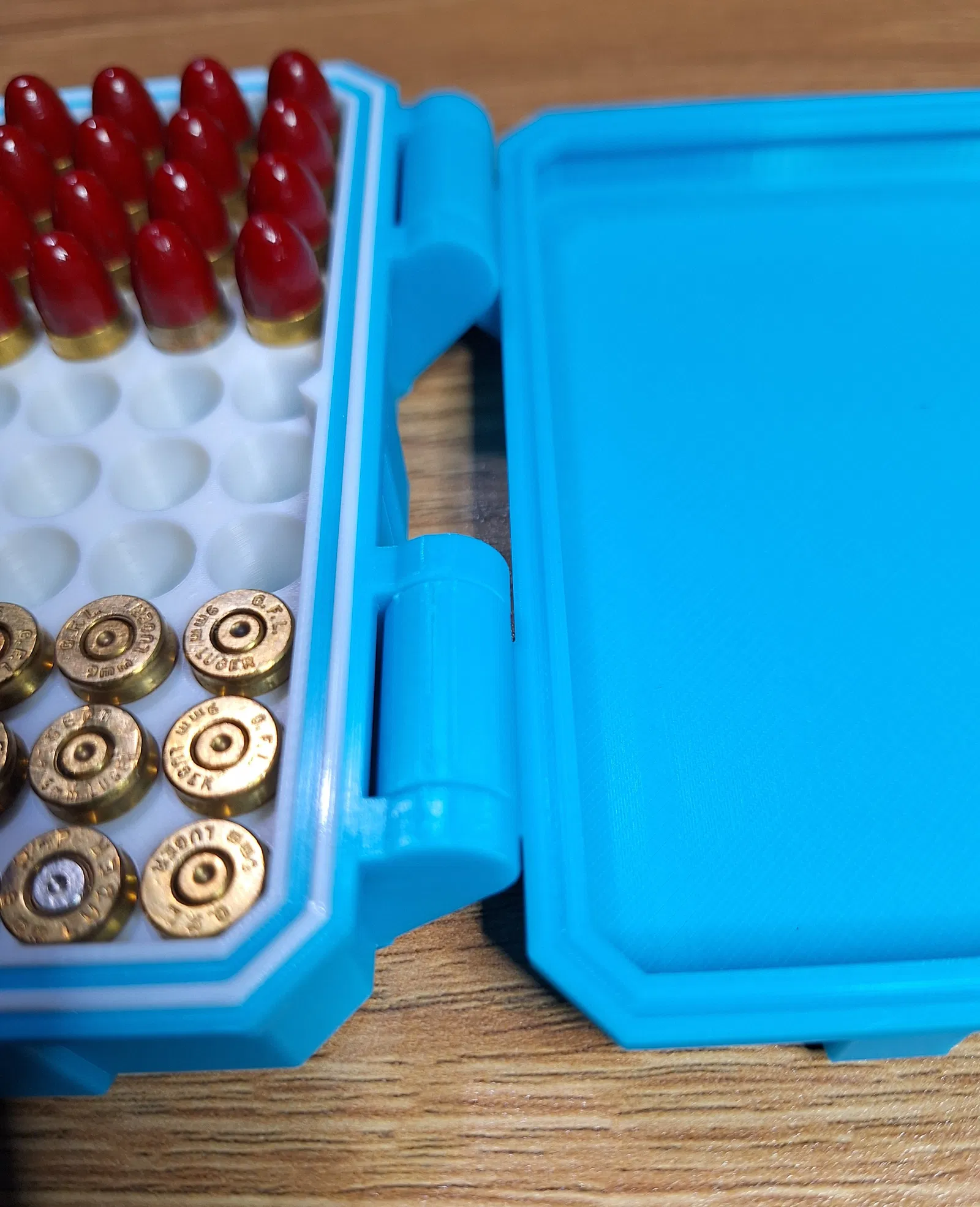

Cách lắp là: nhét lò xo vào trong các trục, mỗi đầu gắn một hinge pin, phần bo tròn (radius) quay ra ngoài. Dùng ngón tay ấn các hinge pin xuống rồi trượt nắp vào cụm thân, lò xo sẽ tự làm phần còn lại. Vỏ hộp đủ mềm/dẻo để bạn gài một bên bản lề trước, rồi nạp lò xo bên còn lại và lắp vào.

Mình cũng cố kiềm lại không dùng ốc M3, vì cảm giác như vậy hơi “quá tay”..

Như mọi lần, nếu bạn quyết định in hộp của riêng mình thì để lại bình luận hoặc góp ý nha.
