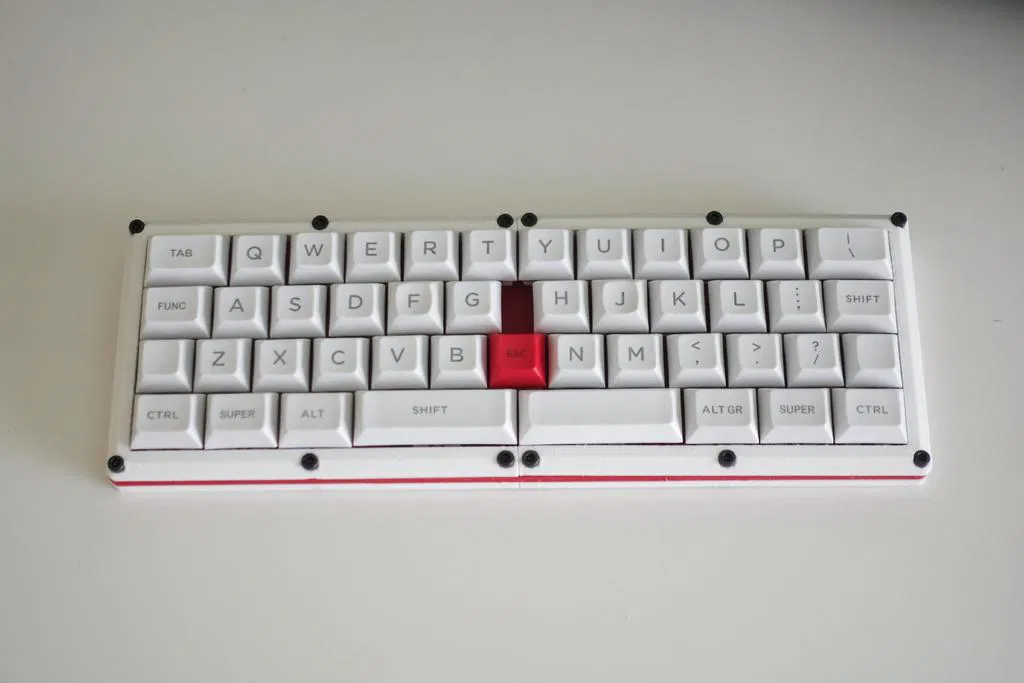

Bàn phím Wakizashi 40 Keyboard
Wakizashi 40 Keyboard là mẫu bàn phím cơ 40% reverse stagger, lấy cảm hứng từ Katana 60. Hướng dẫn gồm danh sách linh kiện, lưu ý in plate để tránh overhang, sơ đồ đi dây và link firmware/VIA.
2.4K
Lượt Xem
47
Lượt Thích
175
Lượt Tải
Cập Nhật Mar 06, 2026
Mô tả
Linh kiện bắt buộc
- M3 12mm x 6
- M3 16mm x 6
- Ê-cu M3 x 12
- Microcontroller, ví dụ Arduino Pro Micro, Teensy2.0…
- (Tùy chọn) USB breakout board để dán keo vào case
- 45 x keyswitch
- 2 x 2u plate mount Cherry stabiliser
- 45 x diode, ví dụ 1N4148

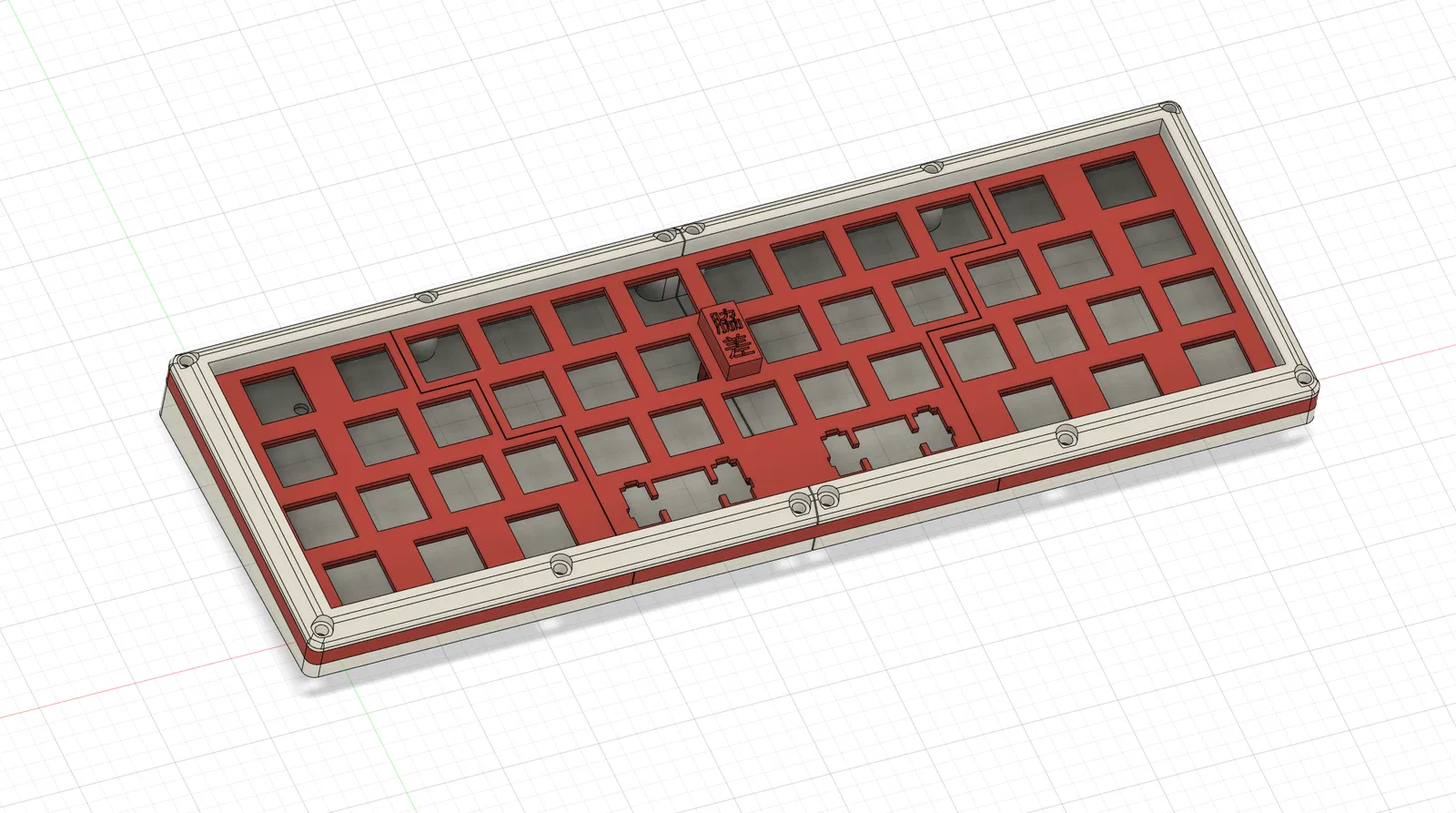

In 3D
Lật ngược các mảnh plate (úp mặt dưới lên) để không bị overhang. Nhớ canh cho các mảnh nằm phẳng trên print bed.

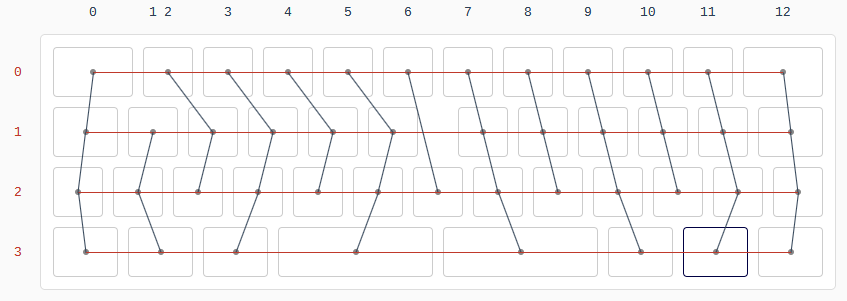

Đi dây
Firmware
- Firmware đã compile (source)

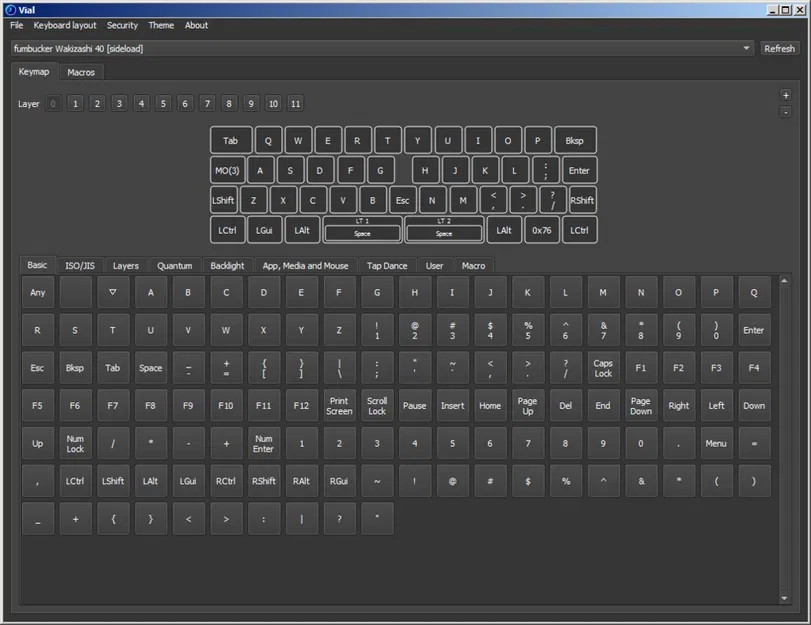

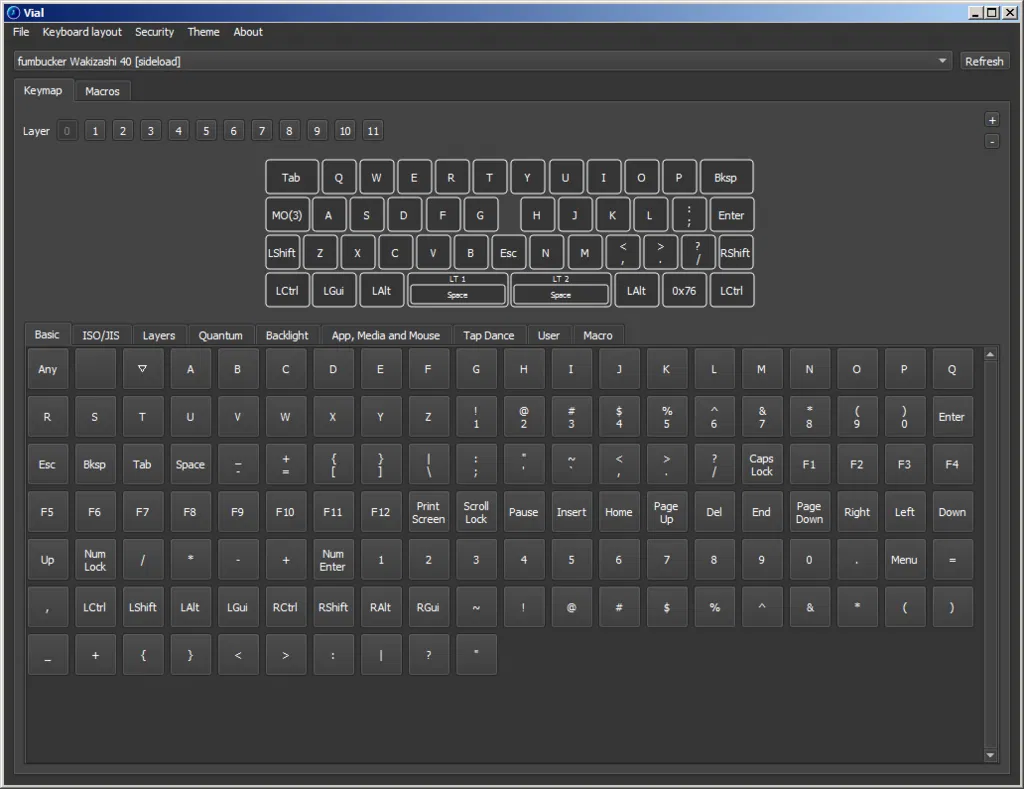

- VIA json (File > Import Keymap)
Cập nhật 2022-03-07
- Chỉnh lại kích thước lỗ để keyswitch vừa khít hơn.
- Thêm blocker (tùy chọn) để lấp khoảng trống ở giữa plate.
Nếu bạn muốn bản lớn hơn, xem thử mẫu Clueboard in 3D của mình.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
