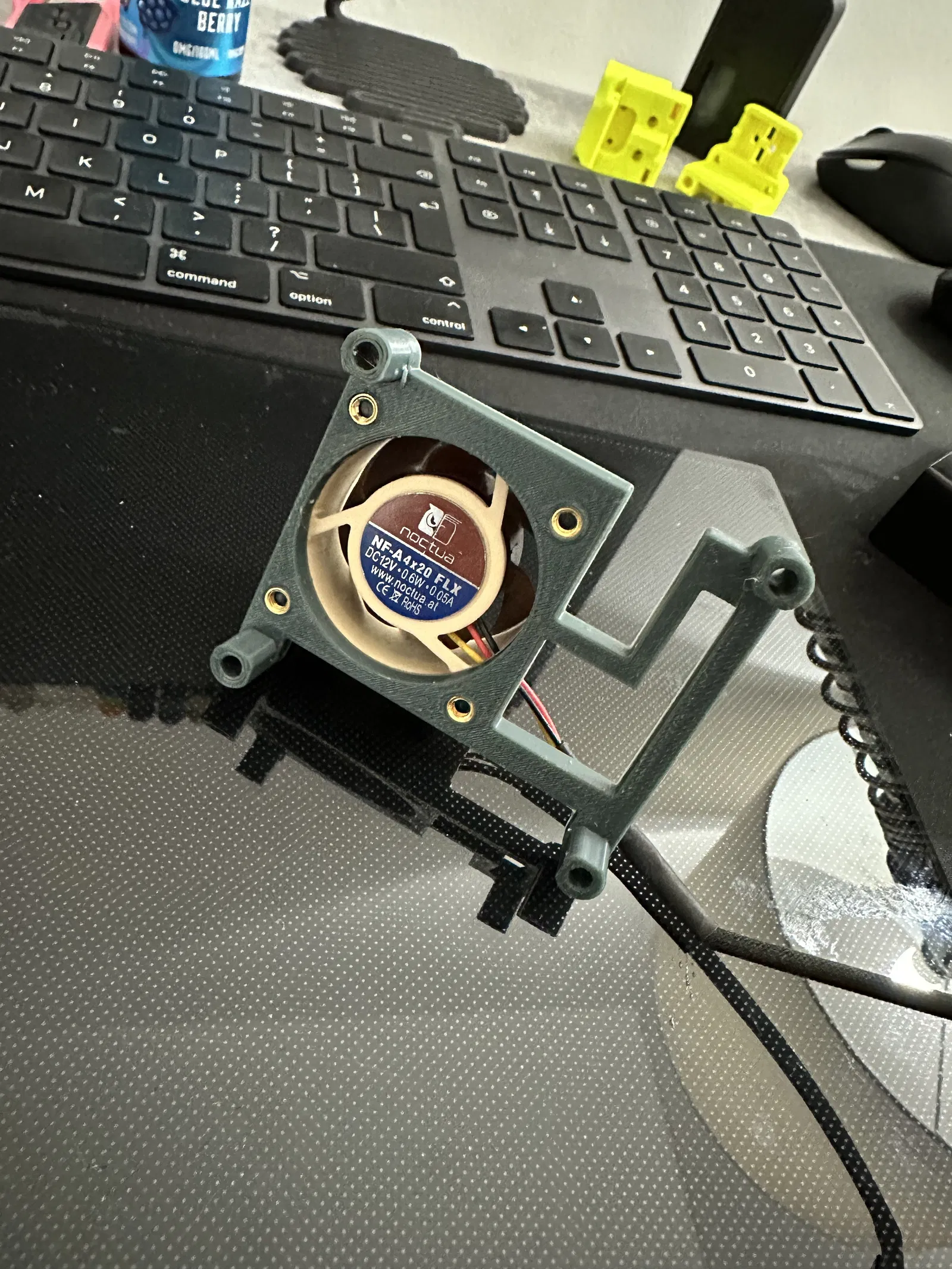

Gá quạt 40mm cho Raspberry Pi, chừa lối cắm camera port

Gá quạt RasPi đơn giản, vẫn chừa lối để cắm camera port.

Mình mới nâng cấp lên Pi4b cho con Voron V0 và thấy nhiệt độ cao hơn hẳn so với 3b, kể cả lúc standby.

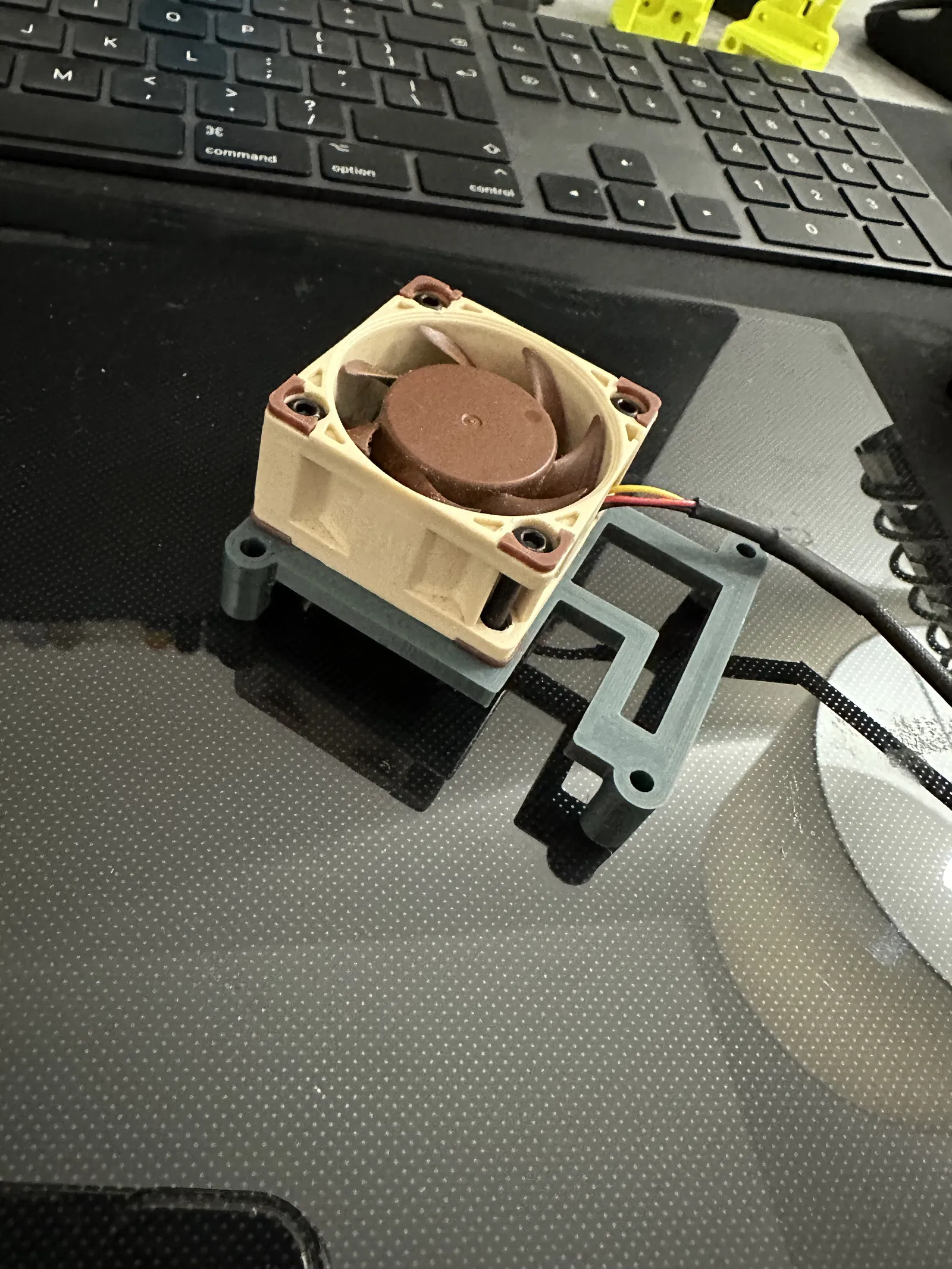

Cái gá này dùng đúng chuẩn Voron: heat insert x4 để bắt quạt.

Mình có nới rộng lỗ bắt trên Pi bằng mũi khoan, khoan tay thôi. Làm vậy mình có thể luồn ốc M3 xuyên qua Pi vào phần gá để giữ Pi, kẹp mọi thứ lại với nhau kiểu “sandwich” như mấy món parts trên máy in.

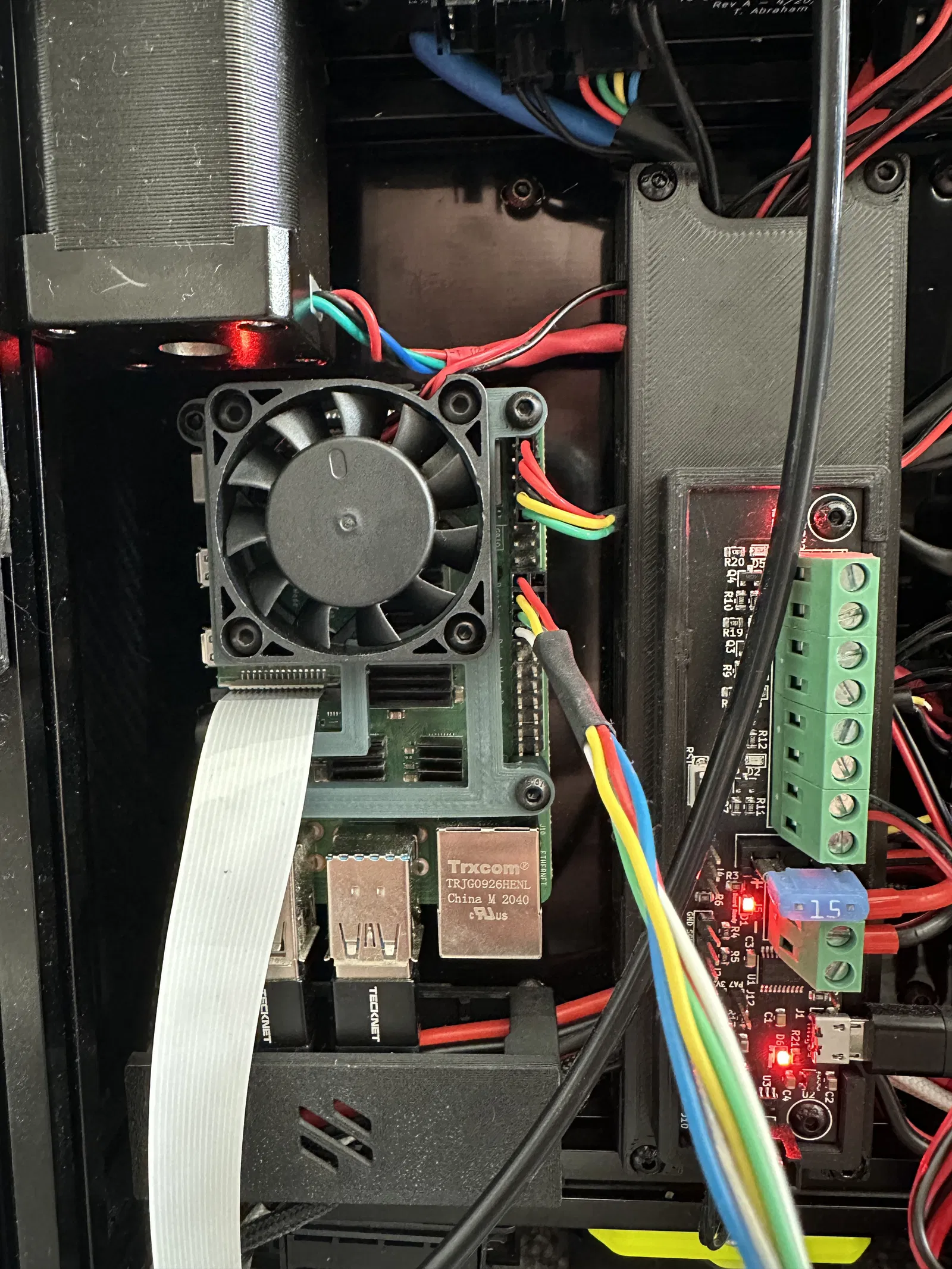

Ban đầu làm cho Pi4b, nhưng lắp lên Pi3b cũng vừa khít luôn.

Mình in theo setting Voron tiêu chuẩn với ABS. Vật liệu khác có thể cũng xài được.

Nếu dùng quạt dày 10mm thì vẫn gắn được back panel vì có khe hở giữa hai phần, nhưng mình khuyên khoan thêm vài lỗ ngay chỗ quạt để gió lưu thông tốt hơn.

Lưu ý: cái này sẽ không dùng được với board LDO input shaper.

Mình cũng thêm một đoạn vào printer.cfg để quạt chỉ chạy khi Pi đạt tới nhiệt độ đặt trước.

(Đỡ cái tiếng ù ù của quạt chạy hoài khi máy đang standby)

[temperature_fan Raspberry_Pi]
pin:                                # Pin number that your fan is plugged into
sensor_type: temperature_host       # This is where the temp comes from, in this instance the RasPi
control: watermark                  # This prevents the need for PID control
max_power: 0.75                     # Number between 0 & 1, lower to slow the fan down and reduce noise, but also airflow.
cycle_time: 0.010
target_temp: 50                     # Temp you want the fan to kick in
min_temp: 10                        # Required for sanity check
max_temp: 100                       # Required for sanity check
shutdown_speed: 0                   # 0 = No fan when printer shuts down, 1 = fan comes on when printer shuts down. Max Speed must be 1 if turning this on, or klipper will throw an error.

## Bạn phải comment out cảm biến nhiệt RasPi đang có sẵn thì cấu hình trên mới chạy được, giống ví dụ bên dưới ##

#[temperature_sensor Raspberry_Pi]
#sensor_type: temperature_host
#min_temp: 10
#max_temp: 100

Mục này vẫn hiện trong phần nhiệt độ trên giao diện của bạn, nhưng sẽ hiện thêm thông tin quạt nữa.

PS: Mình biết hướng gắn heatsink của mình lật xoay 90 độ sẽ giúp airflow tốt hơn; mình cũng đang đợi mấy cái mới gửi về tới đây rồi ha!
