Case Heltec V3 cho Meshtastic

Mấy mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay kiếm lợi từ các thiết kế của mình khi chưa có sự cho phép rõ ràng của mình.

Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà mình đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/). Nếu bạn thấy cái case này bị rao bán ở đâu thì nhắn cho mình biết với.

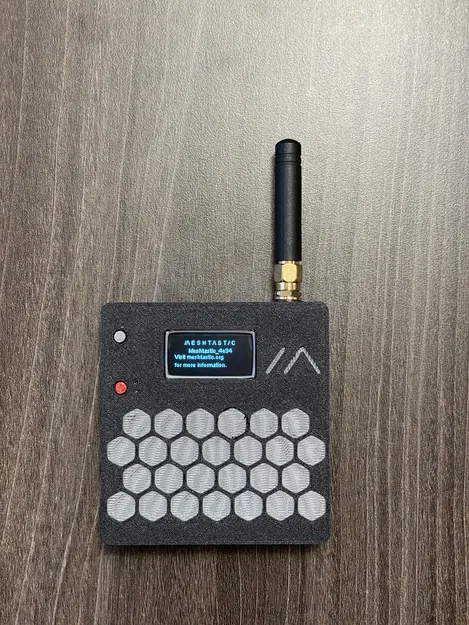

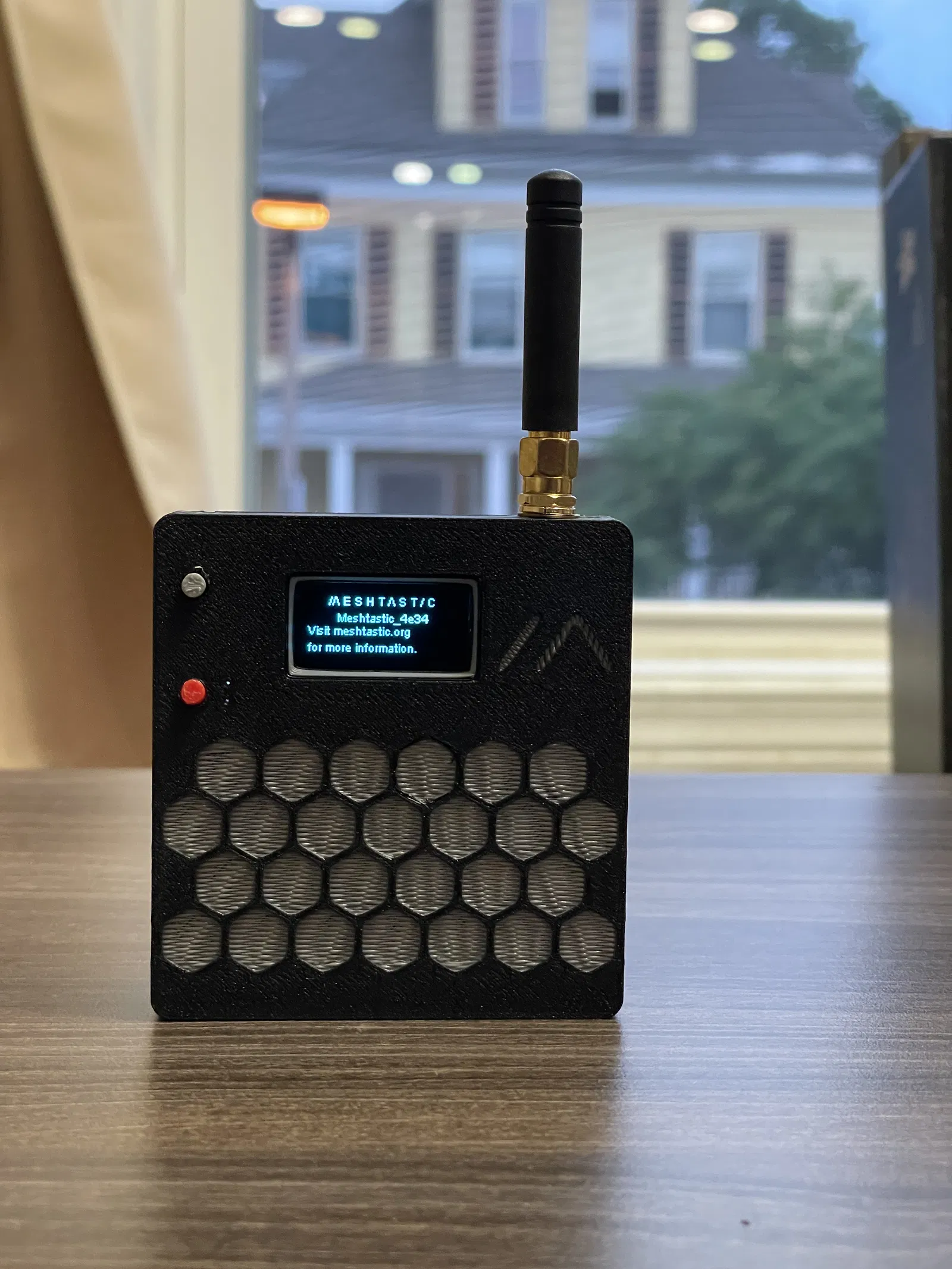

Case mỏng cho board Heltec v3, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org), dùng vừa pin 3000mah của maker focus.
Có khoét lỗ cho đầu nối anten SMA để đầu SMA không bị xoay/lỏng khi bạn vặn hoặc tháo anten.

Lưu ý: mặt lưng của board Heltec nên đưa vào trước, và phía cổng USB-C cũng đưa vào trước. Bạn sẽ cần ấn phần phía USB-C của case để board khớp vào. Nếu muốn tháo board ra khỏi case, bạn cần ấn phía USB-C của case rồi tác động lực nhẹ lên màn hình.

Đã cập nhật tấm lưng để tương thích tốt hơn với vòng magsafe (magsafe ring) bán trên Amazon
Update 10/24/24 - Dời 2 lỗ bắt vít phía trên ra góc.

Phần cứng cần có:
1 pin LiPo Amazon Link
1 Heltec v3 Amazon Link
Vòng Magsafe (tùy chọn) Amazon Link

Meshtastic® là nhãn hiệu đã đăng ký của Meshtastic LLC.
Link Amazon chỉ để tham khảo. Mình không nhận được gì từ các link ở trên.
