Kệ Parametric cho Modern Gridfinity Case (Gridfinity)

Remix từ Hộp Gridfinity Hiện Đại Tác giả unrepentantgeek

Tác giả Jerry_188139

Lượt tải: 726
Lượt thích: 509
Lượt coi: 6.771
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 14 file · 466,8 KB· 466,8 KB

File 14 466,8 KB

3x2x6x3_1772726694.stlSTL · 38,8 KB
3x2x6x4_1772726695.stlSTL · 52,2 KB
3_Layer_Skadis_Hook_B_1772726696.stlSTL · 12,6 KB
5_Layer_Skadis_Hook_A_1772726697.stlSTL · 22 KB
3_Layer_Skadis_Hook_A_1772726697.stlSTL · 13 KB
4_Layer_Skadis_Hook_B_1772726698.stlSTL · 16,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #238752
Danh mục: DIY
Ngày đăng: 05/03/2026
Giấy phép: CC BY — Ghi công
Thẻ: case
gridfinity

Mô tả

Đây là gì?

Cảm ơn Matthew @unrepentantgeek vì mẫu modern gridfinity case (MGC) quá xịn.

Mình in theo kích thước mình cần, in khá nhiều. Mà sau đó mới thấy một điểm hơi “khó chịu”: muốn lấy cái case ở phía dưới lên khá là cực. Mình thấy @Scale_RC_Ger_1156341 đã làm rồi, nhưng nó không khớp với kích thước mình tùy biến.

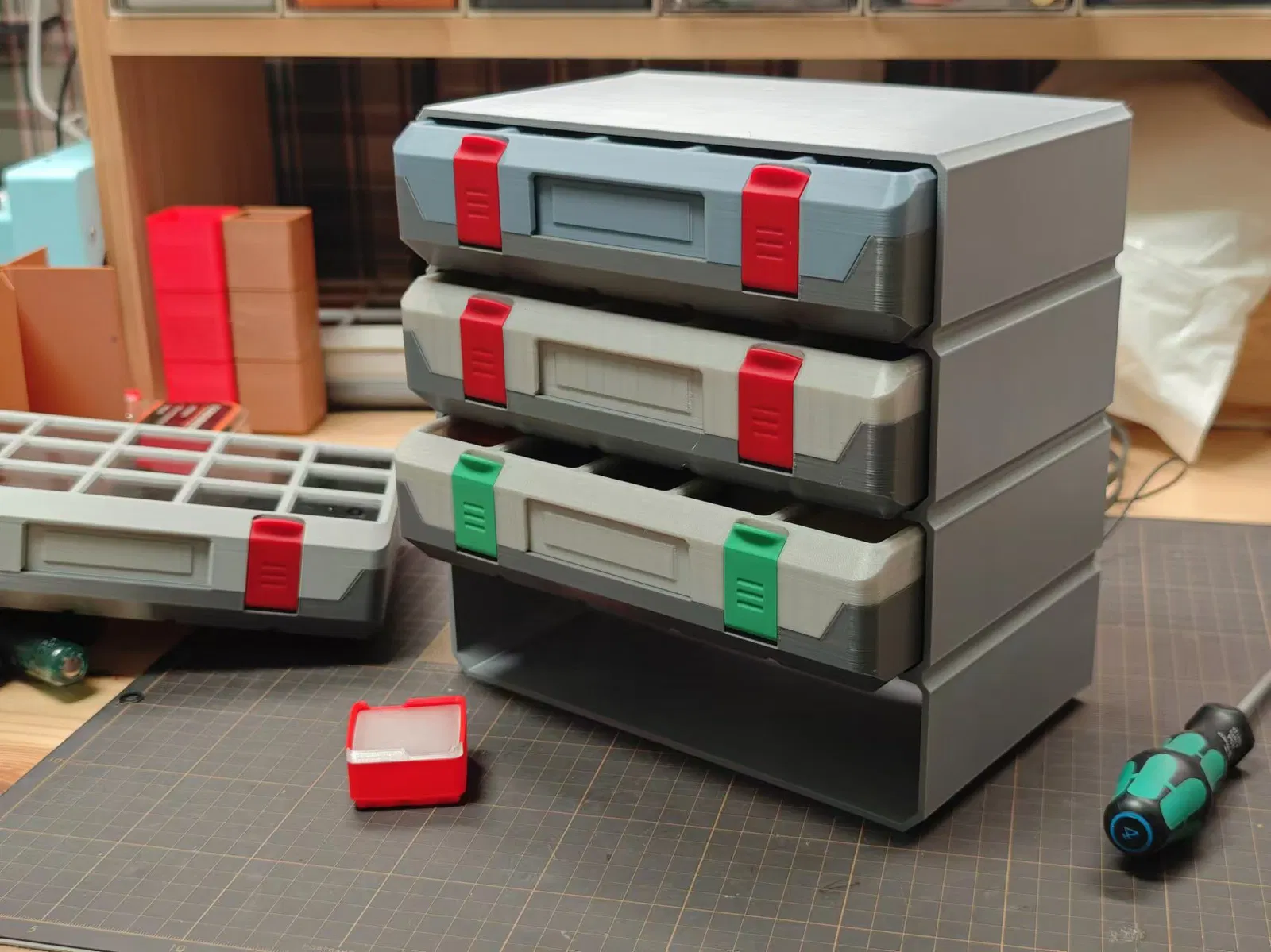

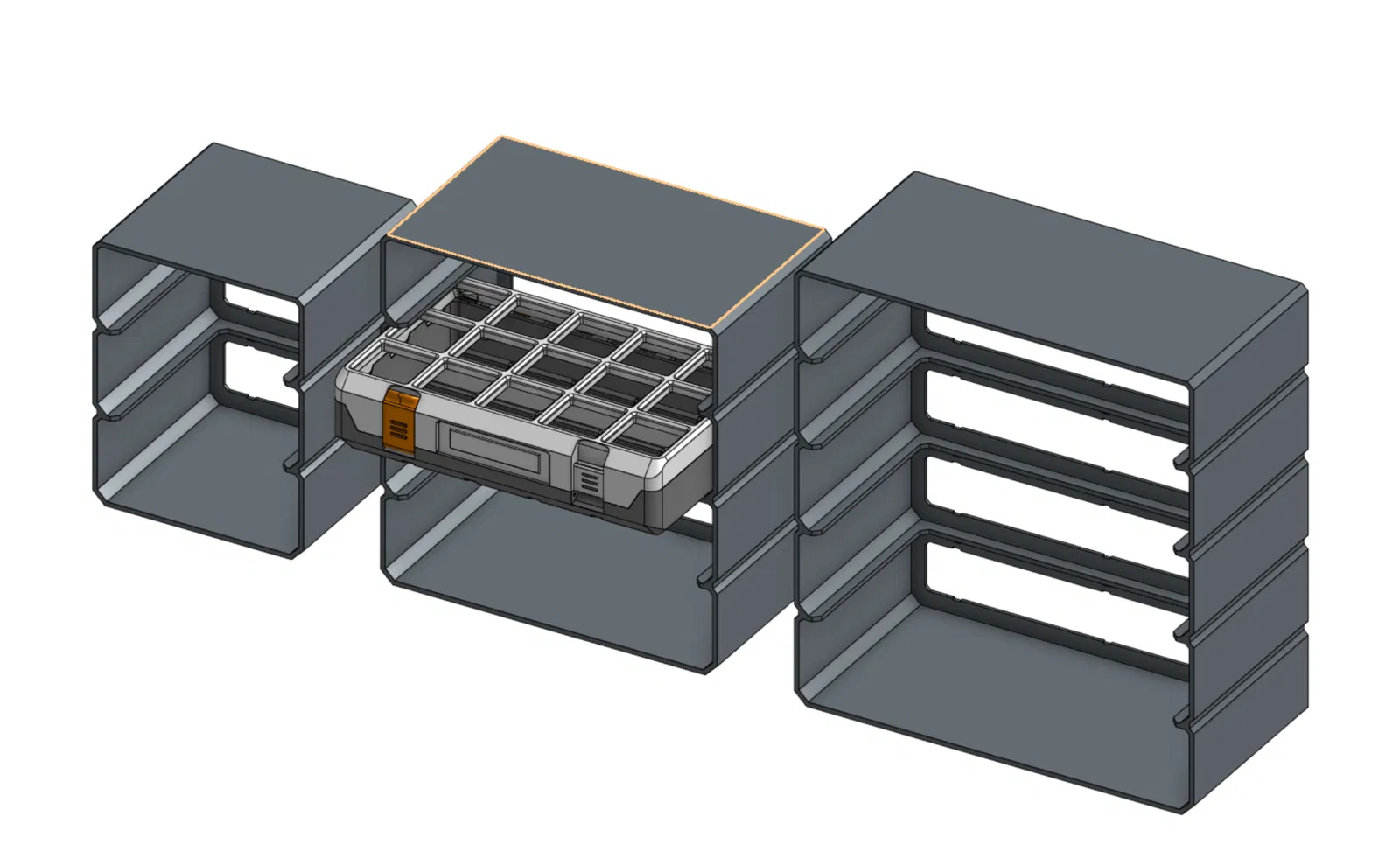

Vì vậy mình làm bộ kệ (shelves) dạng parametric này để ai cũng có thể tùy chỉnh theo nhu cầu của mình.

Mình dùng như thế nào?

Kiểm tra kích thước MGC của bạn, ví dụ: x: 5 y: 3 z: 6
Quyết định bạn muốn kệ có bao nhiêu tầng (layer), ví dụ 4 tầng
File STL sẽ được đặt tên theo dạng 5x3x6x4
Kiểm tra xem các file đã export sẵn có khớp yêu cầu của bạn không

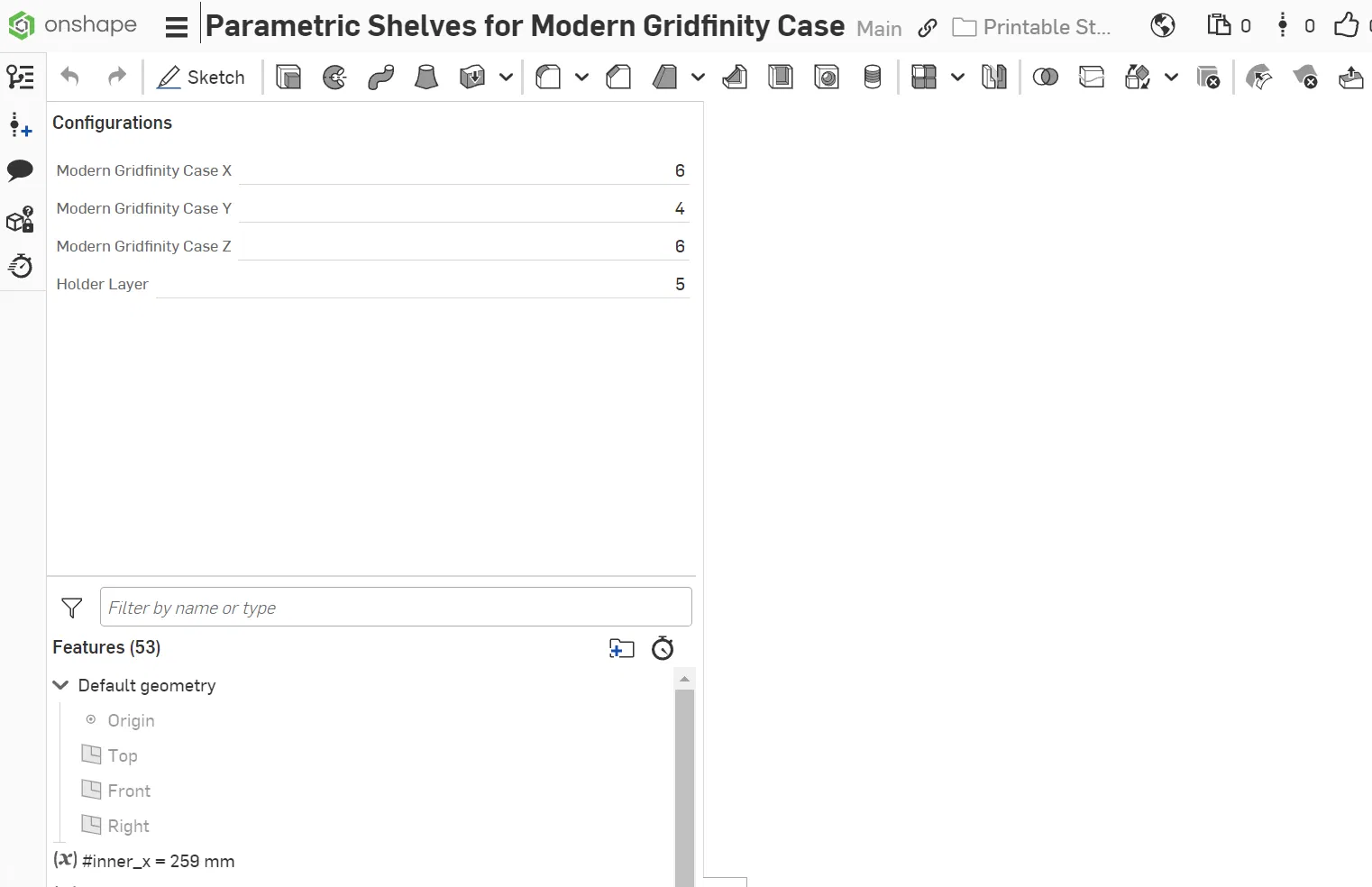

Nếu không thì VÀO link Onshape để copy và tự tạo cấu hình của bạn

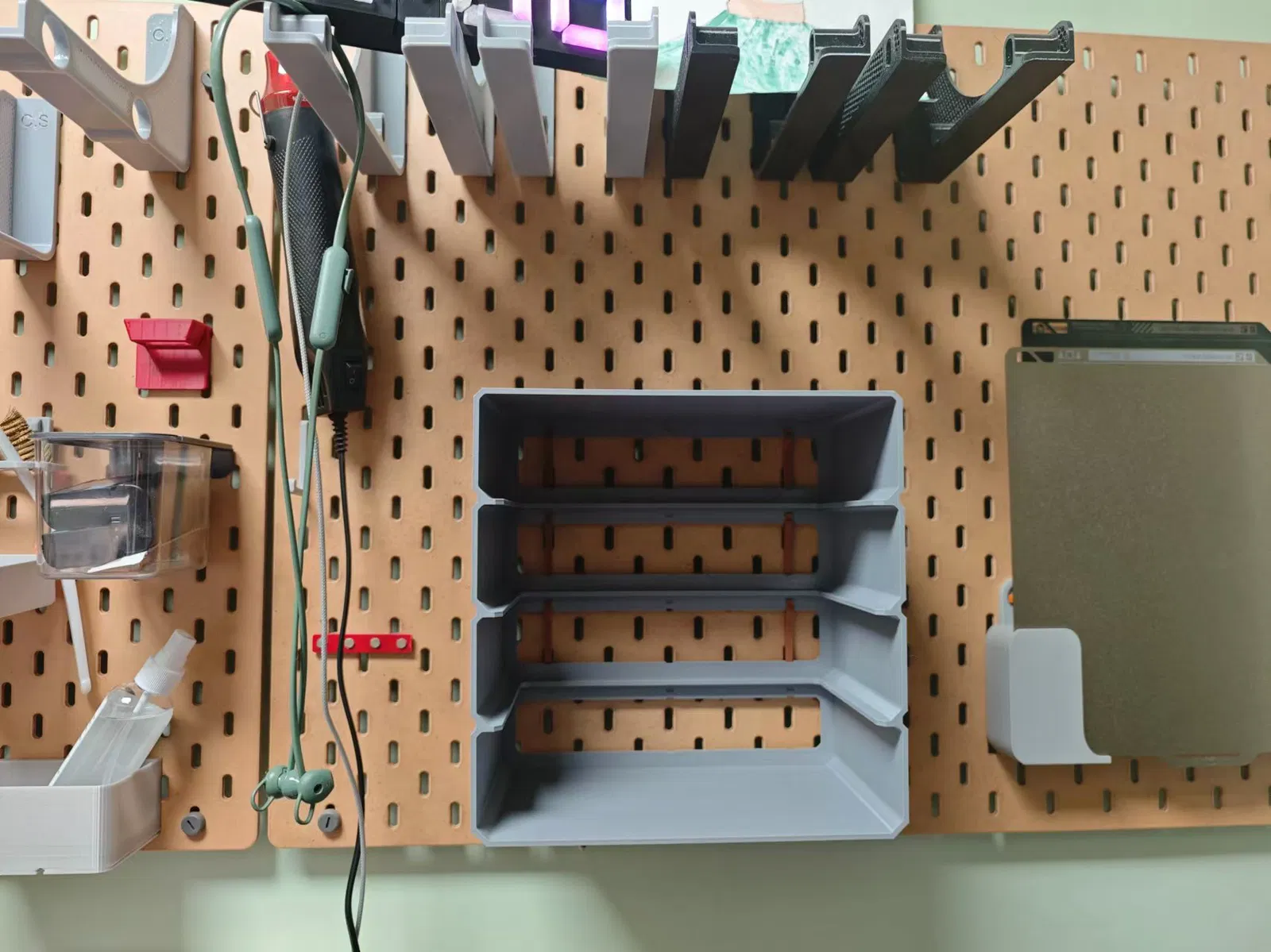

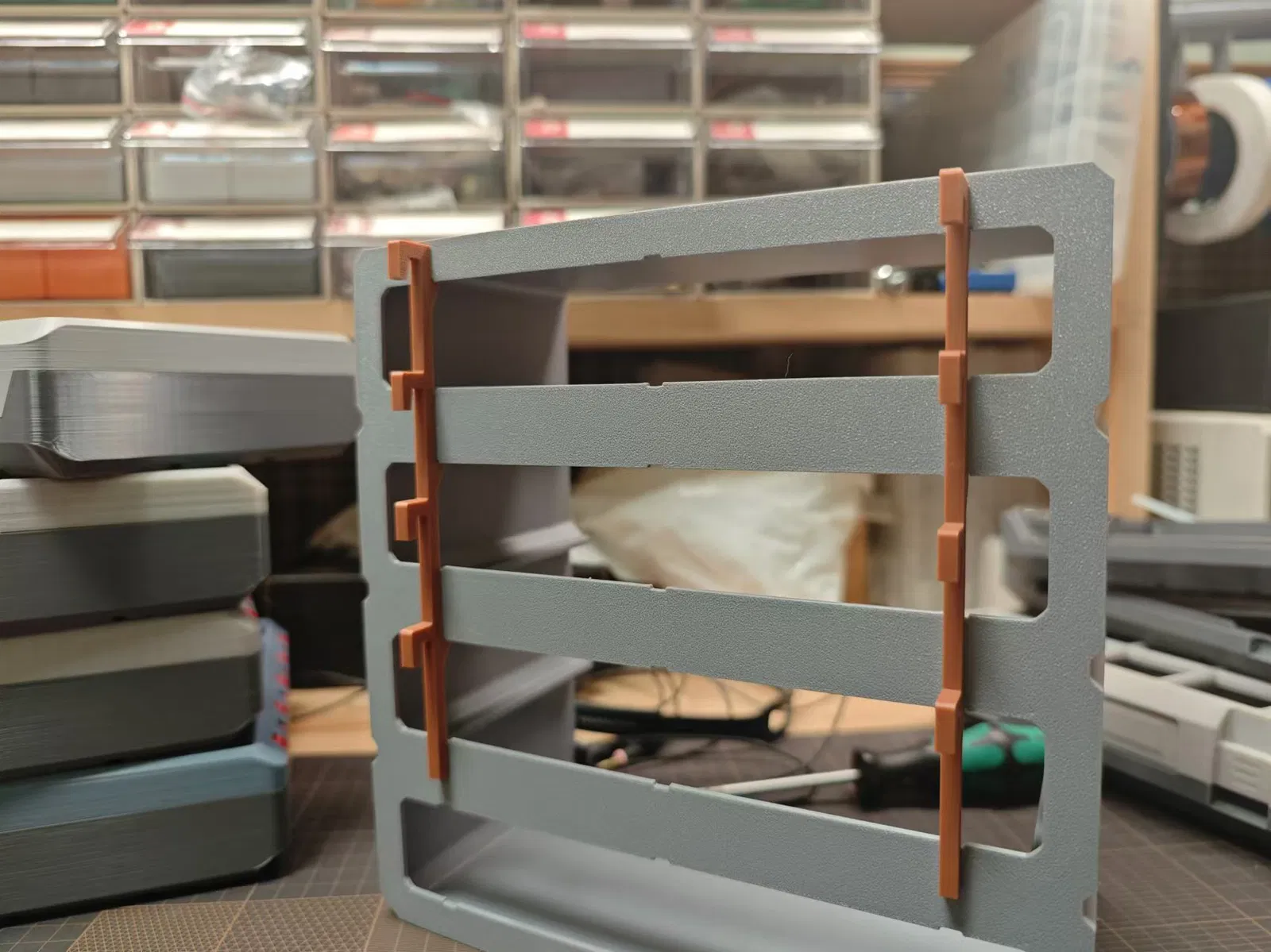

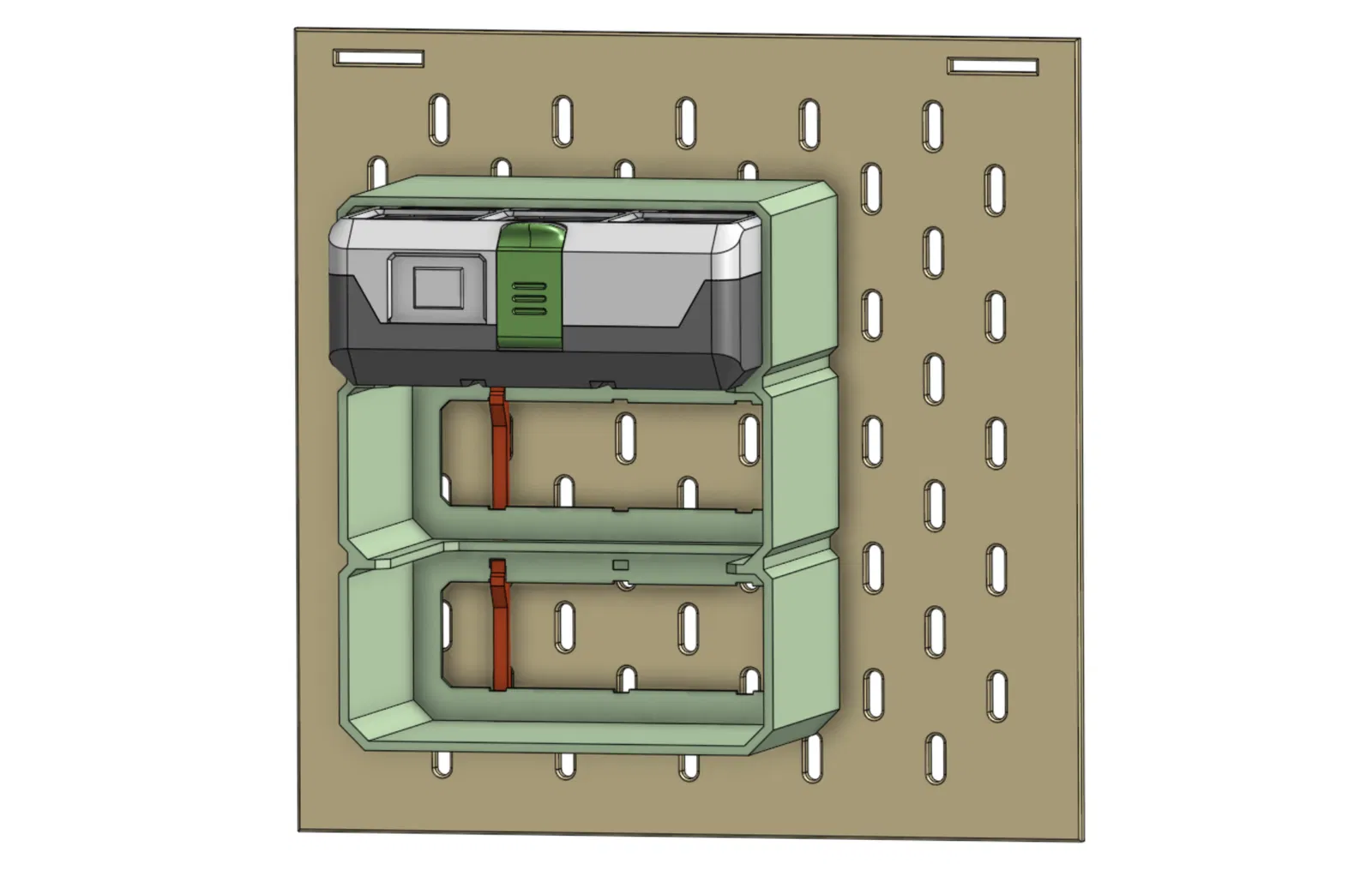

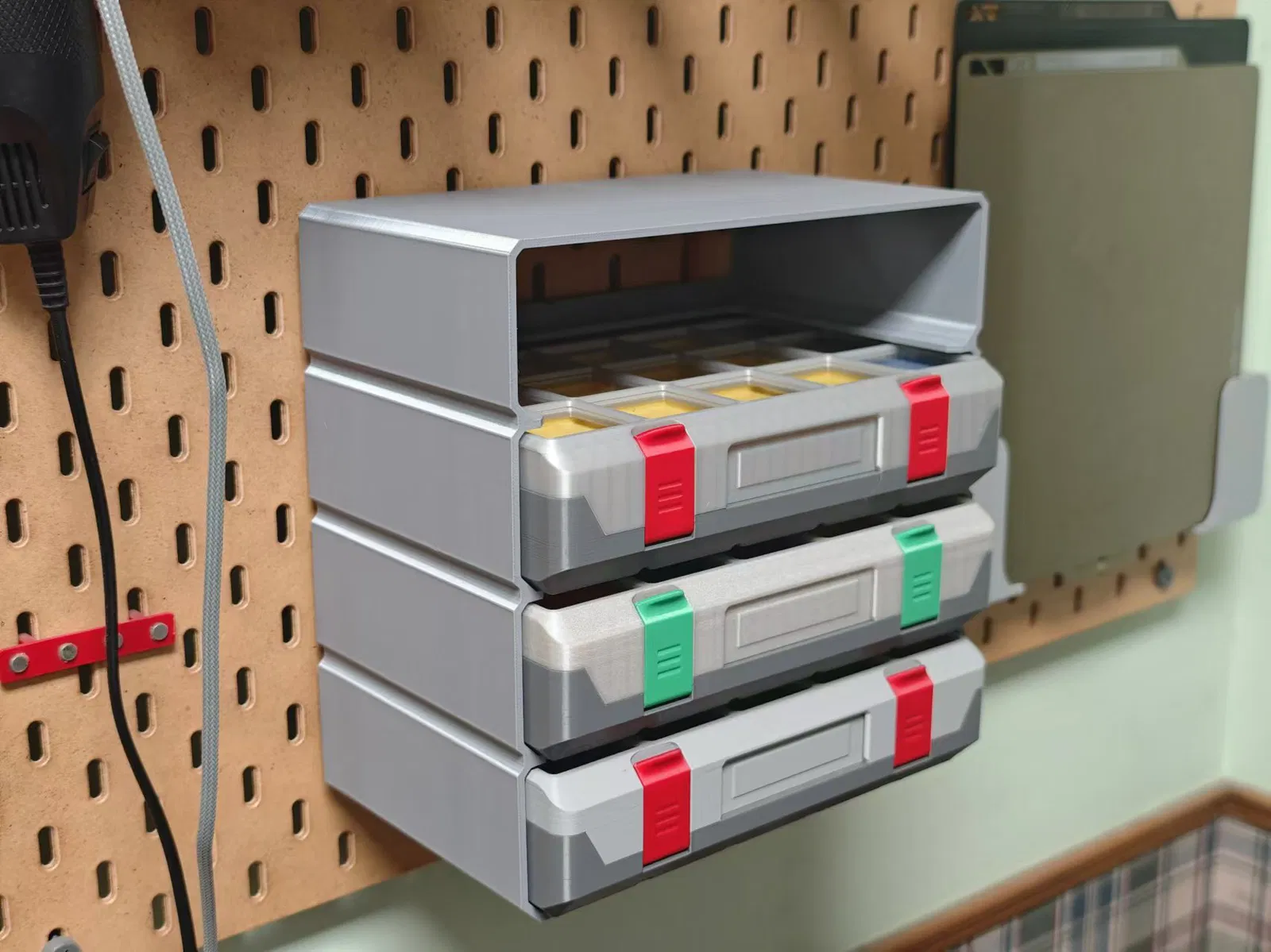

Có kèm móc Skadis, gồm 2 kiểu (pattern). Thường bạn chỉ cần pattern A; một số trường hợp như ở góc (corner) của tấm board thì có thể cần pattern B
Mỗi kệ dùng 3 móc cùng loại, trừ khi MGC có bề rộng X = 2 thì chỉ cần 2 móc

https://cad.onshape.com/documents/621e278a8475d61c2c1910a4/w/8e7c1d5e31ab5b9251687020/e/ee90d6326cf545bd6800705c

Có gì thắc mắc cứ nhắn mình nha.

In vui vẻ.

change log:

v1.0: phát hành bản đầu tiên

Coi thêm Ẩn bớt
