(chỉnh sửa 20.03.23): đã có bản cập nhật V2:

• sửa lỗi insert heatbreak bị nông (góc trên trái).
• cải thiện các rãnh để có thể lắp quạt heatbreak dễ hơn.
• chỉnh các trụ heatbreak song song ở độ sâu 15mm (bản gốc không đúng)

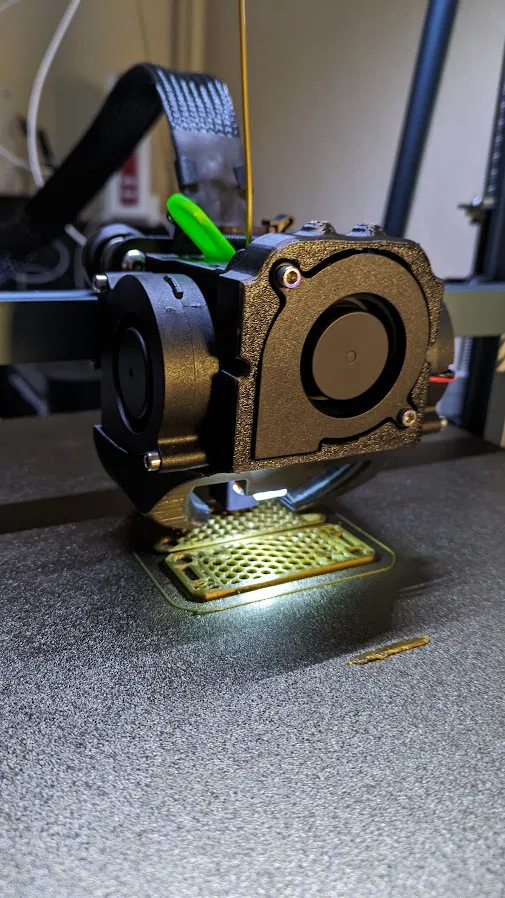

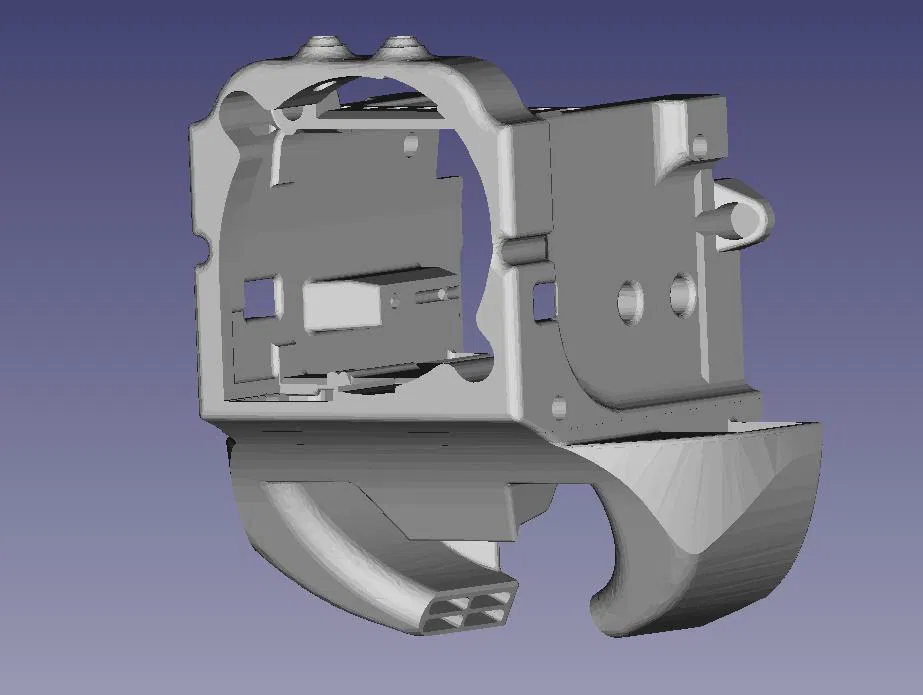

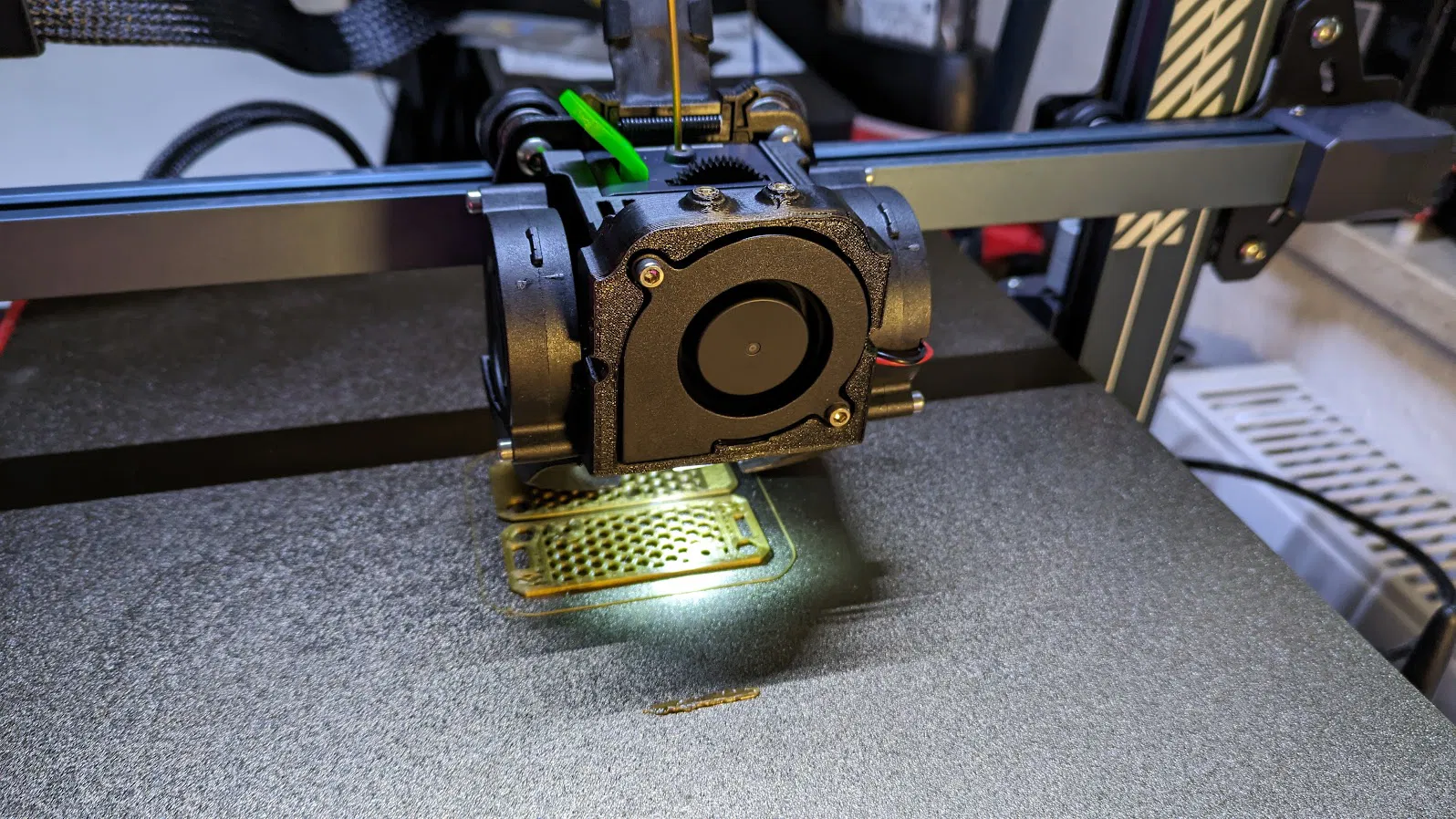

Tính năng:

• Threaded Inserts M3 (khoảng cách ADXL 15mm)
• Cải thiện độ cong ống gió heatbreak để airflow tốt hơn.
• Cải thiện độ khít khi lắp quạt heat-break + canh thẳng quạt (mới).
• Cải thiện khoảng hở/độ khít cho LED PCB
• Gia cường tai/bát bắt ốc
• Có kênh để luồn lục giác (Hex Key) (có thể tháo shroud mà không cần tháo 2 quạt bên hông)
• Cải thiện overhang của ống gió nozzle
• Chỉ nặng hơn bản stock 45g (còn nhẹ hơn nếu dùng ốc nhôm)

Phần cứng cần có (khuyến nghị dùng ốc nhôm để giảm trọng lượng):

• 11x M3 Brass Threaded Inserts (M3 4.3X3-4mm + mỏ hàn)
• 6x vít máy M3x20 (để bắt quạt 5015)
• 4x vít máy M3x5, dùng x6/x8 cũng được (để bắt LED PCB & ngàm ADXL)

Cần nhưng đã có sẵn kèm theo Printhead của Elegoo:

• 4x vít M2 để bắt extruder vào part in (2 con mỗi bên)
• 1x vít M3 cho bed probe
• 2x vít M3x8 bắt shroud ngoài (mỗi bên 1 con)
• 3x vít bắt cụm printhead phía sau.

In với:

• 2 walls
• 10% cubic infill
• PLA
• OrcaSlicer Manual Tree Support theo hướng dẫn từ bản gốc của OrzOrzOrz.

Thiết lập quạt Heat-break (giảm tiếng ồn PWM):

fan_speed: 0.40

cycle_time: 0.00004

(cycle time = 25000Hz, cao hơn dải nghe của con người)

Ghi chú đi dây:

Giống OrzOrzOrz, mình phải đảo cực (polarity) ở header quạt ngoài cùng bên trái cho quạt heat-break. Trên PCB có ký hiệu (+) nhưng thực tế ở vị trí này lại là (-).

CẬP NHẬT: với board extruder rev. 2.2.00 thì các ký hiệu có vẻ đã đúng, nên bạn không cần đảo cực quạt nữa. Nhưng nhớ kiểm tra lại cho chắc.
