Bộ tản nhiệt quạt V5 cho máy in 3D Elegoo Neptune 4/Pro/Max/Plus
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 0
- Bản remix
- 9
- Bình luận
- 0
File 42 160,4 MB
- N4-Shroud_V6_Prototype_1767833880.stlSTL · 7,3 MB
- N4-Shroud_V6_Prototype_1767833882.stepSTEP · 1,6 MB
- N4-Shroud_V5_Pro_and_Non-Pro_ADXL_19mm_spacing_1767833883.stlSTL · 7,7 MB
- N4-Shroud_V5_Pro_and_Non-Pro_Fancover_1767833884.stlSTL · 112,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 9
Nắp chụp quạt N4-Shroud V6 đảo chiều cho Neptune 4 ProTác giảJustSid_273066 · 16/05/2026
Fan Shroud độ cho Elegoo Neptune 4/Pro tích hợp đèn LED tiện dụngTác giảLuke96_913667 · 02/05/2026
Fan Shroud tích hợp Bowden cho Elegoo Neptune 4/Pro/Max/PlusTác giảBAU3R_1764507 · 22/04/2026
Neptune 4/Pro: Printhead 3x quạt 5015 – Threaded Inserts + hơn nữaTác giảHalfManBear_918635 · 06/03/2026
Thông tin
- Mã mẫu
- #141660
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Cập nhật nguyên mẫu V6:
Vì hiện tại tôi không thực sự có động lực để thiết kế lại bộ vỏ quạt, tôi đã nghĩ đến việc thêm nguyên mẫu cuối cùng mà tôi đã làm. Tôi nghĩ rằng tôi sẽ hoàn thành nó trong tương lai, nhưng không phải bây giờ. Vì vậy, có thể một trong số các bạn có thể thử nghiệm với nó và tạo ra điều gì đó tuyệt vời từ nó.

Thiết kế V5:

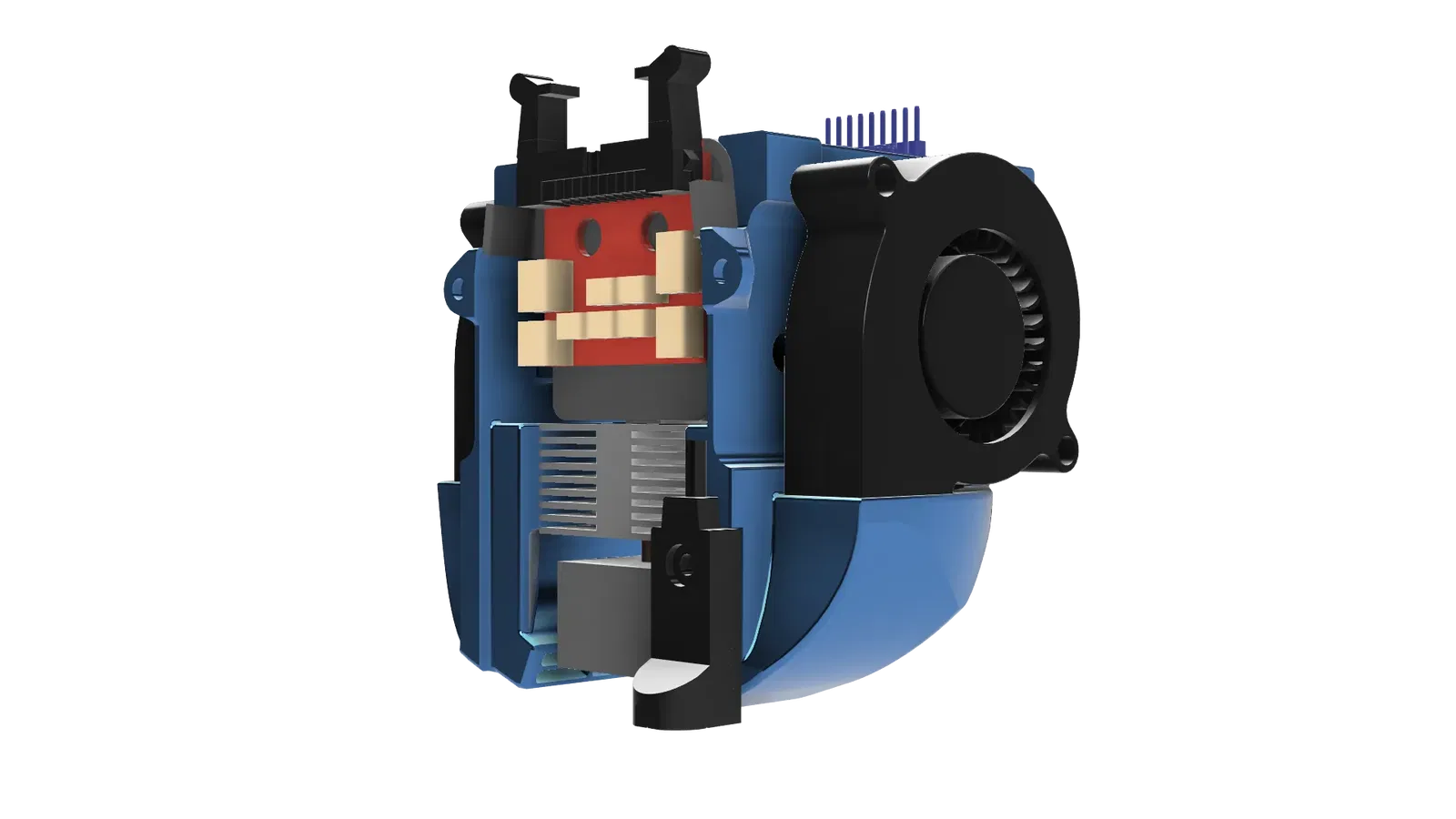

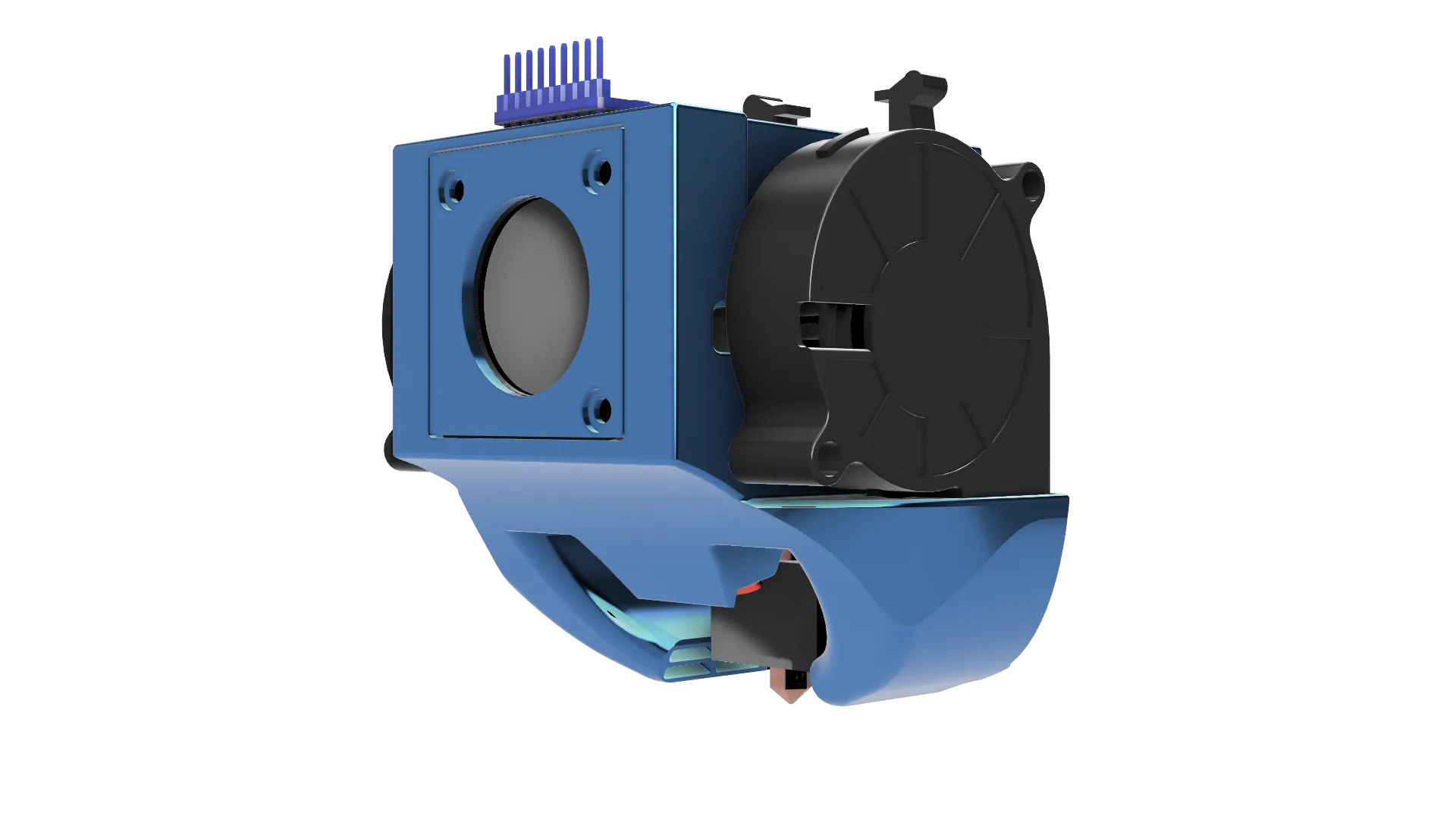

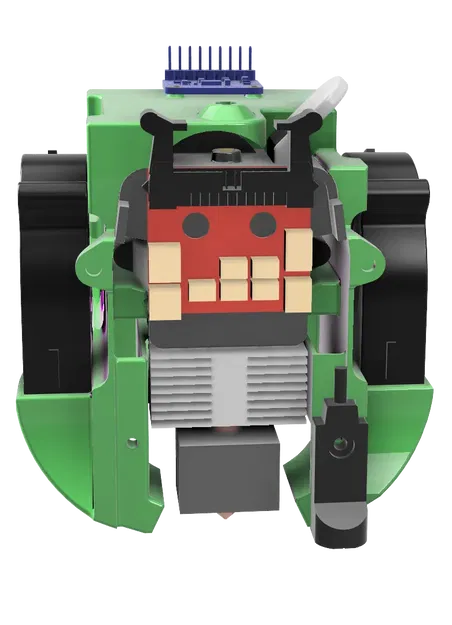

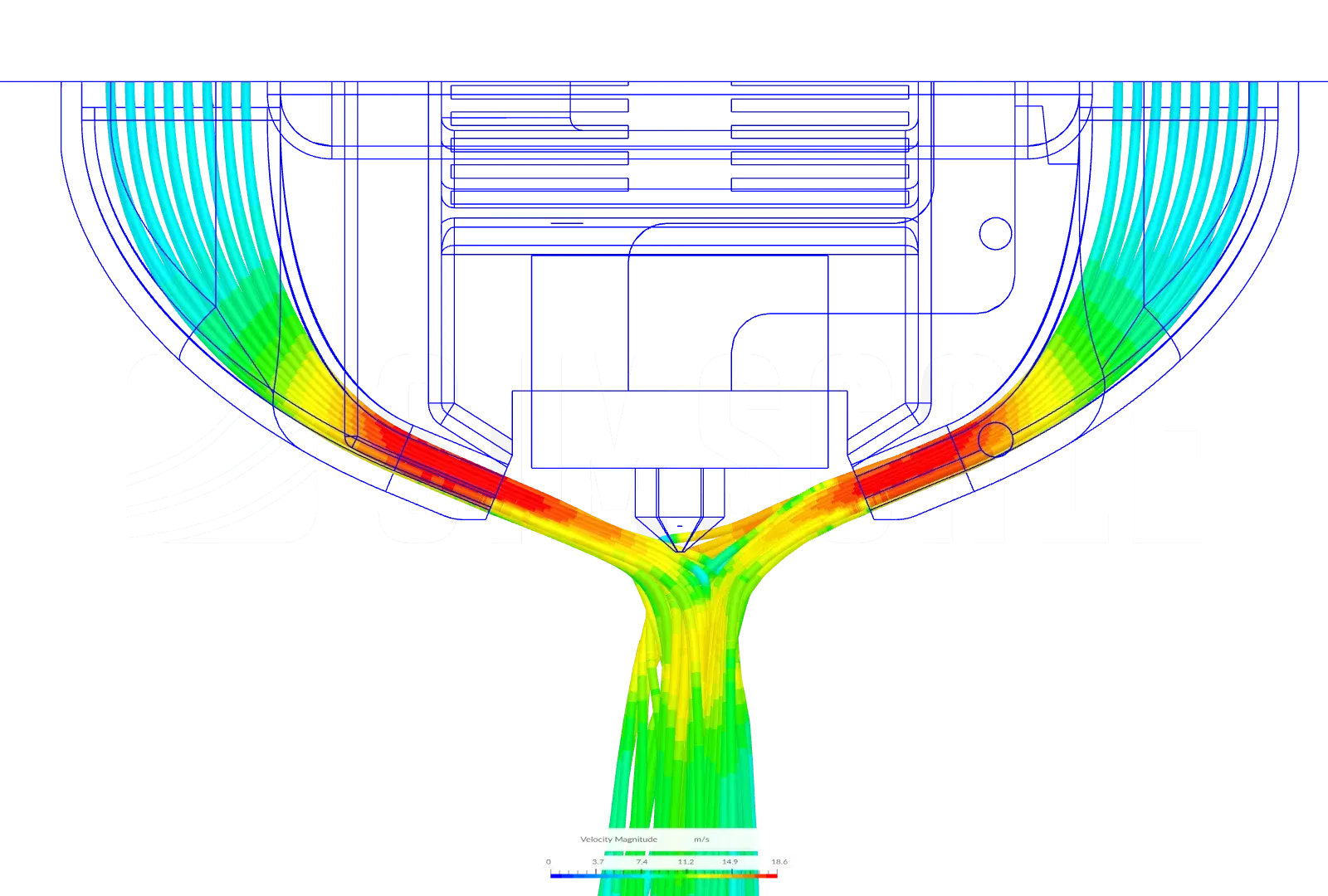

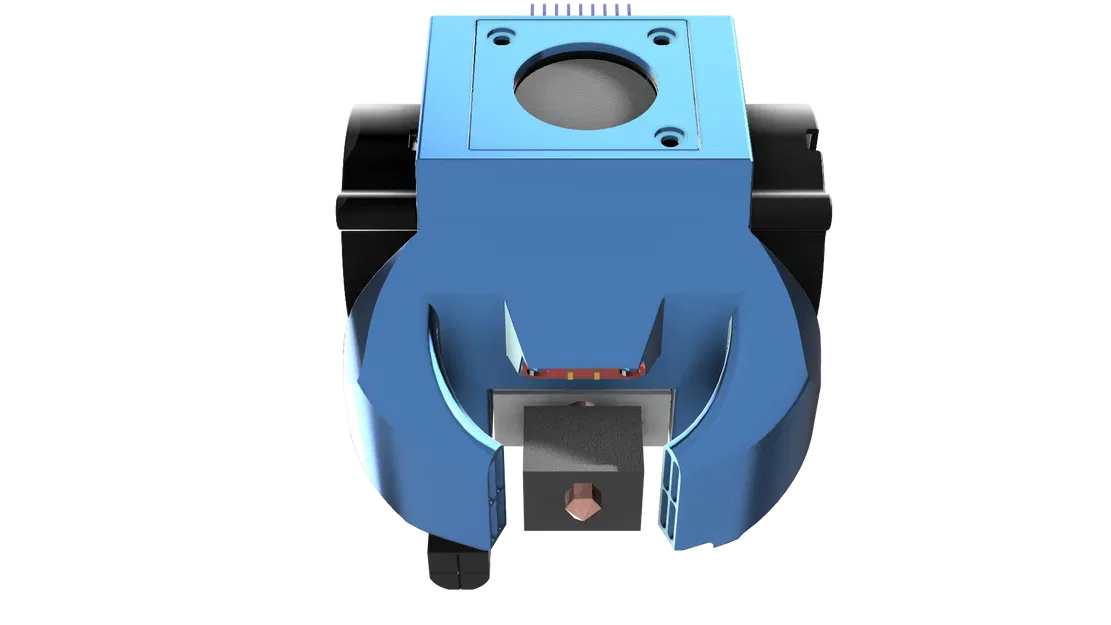

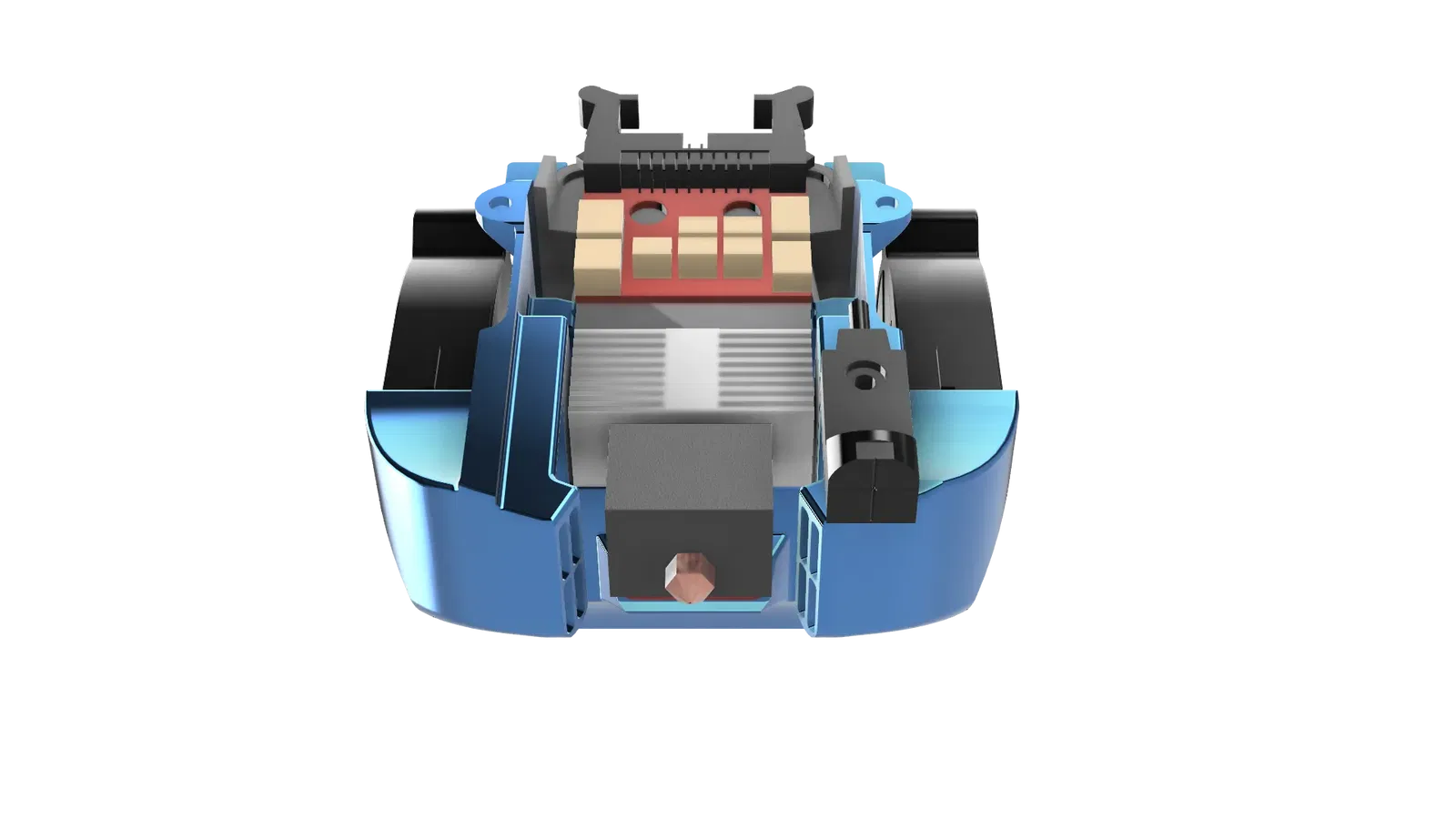

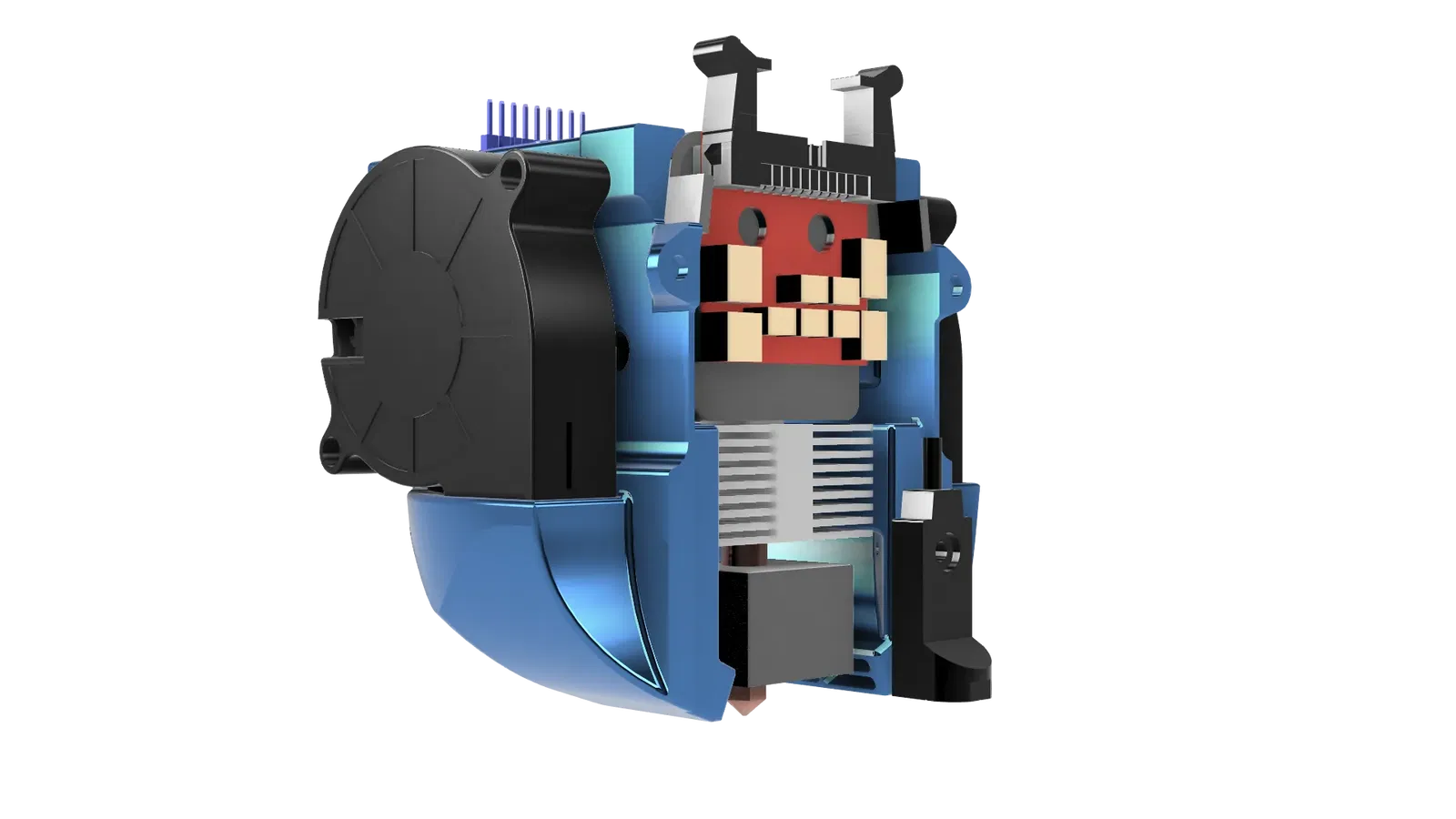

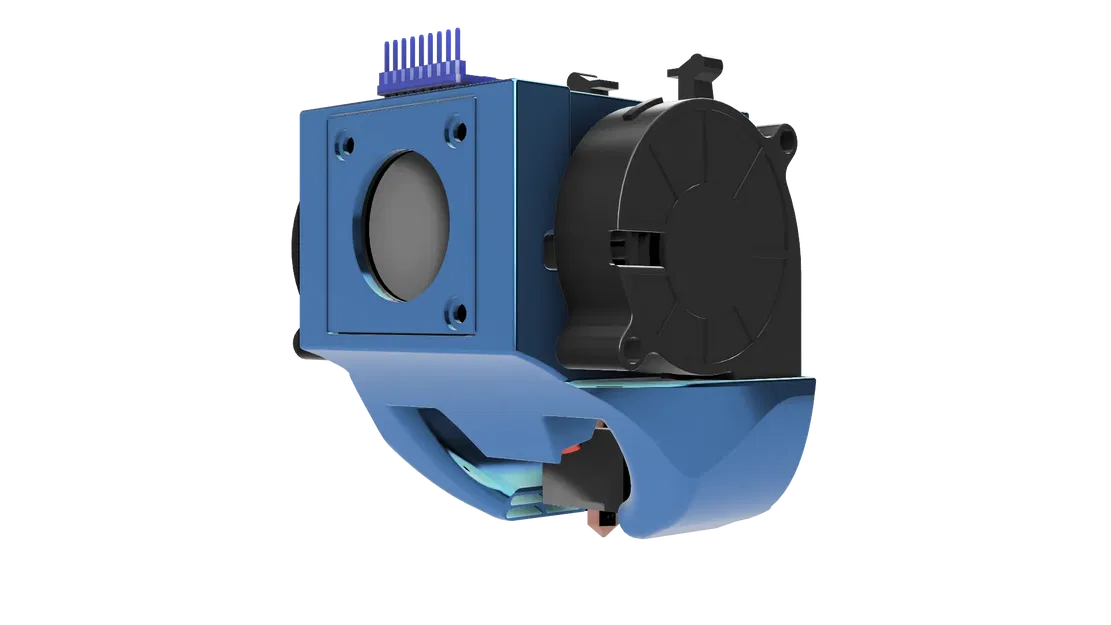

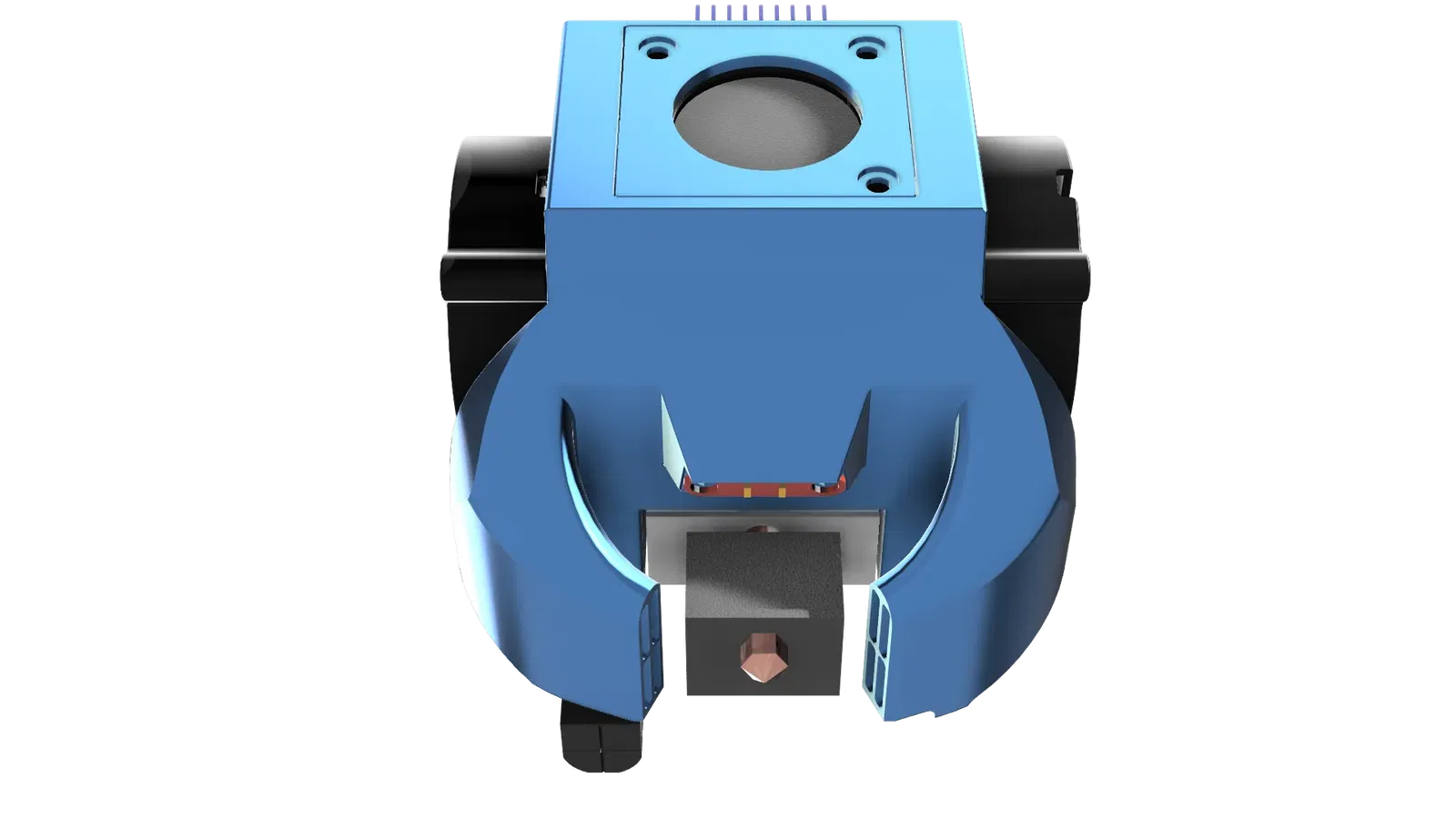

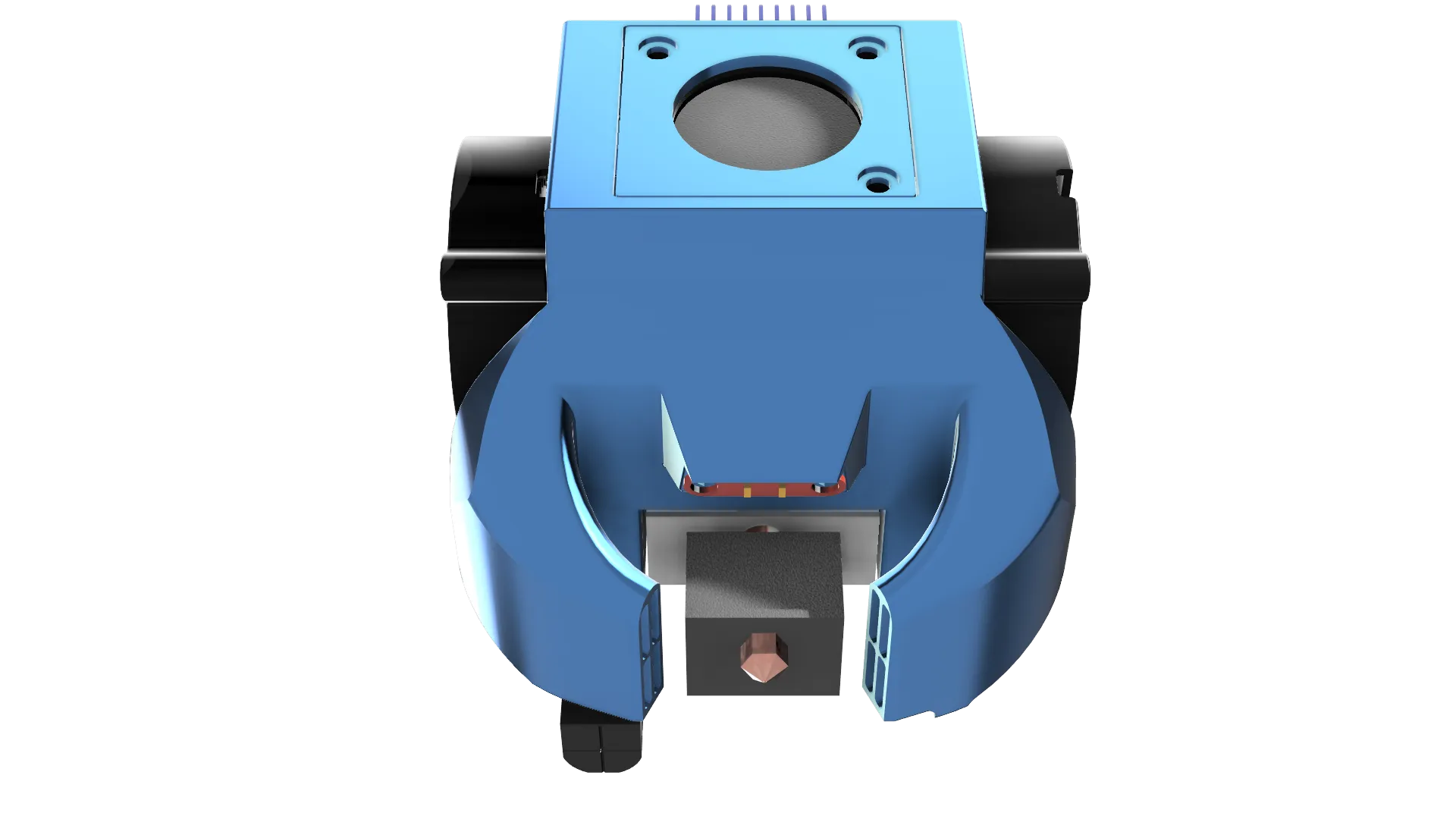

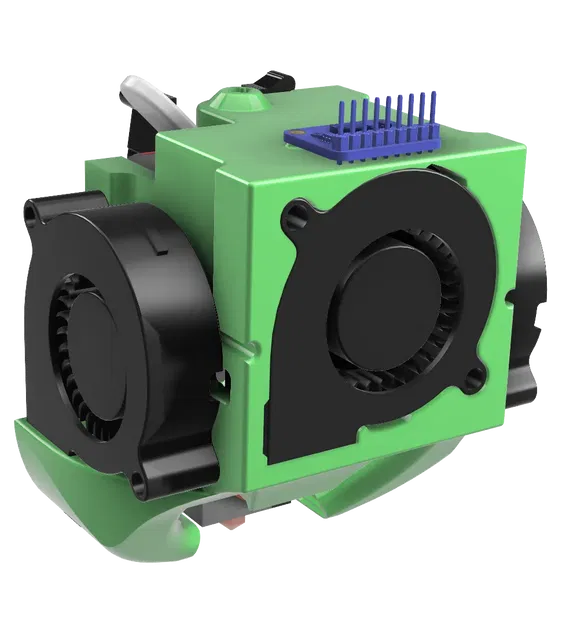

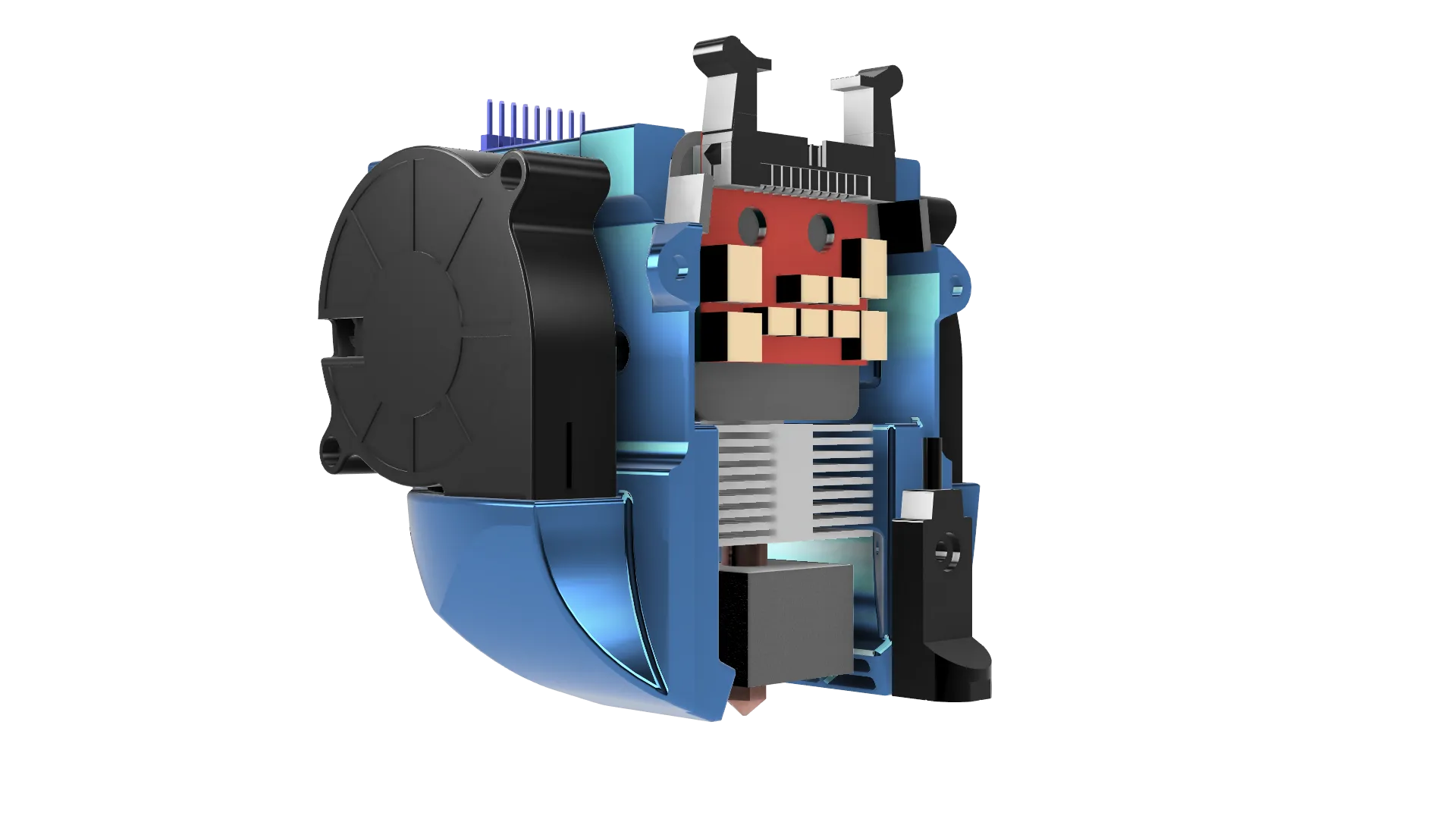

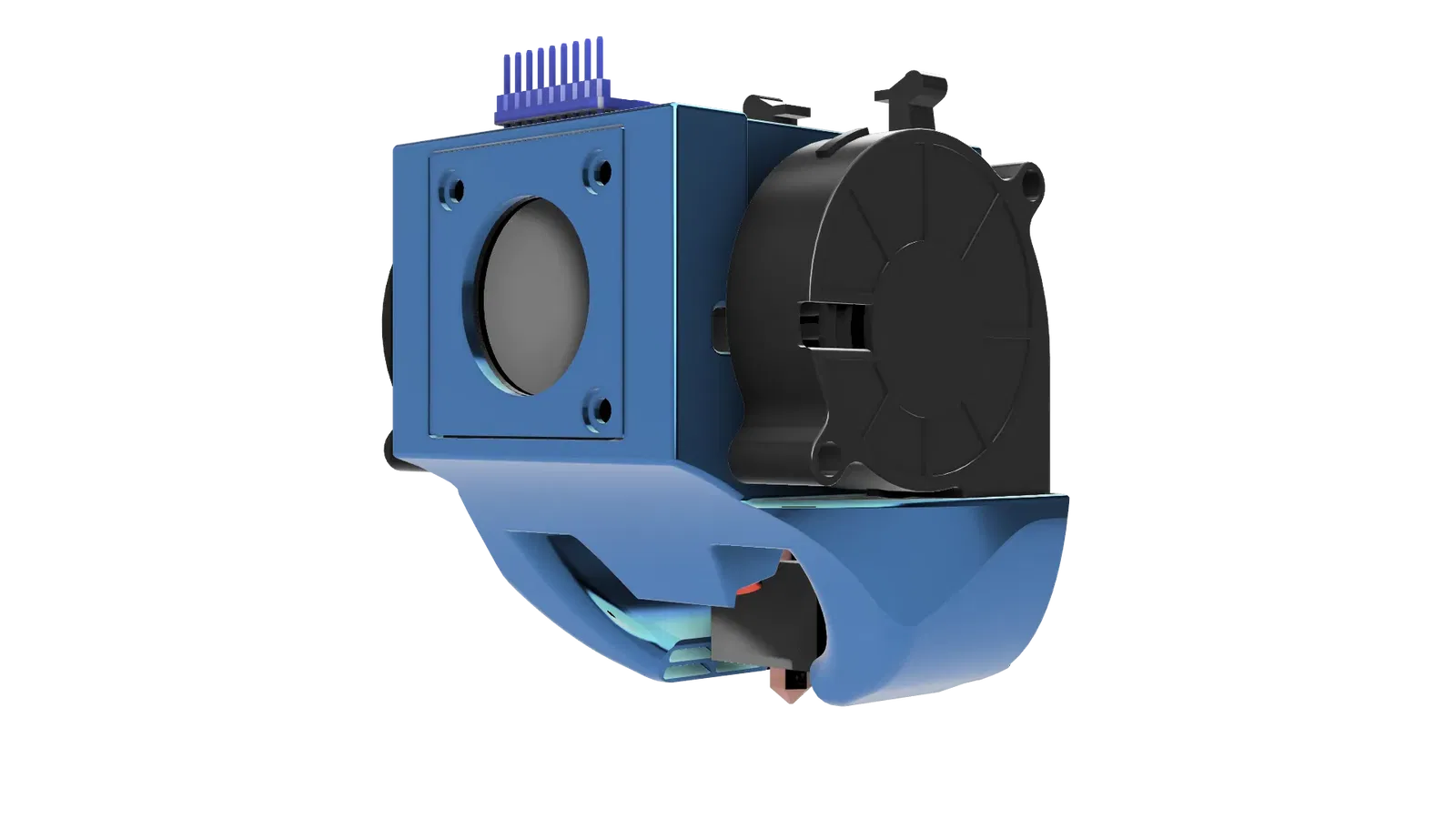

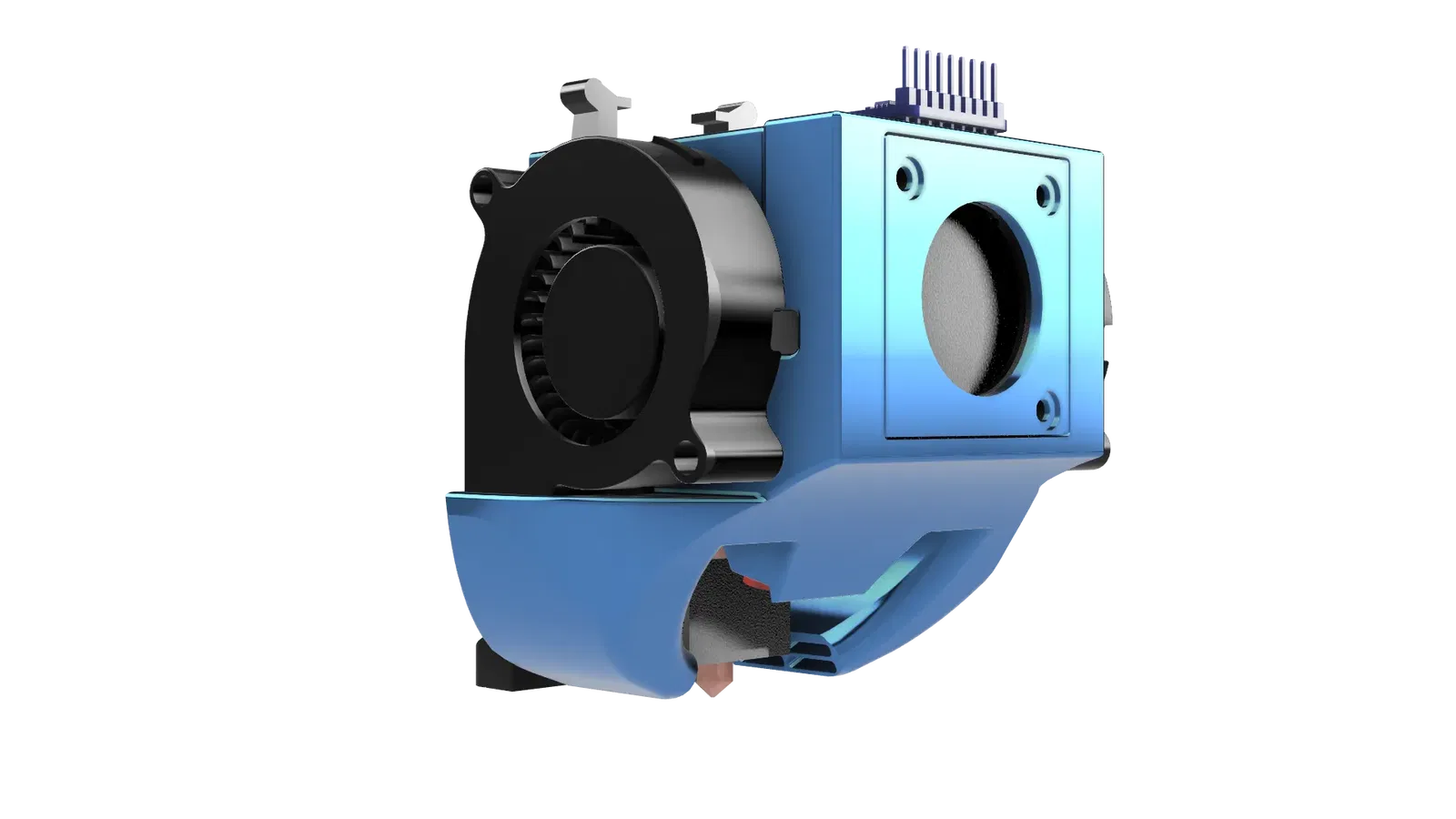

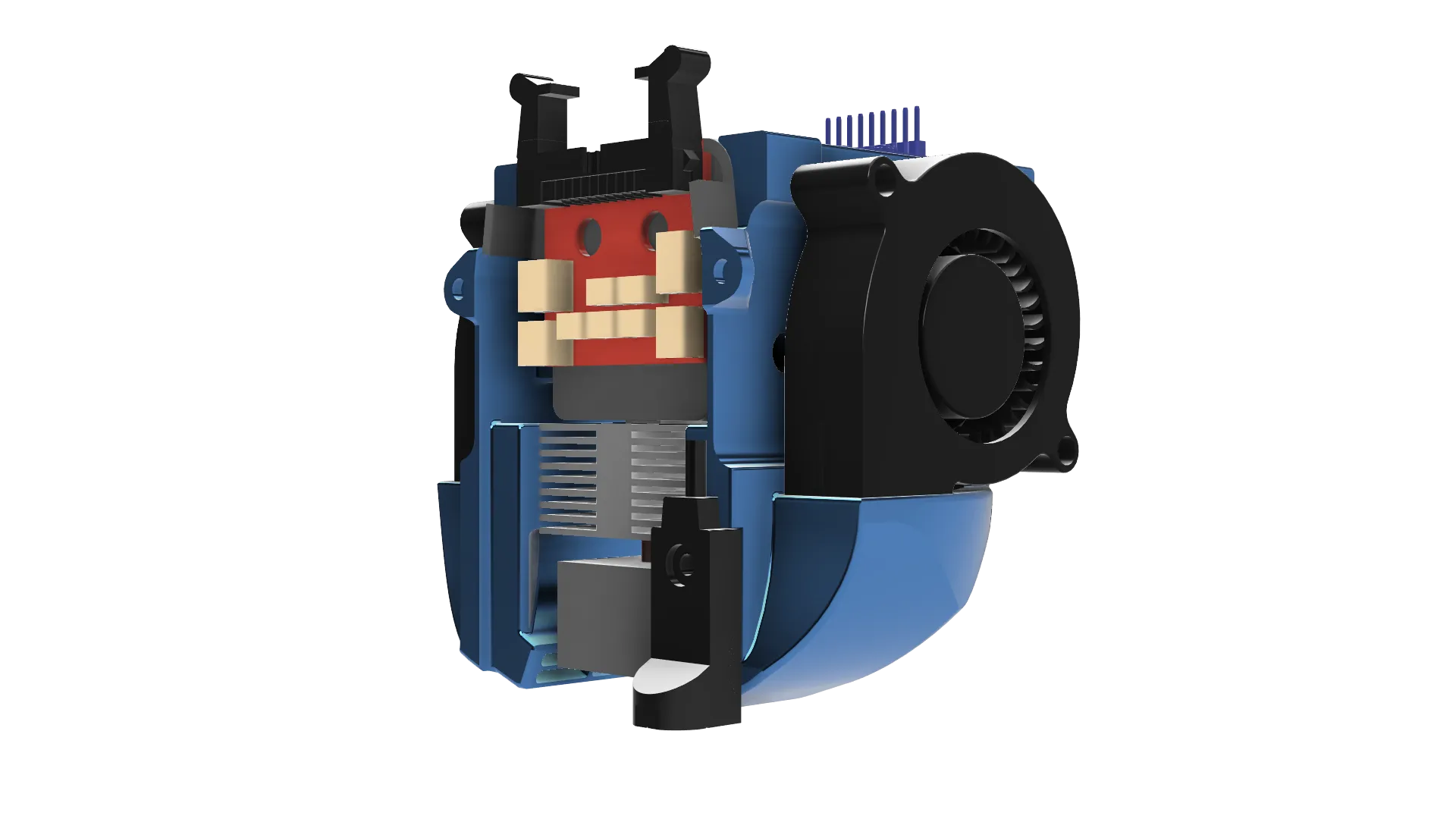

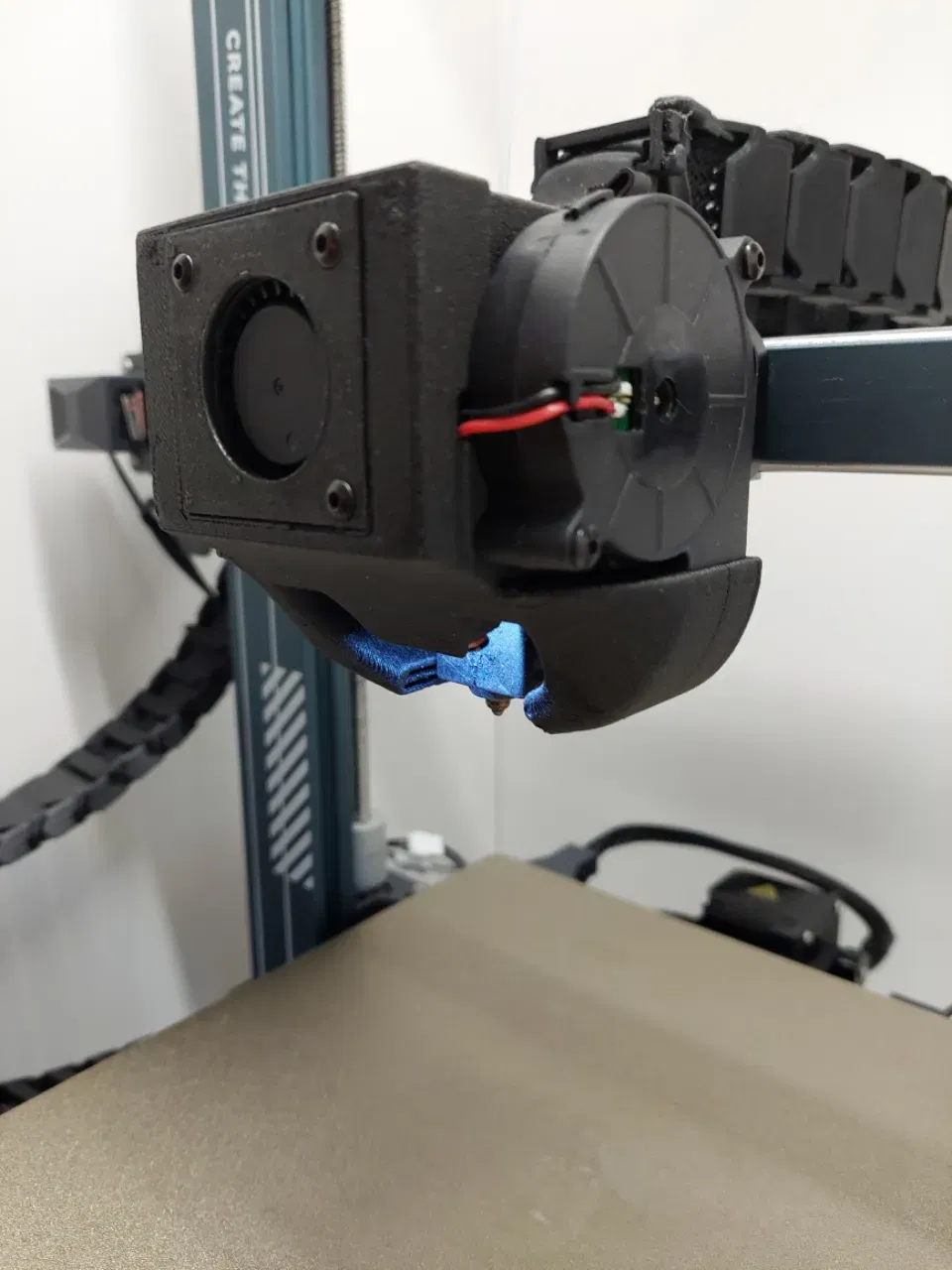

V5 được thiết kế cho hai quạt radial 5015, và nó sử dụng một trong những quạt radial 4015 của Elegoo làm quạt tản nhiệt. Để làm cho quạt 4015 hoạt động như quạt tản nhiệt, tôi đã phải đảo ngược các chân dương và âm, vì các chân trên PCB là không đúng, ít nhất là trên máy của tôi.
Tôi cũng đã điều chỉnh tốc độ quạt của quạt 4015 xuống 0.4 trong tệp printer.cfg của tôi.

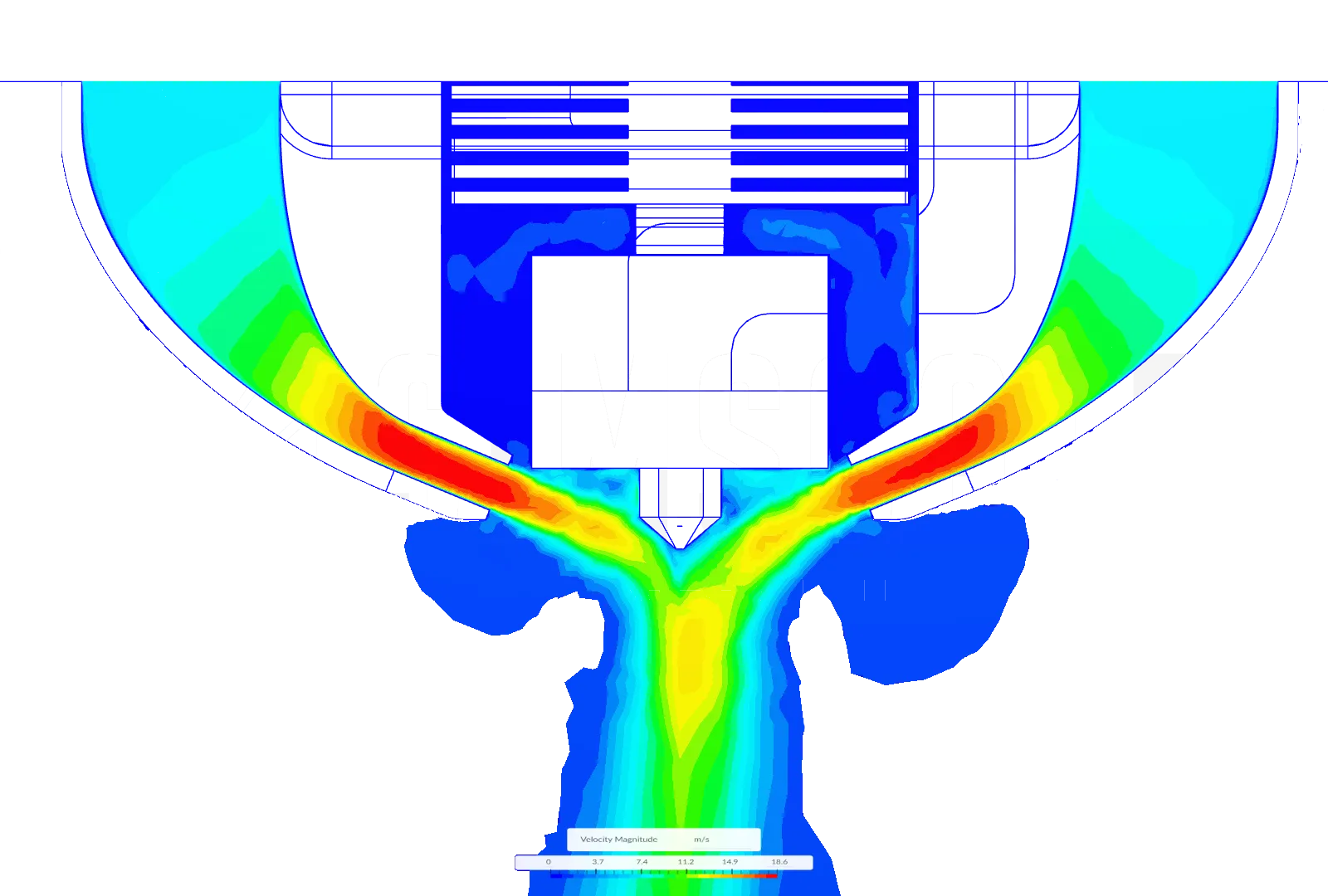

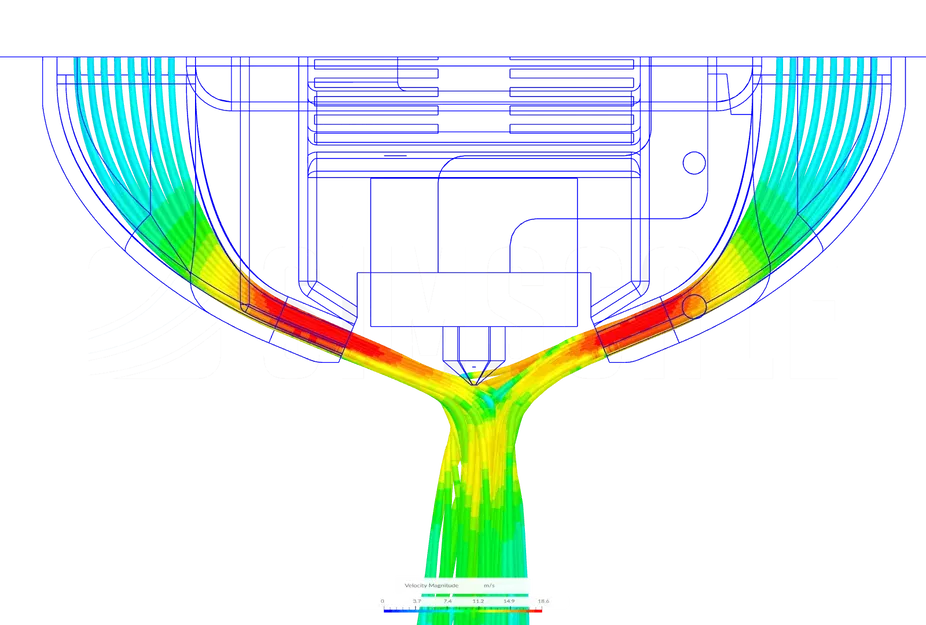

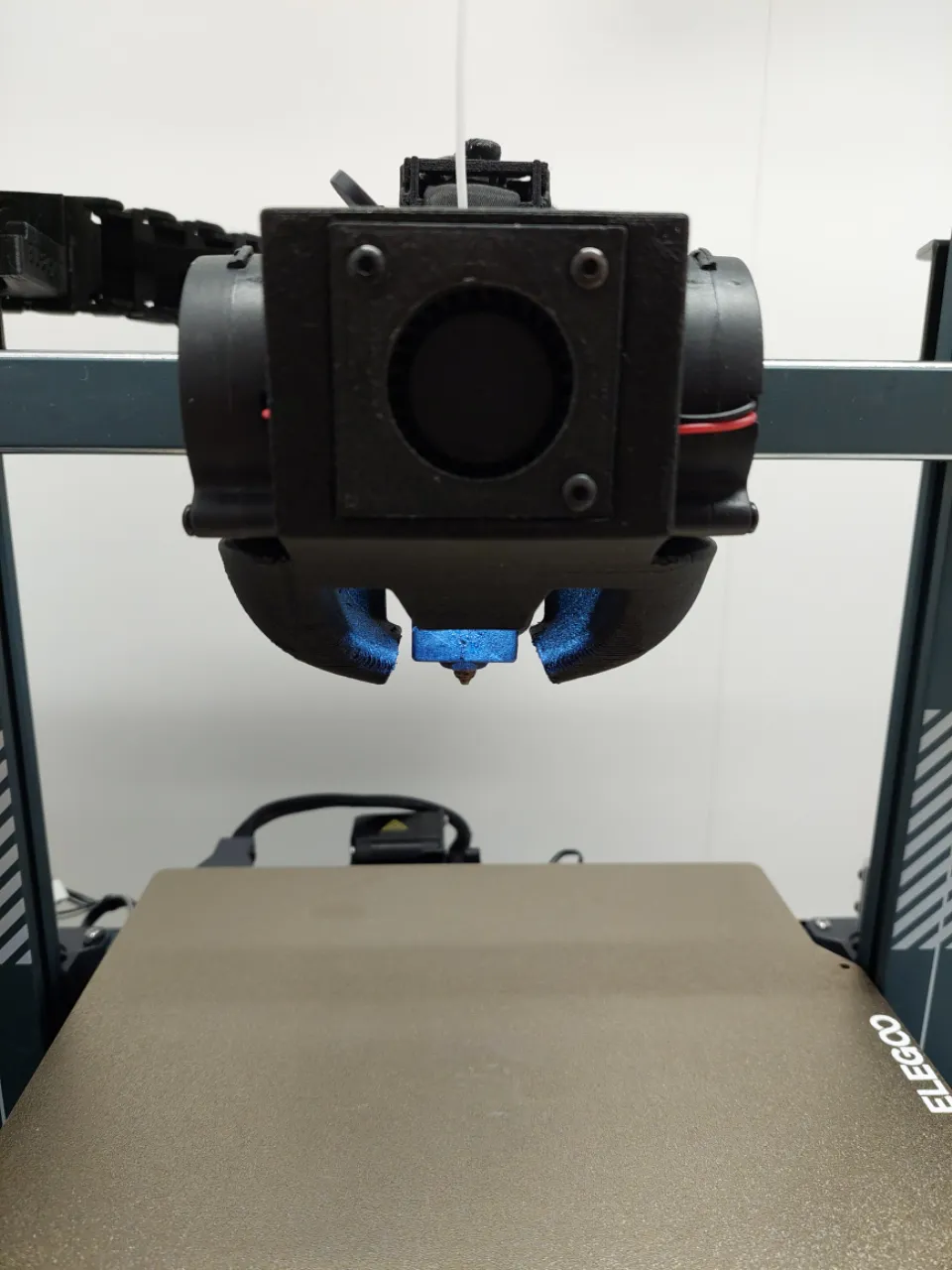

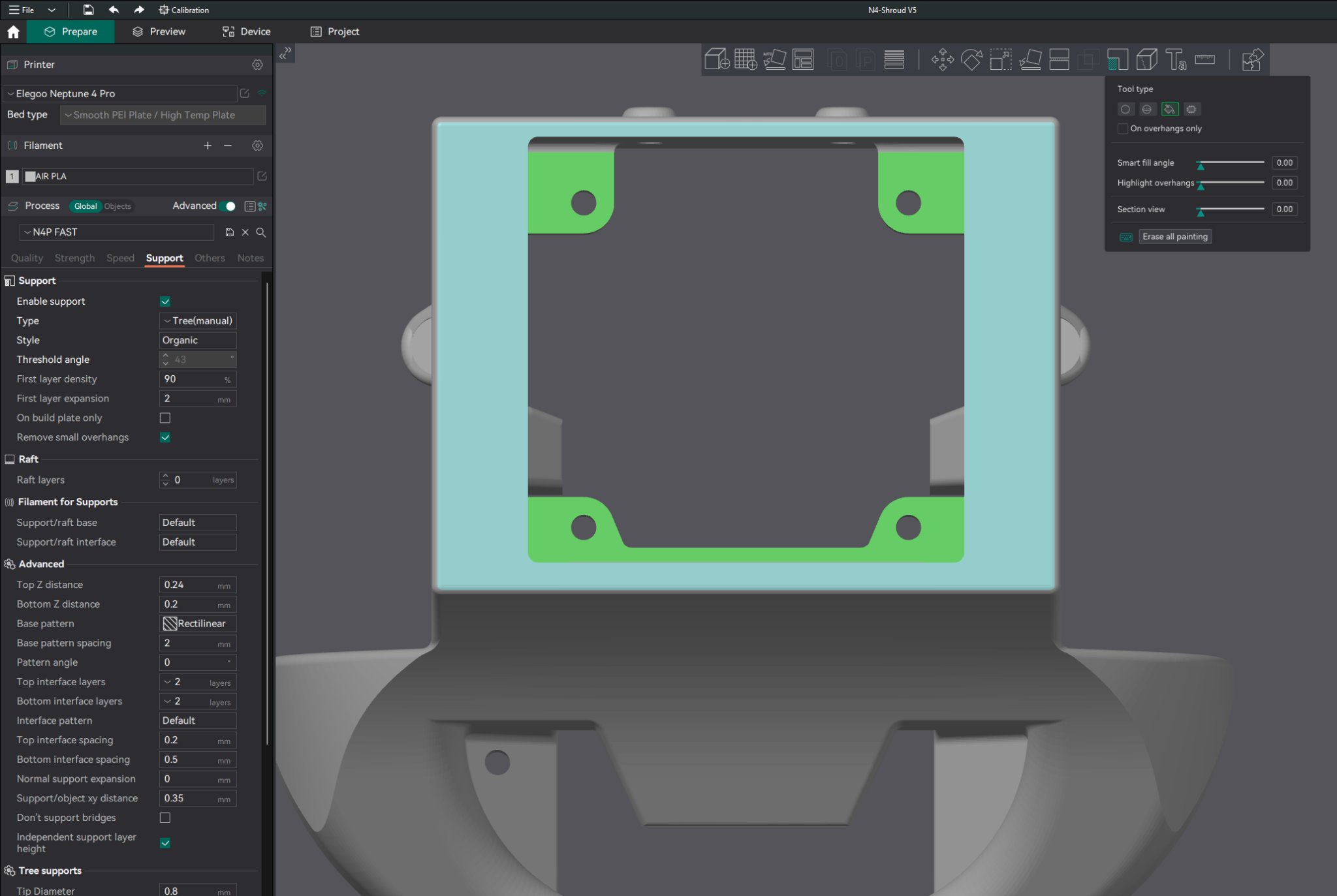

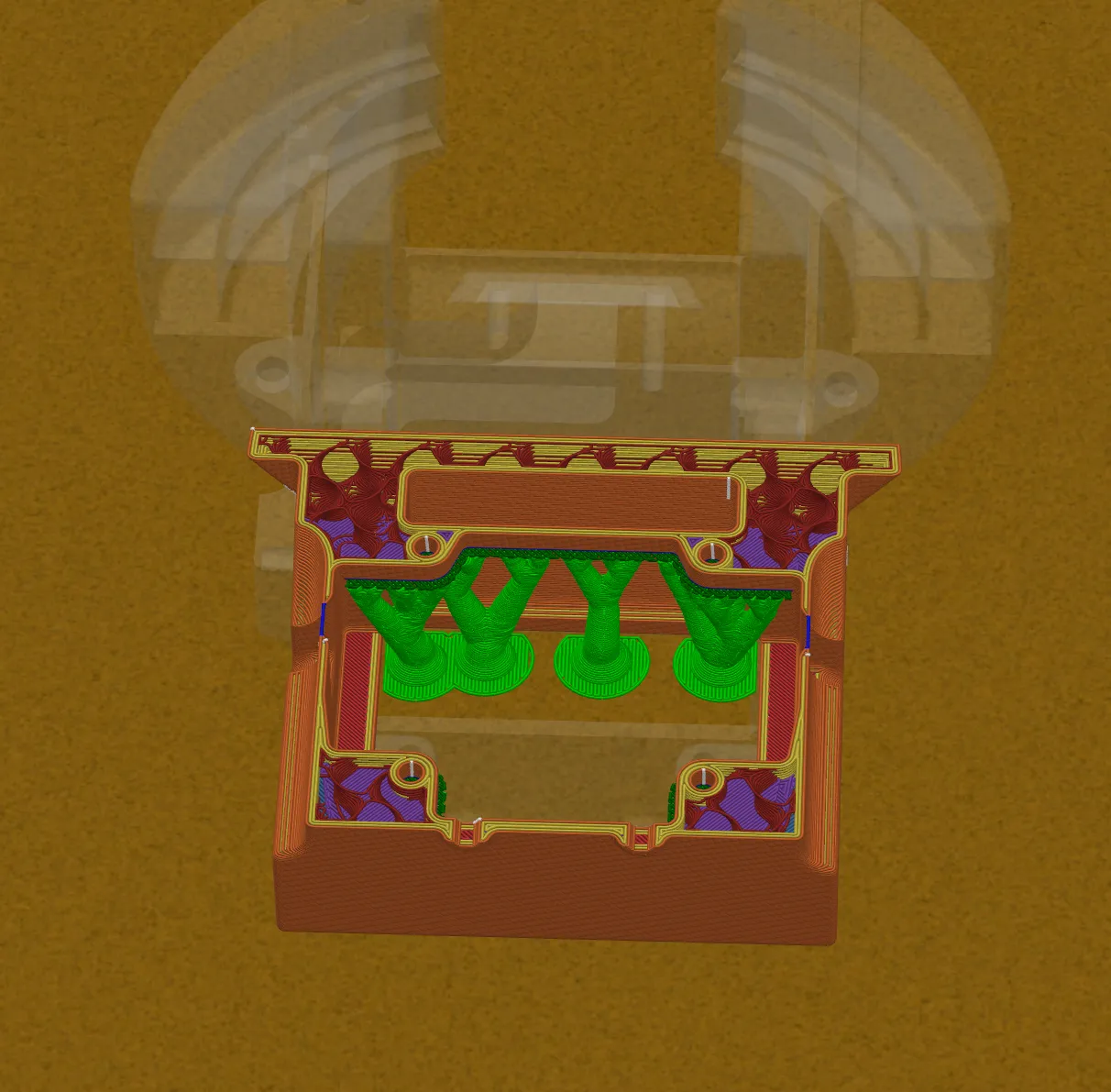

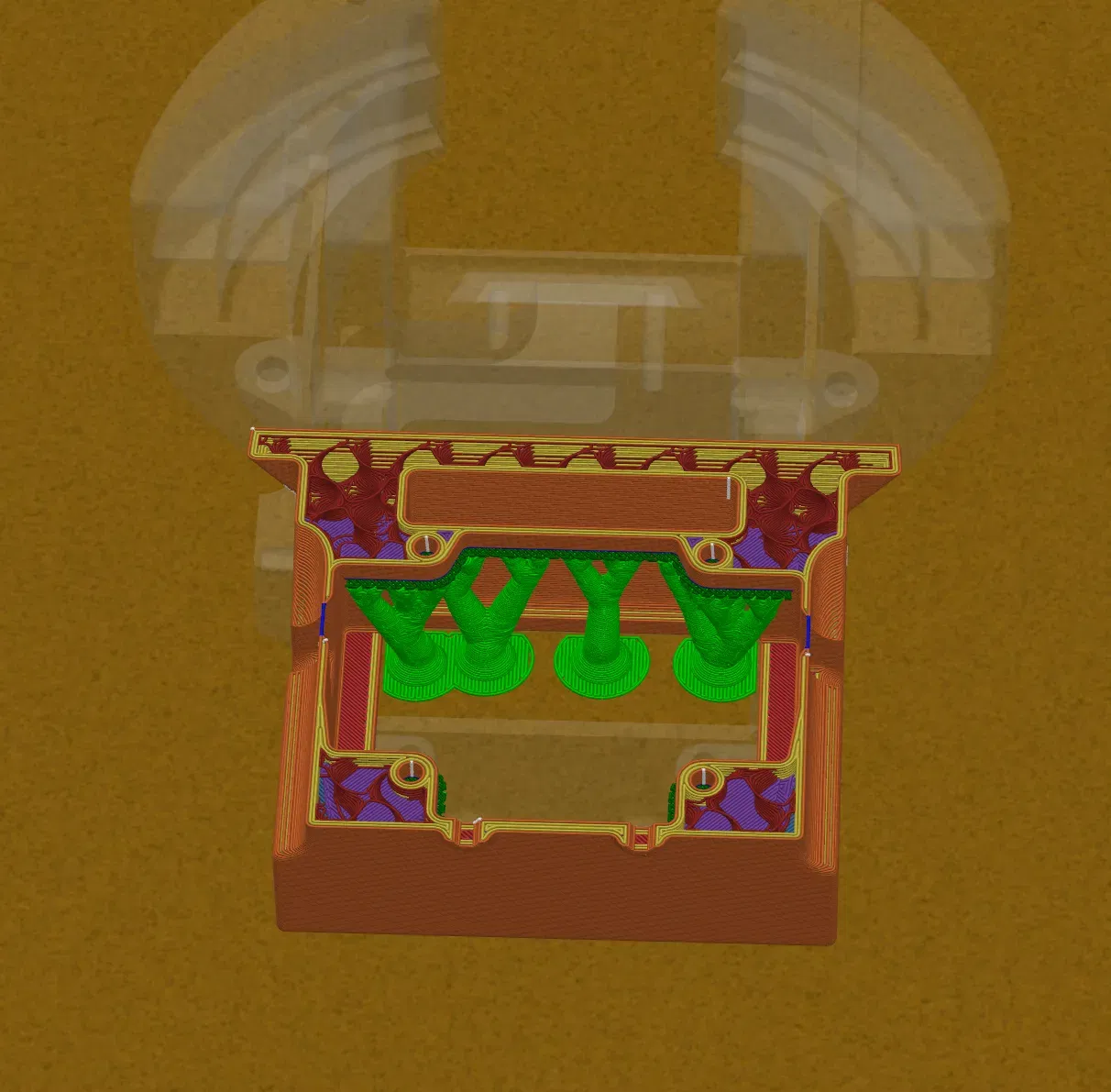

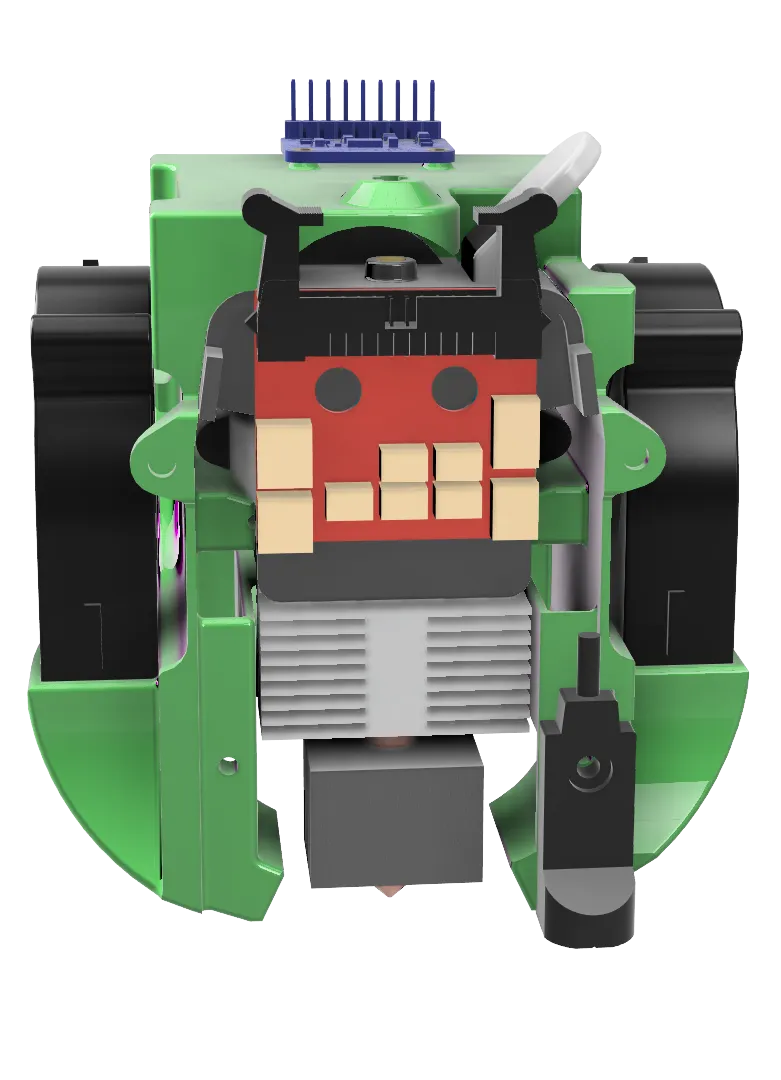

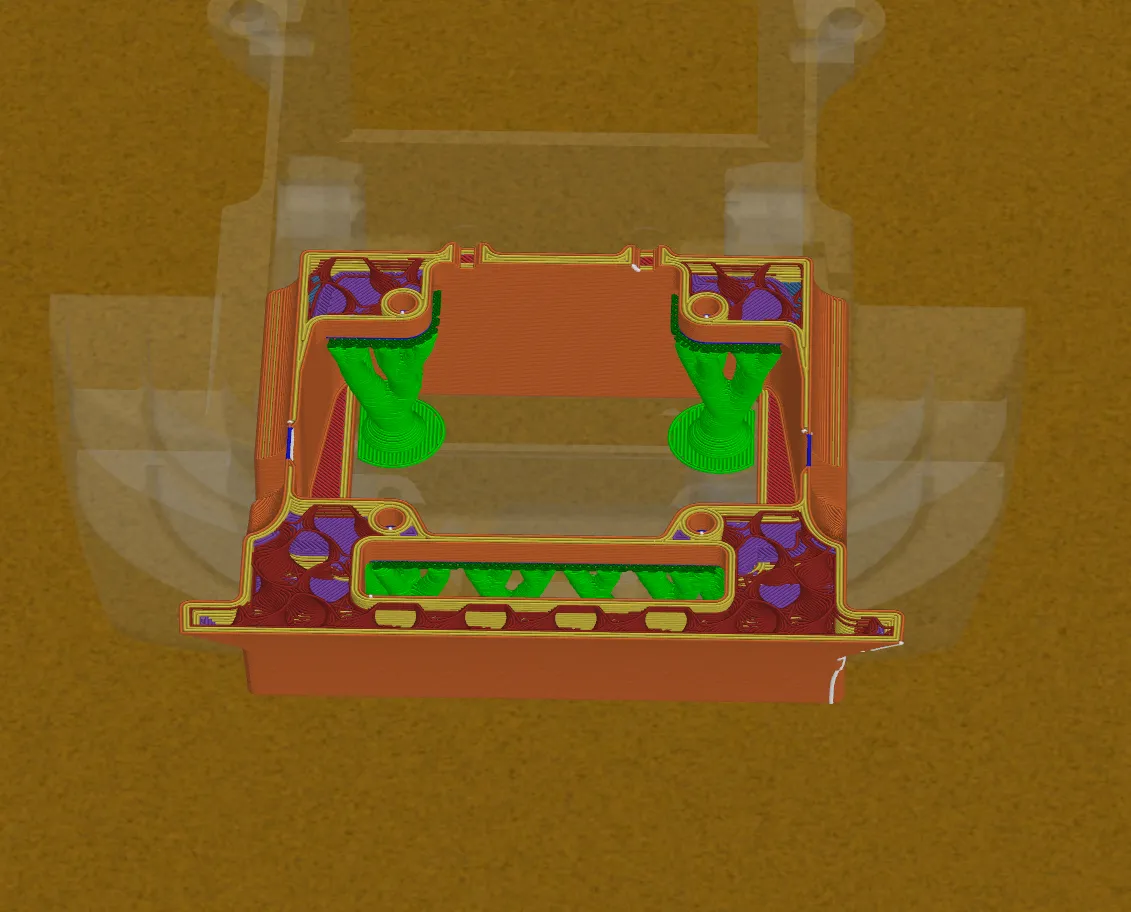

Trong quá trình in, tôi đã đặt mô hình với mặt trước hướng xuống trên bề mặt xây dựng, chỉ hỗ trợ các điểm kết nối cho quạt thổi 4015.
Để gắn bộ vỏ vào hotend, hãy sử dụng bốn vít M2 nguyên bản (thêm vòng đệm M2 nếu có) và hai vít M3x8. Các quạt 5015 cần hai vít M3x20, và bộ làm mát tản nhiệt cần ba vít M3x20.
Vít quạt 5015 vào cuối cùng; nếu không, bạn sẽ không có quyền truy cập vào hai vít M3x8 để gắn lên bảng mặt sau.

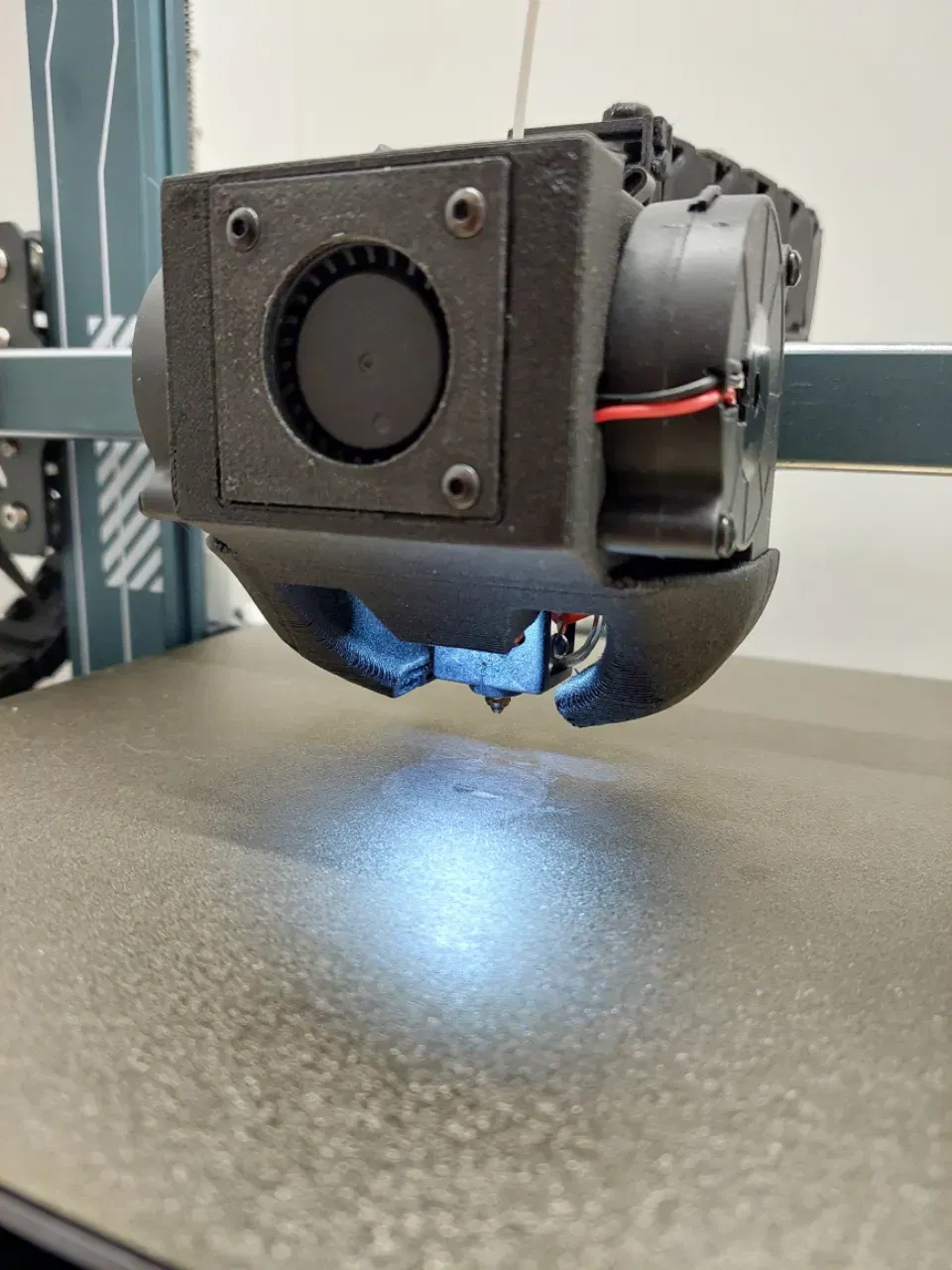

Hiện tại, tôi đã trực tiếp khoan các lỗ vít vào PLA, điều này đã hoạt động rất tốt cho đến nay. Gắn LED bằng hai vít M3x8.
Cài đặt in:
- Tôi đã in bộ vỏ bằng PLA nhẹ
- Chiều cao lớp 0.2mm
- hai lớp tường, xen kẽ các lớp tường bổ sung
- 10% độ đầy Gyroid.
- Chỉ hỗ trợ mặt lắp quạt thổi 4015.
Tôi sẽ thêm sau:
-
Phiên bản có lỗ thông gió. Thêm vào 08.01.2024.
-
Phiên bản không có giá đỡ ADXL. Thêm vào 08.01.2024.
-
Thêm hỗ trợ và khoảng cách quạt dưới dạng các mảnh riêng biệt.
Tôi đã khoan lỗ cho khoảng cách quạt M3 và nhẹ nhàng vặn nó trước. Thêm vào 09.01.2024 -
Phiên bản dài hơn một chút cho mod hotend Bambu Lab.
-
Các phiên bản Plus/Max dài hơn 1.5mm. Tôi không biết liệu chúng có thực sự cần thiết hay không, nhưng một số người dùng đã gặp vấn đề với phiên bản thông thường. Thêm vào 09.01.2024
-
Thêm các mẫu để gắn cảm biến gia tốc KUSBA. 28.01.2024
Có ai đó có thể đo chiều dài tổng thể của Plus/Max không?
Đối với Pro, nó khoảng 86.5mm. Các mẫu Plus/Max được làm cho 88mm.
Tôi đã đặt các bộ phận sau:
Dây: Liên kết Amazon
Quạt: Liên kết Amazon
Hãy theo dõi các cập nhật, và đừng ngần ngại chia sẻ phản hồi của bạn để cải thiện trải nghiệm in 3D.
Nếu bạn đánh giá cao những gì tôi đã thiết kế cho đến nay, hãy thoải mái mua cho tôi một ly cà phê!
https://www.paypal.me/OrzOrzOrzPP
https://www.buymeacoffee.com/orzorzorz
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 42
- Tổng dung lượng
- 160,4 MB
- File lớn nhất
- 7,9 MB
