DB4ENG Dragon Burner mount Ender3 NG – Giá đỡ Dragon Burner cho Ender3 NG

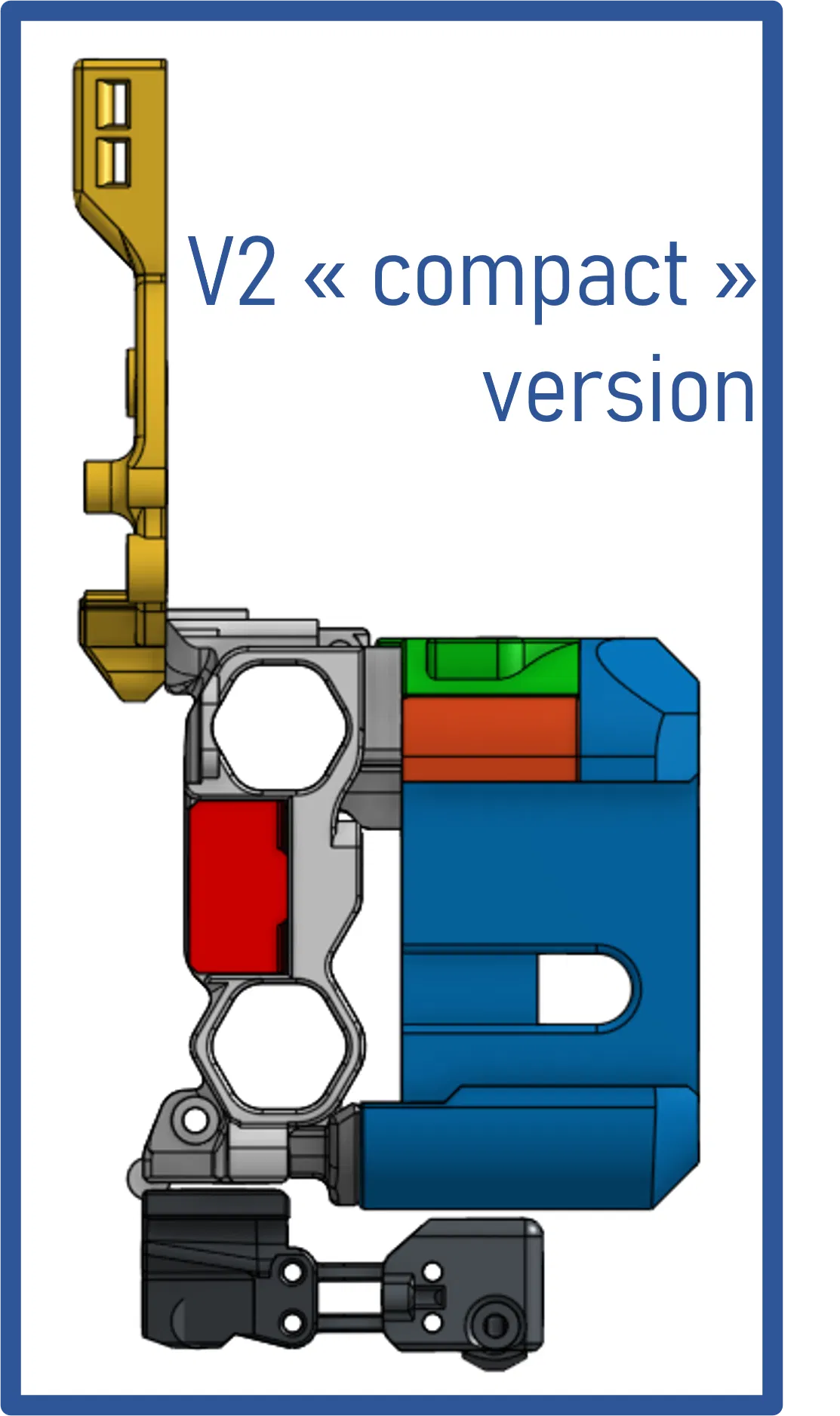

EDIT 19/05/2024 - Mình đã thêm một phiên bản mới của X carriage gọn hơn nhiều (nên vị trí CG tốt hơn) NHƯNG sẽ giảm nhẹ thể tích in theo trục X (+5 mm tối đa mỗi bên của X carriage bị mất so với bản trước). Probe Klicky-00 cũng được chỉnh lại để fit với carriage mới này.

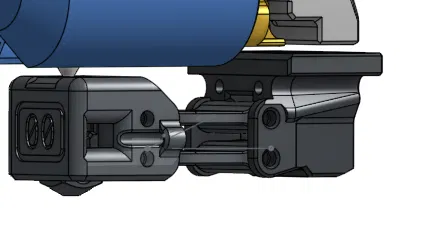

EDIT 10/04/2024 - Đã thêm probe Klicky-00 vào file. Nó được thiết kế cho Spider V3 với vòi MK8, nên sẽ không fit với hotend kiểu volcano…

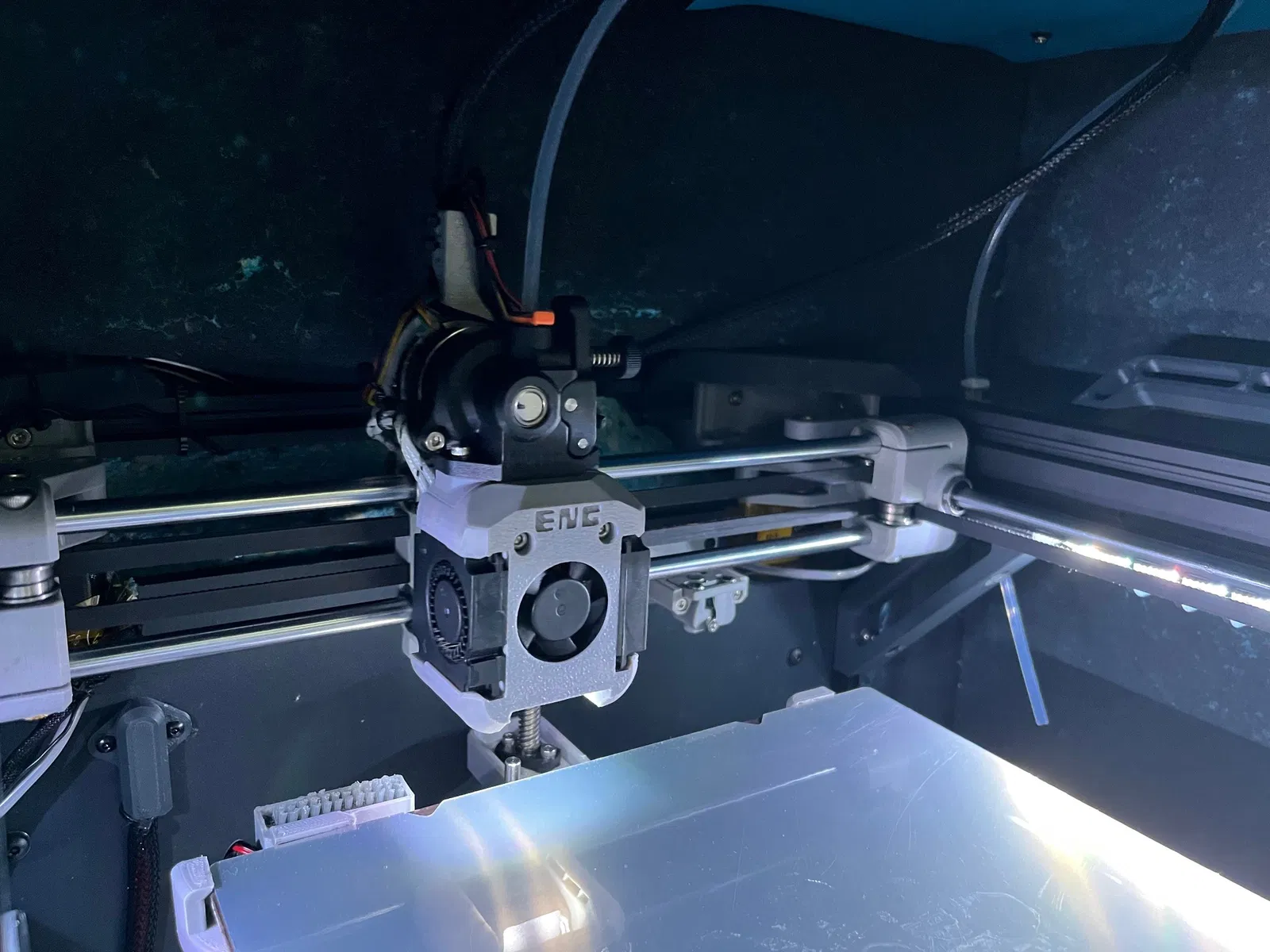

Dragon Burner cho Ender3 NG

Một lựa chọn toolhead bổ sung: Dragon Burner V8 của chirpy2605, dành cho Ender3 NG (beta release) rất xịn của RH3D.

Toolhead này tương thích với nhiều loại hotend và extruder. Xem repo của chirpy2605 tại đây để biết thêm thông tin: https://github.com/chirpy2605/voron/tree/main/V0/Dragon_Burner))

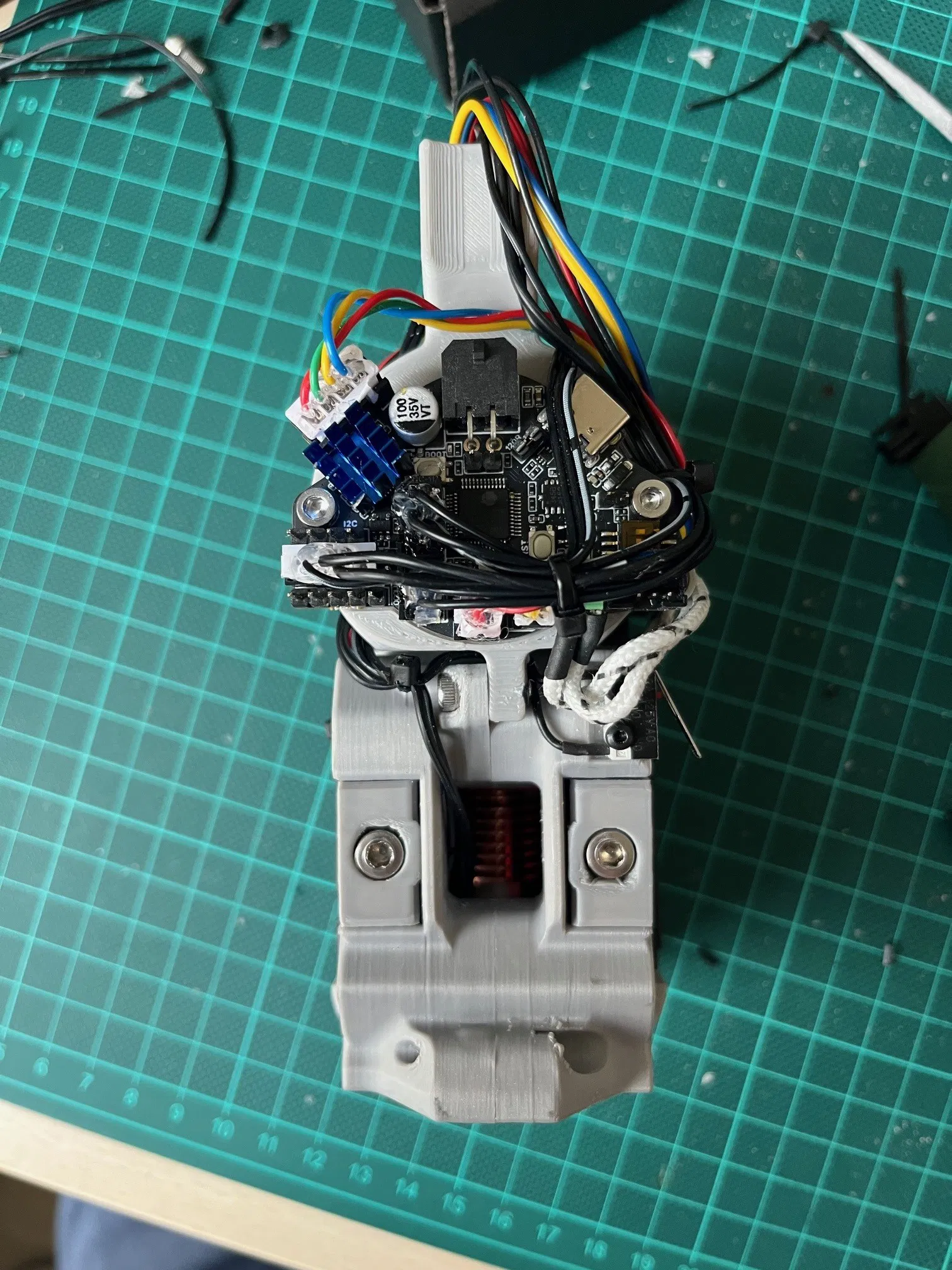

Mình đang dùng Spider V3 & Orbiter 2.0, với EBB36 canboard & Unklicky probe. Vì vậy cái mount này chỉ được thiết kế và test với đúng các option này. Nếu bạn gặp vấn đề với option khác thì cứ liên hệ mình nhé :), hoặc tự remix (có kèm file step).

Cài đặt in

Tất cả file STL phải import vào slicer và in đúng orientation đã set (không cần support vì đã có built-in support). Dùng cùng tham số như các part Ender3 NG…

Một vài lưu ý

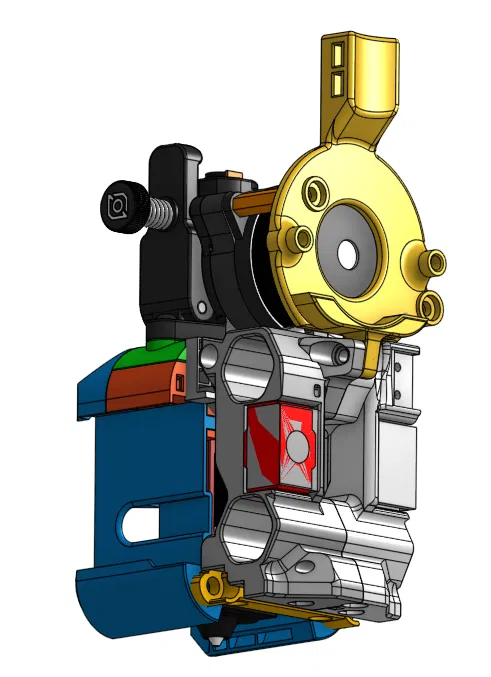

• Ốc / insert đồng (brass inserts) cần cho X-carriage V2 “compact” (V1 cũng khá tương tự):
  • 2 x insert đồng M4 loại standard
  • 5 x insert đồng M3 loại standard
  • 2 x ốc M3x8mm
• Mount EBB36 đã được remix để cứng cáp hơn và có thêm điểm bắt thứ ba cho mục đích này (dùng đai ốc M3 dán vào part in ra - hoặc insert đồng M3 cho bản compact).
• Không bị mất thể tích in so với toolhead của RH3D (ngoại trừ bản V2 compact).
• Tương tự toolhead của RH3D, nó được thiết kế để dùng Klicky probe (và mọi biến thể).
• Chà nhám nhẹ hai phần của x carriage sẽ cho đường ráp khít đẹp sau khi lắp bằng 2 ốc M3.

Lỗi/điểm cần lưu ý đã biết:

• X_carriage_bracket có thể không fit với mọi cấu hình hotend… (tới giờ chưa có báo lỗi)

Chúc bạn chơi vui!
