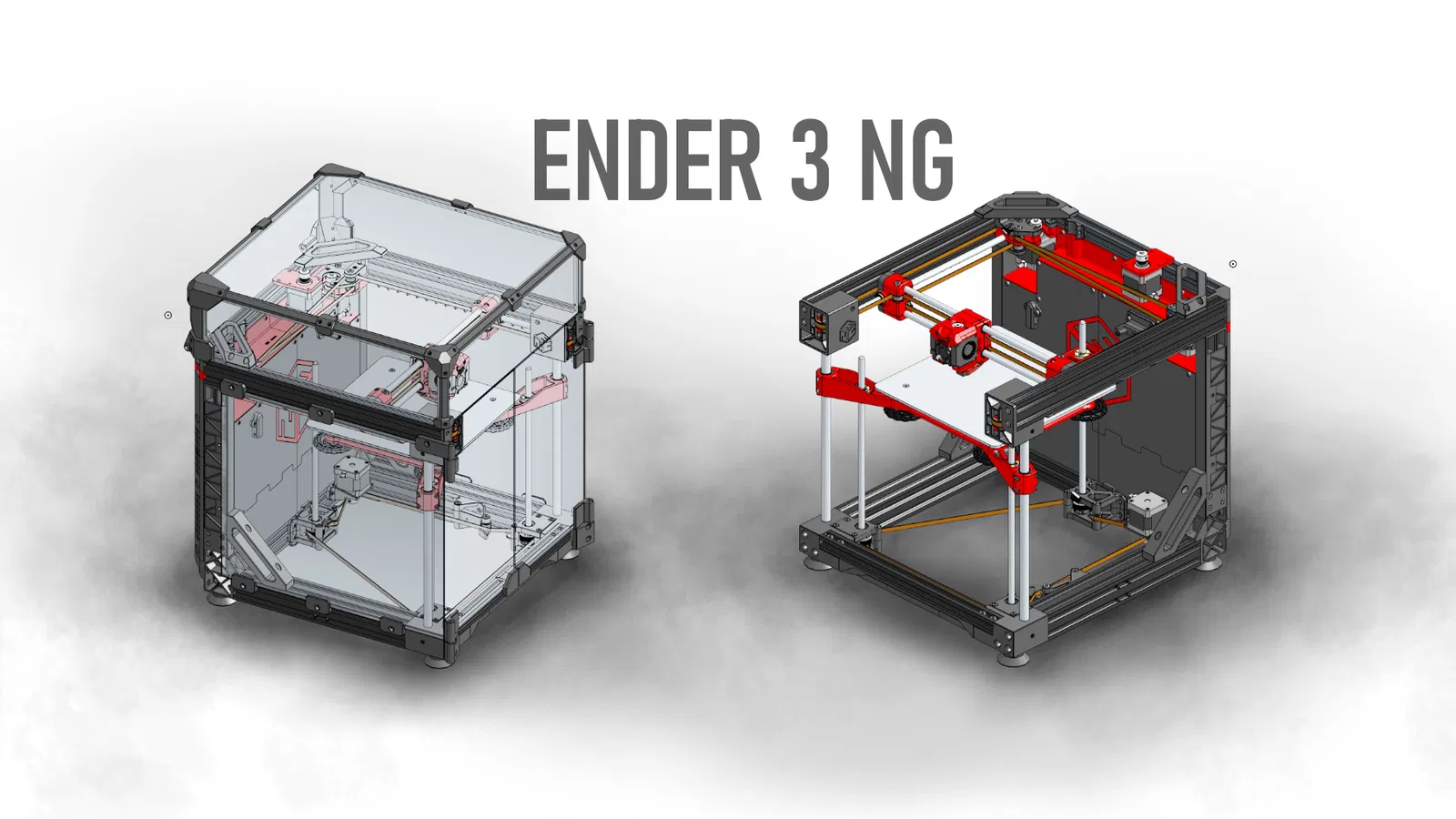

Ender 3 NG - coreXY (beta) - Chuyển đổi CoreXY

PHIÊN BẢN MỚI - ENDER 3 NG v1.2 ĐÃ RA MẮT! > Nhật ký thay đổi ở cuối trang

CHỈNH SỬA 23.01.2024 - Đã thêm thư mục “Test parts” chứa các tệp đã được cải tiến mà tôi đã thử nghiệm trong khi làm việc cho phiên bản phát hành tiếp theo - đây là các bộ phận phù hợp với phiên bản beta nhưng sẽ hơi khác một chút cho phiên bản tiếp theo hoặc đã được thực hiện để sửa lỗi tạm thời. Đối với tất cả những ai quan tâm đến dự án, tôi đặc biệt khuyên bạn nên tham gia máy chủ discord, có rất nhiều thứ hữu ích, thông tin, bản mod và một cộng đồng tuyệt vời sẵn sàng giúp đỡ! Liên kết trong hồ sơ của tôi. ### ENDER 3 NG beta - coreXY conversion Máy in này hiện đang được phát hành ở beta v1.1, nó đã được in, sử dụng và thử nghiệm kỹ lưỡng và đã có một vài máy in hoàn thành và nhiều máy đang được xây dựng trên thế giới, nhưng hãy nhớ rằng đây vẫn là bản beta có nghĩa là có một số thiếu sót khá nhỏ. Dự án đang được chuẩn bị cho bản phát hành cuối cùng, điều đó có nghĩa là tôi đang thu thập phản hồi, cải tạo và tối ưu hóa thiết kế và với bản phát hành cuối cùng, sẽ có những thay đổi đối với các bộ phận, BOM và hướng dẫn, nhưng mọi thứ sẽ vẫn tương thích với bản phát hành hiện tại vì vậy nếu bạn xây dựng nó ngay bây giờ, bạn không cần phải lo lắng rằng máy in của bạn sẽ không tương thích với các bản cập nhật trong tương lai. Ngoài ra, có rất nhiều bộ phận được in có thể ảnh hưởng đến sản phẩm cuối cùng tùy thuộc vào chất lượng và độ chính xác của bản in của bạn – Nếu bạn có bản in chất lượng kém, xin đừng đổ lỗi cho tôi trước tiên. ### TỔNG QUAN MÁY IN Dự án này là một bản chuyển đổi DIY dựa trên Ender 3 Pro. Ender 3 là một trong những máy in bán chạy nhất nhưng nó là máy in khởi đầu nên nhiều người muốn tiến xa hơn sau khi sử dụng nó một thời gian và không còn sử dụng nó nữa. Mục tiêu chính là sử dụng càng nhiều bộ phận hữu ích từ Ender gốc càng tốt trong khi tạo ra một máy in rất đáng tin cậy với nhiều tính năng tuyệt vời và các nâng cấp có thể có. Điều này có nghĩa là bạn có thể sửa đổi máy in với một chút nỗ lực rất rẻ và nhận được một máy coreXY rất có khả năng nhưng cũng có nghĩa là bạn có thể thực hiện nhiều nâng cấp để có được một máy in gần như cao cấp có khả năng in nhanh và chất lượng cao. #### TÍNH NĂNG: * Khối lượng in: 235 x 235 x 245 mm.

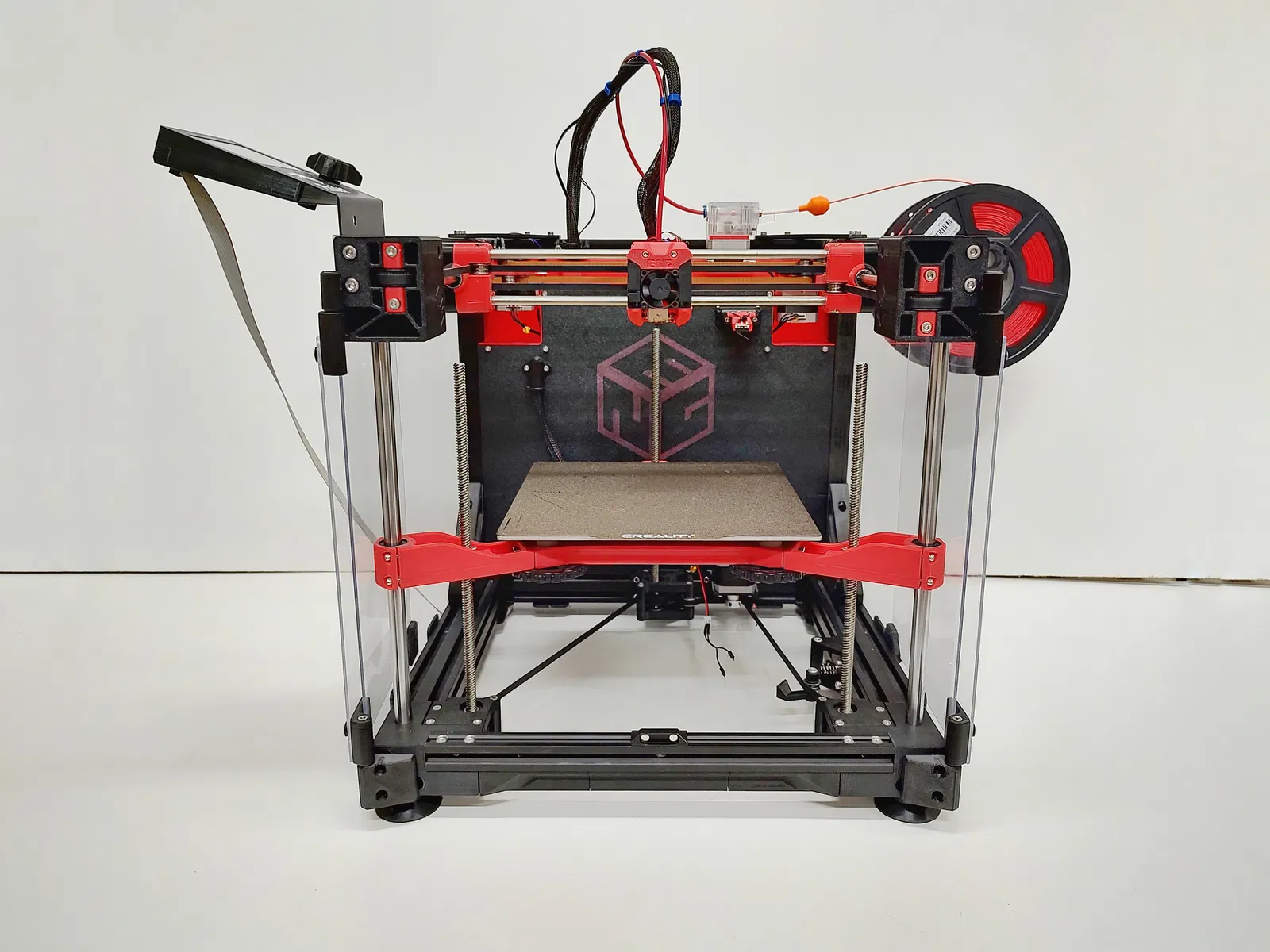

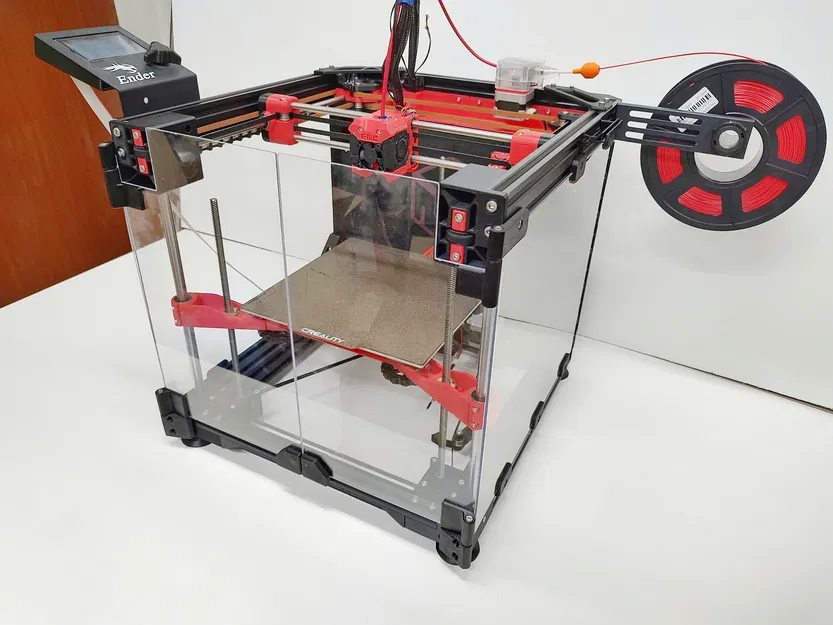

• Kích thước máy in (R x D x C): 407 x 432 x 413 mm.
• Tương thích với Ender 3, Ender 3 Pro và Ender 3 V2 và đang hoạt động trên các máy in tương tự khác.
• Hệ thống chuyển động CoreXY.
• Khung được chế tạo bằng thanh nhôm Ender 3 Pro (và hai thanh in).
• Hỗ trợ động cơ bước, hotend, PSU, bo mạch chủ (32bit), bàn in, màn hình, bộ đùn và nhiều thứ khác của stock.
• Thanh trượt tuyến tính cho hệ thống chuyển động X, Y và Z.

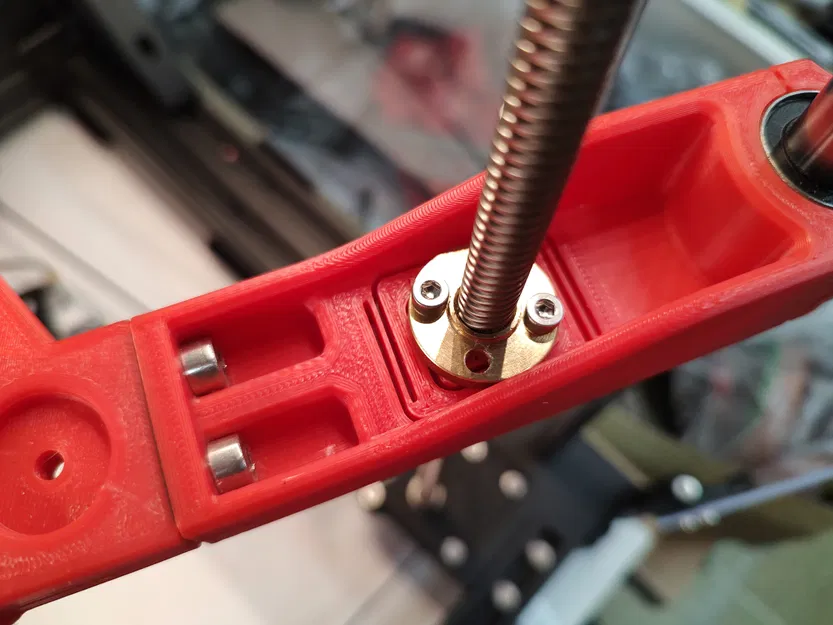

• Ba trục vít meka cho chuyển động Z, kết nối bằng đai với 1x động cơ bước NEMA17.

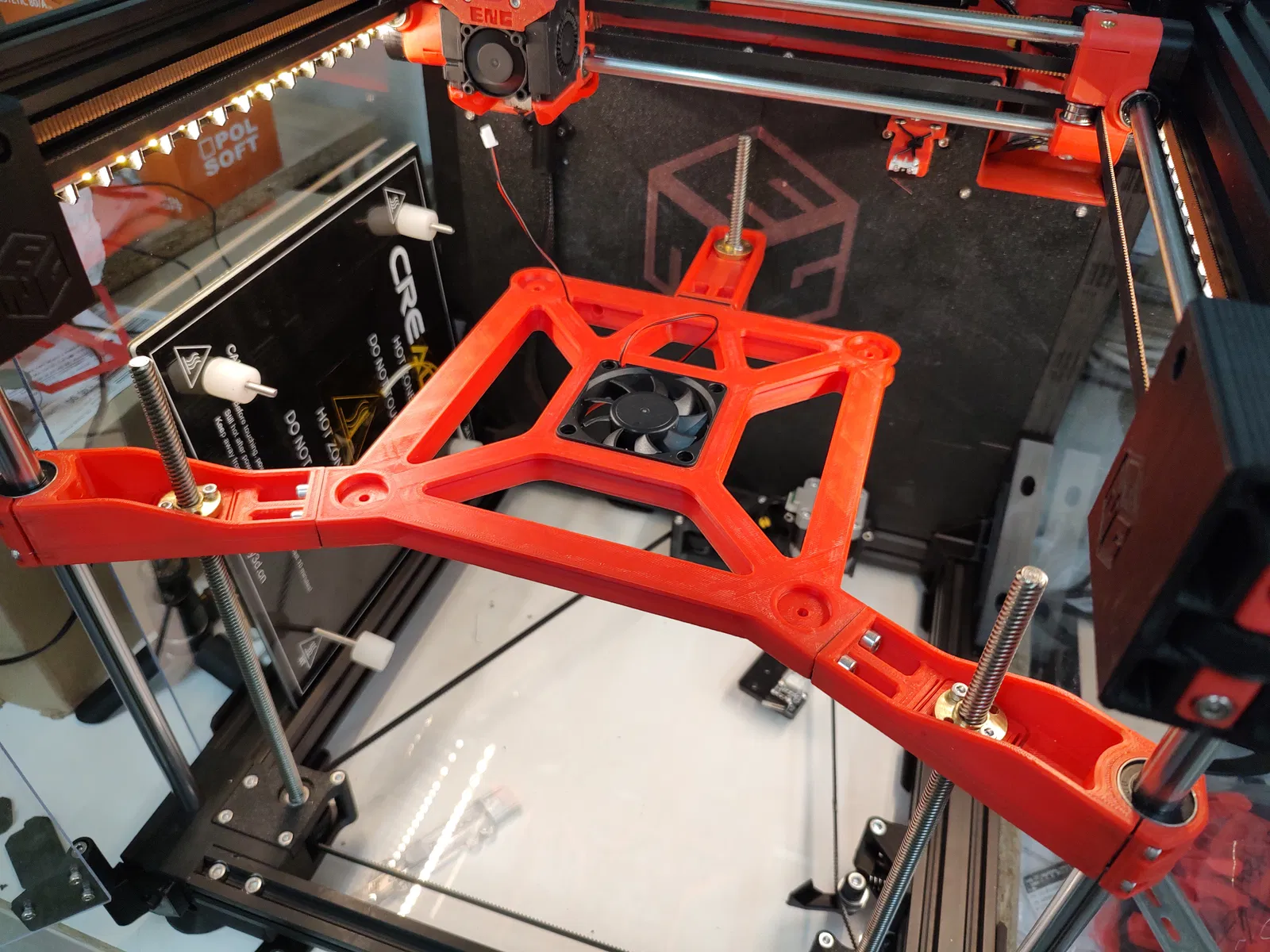

• Xe bàn in với hệ thống chống rung Z tích hợp.

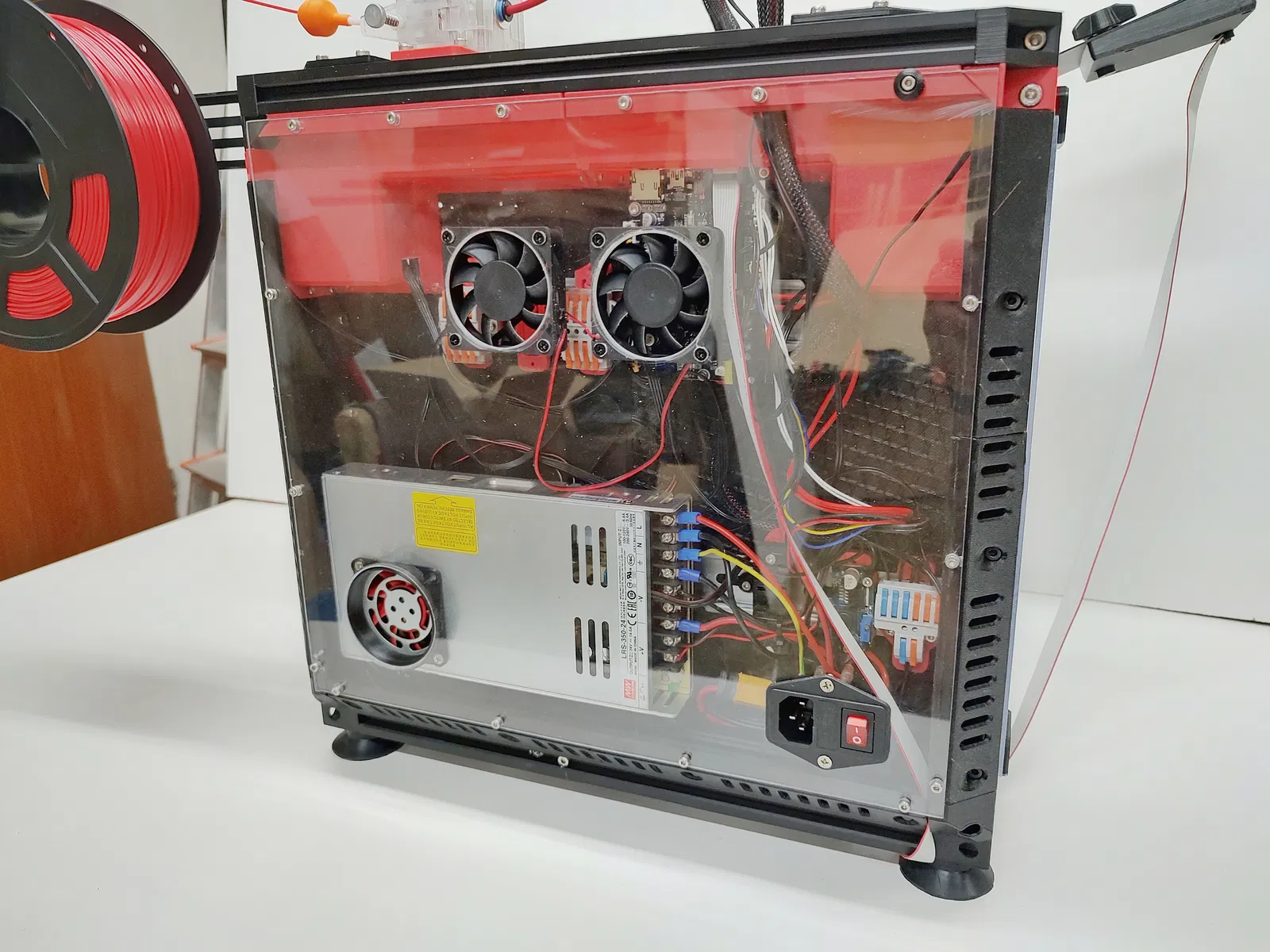

• Điện tử được bao bọc ở phía sau máy in.
• Thanh ray DIN trong khoang điện tử để dễ dàng sắp xếp.
• Hình dạng tối ưu hóa để bao bọc máy in trong tương lai (sẽ sớm ra mắt).

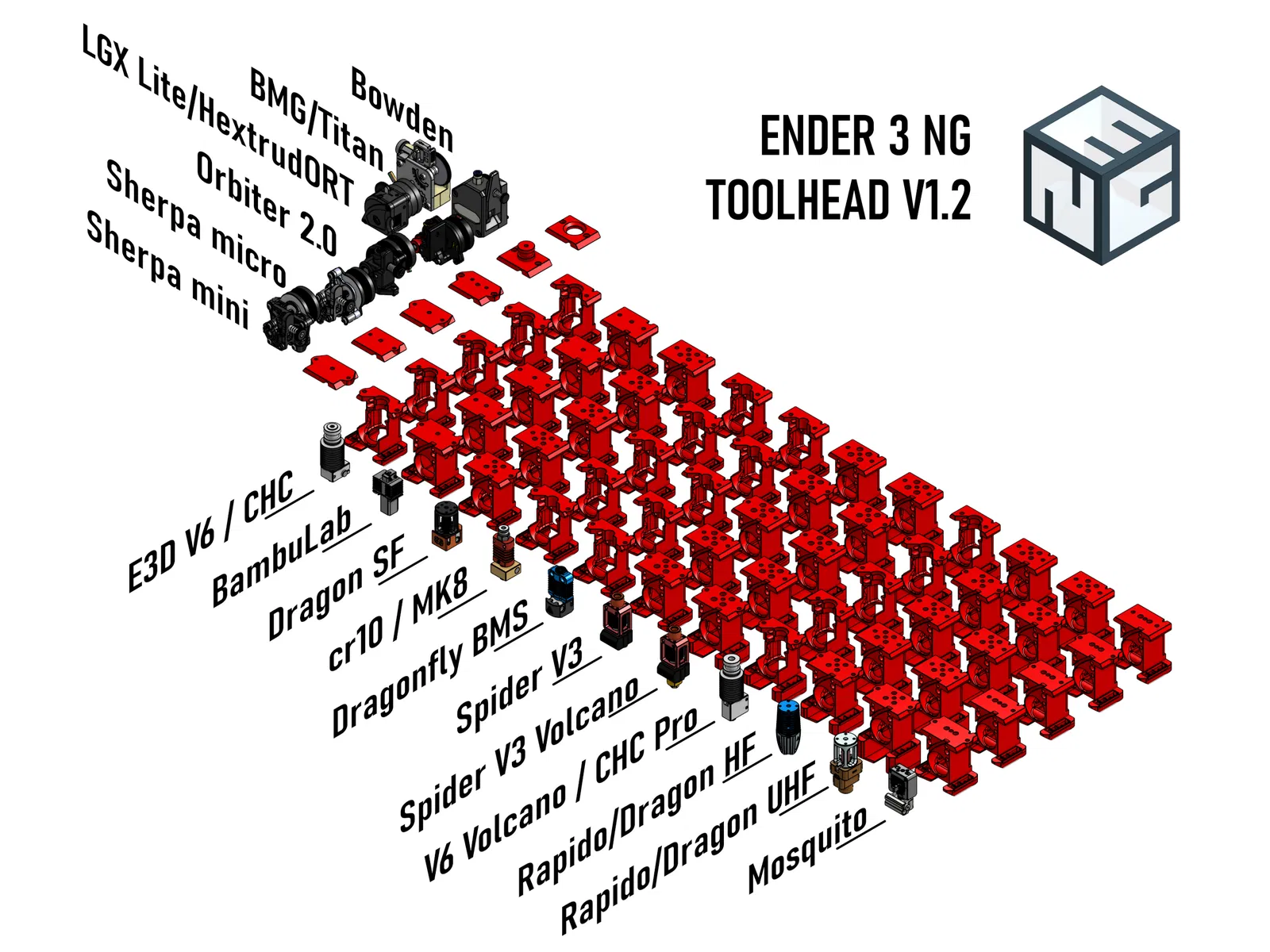

• Tương thích đầu in với phần lớn các loại hotend và bộ đùn truyền động trực tiếp. Volcano và Dragon UHF sẽ sớm ra mắt.

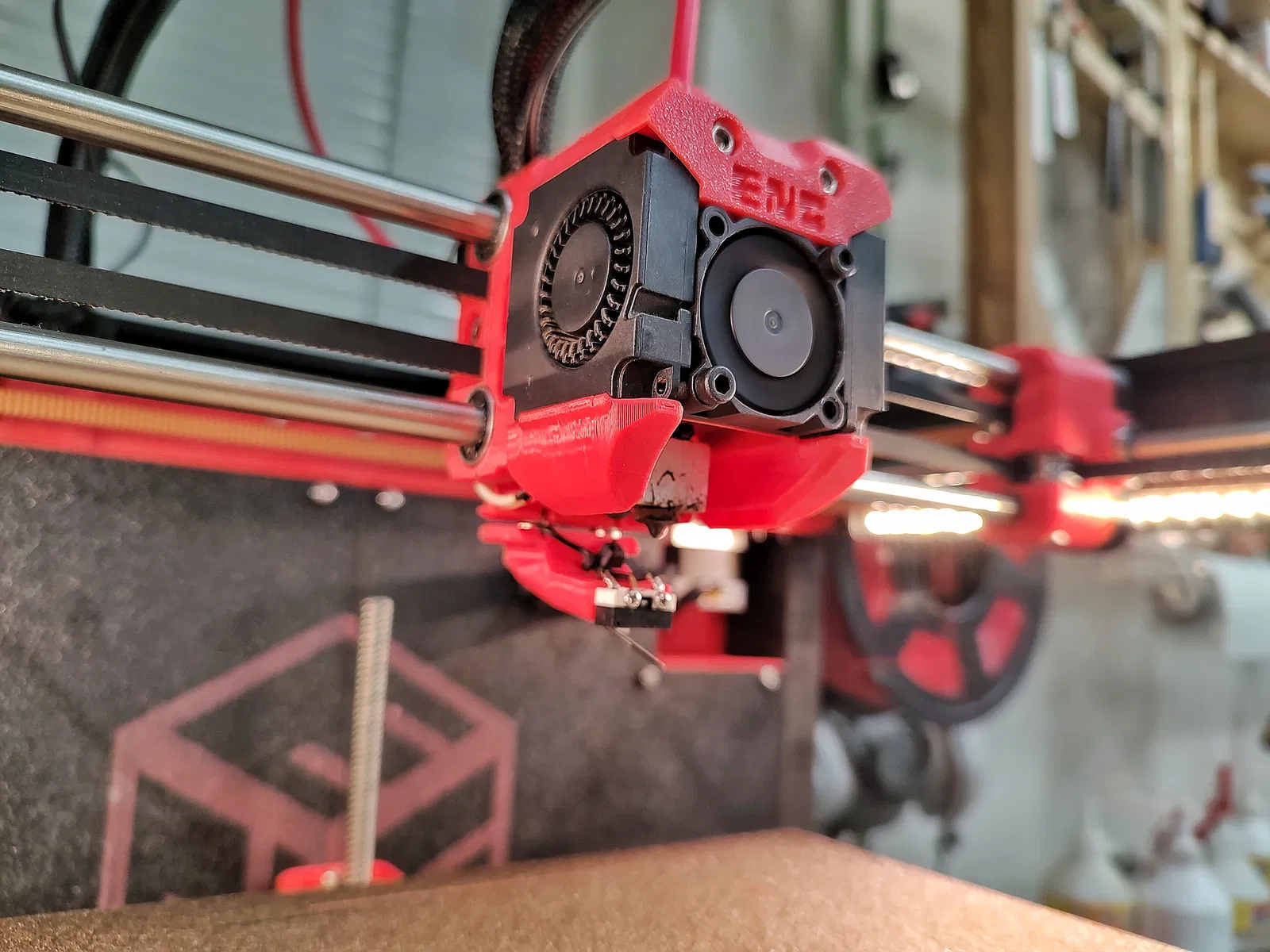

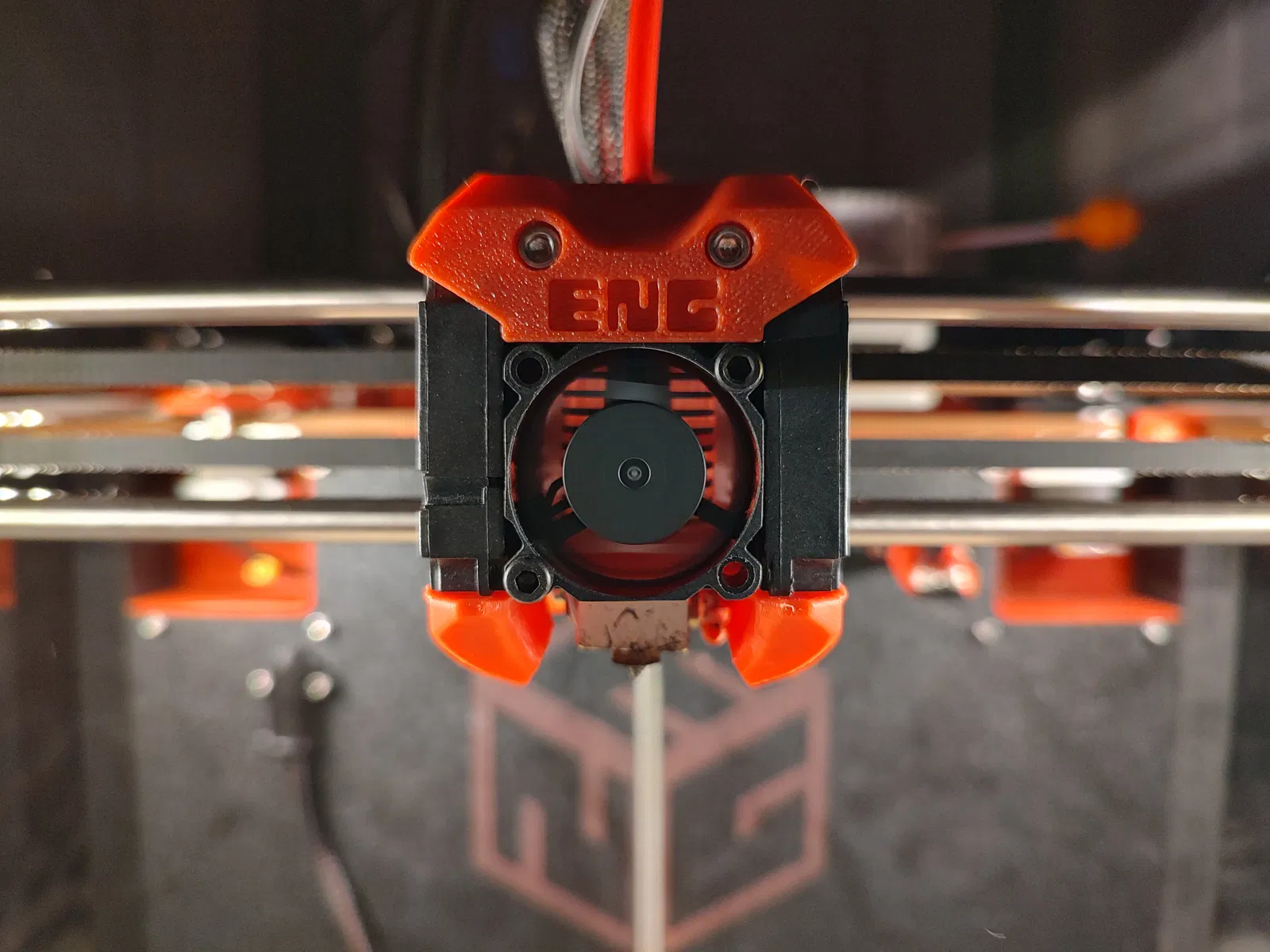

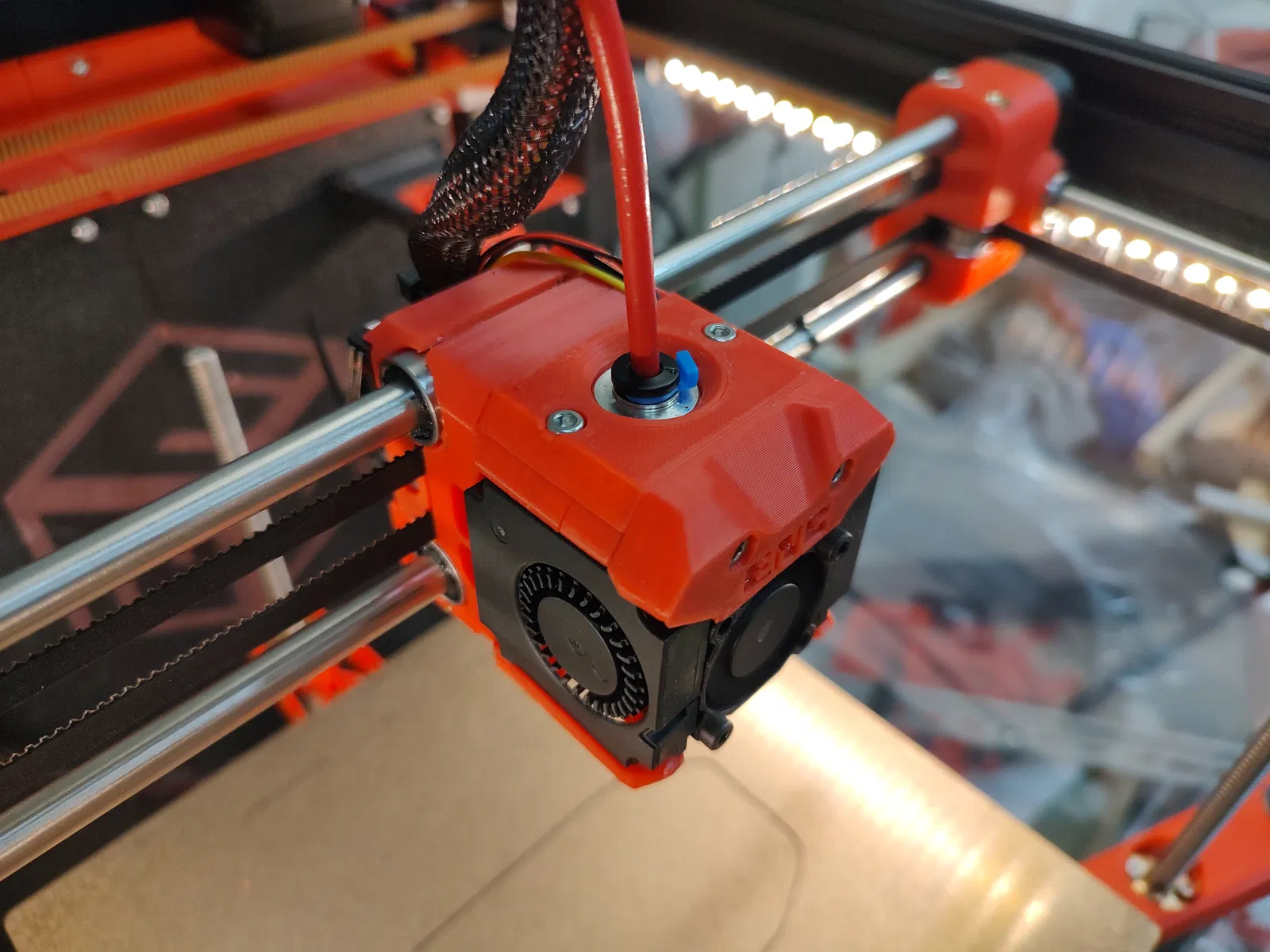

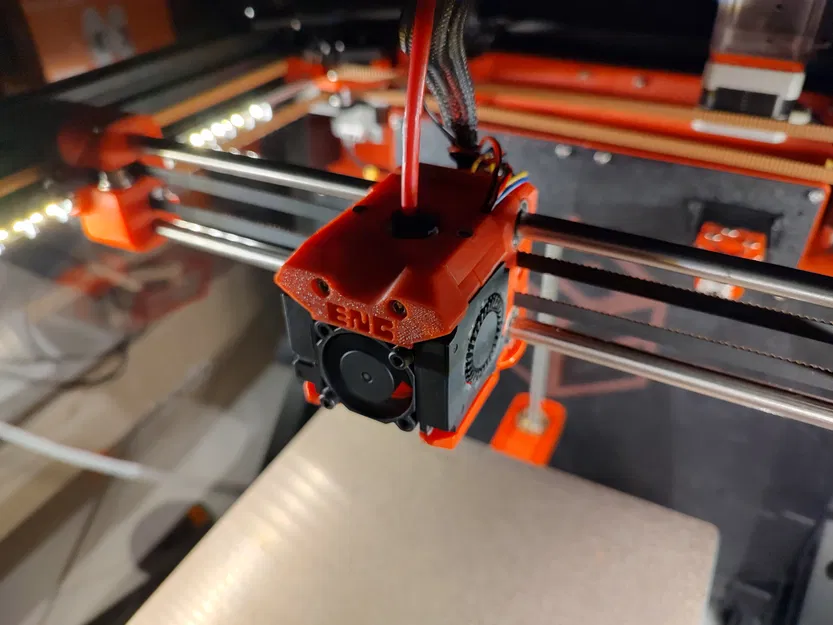

• Đầu in với quạt kép 4020 để làm mát tối ưu.
• Đầu dò Klicky để san phẳng lưới bàn hoặc điểm dừng Z.
• Không gian phía sau bàn in sẵn sàng cho nhiều nâng cấp hơn – bàn chải vòi phun, thùng xả v.v.
• Đèn LED.
• Các tệp được thiết kế để dễ in và hoạt động. #### NÂNG CẤP TRONG TƯƠNG LAI: * Vỏ máy với quạt dưới bàn in để gia nhiệt nhanh hơn và làm đều nhiệt độ buồng.
• Động cơ bước riêng cho mỗi trục vít meka Z.
• Giá đỡ cho bộ lọc không khí Nevermore.
• Làm mát cho động cơ bước XY để có thêm sức mạnh từ chúng.
• Đèn LED.
• Hỗ trợ cho các máy in tương tự khác.
• Hỗ trợ cho nhiều loại hotend và bộ đùn hơn.
• Hỗ trợ cho nhiều đầu in hơn. Để biết thêm thông tin, định hướng tốt hơn trong các tệp và Bill of material, hãy xem các tài liệu đính kèm. Mặc dù vậy, tôi thực sự khuyên bạn nên sử dụng các phiên bản trực tuyến để bạn luôn sử dụng phiên bản cập nhật nhất. * Bill of material, Printed parts: E3NG_PP_BOM.odt
• Build manual: E3NG_manual_B1.1.pdf
• Printer overview: ENDER 3 NG.pdf

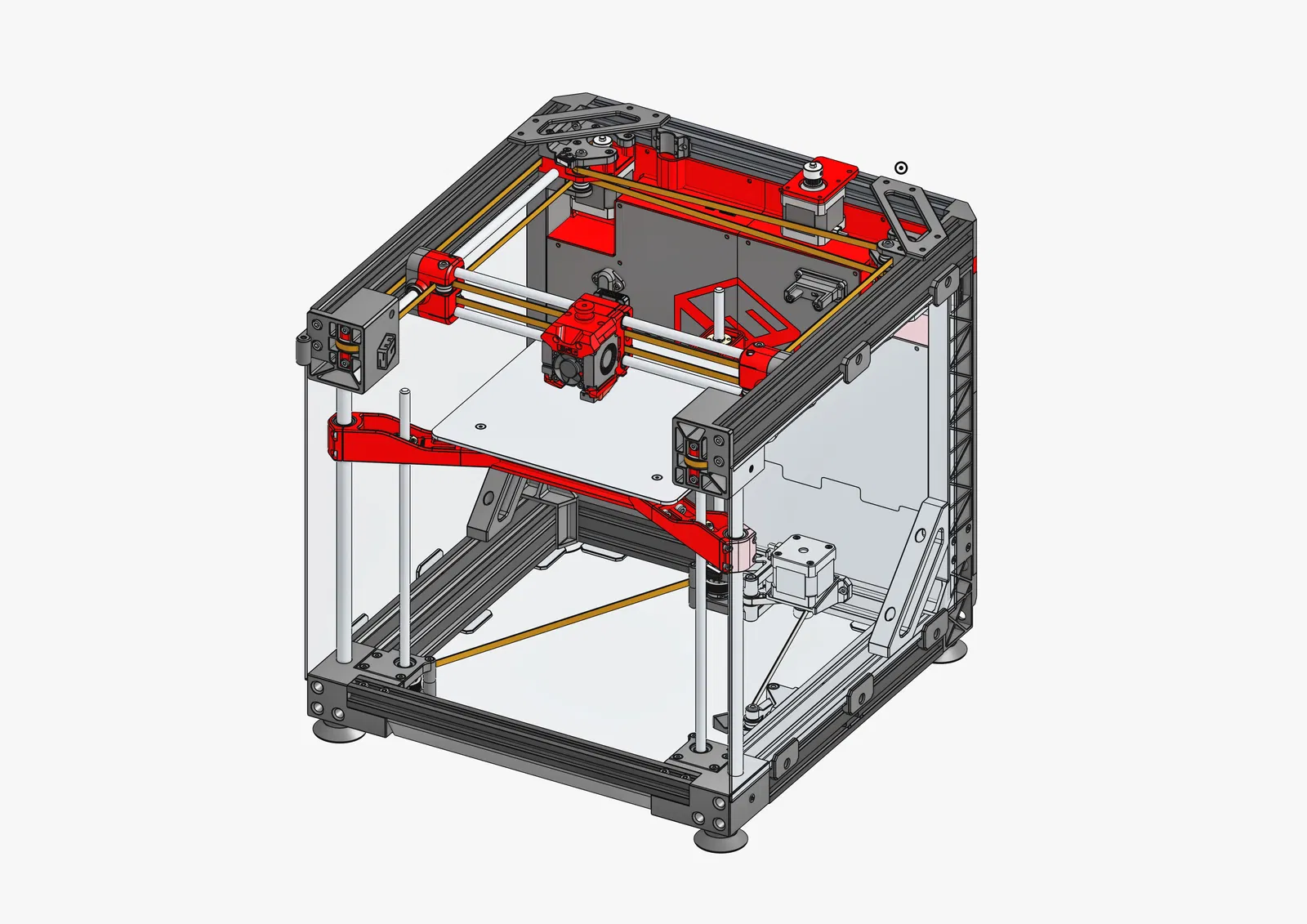

• STEP assembly: ENDER3NG_beta_ASSEMBLY.step
• STL assembly: ENDER3NG_beta_ASSEMBLY.stl Để biết thêm thông tin về bản dựng, xem thêm ảnh hoặc video, hãy truy cập Instagram hoặc YouTube của tôi và tôi khuyên bạn nên tham gia máy chủ discord. #### Nhật ký thay đổi đầy đủ: CHỈNH SỬA 23.01.2024 - Đã thêm thư mục “Test parts” chứa các tệp mà tôi đã thử nghiệm trong khi làm việc cho phiên bản phát hành tiếp theo - đây là các bộ phận phù hợp với phiên bản beta nhưng sẽ hơi khác một chút cho phiên bản tiếp theo hoặc đã được thực hiện để sửa lỗi tạm thời. CHỈNH SỬA 23.12.2023 - Đã cập nhật giá đỡ bộ đùn LGX. Đã thêm các tệp con lăn cuộn dây vào thư mục tùy chọn. (Bạn sẽ cần in: 1xSPO1, 1xSPO2, 2xSPO3, 2xSPO4, 2xSPO5. Phần cứng cần thiết: 4x6082RS, 4x M3x12, 2xM3x20, 2xM3 heat insert, 3xM4x8, 3xM4 T-nut.) CHỈNH SỬA 18.10.2023 - Xe bàn in mới! Hiện đang sử dụng tấm bàn nhôm Ender 3 pro gốc để có độ cứng, độ ổn định tốt hơn, ít vật liệu in lãng phí và ít bộ phận bị lãng phí hơn. Xe bàn in trước đây vẫn là một lựa chọn tốt. Thông tin và hình ảnh chi tiết hơn sẽ có trong hướng dẫn cập nhật. CHỈNH SỬA 14.10.2023 ### HƯỚNG DẪN LẮP RÁP ĐÃ RA MẮT! liên kết trong mô tả * Đã sửa logo trong ENG-EPA1.stl và ENG-EPB1.stl
• ENG-BZP.stl hiện có hỗ trợ tích hợp
• _ENG-BZA1040.stl đã được cập nhật
• ENG-ECS.stl đã sửa để có chỗ cho T-nut
• _ENG-XCEBOW….stl đã được thử nghiệm và sửa một số khoảng hở_
• Đã thêm các bộ phận Voron M4 đã sửa đổi
• Đã thêm ENG-DINM3.stl vòng đệm M3 để lắp thanh ray DIN bằng M3x6 (điện tử).
• Đã thêm giá đỡ cuộn dây (tùy chọn).

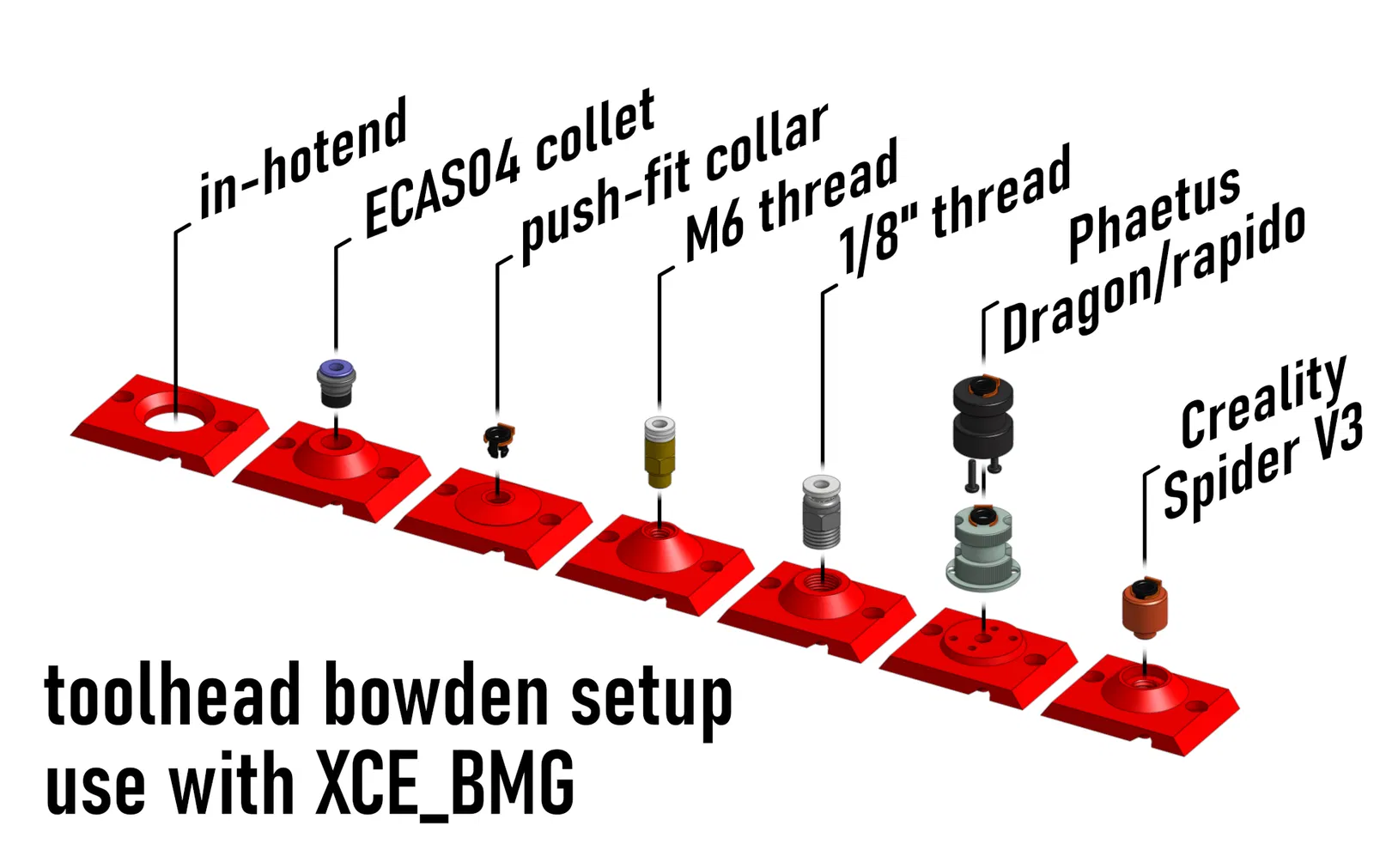

• Đã thêm tay cầm (tùy chọn). CHỈNH SỬA 11.09.2023 - Đã thêm các tấm bộ đùn đầu in cho các phụ kiện bowden khác nhau. CHỈNH SỬA 02.09.2023 - Đã thêm ENG-ZBI.stl để phù hợp với đai 1140 mm mà không gặp sự cố. Đã thêm ENG-PSUE3.stl để lắp PSU dày 50mm, đã thêm các bản mod 2040 với các độ dài thanh nhôm khác nhau. CHỈNH SỬA 18.08.2023 - YÊU CẦU SỐ SERIAL đang hoạt động - Nếu bạn muốn một số, hãy điền vào biểu mẫu yêu cầu _CHỈNH SỬA 15.08.2023 - QUAN TRỌNG - đã thêm tệp ENG-BZA1040.stl để khắc phục sự cố đai 1040mm không vừa. Nếu bạn có đai dài hơn, bạn có thể sử dụng các bộ phận trước đó. CHỈNH SỬA 09.08.2023 - + hỗ trợ cho nhiều loại hotend hơn, đồng bộ hóa các thư mục tệp so với bảng tính, đã thêm các tệp Klicky probe còn thiếu. CHỈNH SỬA 25.07.2023 - + bản mod cho thanh nhôm 2040 thay vì các bộ phận khung dọc được in CHỈNH SỬA 12.07.2023 - + các bộ phận cho Ender 3 (non pro) để phù hợp với thanh nhôm 2040 trục Y CHỈNH SỬA 08.07.2023 - đã cập nhật ENG-EPA1.stl, có sự cố với việc sơn phần khắc logo CHỈNH SỬA 03.07.2023 - đã cập nhật tệp ENG-BRR.stl và ENG-BLR.stl. Đã khắc phục sự cố phần nhô ra.
