Giá đỡ dải đèn LED nâng cấp cho Creality K1
Giá đỡ DIY thả vào để nâng cấp light bar cho Creality K1, fit chuẩn kiểu zin. Dùng dải LED 2835 SMD 24V (10.2mm x ~250mm, 20 bóng) cho ánh sáng tăng hơn 300%, bắt 2 vít M2x5mm.
Mô tả
Dung sai là 0.1mm nên nhớ canh chỉnh máy in cho chuẩn theo mức này. Thiết kế này lý tưởng nhất là in bằng vật liệu chịu nhiệt để dùng bền lâu. Mình khuyên dùng PETG hoặc cao hơn khi bạn in trong khoang in kín (enclosed build volume) hoặc chạy đèn full công suất trong thời gian dài.

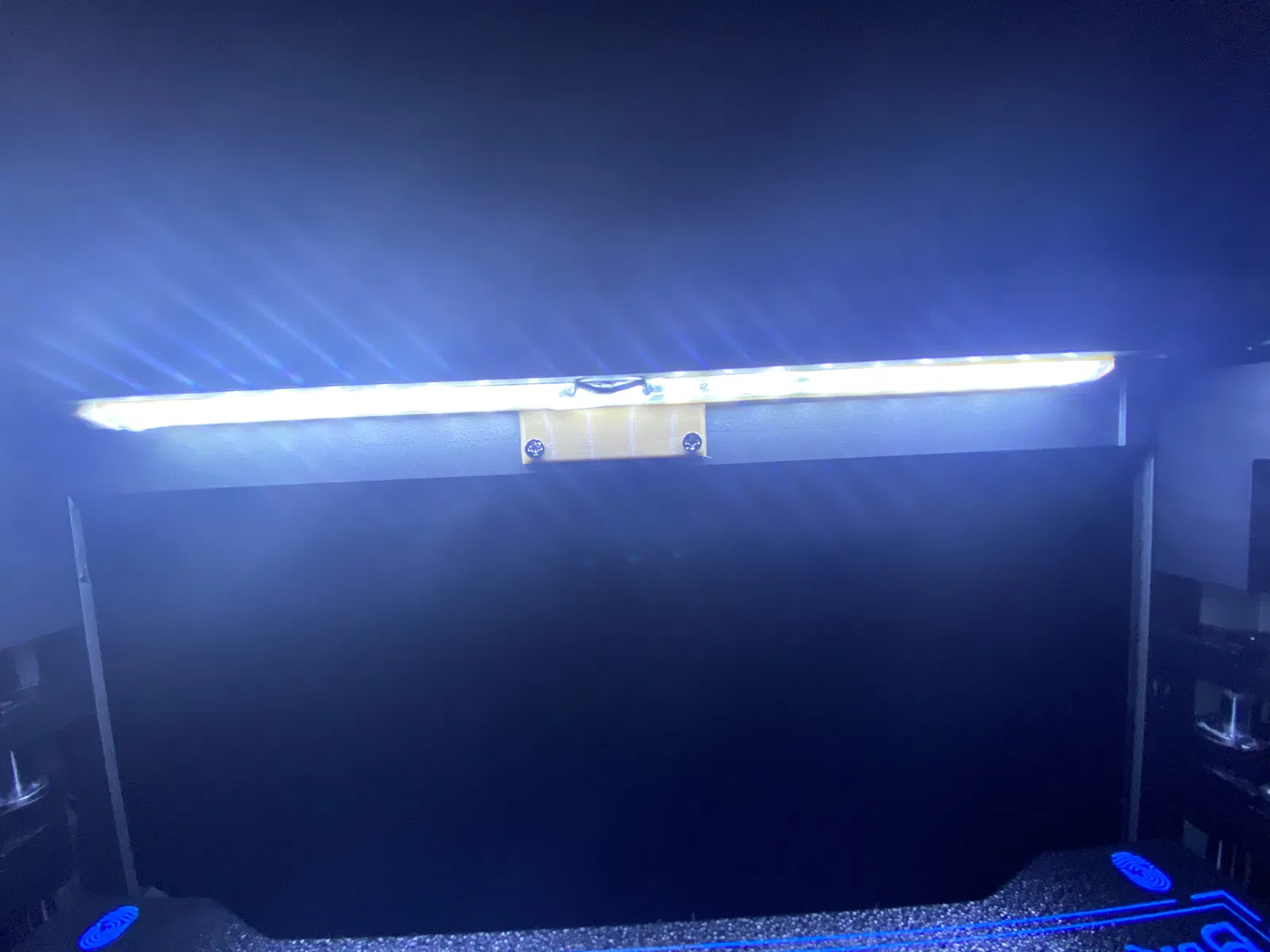

Dải LED trắng sử dụng lấy từ một đèn tube shop light, kích thước rộng 10.2mm, dài khoảng 250mm và có 20 LED 2835 SMD riêng lẻ. Dải zin chỉ có 6 bóng, nên bản mod này sẽ giúp ánh sáng tăng hơn gấp 3 lần.

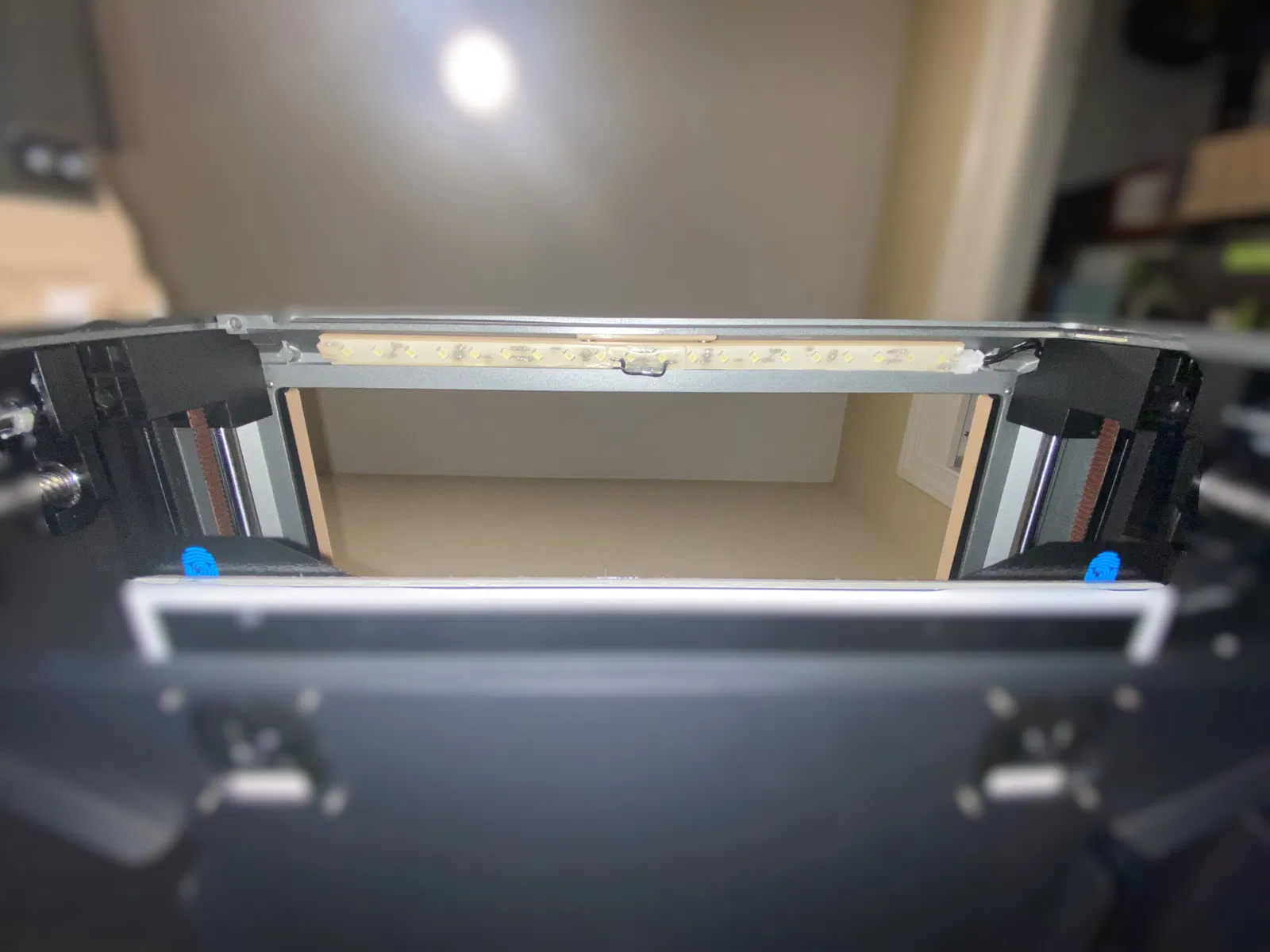

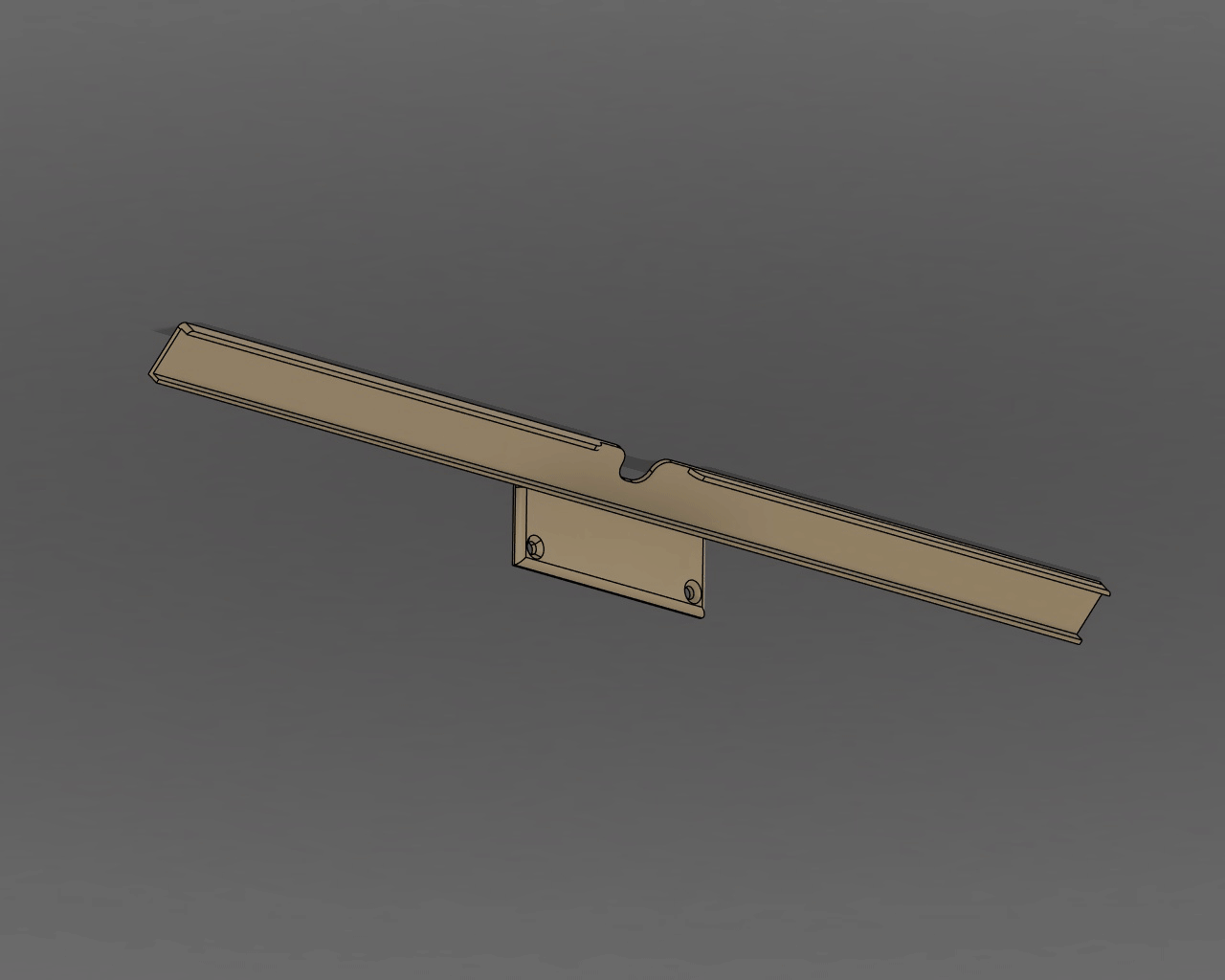

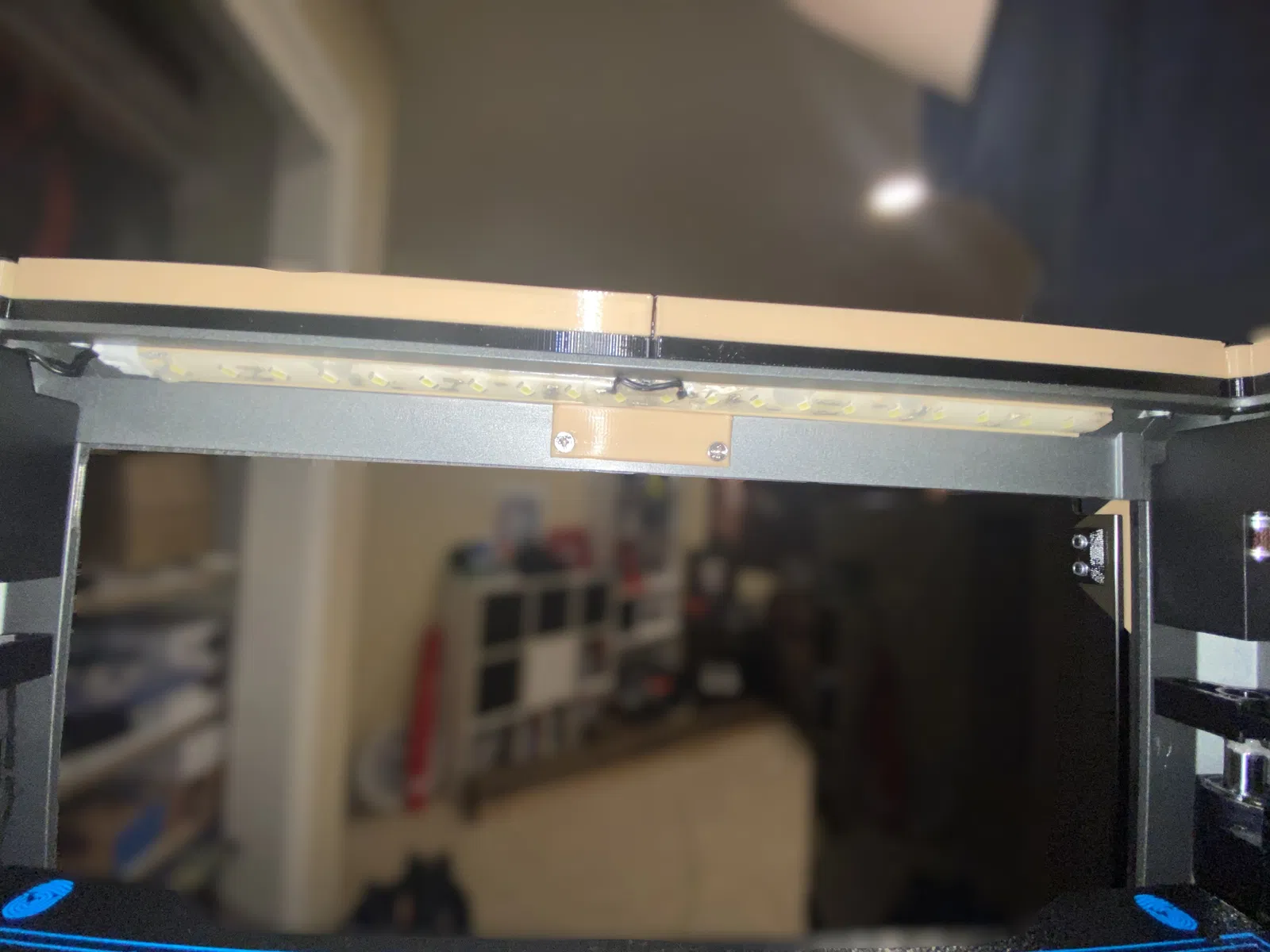

Về phần phần cứng lắp đặt, thiết kế dùng 2 vít M2 x 5mm đầu chìm (countersunk) bắt vào các lỗ đã taro sẵn nhưng đang bỏ trống ở mặt trong khung Creality K1. KHÔNG SIẾT QUÁ TAY (không rõ vì sao có mấy lỗ này nhưng dùng cho mod này thì quá ổn). Xem animation phía trên hoặc tải file .step để xem đúng hướng lắp.
(Thiết kế có thể tương thích với Creality K1C nhưng chưa được kiểm tra.)
