Mô tả

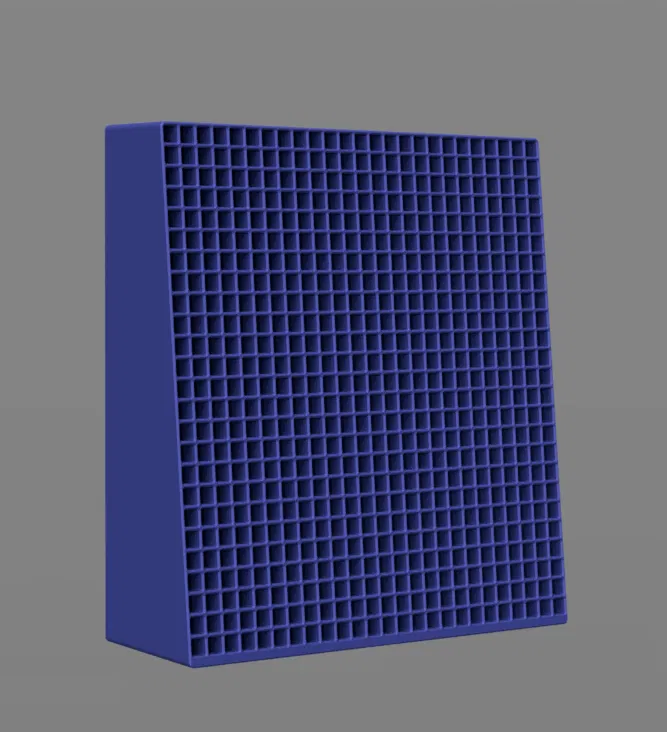

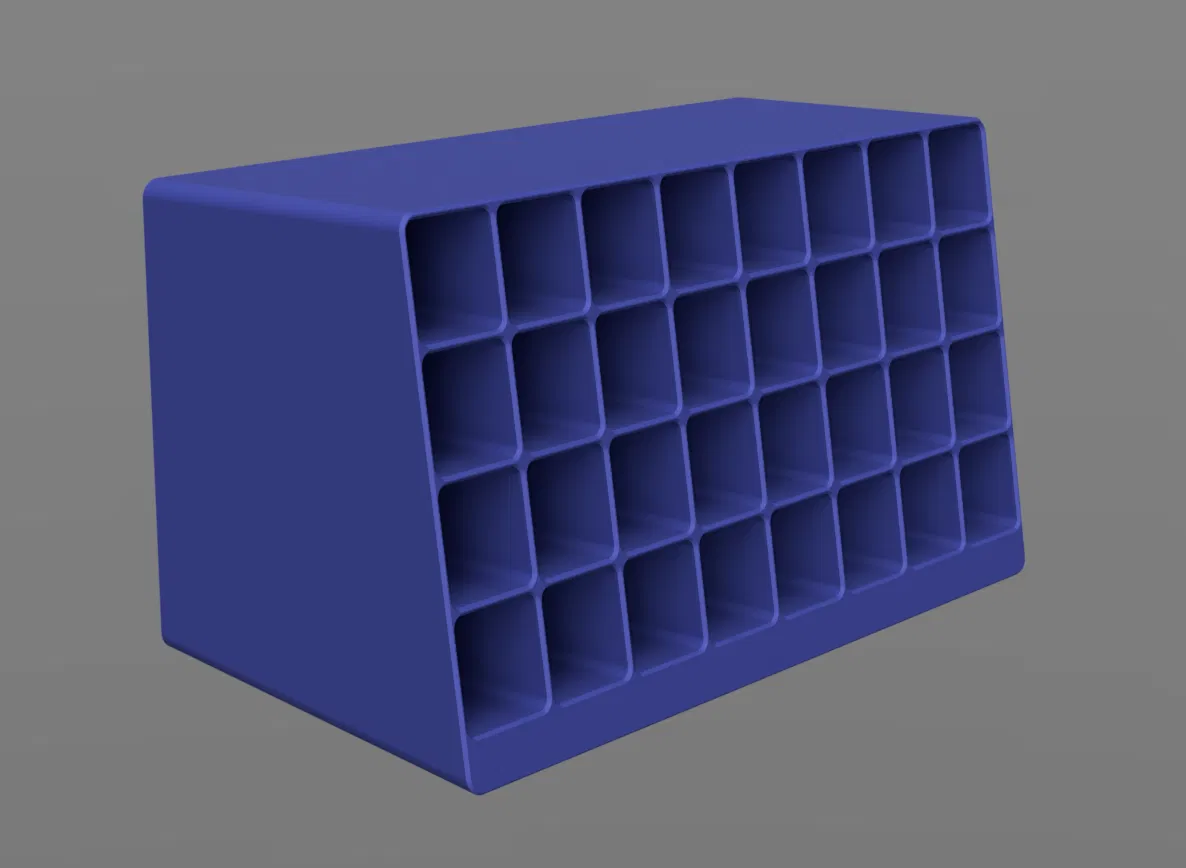

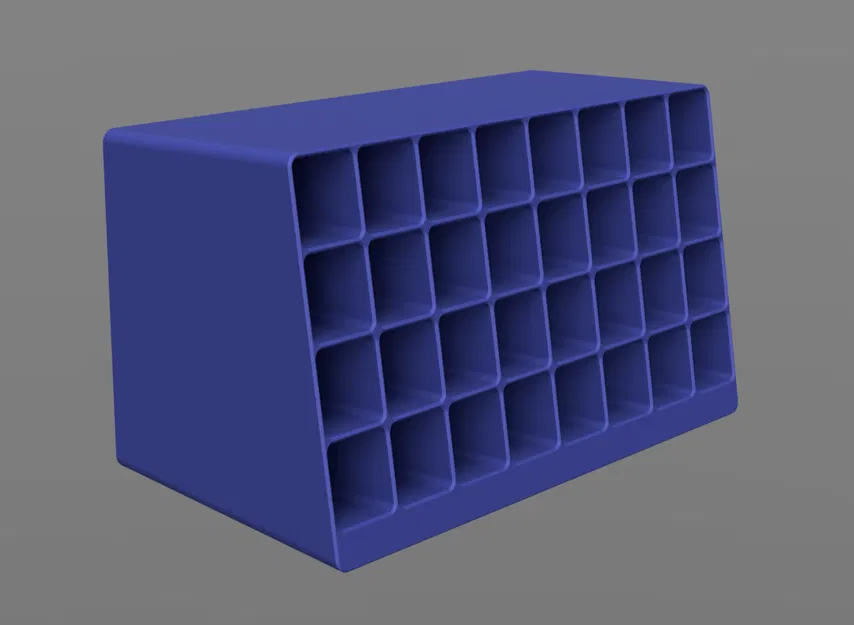

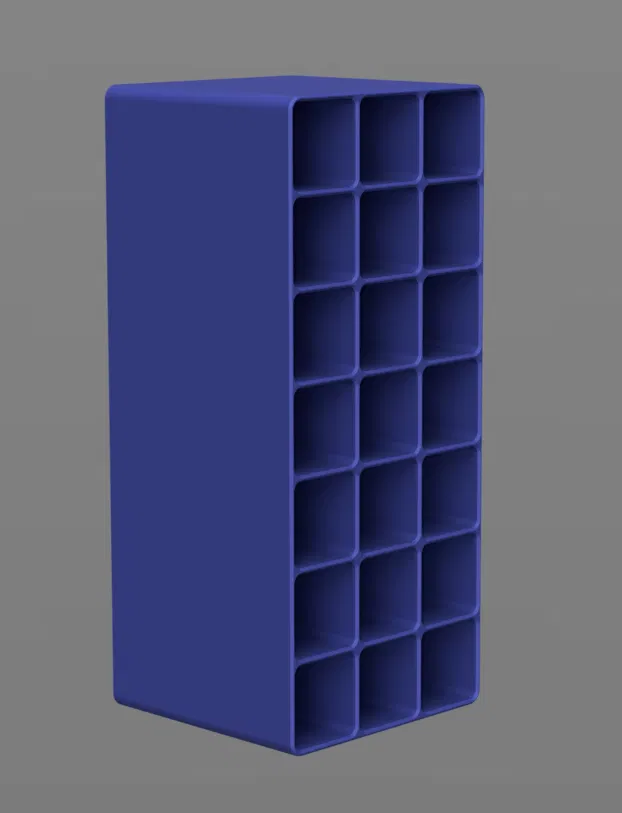

Giá đựng marker tham số (parametric)

Cần một cái giá đựng đúng chuẩn cho marker/bút/đồ khác của bạn? Vậy thì chỉ việc chỉnh thông số theo ý.

Có thể chỉnh
- Kích thước lỗ
- Số hàng và số cột lỗ
- Độ sâu lỗ
- Góc nghiêng
- Và các tham số khác nữa nếu bạn rành

Tất cả mẫu có sẵn (presaved) đều làm cho TwinMarkers của DanPen – lỗ 22x22mm và độ sâu lỗ 50mm

Hình sẽ được bổ sung sau

Cách chỉnh theo ý bạn

Mở Fusion360
- Nếu bạn chưa có Fusion thì tải ở đây: https://www.autodesk.com/products/fusion-360/personal

Mở phần parameters của model
- Bấm vào Modify
- Bấm Change Parameters

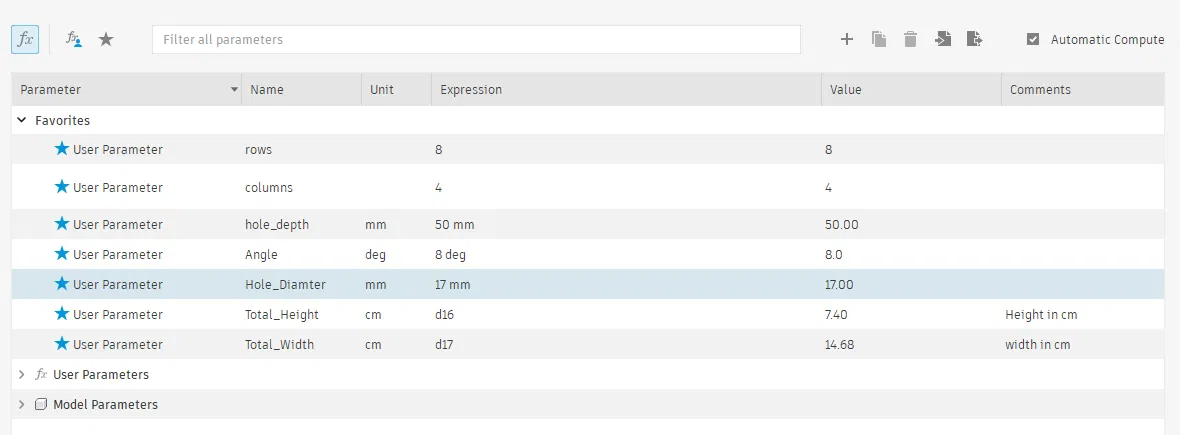

Chỉnh để ra “phiên bản của bạn”
- Đổi các con số trong khung đỏ
- Ở khung xanh bạn sẽ thấy chiều rộng và chiều cao của model sau khi hoàn thiện
- Có thể chỉnh thêm ở mục “User Parameters”, nhưng lưu ý là vài chỉnh sửa có thể làm hỏng model

Xuất file .STL
              (Cửa sổ Parameters phải đóng lại thì mới lưu được)- Chuột phải vào tên model
- Chọn Save as Mesh

Cài đặt file
- Kiểm tra định dạng file
- Kiểm tra đơn vị (unit)
- Đặt structure thành “One file”

**Lưu file
**- Nếu muốn thì đổi tên file
- Kiểm tra loại file
- Đổi nơi lưu (mở file explore bằng cách bấm ba dấu chấm)
- Bấm Save
