Khung gắn cảm biến môi trường Enviro+ và PMS5003 cho Raspberry Pi ...

Về

Được thiết kế để giám sát môi trường, Enviro+ cho Raspberry Pi cho phép bạn đo chất lượng không khí (khí thải ô nhiễm và hạt bụi), nhiệt độ, áp suất, độ ẩm, ánh sáng và mức độ tiếng ồn. Khi kết hợp với cảm biến hạt bụi, nó rất tốt để theo dõi chất lượng không khí ngay bên ngoài nhà bạn (thông tin thêm bên dưới), hoặc nếu không có cảm biến hạt bụi, bạn có thể sử dụng nó để theo dõi điều kiện trong nhà.

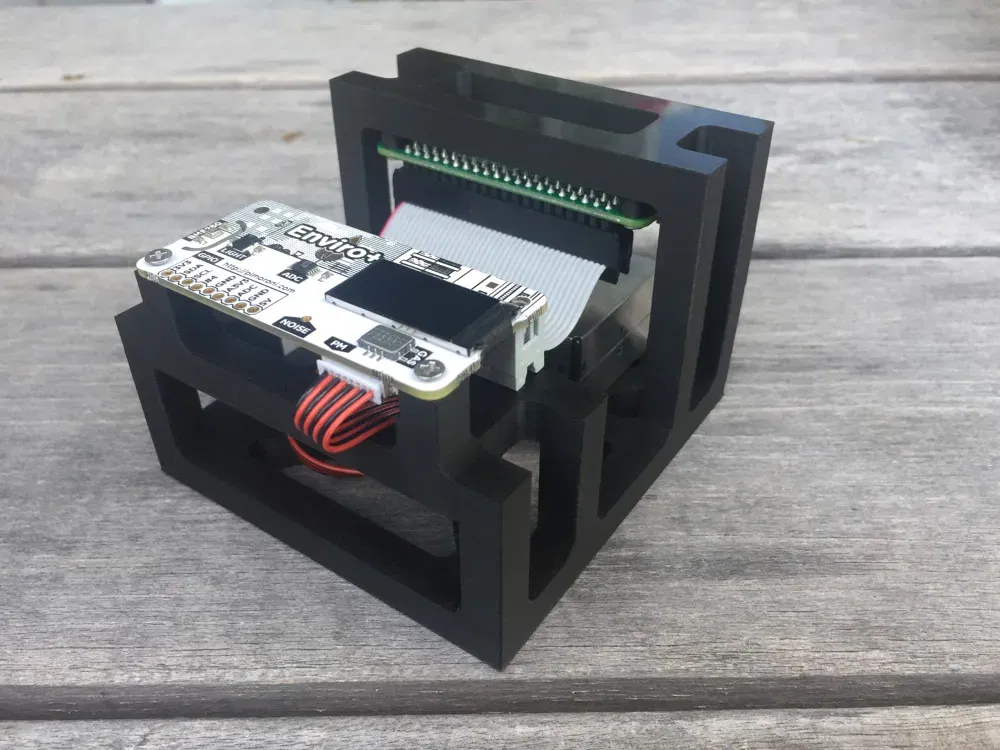

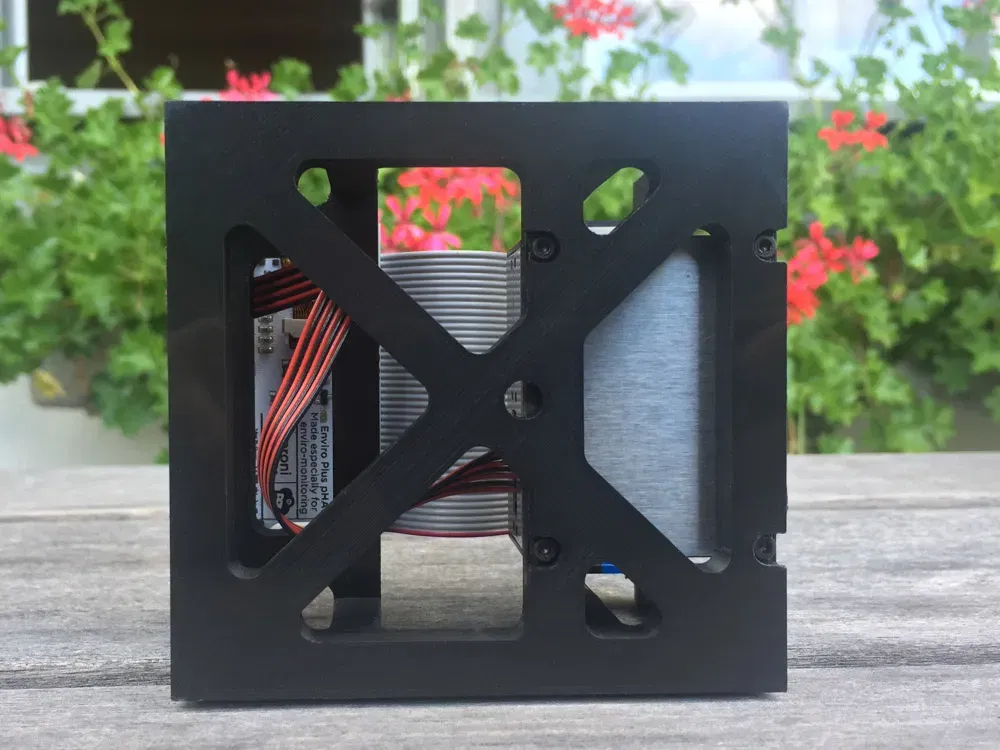

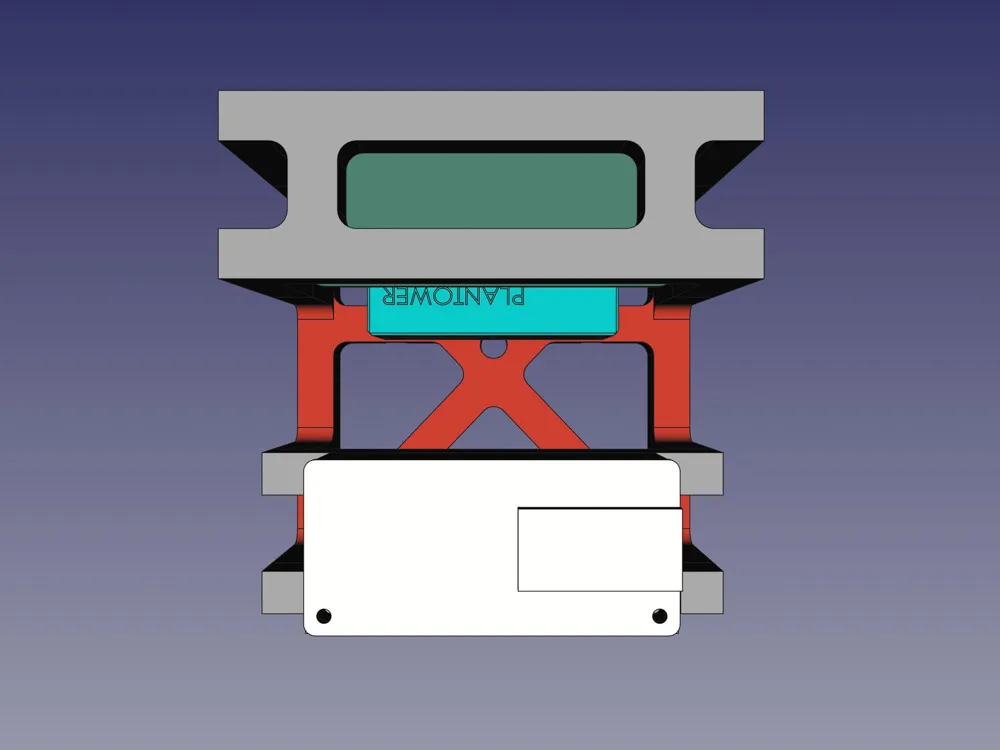

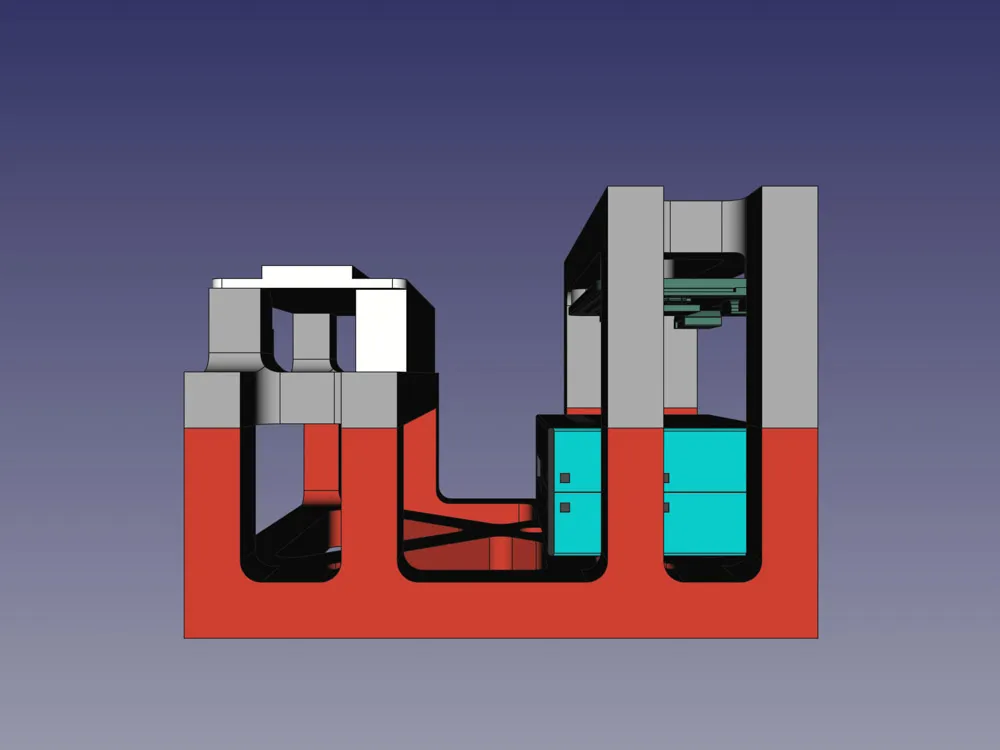

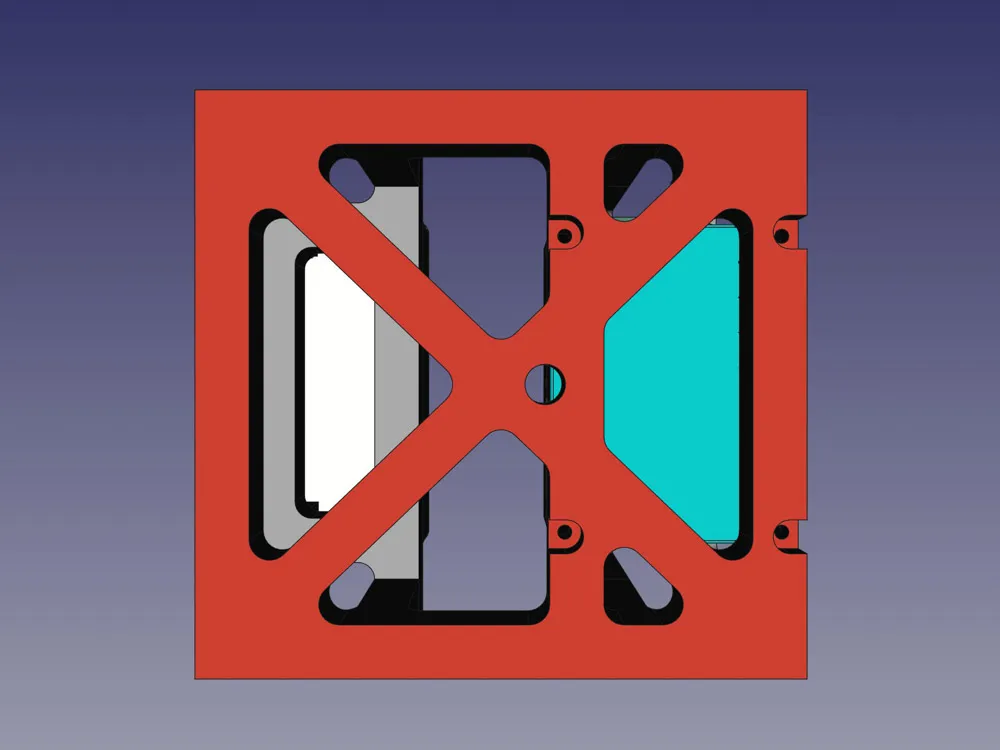

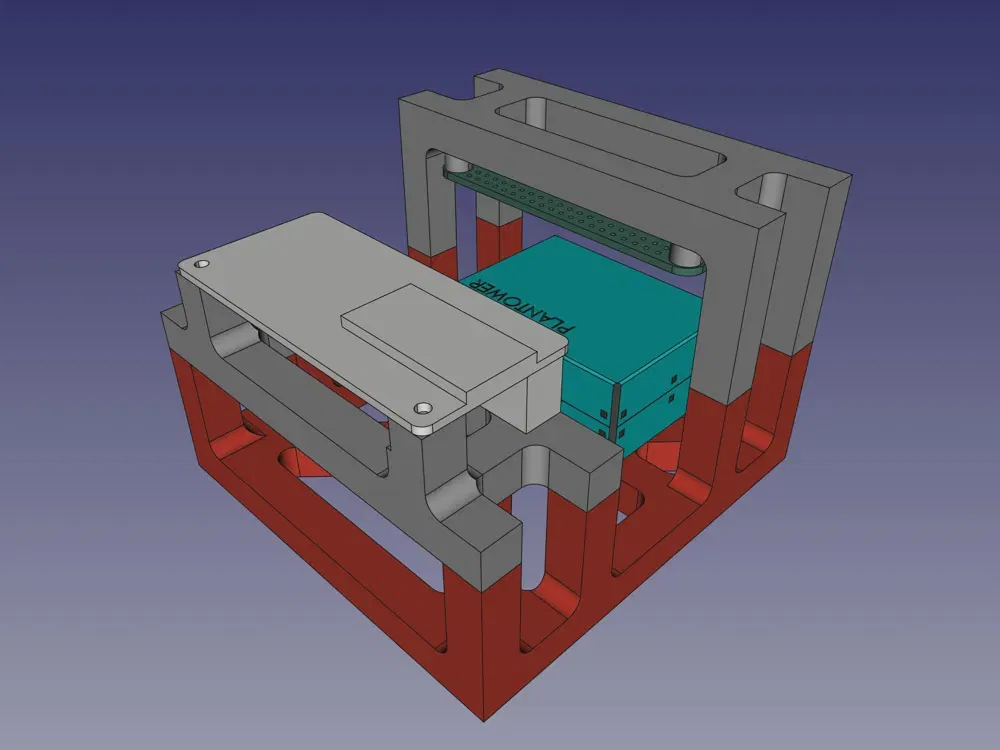

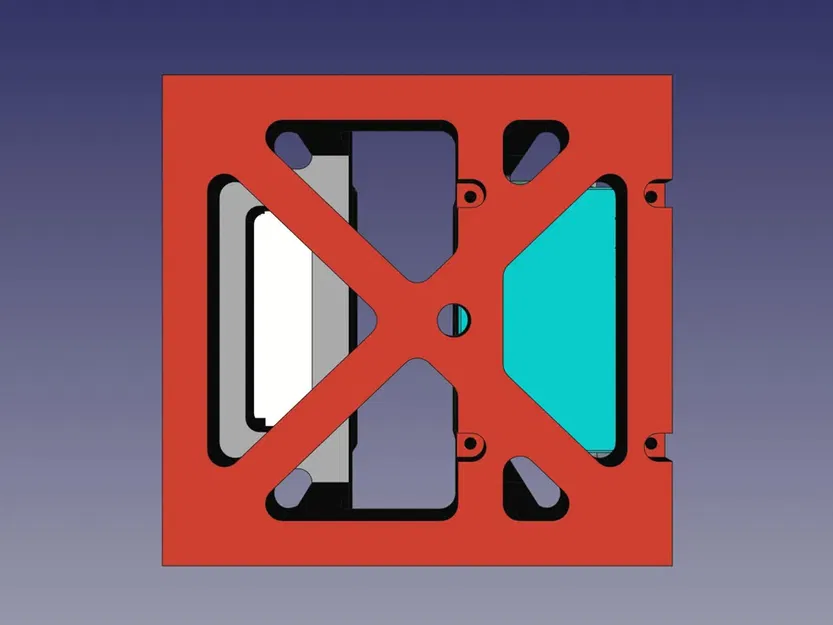

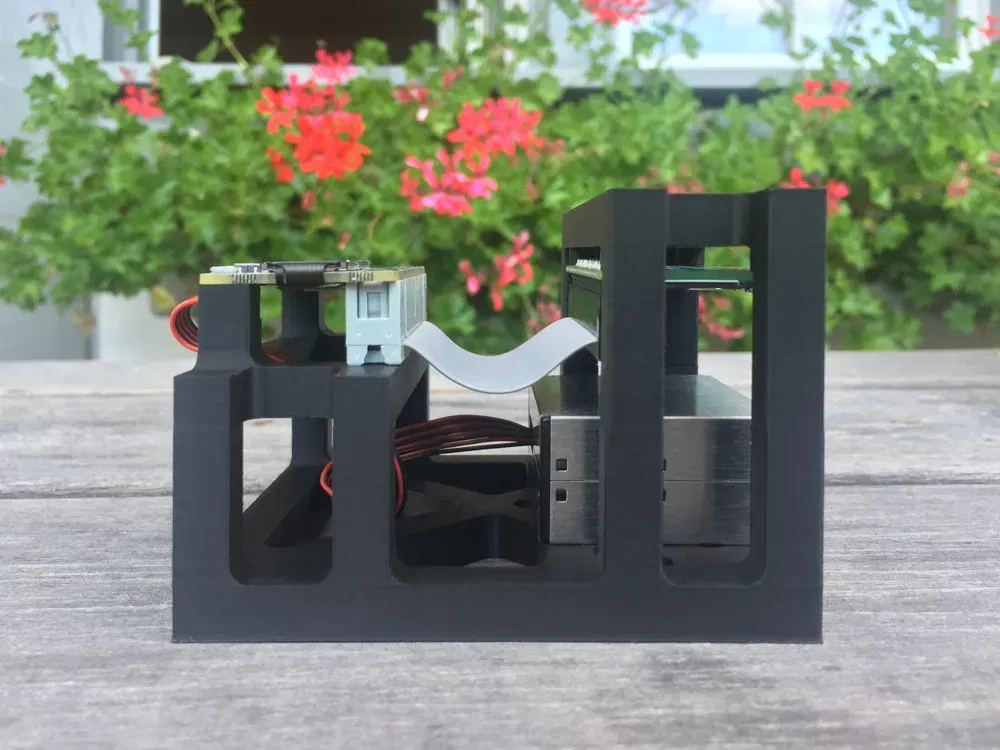

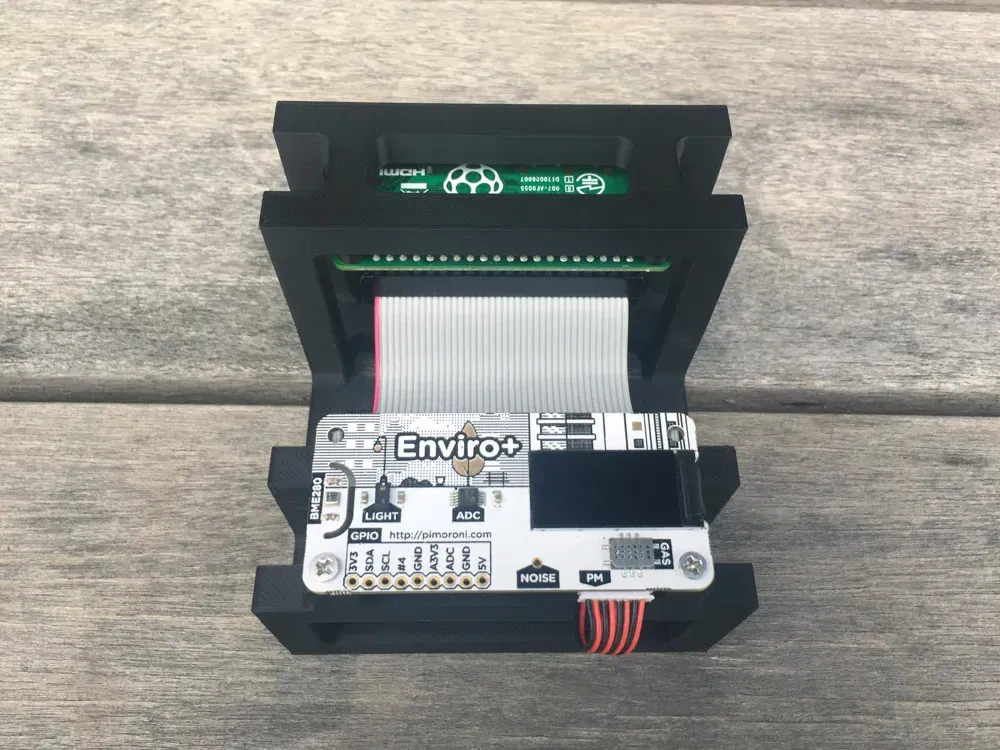

Các cảm biến trên Enviro+ rất nhạy. Thiết kế mặc định, nơi bảng cảm biến được đặt trực tiếp trên Raspberry Pi (Zero) không phải là tốt. Nhiệt từ CPU của RPi có ảnh hưởng lớn đến cảm biến nhiệt độ BME280. Để khắc phục điều này, tôi đã thiết kế một khung để gắn Raspberry Pi Zero, Enviro+ và PMS5003, nơi các chân GPIO được kết nối bằng cáp băng.

Lắp ráp

1 x Cáp băng Nam - Nữ, để kết nối Enviro+ với Raspberry Pi Zero.

4 x M2 4mm, để gắn PMS5003 vào khung.

8 x M2.5 4mm, để gắn Raspberry Pi và bảng Enviro+ vào khung.
