OpenSCAD: Hộp số hành tinh cho fischertechnik (v25)

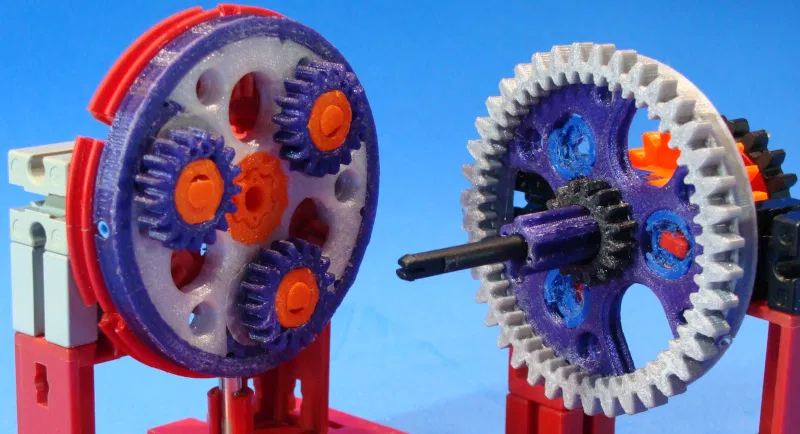

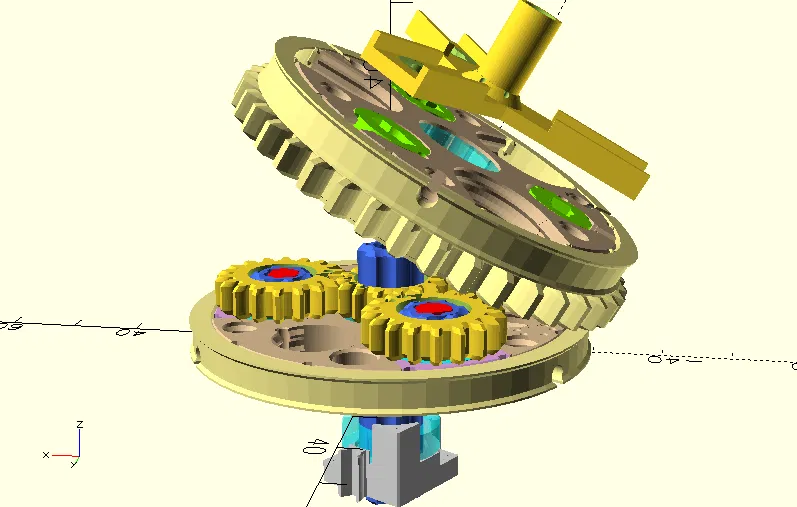

Hộp số hành tinh cho fischertechnik.

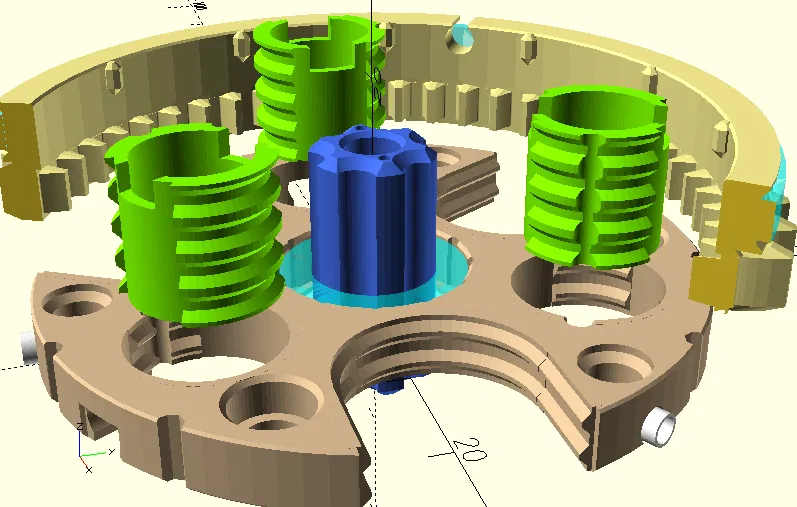

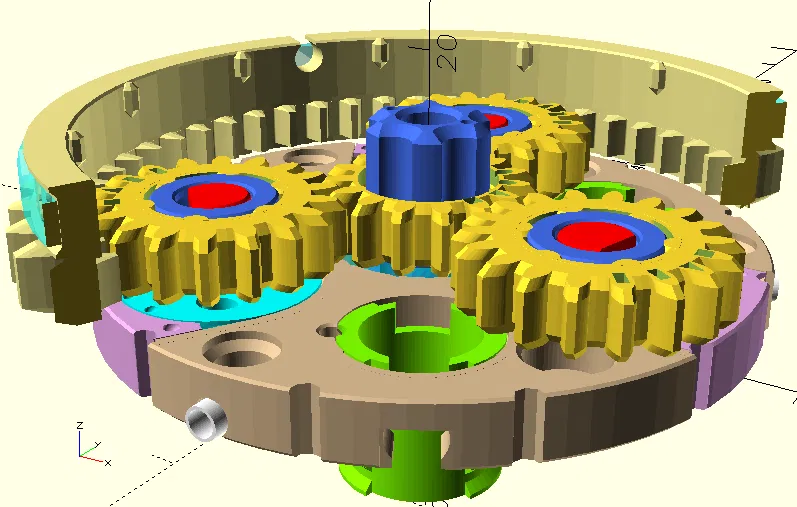

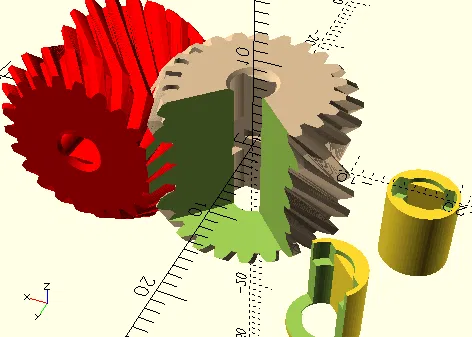

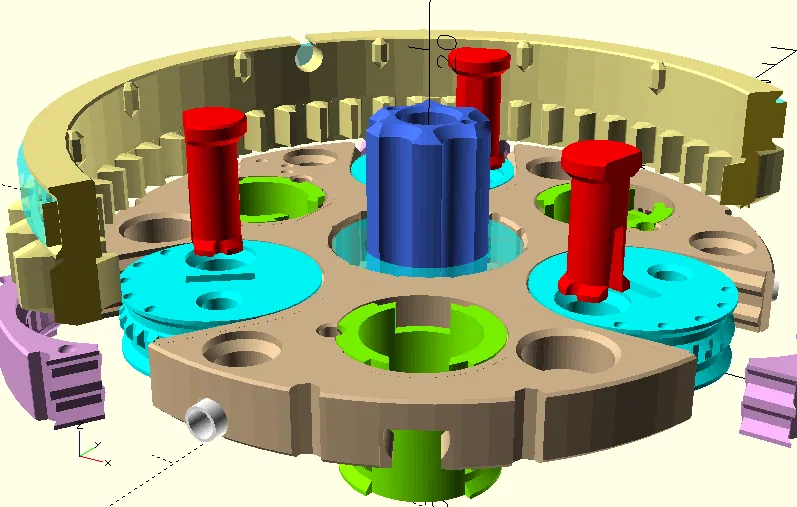

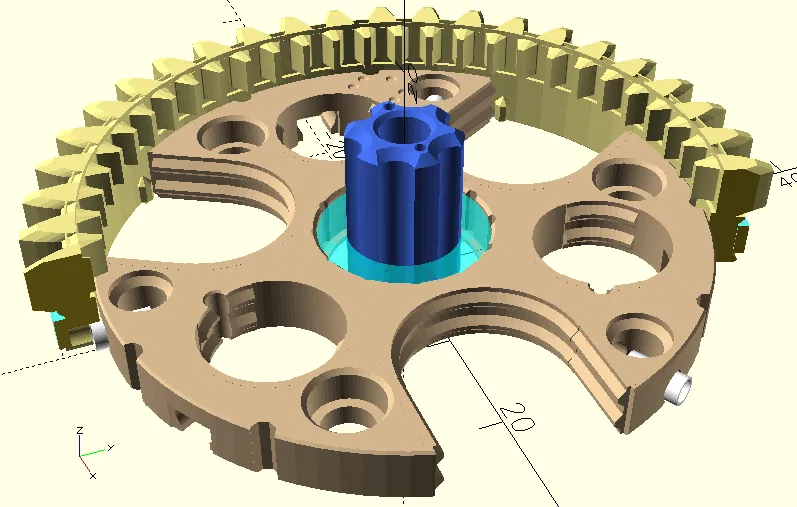

Đĩa mang (carrier) chứa 3 bánh hành tinh. Mỗi bánh được gối trong một mâm xoay riêng, nên khoảng cách tới bánh mặt trời (sun) có thể thay đổi. Các bánh hành tinh dùng module 1. Dùng chung với trục rỗng (Hohlwelle) 10 mm, lỗ trong 4 mm, từ ft-Teile25.scad.

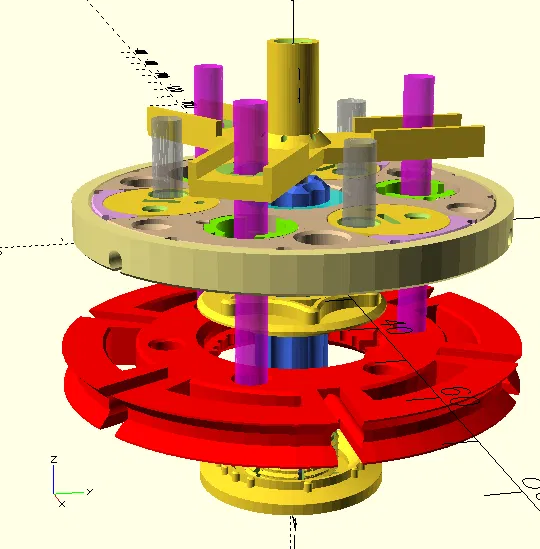

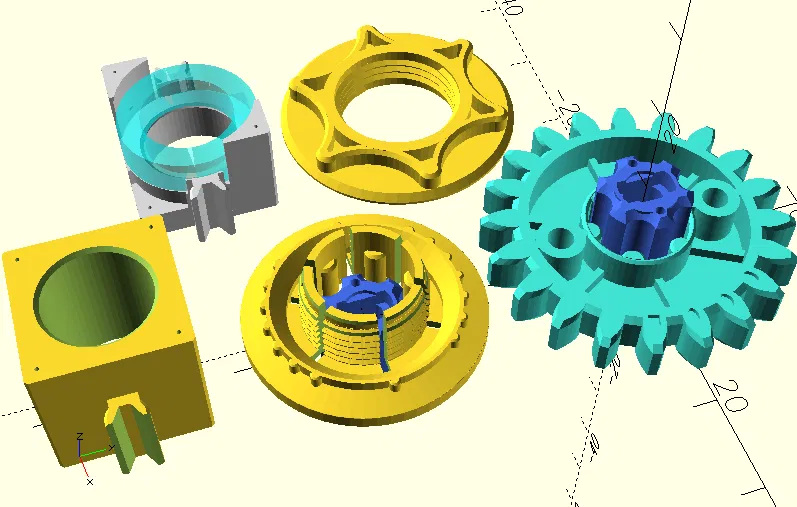

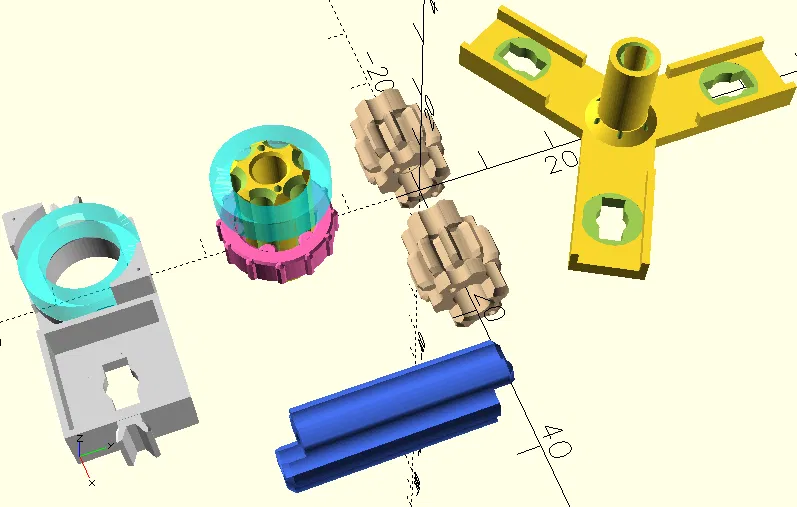

Đĩa mang có các cách adapter để gắn với mâm xoay ft (ft-Drehscheibe), chi tiết Statik, chốt ft (ft-Zapfen), và các kiểu chuyển tiếp khác.

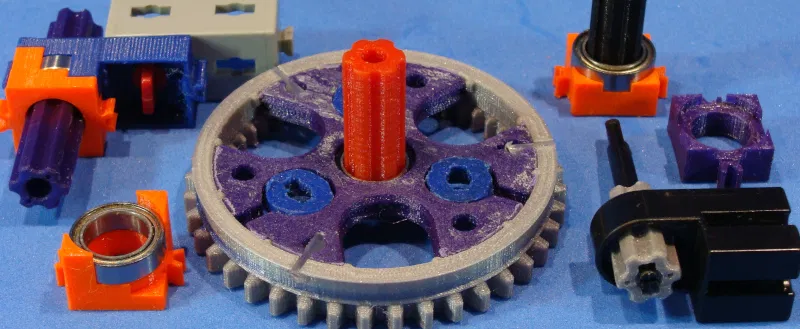

Được thiết kế để dùng vòng bi 15104 (ví dụ 6007Z). Nếu cần gấp thì in một dummy: Rohr(7.45, 5.05, 4, aoFase=0.5, auFase=0.5, iuFase=0.5, ioFase=0.5);

Cần thêm các file khác trong cùng series (v25)

Có thể tốn khá nhiều tài nguyên tính toán. Mẹo giúp chạy nhẹ hơn:

• Bao các bước dựng hình bằng render() { ... }
• Dùng F6 thay vì F5 (thực tế là render() cho tất cả)
• Chọn 'Draftmodus' trong tools-Basic25 (bánh răng sẽ thành các đĩa) !! Cài OpenSCAD nightly build, có multi-threading

Tiền tố ft- : chứa các phần tương thích fischertechnik Tiền tố tools- : chứa các phần generic, thuần hình học
