Insert Cuộn Filament Khô Cho Hộp Đựng Ngũ Cốc (UK) V2

Thiết kế lại từ bản V1 “quá tay” và thất bại của mình!

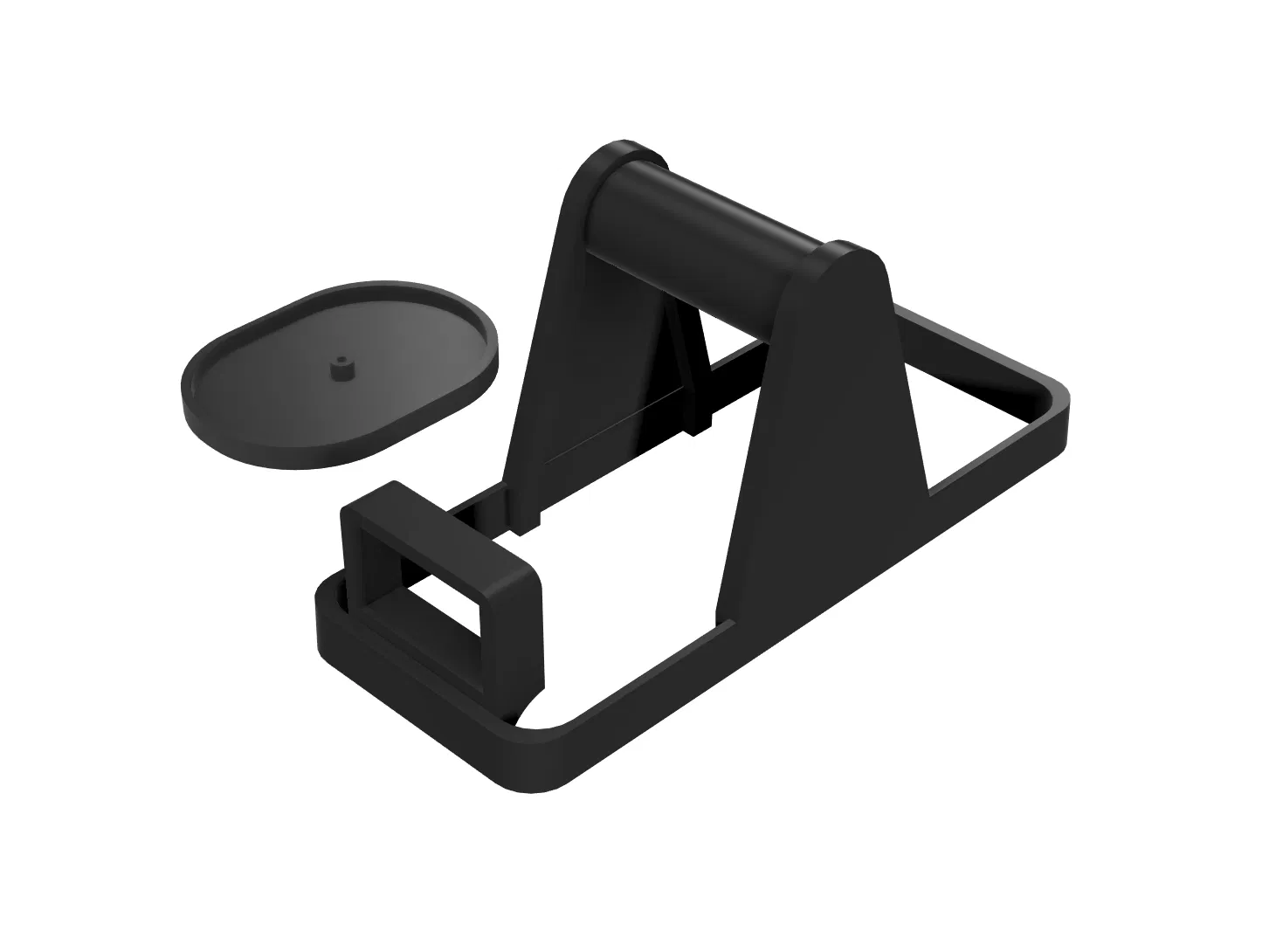

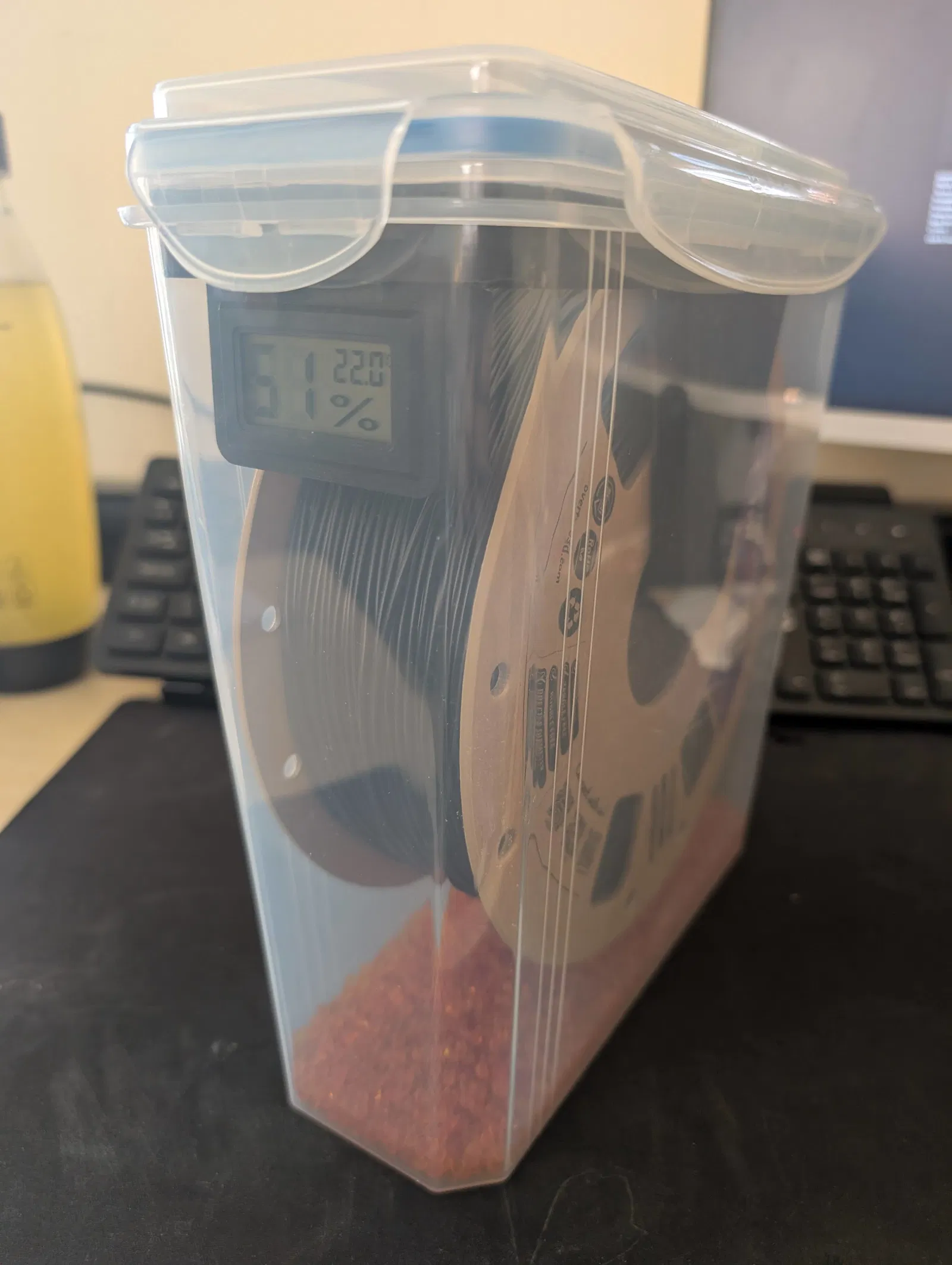

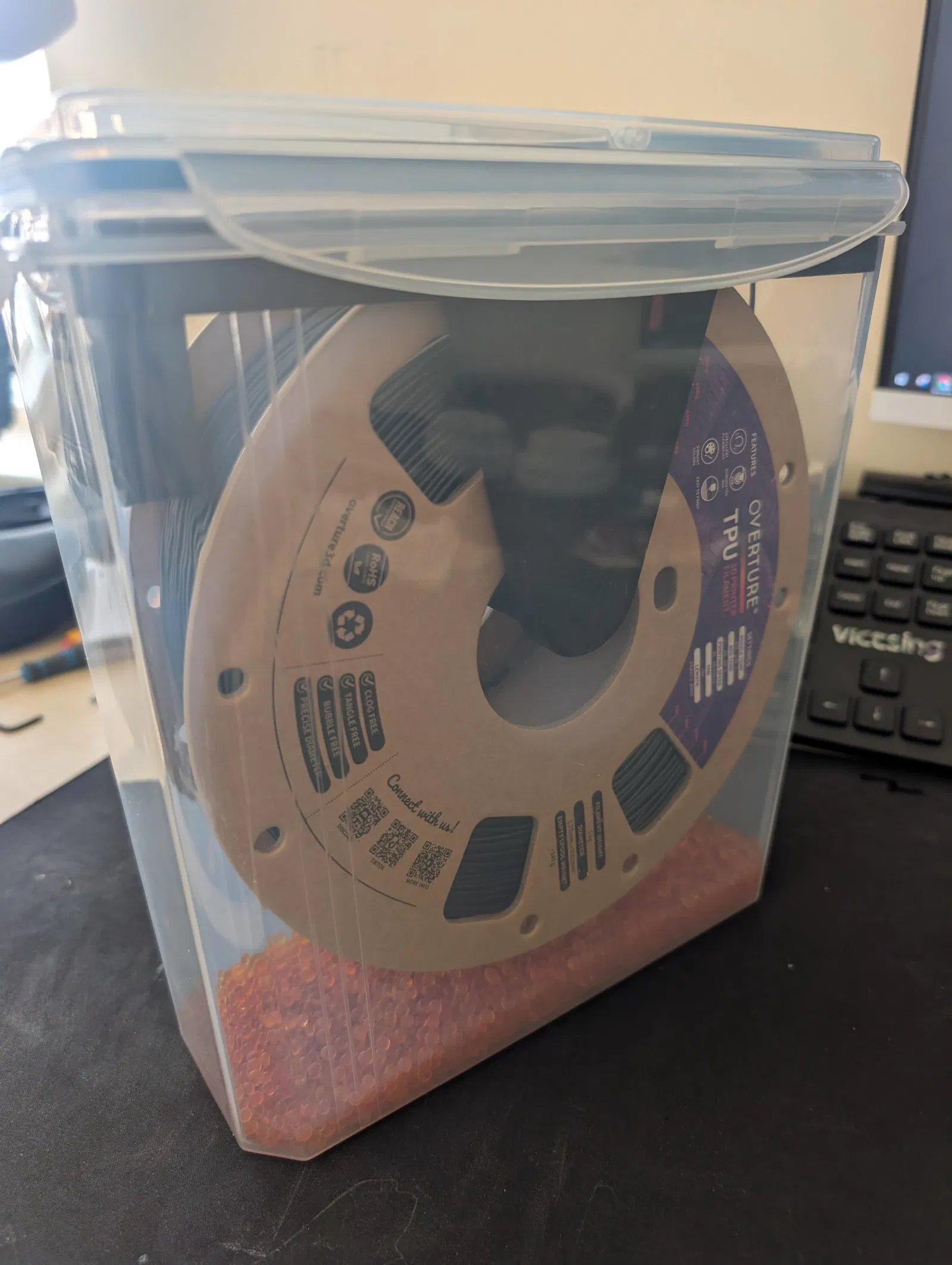

Mình thiết kế một insert Spool Holder cho hộp đựng ngũ cốc Addis Clip Tight Cereal Food Storage Container (3.7 Litre - Tall Rectangle), có kèm ngàm giữ Mini LCD Hygrometer Humidity Meter và một nắp TPU cho Easy Pour Lid, để có thể cấp filament trực tiếp từ hộp lưu trữ qua máy in.

Tất cả chi tiết nằm trong một file, nhập vào slicer dưới dạng các object/part riêng lẻ rồi auto rotate và arrange, mọi thứ đều vừa trên một plate. Miếng TPU Gasket/Cover không nằm trong file chính, bạn có thể tìm nó như một part riêng.

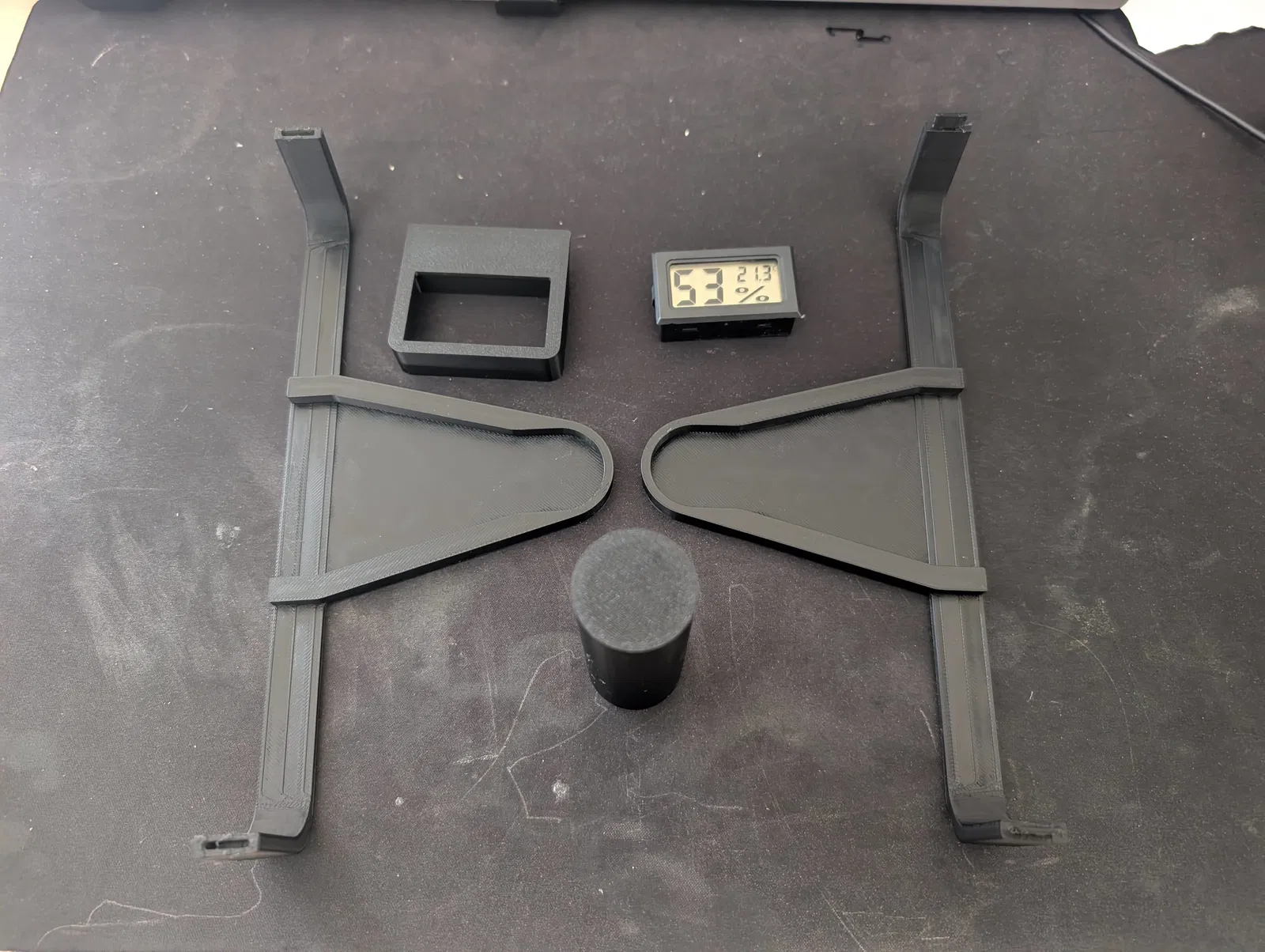

Cách lắp ráp:

• Dùng keo siêu dính (superglue) dán Spool Insert 1 và 2 lại với nhau.

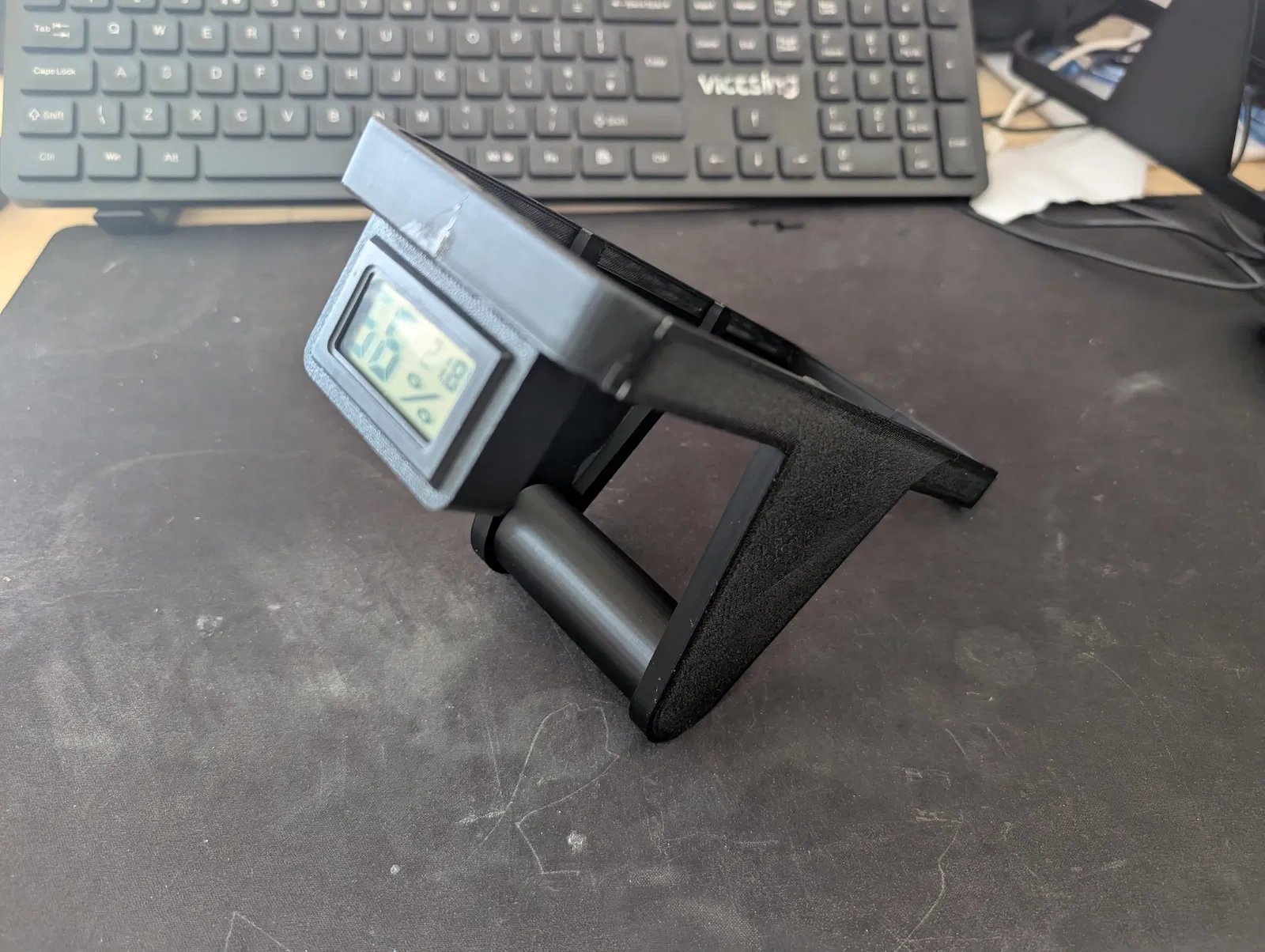

• Dùng keo siêu dính dán RH holder vào mặt trong của Spool Insert.

Mình cũng có upload các Elegoo Slicer Profiles (đã calibrate và test) cho Centauri Carbon:

• Printer profile - Elegoo Centauri Carbon 0.4mm Nozzle

• Filament Profile - Overture PLA Pro Black

• Process Profile - Cho filament ở trên với max VS @ 19mm3/s

• File Fusion 360 (để remix/edit)

• File STEP (để remix/edit)

Danh sách phần cứng mình dùng cho thiết kế này:

• Addis Clip Tight Cereal Food Storage Container 3.7 Litre Tall Rectangle With Easy Pour Lid and Locking Clips, Airtight Bpa Free, Clear Transparent

• 7 Pack Mini Hygrometer Indoor Humidity Meter, with Large LCD Display, Mini Digital Thermometer Humidity Gauge Meter, Indoor Thermometer Hygrometer Monitor for Home, Office, Greenhouse (Black)

• Sukh Orange Silica Desiccant Beads 430G - Indicating Silica Gel Beads Drying Silica Beads Reusable Silica Gel Desiccant Dehumidifier for Camera,Electronic,Books,Documents,Clothes,Painting,Jewelry

• OVERTURE PLA Plus (PLA+) Filament 1.75mm, Stronger & More Durable, Professional Toughness 3D Printer Filament, 1kg (2.2lbs), Cardboard Spool, High Precision +/- 0.02mm (Black)

• OVERTURE TPU Filament 1.75mm Flexible TPU 95A Soft 3D Printer Filament, 1kg Spool (2.2 lbs), Dimensional Accuracy +/- 0.02 mm (Black)
