Insert cuộn Filament cho thùng trữ khô dạng tub hộp ngũ cốc (UK) V1

• 22/02/26 - Không bị rối sợi nhưng mình vẫn chưa ưng, chắc mình “over-engineer” quá rồi! Quay lại CAD làm V2... In và test xong mình sẽ upload!

• 15/02/26 - Lúc lần đầu dùng thiết kế này để cấp TPU vào máy in sau khi đã upload, mình thấy có một vấn đề nhỏ: cuộn quay quá trơn trên bearing. Cái này tốt vì máy kéo filament nhẹ hơn, nhưng nó cũng không tự dừng sau khi kéo xong! Làm cuộn bị tuột ra 1–2 vòng! Để xem print này có bị rối không...

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

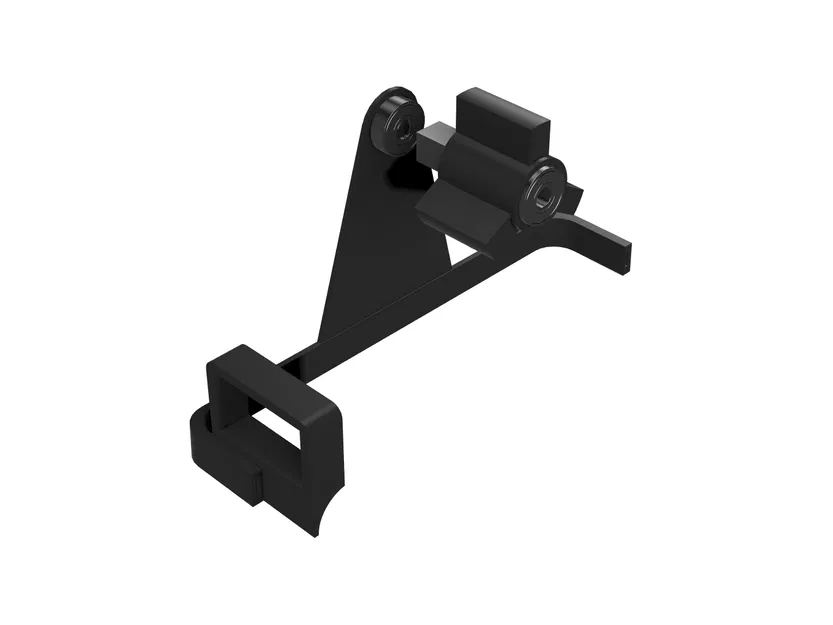

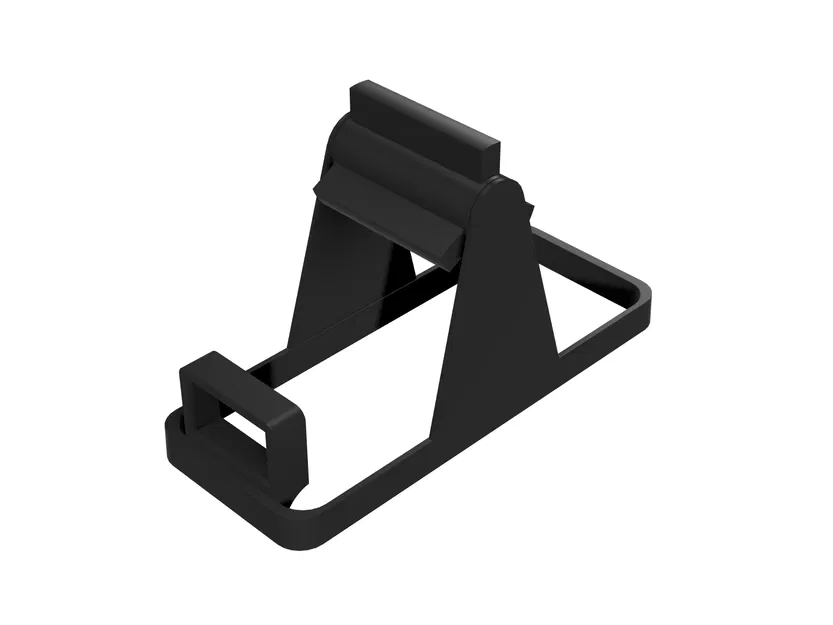

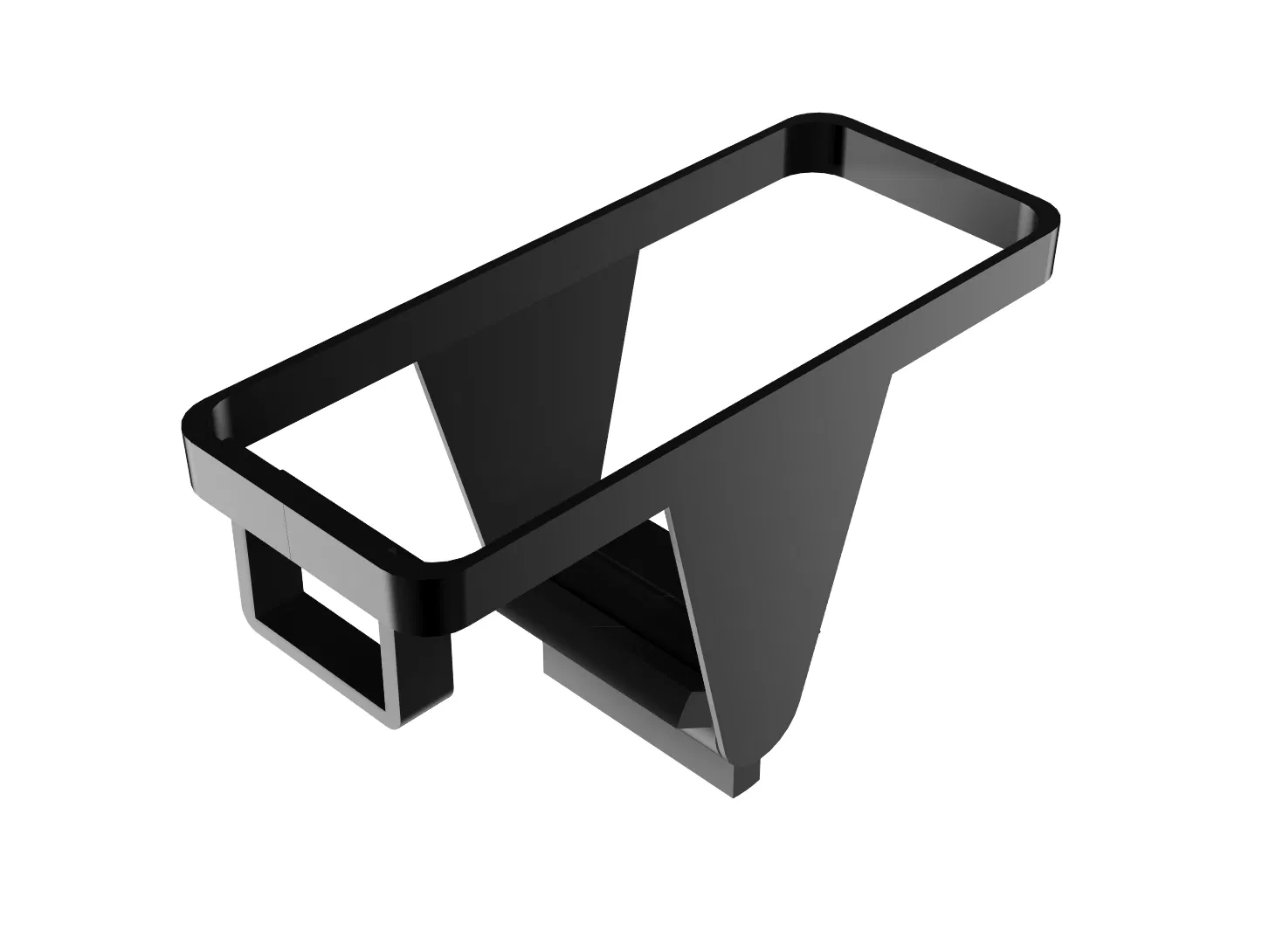

Mình thiết kế một insert Spool Holder cho hộp đựng ngũ cốc Addis Clip Tight Cereal Food Storage Container (3.7 Litre - Tall Rectangle), có kèm ngàm giữ Mini LCD Hygrometer Humidity Meter và một nắp/miếng che TPU cho Easy Pour Lid, để mình có thể cấp filament trực tiếp từ trong hộp qua máy in.

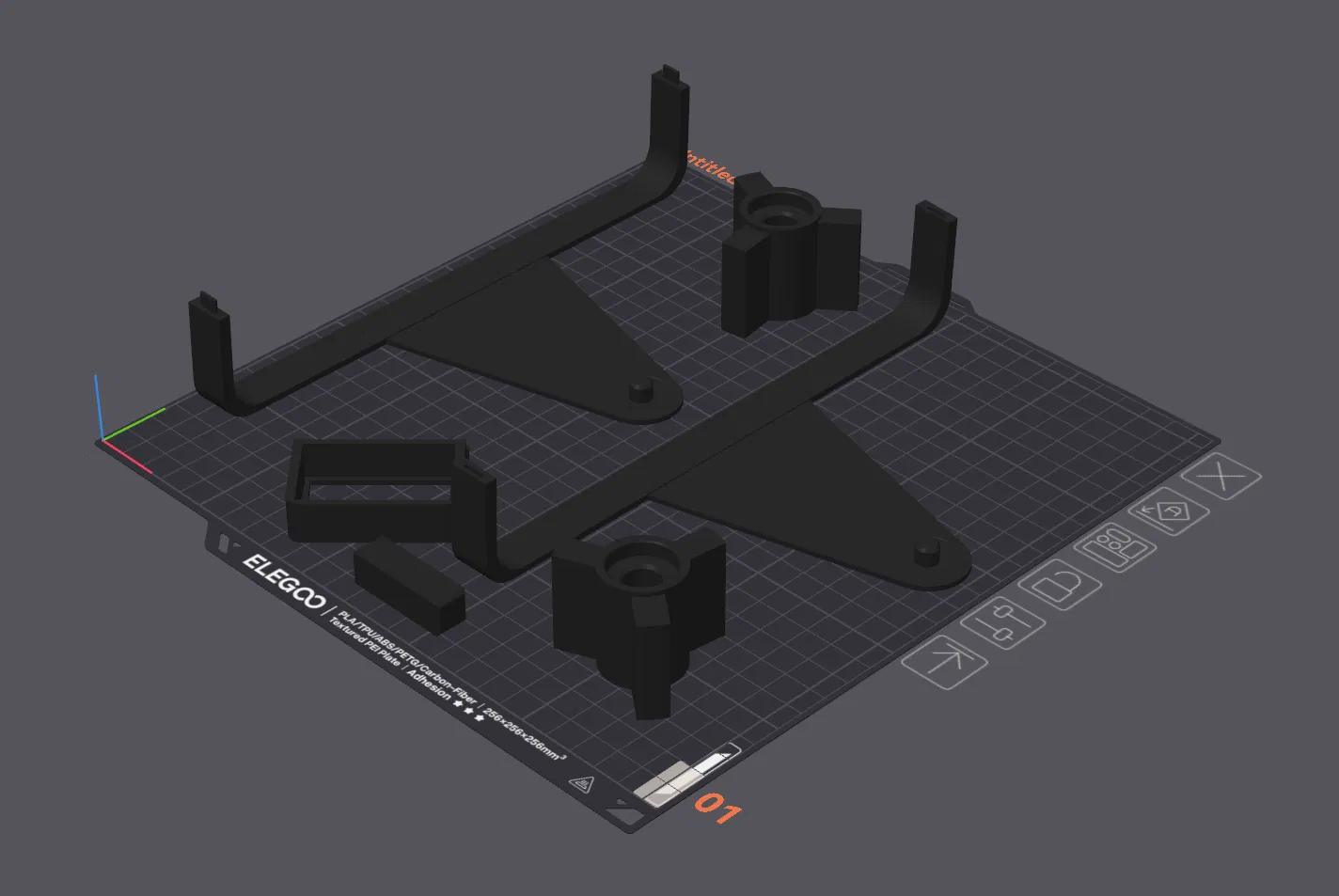

Tất cả các phần chính nằm trong một file: import vào slicer dưới dạng các object/part riêng lẻ rồi auto rotate và arrange, tất cả đều vừa trên một plate. Riêng miếng TPU Gasket/Cover không nằm trong file chính, bạn có thể tải phần này như một part riêng.

Cách lắp ráp:

• Dùng keo siêu dính (superglue) dán Spool Spindle 1 và Spool Spindle 2 lại với nhau, nhớ đặt Spool Peg vào giữa.

• Dùng superglue dán Spool Insert 1 và 2 lại với nhau.

• Dùng superglue dán ngàm RH holder vào mặt trong của Spool Insert.

• Tùy chọn - Dùng superglue dán bearing vào các peg của Spool Insert hoặc vào Spool Spindle. Cá nhân mình dán bearing vào peg của Spool Insert, phòng khi cần in spindle kích thước khác cho những cuộn filament khác.

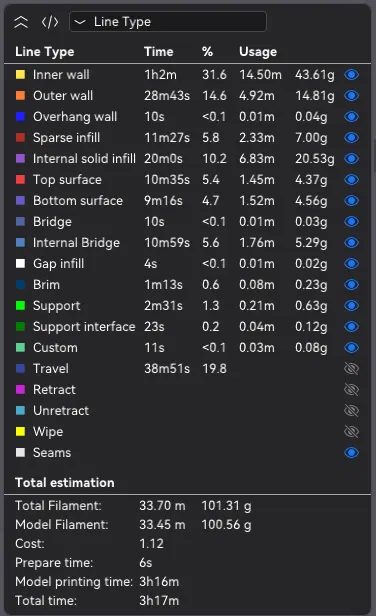

Mình cũng đã upload các Profiles (đã calib và test) cho Elegoo Slicer gồm:

• Printer profile - Elegoo Centauri Carbon nozzle 0.4mm

• Filament Profile - Overture PLA Pro Black

• Process Profile - Cho filament ở trên với max VS @ 19mm3/s

• File Fusion 360 (để remix/chỉnh sửa)

• File STEP (để remix/chỉnh sửa)

Danh sách phần cứng (hardware) mình dùng cho thiết kế này:

• Addis Clip Tight Cereal Food Storage Container 3.7 Litre Tall Rectangle With Easy Pour Lid and Locking Clips, Airtight Bpa Free, Clear Transparent

• 7 Pack Mini Hygrometer Indoor Humidity Meter, with Large LCD Display, Mini Digital Thermometer Humidity Gauge Meter, Indoor Thermometer Hygrometer Monitor for Home, Office, Greenhouse (Black)

• Sukh Orange Silica Desiccant Beads 430G - Indicating Silica Gel Beads Drying Silica Beads Reusable Silica Gel Desiccant Dehumidifier for Camera,Electronic,Books,Documents,Clothes,Painting,Jewelry

• IMAGINE 20 Pcs 608 2RS Ball Bearings – Bearing Steel and Double Rubber Sealed Miniature Deep Groove Ball Bearings (8mm x 22mm x 7mm)

• OVERTURE PLA Plus (PLA+) Filament 1.75mm, Stronger & More Durable, Professional Toughness 3D Printer Filament, 1kg (2.2lbs), Cardboard Spool, High Precision +/- 0.02mm (Black)

• OVERTURE TPU Filament 1.75mm Flexible TPU 95A Soft 3D Printer Filament, 1kg Spool (2.2 lbs), Dimensional Accuracy +/- 0.02 mm (Black)
