Mình làm bộ timer này cho đúng nhu cầu của nhóm mình, nhưng nghĩ cũng nên up file lên cho ai cần. Đây hoàn toàn không phải dự án “đầy đủ” đâu, sẽ cần bạn tự sáng tạo và mày mò thêm thì mới chạy ổn được.

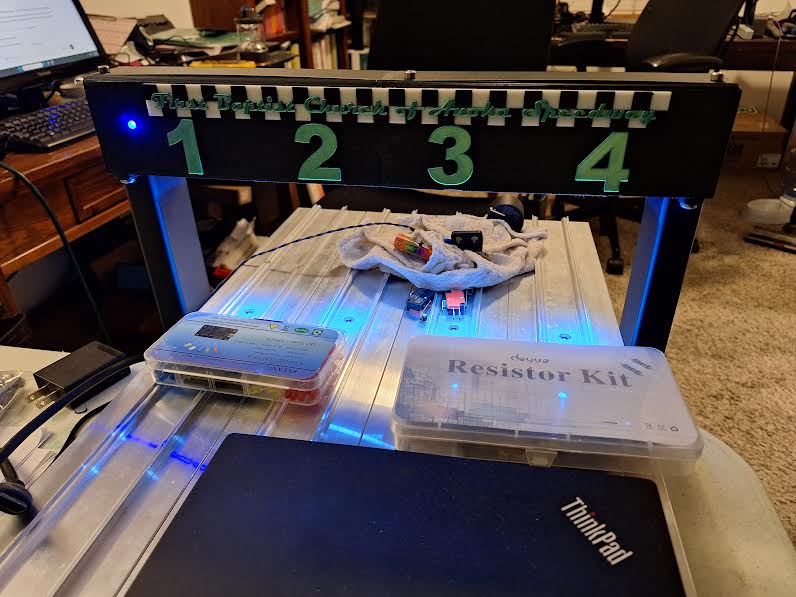

Timer này dùng cho đường đua Pinewood Derby BestTrack 4 lane. Dự án này dựa trên https://dfgtec.com/, nhưng https://billvsderbytimers.weebly.com/minimal-hw-designs.html cũng có thể dùng. Dự án này kiểu “tiết kiệm hết mức”, nên mấy món như màn hình hiển thị digital và cổng xuất phát tự động (automatic start gate) không dùng để giảm chi phí (mình dùng hiển thị bằng DerbyNet trên laptop để đưa kết quả ra TV màn hình lớn).

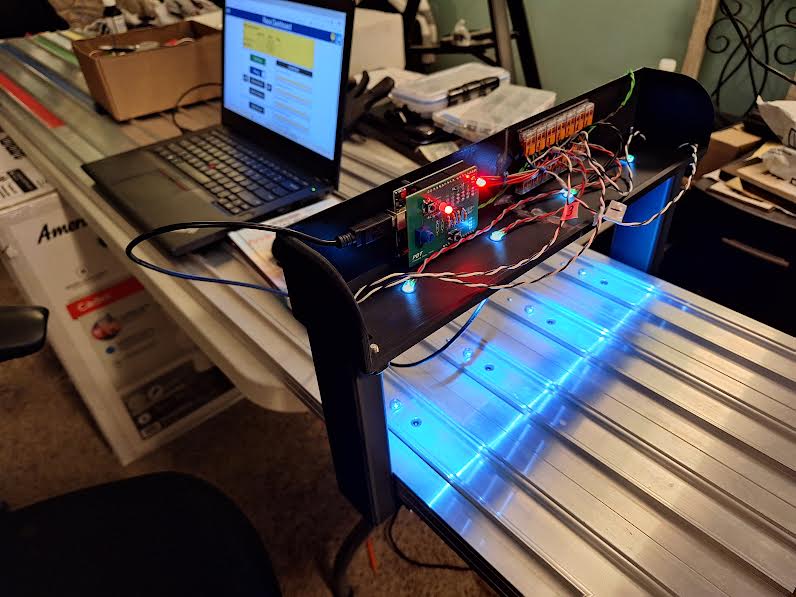

Một vài ghi chú về thiết kế: Lúc đầu đường đua dự tính làm dạng mở nắp (open top) để lộ phần electronics. Sau đó đổi ý là cần có nắp, nên mấy thứ như đèn trạng thái (status light) và công tắc reset phải dời vị trí để có thể thao tác từ bên ngoài. Thay vì in lại, mình khoan lỗ để đi dây ra ngoài, gắn đèn trạng thái và công tắc reset. Nắp cũng được khoan lỗ bắt vít và các gối đỡ nắp (lid supports) được dán cố định.

Trừ khi bạn có máy in khổ lớn, khả năng cao bạn sẽ phải cắt (split) model khá to này thành nhiều phần nhỏ hơn rồi dán lại. Mình dùng Orca slicer để split model và tạo dovetail để dán các phần lại với nhau.

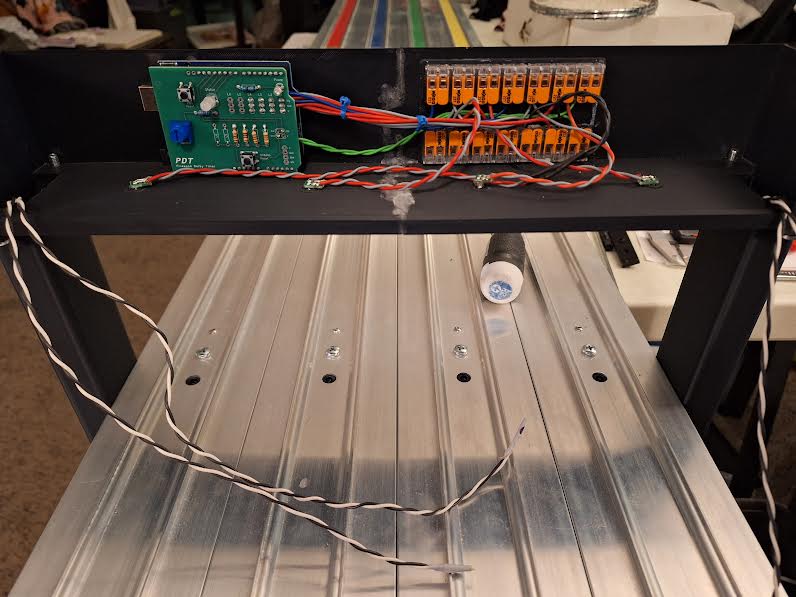

Có kèm một plate để gắn Wago lever locks nhằm làm các mối nối điện.

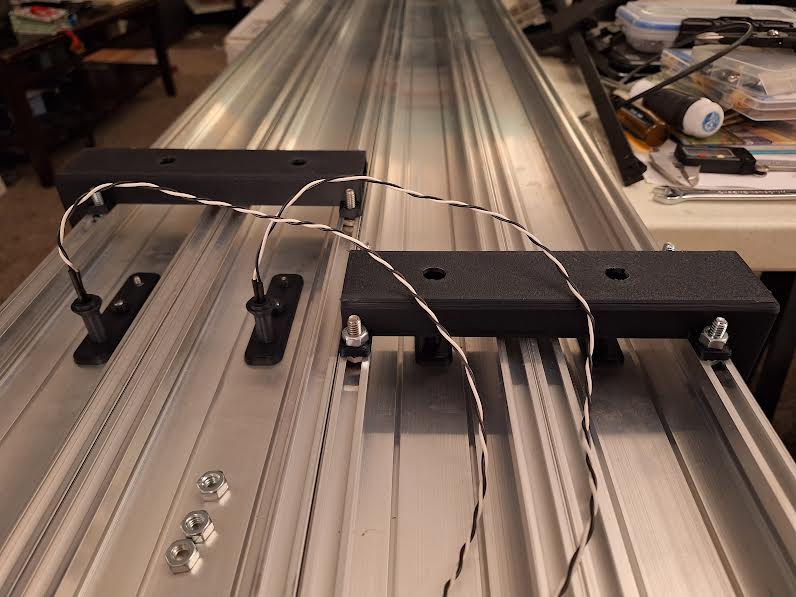

Đây là loại switch mình dùng cho start gate và nút reset, trong file có sẵn các bracket đi kèm.

https://www.amazon.com/WWZMDiB-Micro-Switch-V-15-Suite/dp/B09YXZGDVC/ref=sr_1_3?crid=1EPHURN9MMYSZ&dib=eyJ2IjoiMSJ9.gIMEnlw0m-Tracm7LGldZUDFHNXUN7I80p0vI85X96x48p7onsgqpVIdeFXdc_s3Tdg4RooymBdhsYiI1tIsYOYsxlFIHCvzrt98W0ZO_VxnKveAygJIoVQQXx357UgUnyHOOSvkjMXtJ8Vyb75SI8gKVKj3e_B6GXRe4tClk8EAQPnOk8mhnK_1syectsSqMUhgINVRn7rKEqK-SCWJktEhZTB2xz82-FxxqcRre0g.4DLYpPT3v_4xv0QOau7Fzy3eLEPcskTpCxz_N4YTJNg&dib_tag=se&keywords=micro%2Bswitches&qid=1772254272&sprefix=micro%2Bswitches%2Caps%2C150&sr=8-3&th=1

Chúc bạn làm vui vẻ và thành công!
