OpenSCAD: Bánh răng & bộ truyền hành tinh (v25)

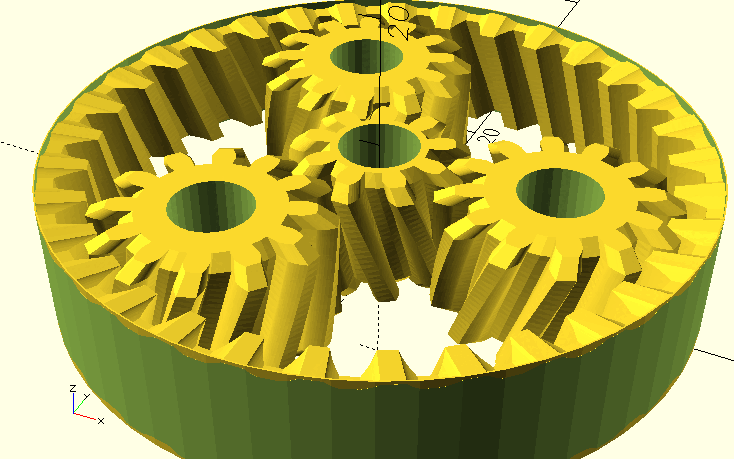

Bánh răng thẳng, bánh răng vòng (ring gear), bộ hành tinh (planetary set):

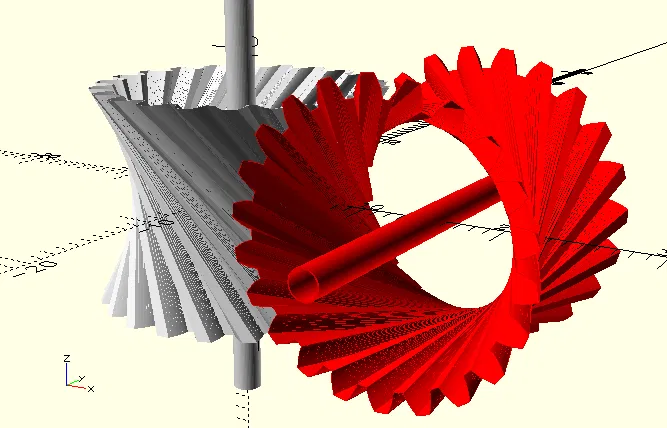

- Có thể tinh chỉnh biên dạng răng: bo nắp (caps), thắt vào (inzug), đường biên/contour (chỉ với Hohlrad), răng nghiêng (helical)
- Các bánh hành tinh được thêm dấu để canh vị trí lắp
- Số răng được dập nổi/khắc lên (với nozzle 0,25 mm thì ngay cả module 1 vẫn còn nhìn rõ)
- Có chế độ xem mặt cắt (section view)
- Có animation

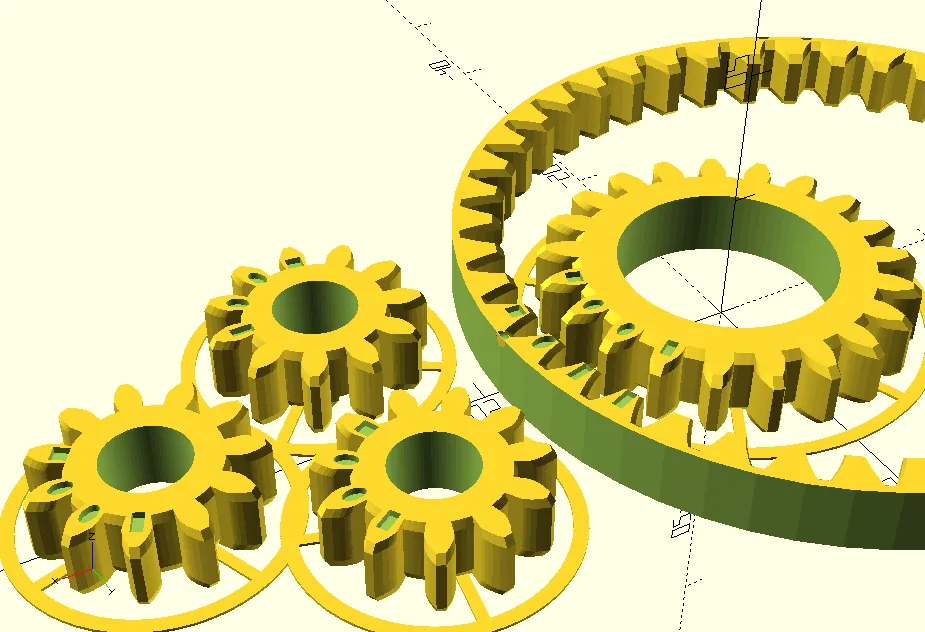

- Quản lý vị trí in và vị trí lắp
- Khi in sẽ tự thêm brim (Haftrand)
- Phần “ruột” (ổ bi, truyền động) của bánh răng thẳng, bánh mặt trời (sun) và bánh hành tinh có thể truyền vào dưới dạng children()

Cần thêm các file khác trong cùng series (v25)

Có thể ngốn khá nhiều tài nguyên tính toán. Mẹo để đỡ nặng:
- Bao các bước dựng hình bằng render() { ... }
- Dùng F6 thay vì F5 (thực tế là: render() cho mọi thứ)
- Chọn 'Draftmodus' trong tools-Basic25 (bánh răng sẽ được thay bằng các đĩa)
!! Cài OpenSCAD nightly build, có hỗ trợ multi-threading
