Counterswirl Top

Giờ có phiên bản thế hệ mới của thiết kế này: Counterswirl Top - Generation 2.

Muốn khoe con top của bạn hả? Tải của mình nè.

Thay đổi kích thước (Resizing)

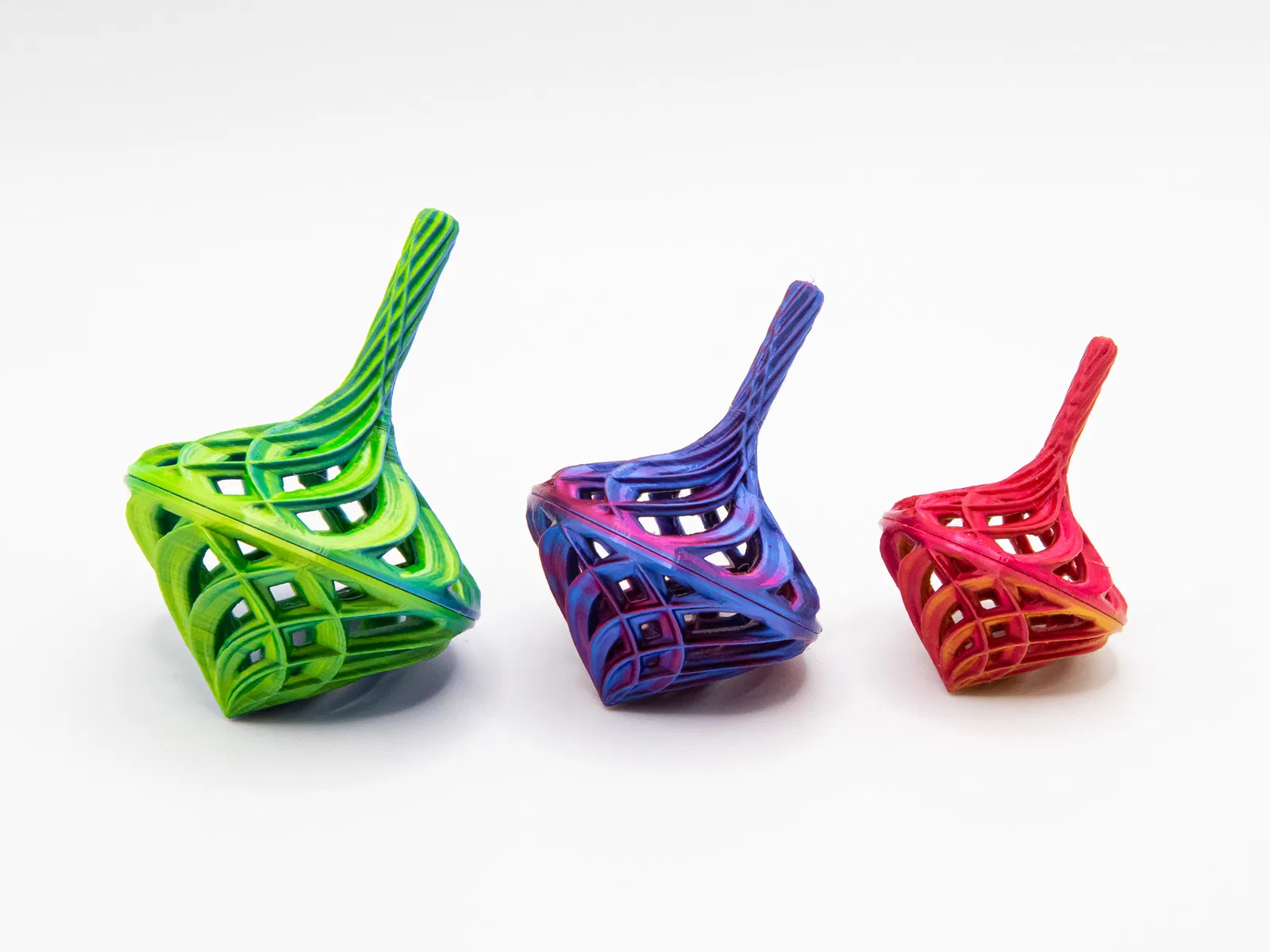

Mình có thử in mẫu này và vài mẫu top khác của mình ở nhiều kích thước khác nhau. Mình thấy mẫu này quay ổn định nhất ở 100%. Ở 85% và 70% thì vẫn quay tốt nếu xoay nhẹ, nhưng một số bản in sẽ quay hơi “lạc” nếu bạn xoay mạnh tay hơn. Mấy cái đó nhìn chung vẫn canh thẳng và đầu tip cũng sạch. Nên mình đoán là với thiết kế này, khi thu nhỏ thì độ thẳng hàng (alignment) sẽ nhạy hơn.

Mình đã cập nhật file 3MF và GCODE để giảm Elephant Foot Compensation từ 0.2 mm xuống 0.05 mm. Việc này giúp giảm đáng kể đường mí (seam) thấy rõ giữa hai phần. Như thường lệ, kết quả còn tùy mấy “thủ phạm quen mặt”: máy in của bạn, loại filament bạn dùng, và các setting khác.

Nếu top của bạn bị lắc nhẹ, kiểm tra phần tip xem có chỗ nào hơi gờ/cấn nhỏ không, rồi dùng dao bén gọt nhẹ đi.

Tóm tắt (Summary)

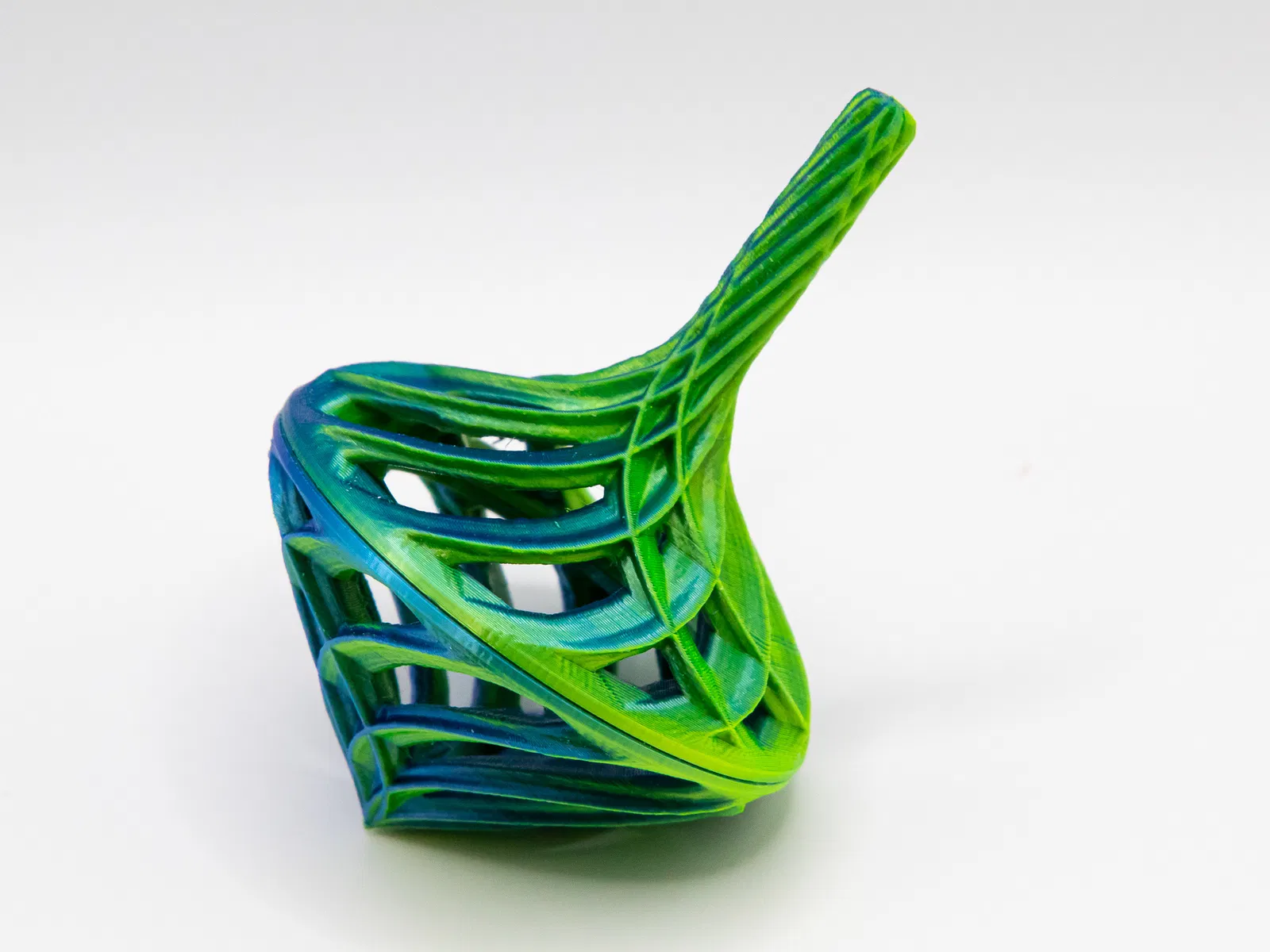

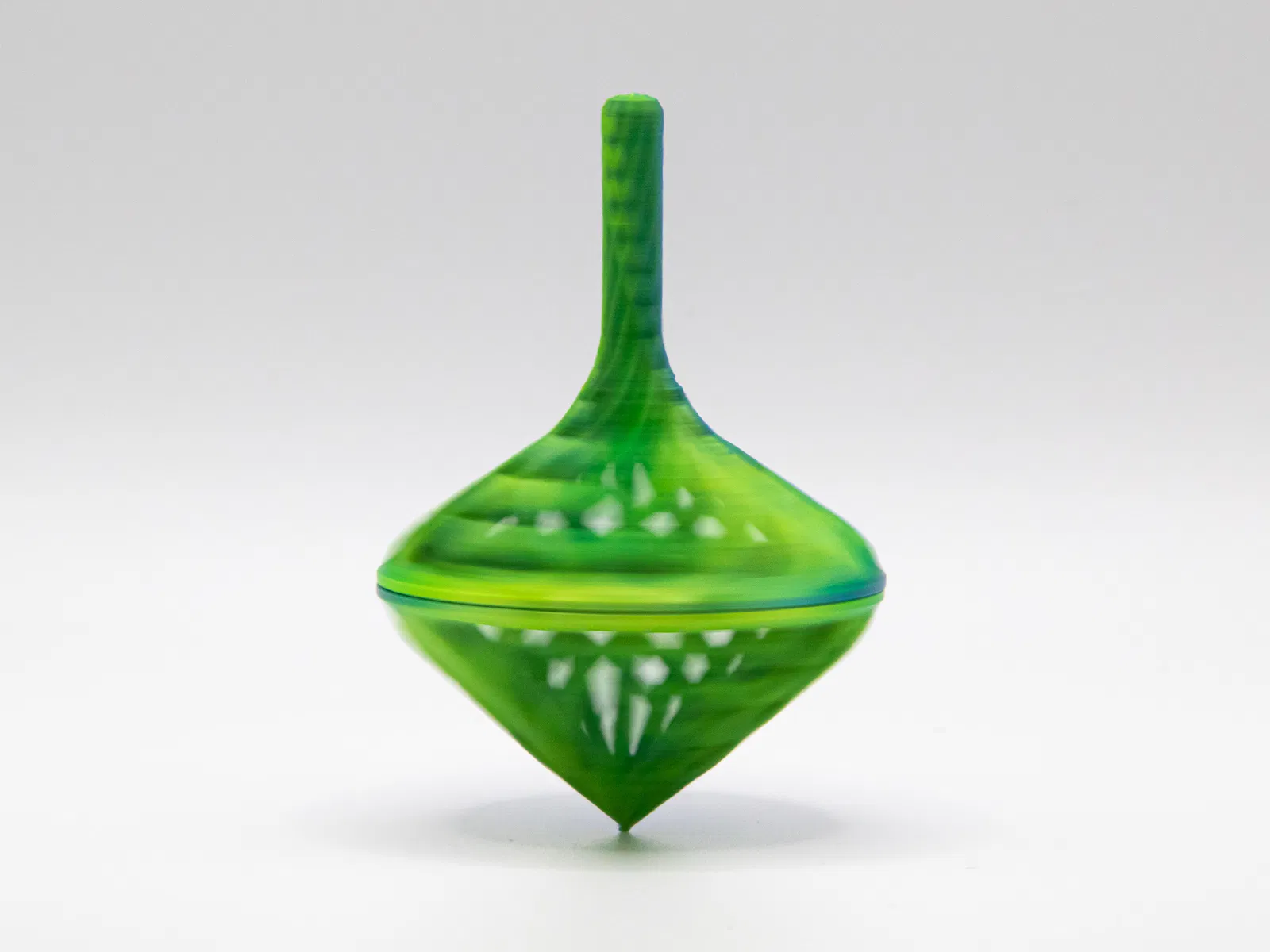

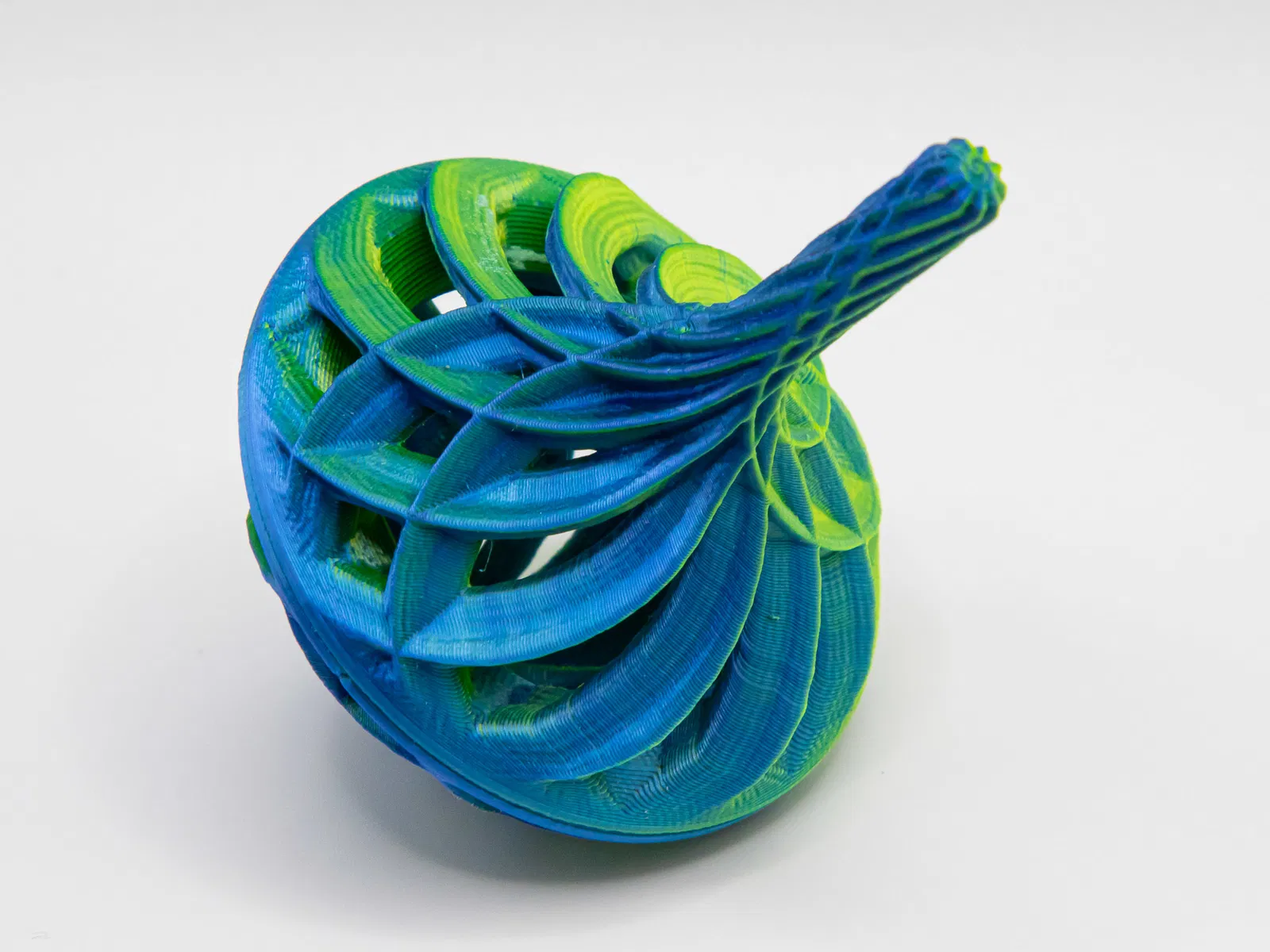

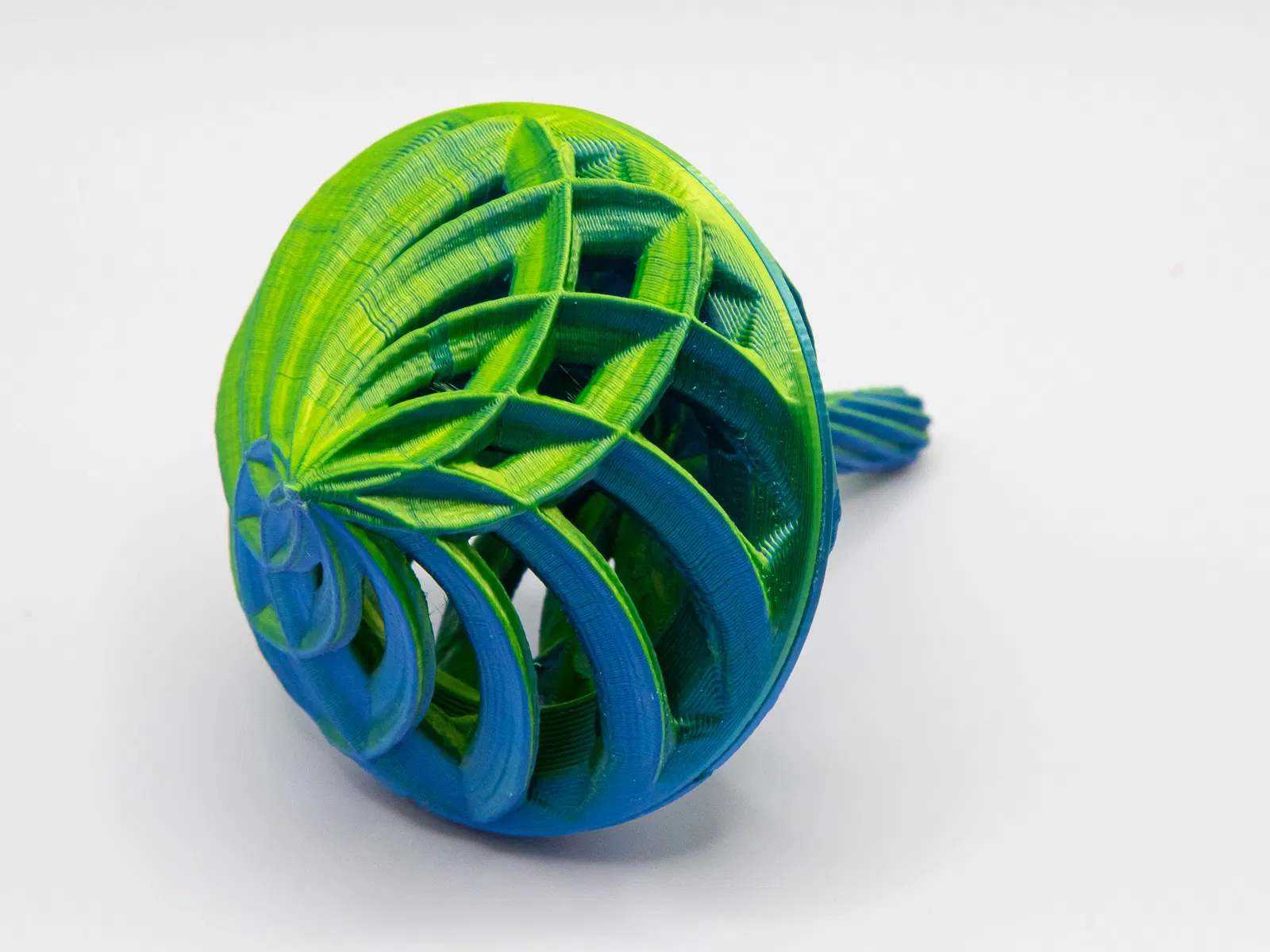

Mẫu này in rất hợp cho mọi trình độ. Họa tiết lattice mở nhìn đẹp cả lúc đứng yên lẫn lúc đang quay. Các khe hở tạo ra hoa văn thay đổi theo góc nhìn và tốc độ quay.

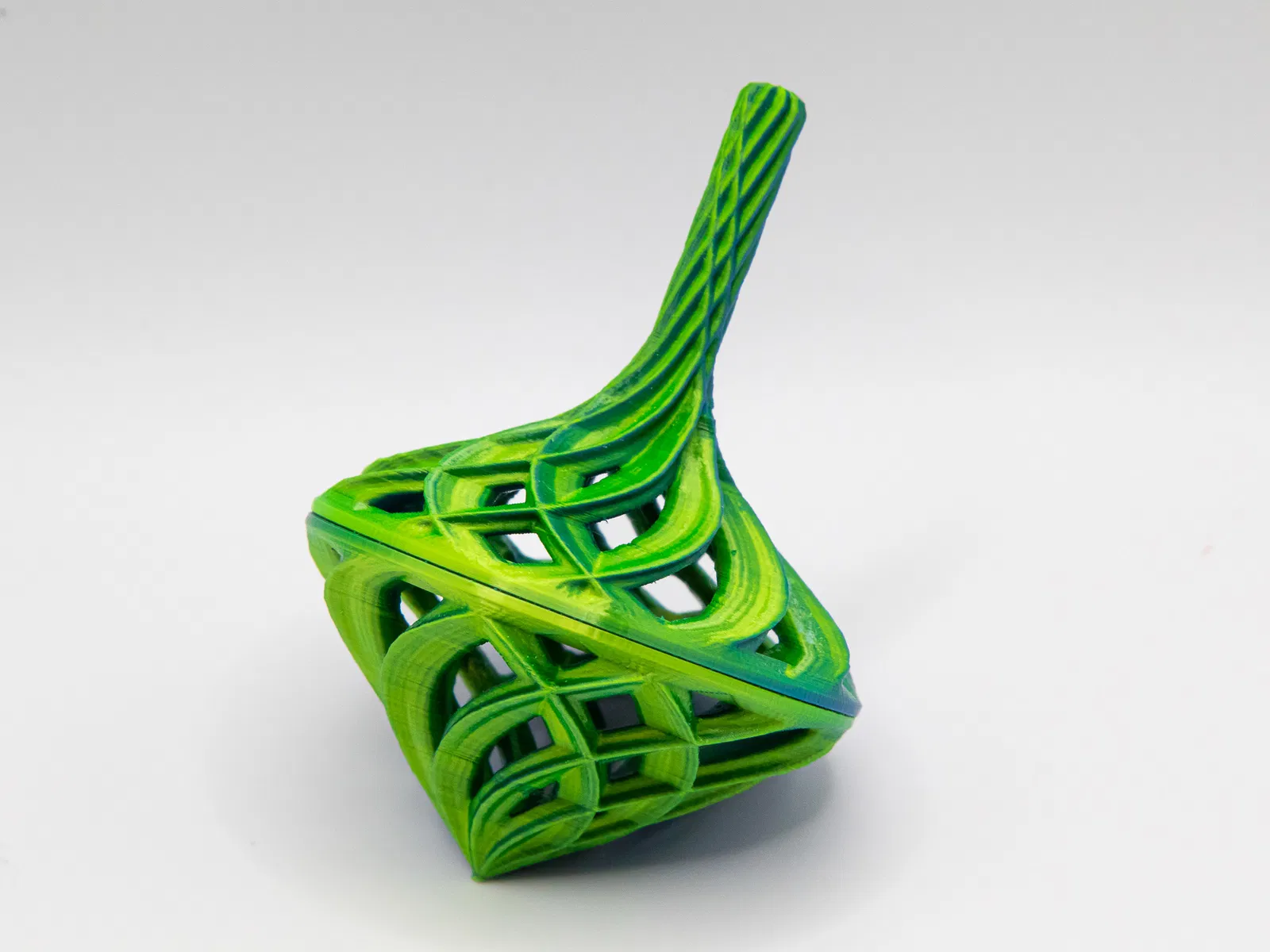

Mình có kèm file STL, file PrusaSlicer 3MF và GCODE. Top có bản 1 mảnh và 2 mảnh. Mình khuyên dùng bản 2 mảnh: in mượt hơn và nhanh hơn (gần như chỉ bằng 1/2 thời gian so với bản 1 mảnh). Độ quay thì gần như như nhau. Để ráp top, bạn chỉ cần chà nhám nhẹ phần mặt phẳng của mỗi nửa để giảm đường mí và tạo độ nhám cho keo bám, rồi dán bằng keo CA loại medium.

Bản 1 mảnh được in lật ngược (theo gợi ý của @layerworks ở một mẫu khác của mình). @layerworks đã in thành công chỉ với brim và organic supports (dùng PrusaSlicer 2.6.0 Alpha v6). Mình cũng thử, nhưng mình biết với máy của mình thì cần support để giữ phần stem khỏi bị xô ngang cho tới khi support chạm vào. Vì vậy mình thiết kế một vòng support collar chỉ vừa chạm nhẹ vào stem. Nếu bạn muốn in 1 mảnh, mình khuyên dùng stem và in thử chỉ 30mm đầu tiên (tầm 45 phút). Khi bản in còn trên bàn in, thử đẩy stem qua ngang xem có bị “nhún” không. Sau đó gỡ ra khỏi bàn và tháo collar để xem collar có bị chặt quá không. Rồi scale collar lên/xuống tùy cần (chắc không quá 0.5 - 1%). File 3MF cho bản 1 mảnh của mình có kèm collar. Nếu bạn không có bản alpha, PrusaSlicer sẽ thay organic support bằng grid, vẫn ổn và còn nhanh hơn khoảng 1.5 tiếng.

Thiết kế này rất hợp cho filament 2 hoặc 3 màu, filament rainbow, hoặc thêm đổi màu bằng cách thay filament giữa chừng.

Cài đặt in (Print Settings)

Nếu bạn không dùng file 3MF của mình, mình gợi ý set perimeters = 11 (đúng đó, 11 luôn) và infill = 100%. Top cần đủ khối lượng (mass) thì mới quay ngon.

Layer height là 0.1mm và initial layer chỉ 0.12mm để giảm đường mí (và bớt phải chà nhám).

Ngoài ra, hãy in external perimeters trước. Mình không giải thích được vì sao, nhưng in mặt ngoài trước thì mượt hơn hẳn.

Mình thêm grid supports với overhang angle 50 độ.

Filament

Nếu ai tò mò thì mình dùng MatterHackers Quantum Blue Yellow.
