Counterswirl Top - Thế hệ 2
Phiên bản Counterswirl Top - Thế hệ 2 ổn định hơn khi scale nhỏ và quay mượt từ 100% xuống 55%. Có STL stem dày hơn, kèm GCODE hạ 180C ở 10.50mm (cẩn thận với filament cần nhiệt cao).
Mô tả

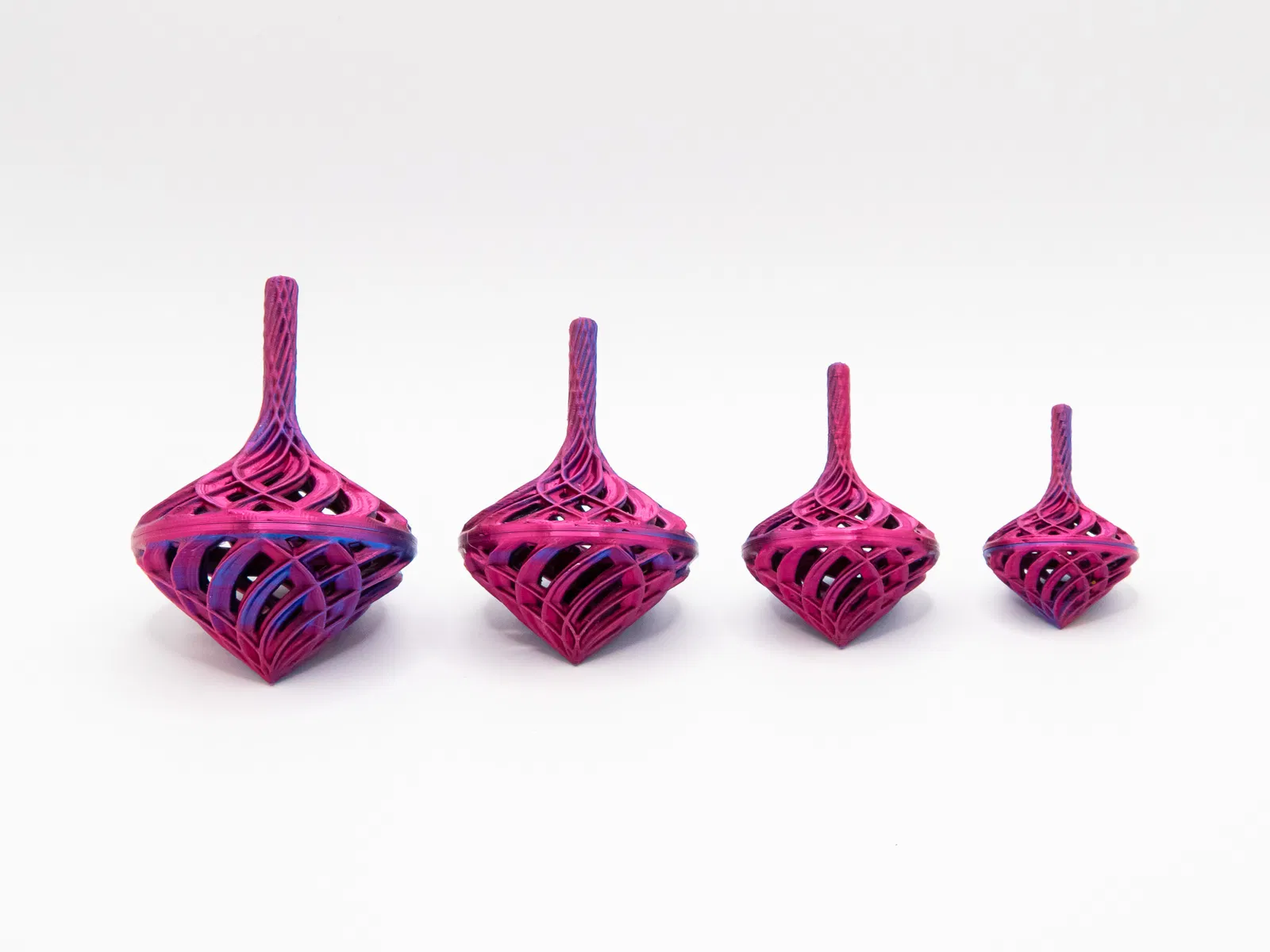

Đây là phiên bản làm mới của mình từ mẫu . Con top bản gốc có 2 tay xoắn theo chiều kim đồng hồ và 10 tay xoắn ngược chiều kim đồng hồ. Bản này là 3 và 12, giúp tăng khối lượng và giảm ảnh hưởng của những sai số nhỏ hoặc vấn đề canh chỉnh. Nó quay rất “đã” ở mọi kích thước từ 100% xuống 55%.
Muốn trưng con top của bạn cho đẹp? Tải của mình.

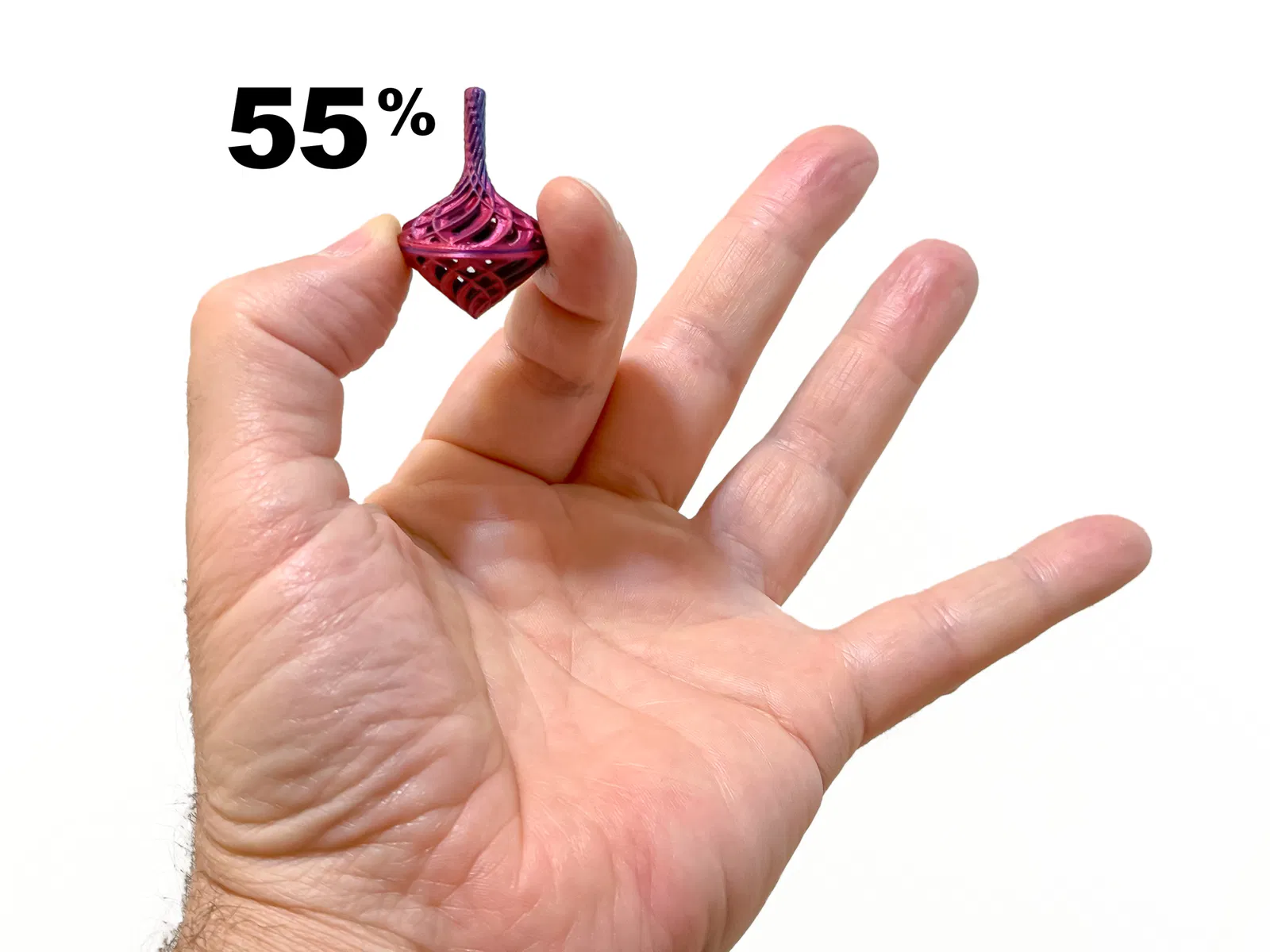

Để phần stem của bản 55% in cho ngon, mình tạo thêm một phiên bản STL mới với stem dày hơn. Mình có thêm một dòng GCODE giảm nhiệt đầu in xuống 180C ở layer height 10.50mm. Cái này có thể gây vấn đề với những loại filament cần nhiệt độ cao hơn. Cách đó hiệu quả khá tốt, nhưng mình cũng thấy in 2 cái cùng lúc còn cải thiện chất lượng phần stem hơn nữa. Vì vậy, file 3MF và GCODE mình cung cấp cho bản 55% sẽ có chi tiết cho 2 con top.
Nếu bạn muốn in top dạng 1 mảnh, mình đề xuất lật ngược (in inverted) và dùng support collar đi kèm. Cái collar này ôm quanh stem và giữ cho top không bị lắc khi đang in. Nếu bạn chỉnh đúng với máy của bạn thì khi in xong bẻ ra cũng dễ. Mình thử kỹ thuật này với một mẫu top khác và thấy cũng tạm ổn, nhưng chất lượng bề mặt phần trên bị khá thô và cũng không quay tốt hơn. Lại còn tốn thời gian hơn và hao filament hơn. Dù vậy, nếu bạn vẫn muốn in top một mảnh, mình khuyên dùng stem và chỉ in 30mm đầu tiên (khoảng 45 phút). Khi print vẫn còn trên plate, thử đẩy stem ngang xem có bị “nhún” không. Rồi gỡ khỏi plate và collar để kiểm tra có bị chật quá không. Sau đó scale collar lên hoặc xuống theo nhu cầu (chắc không cần quá 0.5–1%).
Thiết kế này hợp để in với filament 2–3 màu, filament rainbow, hoặc tạo color change bằng cách thay filament.
Print Settings
Nếu bạn không dùng file 3MF của mình, mình gợi ý đặt perimeters = 11 (đúng vậy đó) và infill = 100%. Mấy con top cần đủ khối lượng thì mới quay ngon.
Ngoài ra, hãy print external perimeters first. Mình không giải thích được vì sao, nhưng in ngoài trước thì bề mặt mượt hơn nhiều.
Mình thêm grid supports với overhang angle 50 độ.
Filament
Nếu ai tò mò thì mình dùng MatterHackers Quantum Blue Raspberry.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
