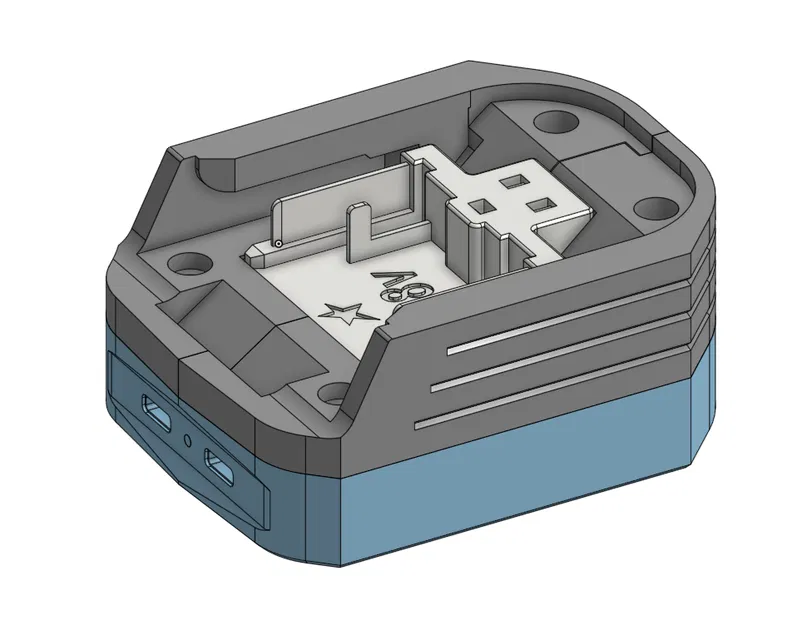

Bộ sạc Makita 18V USB-C PD (2x65W)
Mẫu Makita 18V USB-C PD Charger (2x65W) dùng 2 module USB-C PD 65W. Cần heat-set insert M2/M3, ốc đầu bằng, adaptor pin Makita bản 2 chân, và tuỳ chọn thêm công tắc nguồn, LED + điện trở hoặc module DC-DC step-down.
1.2K
Lượt Xem
36
Lượt Thích
196
Lượt Tải
Cập Nhật Mar 05, 2026
Mô tả
Ngoài các phần đã 3D-print, bạn sẽ cần thêm những món sau:
- 4x M3 Heat-Set Insert (Short)
- 5x M2 Heat-Set Insert (Short)
- 4x Ốc M3x8mm đầu bằng (Flat-Head-Screw)
- 5x Ốc M2x5mm đầu bằng (Flat-Head-Screw)
- 2x Module USB-C PD 65W
- 1x Makita battery adaptor bản 2 chân (bảo vệ điện áp thấp sẽ KHÔNG hoạt động với bản 3 chân!!!)
- 1x Công tắc nguồn 15x21 (Tuỳ chọn)
- 1x LED dạng tower phẳng 2mm + điện trở hạn dòng và/hoặc module DC-DC Step Down (Tuỳ chọn)
Module USB-C PD 65W từ Aliexpress:
65W 8~30V DC to USB Type C PD 3.1 QC3 Fast Charge Step-Down Power Module Mobile Phone Quick Charge Adapter
Module DC-DC Step down:
Sơ đồ đi dây:
