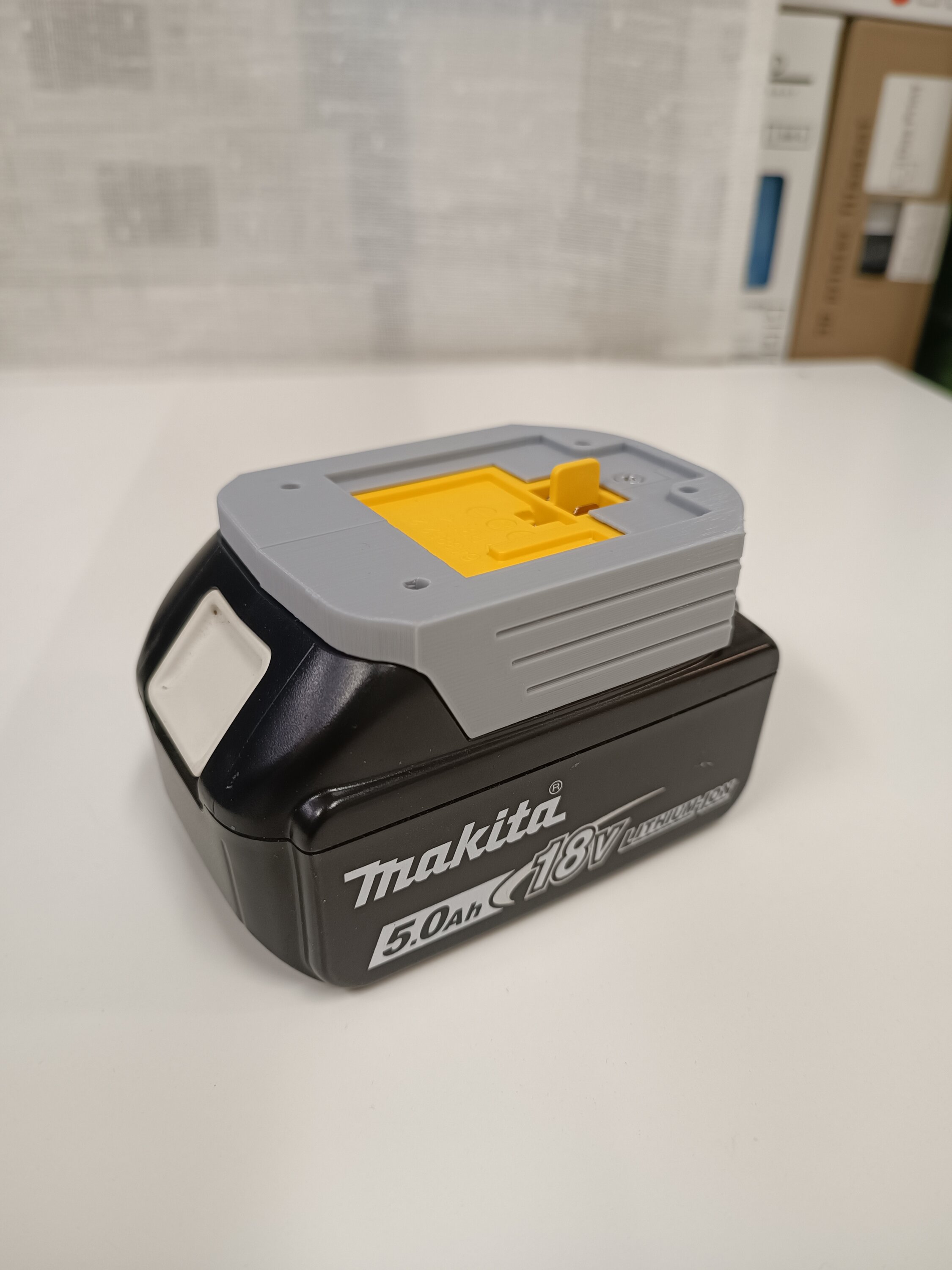

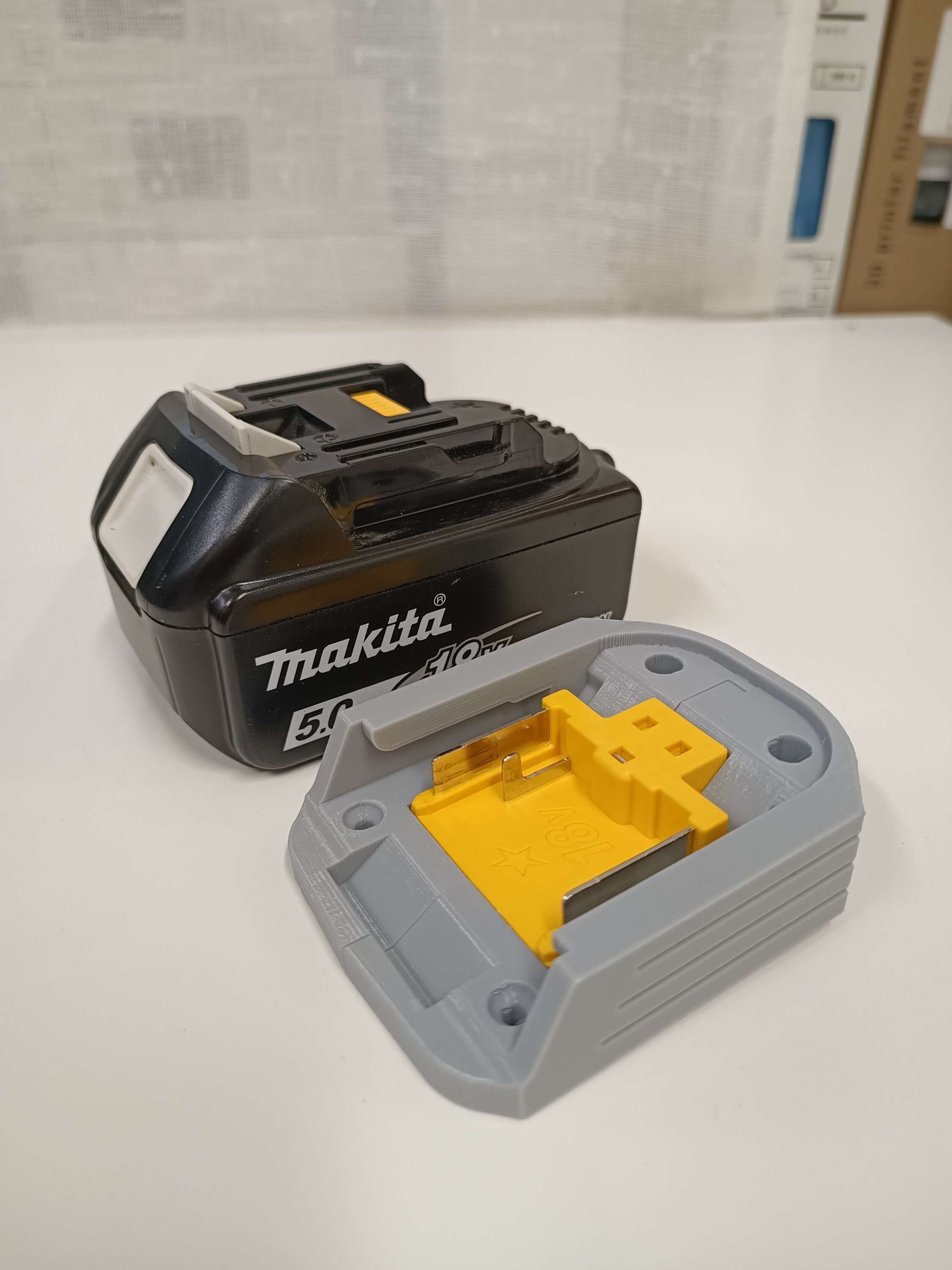

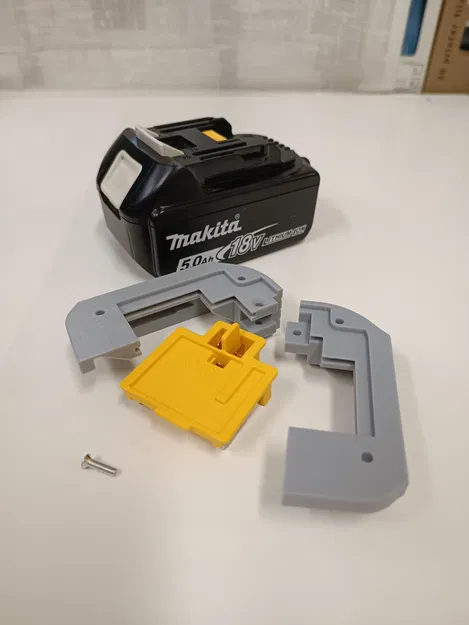

Adapter pin Makita + XT60 + OBI

Mấy bộ phận đều in theo hướng nào cũng được, không cần support. Chỉ có Mũ OBI 2 màu là không in theo hướng đó.

Cần 1 cái vít M3x16mm và đầu nối zin 643852-2 (khoảng 3,5 euro từ Makita).

File Fusion360 có thể dùng để sửa đổi mẫu hoặc nhập vào các dự án khác.

Đã thêm:

Phần mở rộng cho công tắc 3A (10x15mm) và công tắc 6A (21x15mm).

File F360 mới với dung sai lớn hơn để in bằng PETG.

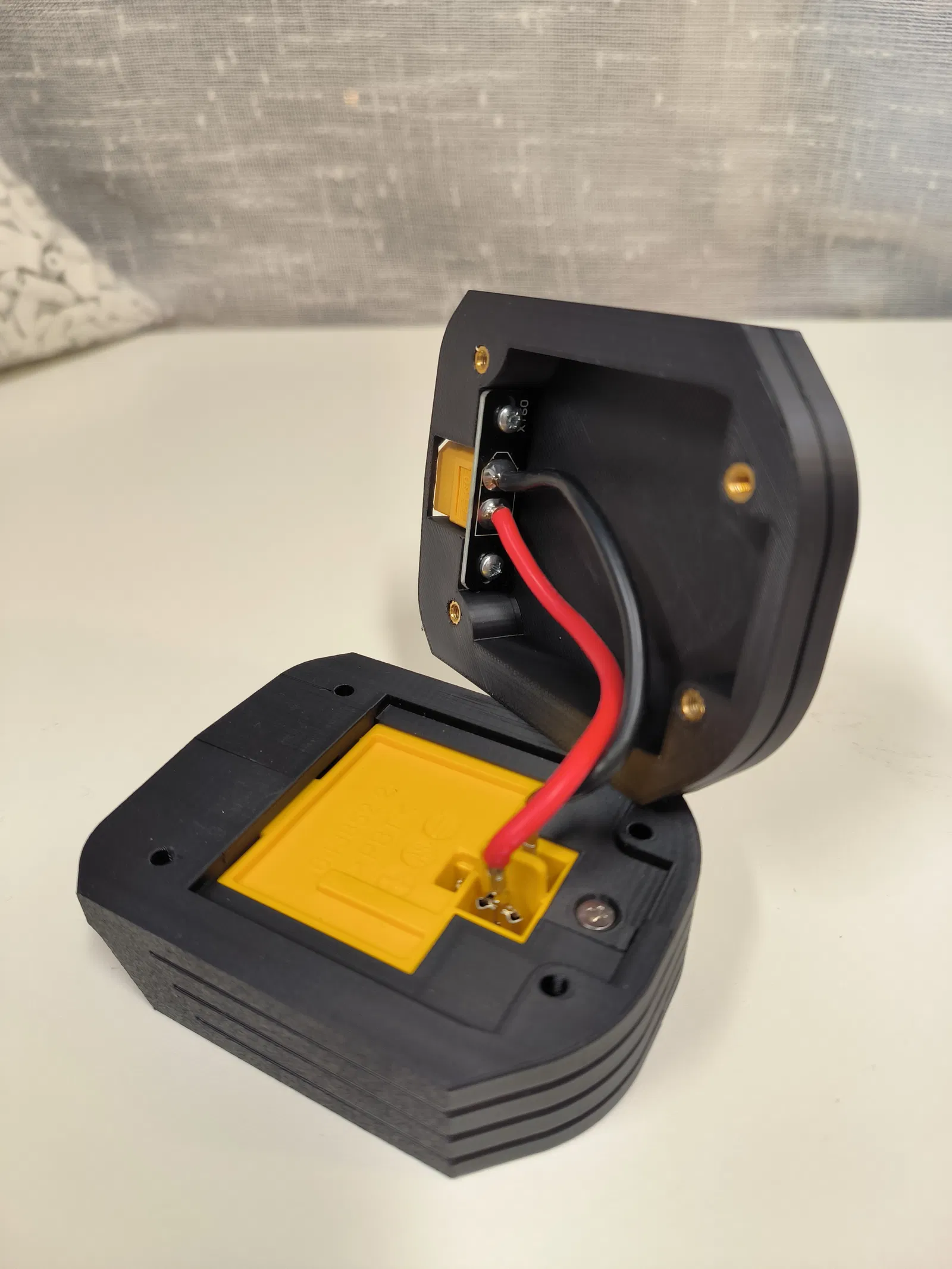

Đã thêm: Mũ XT60

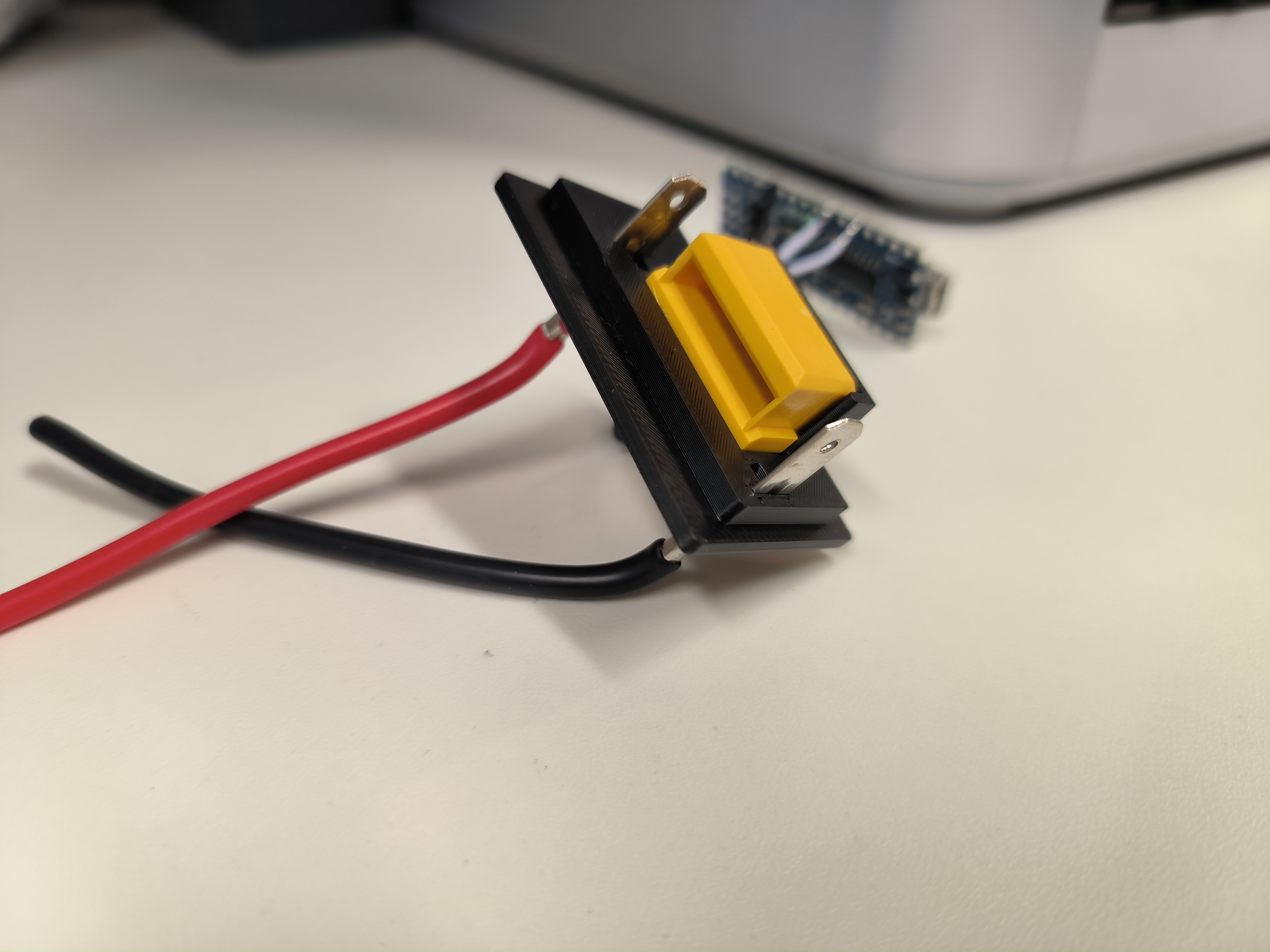

Cần đầu nối XT60 tiêu chuẩn + mạch XT60 đều có trên Ali express

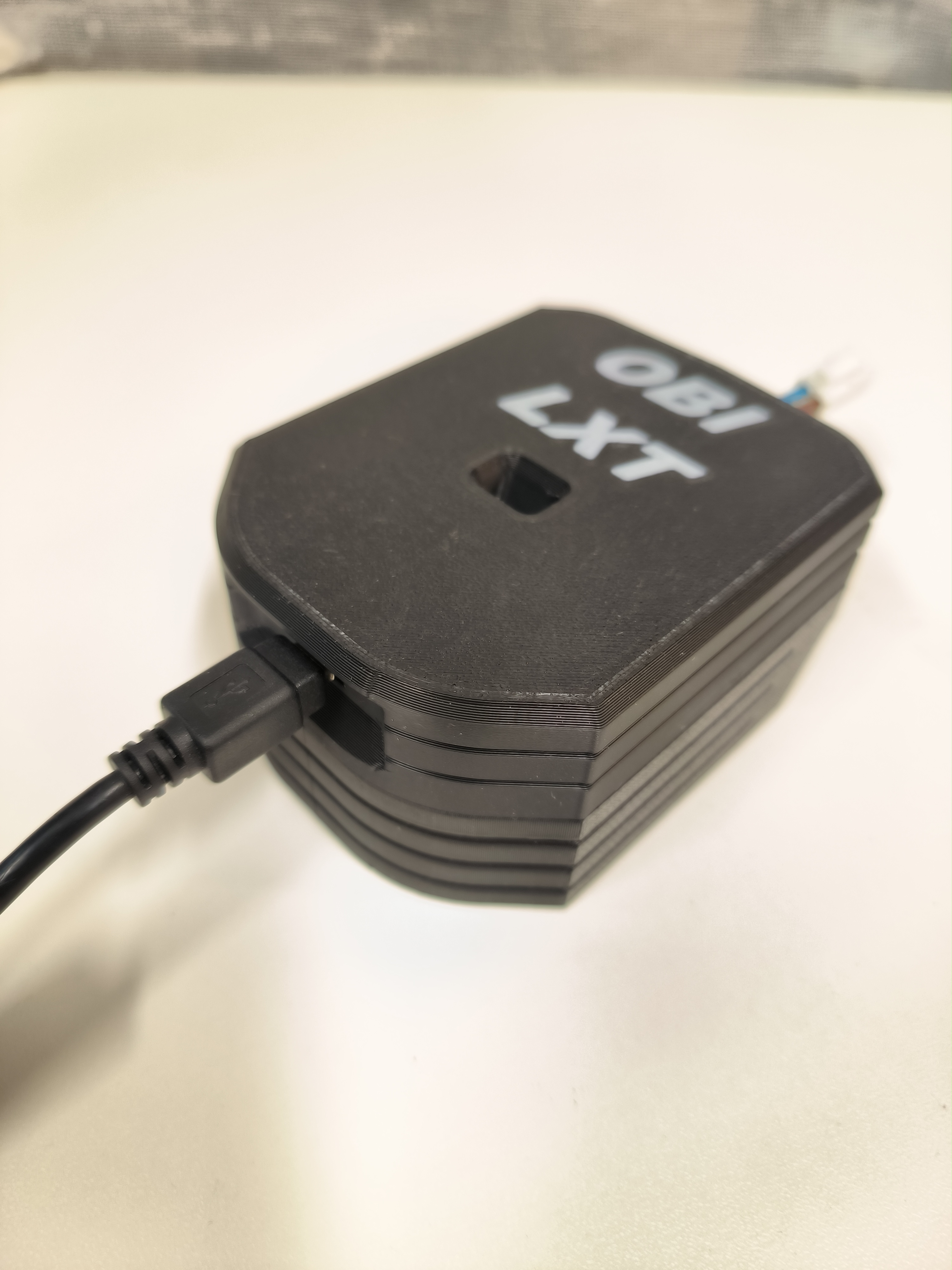

Đã thêm: Mũ OBI

Thông tin đầy đủ có thể tìm thấy trên Github https://github.com/mnh-jansson/open-battery-information

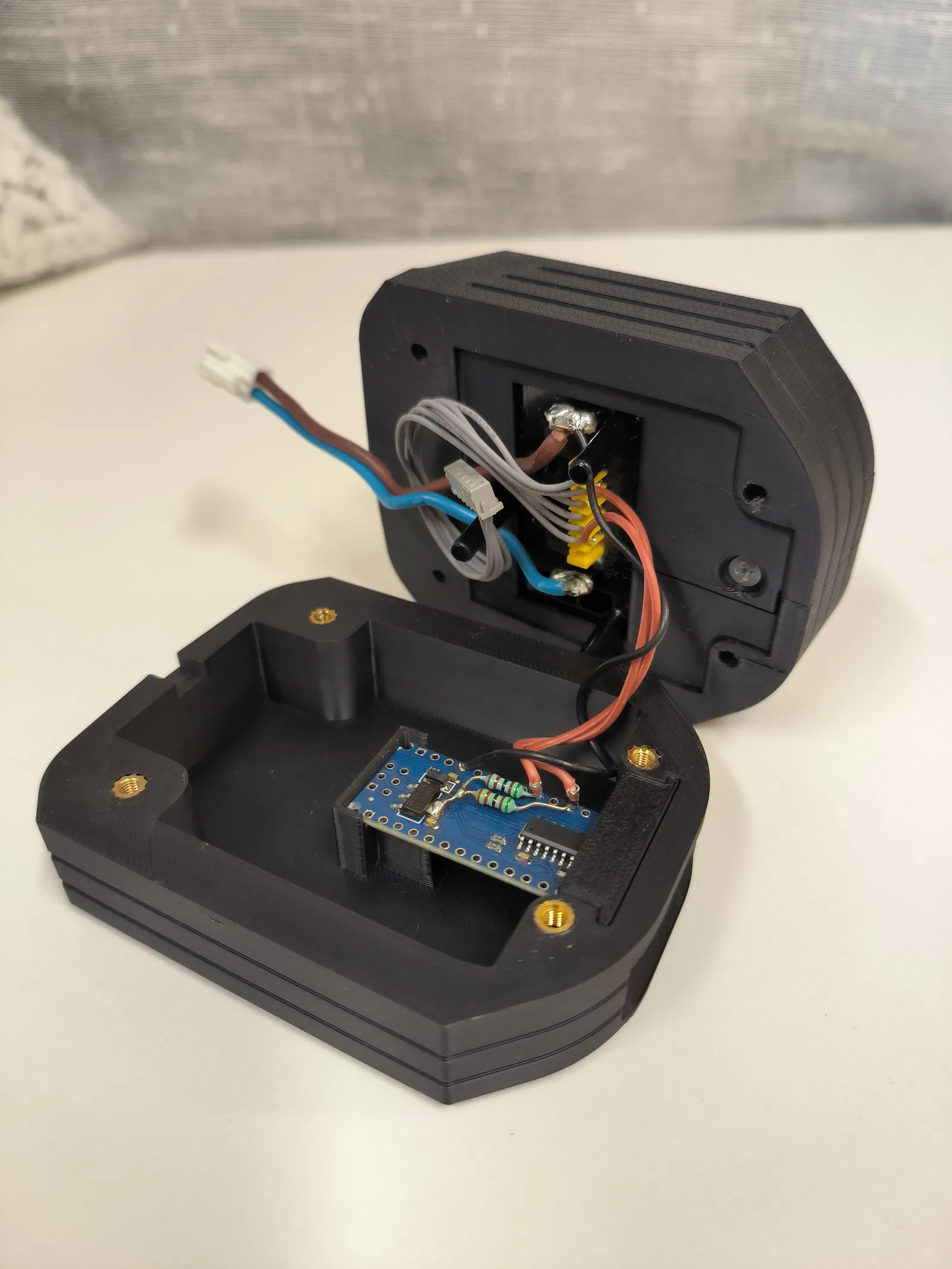

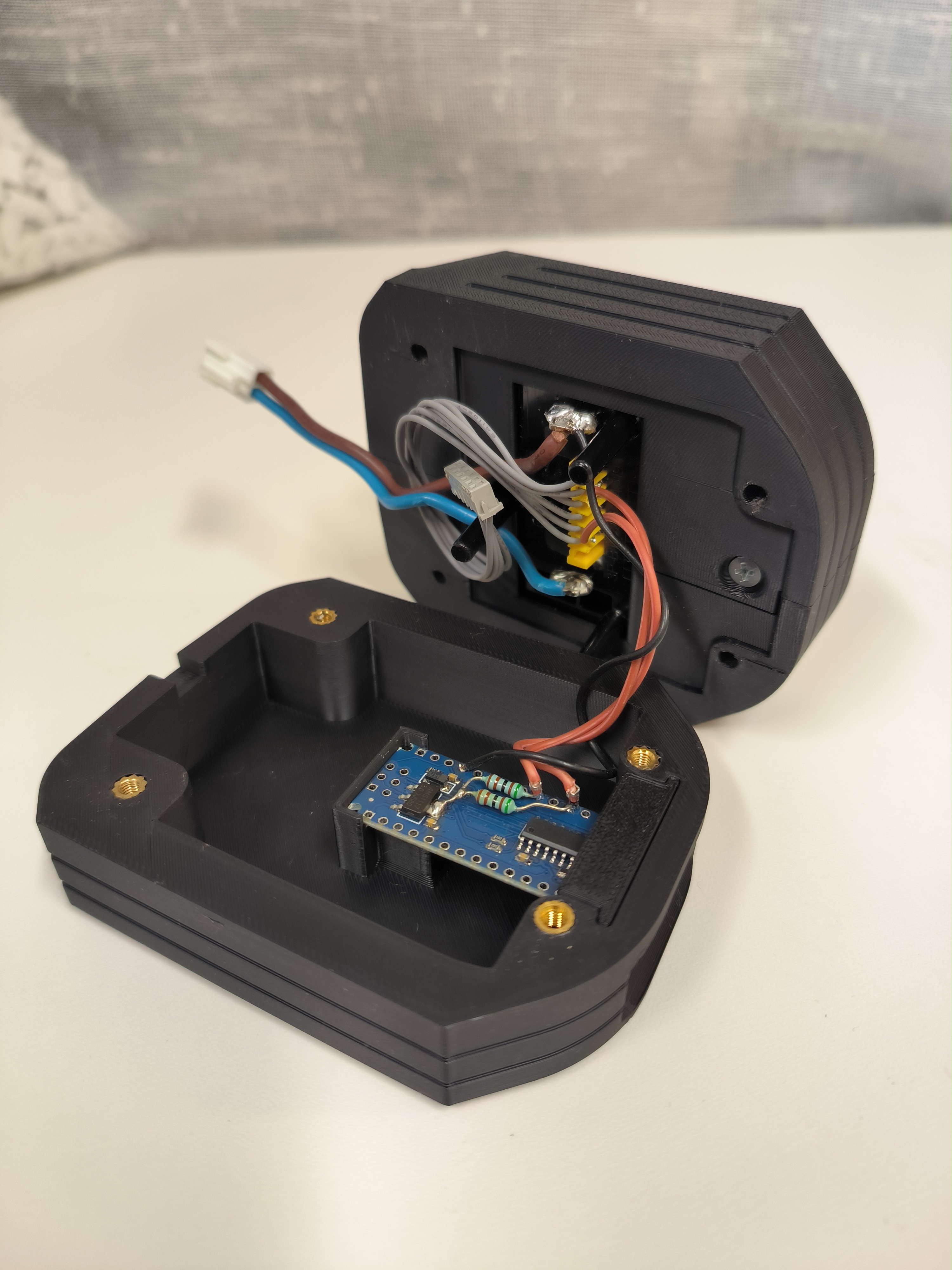

Mũ này dành cho Arduino Nano.

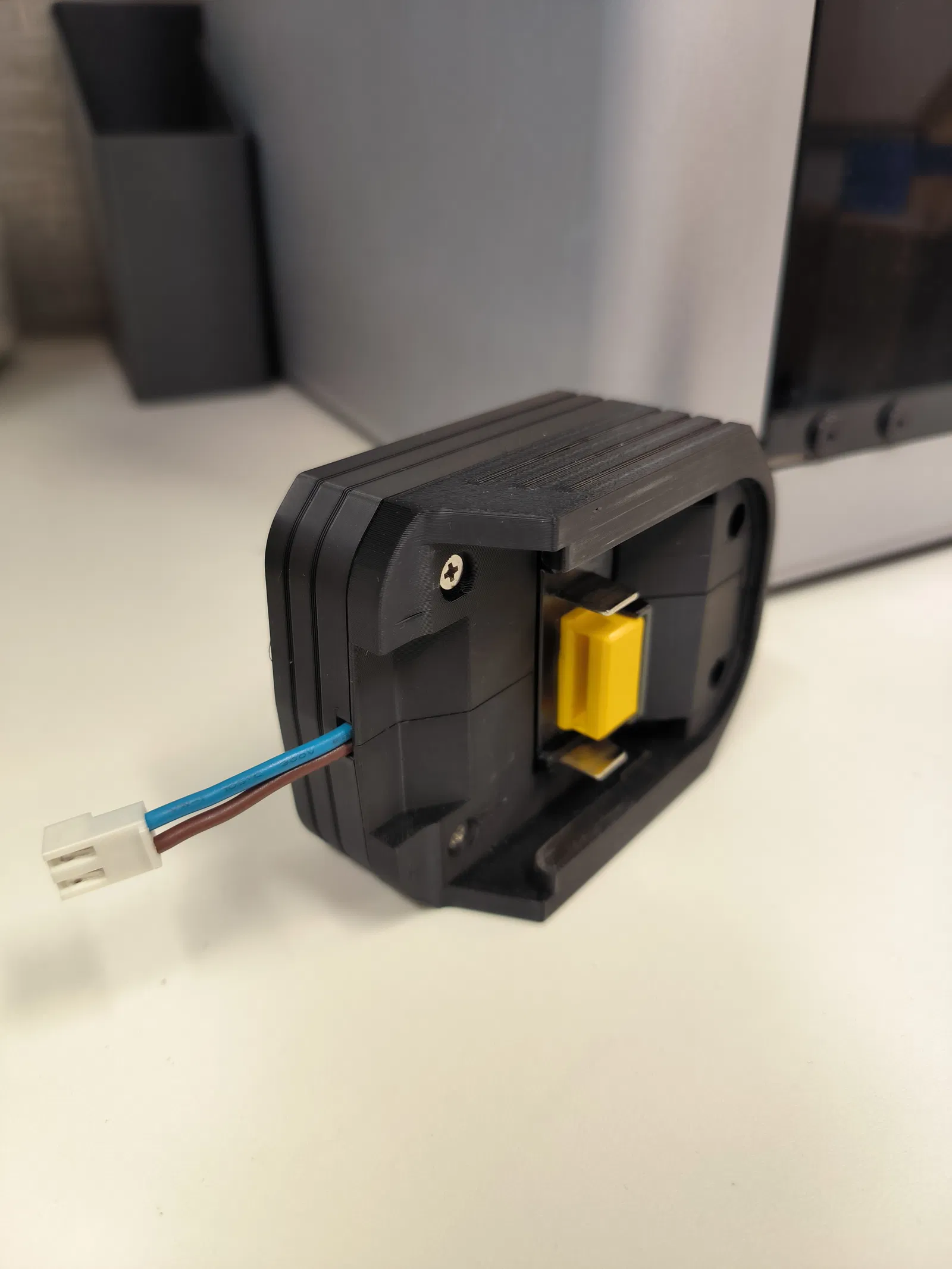

Cần đầu nối zin của Makita 638847-8 từ bộ sạc pin DC18RC, DC18RA hoặc DC18SC và có thể các mẫu khác.

Ngoài ra, dây cáp sạc zin của đầu nối có thể được đưa ra ngoài để sạc bằng bộ nguồn ngoài và theo dõi các cell pin riêng lẻ với OBI.

Cả hai mũ đều cần 4 cái vít M3x12mm + inserts nhiệt M3.

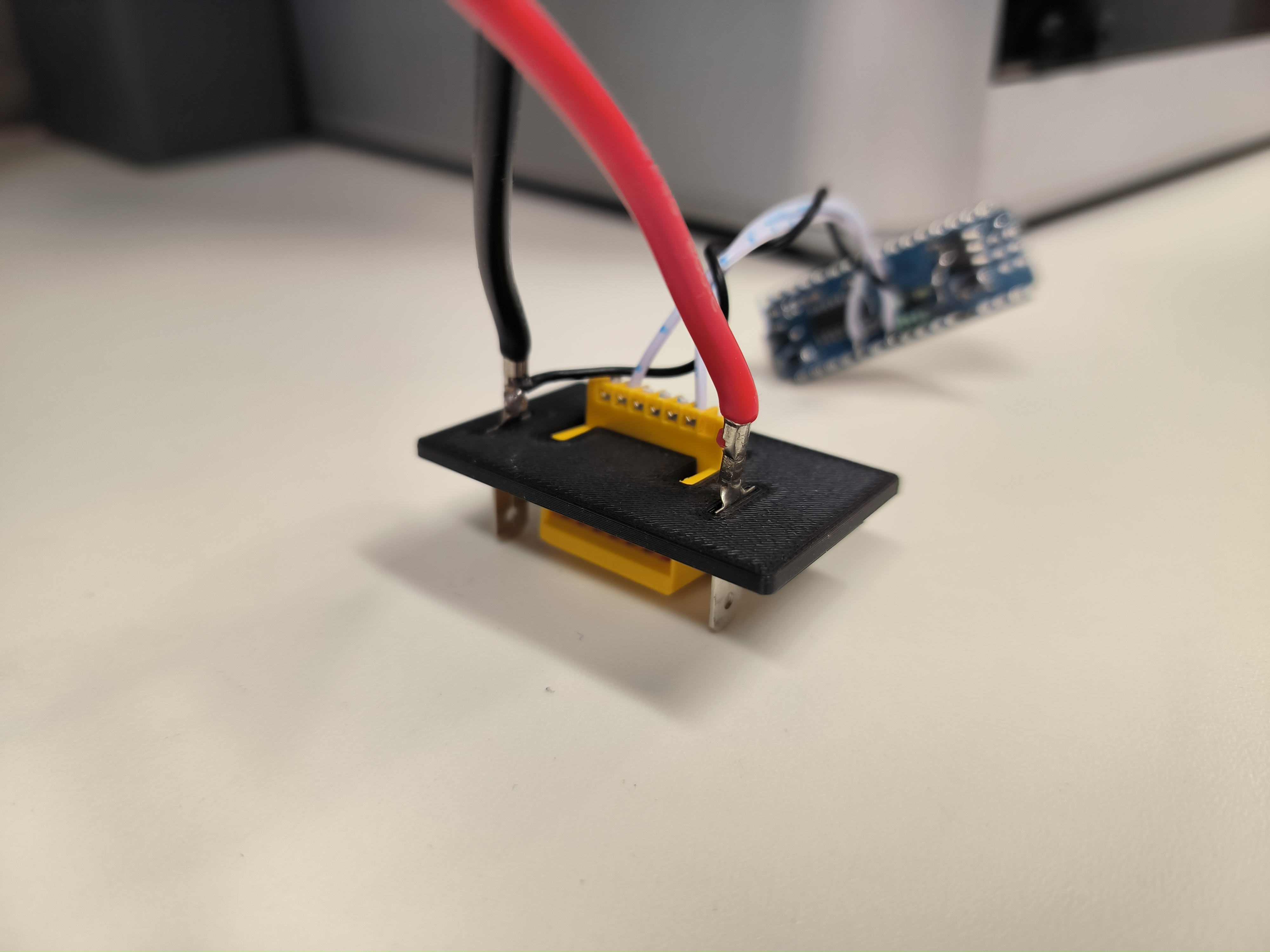

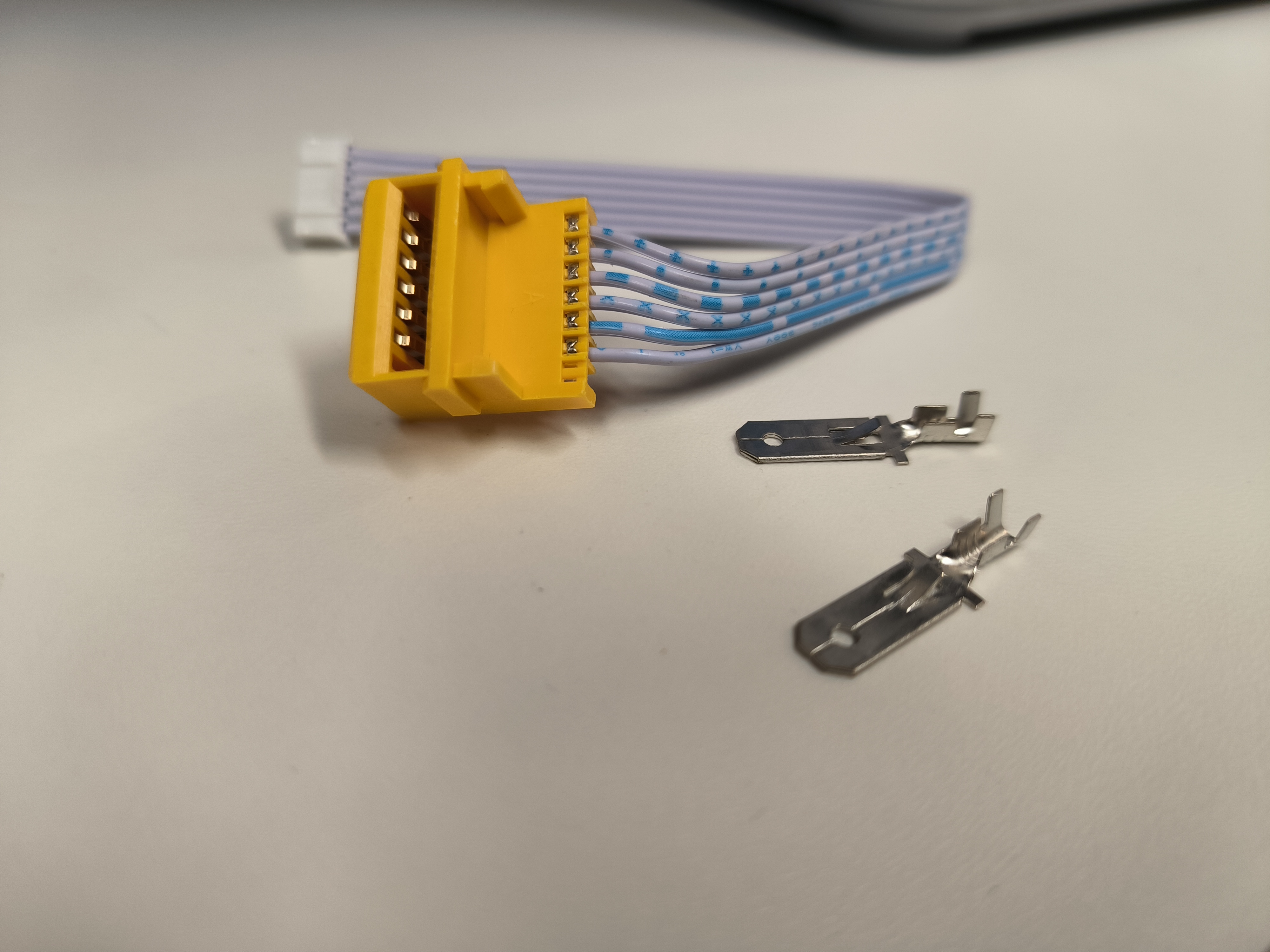

Đã thêm: Đầu nối OBI in 3D để thay thế đầu nối zin 638847-8 bằng dây cáp từ Ali express (xem ba ảnh cuối). Cần support từ mặt bàn in.

Đầu nối: https://www.aliexpress.com/item/1005004795989881.html?spm=a2g0o.order_list.order_list_main.184.45bb1802dKE82M

Terminal đực 6.3mm, dài 24mm https://www.aliexpress.com/item/1005002117428540.html?spm=a2g0o.cart.0.0.2c9e38daUXkDRu&mp=1&pdp_npi=5%40dis%21BGN%21BGN%204.72%21BGN%203.73%21%21BGN%203.73%21%21%21%40211b61d017649291823931885e5013%2112000041387512481%21ct%21BG%21161645375%21%211%210
