Sovol SV08 Top Hat <bản cũ - xem remix>

Mình có đăng một bản remix của mẫu này tại - các chi tiết nên vẫn lắp qua lắp lại được với bộ này, nhưng khớp tốt hơn và cần dũa/chà nhám ít hơn rất nhiều để ráp. Mình khuyên dùng bản đó cho những thứ bạn chưa in.

CẢNH BÁO: Đây là thiết kế đang trong quá trình hoàn thiện. Các chi tiết có thể in và lắp lên máy SV08, nhưng có thể phải dũa một chút để mọi thứ khít. Tuy nhiên trong vài ngày tới mình sẽ tiếp tục tinh chỉnh. Nếu bạn in và gặp vấn đề gì, vui lòng đăng thông tin, mình sẽ cố gắng xử lý.

Cập nhật 8/31:

Cảm ơn mọi người đã nhắn tin động viên.

Mình đã hoàn thành tất cả các phần và giờ thấy ổn để đăng phiên bản cuối cùng mà mình đang lắp. Xin lỗi 16 bạn đã tải các bản trước đó - mình đã in các phần đó và nghĩ là sẽ ổn - có lẽ vẫn chạy được như trên máy của mình hiện tại, nhưng mình không hài lòng độ khớp của một vài chỗ. Các chi tiết góc mới và phần giữa ở cạnh hông, cũng như phần giữa mặt trước không tương thích với các tấm hông cũ vì mình làm các tab chạy dưới tấm hông dày 5mm thay vì 2mm do mình bẻ gãy quá nhiều cái khi lắp. Mình cũng chỉnh nhiều chi tiết nhỏ khác.

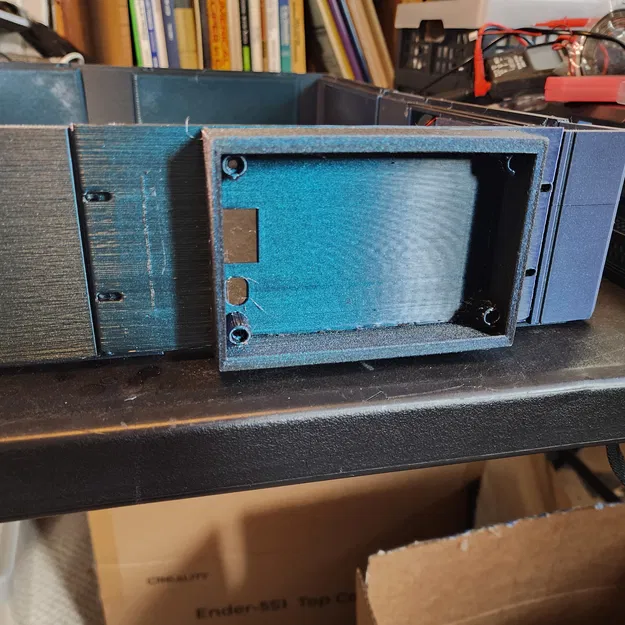

Mình đăng dưới dạng 4 file zip. File basic cung cấp các góc, các đoạn giữa, và một tấm hông + một tấm hông có lỗ công tắc được canh theo các công tắc và bộ điều khiển heater trong danh sách linh kiện. File zip Display có tấm hông và viền màn hình cho màn BTT 5", cộng thêm một tấm hông có lỗ cho dây cáp đi ra để nối với máy in, gắn ở nửa trước bên phải, sát cạnh tấm màn hình. Nếu bạn đặt tấm màn hình này ở vị trí mặt trước bên phải, dây của màn BTT 5" sẽ vừa (mình có dùng vài đầu chuyển right-angle để đi dây gọn hơn). File zip filter có tấm hông và 2 chi tiết nhỏ để lắp quạt và panel lọc than hoạt tính, và một phiên bản thứ hai có lỗ để có thể đặt bên phải phía trước cho dây màn hình đi ra. Còn file zip heater có tấm hông cho heater, hộp gió gắn bên ngoài máy, và một tấm lưới cho phép đặt các tấm than hoạt tính bên trong panel này.

Chi tiết

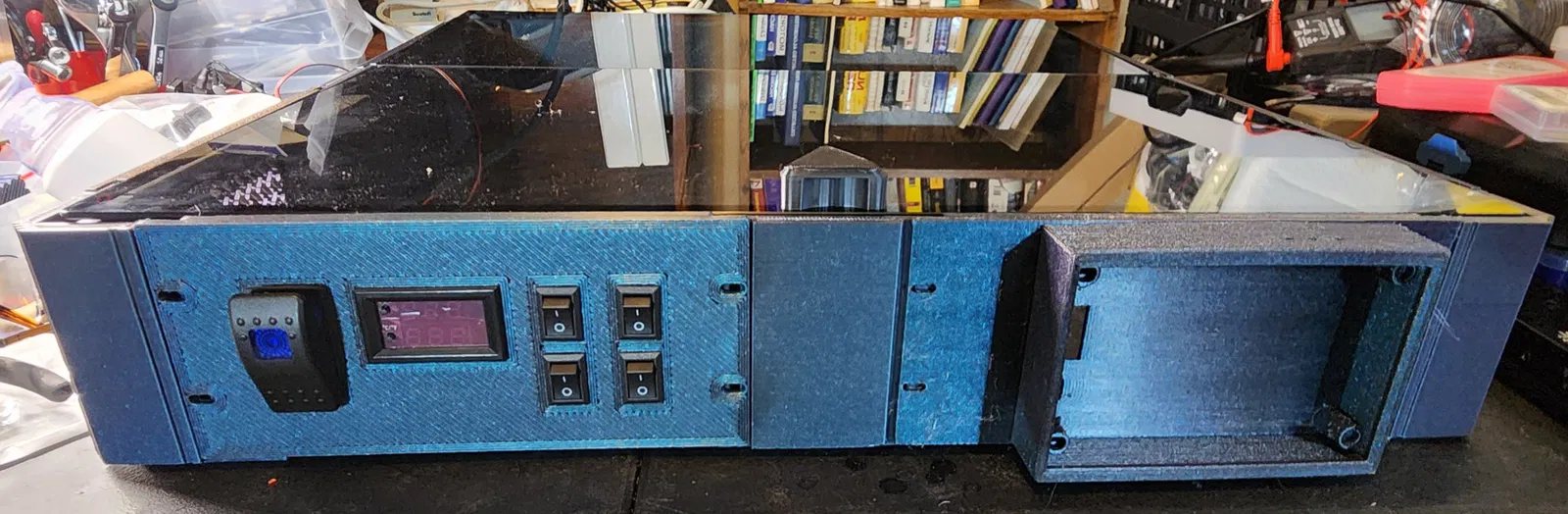

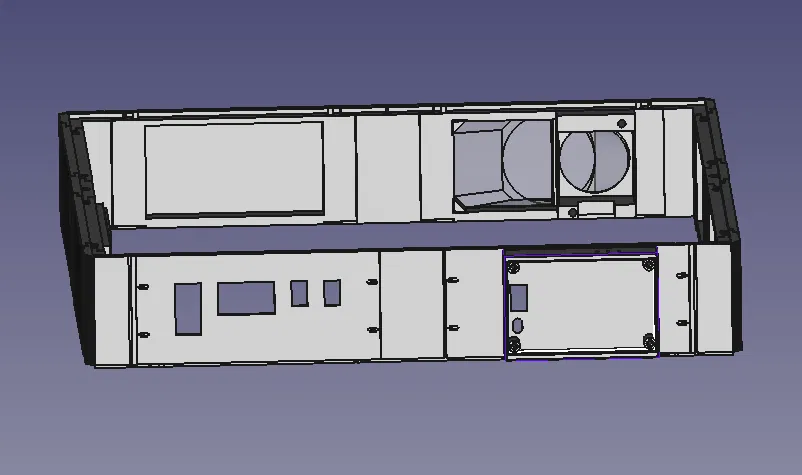

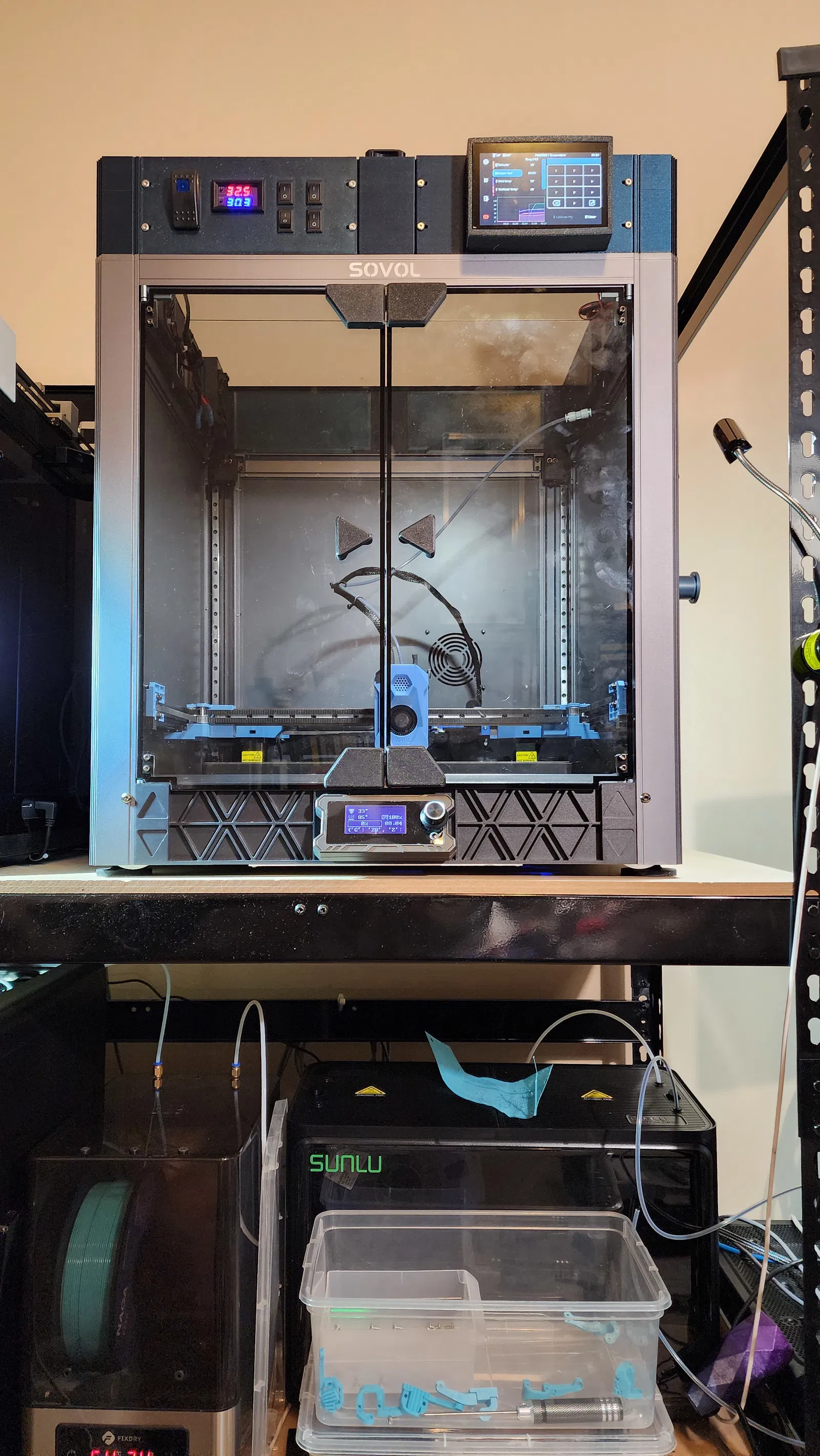

Đây là một top hat dạng modular cho SV08, cho phép tuỳ biến dễ dàng để thêm các tính năng mình thiết kế hoặc dùng các panel tự làm. Bộ này gồm 4 cụm góc, 4 phần giữa ở cạnh hông (phần trước/sau nhỏ hơn một chút so với hai bên, nên bạn cần 2 cái cho trước/sau và 2 cái cho hai bên), và 8 tấm hông có thể thay đổi qua lại. Các tấm hông cao 200mm x 91mm, có thể hoán đổi theo nhu cầu.

Các phần giữa ở cạnh hông được bắt vít xuống các lỗ ren có sẵn trên khung SV08, và các cụm góc cùng các tấm hông cũng được cố định bằng các lỗ có sẵn đó - tất cả dùng vít 3mm. Nếu bạn chỉ cần máy in kín, bạn có thể làm bản đơn giản chỉ với 8 tấm hông bên dưới.

Mình có chừa lỗ cho vít 3mm và heat set inserts để liên kết các panel lại với nhau trong trường hợp chúng bị lỏng và rung trên máy của bạn.

Các phần add-on

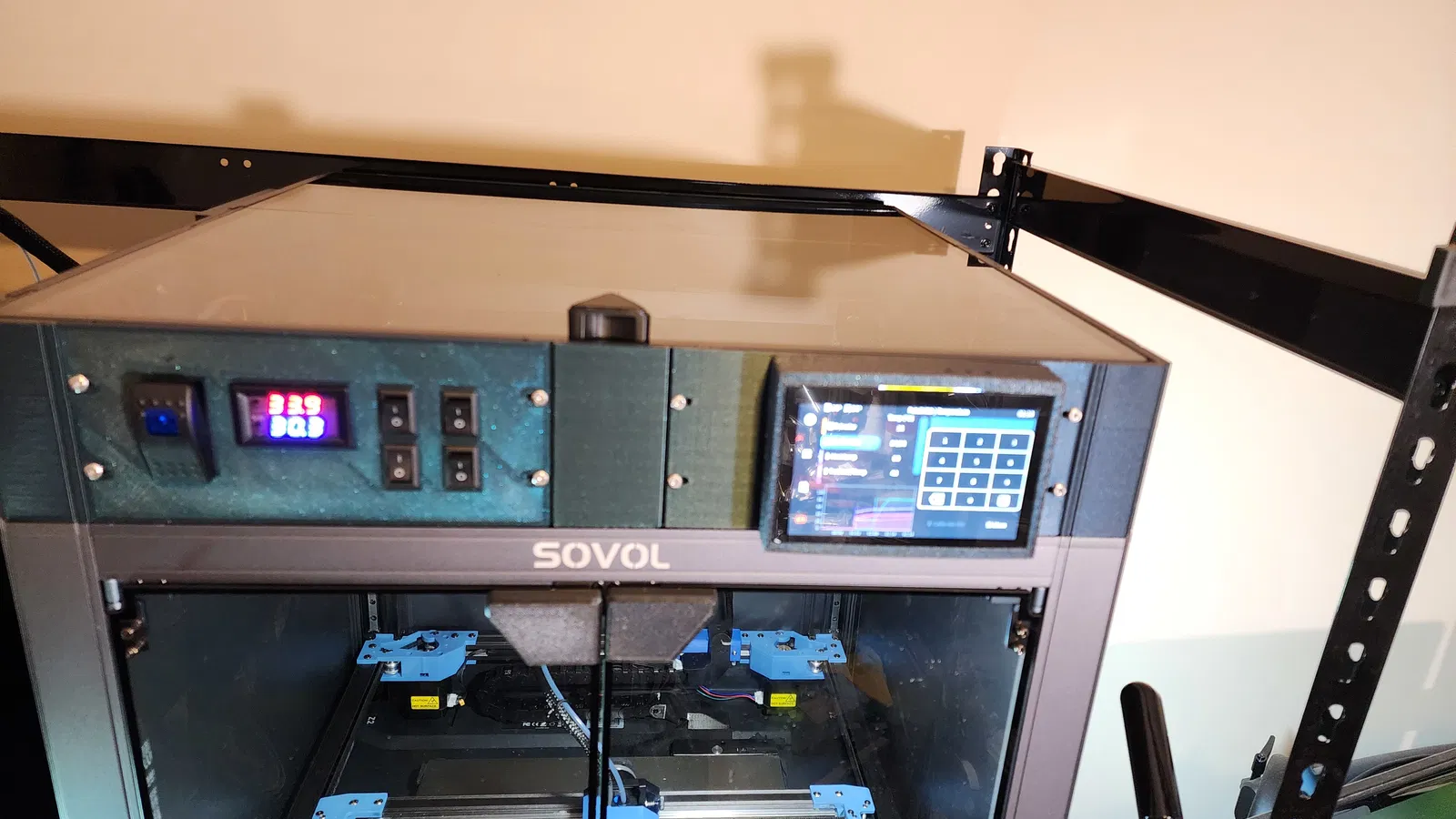

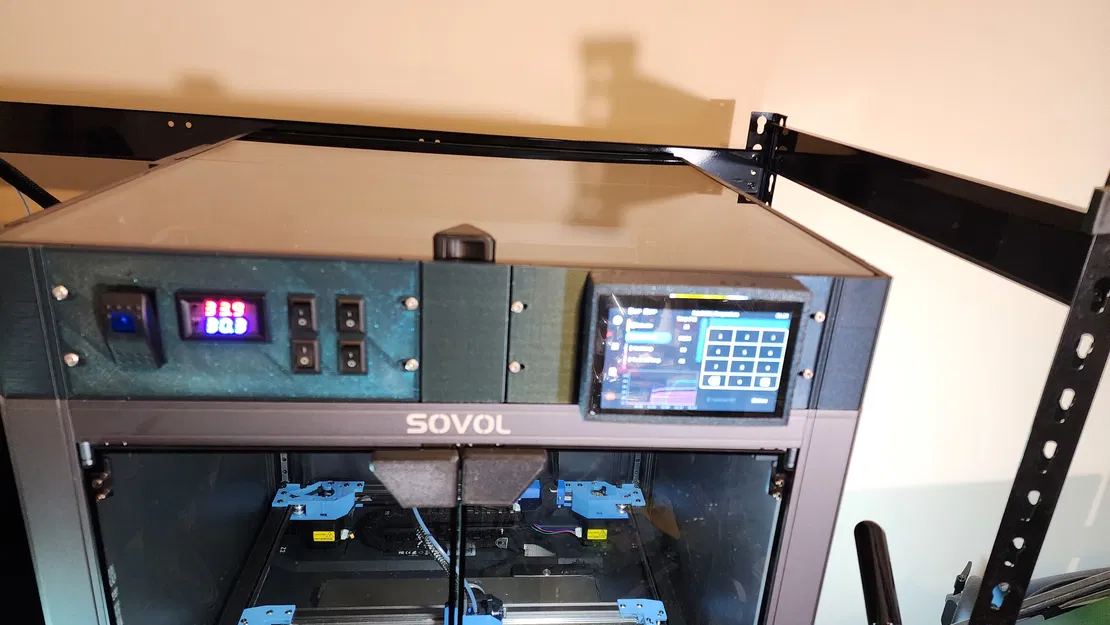

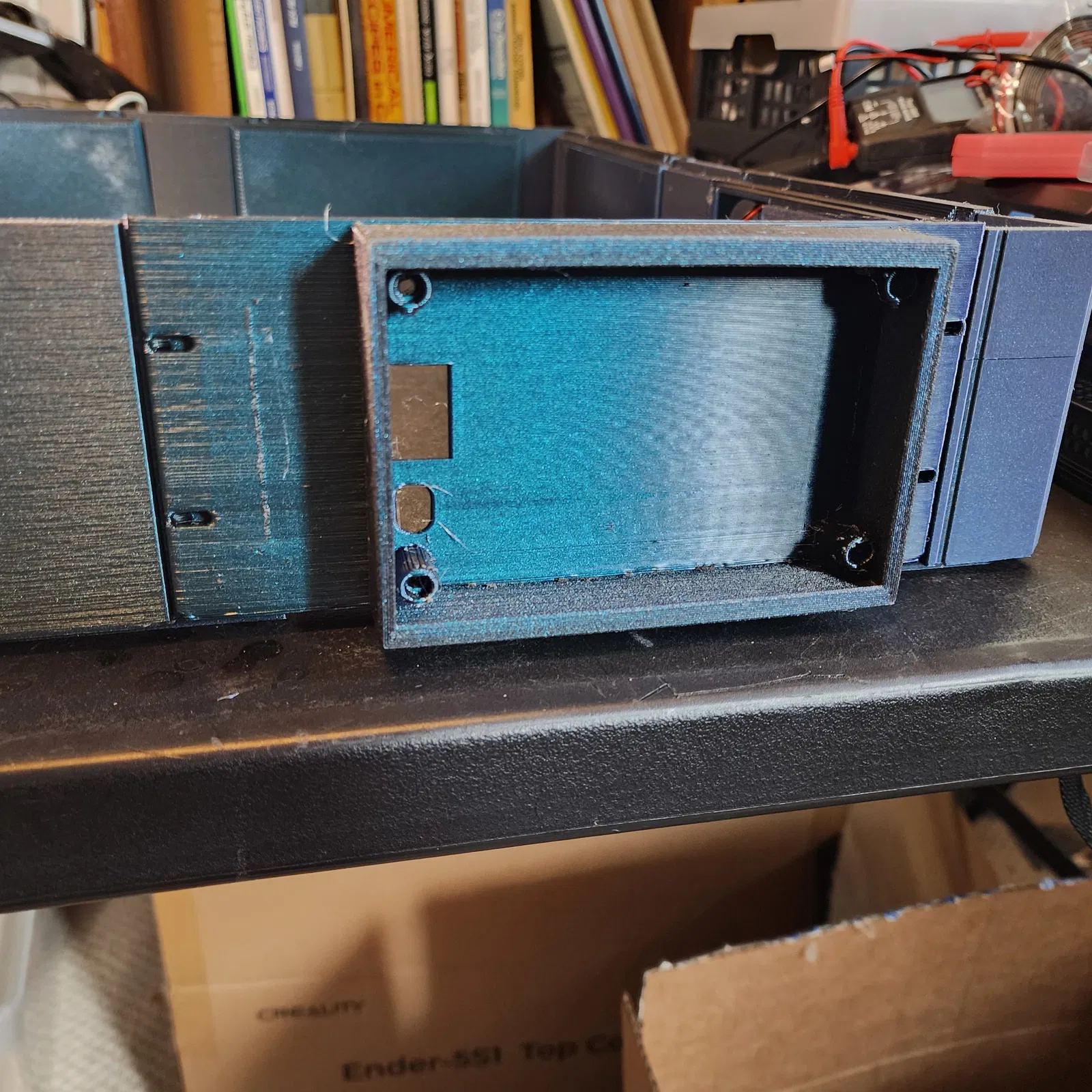

• Panel màn hình và viền màn hình được thiết kế cho BTT HDMI V1.2 display. Phần viền (surround) gài (clip) vào và không cần ốc.

Với các phần còn lại - mình chọn dùng linh kiện 12V và thêm một bộ nguồn 12V 200W cho máy in. (Mình không muốn “ép” bộ nguồn zin và làm ảnh hưởng hiệu năng!)

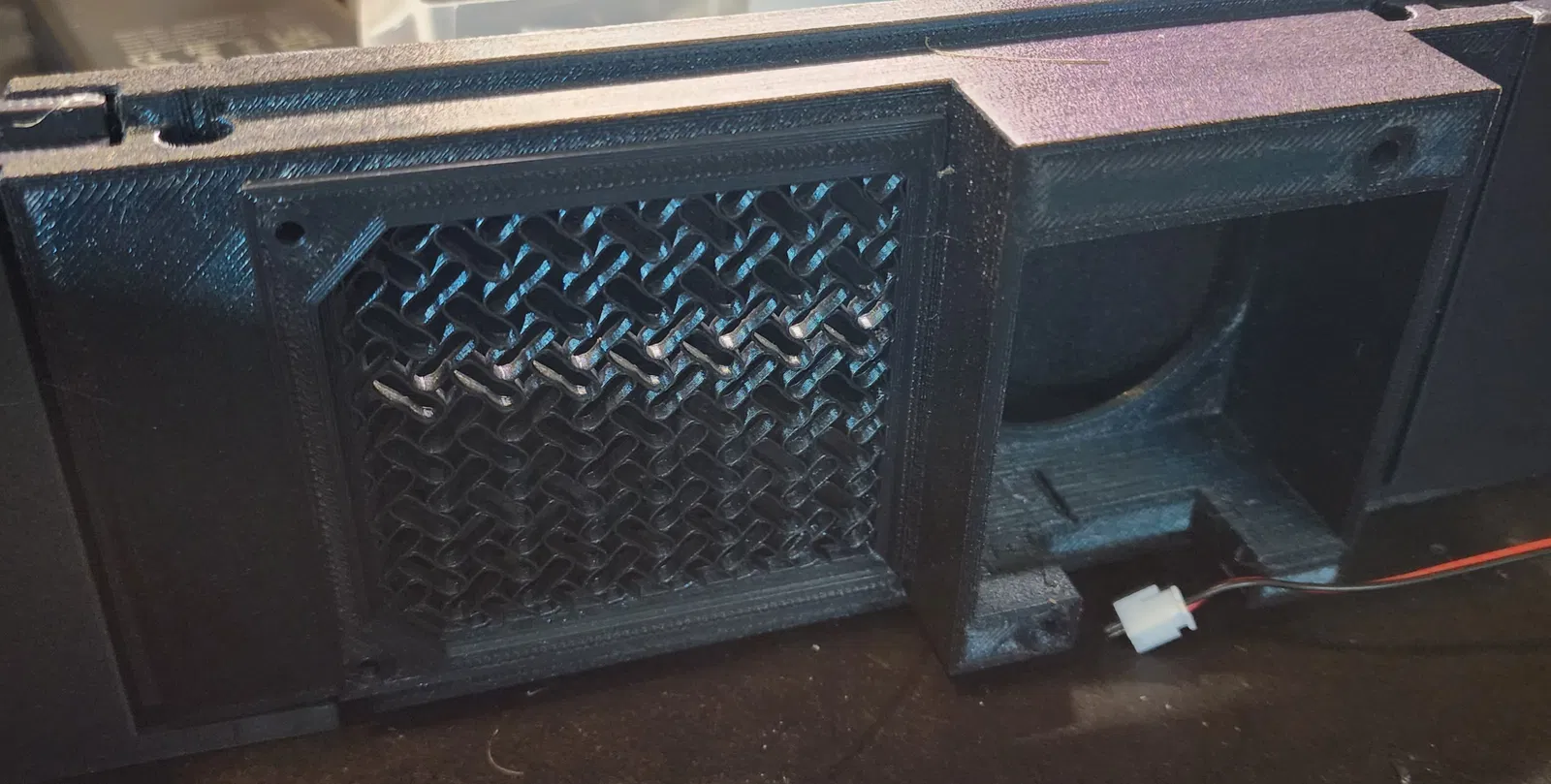

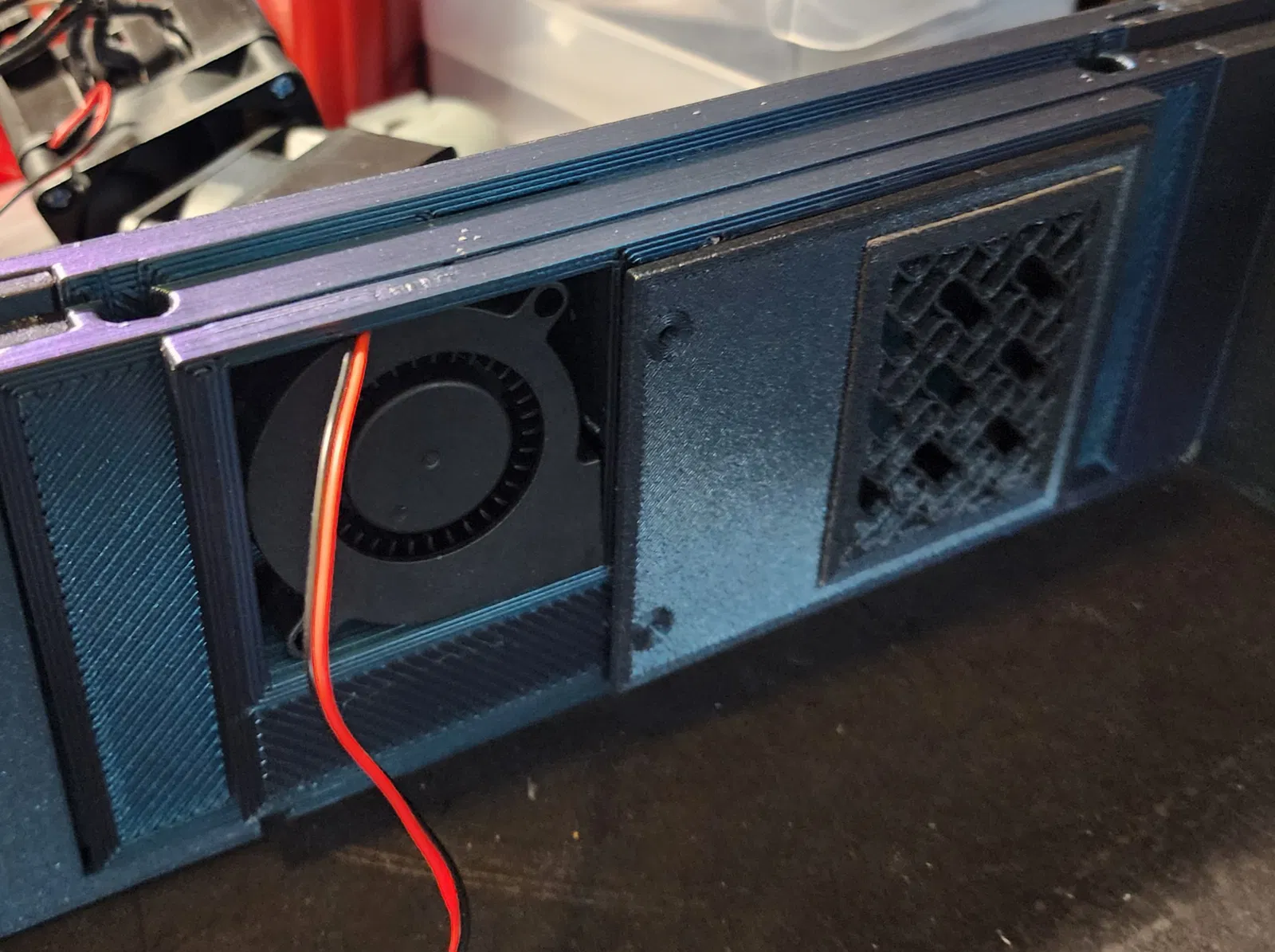

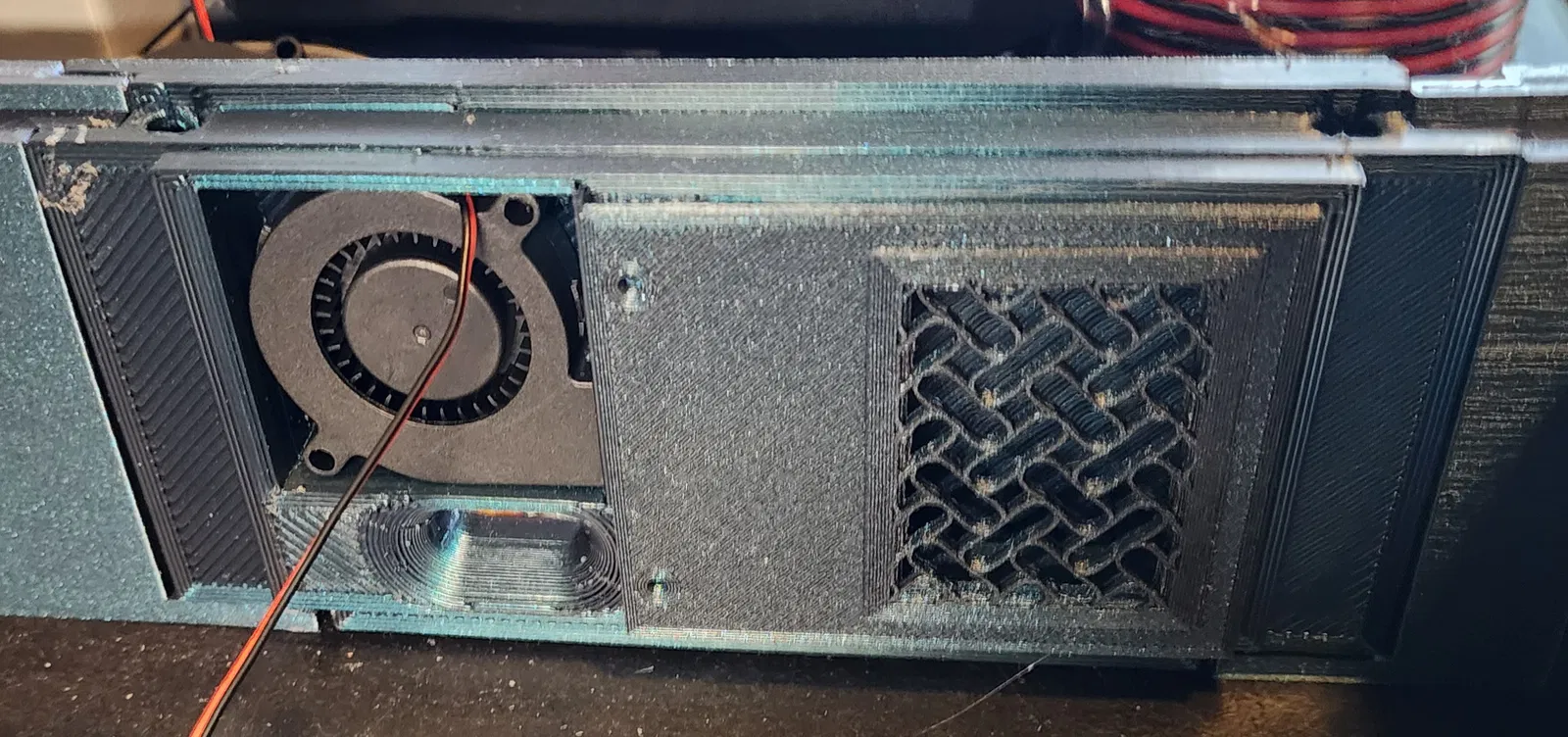

• Panel lọc dùng quạt 50x15mm để thổi không khí qua các tấm vật liệu lọc than (carbon filter) nhằm hấp thụ mùi/khói từ ABS, ASA (và các vật liệu khác). Mình đang dùng vật liệu lọc tương tự ở các máy khác và nó xử lý mùi khá ổn với mình. Mỗi panel bạn muốn thay bằng lọc thì in 1 filter panel, 1 filter box, và 1 filter screen. LƯU Ý: Mình in filter screen với không có top/bottom layers, 6 outlines, và kiểu infill bạn thích để nhìn như một tấm lưới đẹp. Mình dùng sinusoidal infill của Simplify3D, nhưng kiểu khác cũng được. Thử nghiệm % infill, mình dùng 20%.

• Panel heater được thiết kế để dùng loại heater mini (ô tô) 100–150W có quạt 60mm. Nó dùng một ống dẫn gió (heat duct) ở phía ngoài chi tiết. Heater 100W có thể tăng nhiệt trong buồng máy kín lên 12°C (từ 33°C lên 45°C trong khoảng 10 phút và giữ nhiệt dễ dàng). Mình sẽ test thêm trong vài ngày tới.

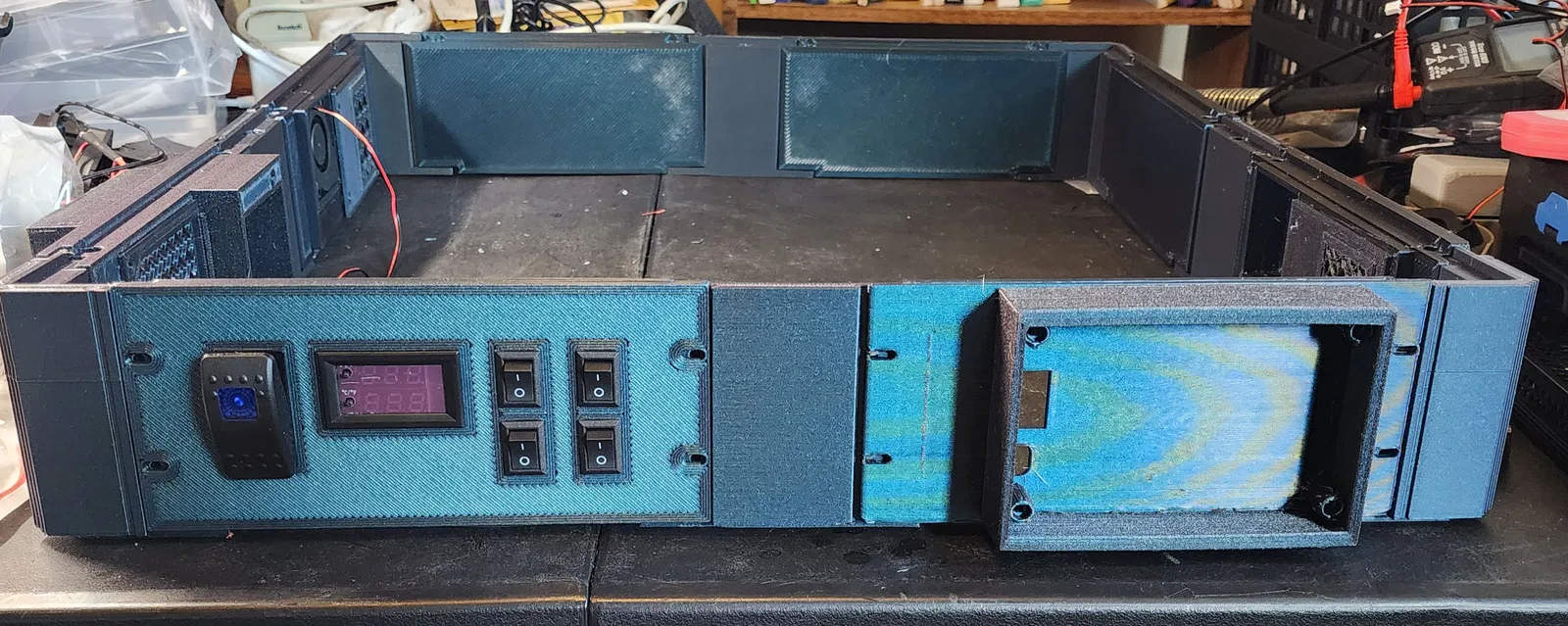

• Và mình thêm một panel công tắc để bật/tắt các phần này, kèm một bộ điều khiển nhiệt độ để quản lý heater và ngăn tình trạng quá nhiệt. Các món này sẽ nằm trong danh sách linh kiện.

Nếu bạn có ý tưởng khác về những thứ có thể làm thêm, cứ để lại ý tưởng ở đây; nếu hợp lý thì mình có thể làm thành các panel mới.

Gợi ý đi dây

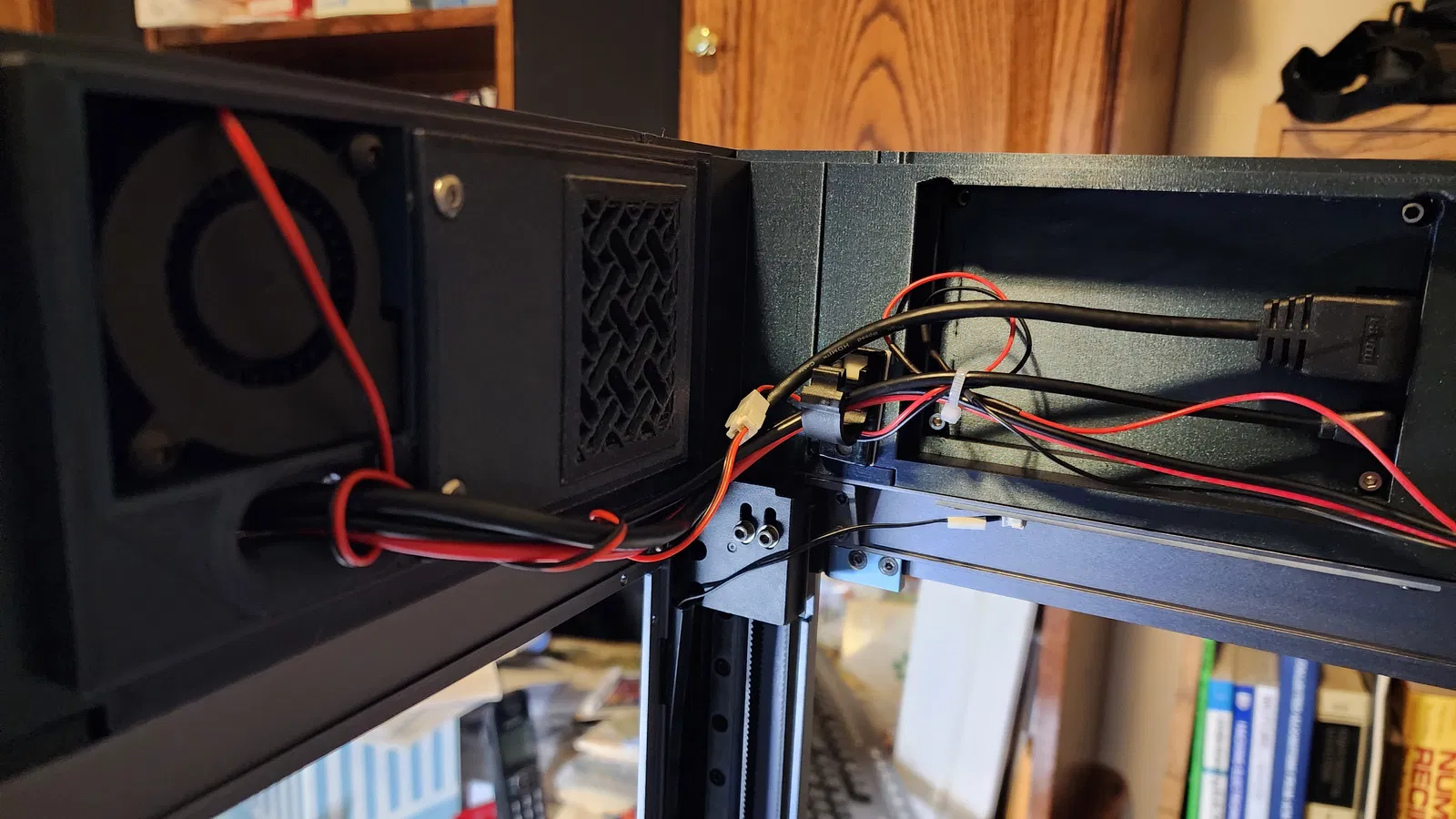

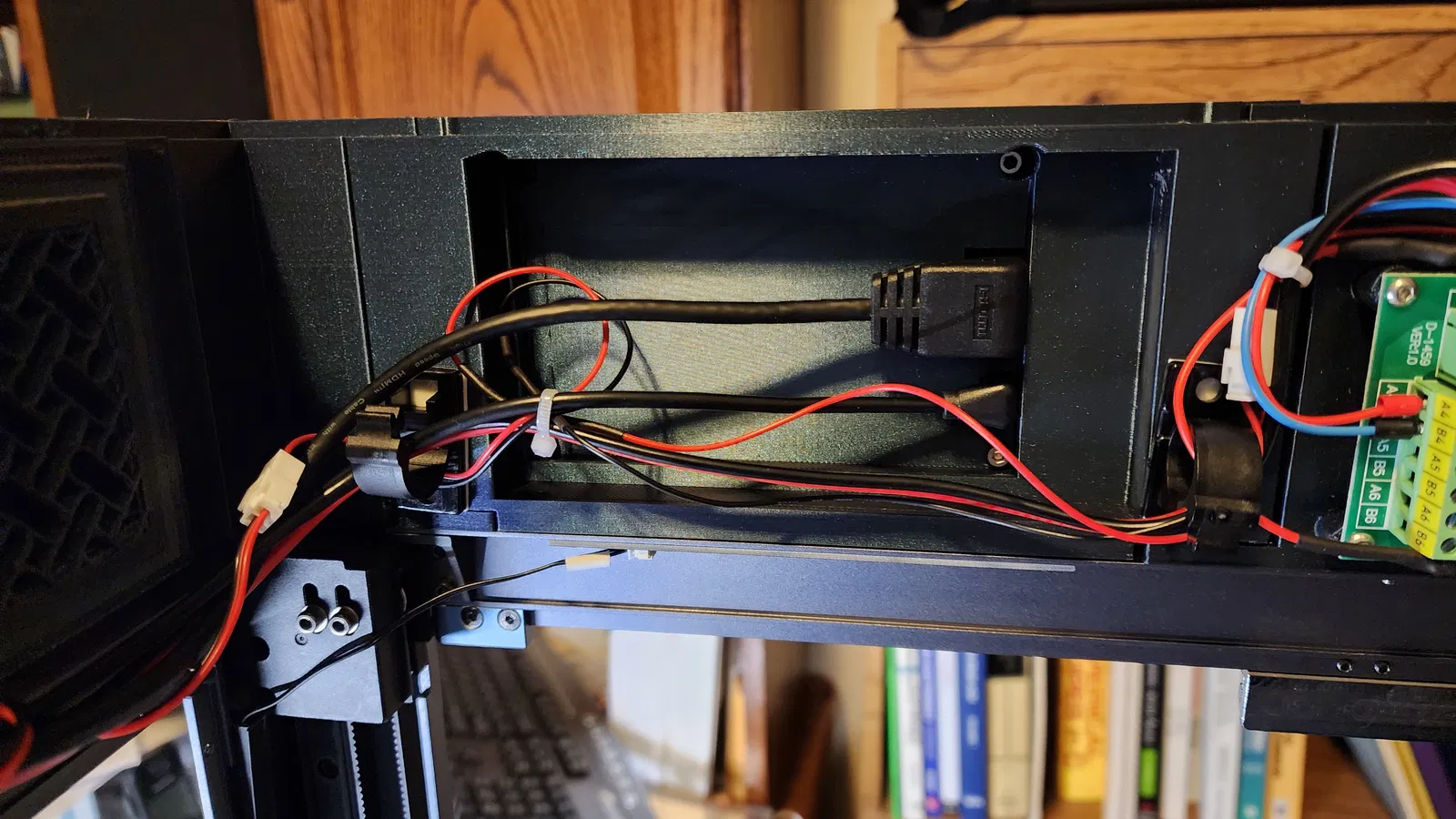

Mình đấu nguồn 12V cho thermostat để hiển thị nhiệt độ bên trong bất cứ lúc nào máy in đang bật. Ngõ ra từ thermostat đi vào công tắc lớn để điều khiển việc cho phép heater hoạt động hay không. Quạt của heater mình để trên một công tắc nhỏ riêng để có thể chạy như một bộ lọc gió. Mình đang cân nhắc thêm một diode nối với công tắc enable heater để đảm bảo quạt luôn chạy mỗi khi heater bật. Mình dùng 2 công tắc nhỏ khác cho 2 panel lọc, và công tắc thứ tư cho vài dây LED dán quanh top hat.

Linh kiện cần thiết

Để bắt 16 miếng lên thanh rail trên của máy in:

• 12 vít M3, dài khoảng 14mm (chiều dài không quá quan trọng vì dưới rail có nhiều khoảng trống; nếu bạn có vít 20mm hoặc dài hơn vẫn dùng được.)

Để bắt các panel lại với nhau nhằm chống rung/khít khe hở tốt hơn:

• 32 heat set inserts M3 x 6mm
• 32 vít M3 x 8mm

Để gắn màn hình BTT HDMI5 V1.2:

• 4 vít socket head M3 x 6

Để dùng panel lọc khí:

• Quạt WINSINN 50mm 5015 Blower Fan (có bản 12v và 24v)

Để gắn quạt:

• 2 heat set inserts M4 x 4mm
• 2 vít M4 x 20mm
• 2 long đền M4

Để đóng nắp phần lọc:

• Universal Cut To Fit Carbon Activated Air Filter Sheet
• 2 heat set inserts M3 x 4mm
• 2 vít M3 x 6mm

Để dùng heater 100 watt:

• 1 PTC Heating Fan, Fast Heating, Constant Temperature, PTC Air Heater for Car DC
• 2 heat set inserts M4 x 10mm
• 2 vít M4 x 14mm
• 2 long đền M4

Cuối cùng, cho panel công tắc:

• Joinfworld Marine Rocker Switch 12V 24V Lighted Rocker Switch - công tắc nguồn chính cho heater, có đèn để nhắc là đang bật.
• DC12V-50-110℃ W1209WK Digital Thermostat Temperature Control Smart Sensor Waterproof NTC Sensor - điều khiển heater.
• 6 Pcs Boat Rocker Switch Snap in Toggle Switch SPST - mình dùng 4 cái cho 2 panel lọc riêng, LED, và bật quạt heater. Có thể hơi dư, nhưng mình thích có công tắc…

Link linh kiện

http://www.amazon.com/dp/B0BC4CPDC3/ref=nosim?tag=psv08printer-20 - BTT HDMI5

http://www.amazon.com/dp/B07MDN81C3/ref=nosim?tag=psv08printer-20 - 100 watt Heater (Cẩn thận, một số bản cũ có tai bắt nghiêng và sẽ không vừa.)

http://www.amazon.com/dp/B07DB6132Q/ref=nosim?tag=psv08printer-20 - Quạt 50x15mm cho filter.

http://www.amazon.com/dp/B07K7KJ788/ref=nosim?tag=psv08printer-20 - Thermostat controller.

https://www.amazon.com/dp/B0CHDSG5DW/ref=nosim?tag=psv08printer-20 - Công tắc nhỏ vừa panel công tắc.

https://www.amazon.com/dp/B09SD4X7CL/ref=nosim?tag=psv08printer-20 - Công tắc lớn có đèn cho heater.

https://www.amazon.com/dp/B0CH36TTNX/ref=nosim?tag=psv08printer-20 - Mình dùng các con vít này vừa để bắt panel vỏ kín, vừa để liên kết giữa các tấm hông và các cụm góc/phần giữa cho đẹp.

https://www.amazon.com/dp/B0D1BPB6TP/ref=nosim?tag=psv08printer-20 - Bộ heat set fasteners nhiều kích cỡ, rất đáng có.

https://www.amazon.com/dp/B07VNDFYNQ/ref=nosim?tag=psv08printer-20 - Vít M3 cap head nhiều chiều dài.
