Gantry in 3D Sovol SV08 XY (3D Printed Gantry)

📢 Lưu ý về bộ Gantry này

Bên mình không xoá phiên bản này — nó vẫn sẽ được giữ lại cho anh em nào đang dùng và có thể cần in lại hoặc thay thế linh kiện.

👉 Một repo gantry mới đã lên sóng với nhiều cải tiến lớn:

Hệ thống CoreXY belt tensioning mới — dây đai motor AB giờ có thể căng từ mặt trước của máy, tương tự gantry Voron

XY joints được thiết kế lại với pulley canh thẳng chuẩn

Nếu muốn tính năng mới nhất và bảo trì dễ hơn thì anh em xem thử thiết kế mới nha! 🚀


red là M4
green là M5
orange là M3
M3 dùng để nối 2 mảnh lại với nhau, M4 dùng để cố định lên gantry, M5 dùng ở các vị trí có bearing/pulley
heat set inserts https://s.click.aliexpress.com/e/_om9Ch6H
M3 có OD4.5 và dài 4mm
M4 có OD6-6.3 dài 4mm
M5 có OD7-7.3 dài 4mm

Cảm ơn các thành viên đã phát hiện bên mình bị thiếu một số locking pins ở phần Z

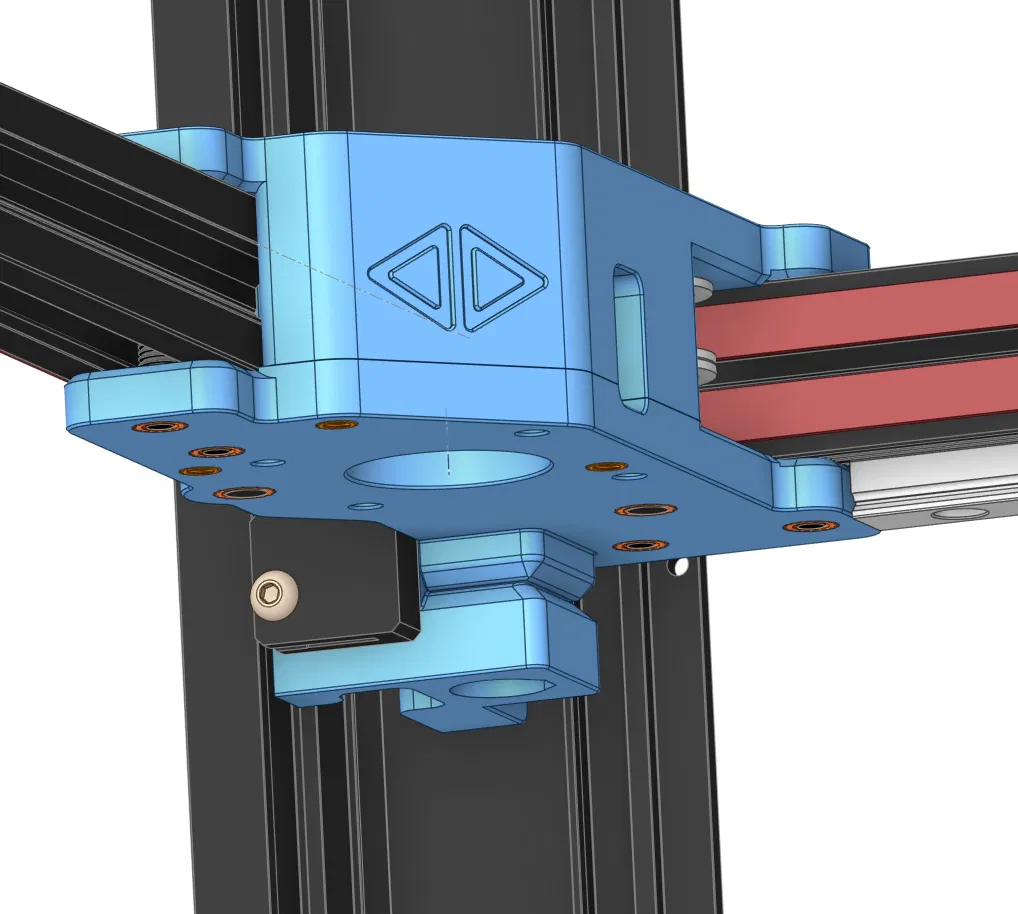

xy gantry Z4 mount là cái có bearing Ge5s

Bên mình đã cập nhật các XY Gantry mounts

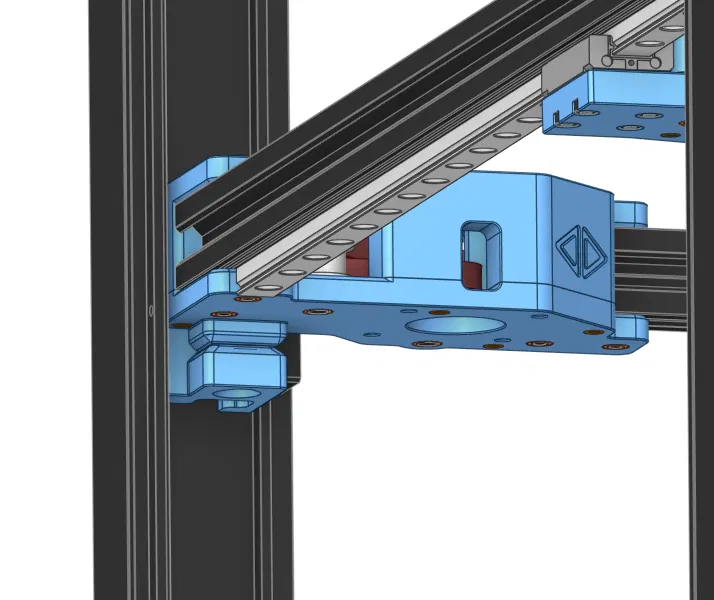

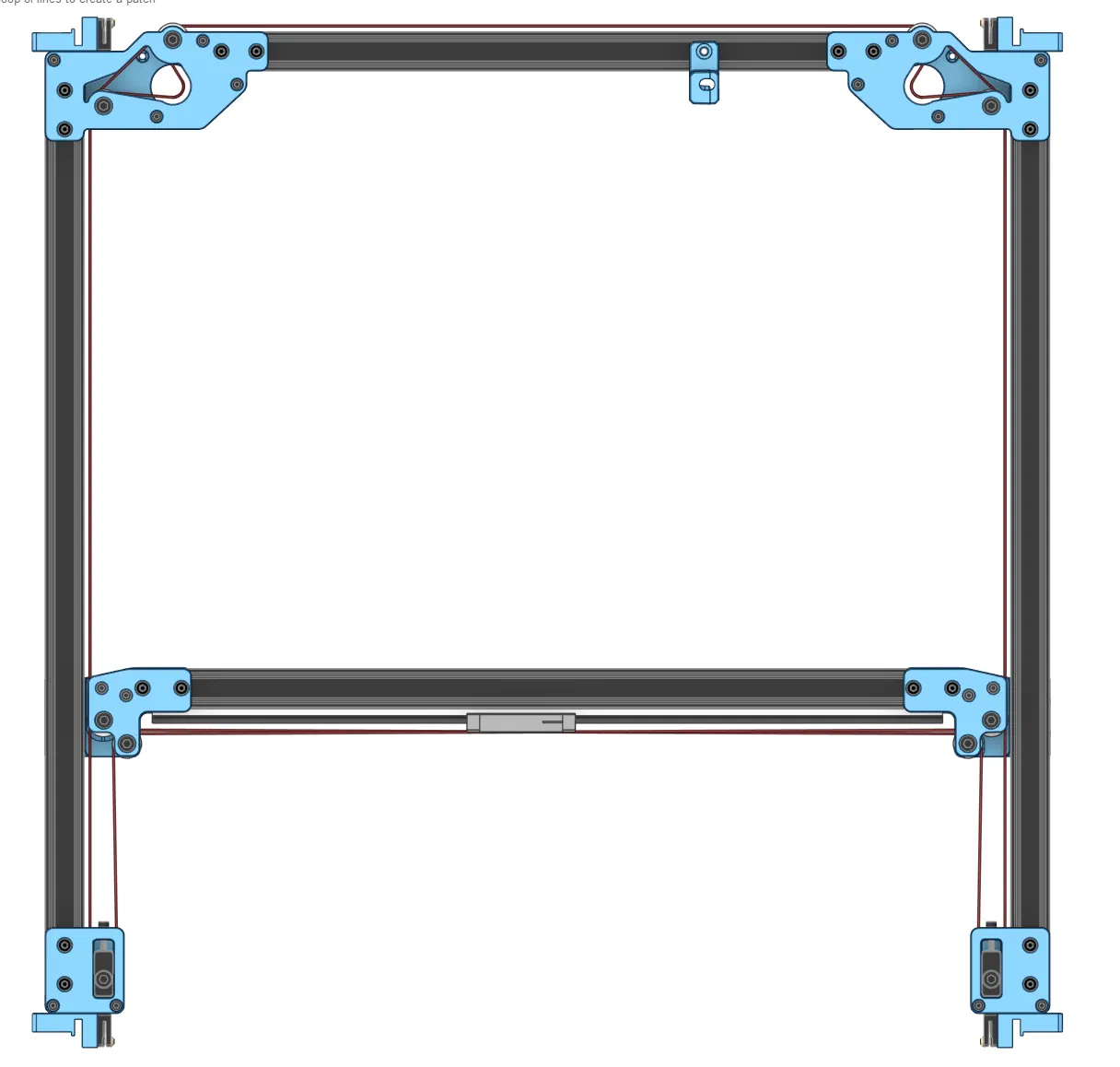

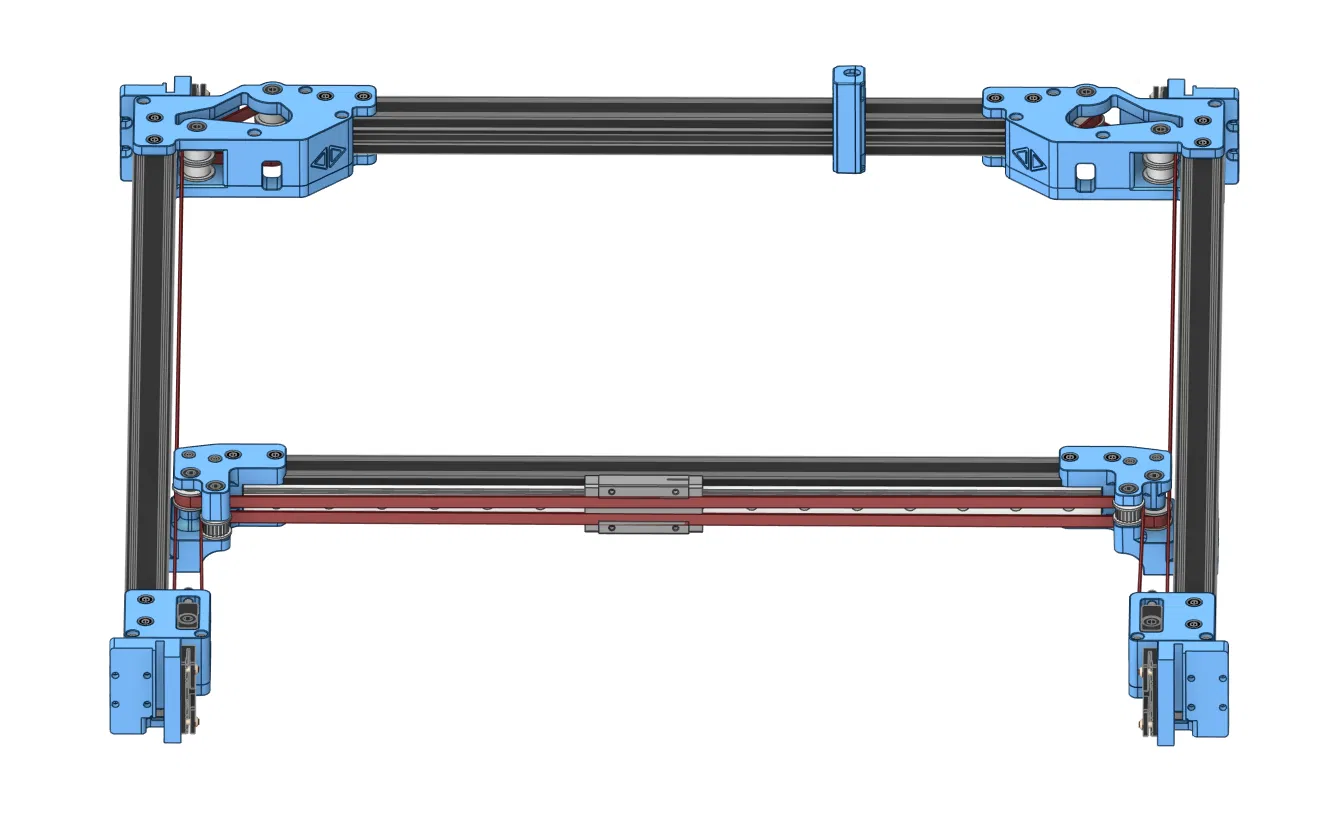

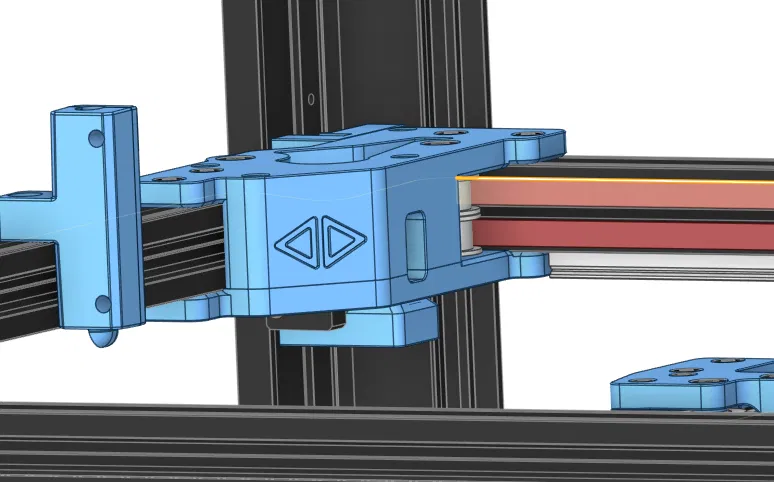

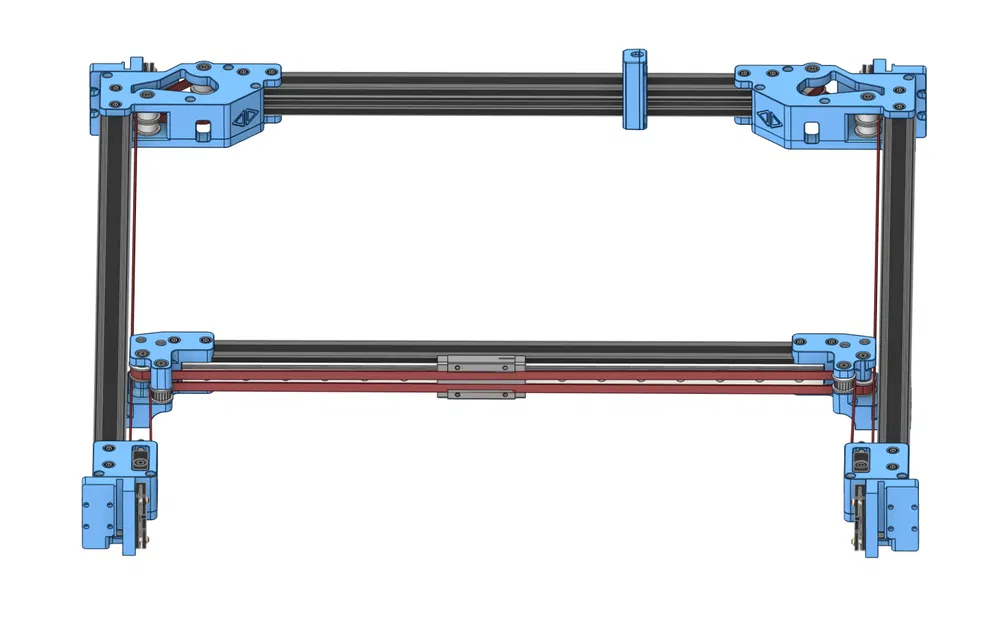

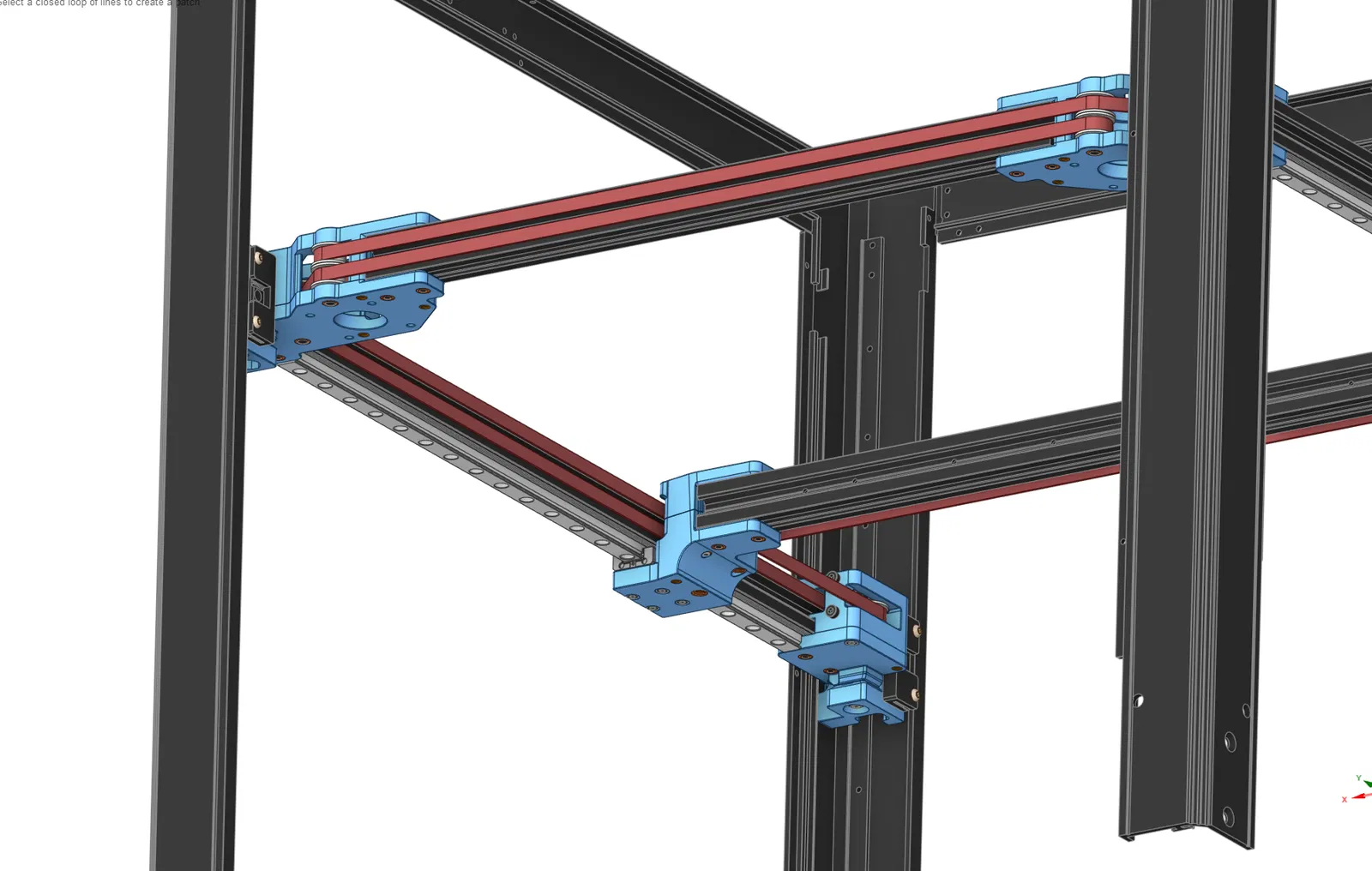

Thêm các hình này để tham khảo cho dễ lắp hơn

Chỉnh sửa sau: 2 December 2024

Điều chỉnh để pulley lắp khít hơn và có thêm không gian cho pulley lớn hơn

Chỉnh sửa sau: 11 November 2024

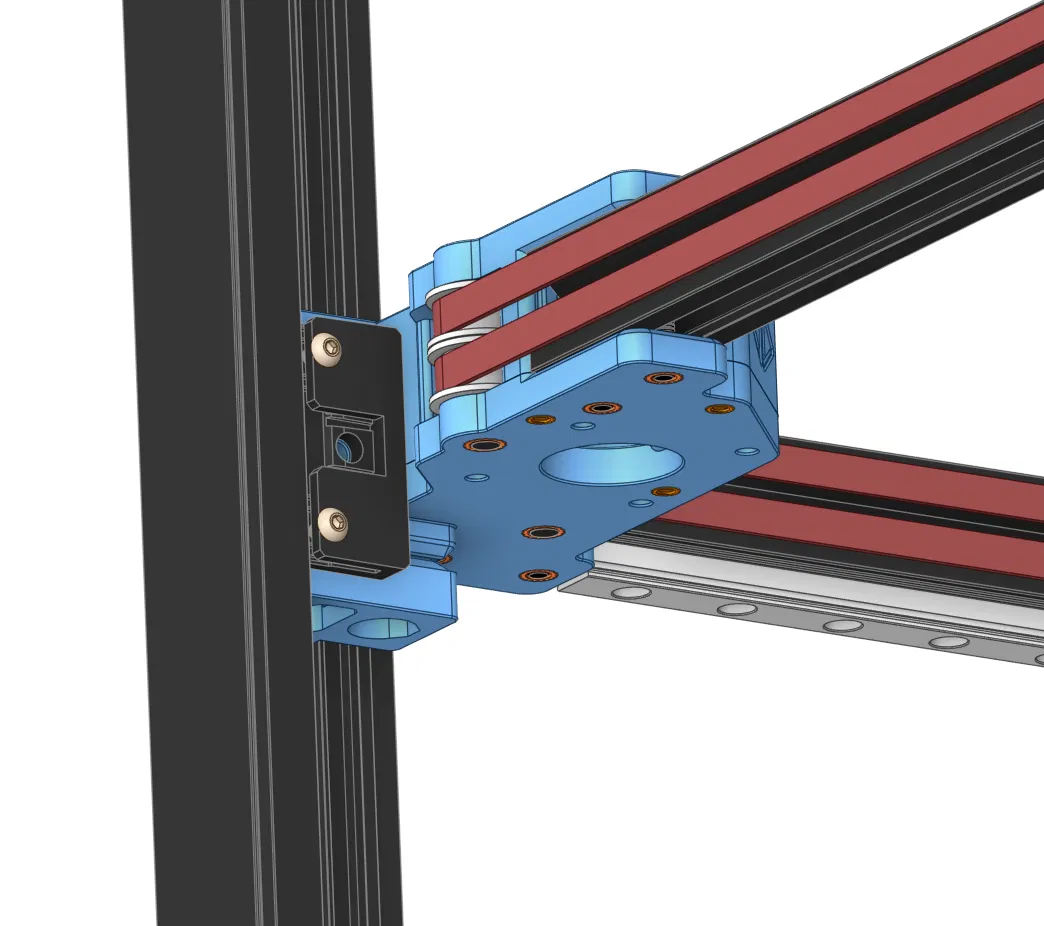

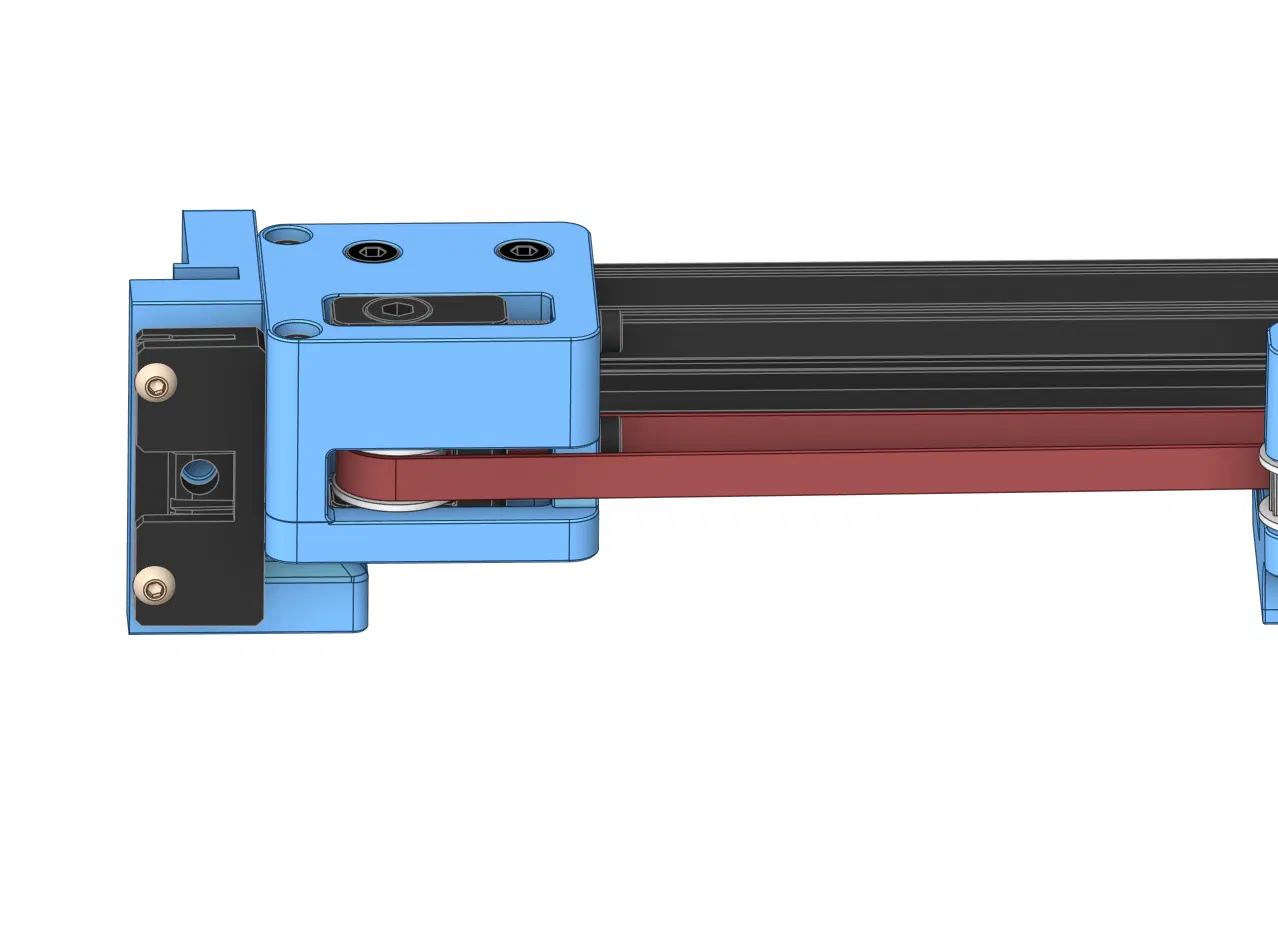

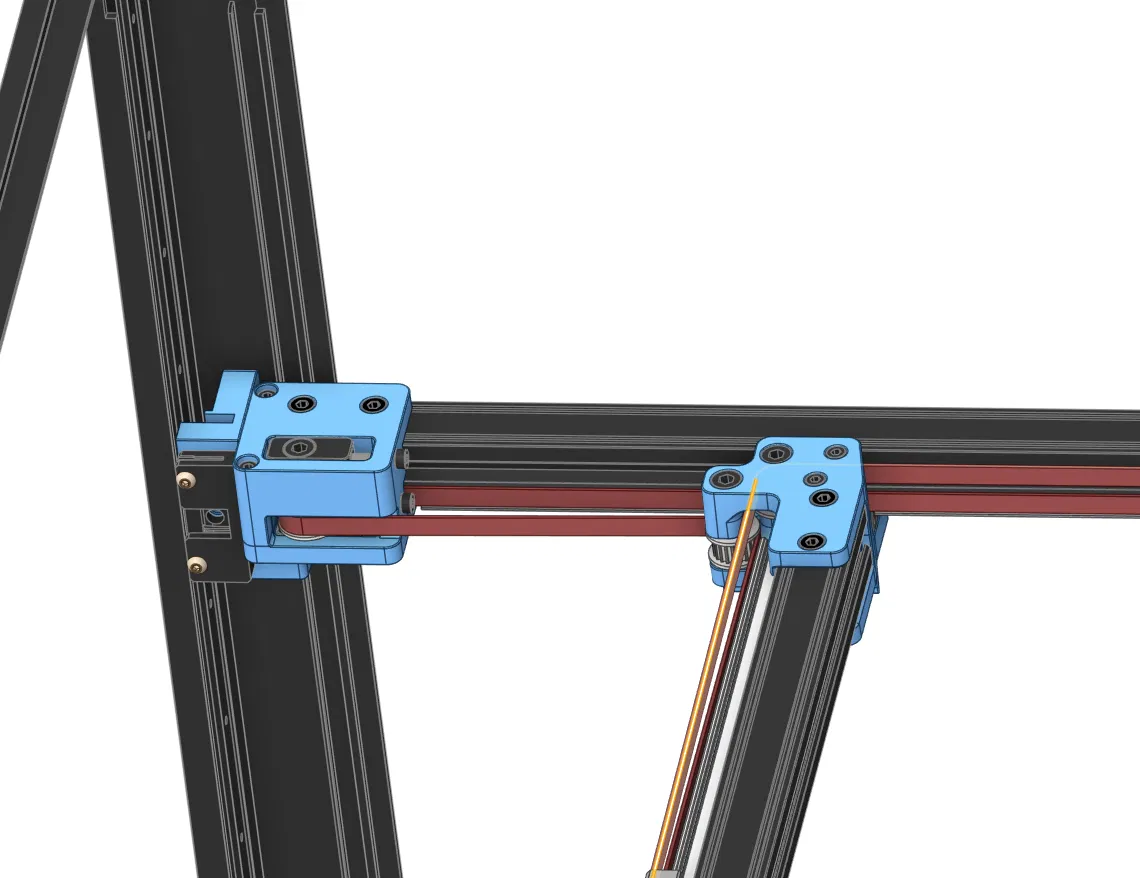

Bên mình đã thêm holder cho Y endstop
Y endstop nằm đúng vị trí như trên gantry bản gốc, và anh em cần in 2 chi tiết mới vừa được thêm vào
Phần màu xanh đã được pre-oriented sẵn và cần một lớp support mỏng.

Chỉnh sửa sau: 10 August 2024. Mình đã cập nhật file gần 3 tuần trước nhưng quên upload lên đây.
Những file được chỉnh sửa duy nhất là XY gantry Z mounts. Cả 4 cái.

Chỉnh sửa sau: 19 July 2024. Mình đã xoá toàn bộ file và upload lại. Và giờ mình cũng đã canh hướng (oriented) để sẵn sàng in.

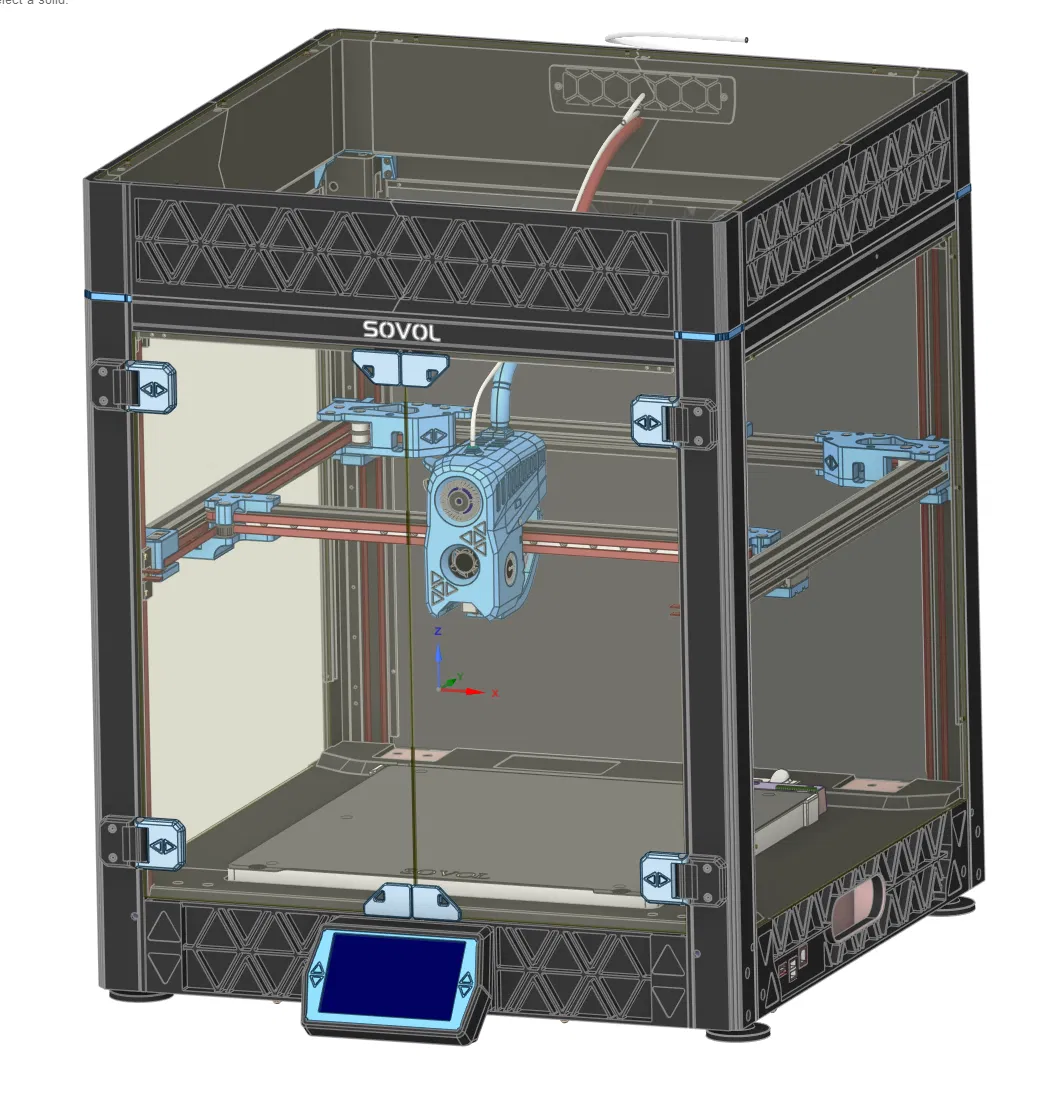

Đây là một bộ gantry in 3D hoàn toàn cho Sovol SV08, có tích hợp sẵn một số mod.

Dễ in, dễ bảo trì, dễ lắp ráp
Hệ thống căng dây đai XY đúng chuẩn
Flexible Z joints được tích hợp trong gantry carrier

Dưới đây là danh sách phần cứng anh em cần để lắp ráp
LƯU Ý: anh em vẫn có thể dùng pulley và belt zin của máy!

Heat set inserts

40x M3x5mm
20x M4x5mm
20x M5x5mm

Screws

6x M3x5
12x M3x8
2x M3x12
14x M3x25
4x M3x30
4x M3x40

16x M4x40

4x M5 x 1 Spacer (washer)
2x M5x10 Button head screw
2x M5x18
8x M5x25
4x M5x35

Bearings

4x GE5C

Lưu ý là một số chi tiết cần support!

Nhớ theo dõi kênh Youtube nha, mình sẽ làm video lắp mod này sớm thôi!
