SV08 Gantry v2 – Căng chỉnh Chính xác & Dễ dàng

🧰 Tổng quan

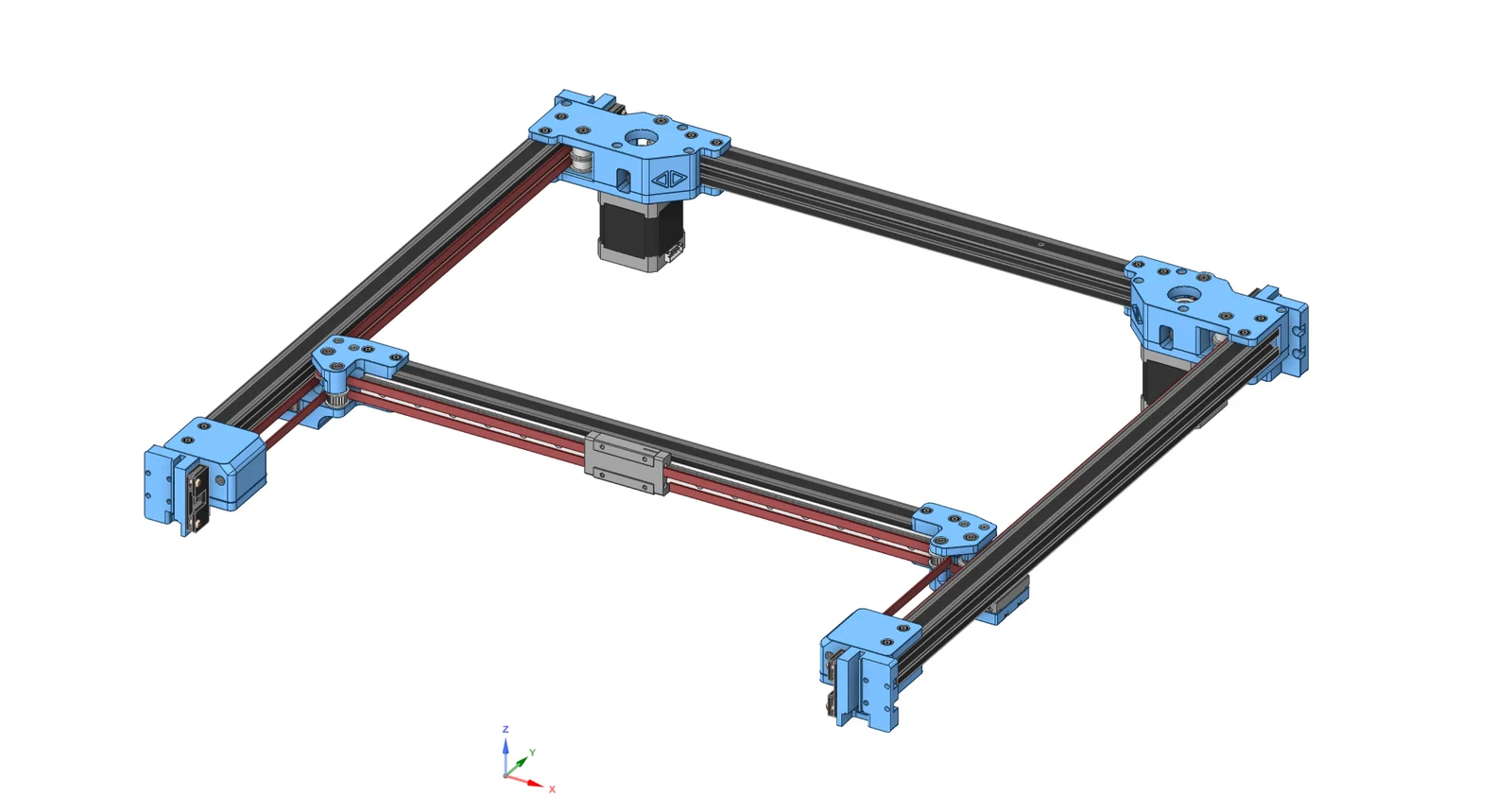

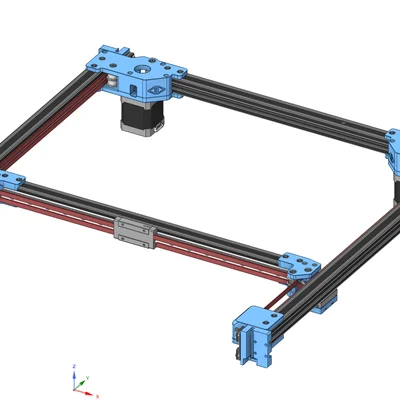

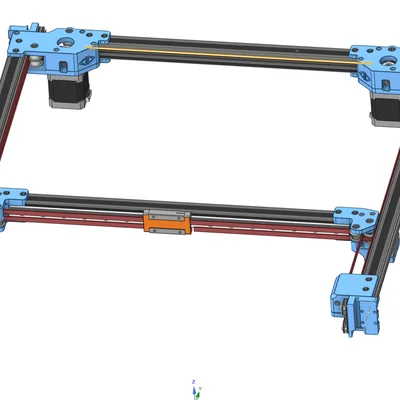

SV08 Gantry v2 mang đến trải nghiệm CoreXY sạch sẽ, chính xác hơn:

Căng dây đai truy cập phía trước cho động cơ AB (kiểu Voron)

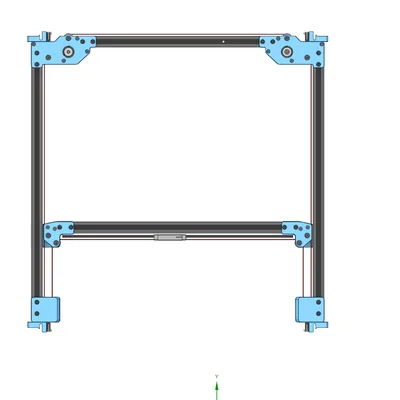

Puli thẳng hàng tại các khớp nối XY để đường đi dây đai song song

Thiết lập & bảo trì dễ dàng hơn với hành trình lớn hơn để căn chỉnh tinh

Đây là kho lưu trữ gantry

mới. “SV08 3D-Printed Gantry” trước đó vẫn hoạt động để người dùng hiện tại có thể in lại các bộ phận thay thế nếu họ không muốn chuyển đổi.

✅ Có gì mới (v2)

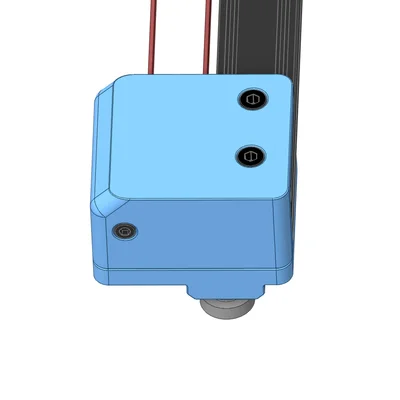

Bộ căng động cơ AB có thể truy cập từ

phía trước máy in

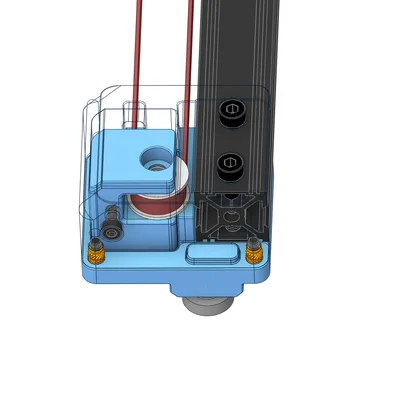

Khớp nối XY được thiết kế lại để thẳng hàng puli với các idler phía trước

Đường đi dây đai song song cải tiến →

theo dõi & độ chính xác tốt hơn

Hành trình căng dây lớn hơn →

căn chỉnh nhanh hơn, lặp lại được

📦 Tệp đính kèm

Các bộ phận in được cho

SV08 Gantry v2 (CoreXY)

Bộ khớp nối XY, idler phía trước, giá đỡ động cơ AB, nắp che

(Tùy chọn) Các bộ phận biến thể Double-shear (sẽ được thêm vào đây khi phát hành)

🛒 Phần cứng (BOM) – Các mục chính

• [Heat-set inserts:

M3, M4, M5](https://s.click.aliexpress.com/e/_omZQhWp)

🔩 Vít

M3×8 SHCS → 16 cái

M3×10 SHCS → 8 cái

M3×25 SHCS → 8 cái

M3×30 SHCS → 4 cái

M3×40 SHCS → 2 cái

M4×30 SHCS → 16 cái

M5×10 BHCS → 4 cái

M5×14 SHCS → 1 cái

M5×25 SHCS → 7 cái

M5×35 SHCS → 2 cái

Heat-set inserts

M3 (Ø4.5 mm, D 4–5 mm) → 29 cái

M4 × 5 mm → 16 cái

M5 × 4 mm → 14 cái

Đai ốc / Vòng đệm

Đai ốc M3 — 2 cái

Vòng đệm M5 × 1 mm — 2 cái

Vòng bi và Puli

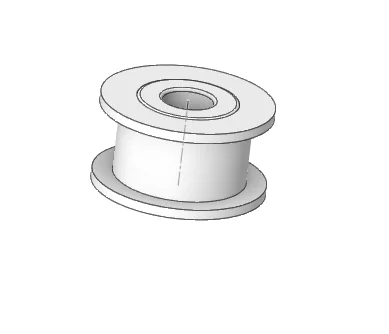

Puli Idler SỬ DỤNG Lại hàng gốc! hoặc đây là một lựa chọn tốt

• PULI THAY THẾ GẮN TRỰC TIẾP CHẤT LƯỢNG TỐT HƠN

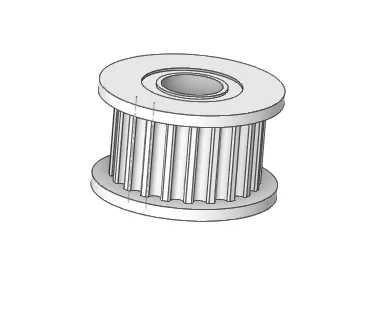

Puli Idler GT2 (20T, chiều rộng tổng 9-9.3) lỗ 5mm
2

Puli Idler GT2 (20T, chiều rộng tổng 9-9.3) lỗ 5mm
12

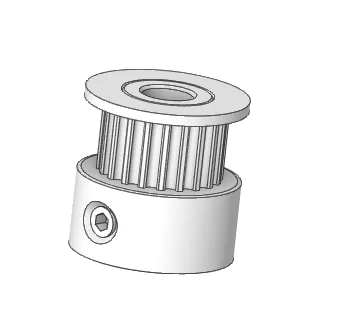

Puli Động Cơ GT2 20T, lỗ 5mm
2

4x Vòng bi GE5C

Vòng đệm M5 (để tích hợp giá đỡ Z)

Dây đai

• 4 mét dây đai GT2 6mm Dây đai

• Có thể tái sử dụng

dây đai & puli SV08 hiện có

Mẹo: Đừng siết quá chặt ốc puli – chỉ cần vừa đủ chặt và cho puli quay tự do.

🧭 Lắp ráp

• Xem hướng dẫn! vào mục Tải xuống và cuộn xuống!

• 📄

Hướng dẫn Lắp ráp (PDF): vào mục tải xuống và tải tệp PDF!

🖨 Cài đặt In (Khuyến nghị)

• Chất liệu:

ABS Liên kết Aff Polymaker

• Lớp vỏ:

4–5

• Lòng trong: 20**–30%** (Gyroid/Cubic)

• Chiều cao lớp:

0.2 mm

• Tường & lỗ dung sai: bật

mở rộng ngang nếu cần

Heat-set inserts: lắp bằng mỏ hàn & bộ gá căn chỉnh nếu có

🔧 Khả năng tương thích

• Máy in:

Sovol SV08

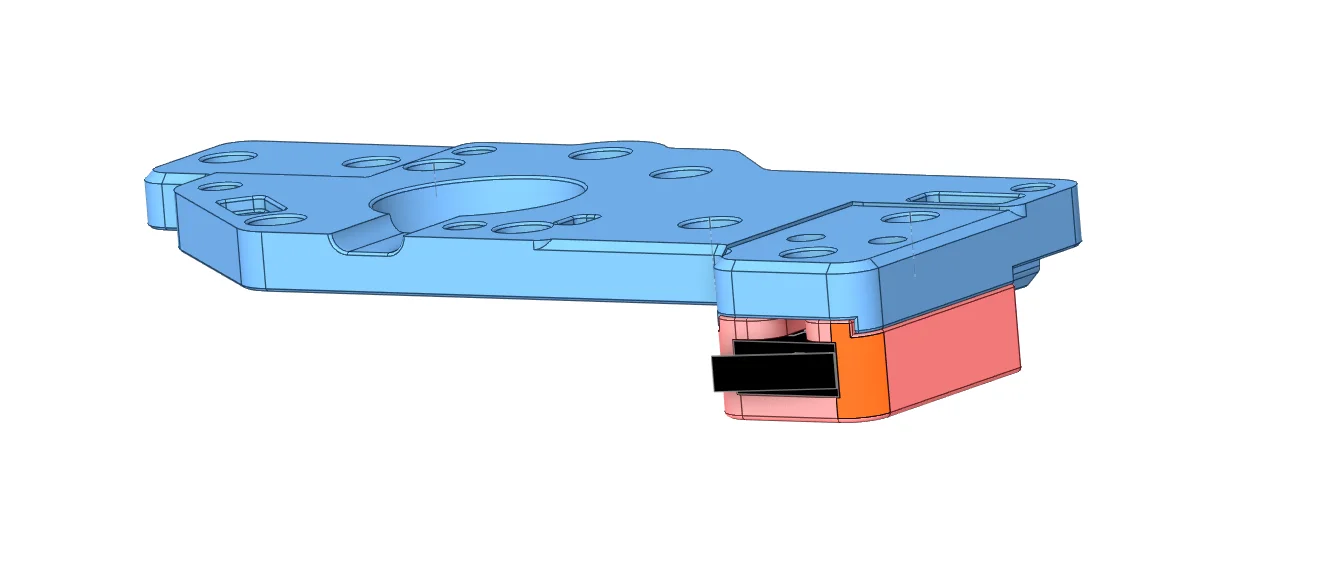

📝 Ghi chú In – Bộ phận Động cơ AB Dưới

⚠ Nhiều người dùng phiên bản trước gặp sự cố ở đây do hỗ trợ không đúng.

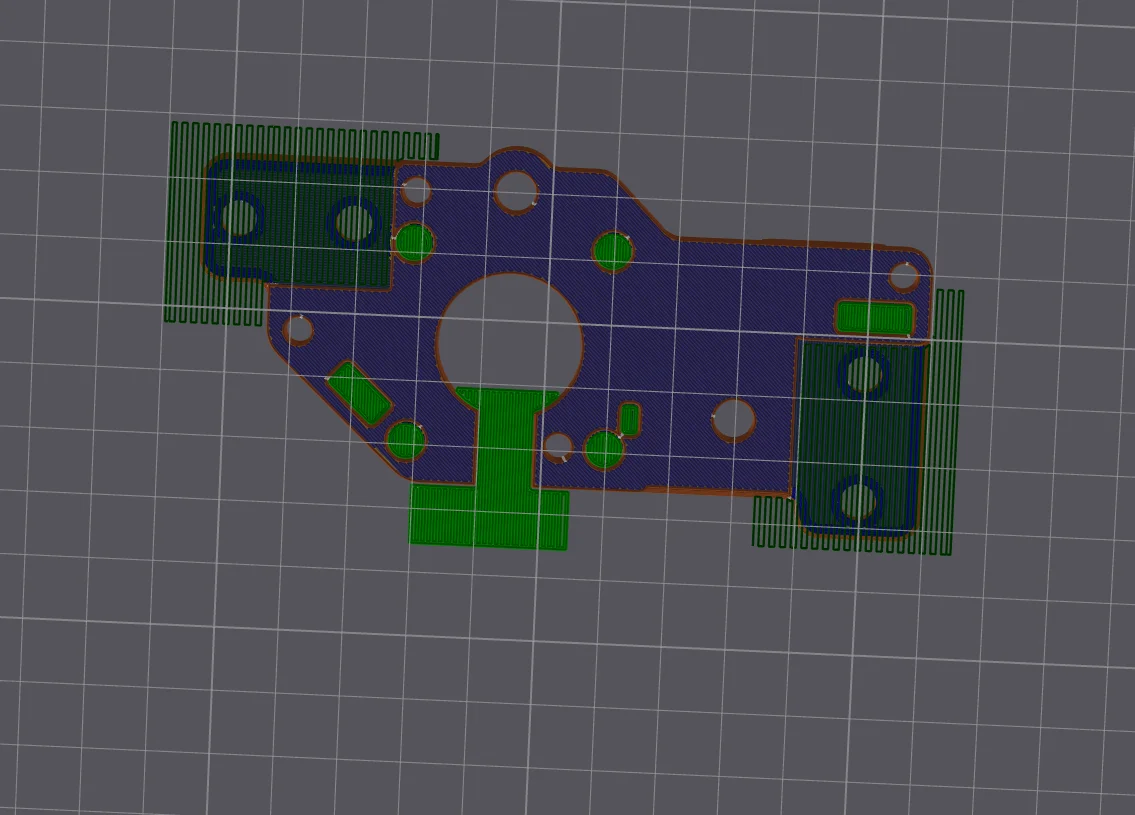

KHÔNG sử dụng “Tree Supports” trừ khi bạn để khoảng trống lớn — chỉ với 1–2 lớp hỗ trợ, chúng không hoạt động tốt cho bộ phận này.

Thay vào đó, hãy sử dụng

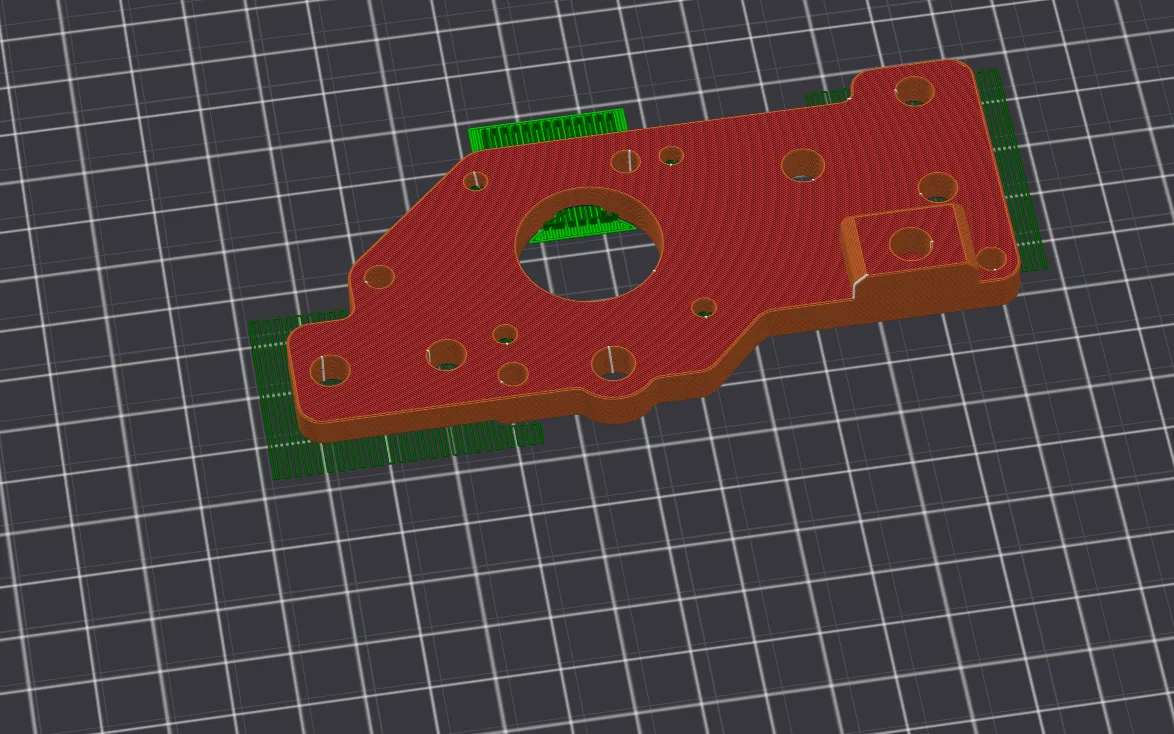

Grid Supports (tự động tạo) như trong ví dụ xem trước.

Không cần cài đặt tùy chỉnh nào khác — chỉ cần để slicer tạo hỗ trợ lưới.

✅ Điều này đảm bảo cầu nối phù hợp xung quanh các lỗ giá đỡ động cơ và tránh các phần nhô ra yếu hoặc xấu.

Nếu bạn sử dụng endstop vật lý, hãy tải bộ phận phù hợp cho động cơ A (bộ phận bên phải) và giá đỡ endstop

Nếu bạn sử dụng Toolhead OG! bạn sẽ cần bản in này

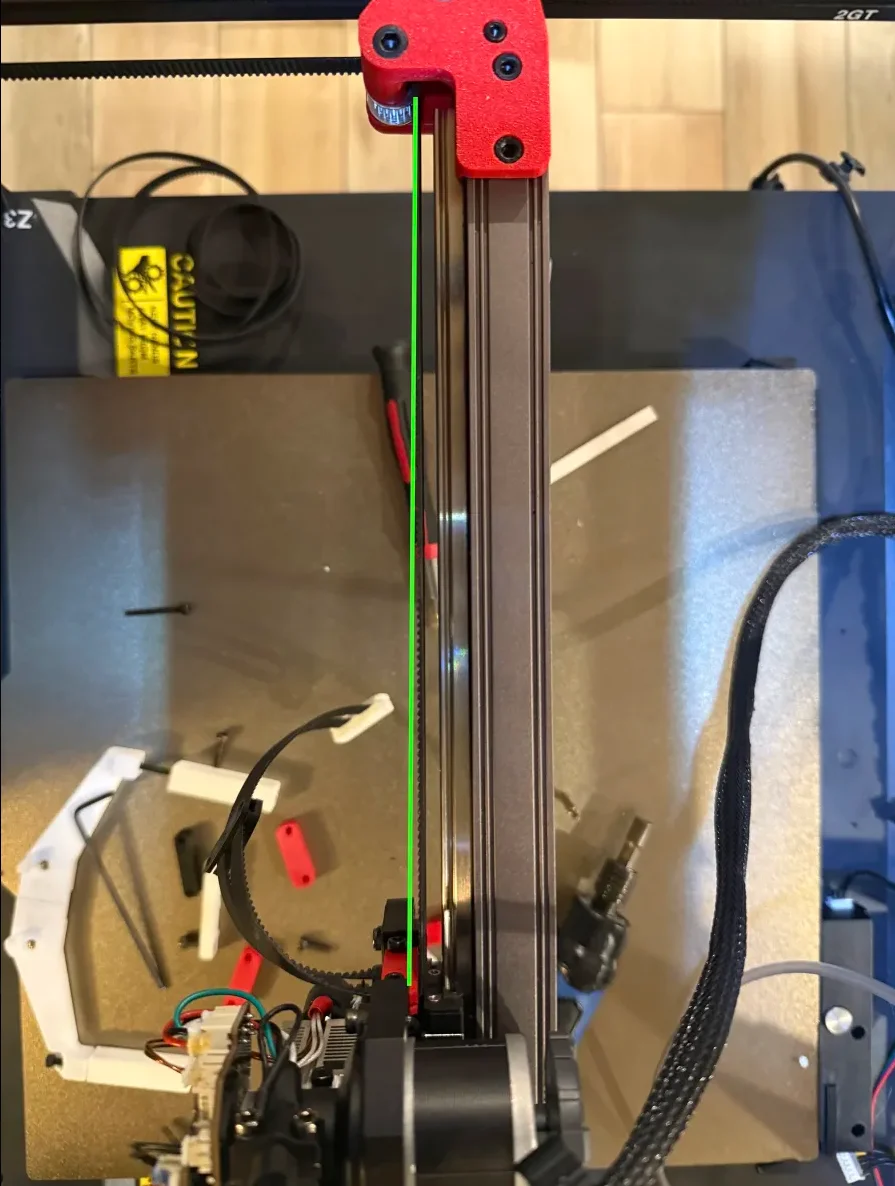

Để dây đai song song với dầm X, nếu không bạn sẽ gặp tình trạng như đường màu xanh lá cây trong hình bên dưới!
Cảm ơn https://www.f3d.vn/profile/waldecirsant_1983916

vì tất cả phản hồi!

💬 Muốn giúp cải thiện?

Nếu bạn kiểm tra, vui lòng để lại Make hoặc bình luận với kết quả và đề xuất của bạn. Chúng tôi sẽ đưa tất cả các cải tiến đã được xác nhận vào bản phát hành cuối cùng.

Hãy cùng đưa máy in Sovol của chúng ta lên một tầm cao mới – cùng nhau! ⚙🔥
