Khay & vách ngăn tương thích Milwaukee Packout Low Profile Organizer
Bộ khay (bin) và vách ngăn tương thích Milwaukee Packout Low Profile Organizer: khay chữ nhật/vuông, chỉnh rãnh để chia 4 phần theo trục ngắn hoặc chia đôi theo trục dài, kèm nhiều loại separator (Tri/Quad, clipped).
Mô tả
EDIT: Mình cũng thiết kế luôn bản khay vuông organizer chiều cao tiêu chuẩn.
EDIT2:
EDIT3: Và mình cũng thiết kế .
EDIT4: Thêm
EDIT5: Mình cũng thêm .

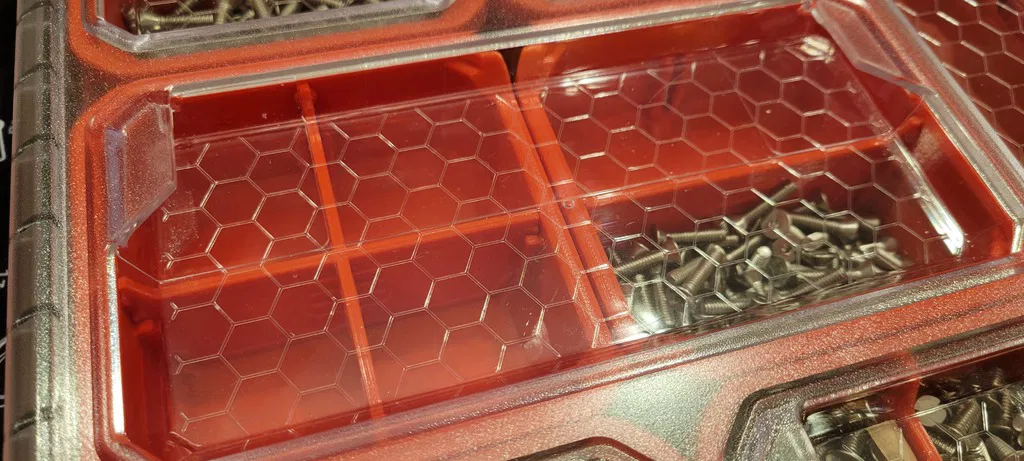

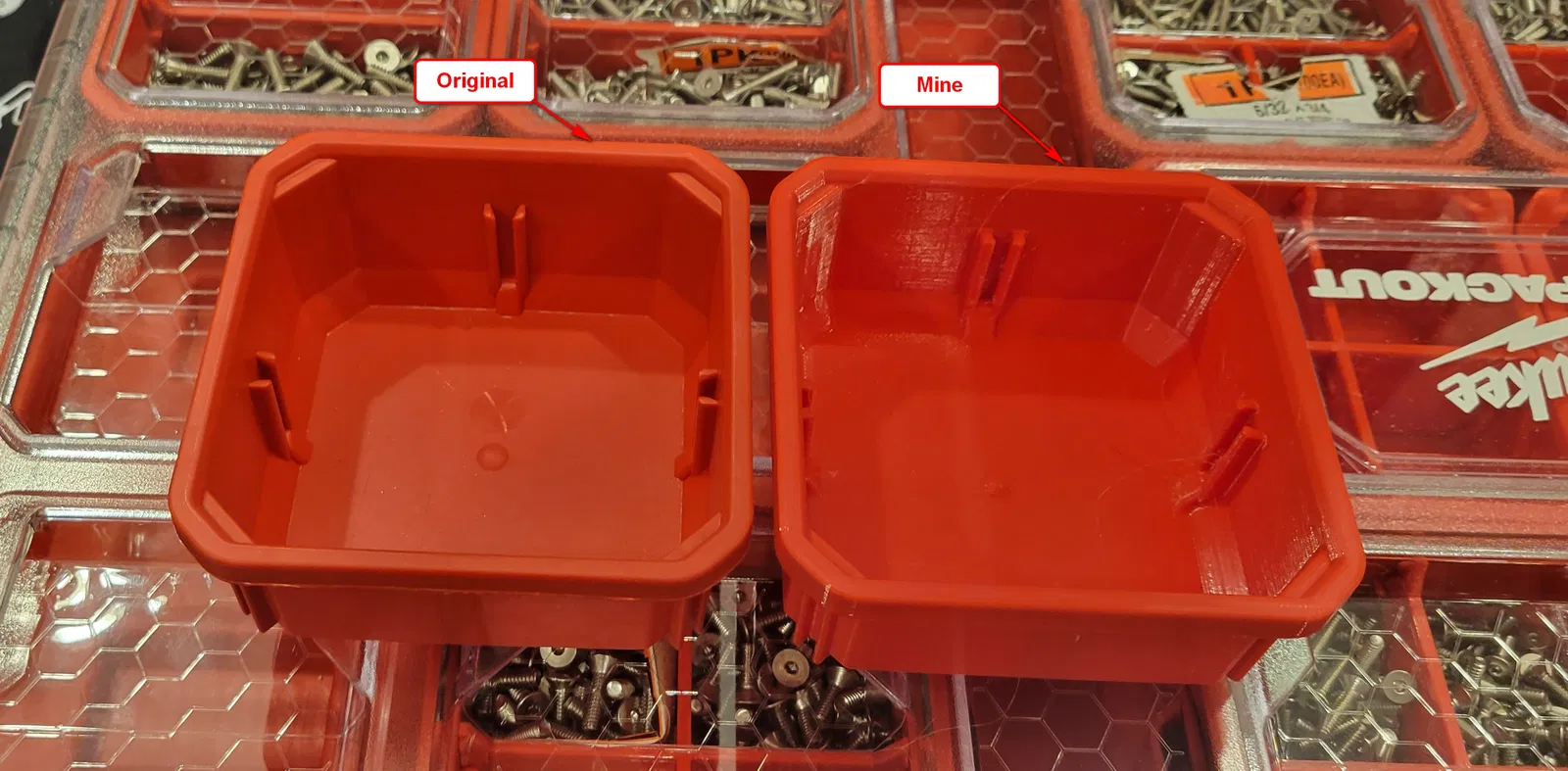

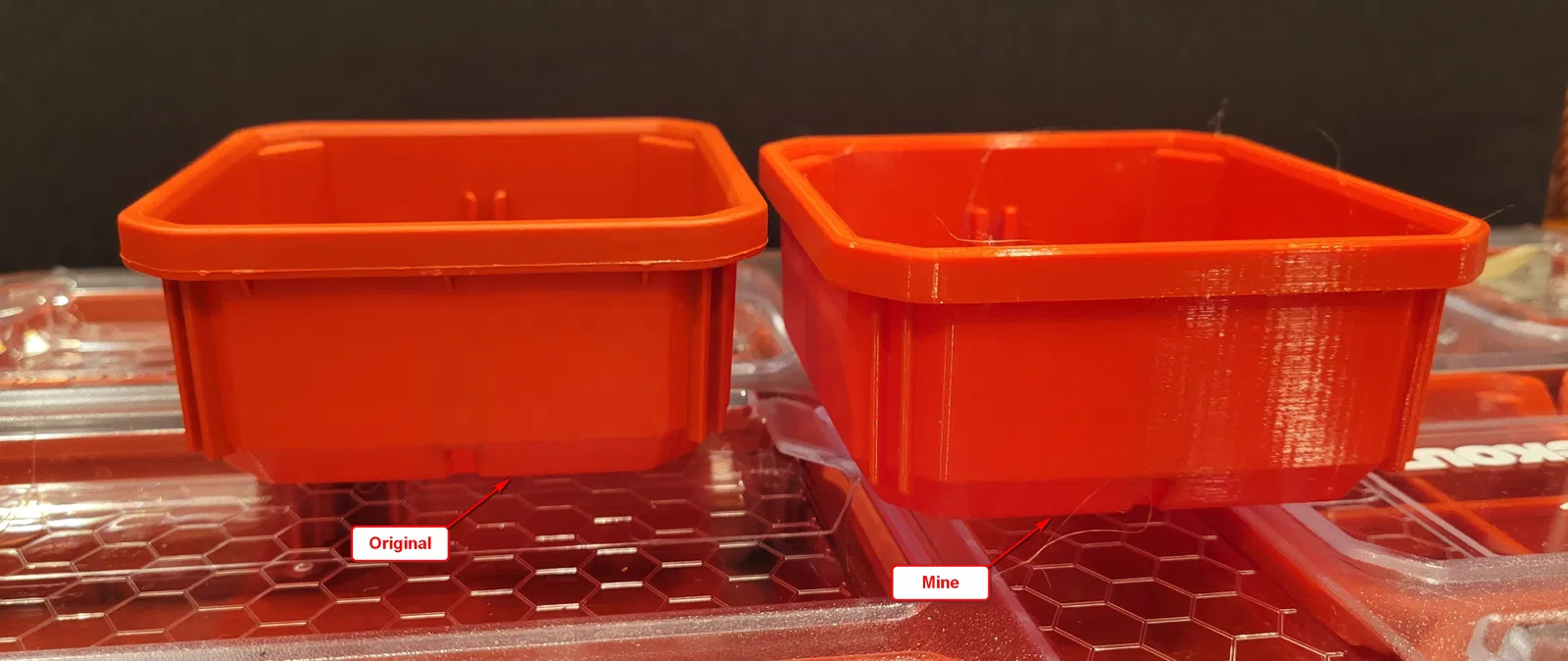

Mình mua cái Milwaukee Packout Low Profile Organizer, và thích gần như mọi thứ về nó — trừ cái khay chữ nhật. Việc nó bị chia sẵn thành ba phần làm mình khó chịu, và việc nó không thể chia theo trục dài cũng vậy, nên mình dựng model lại và làm bản copy. Mình muốn model của mình nhìn y như hàng zin, nên thay vì chỉ làm cái gì đó “xài được” nhưng nhìn lạc quẻ, mình cố làm sao cho nó hòa vào, nhìn như đồ gốc.

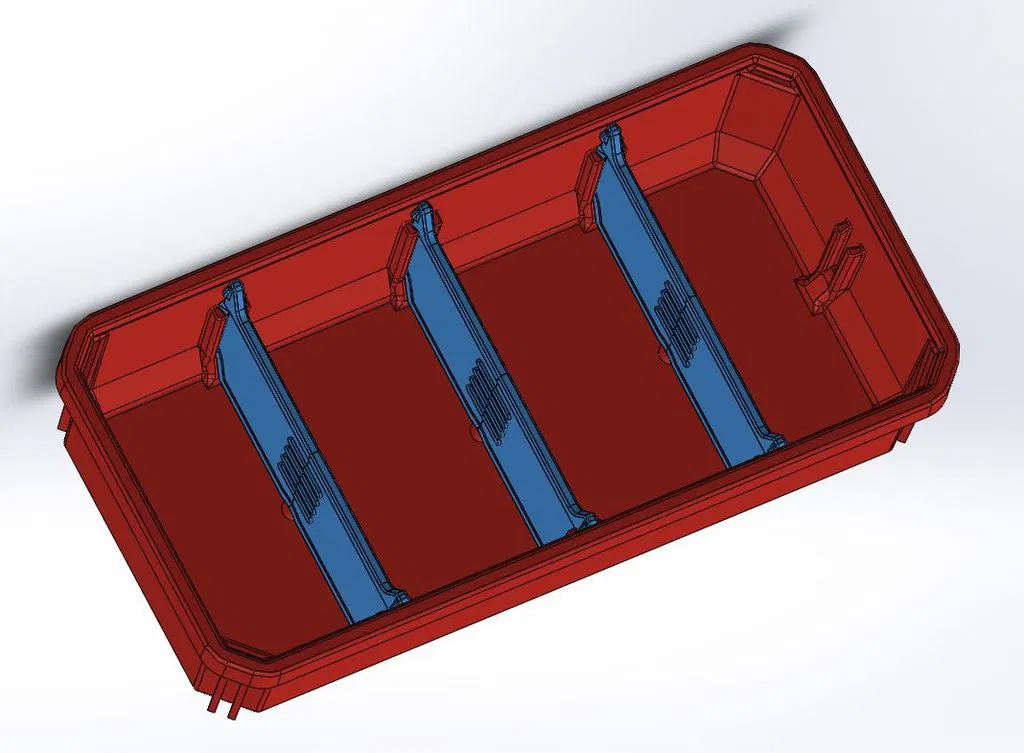

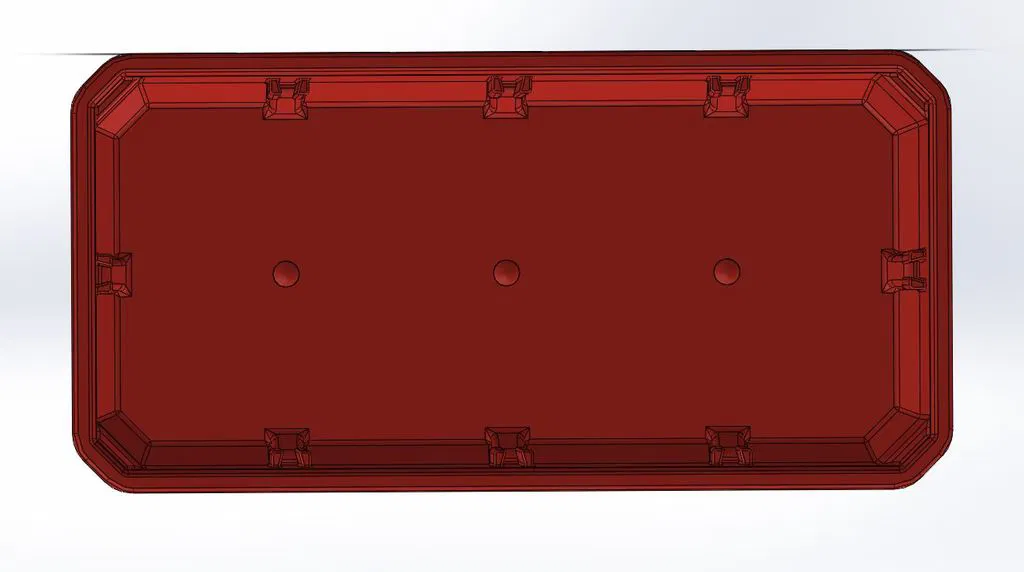

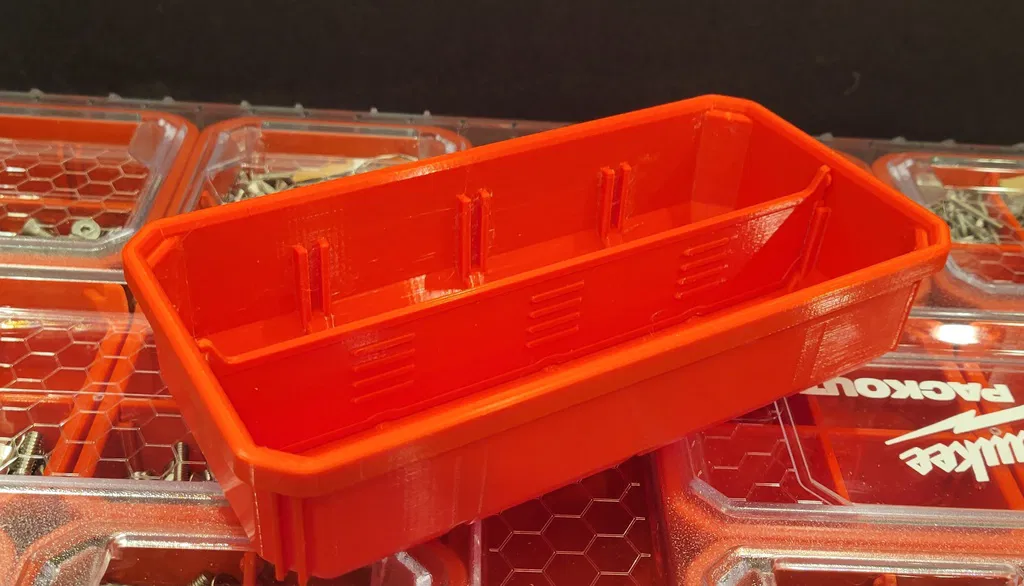

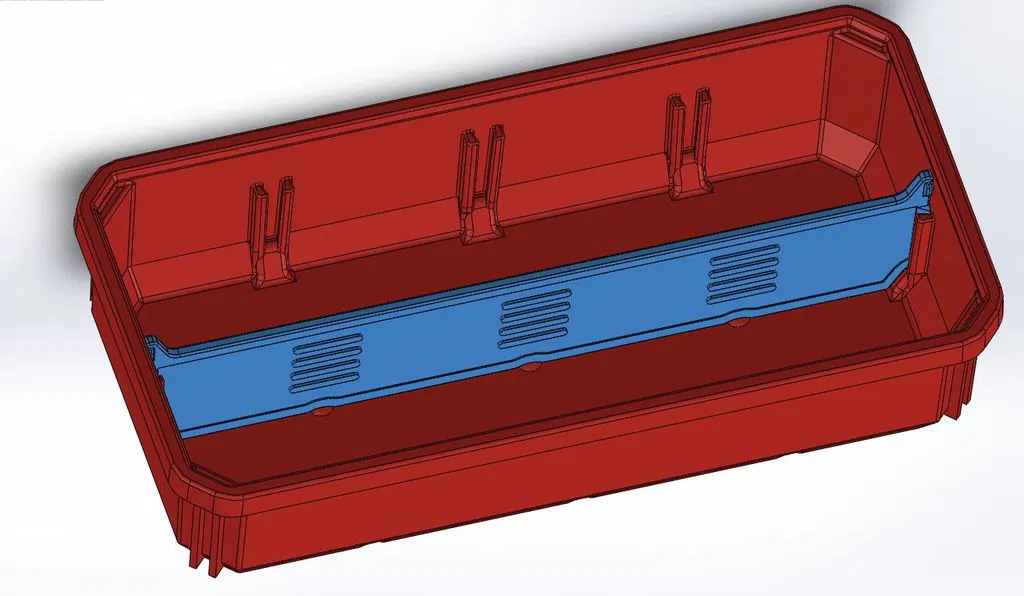

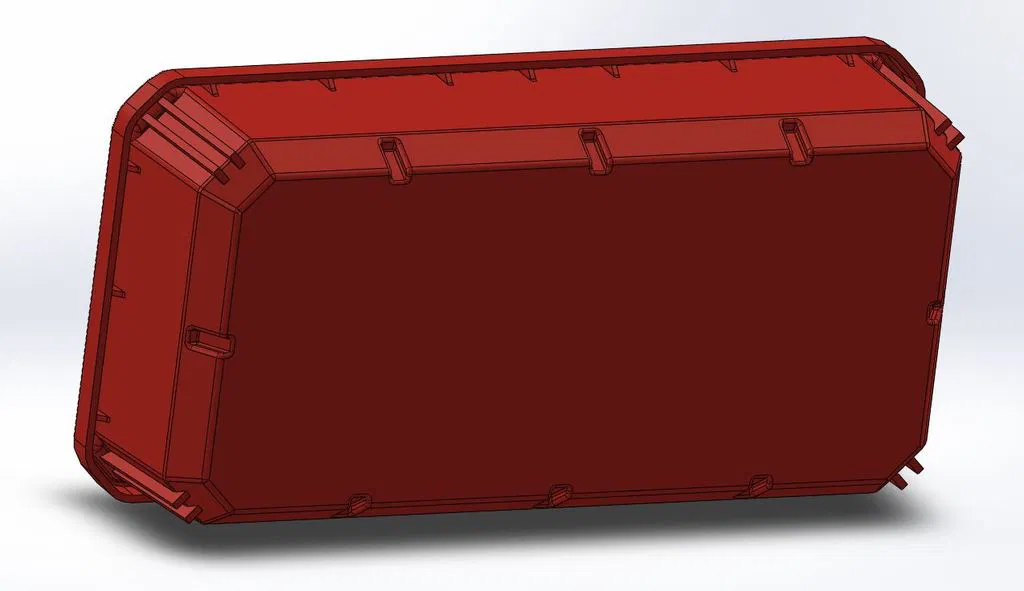

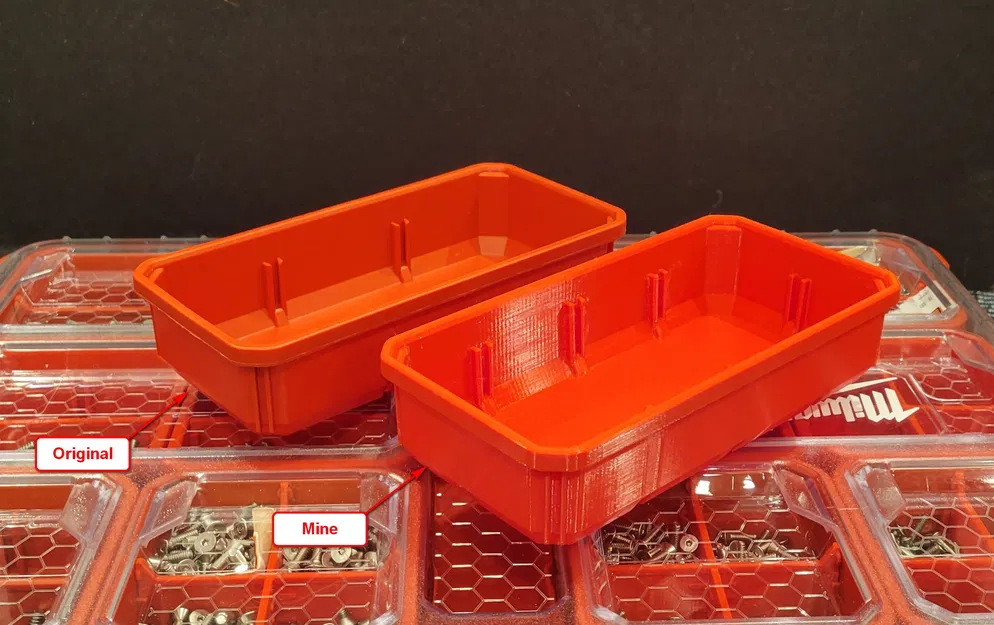

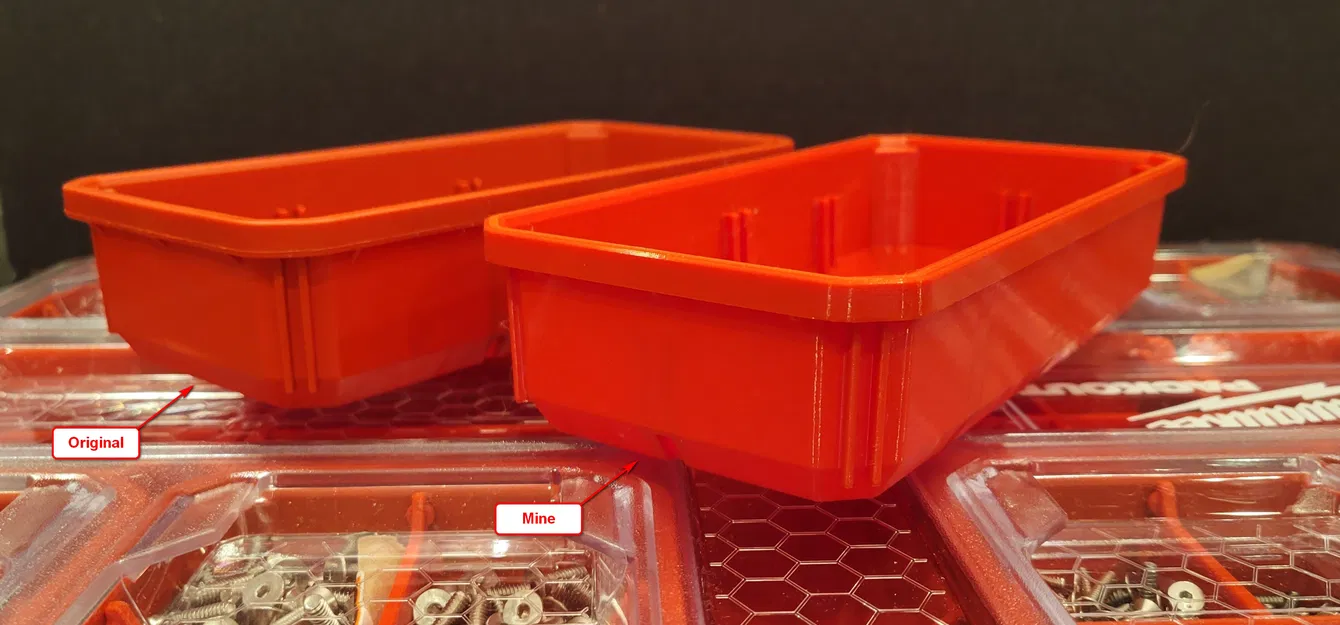

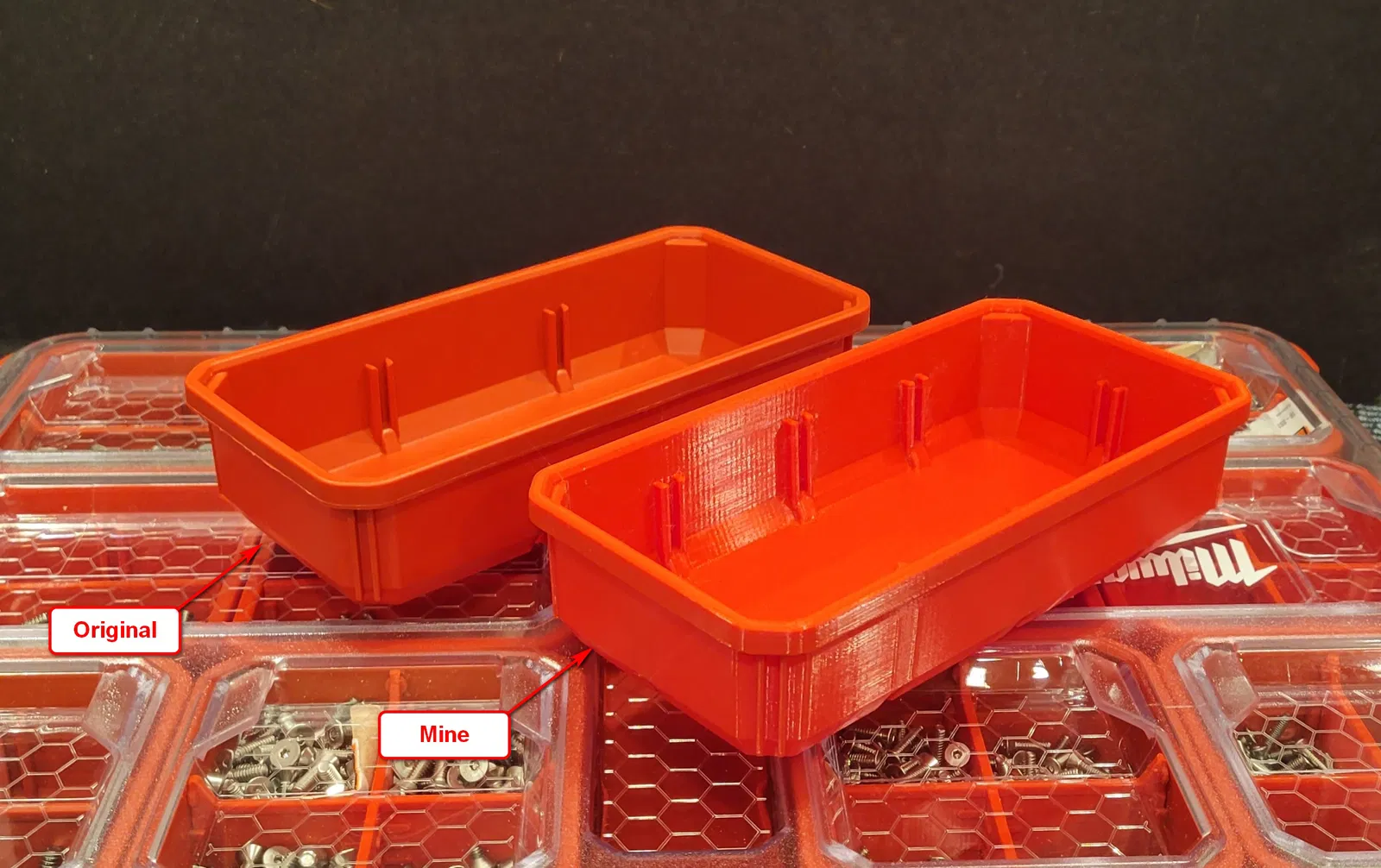

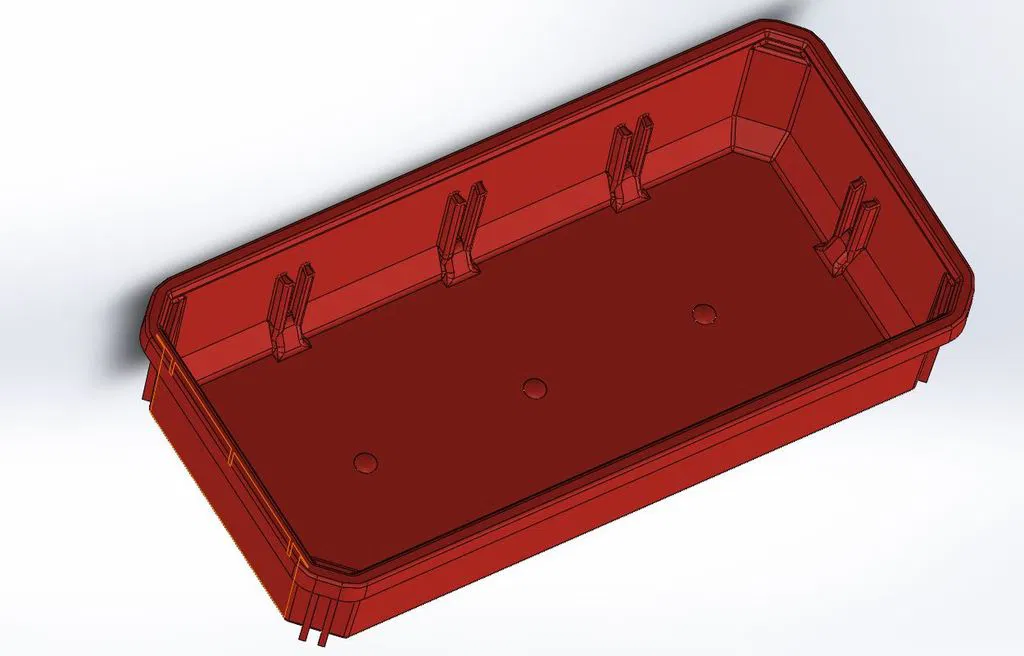

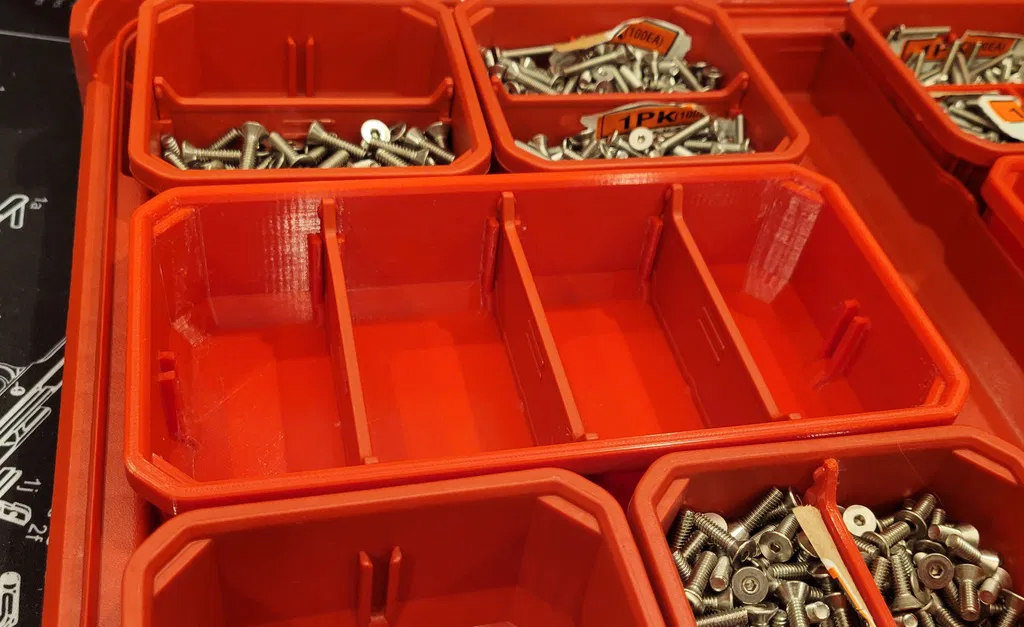

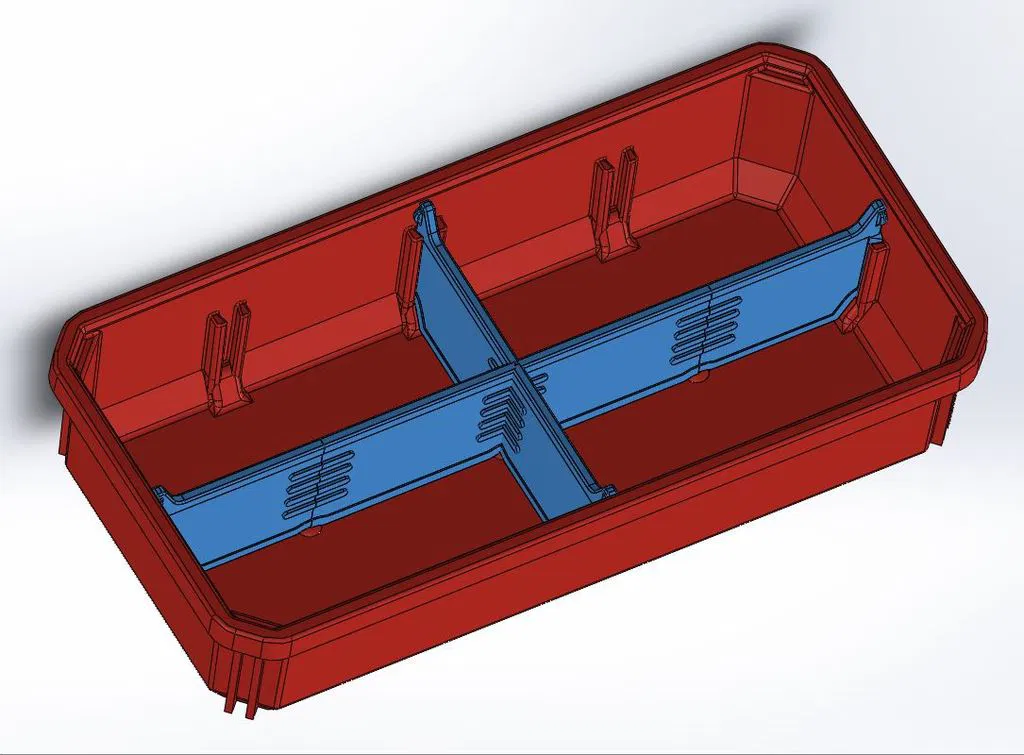

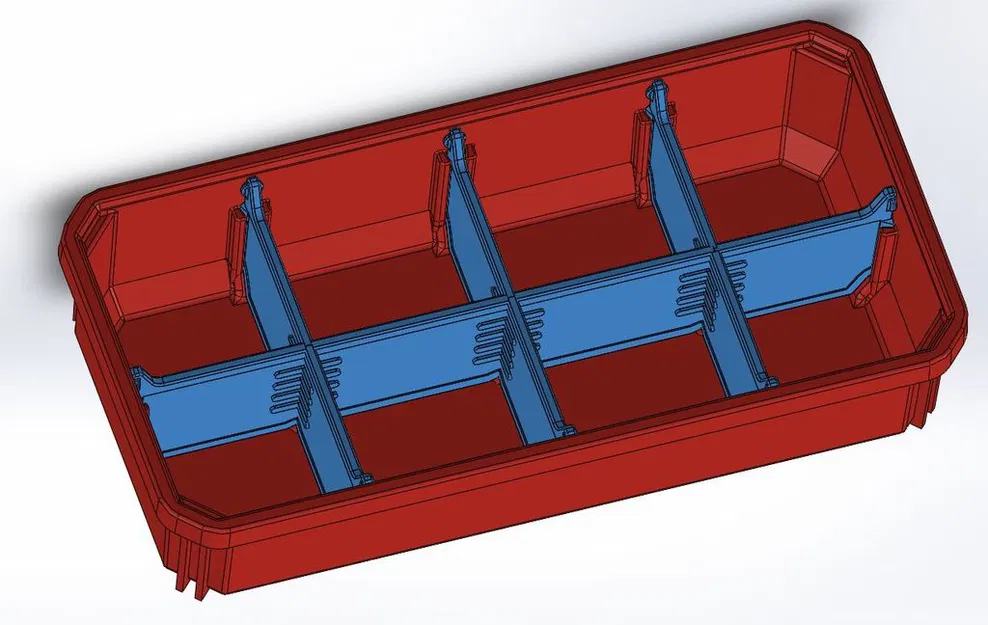

Vậy nên, mình copy lại khay chữ nhật, đồng thời dời các rãnh gắn vách ngăn để nó có thể chia thành 4 phần theo trục ngắn, và cũng có thể chia đôi theo trục dài. Nhờ vậy nó cũng chia được đủ kiểu khác nữa, nên mình cũng làm thêm nhiều loại vách ngăn cho nó.

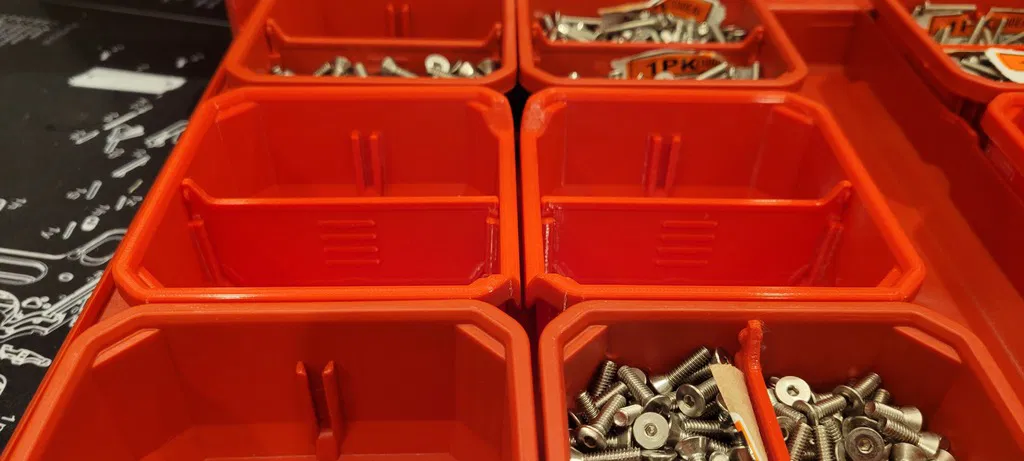

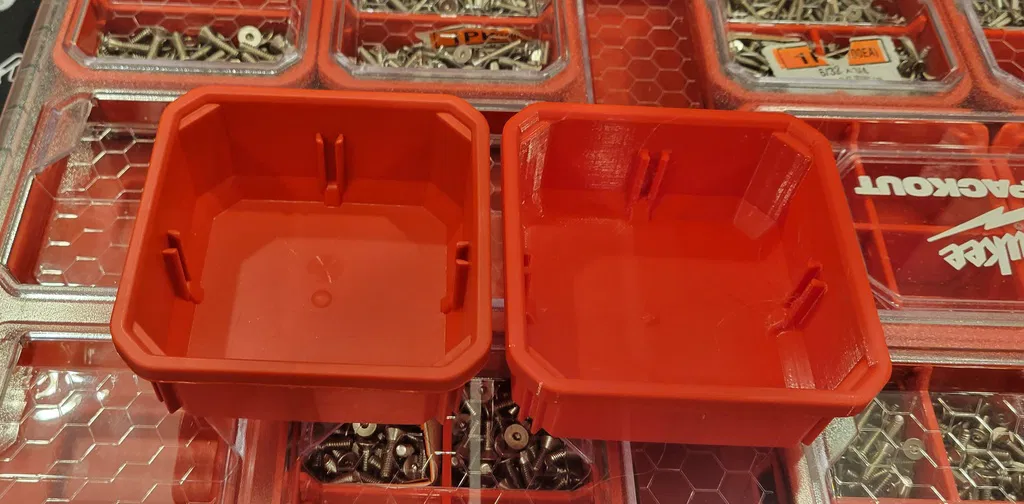

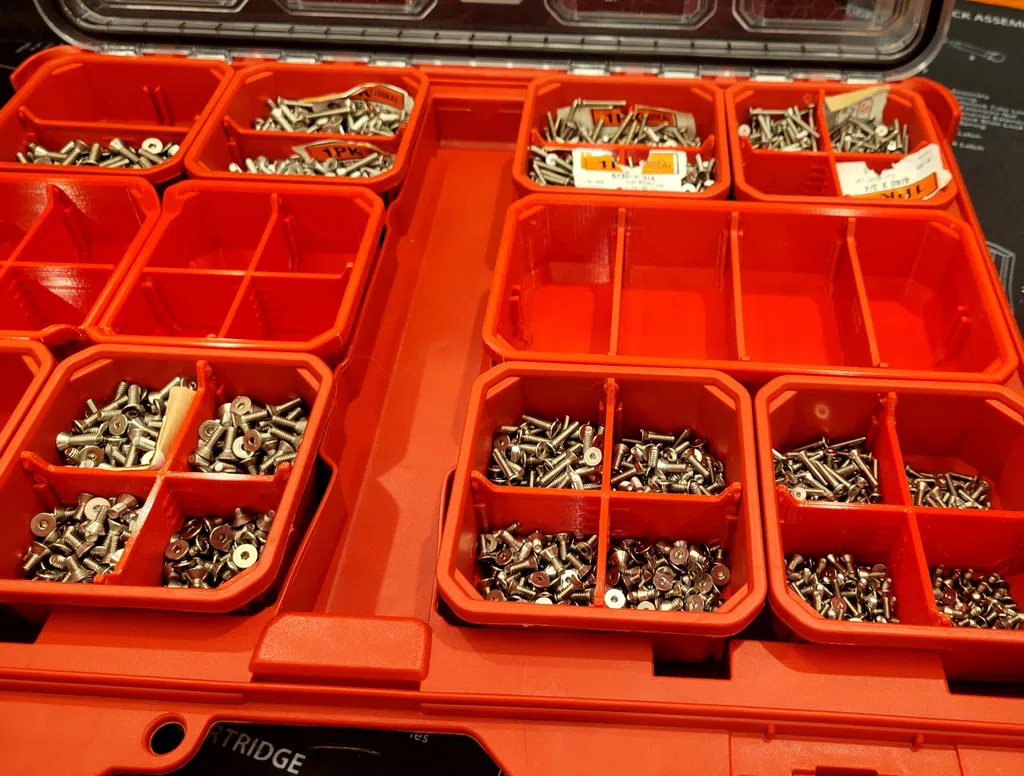

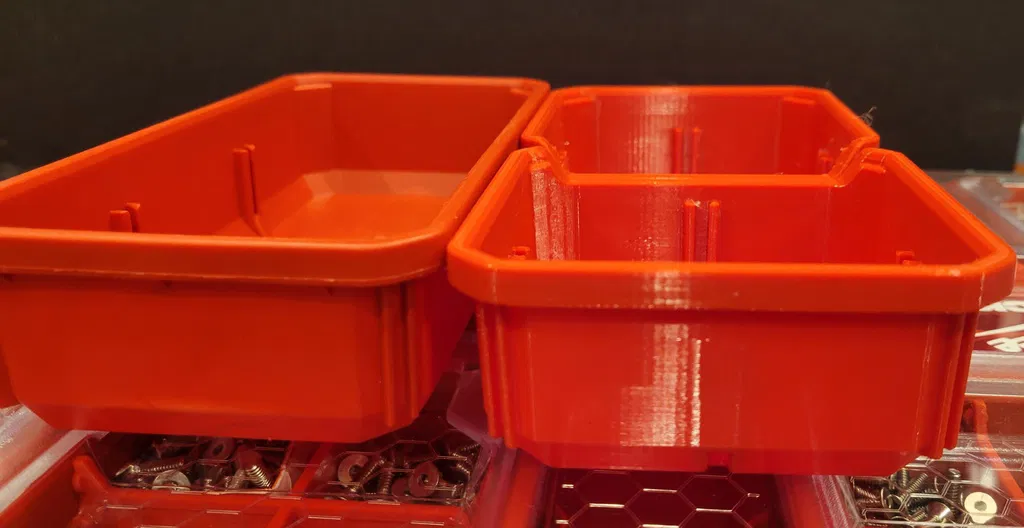

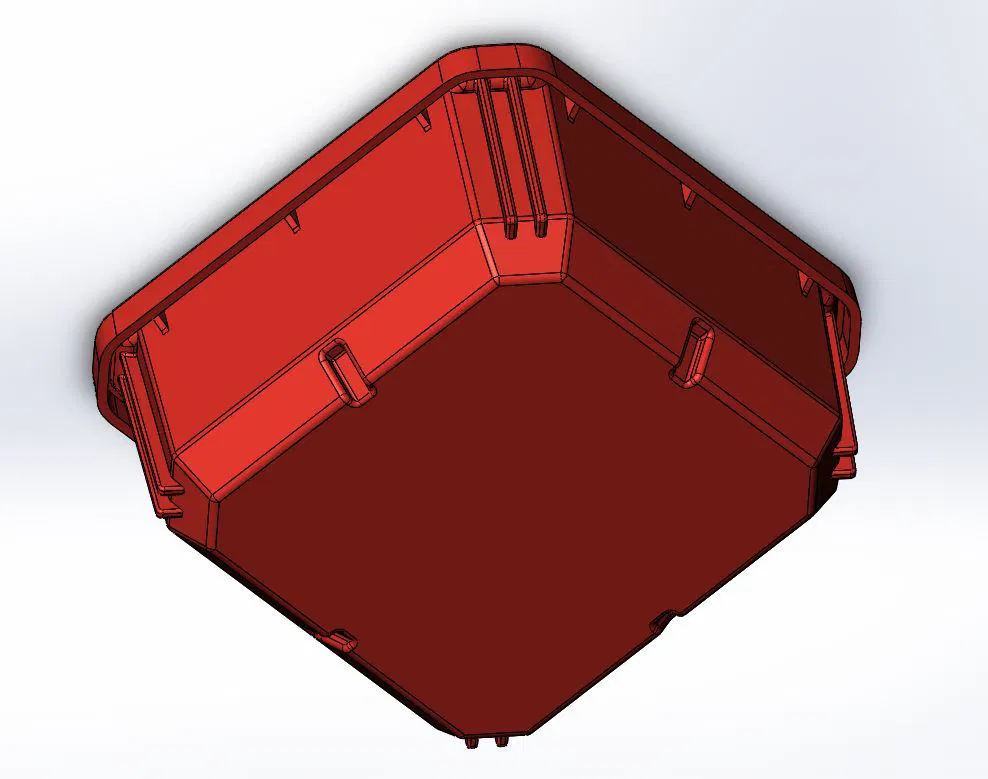

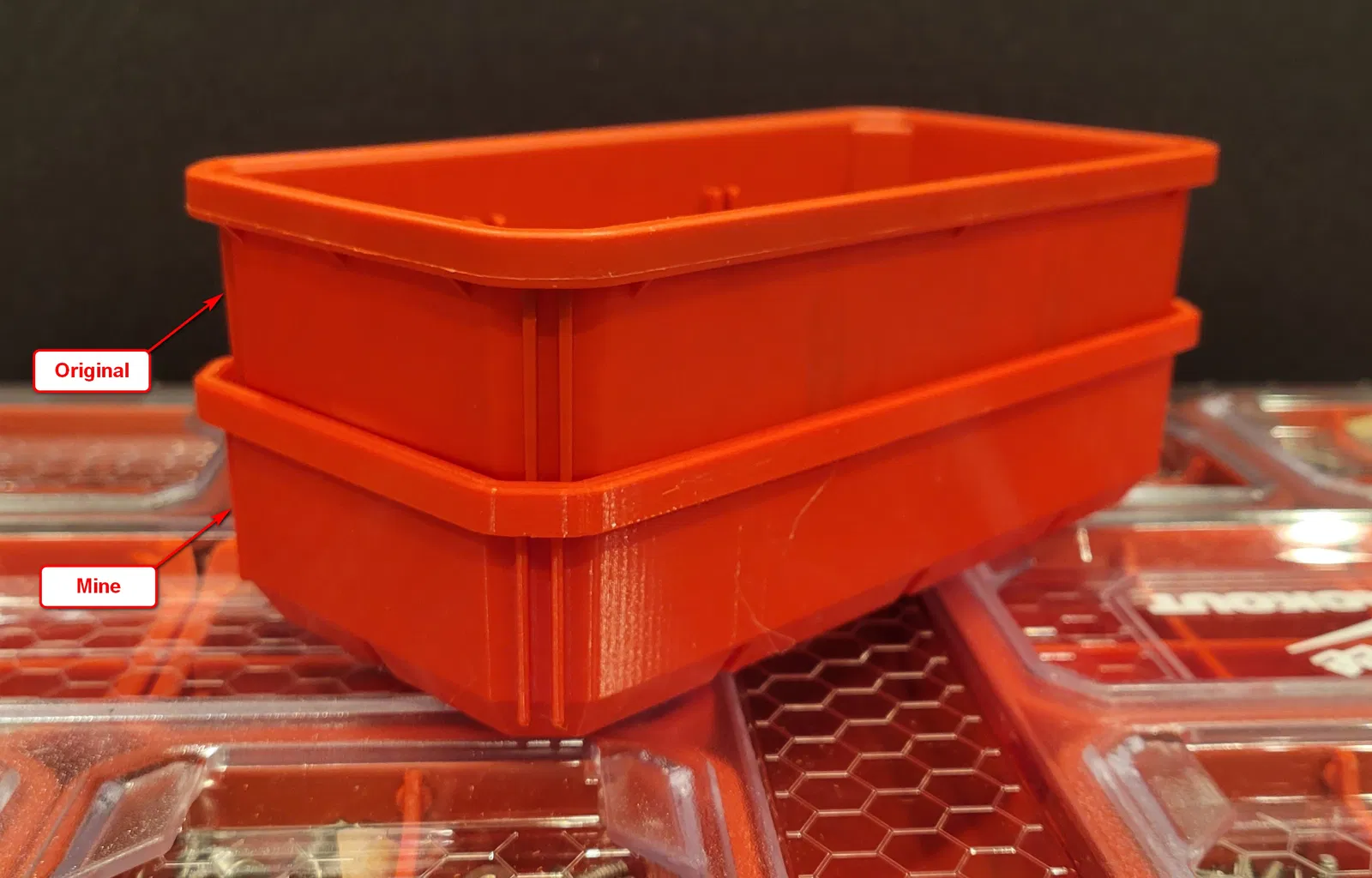

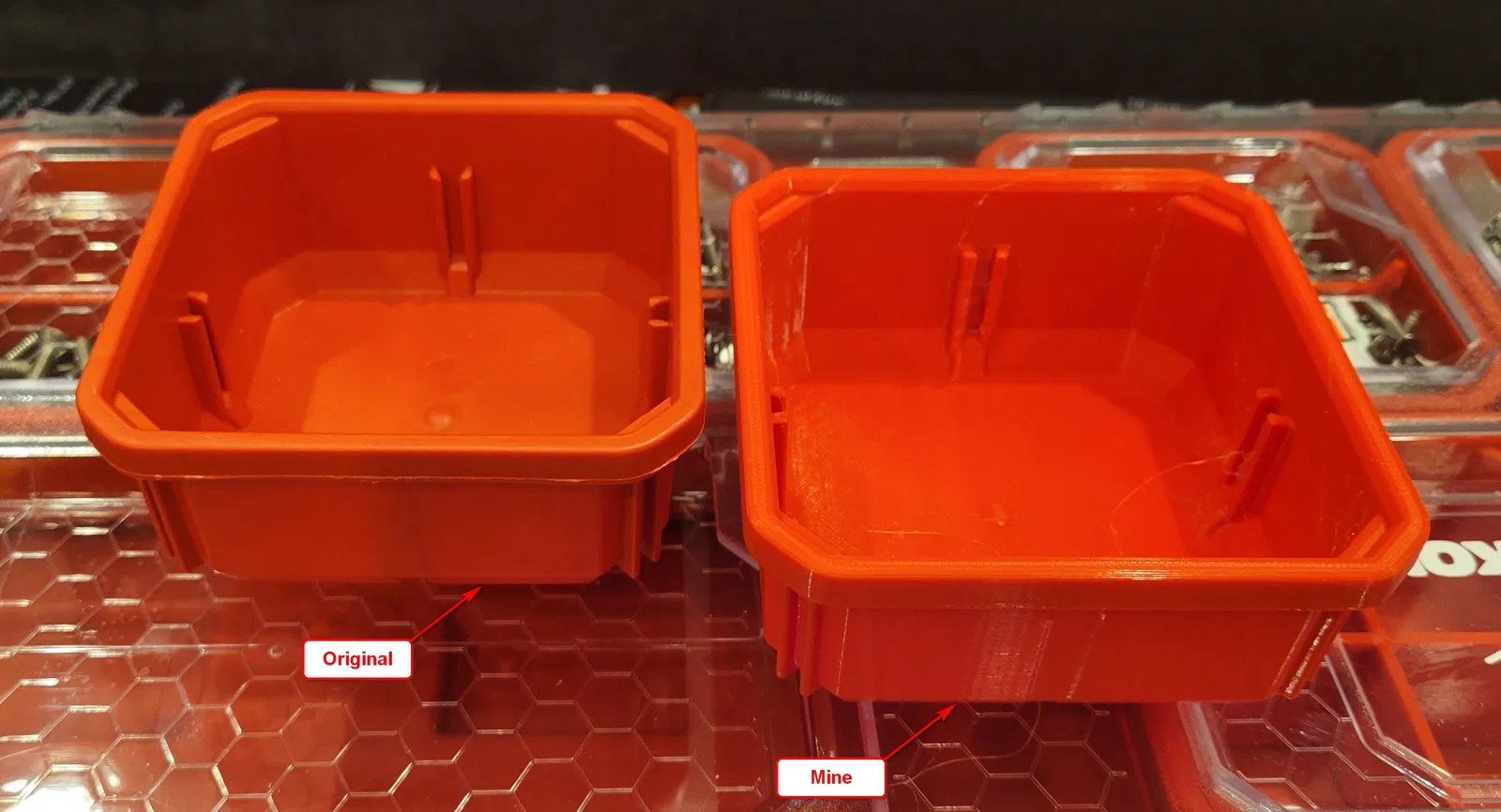

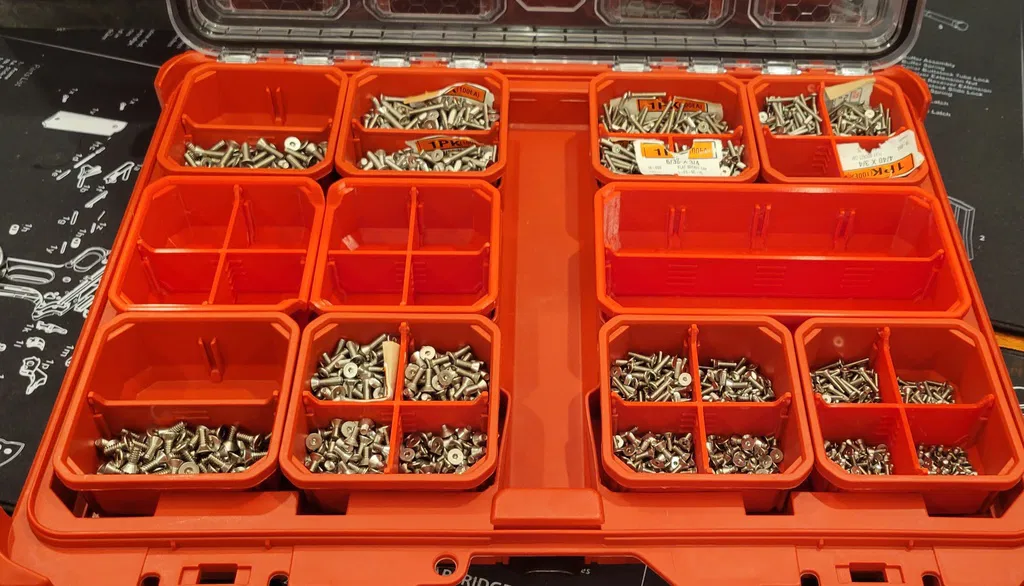

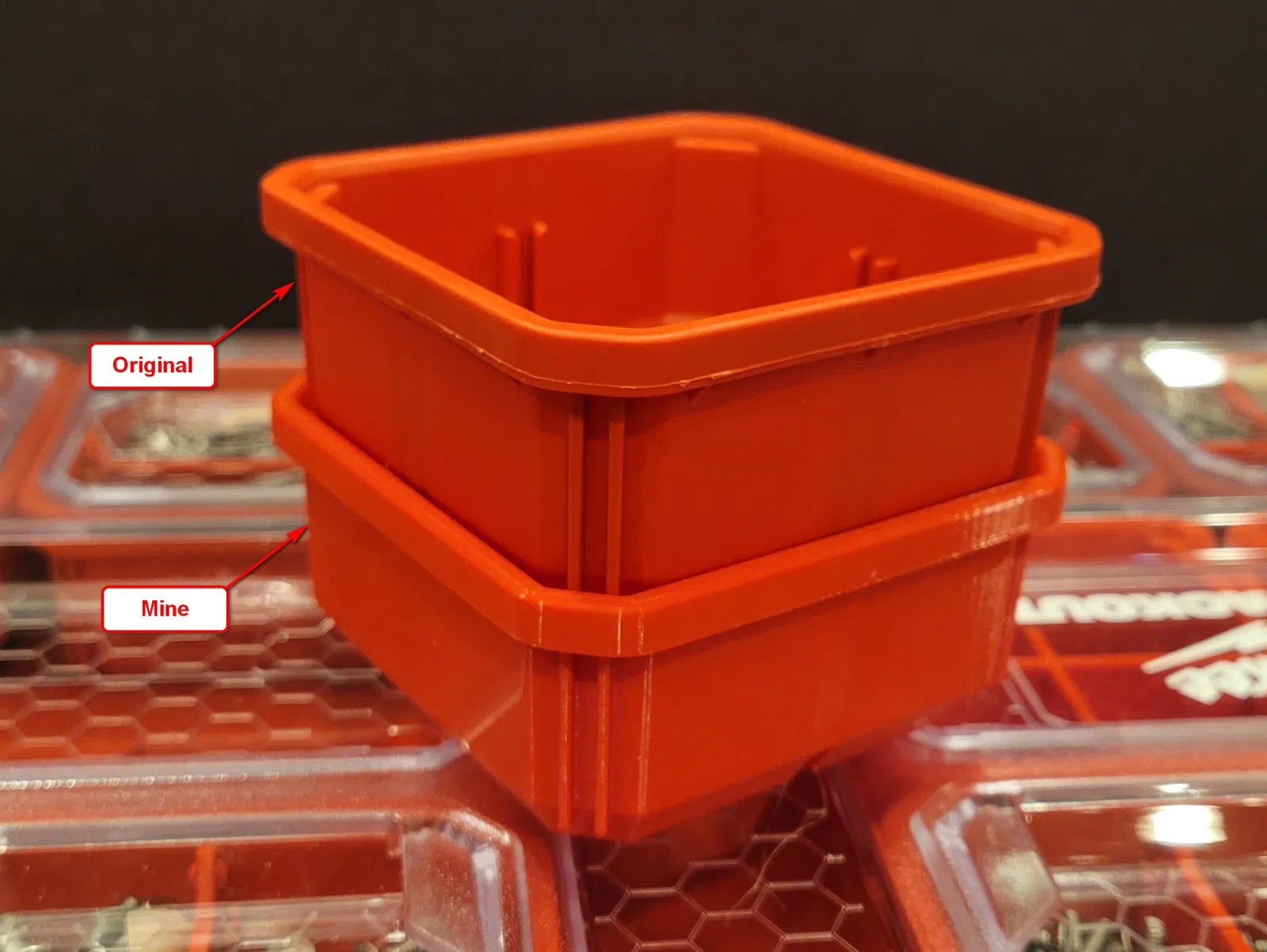

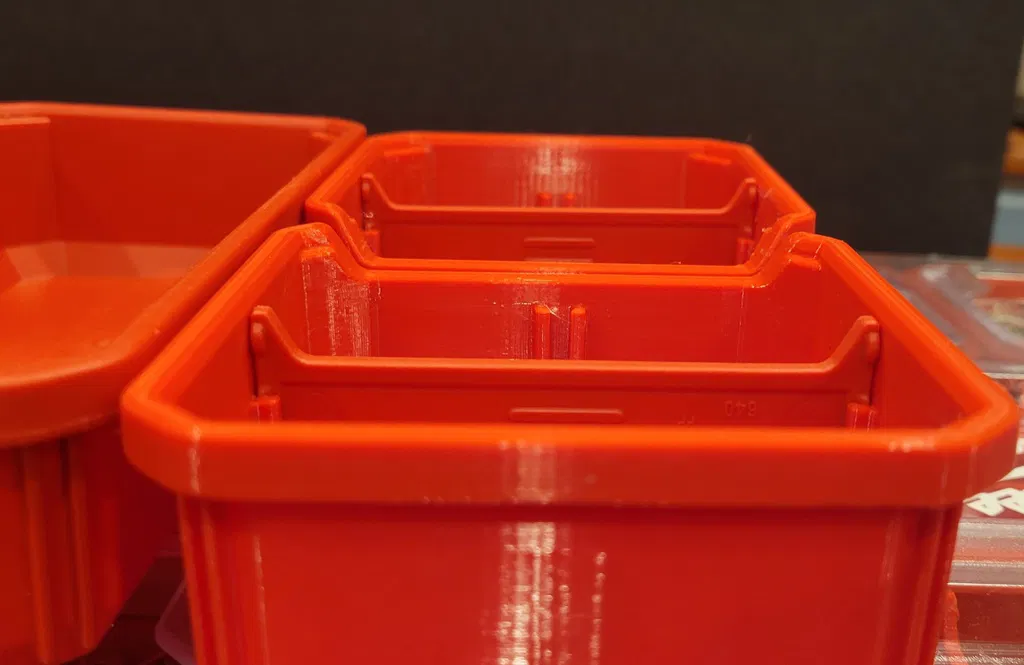

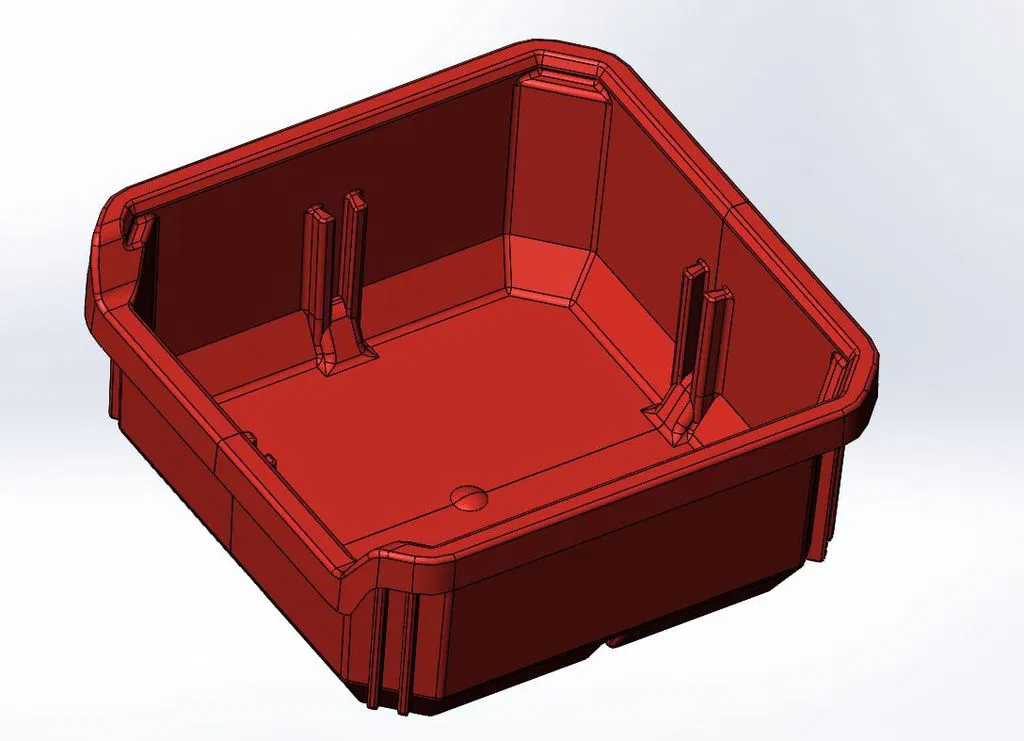

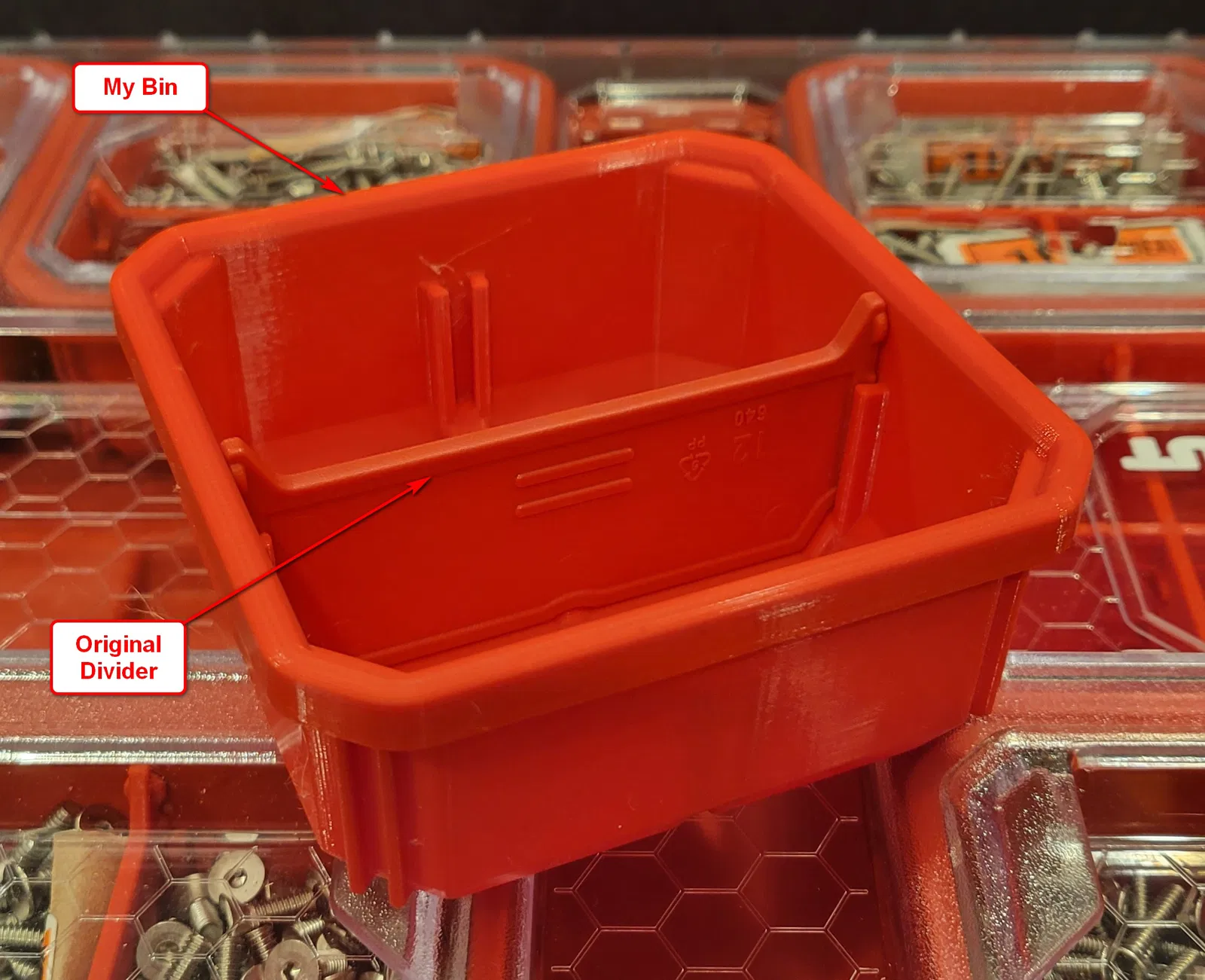

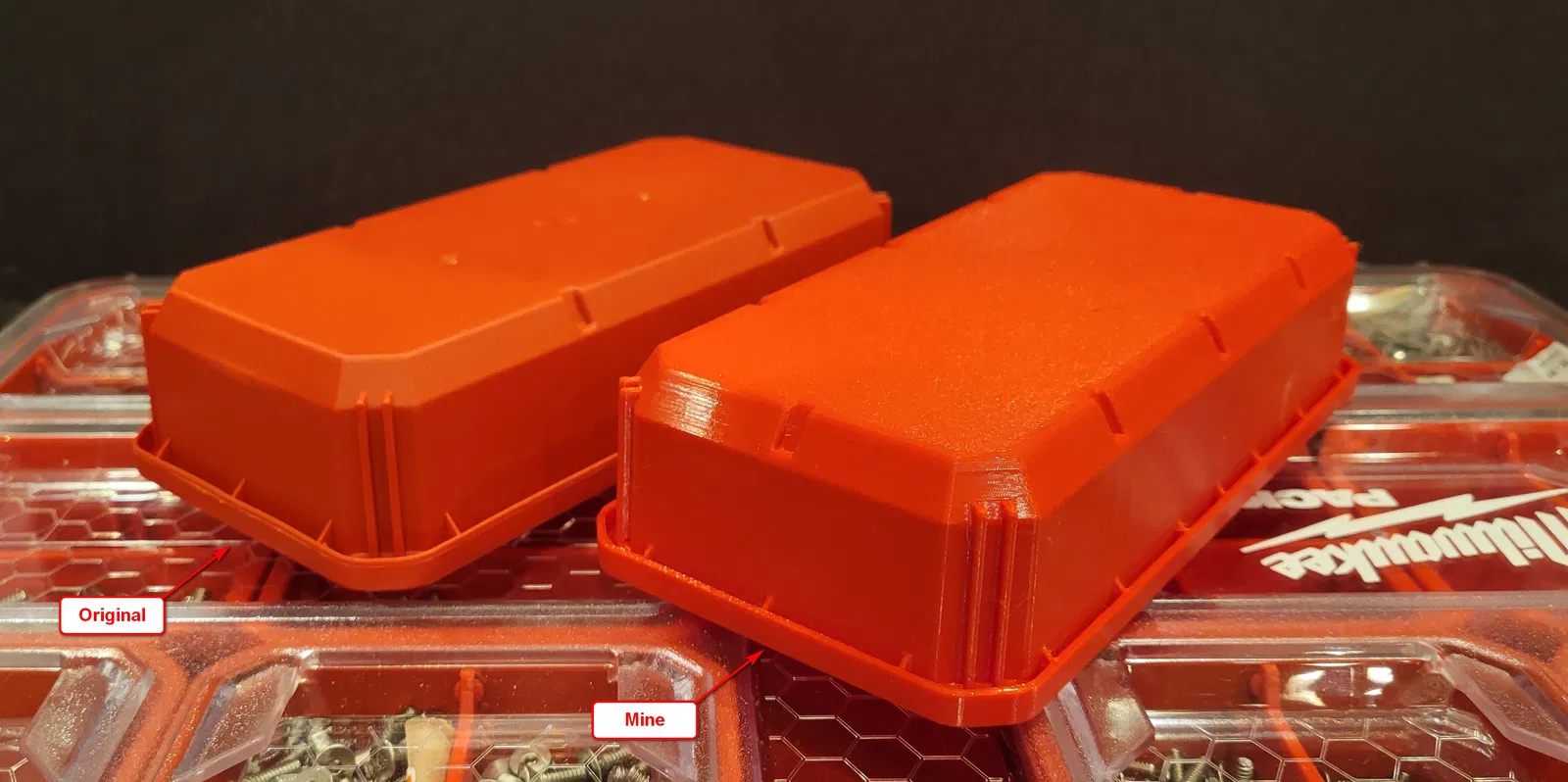

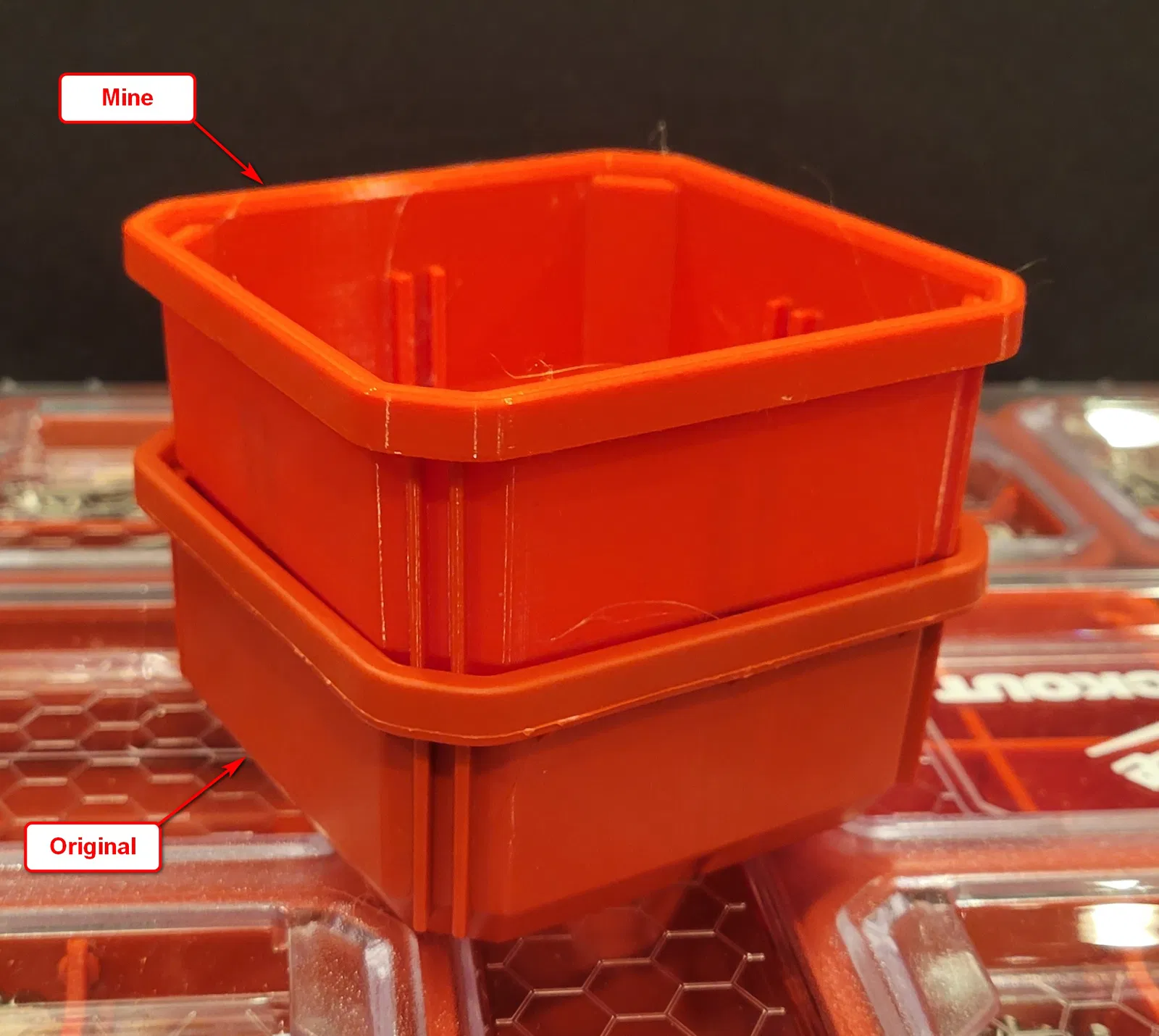

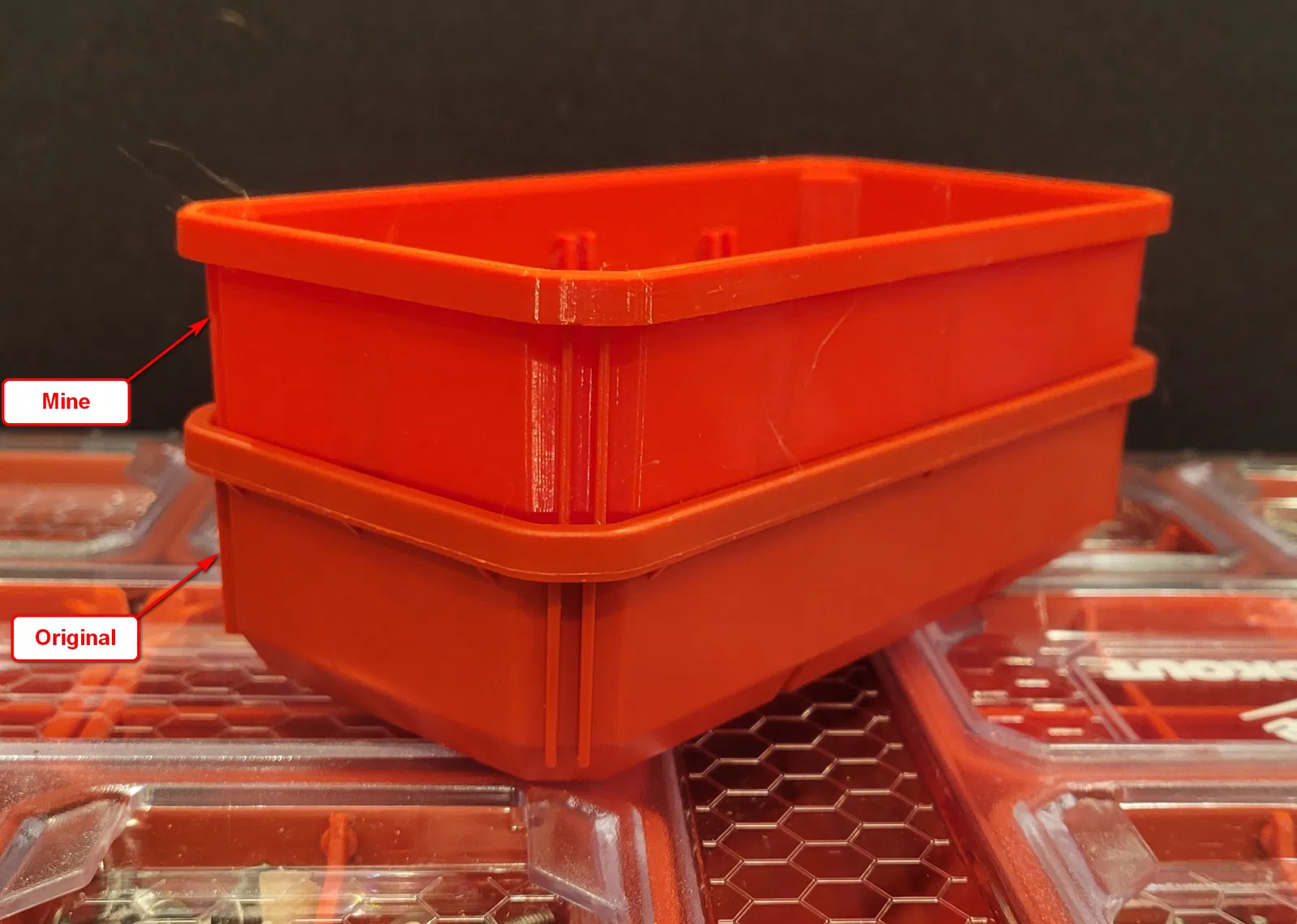

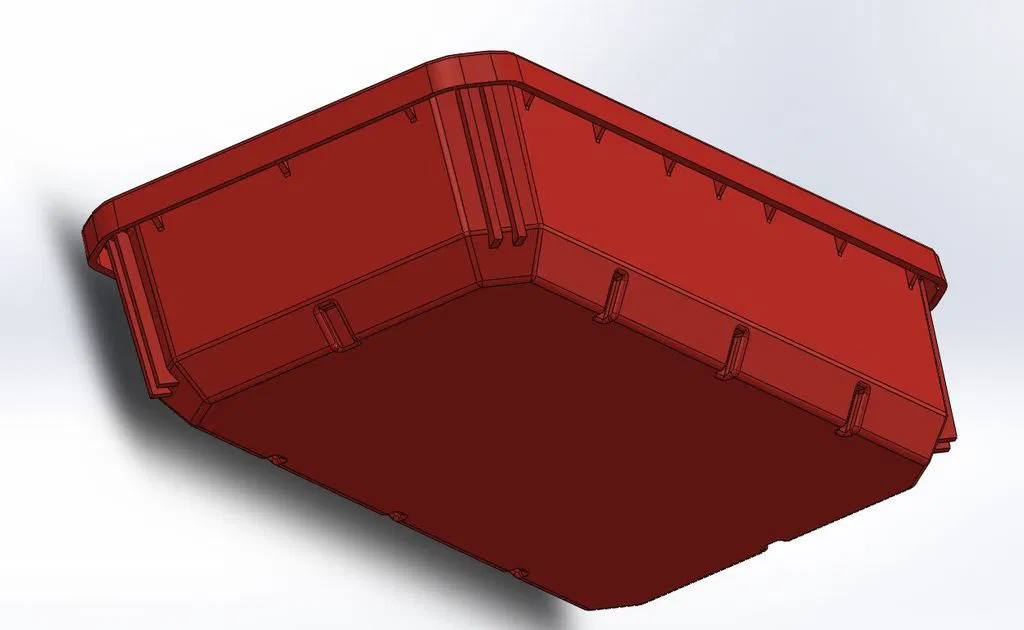

Mình cũng dựng luôn khay vuông, phòng khi muốn có “khay dự phòng” để chứa thêm đồ, có thể hoán đổi nhanh mà không phải đổ đồ từ khay này qua khay kia. Khay của mình tương thích hoàn toàn với khay Milwaukee. Chúng có thể chồng lên nhau, vách ngăn mình làm gắn vừa khay Milwaukee, và vách ngăn Milwaukee cũng gắn vừa khay của mình.

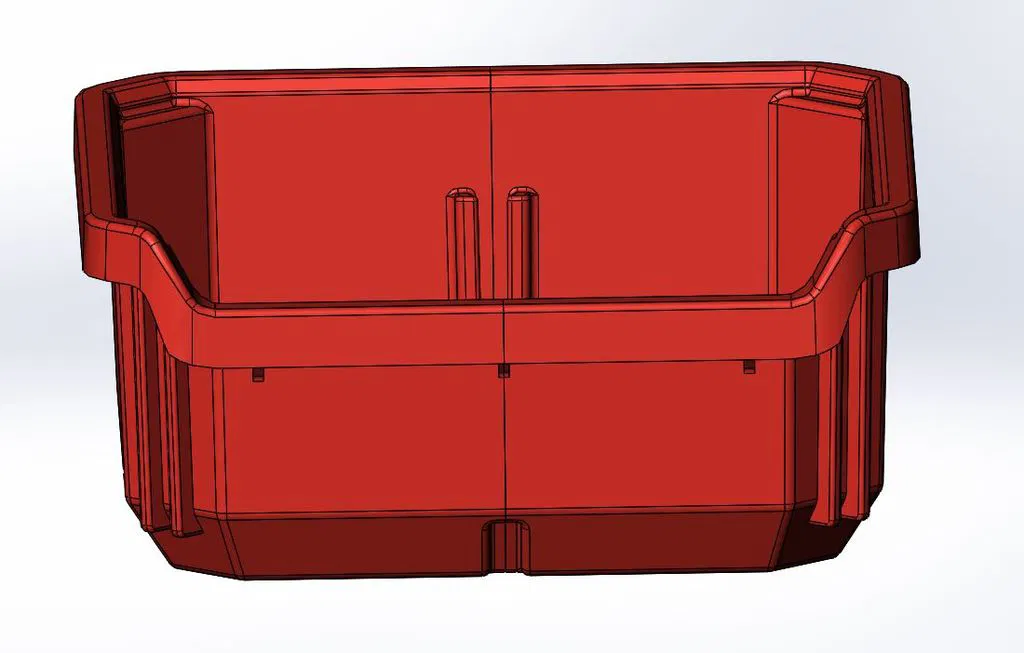

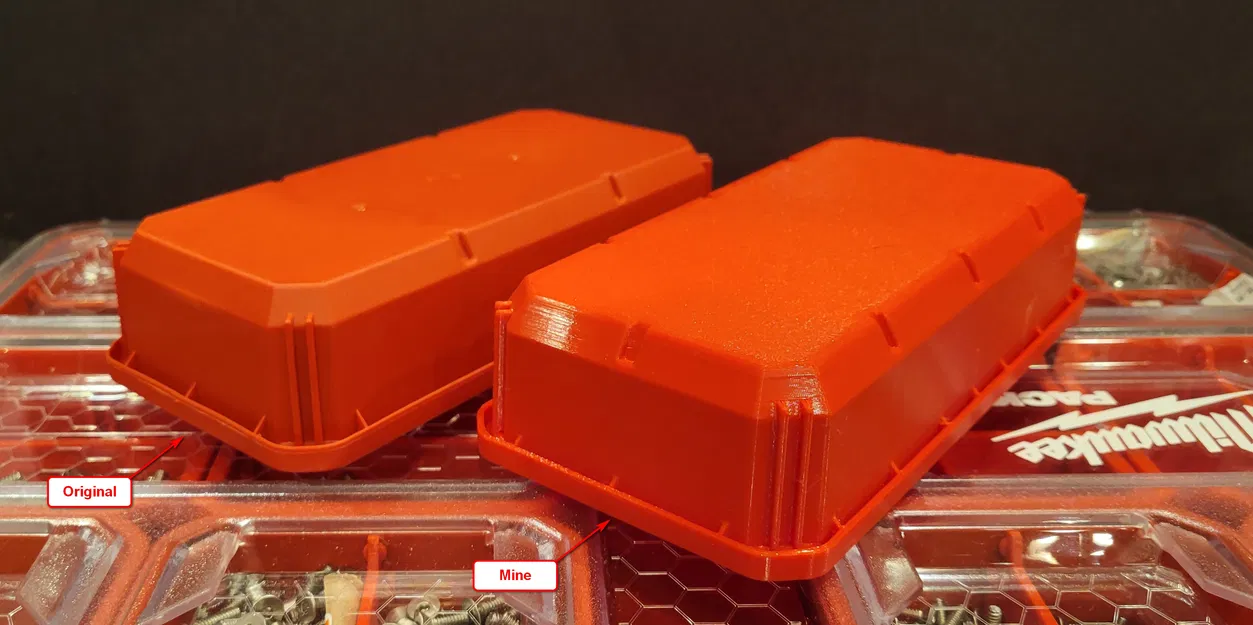

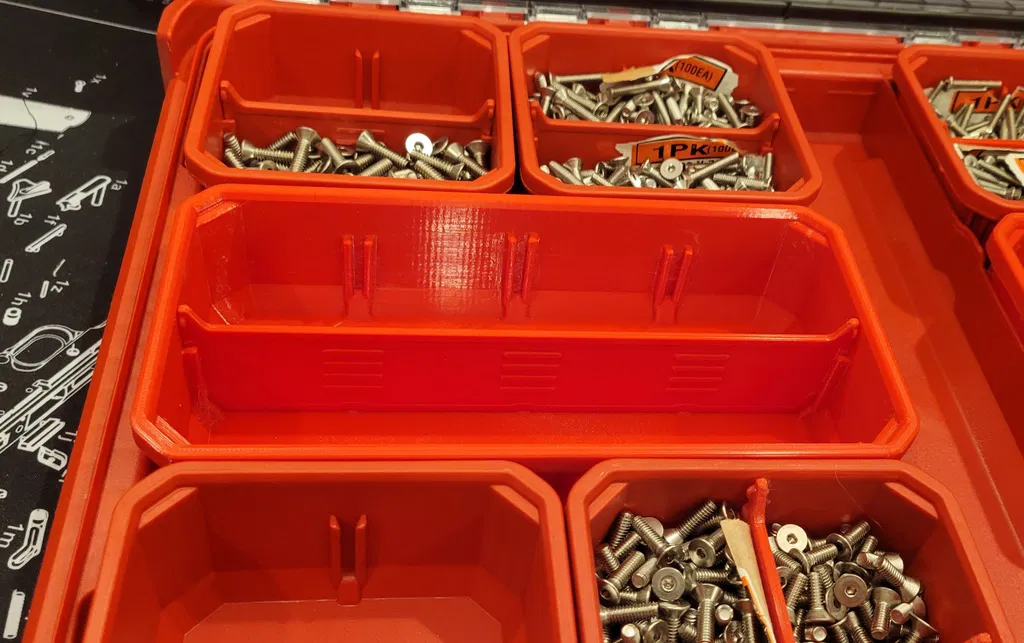

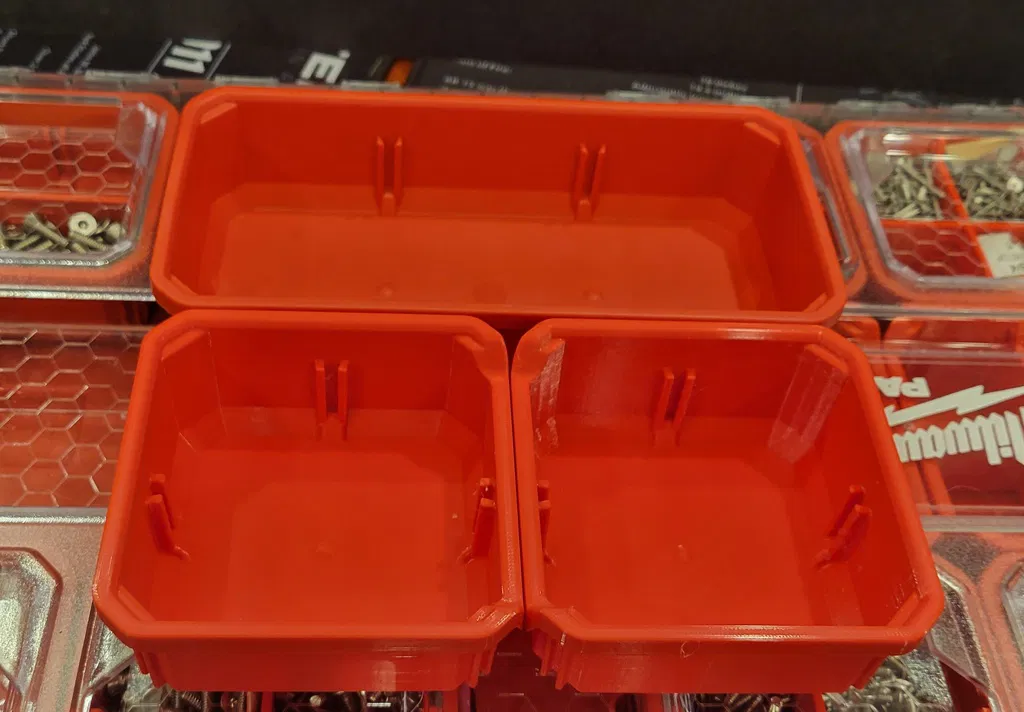

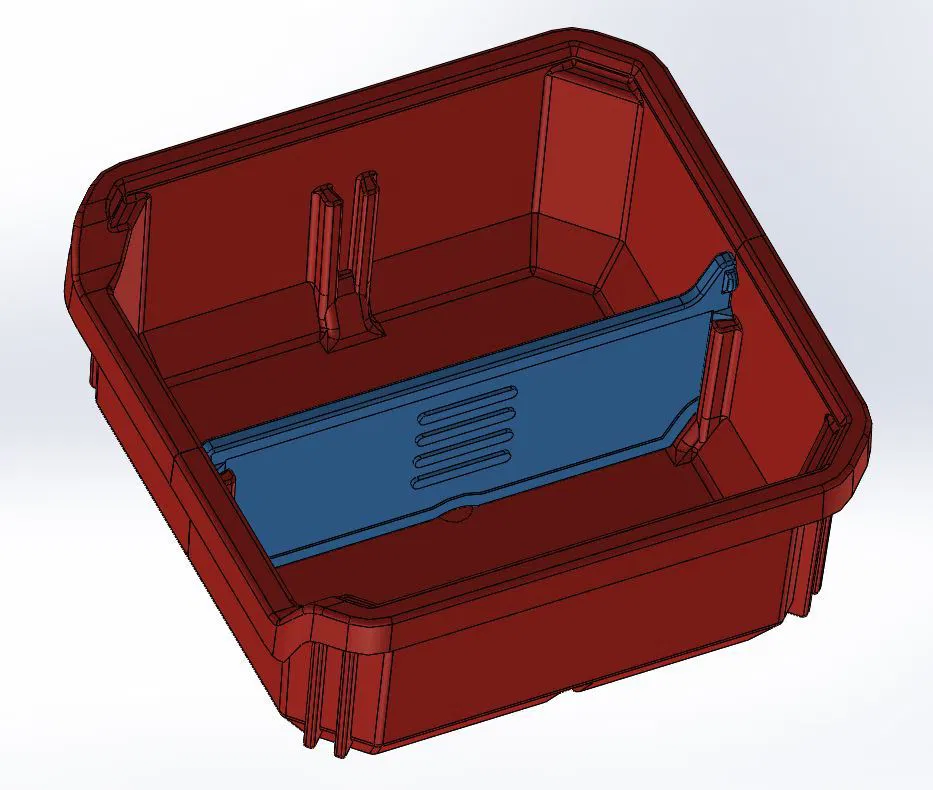

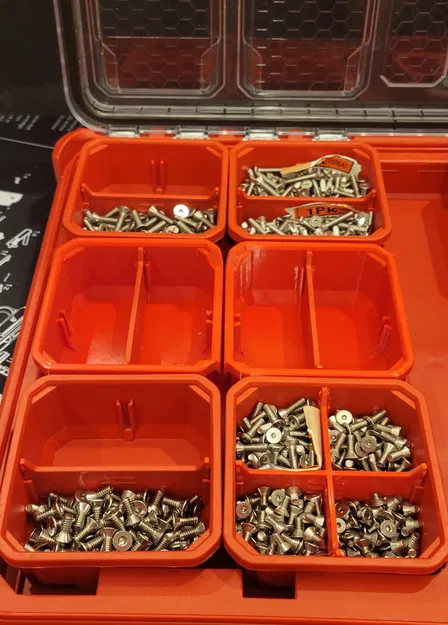

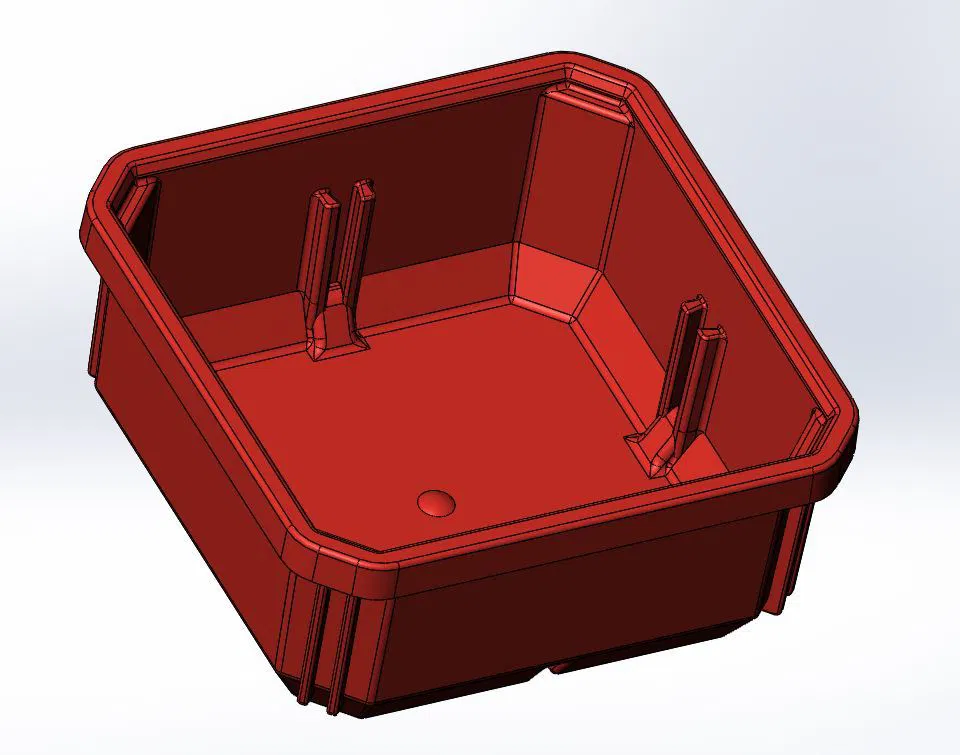

Nhưng cái khó nhất để dựng là khay vuông có thể đặt vào vị trí khay chữ nhật trong hộp. Mình dùng mép trên của vách ngăn làm biên dạng cắt, rồi dựng lại phần gờ (lip) của khay sao cho nhìn giống kiểu ép nhựa (injection molded) như khay Milwaukee.

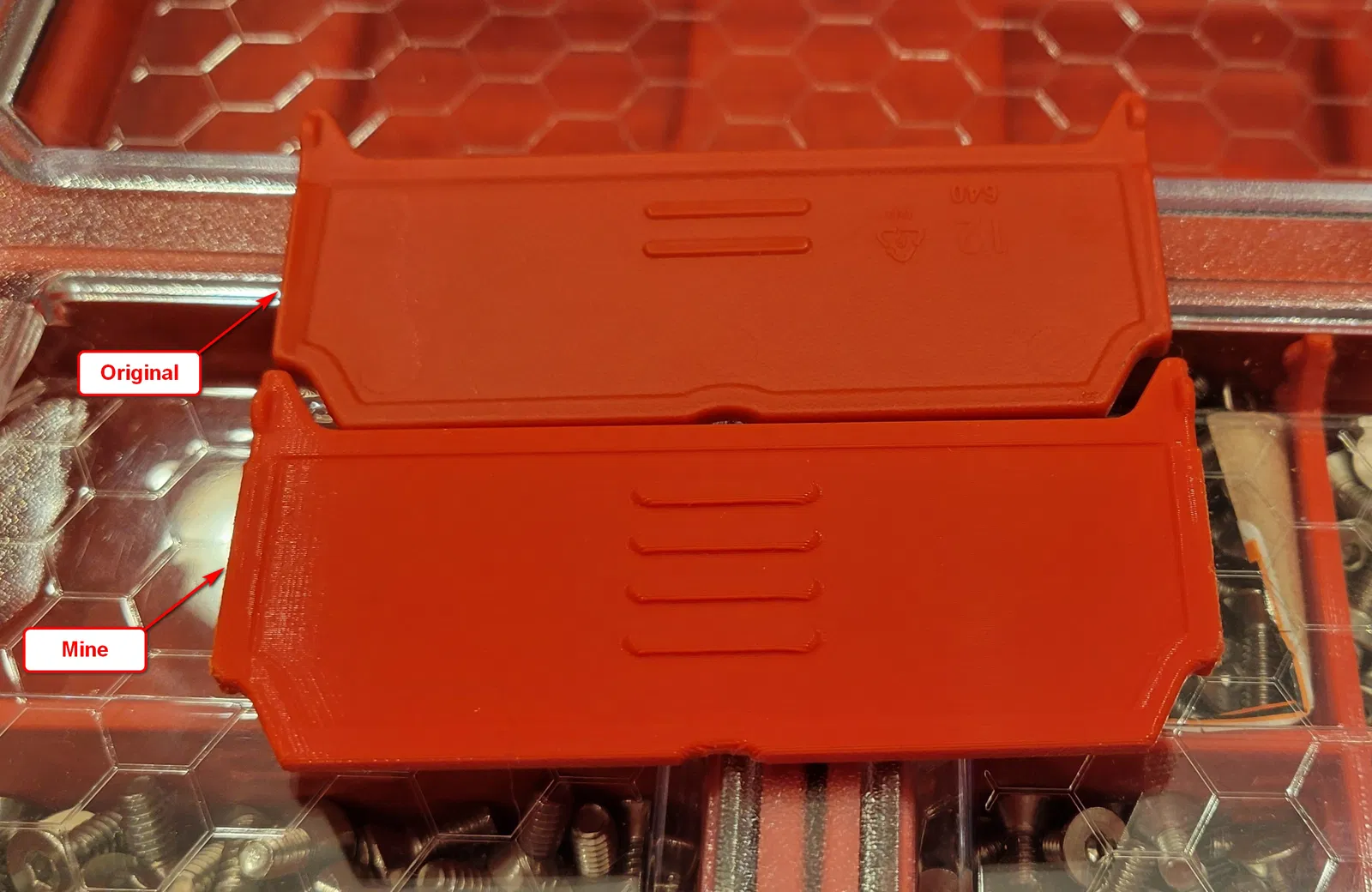

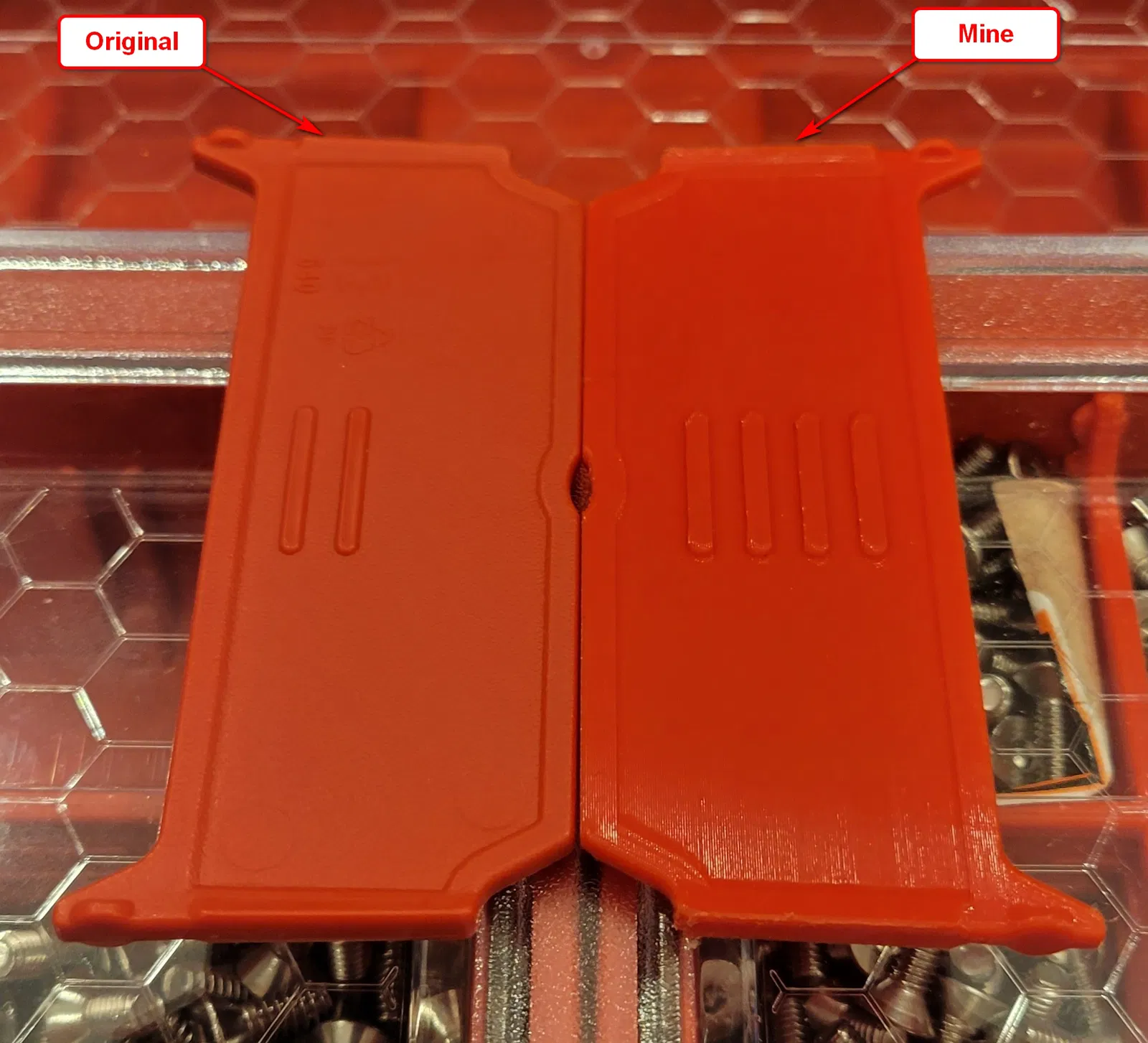

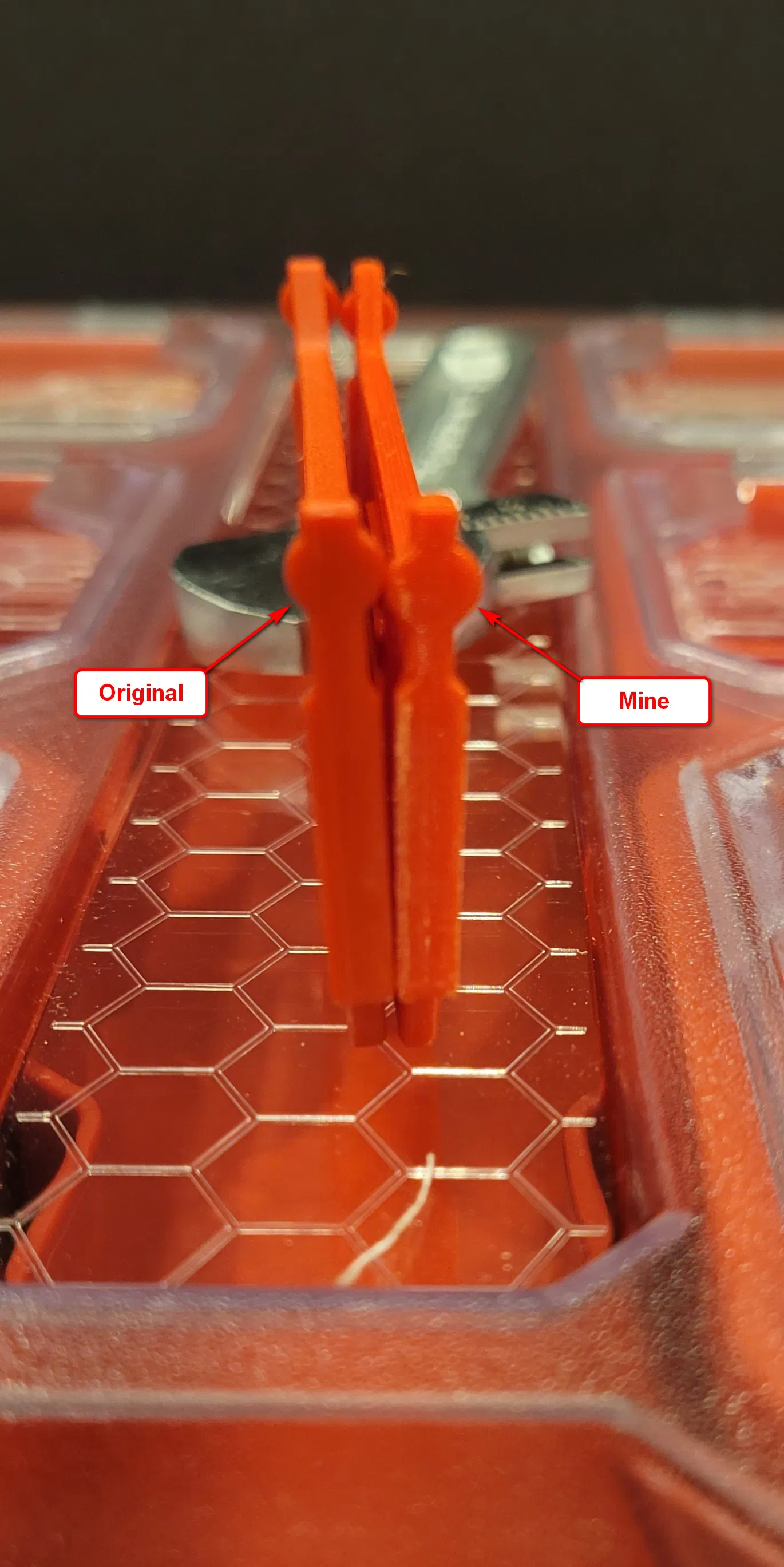

Các vách ngăn cũng cần chỉnh để dùng được ở rãnh khay chữ nhật. Vách ngăn thường có thể dùng nguyên nếu bạn gắn theo chiều “dọc” (từ phía trên hộp xuống phía dưới hộp), nhưng nếu muốn gắn theo chiều “ngang” (từ bên trái hộp sang bên phải hộp) thì cần loại vách ngăn “clipped”.

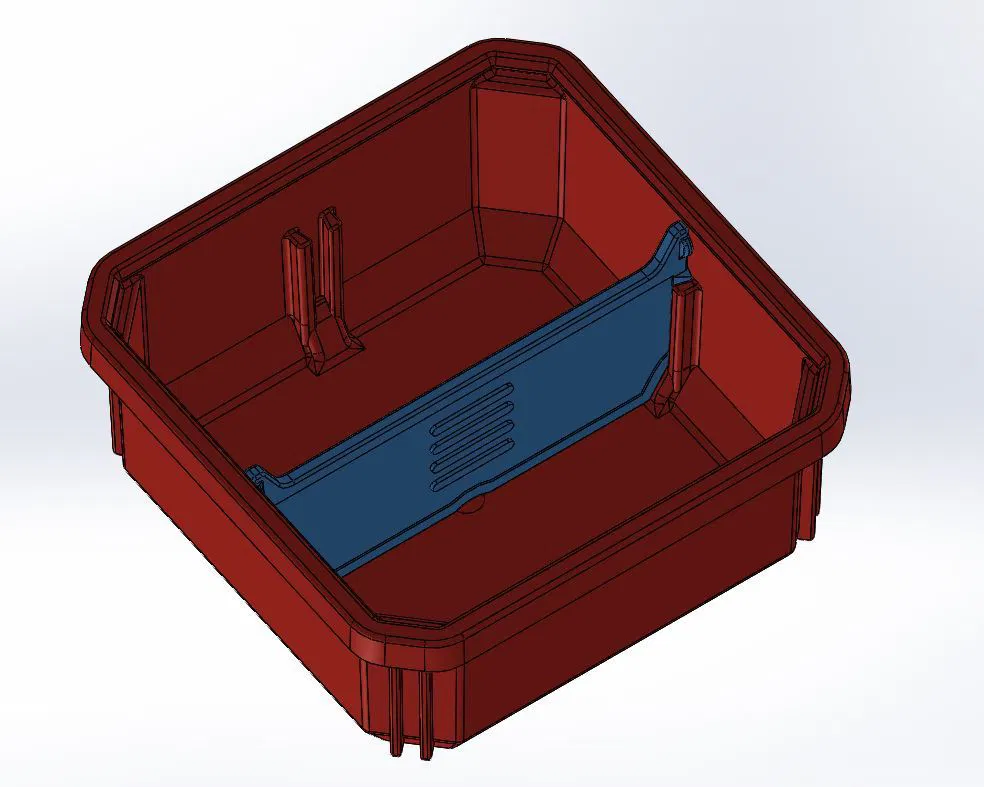

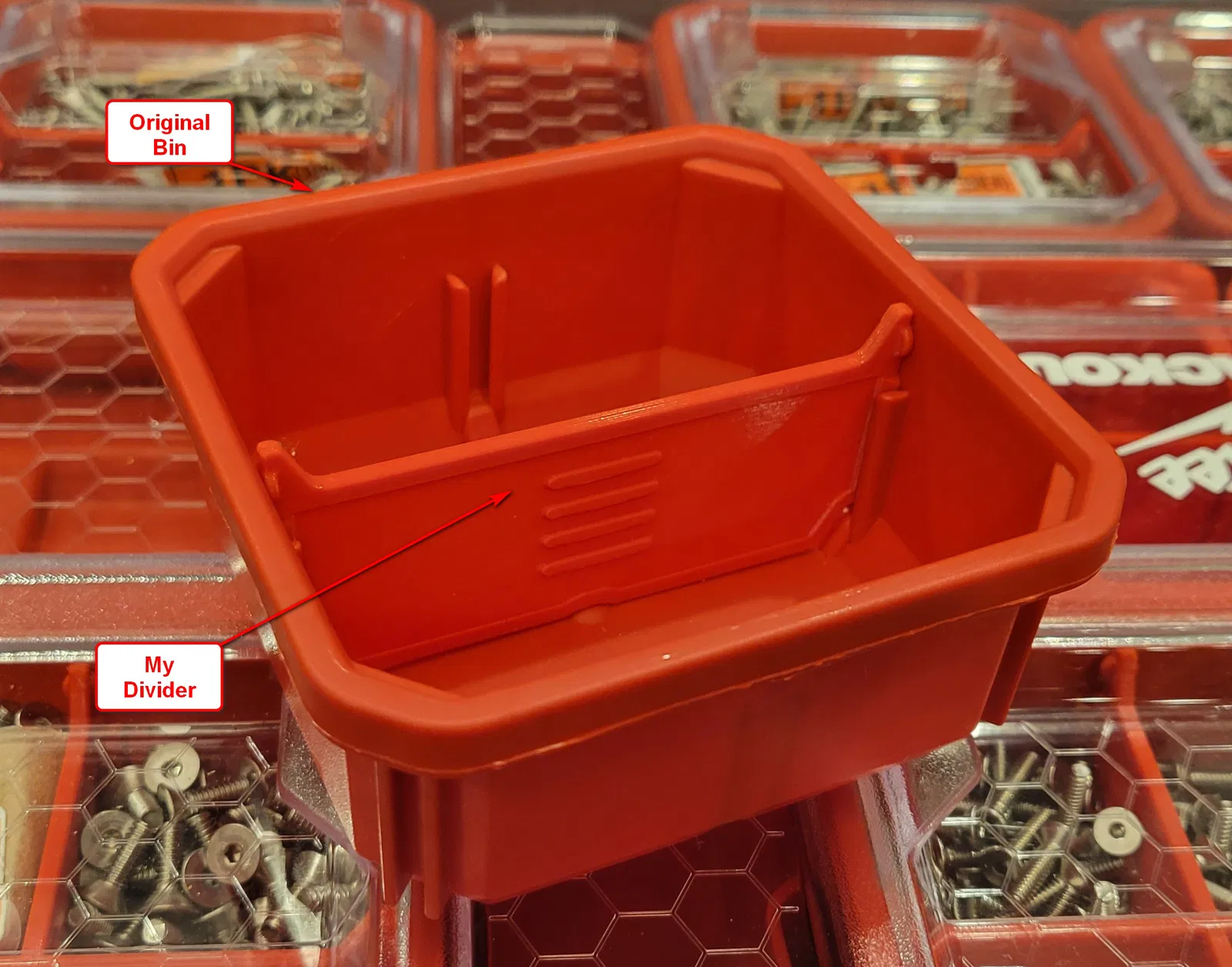

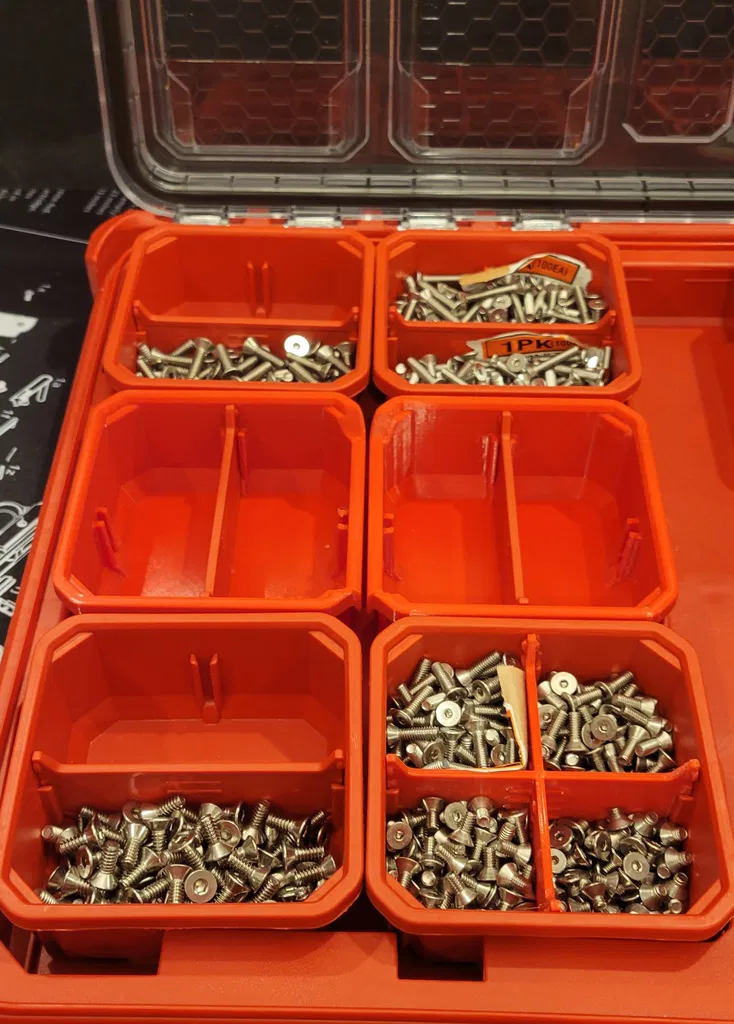

Mình làm một Tri-Separator để chia một khay vuông thành hai khoang 1/4 và một khoang 1/2.

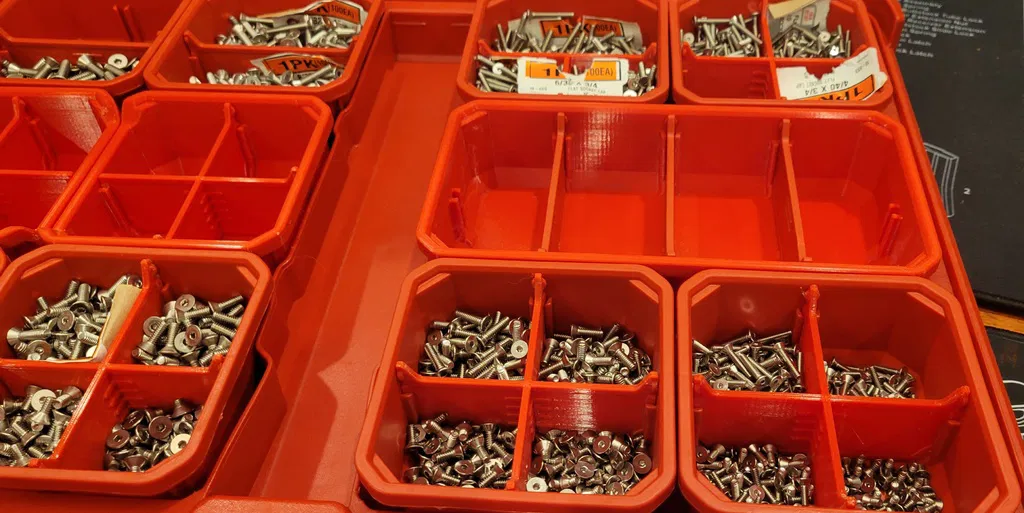

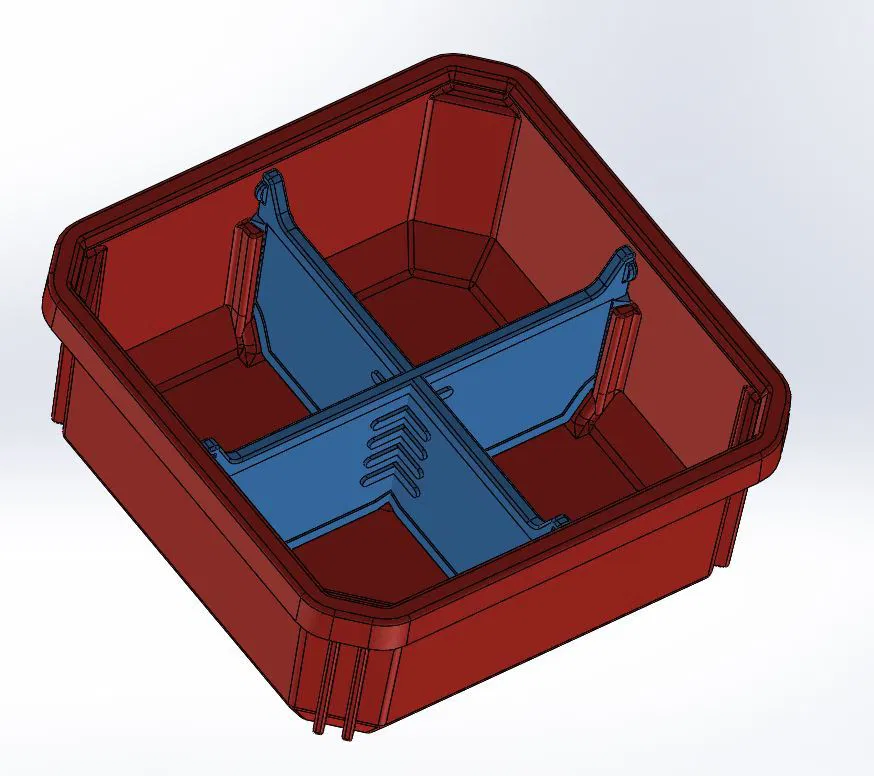

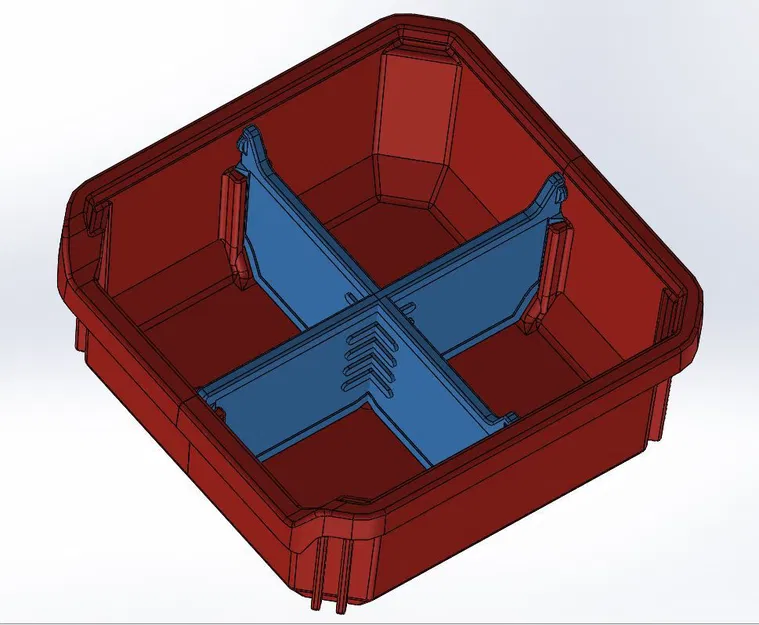

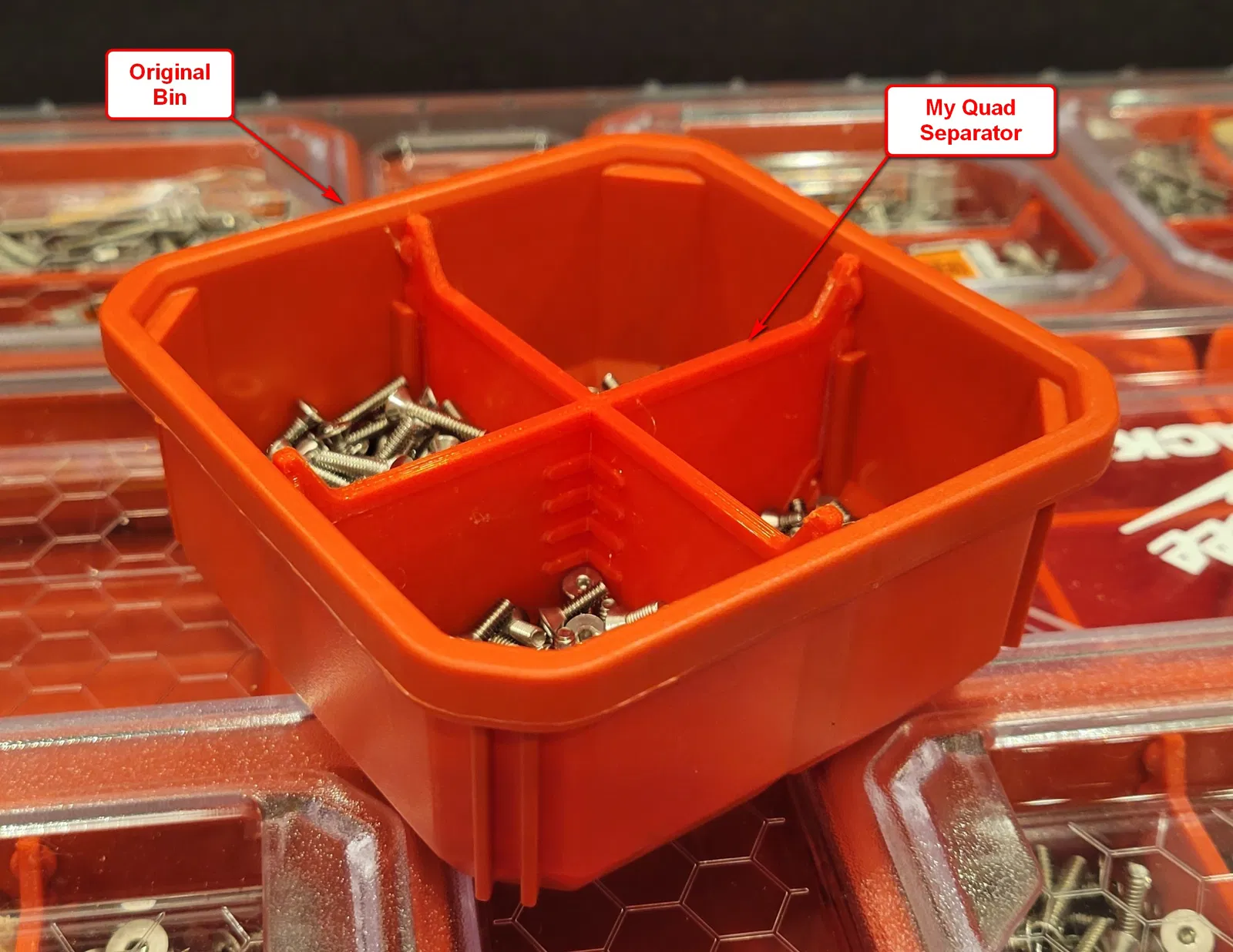

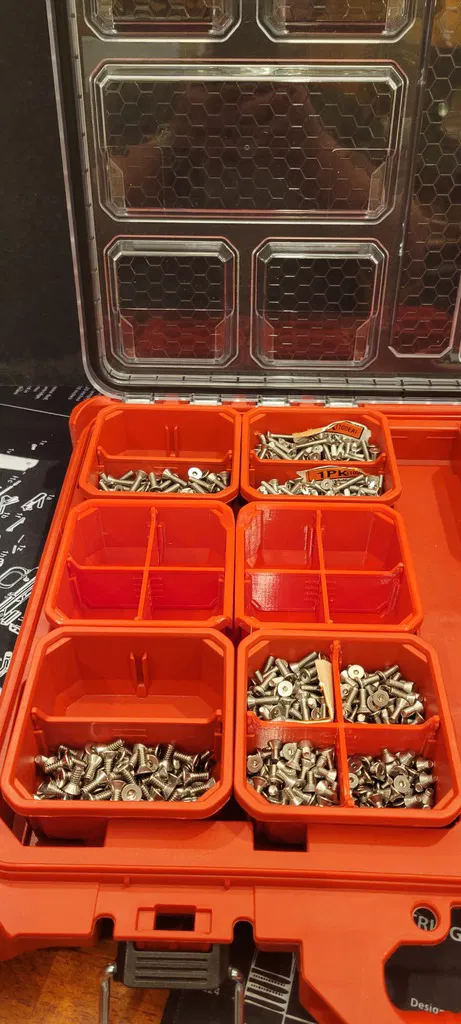

Mình làm một Quad-Separator để chia khay vuông thành bốn khoang 1/4. Cũng có bản Quad “clipped” dành cho khay vuông khi đặt ở vị trí khay chữ nhật.
Và MPSPB là viết tắt của Milwaukee Packout Shallow Parts Bin.
Nếu bạn thích thì cho mình biết nha. Nếu thấy còn điểm nào cải thiện được thì cũng góp ý giúp mình luôn.
Cảm ơn và chúc bạn in vui.
Print Settings
Printer Brand:
Prusa
Printer:
i3 MK4
Rafts:
No
Supports:
Yes
Resolution:
.2mm
Filament:
Perfect Red
Notes:

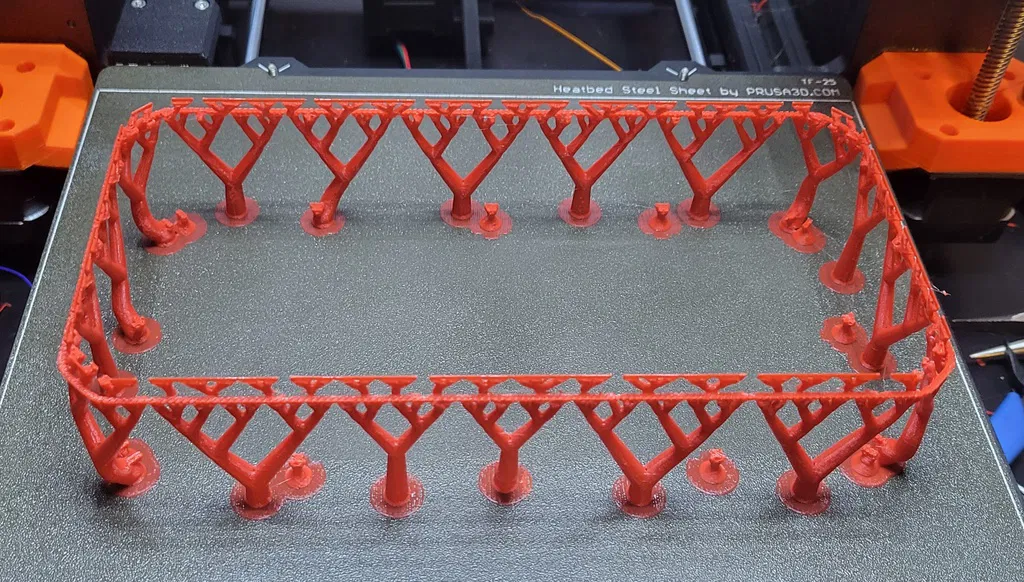

Mình dùng Prusa organic supports mặc định, và khi gỡ print ra thì khoảng 70% hoặc hơn của supports vẫn dính trên bed. Mình tăng đủ số perimeters và số lớp top/bottom để không cần infill.
Category: Tool Holders & Boxes
