Framework Mainboard Blade Center
Bộ 3D model để làm “blade server center” cho cụm Framework Mainboard dạng modular/tháo lắp. Có đủ chi tiết làm chassis chứa 4 hoặc 8 mainboard, carrier trượt ra/vào, khe USB‑C pass‑thru và LED insert.
Mô tả

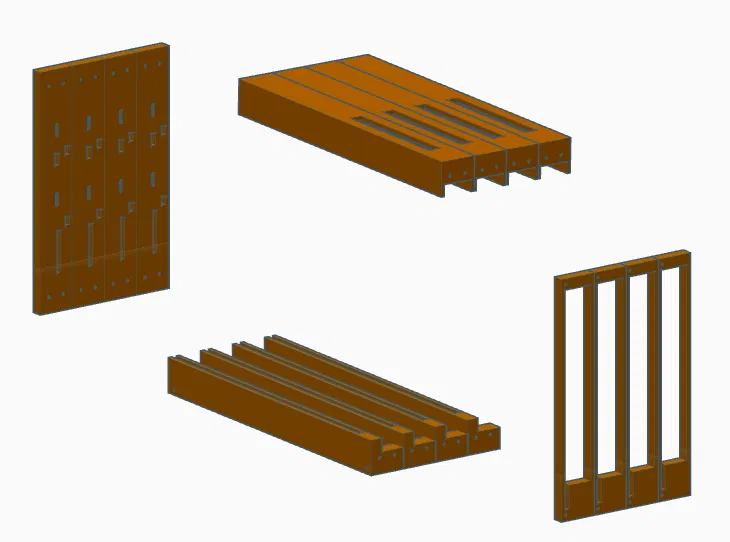

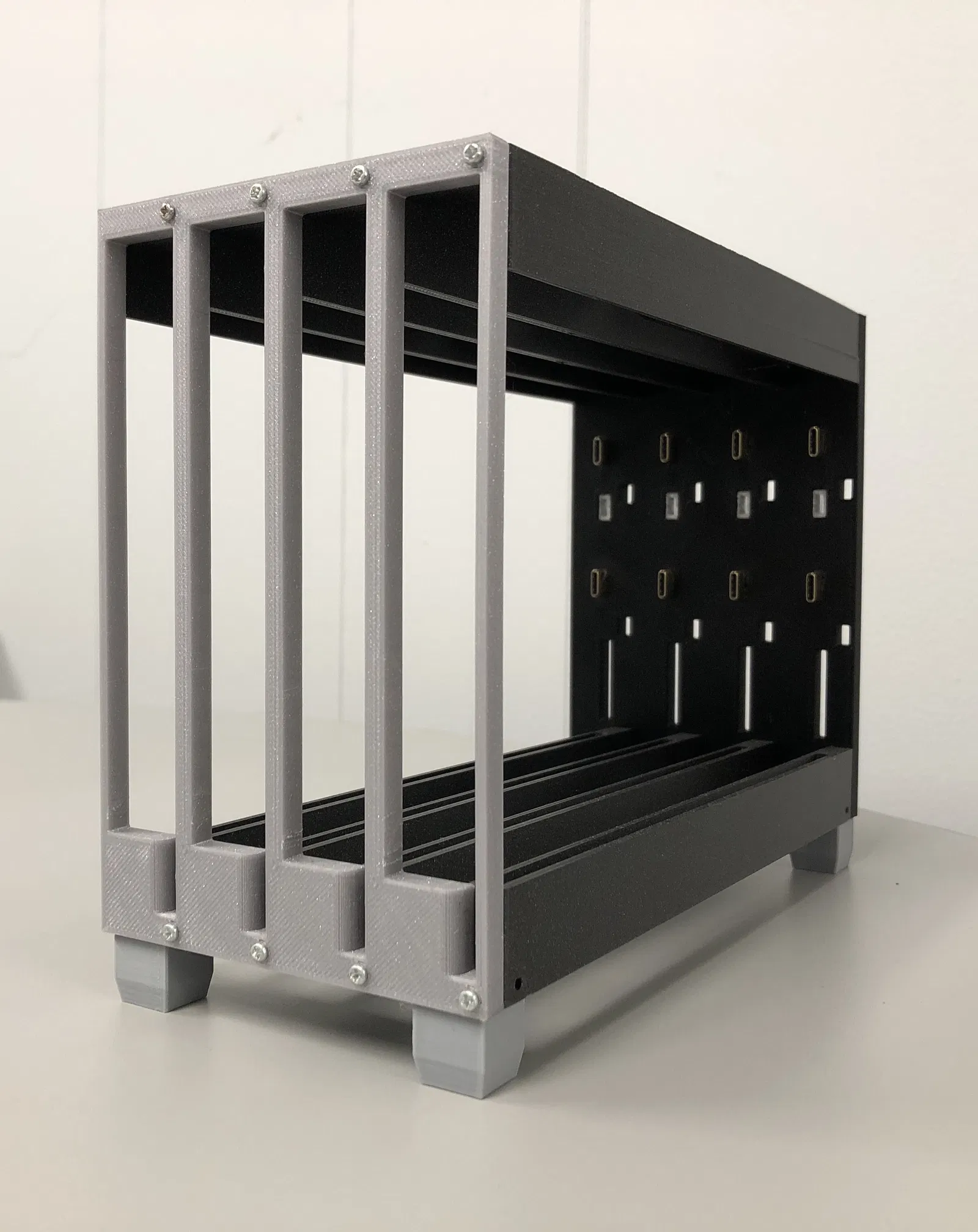

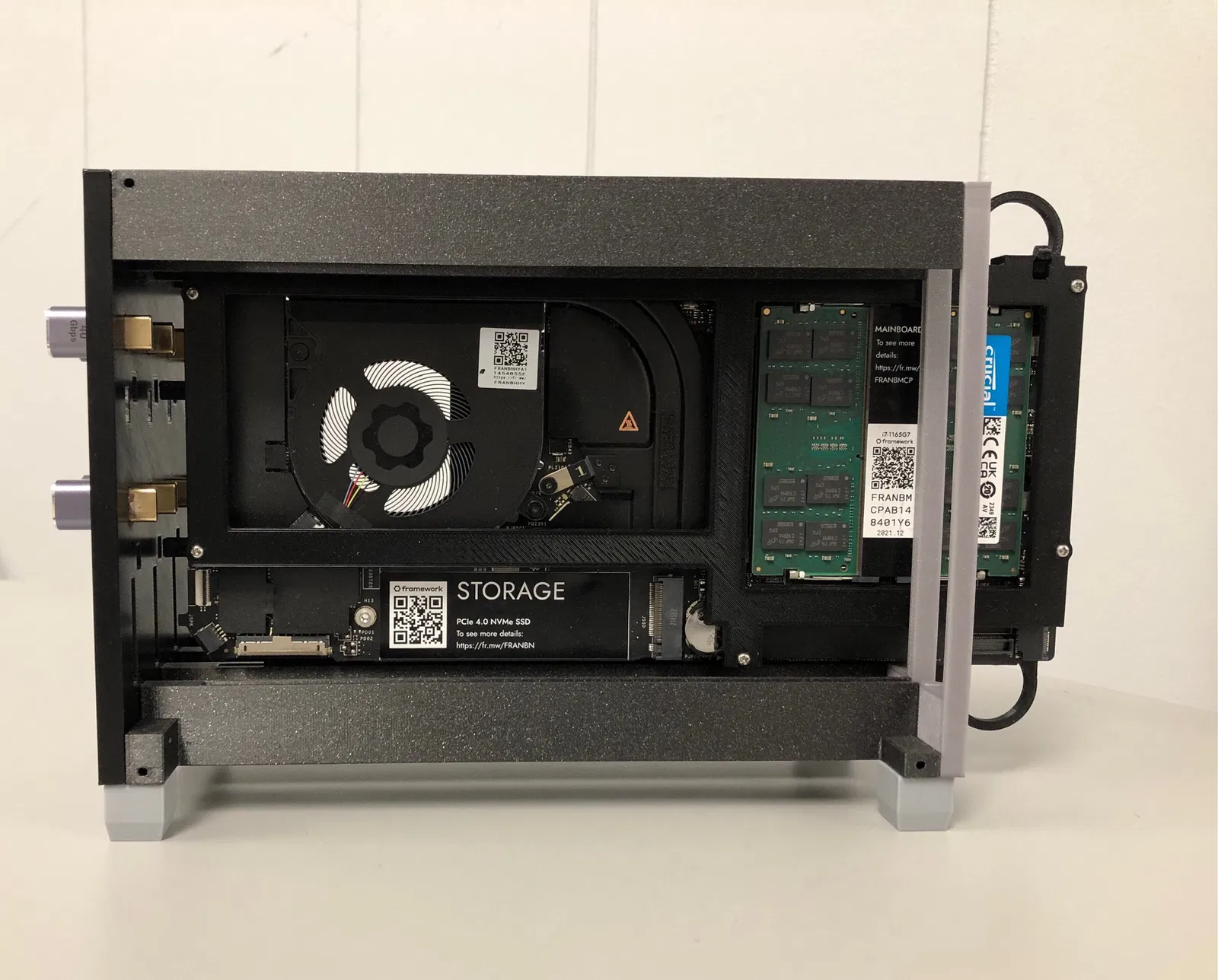

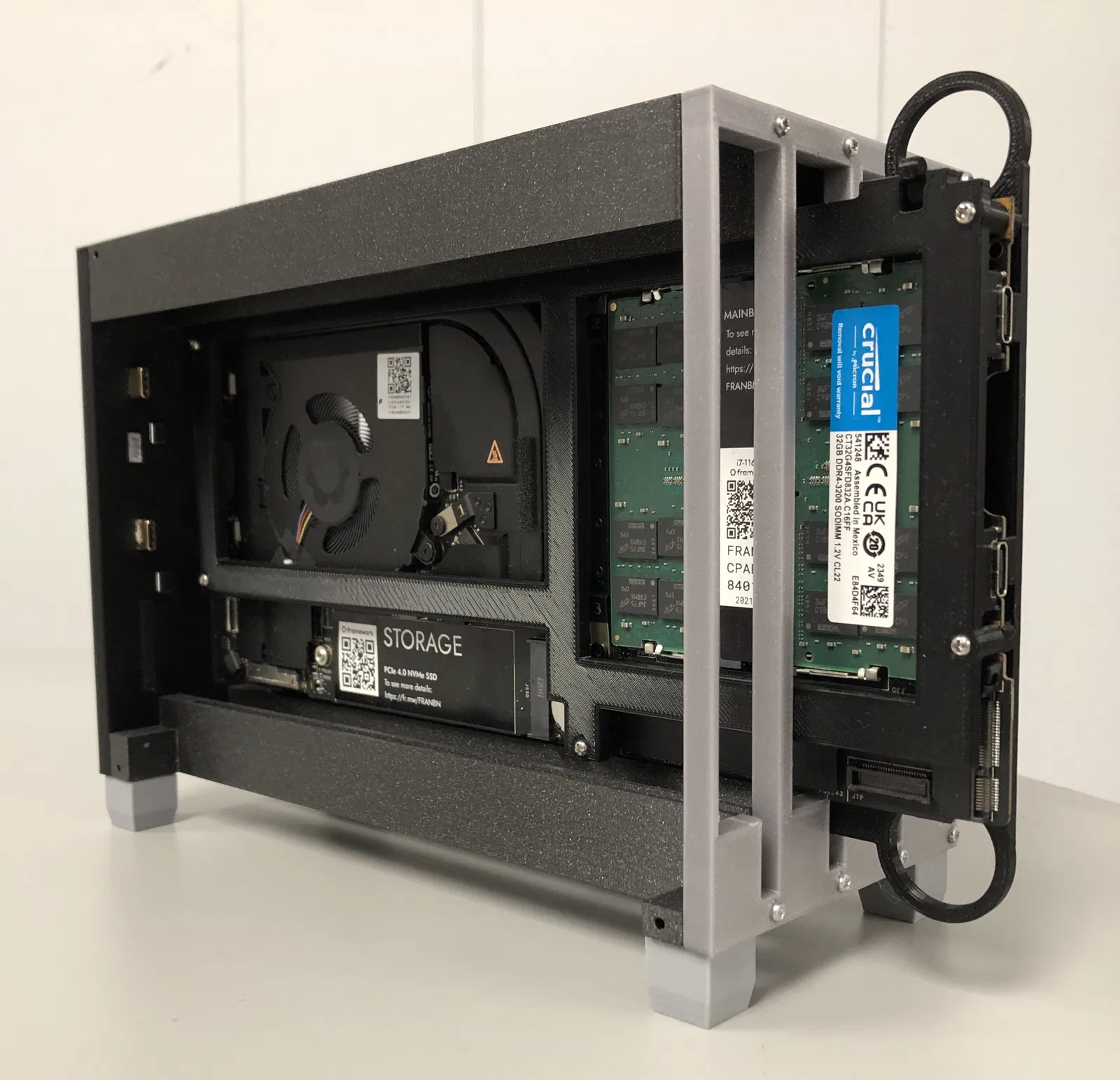

Dự án này mở rộng triết lý của Framework về việc tạo ra “những thiết bị tuyệt vời và dễ sửa chữa” sang việc dựng một cụm (cluster) hiệu năng cao từ các Framework Mainboard. Bộ file model bao gồm đầy đủ các thành phần cần thiết để làm một chassis chứa 4 hoặc 8 Framework mainboard.

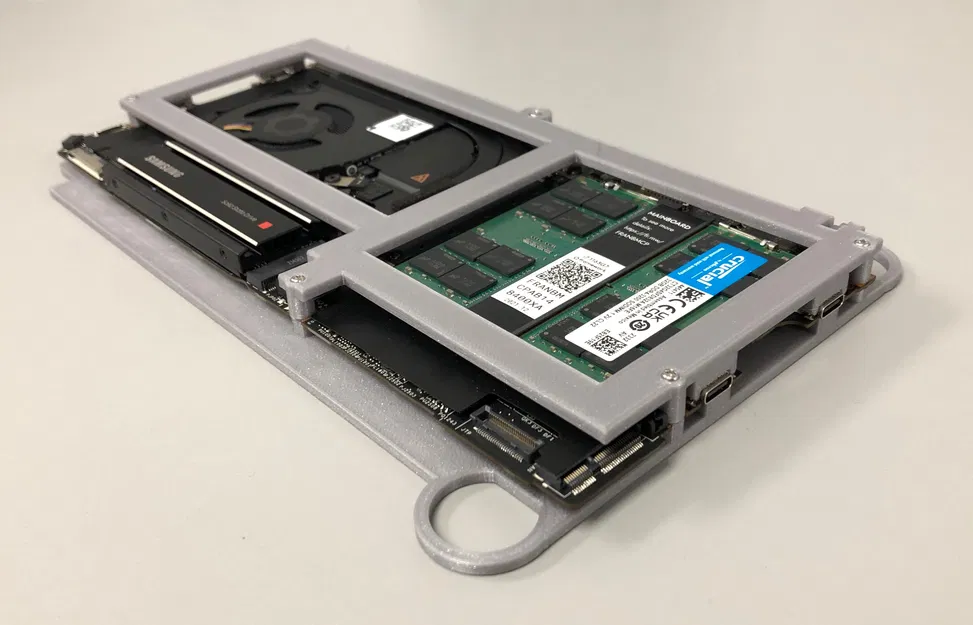

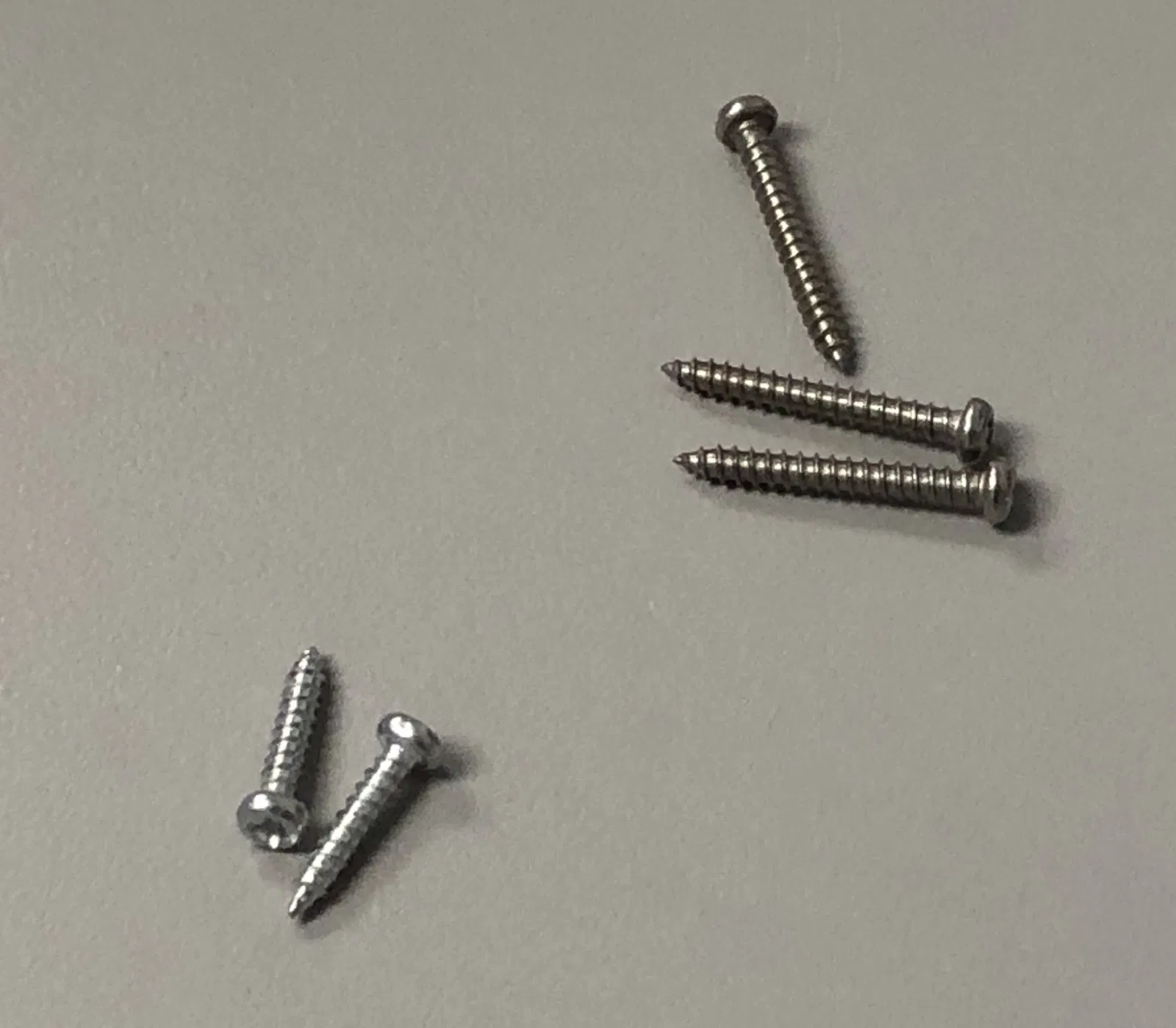

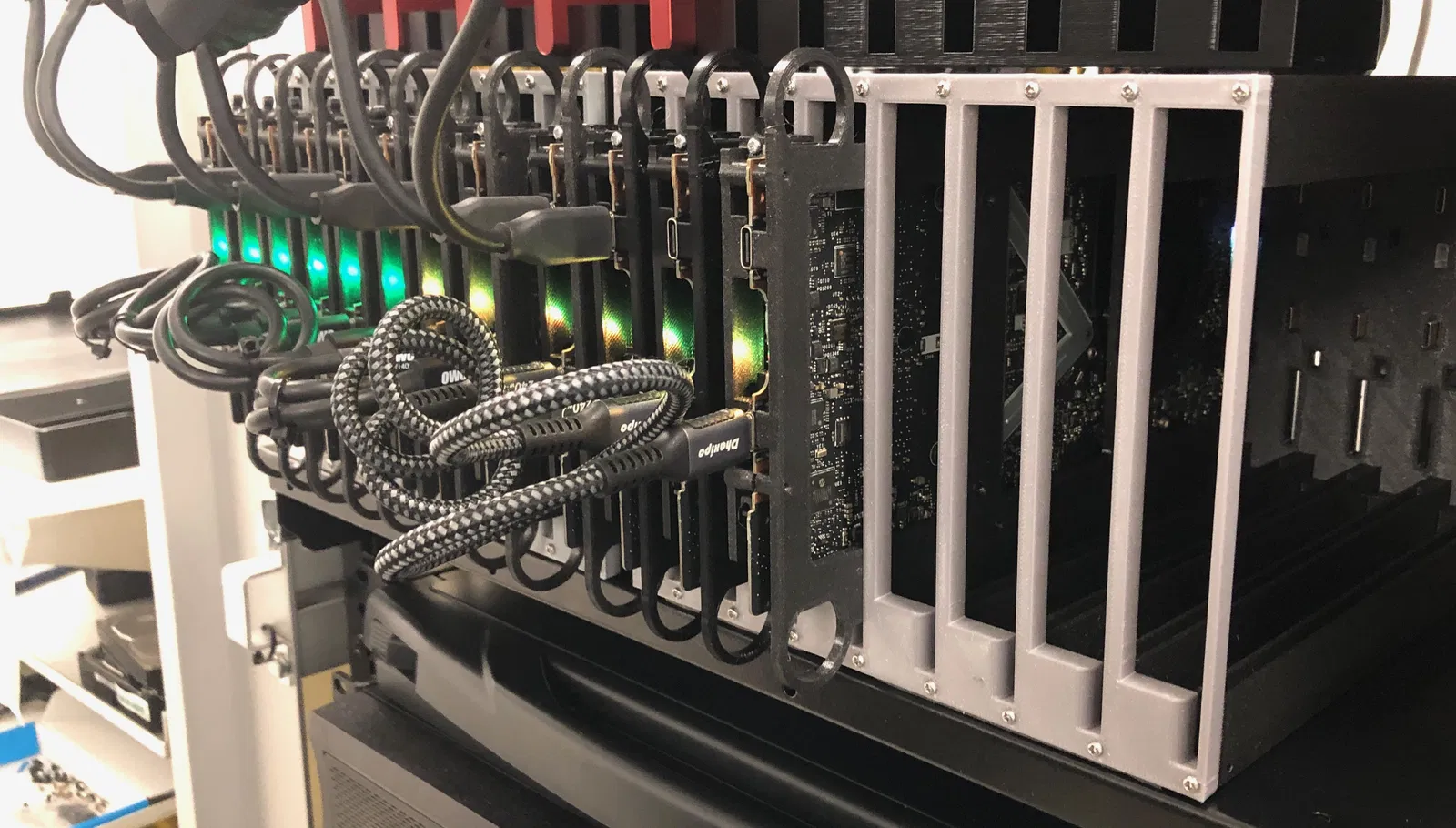

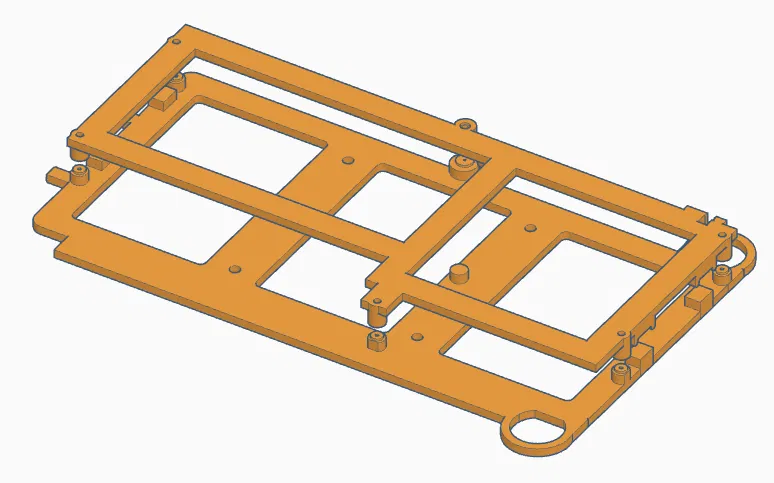

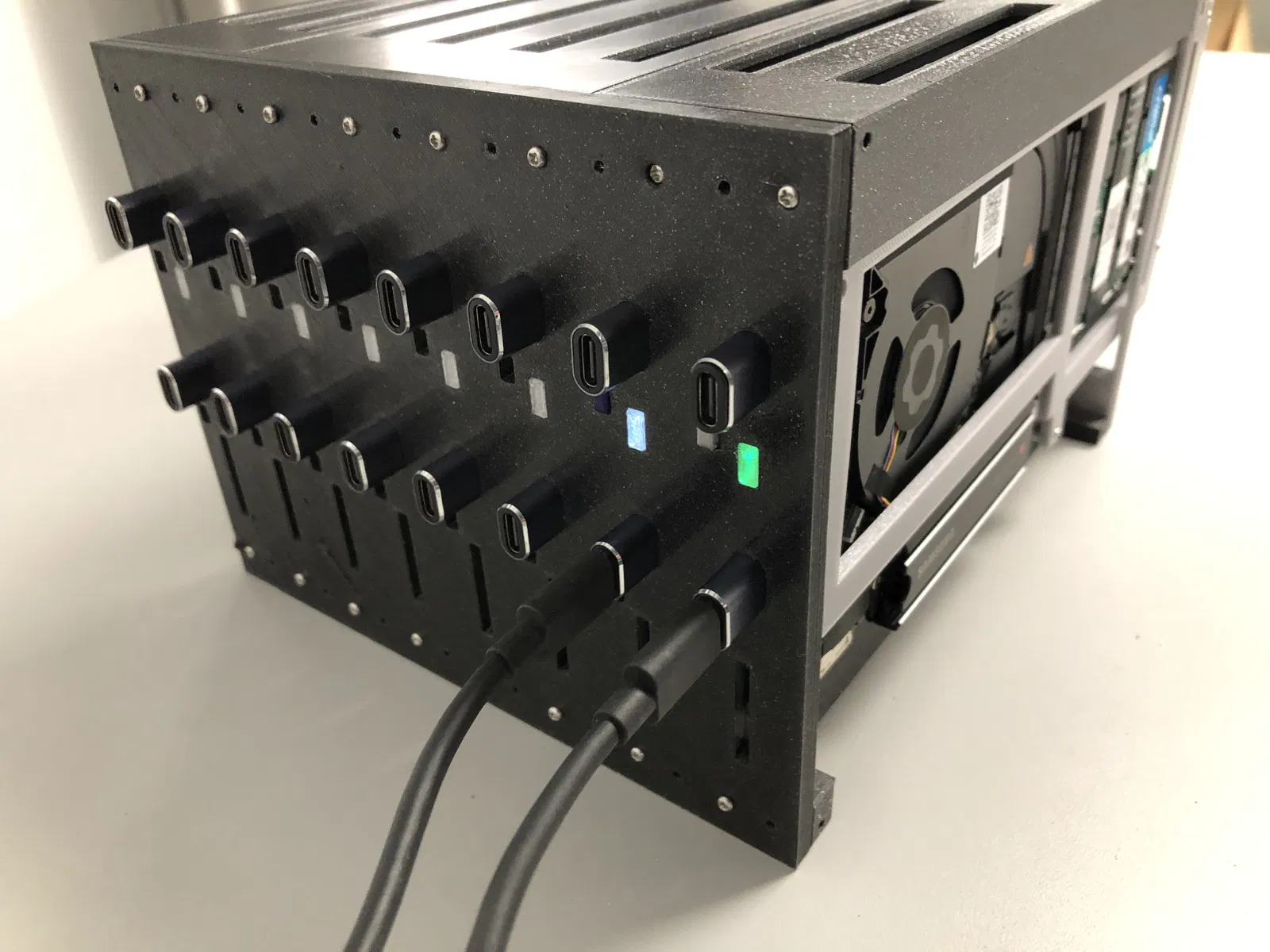

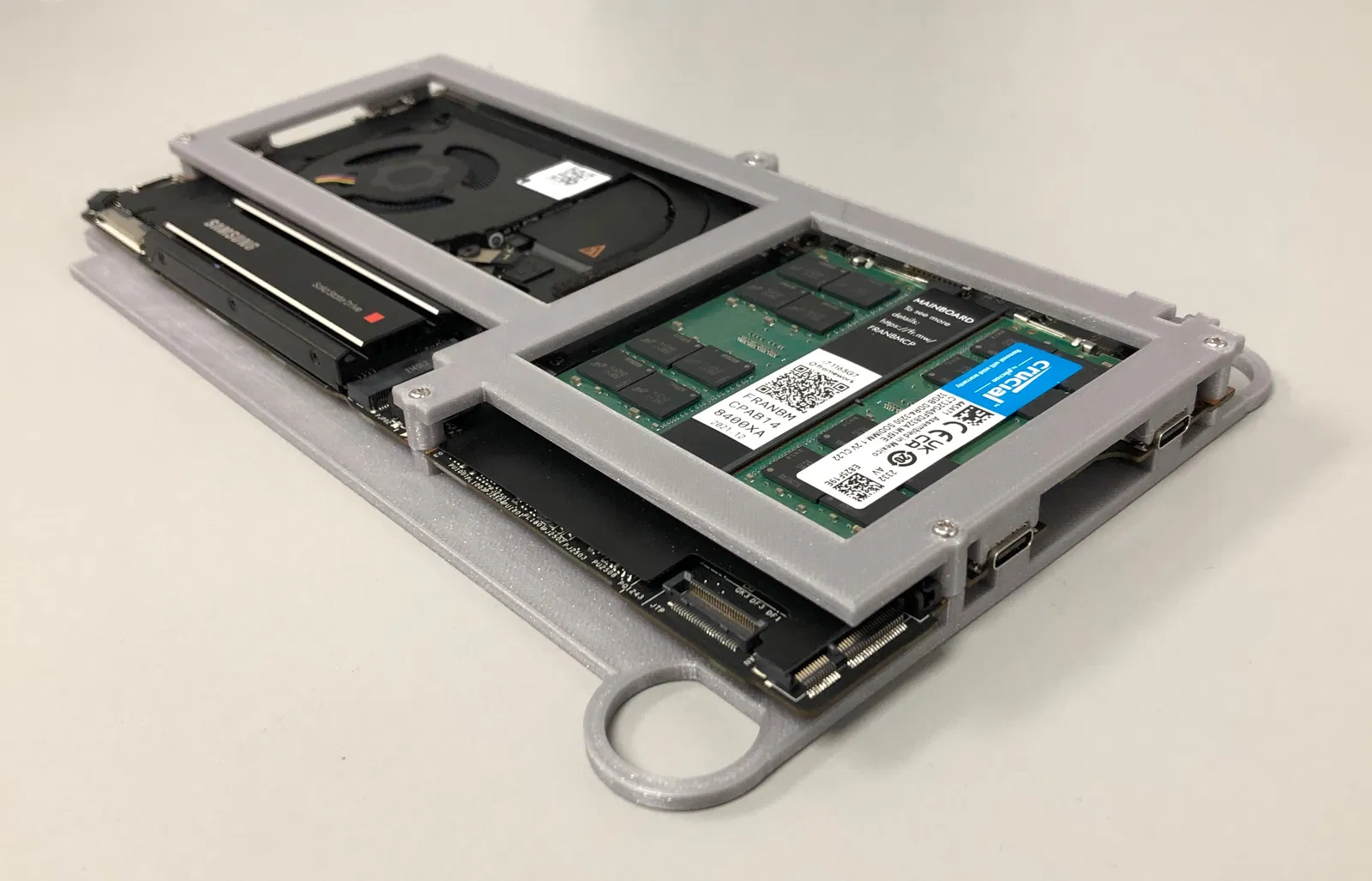

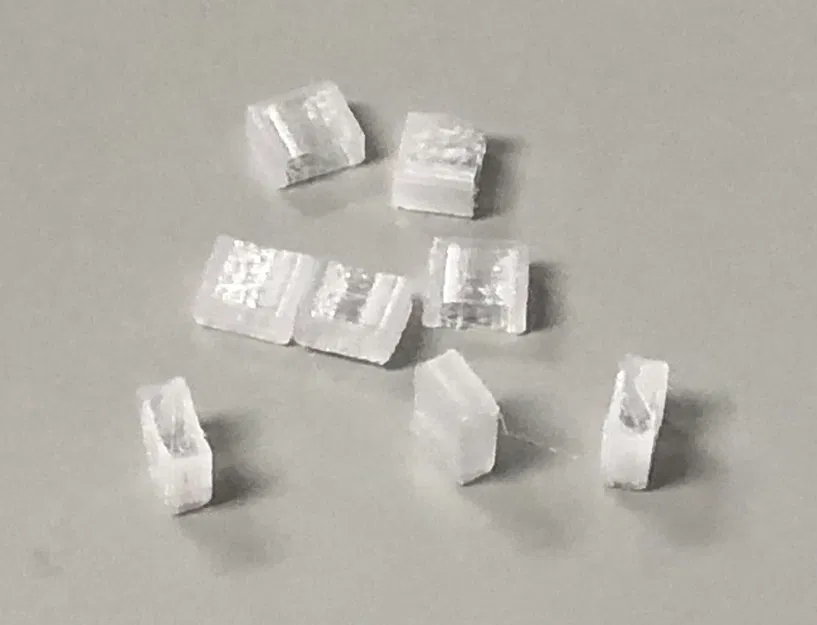

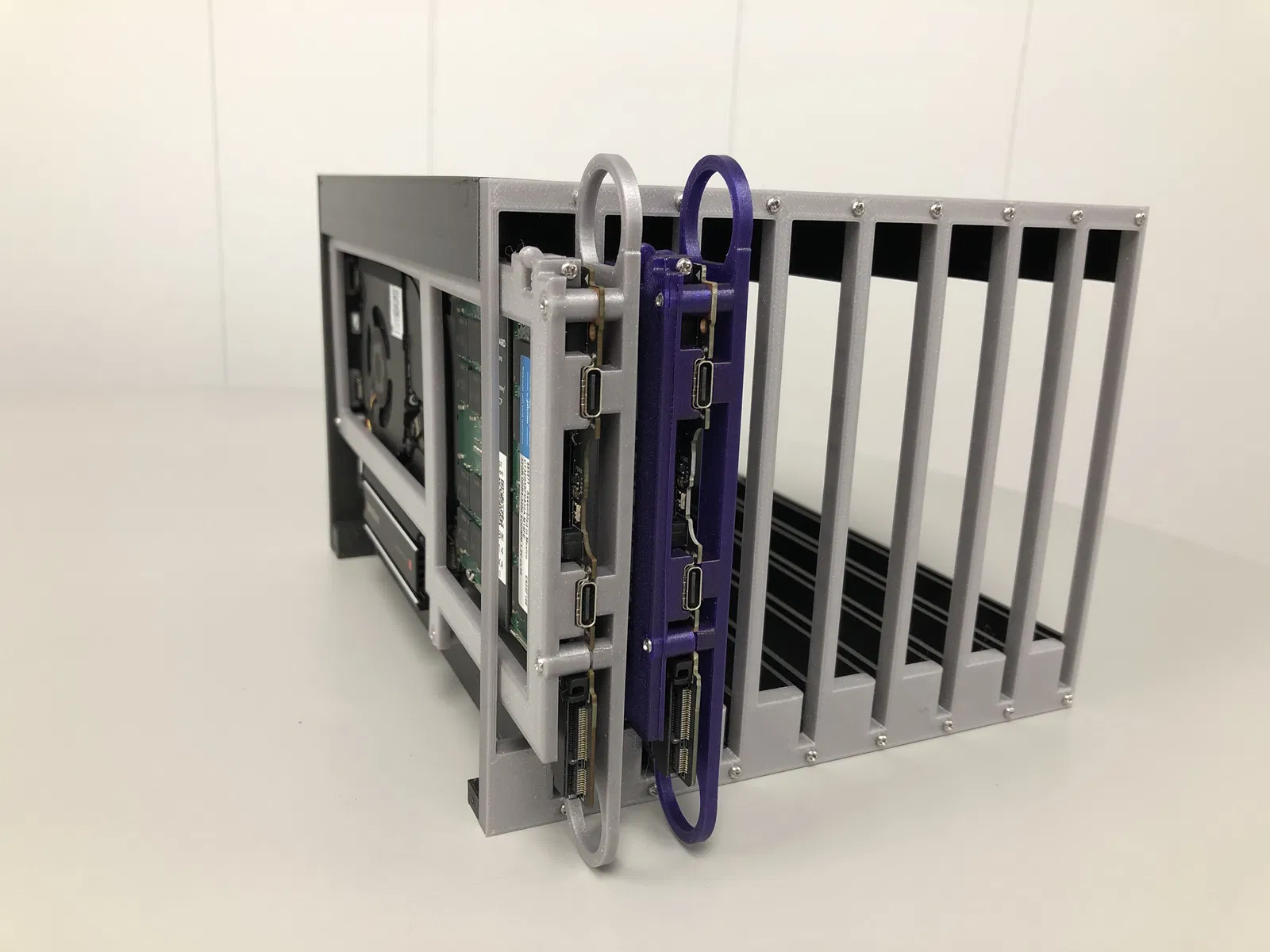

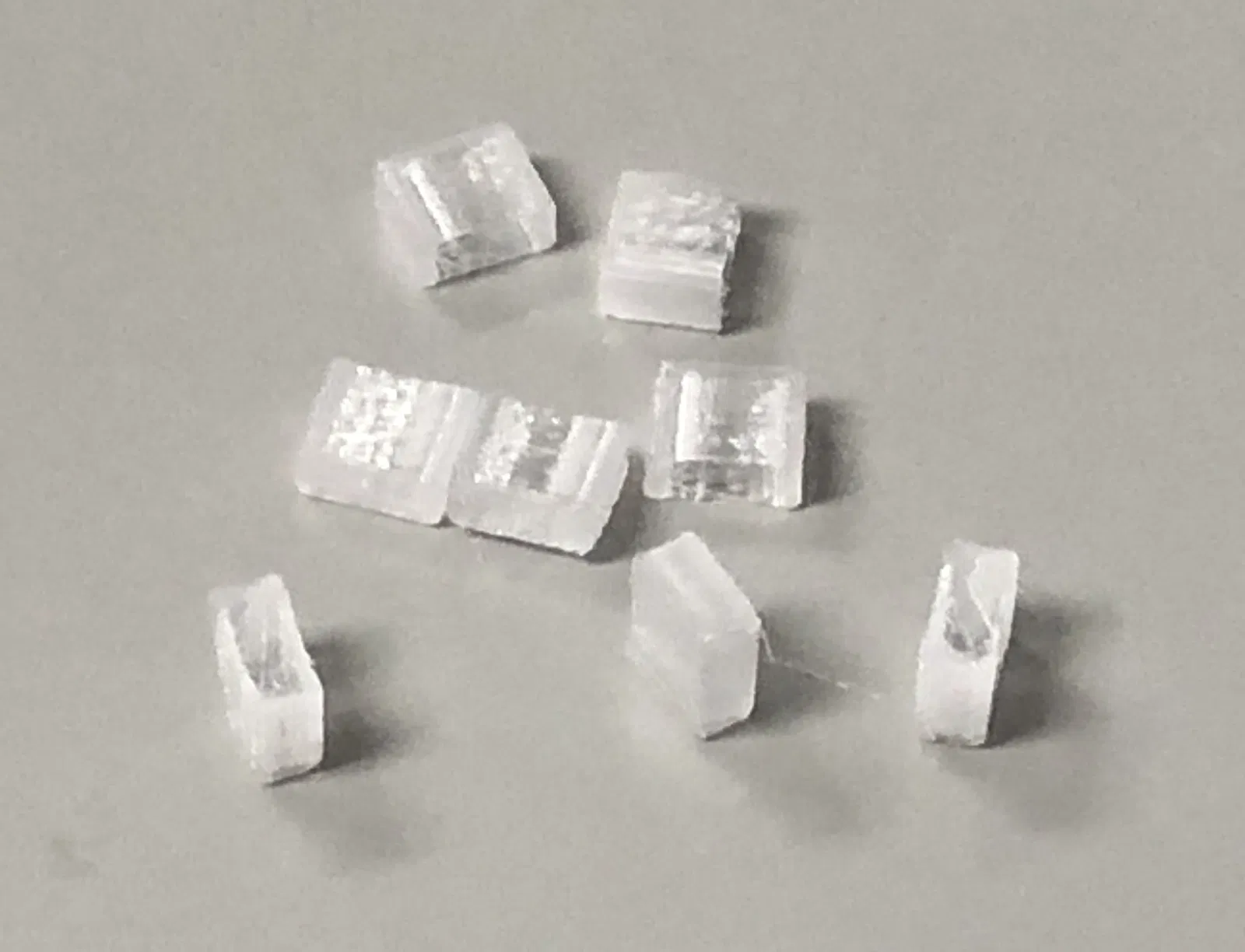

Mỗi Framework mainboard được bọc trong một “carrier” trên và dưới, dùng ốc 15mm, giúp bo mạch có thể trượt ra/vào chassis dễ dàng. Tấm plate phía sau có chừa các khe cho thiết bị USB-C pass-thru, giúp kết nối thuận tiện tới nguồn và các thiết bị ethernet. Phần LED insert giúp nhìn rõ các LED trên Framework mainboard.

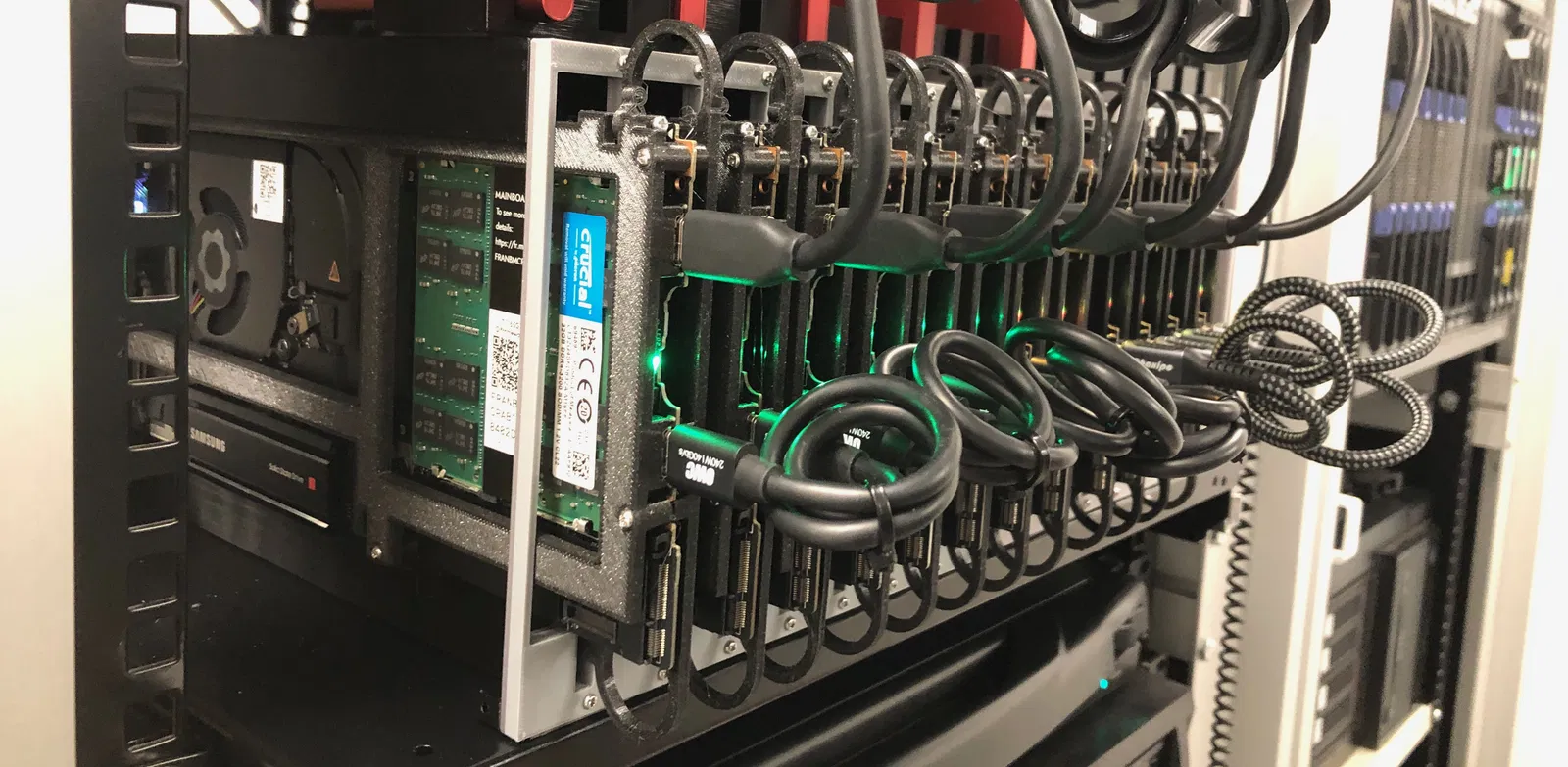

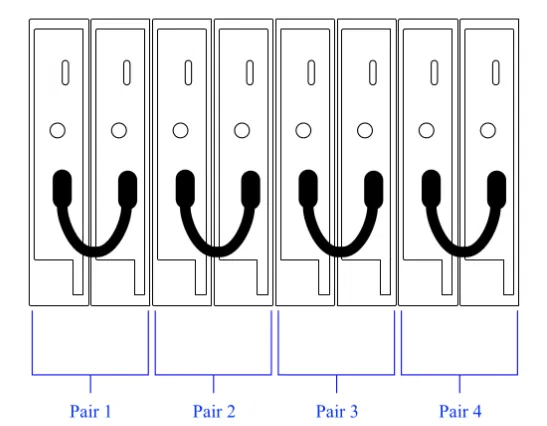

Bên mình cấu hình các Framework Mainboard theo từng cặp mirror, dùng Debian Bookworm và DRBD để đồng bộ các image VM trên NVMe qua Thunderbolt ở tốc độ 15G/s.

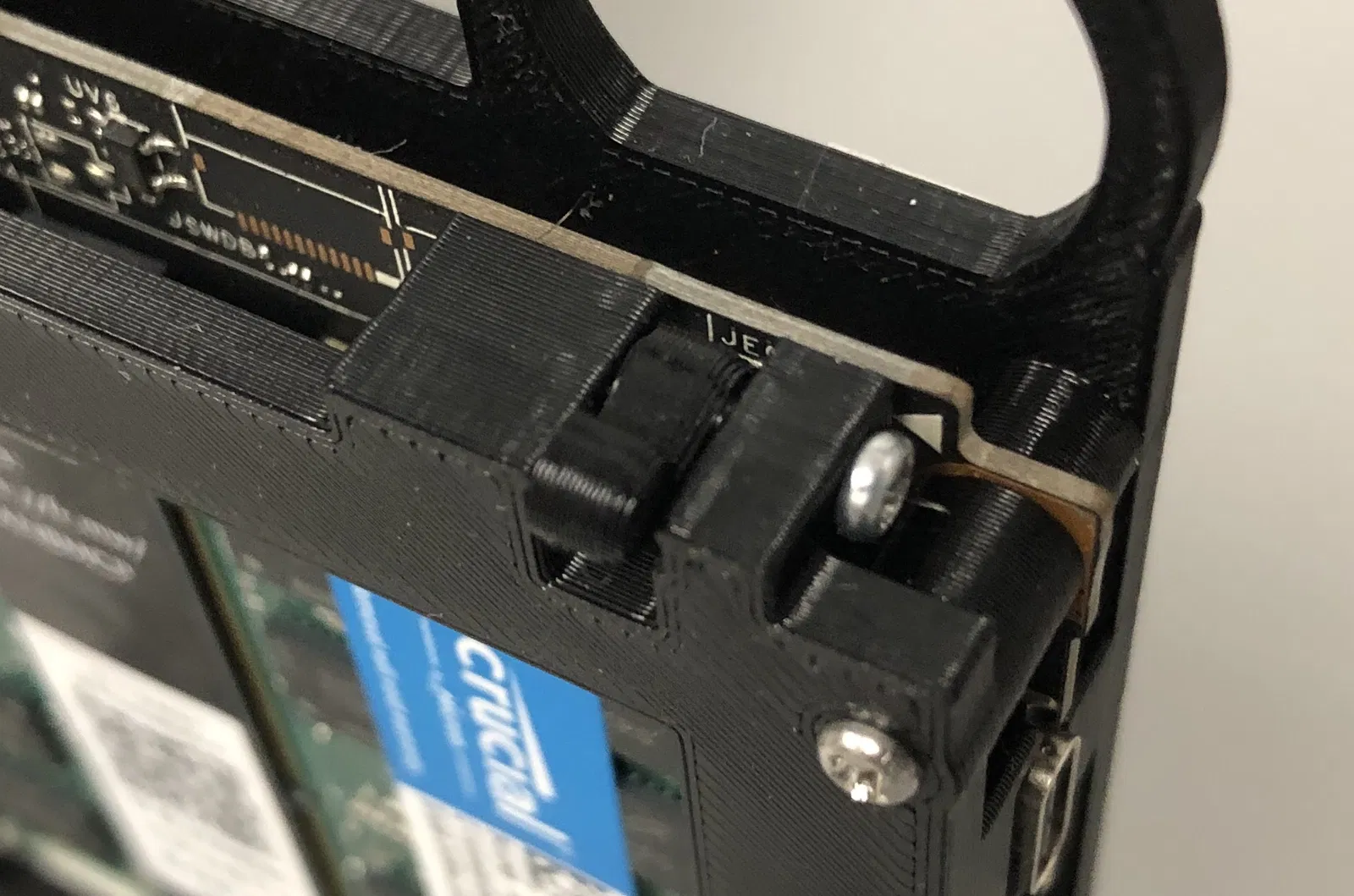

Từng Framework mainboard có thể bật/tắt nguồn bằng Power Switch Cam Assembly, gắn vào Framework Blade Upper Carrier bằng ốc 10mm.
