Klickfast Belt Dock – Dock kẹp dây nịt tương thích Klickfast

Một phiên bản có thể in được và (theo ý mình) cải tiến của Peter Jones Klickfast Belt Dock với đầy đủ các kích cỡ đang được họ cung cấp.

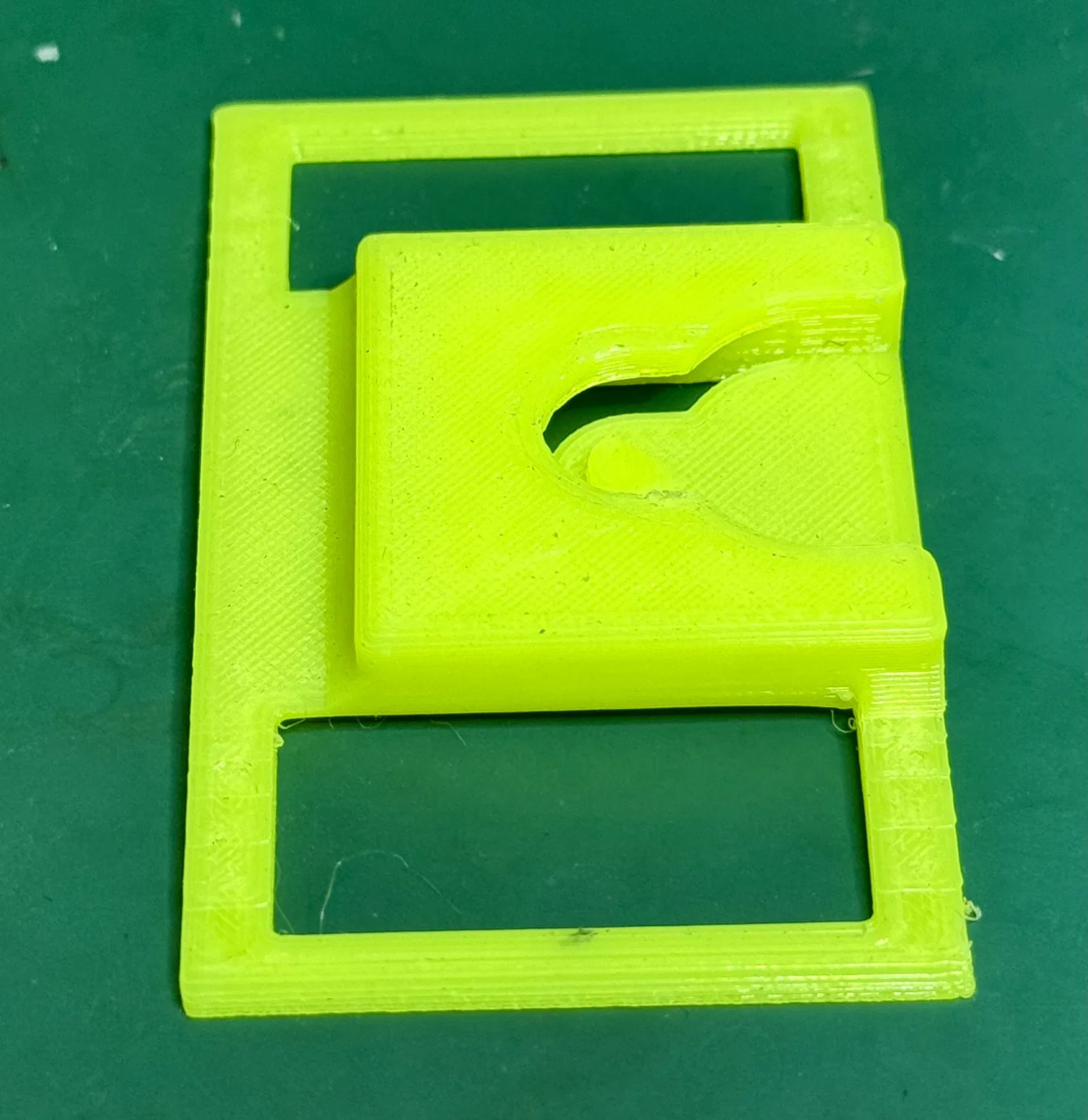

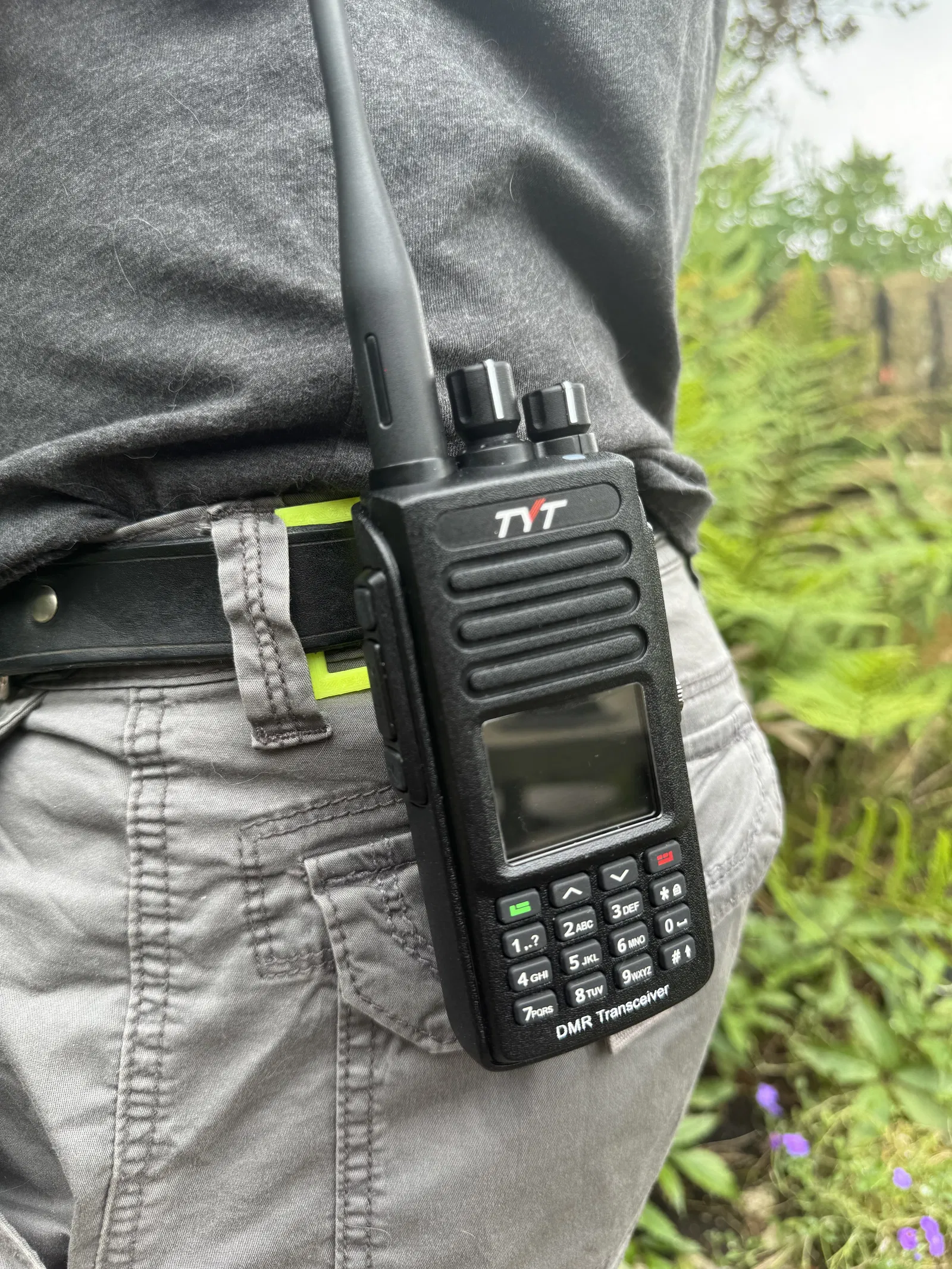

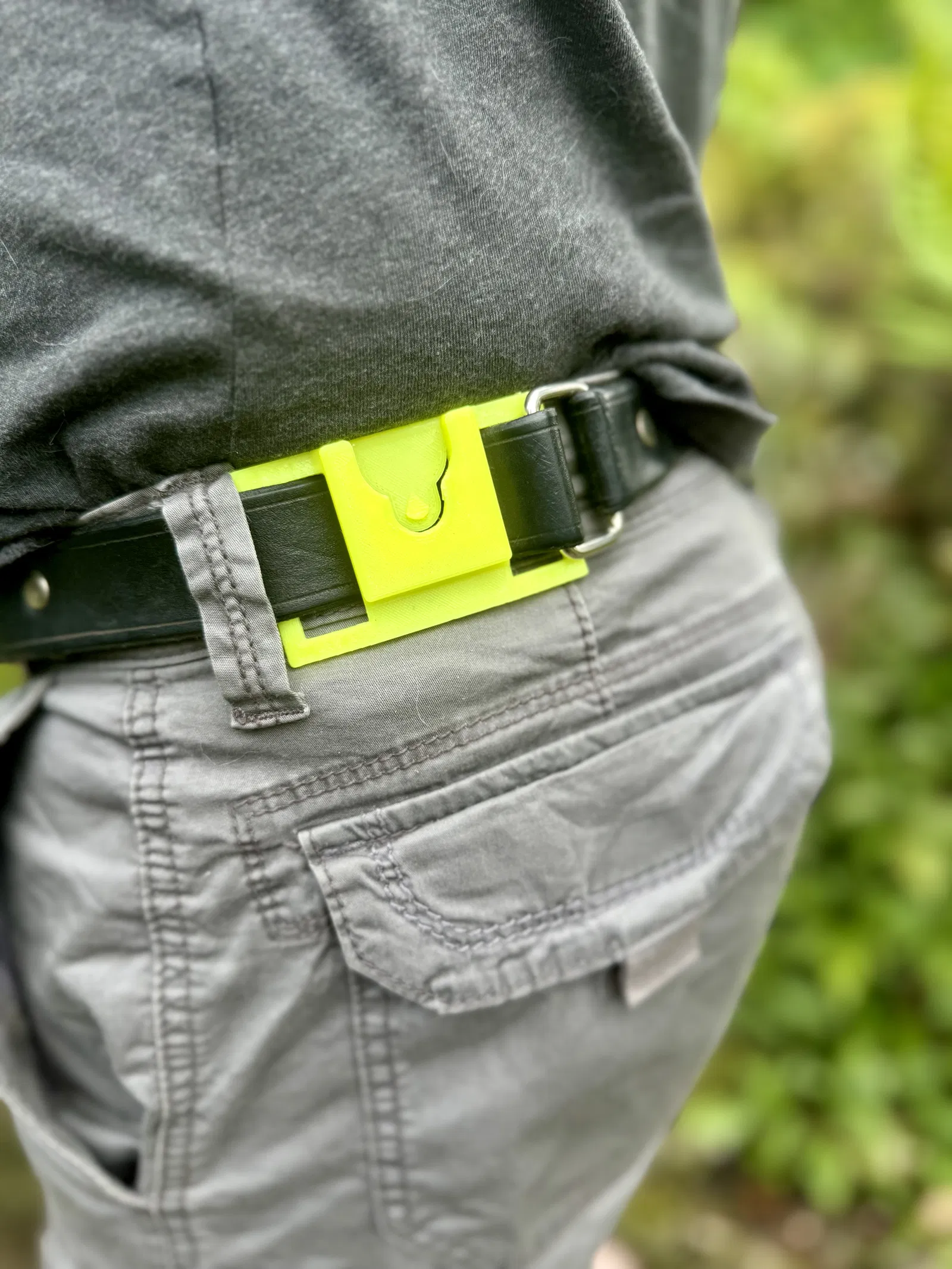

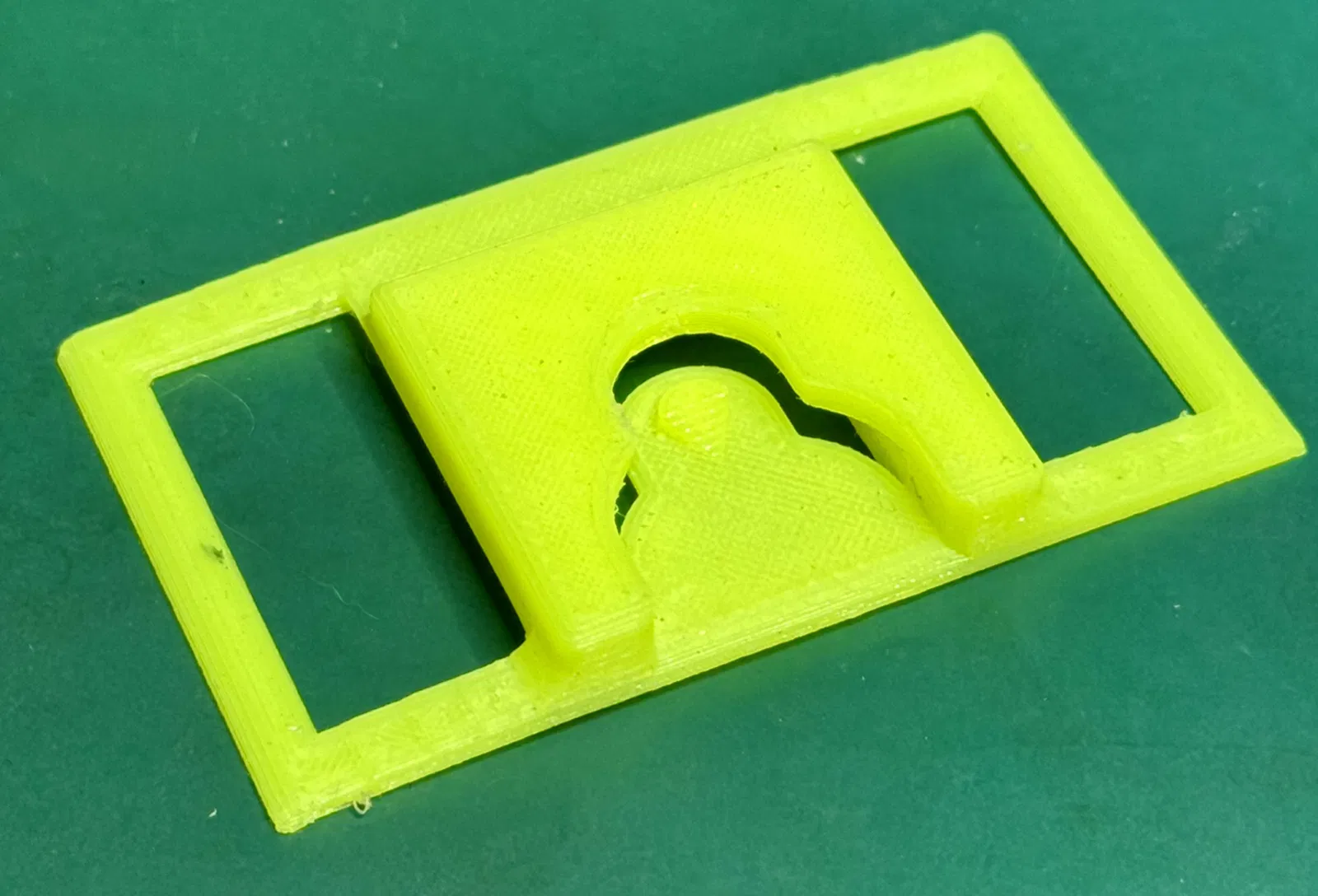

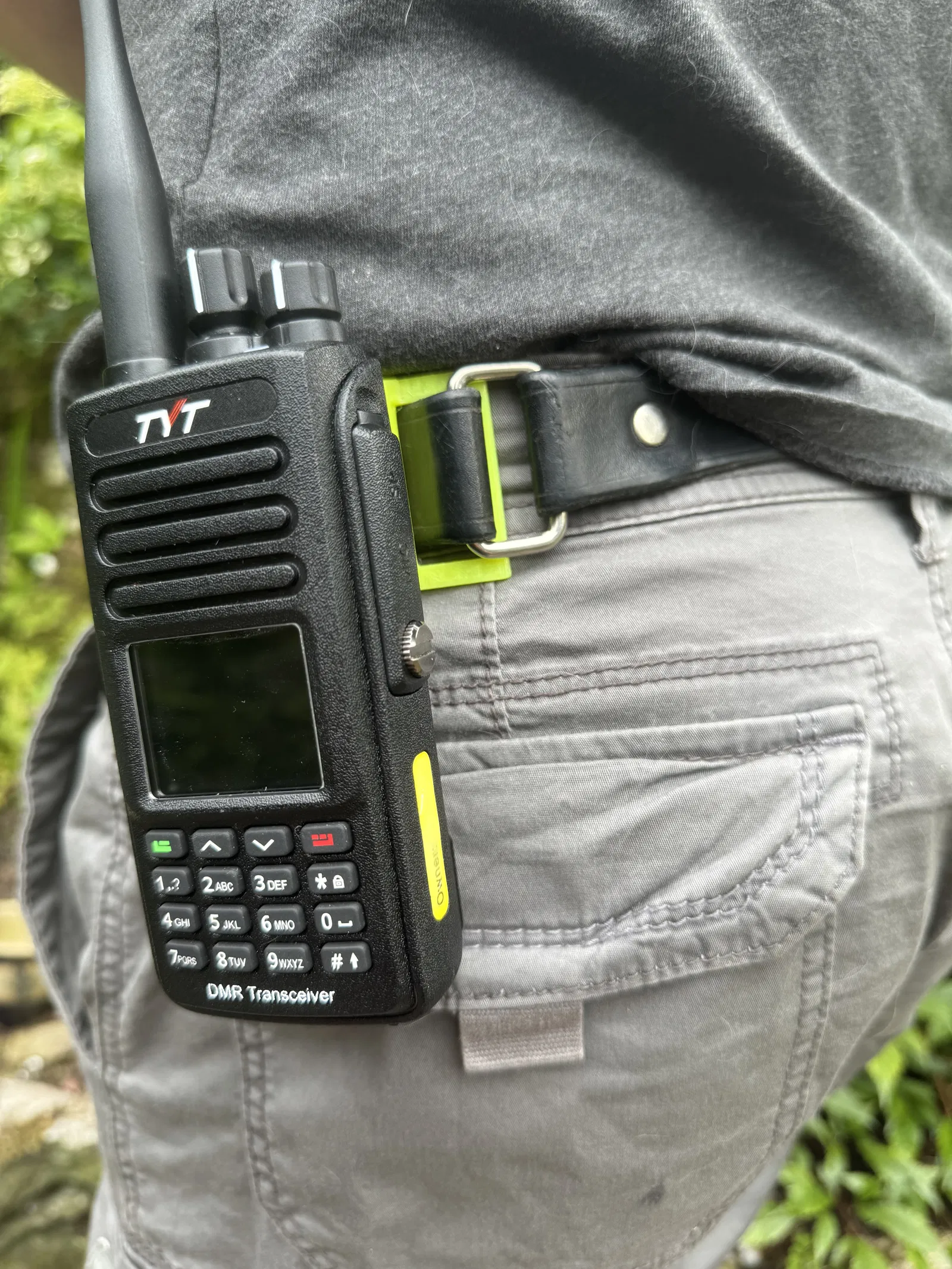

Mẫu minh hoạ đang dùng do mình làm.

Tính năng

• Đầu nối dock Klickfast đặt giữa phía trên, có cơ chế giữ (retaining mechanism)
• Khe hở hai bên có thể chỉnh kích thước để hợp nhiều cỡ dây nịt (xem spreadsheet trong file model)
• Bo góc (fillet) ở tất cả bề mặt tiếp xúc dây nịt để giảm lực tì, mài mòn và hạn chế làm hư dây
• Bo góc bề mặt phía trên để tránh vô tình “đâm” vào eo khi đeo

Thiết lập in mẫu (35mm)

• Vật liệu: PETG (khuyến nghị vì tỉ lệ linh hoạt/độ bền tốt)
• Cỡ nozzle: 0.6mm
• Chiều cao lớp: 0.3mm (variable)
• Supports: snug
• Các thiết lập khác: mặc định

Changelog

2024-07-05: Cập nhật model theo kích thước từ dock Peter Jones chính hãng.

2024-08-17: Chỉnh model để tăng độ dày thành bên và phần khoá (buckle), cải thiện thứ tự tính toán của solver, và nhìn chung tối ưu kích thước/độ bền.

Kích thước cho phần Klickfast được lấy một phần từ bản in rất xuất sắc của @Matt636, và một phần từ dock Peter Jones chính hãng; sau đó được dựng lại từ đầu để tích hợp vào thiết kế này. Khác biệt đủ nhiều nên mình không xem đây là remix, nhưng vẫn muốn ghi công nguồn số đo.

Tuyên bố miễn trừ: dù mình rất tự tin với thiết kế này, hiện vẫn chưa được thử nghiệm thực tế ngoài hiện trường, nên có thể không phù hợp với các tải trọng vật lý phát sinh khi sử dụng thật.
