Vent kèm tuỳ chọn Grille nhiều kích thước

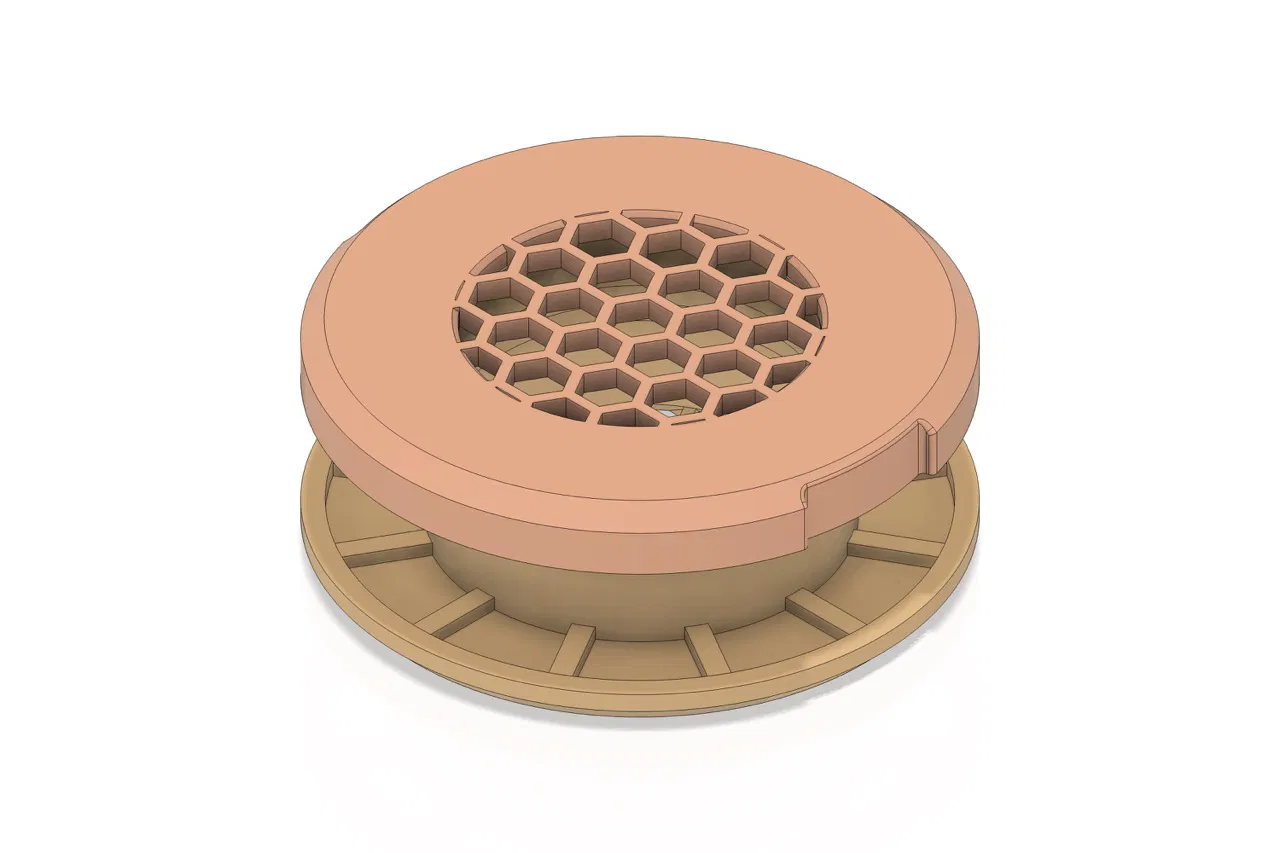

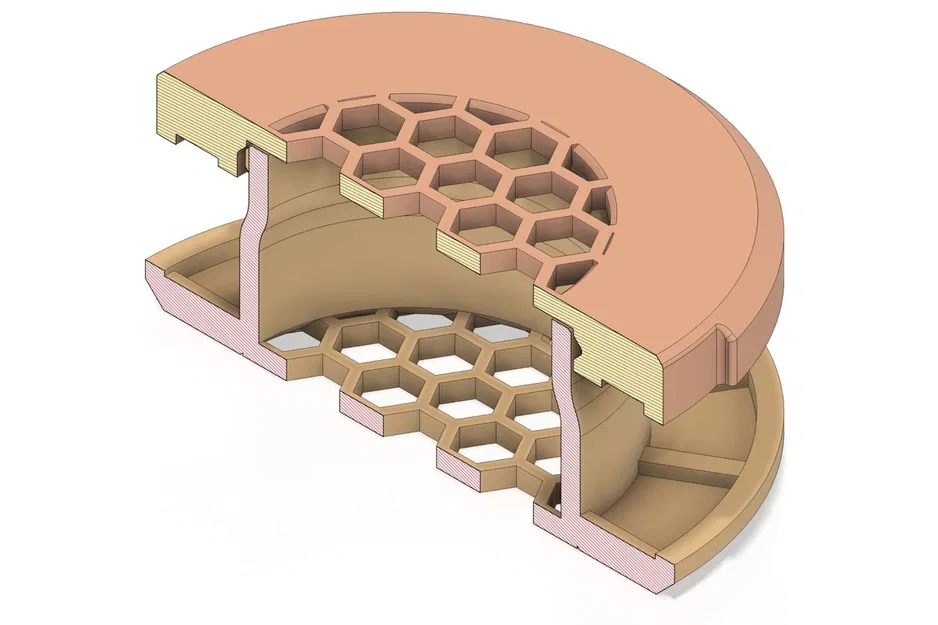

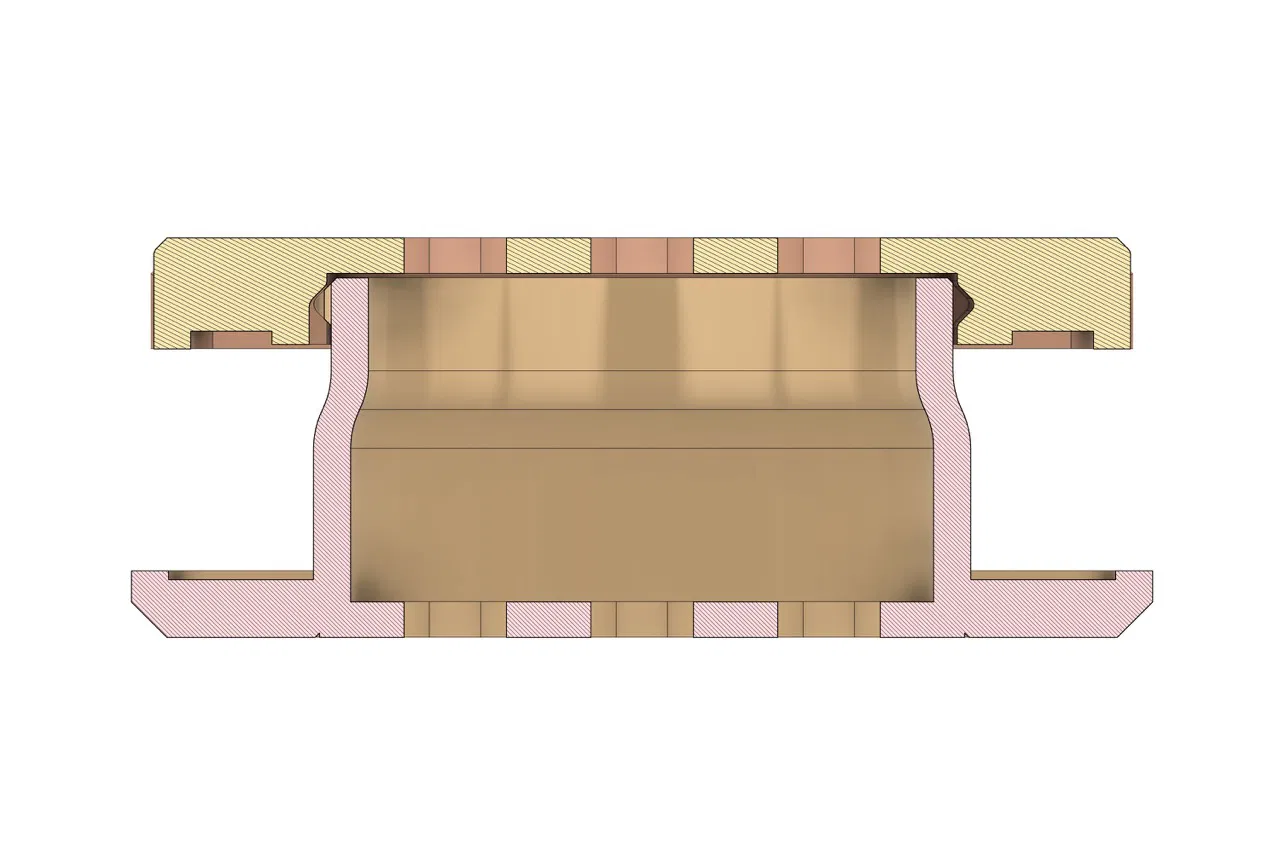

Đây là phiên bản cải tiến của mẫu vent mà mình thiết kế ban đầu cho các enclosure máy in 3D. Vent có tuỳ chọn grille ở cả mặt ngoài lẫn mặt trong. Nếu in vent với grille ở hai phía, bạn có thể đặt thêm một tấm filter vào bên trong.

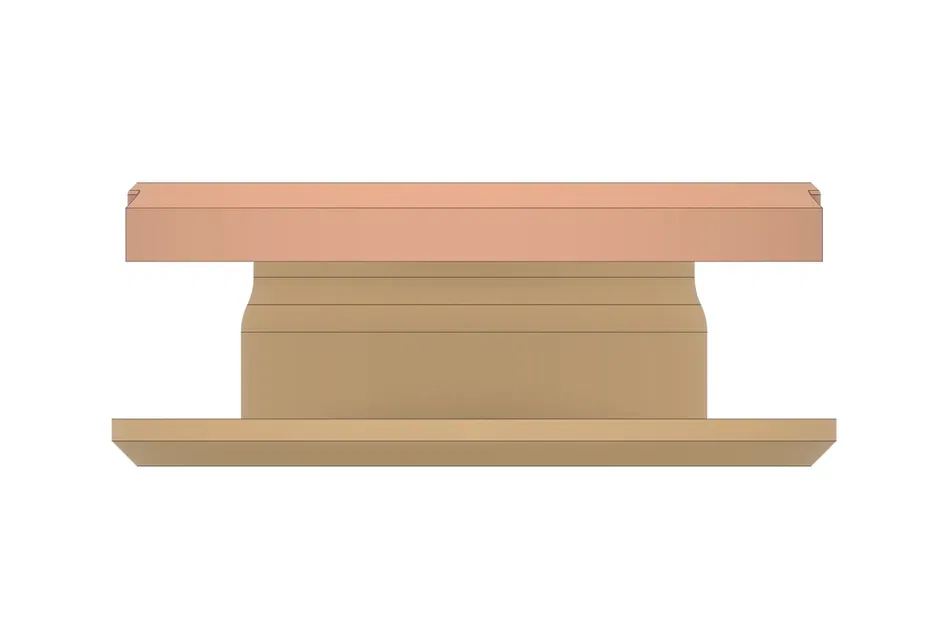

Vent dùng cơ chế rotation lock để lắp đặt và giữ cố định chắc chắn.

Cách in Vent

Mình đã chuẩn bị sẵn các project PrusaSlicer với đầy đủ setting cần thiết cho việc in. Nếu bạn muốn tự slice từ đầu, tham khảo bảng dưới đây:

Kích thước nozzle:

Khuyến nghị 0.4mm, dùng được với 0.6 và 0.8mm
Phần grille có thể gây vấn đề khi dùng nozzle 0.6mm.

Chiều cao lớp (Layer Height):

Model được thiết kế cho layer height 0.2mm.

Vật liệu filament:

Khuyến nghị PETG, in PLA cũng ổn

Perimeters:

Ba (3) perimeters

Prusa Slicer Profile:

“0.2mm Quality”

Bạn cần in một cặp tương ứng giữa model LR2305-E… và LR2305-I… có cùng giá trị đường kính (diameter).

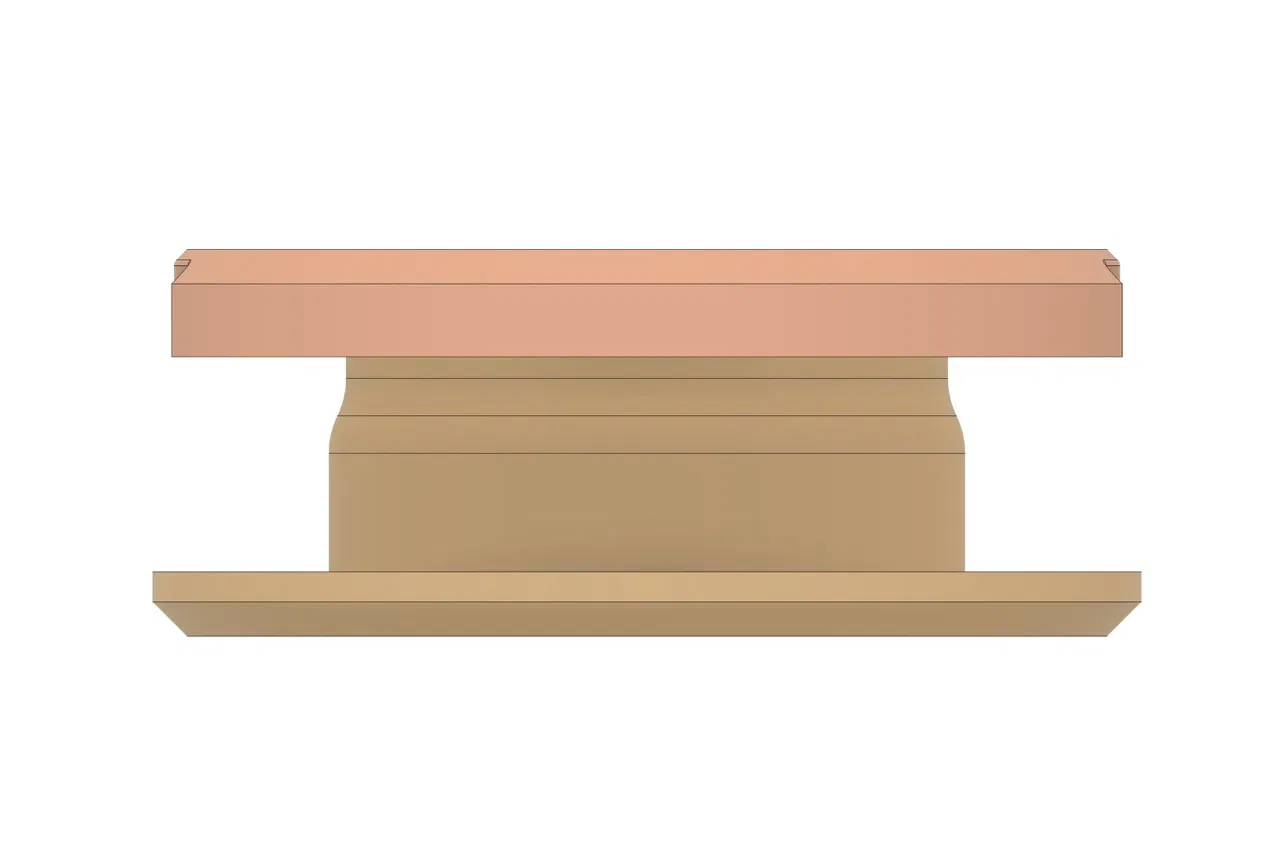

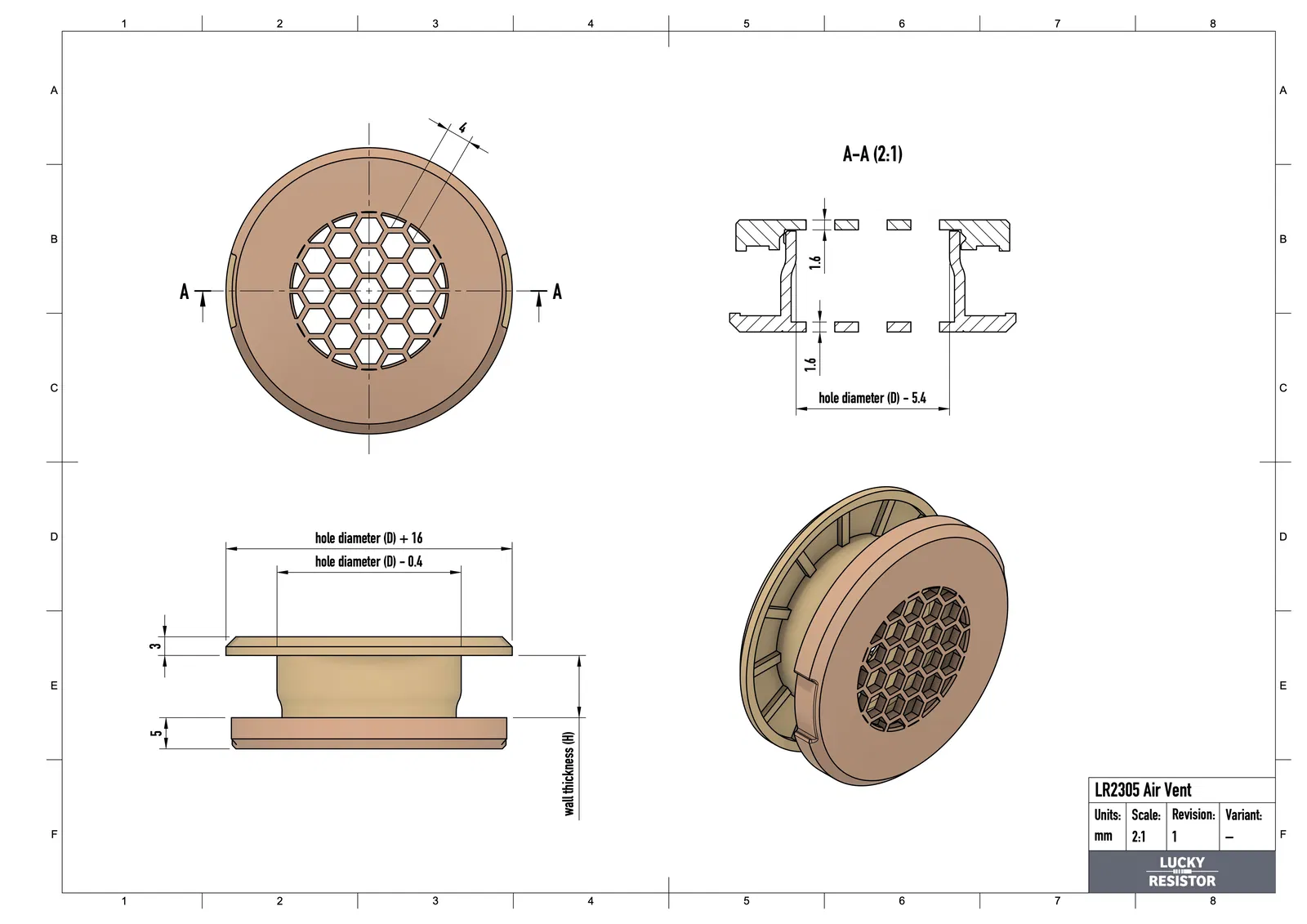

Kích thước

Tên file của các model sẽ có dạng như sau:

LR2305-E-G<grille>-H<height>-D<diameter>.3mf

LR2305-I-G<grille>-D<diameter>.3mf

Phần ngoài và phần trong (E, I)

Các ký tự E và I sau mã project cho biết model là phần ngoài hay phần trong của vent. E là external (phần ngoài) và I là internal (phần trong).

Grille (G)

Ký tự sau chữ G thể hiện loại grille mà model có. Project này có 2 biến thể: h là grille dạng lục giác (hexagonal), và 0 là không có grille.

Chiều cao (H)

Số sau chữ H là độ dày của vách/tường nơi vent được lắp vào. Đơn vị là milimet.

Đường kính (D)

Số sau chữ D là đường kính của lỗ để lắp vent. Đơn vị là milimet.

Khám phá thêm từ Meti·kumi

Bạn quan tâm các thiết kế của mình? Xem thêm bộ sưu tập 3D models tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem tiến độ (work-in-progress):

👉 https://metikumi.com

Hình ảnh

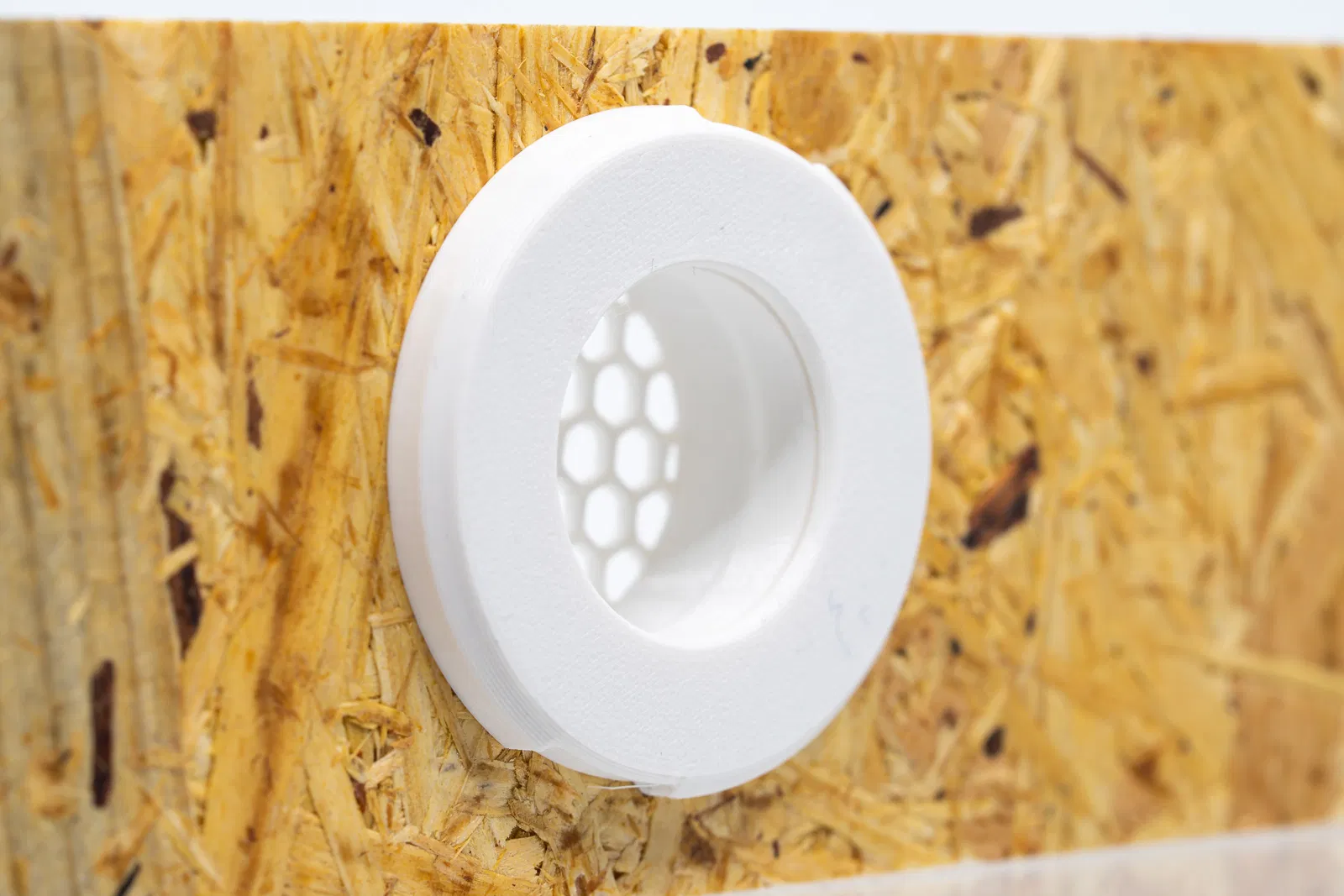

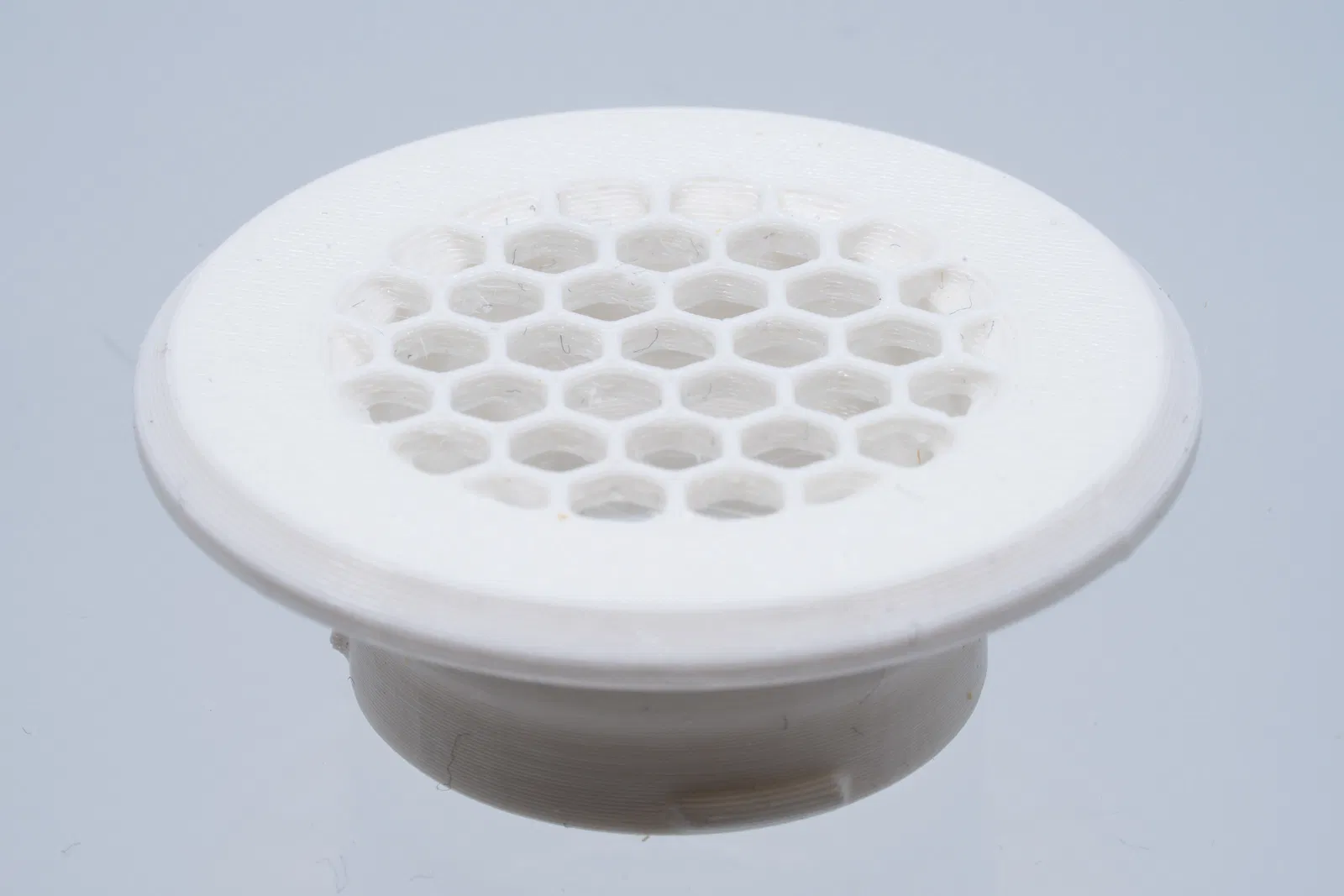

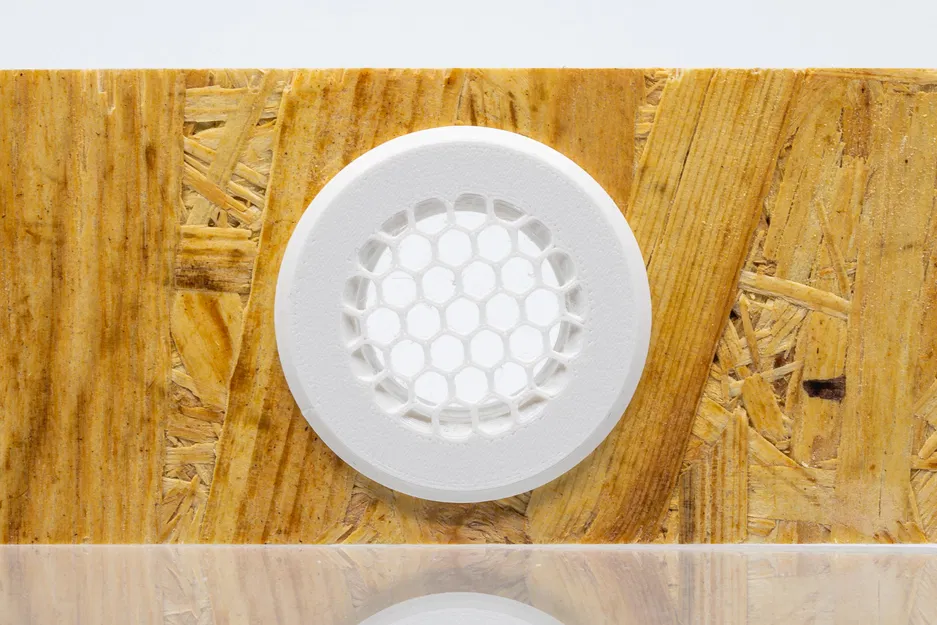

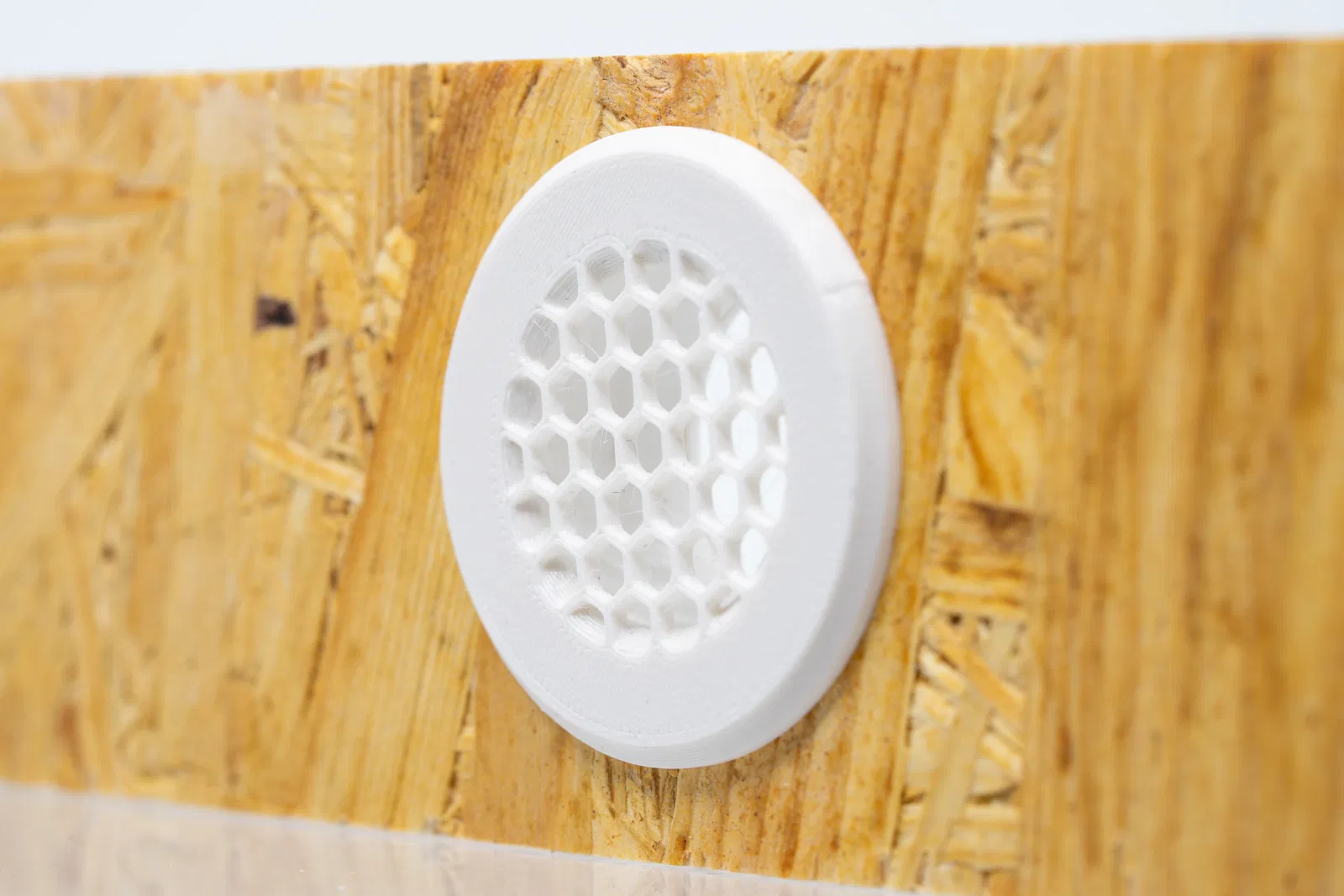

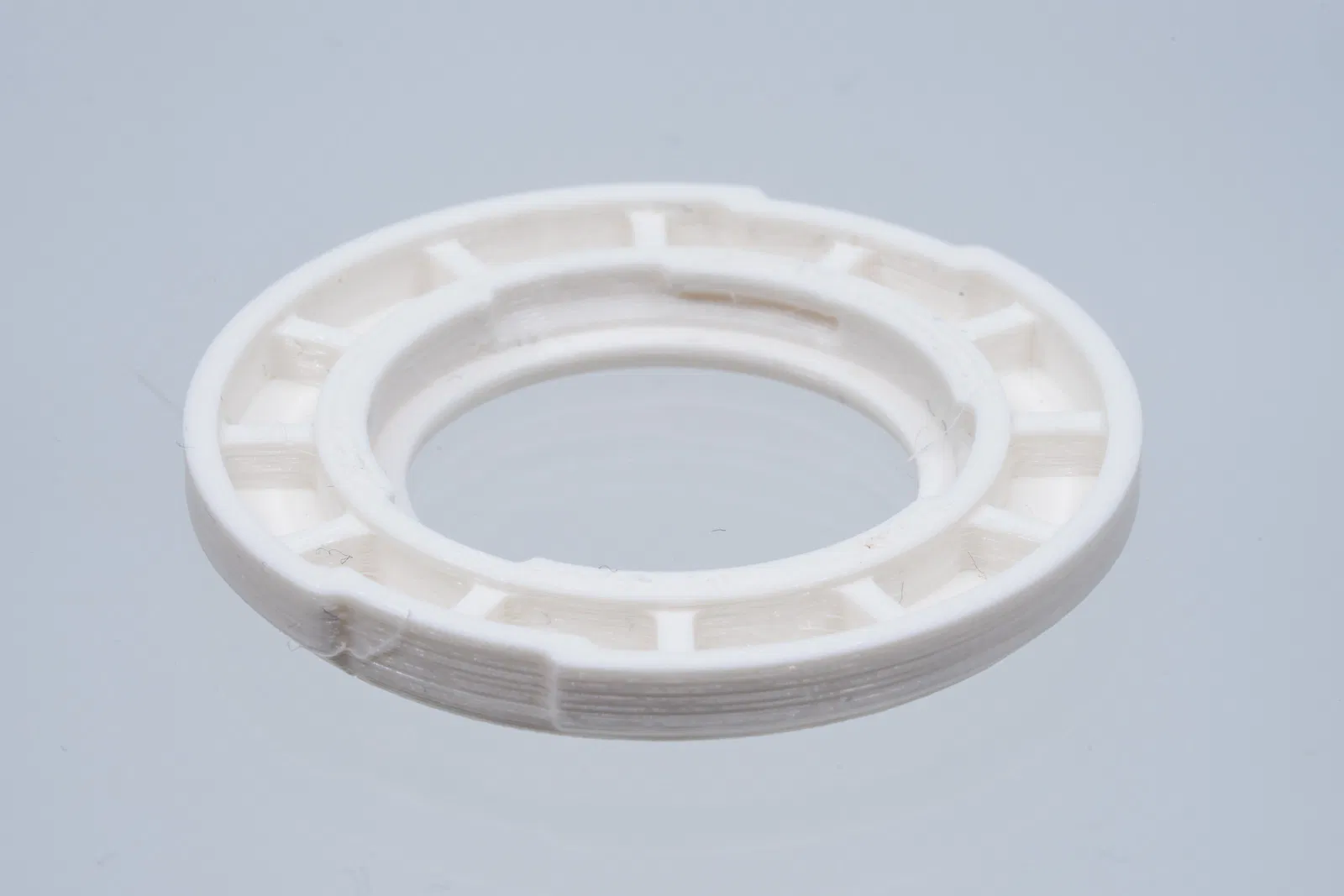

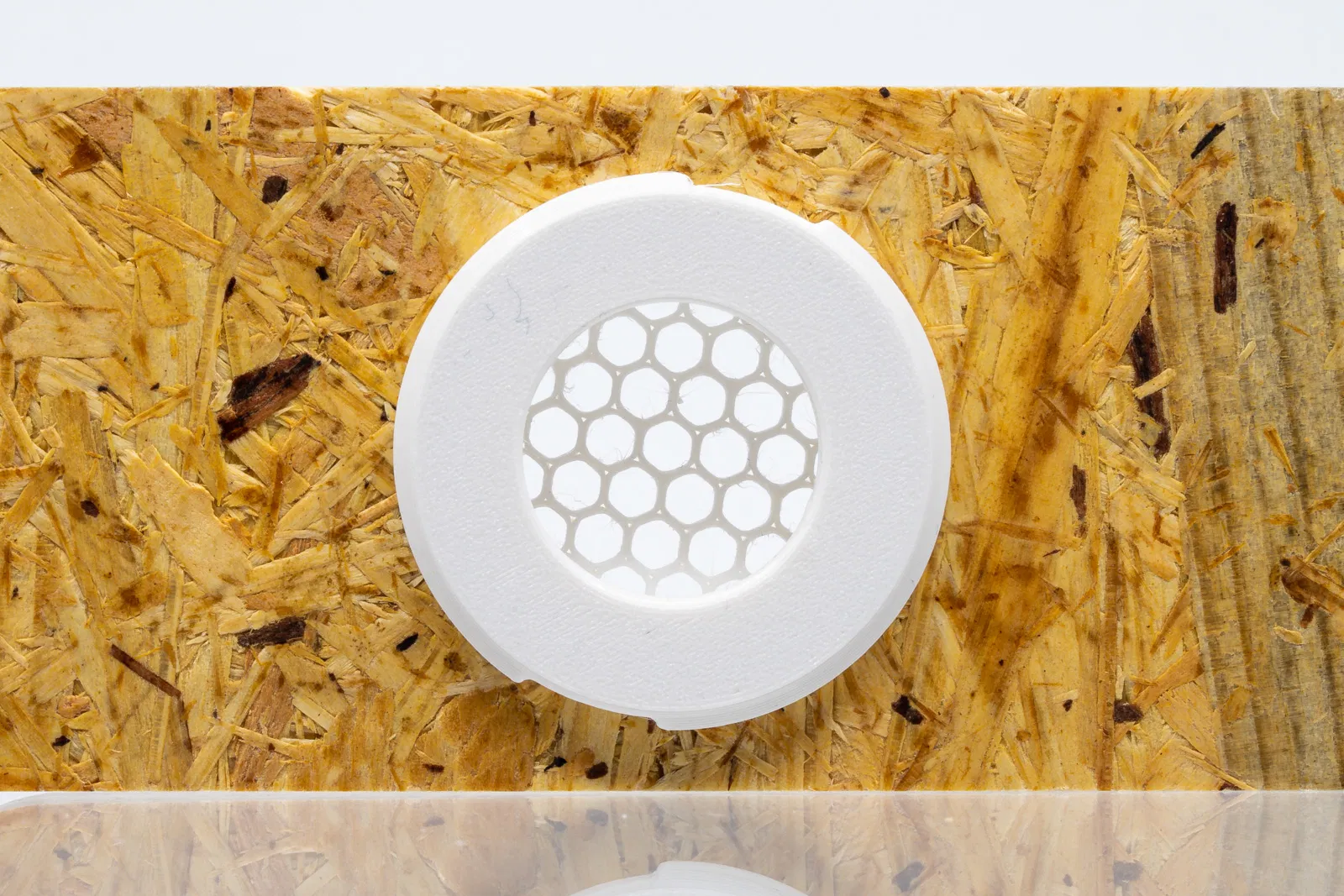

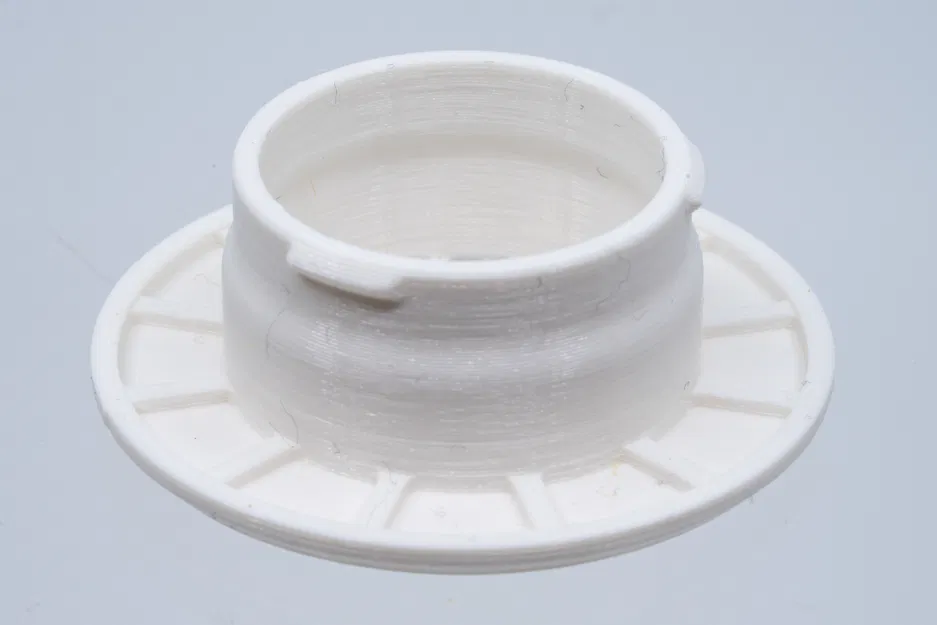

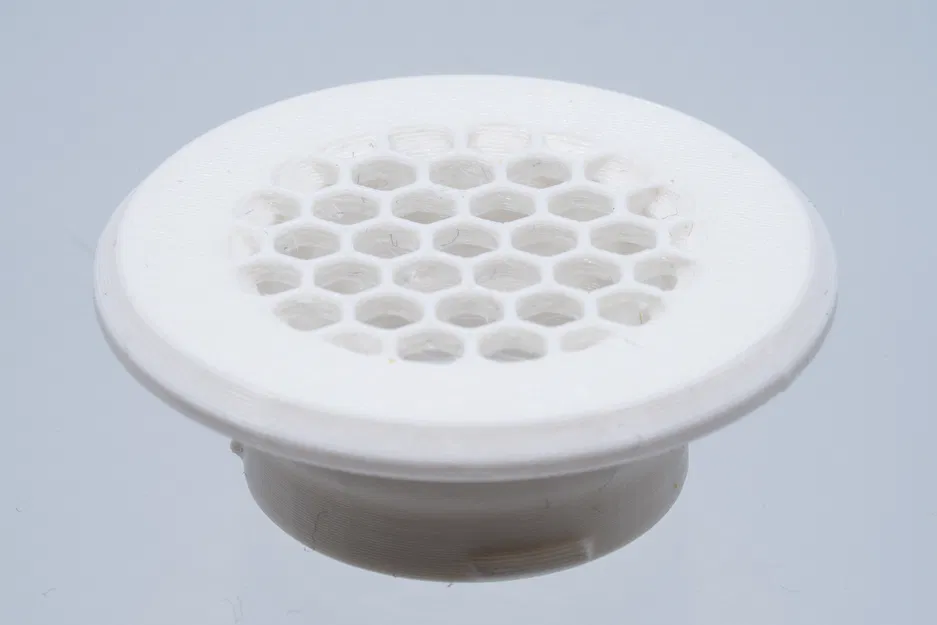

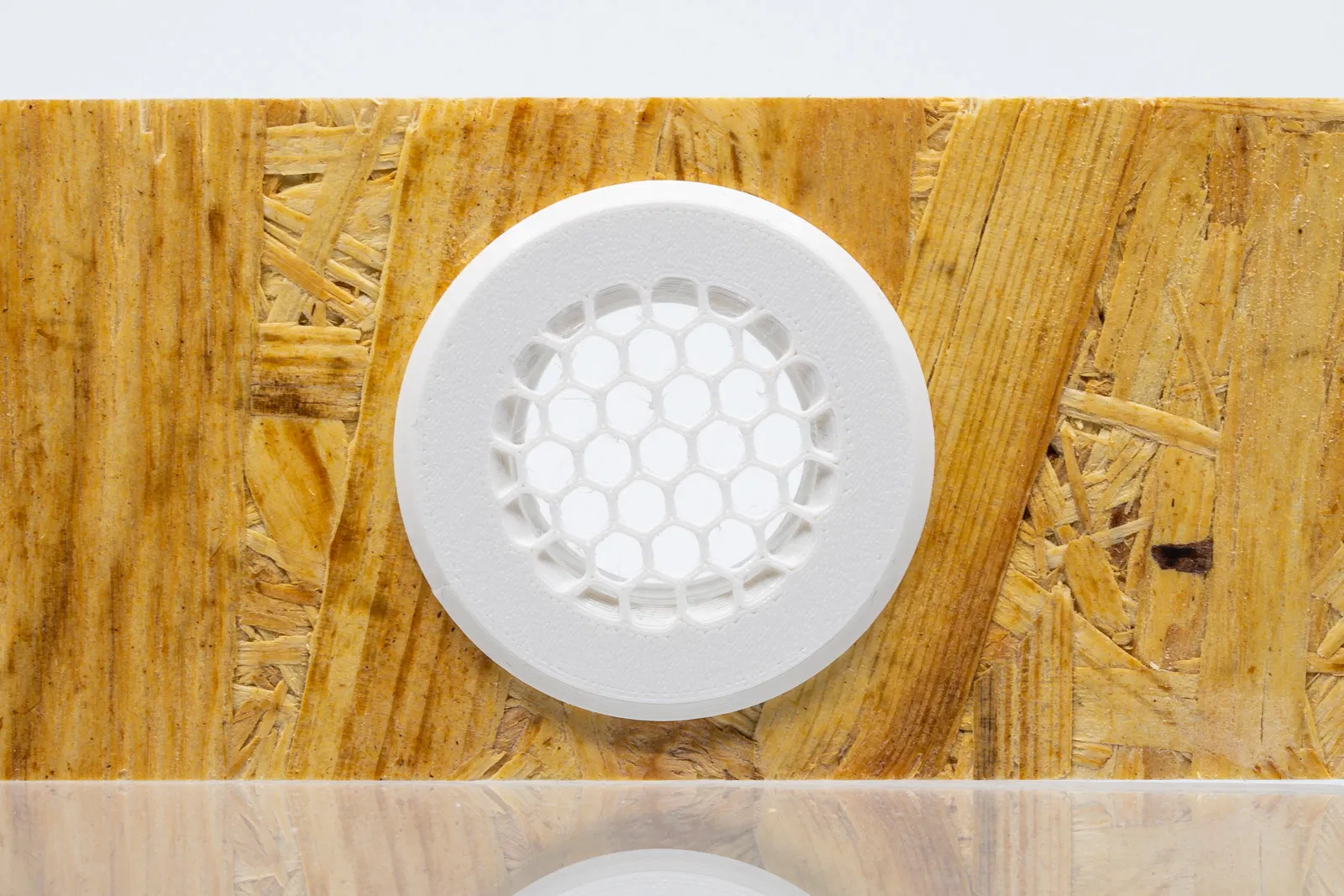

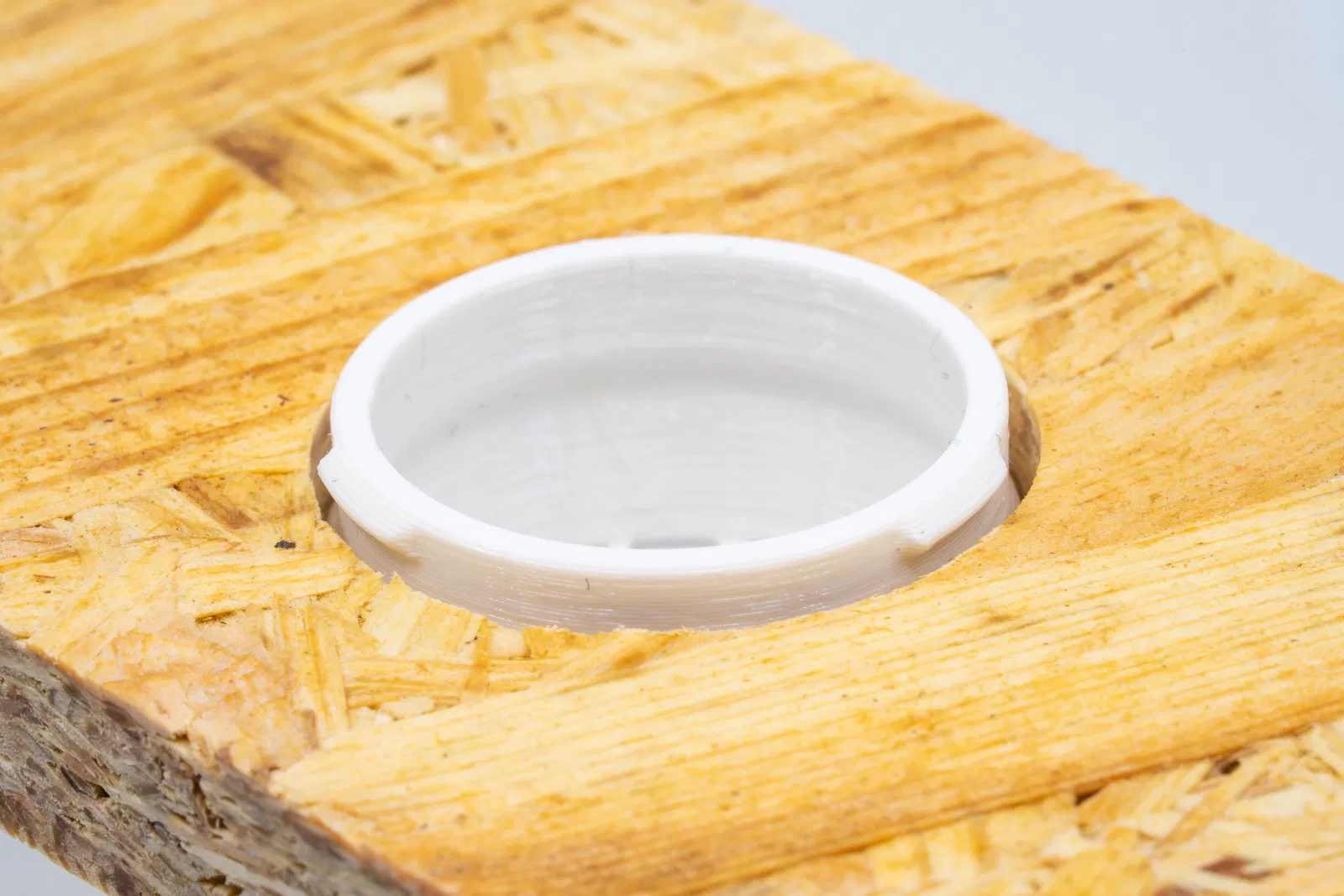

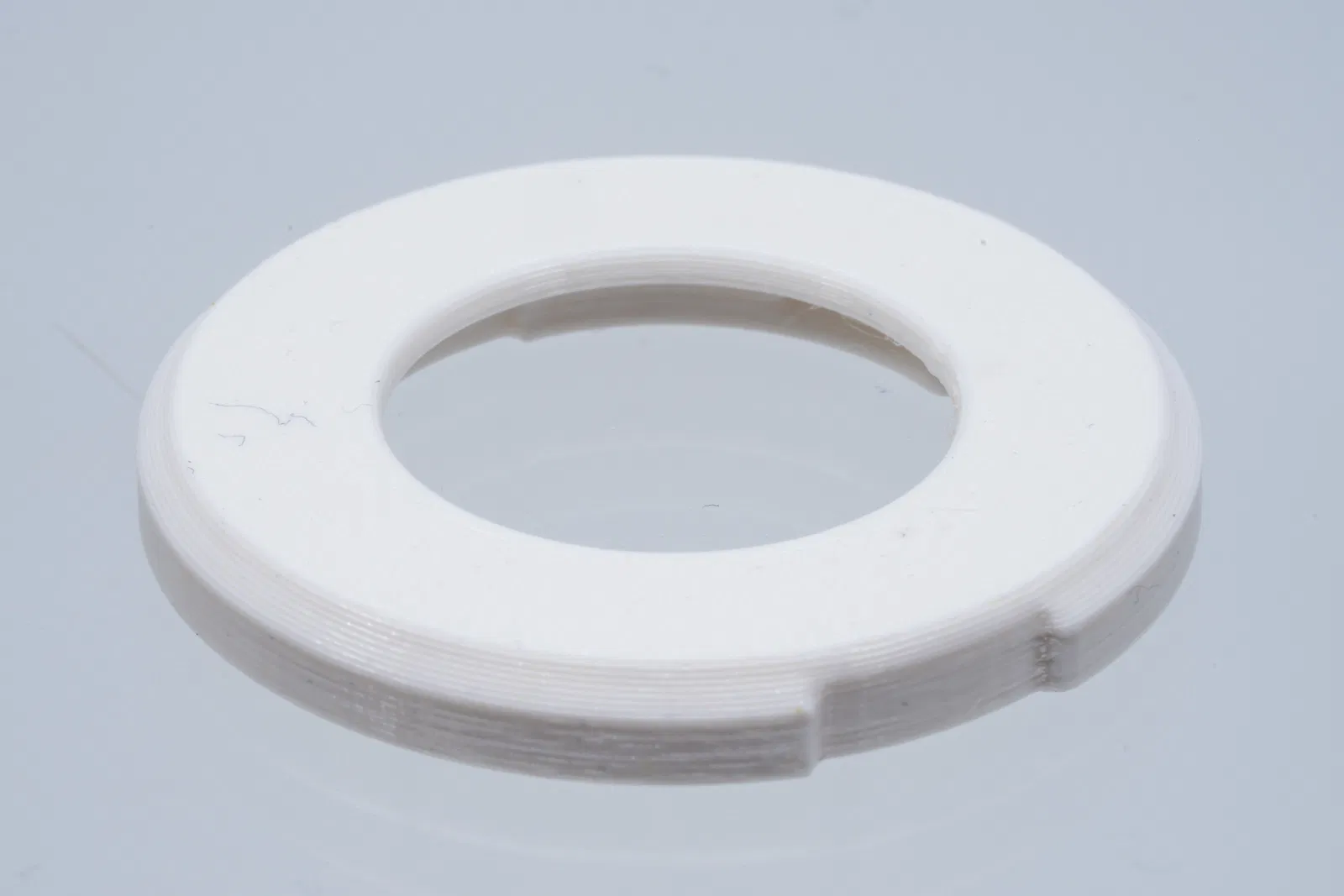

Vent trong ảnh là các model LR2305-E-Gh-H10-D030 và LR2305-I-G0-D030. Mình in trên Original Prusa i3 MK3S+ với Prusament PETG Signal White.

Kết luận

Thiết kế vent cải tiến này sẽ dễ lắp hơn và hoạt động tốt với PLA. Nếu bạn thấy hữu ích, nhớ đánh giá và up hình cách bạn ứng dụng nha.

Happy Printing!
