Tấm zero clearance plate DWE7485 (chia đôi) để in máy nhỏ

Remix từ Miếng Zero Clearance Insert cho cưa bàn DeWalt DWE7485 Tác giả LCSteve

Tác giả Geonaught_2552816

Lượt tải
115
Lượt thích
8
Lượt coi
650

File 2 1,9 MB

  • DWE7485_ZCP_halved_M3_1772616765.stlSTL · 961,9 KB
  • DWE7485_ZCP_Halved_M2_nuts_1772616766.stlSTL · 970,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình làm mẫu này để in được trên máy in nhỏ hơn (Bambu P1S), rồi lắp lại bằng ốc.

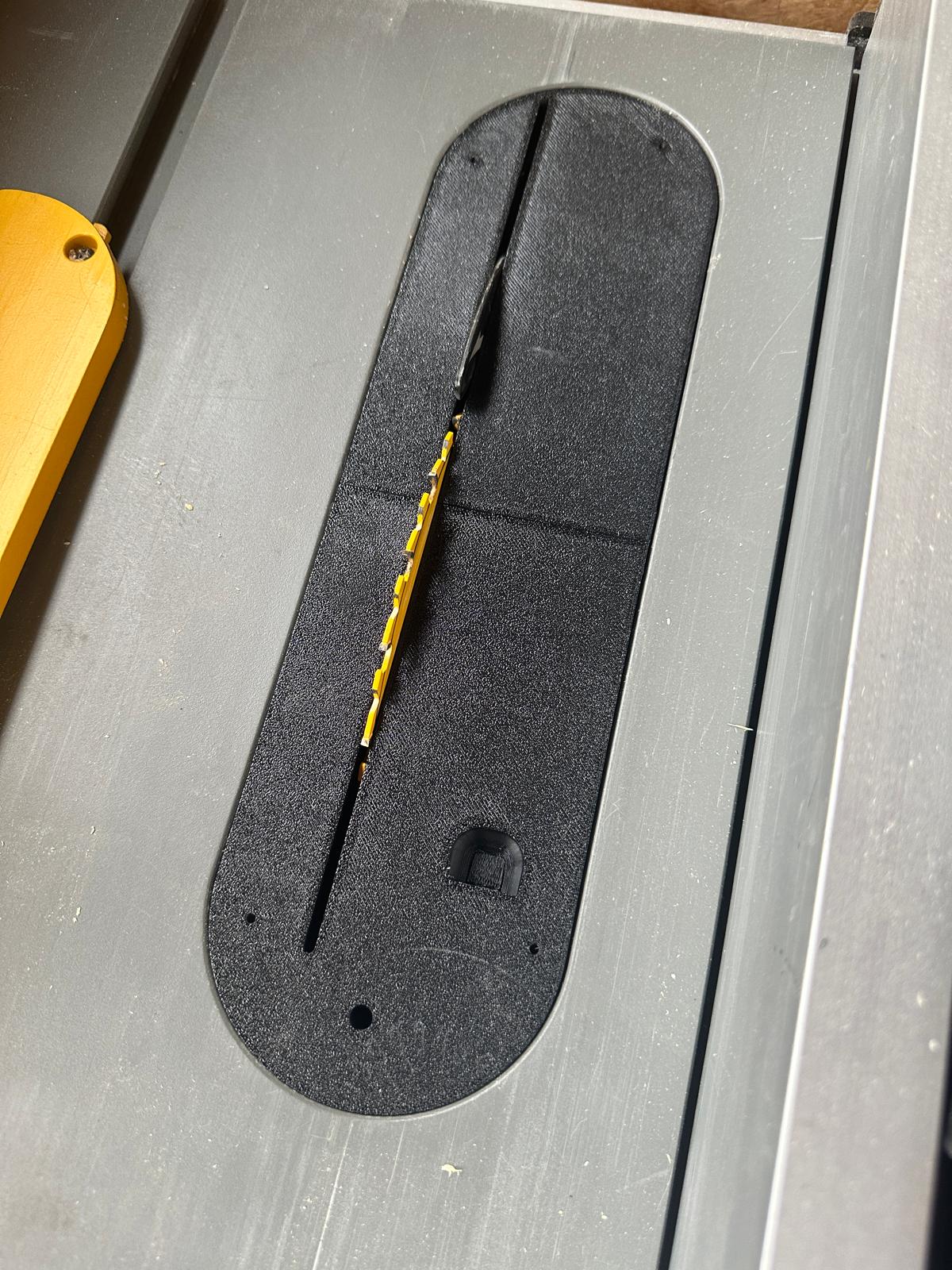

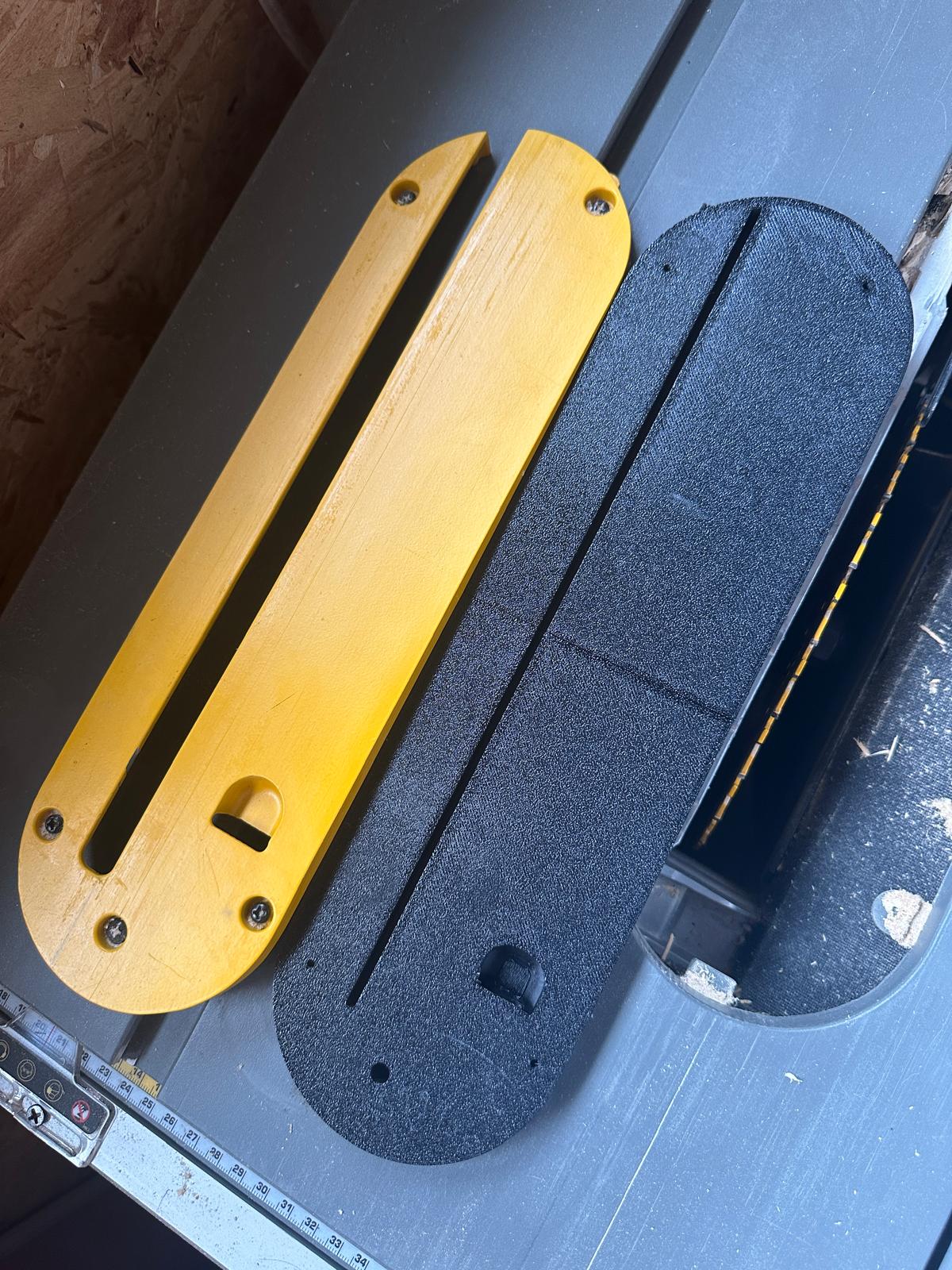

Mình thêm một thanh đặc bắc ngang ở giữa, có lỗ 2.5mm để bắt ren trực tiếp bằng ốc M3 nhằm siết hai nửa lại với nhau; hoặc dùng một thanh hẹp hơn để xài ốc M2 kèm ê-cu (mình chỉ có ốc M2 loại ngắn nên phải làm thanh giữa hẹp lại). Hiện mình mới in và test việc bắt lại bằng ốc M3. Mình cũng bỏ bớt vài cái gân để vặn cho dễ hơn nhưng nói thiệt là vẫn hơi cực. Mình chỉ dùng Tinkercad vì còn mới in 3D, nhất là phần dựng model. Chưa đem ra dùng thực tế, nhưng lắp vào thì vừa.

Nhớ dùng phần mềm slicing để cắt theo đường “Slice” thẳng xuống giữa. Mình dùng manual support generation cho lỗ móc ngón tay và mấy cái tab nhỏ ở đầu. In bằng Bambu PETG HF.

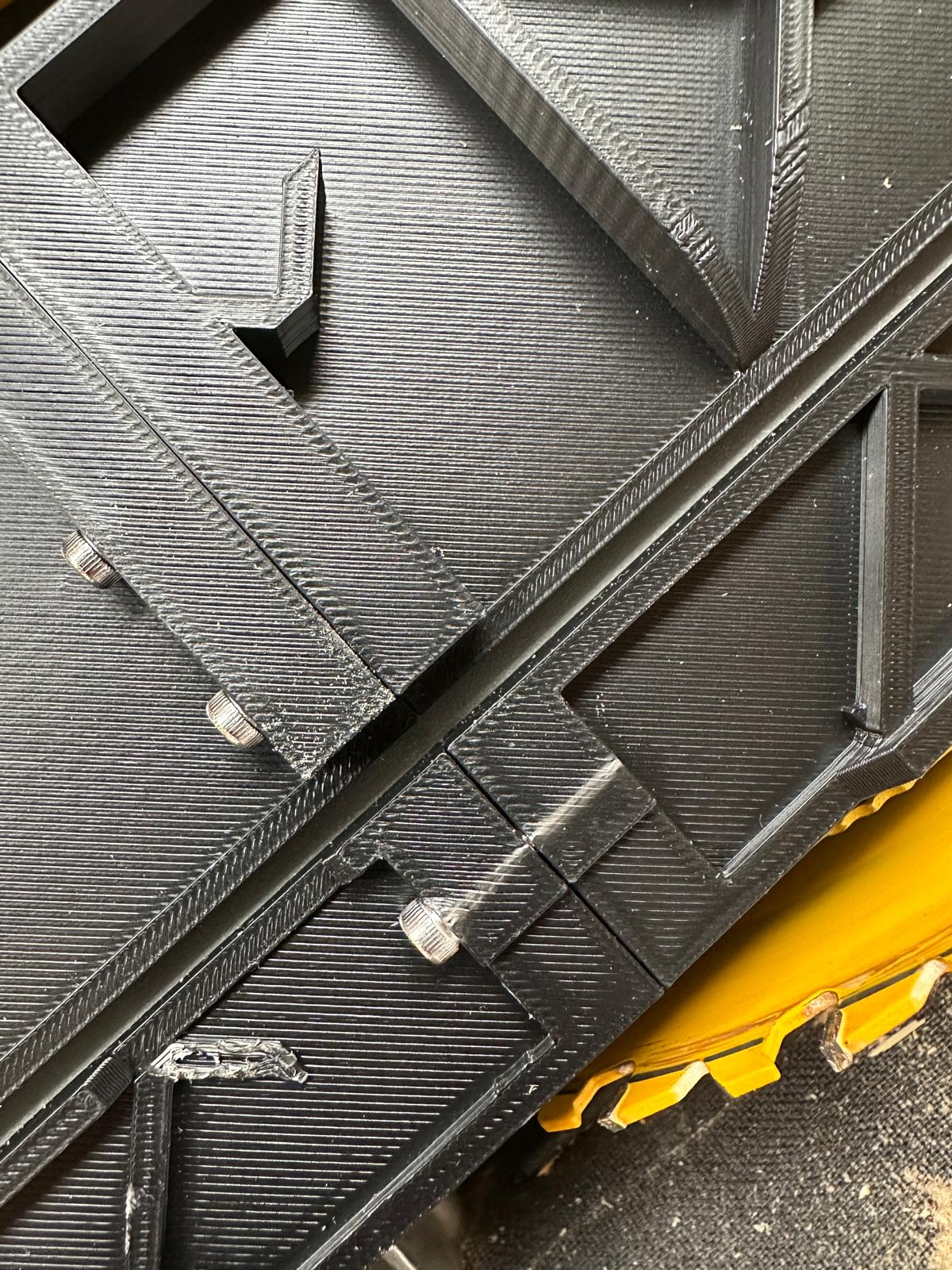

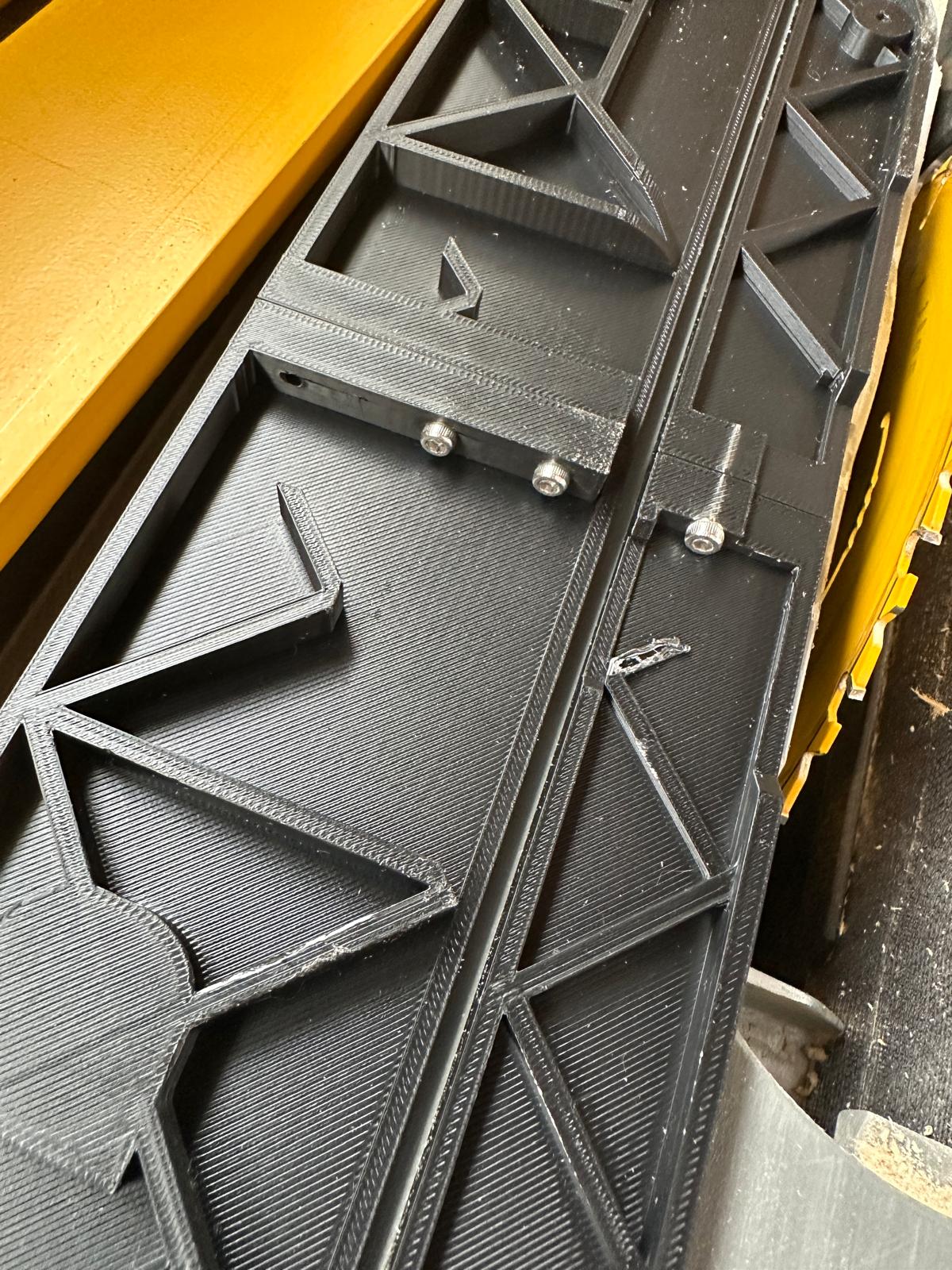

Như thấy trong hình, mình phải cắt bớt thêm một miếng support để dễ hơn, và chỗ con ốc đi vào phía mỏng hơn thì hơi mỏng.
