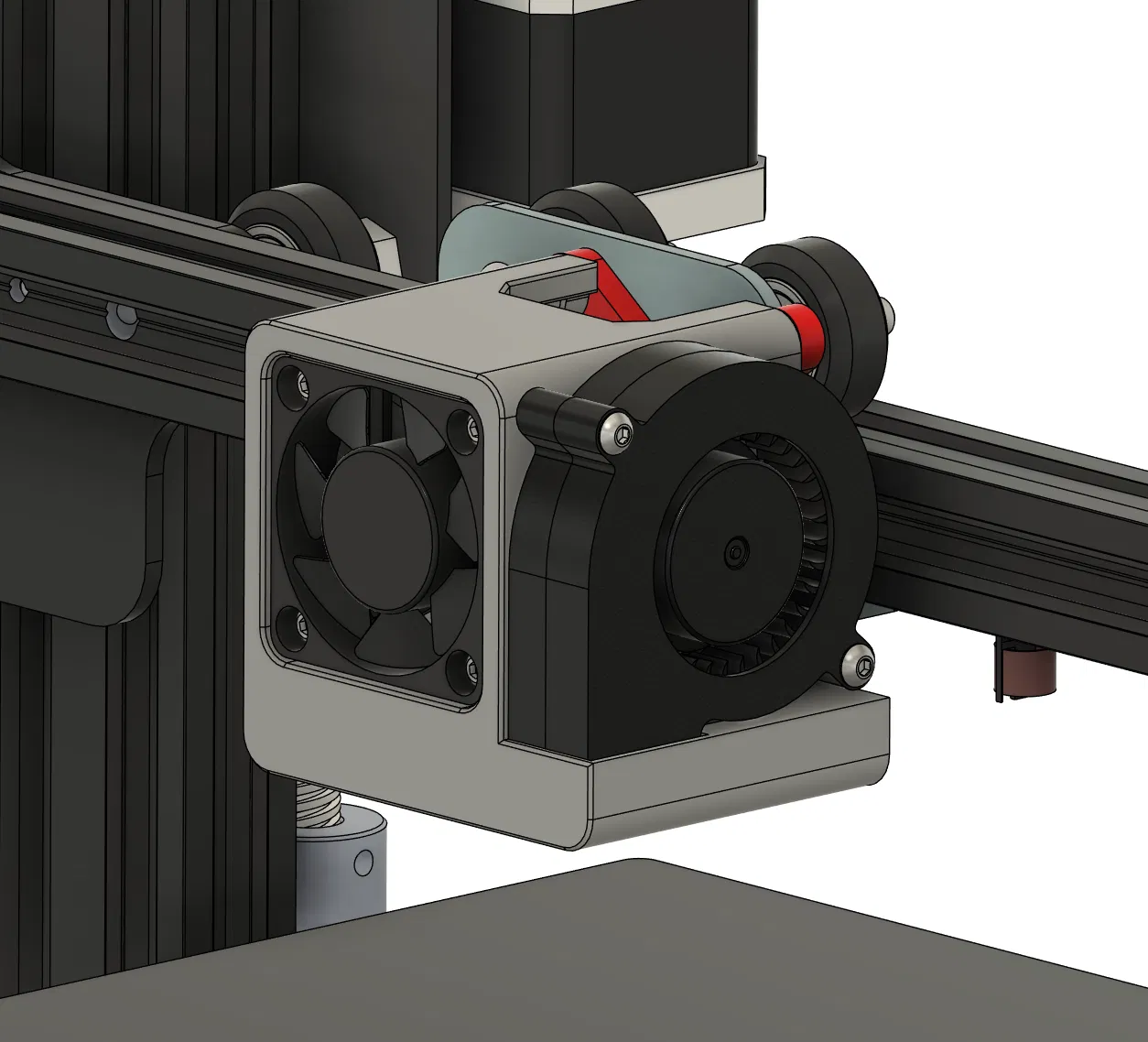

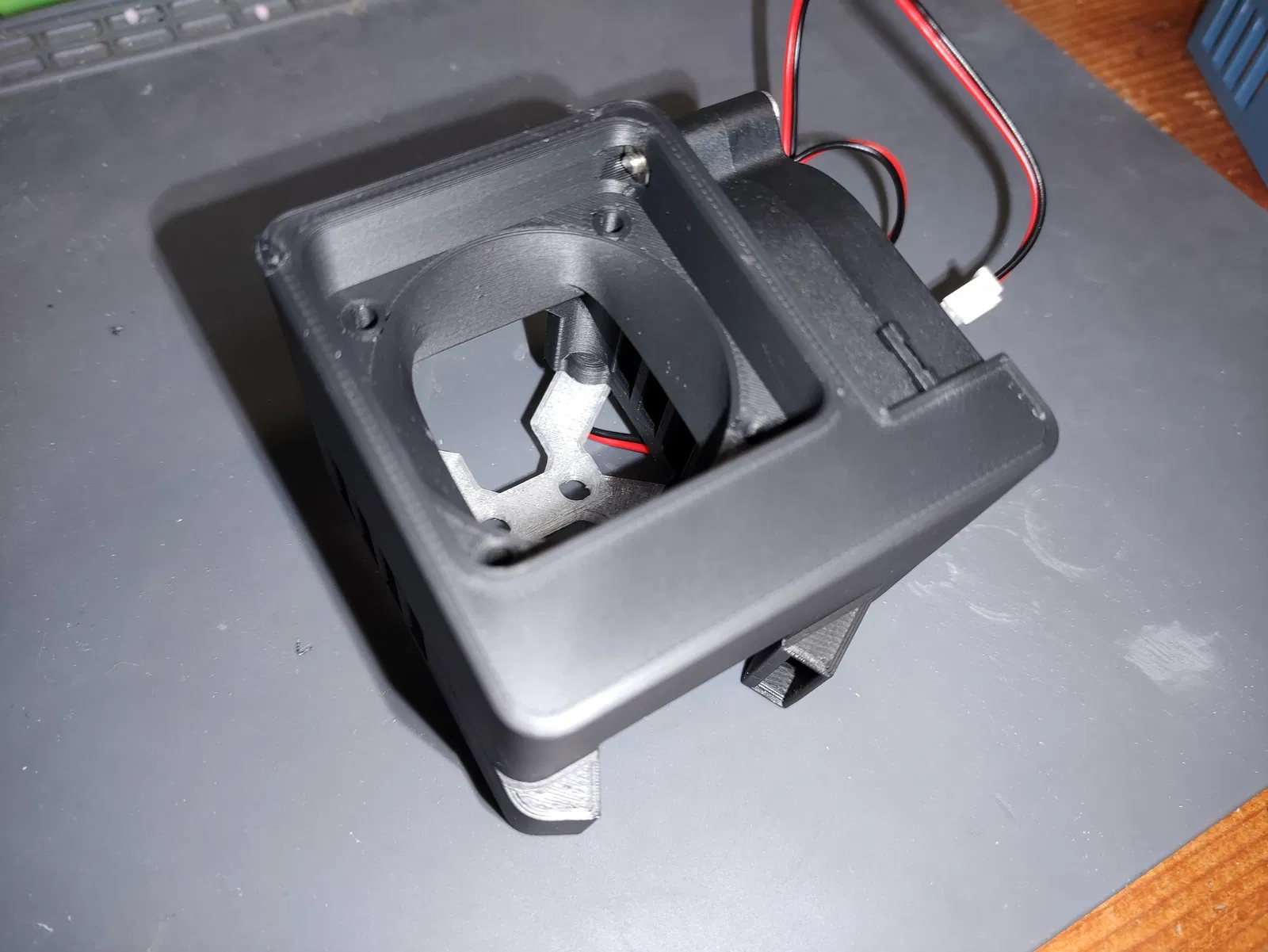

Ống gió Ender 3 - Quạt 5015 - Magnetic Mount - JDA Improved

Đây là phiên bản “improved” của mình dựa trên mẫu Ender 3 Magnetic Hotend xịn sò của Bosco Lau. Mình không thay đổi gì lớn trong thiết kế của bạn ấy, chỉ tinh chỉnh nhẹ về độ khít (fitment), khả năng in (printability), và tỉ lệ chia gió cho quạt làm mát mẫu in để luồng gió ra từ hai cửa được đều hơn.

UPDATE: Mình đã test trên Ender 3 của bạn mình và chạy rất ngon!

Danh sách thay đổi:

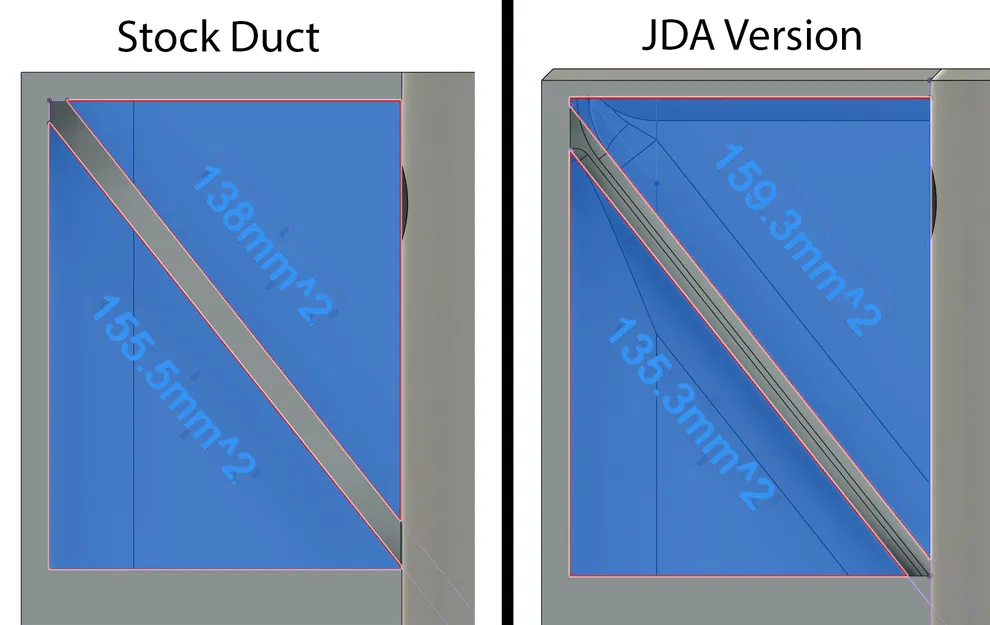

• Chỉnh tỉ lệ đường gió 5015 để đẩy nhiều gió hơn về nhánh đường dài, giúp làm mát đều hơn.

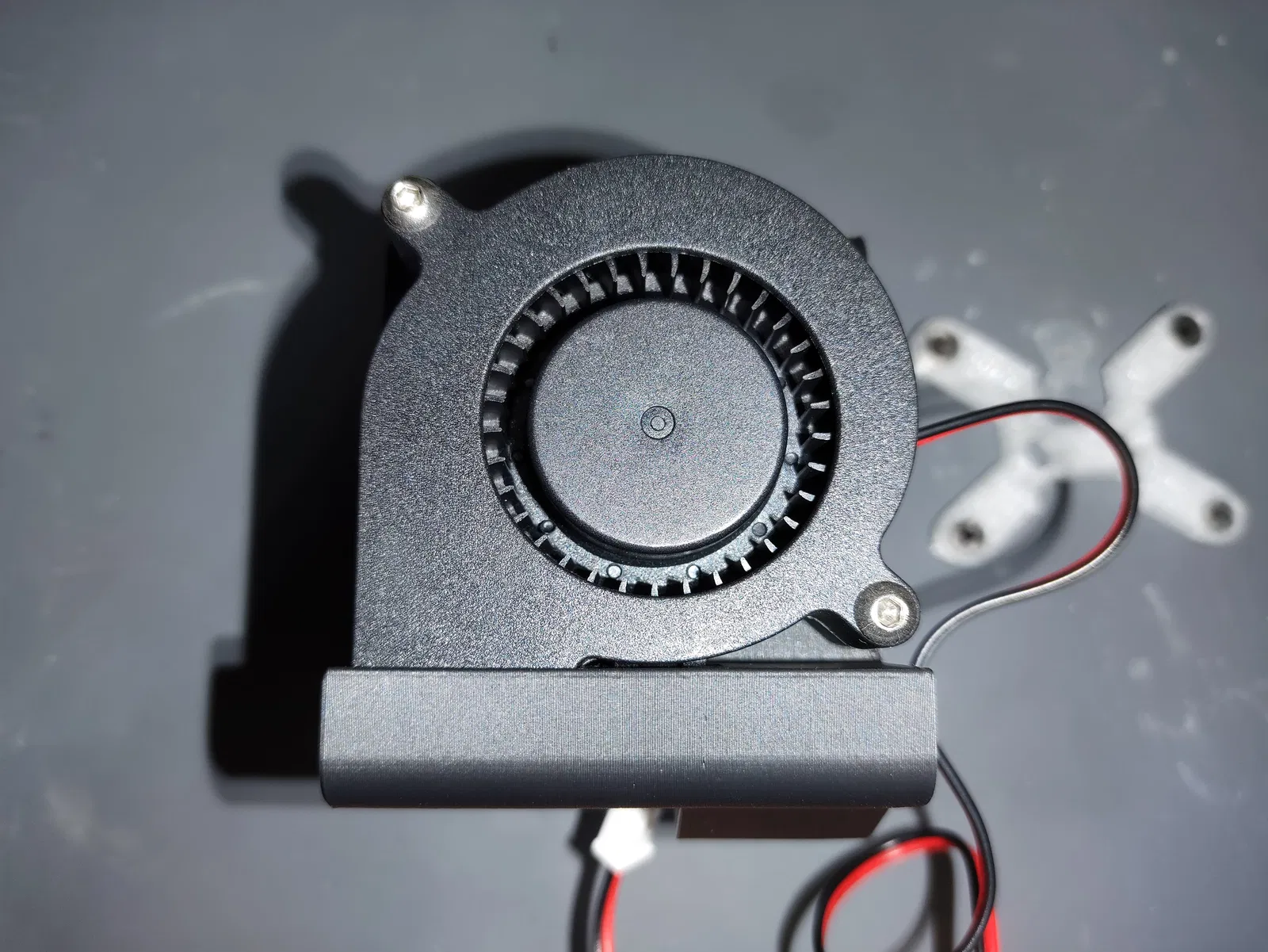

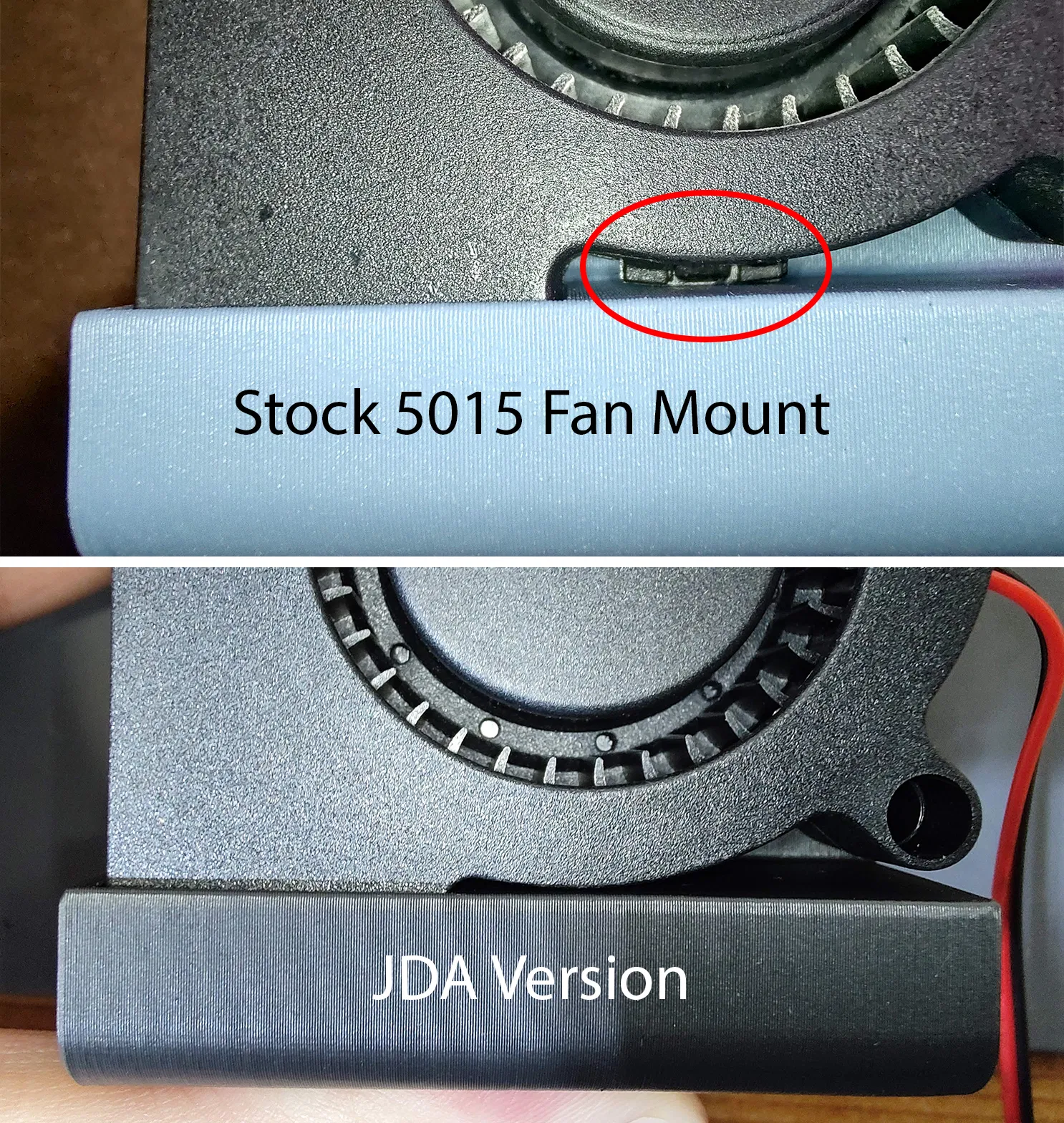

• Thêm một vết lõm nhỏ cho ngàm (clip) trên vỏ quạt 5015. Giúp quạt nằm sát hơn về phía miệng ống gió.

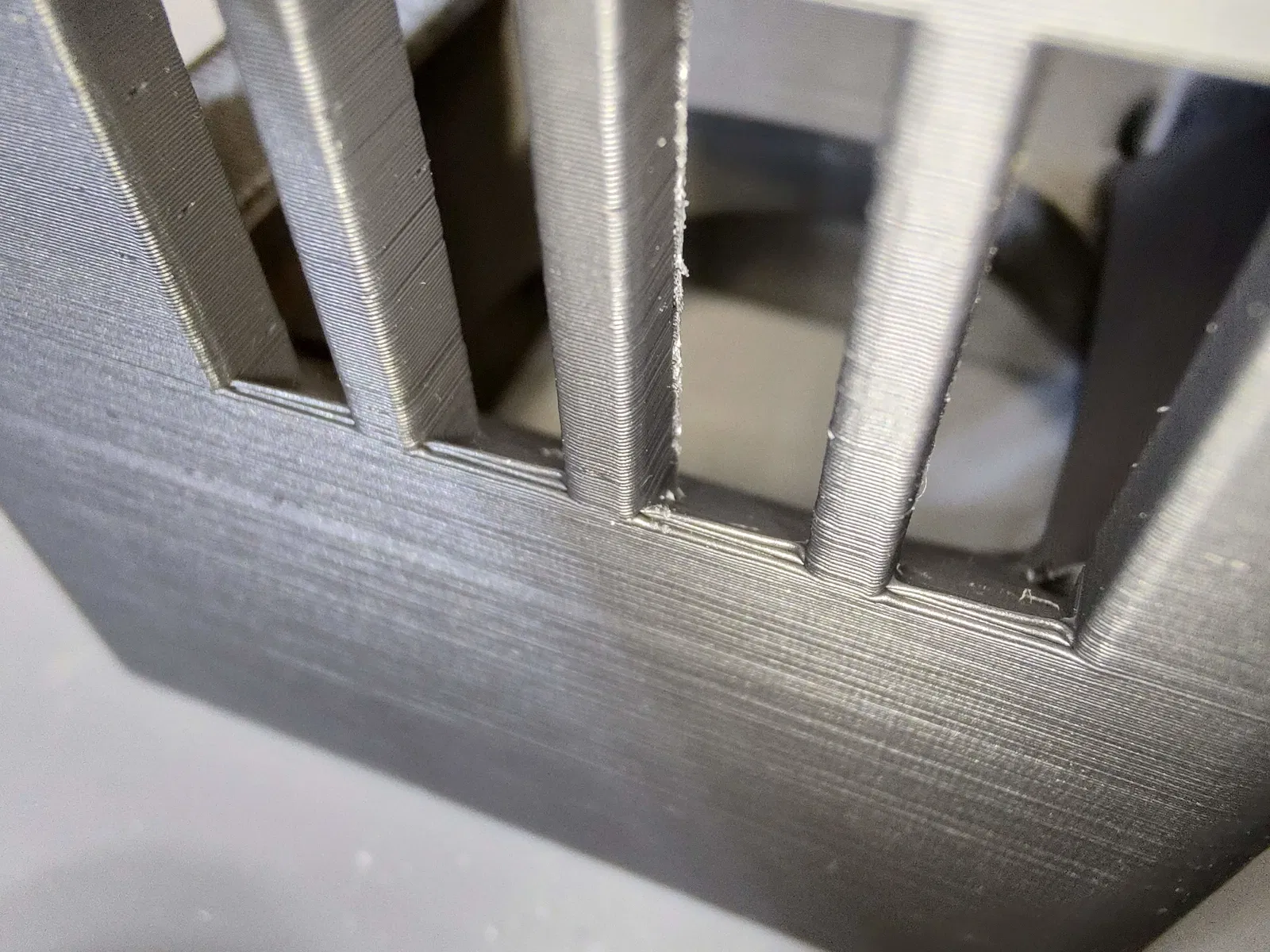

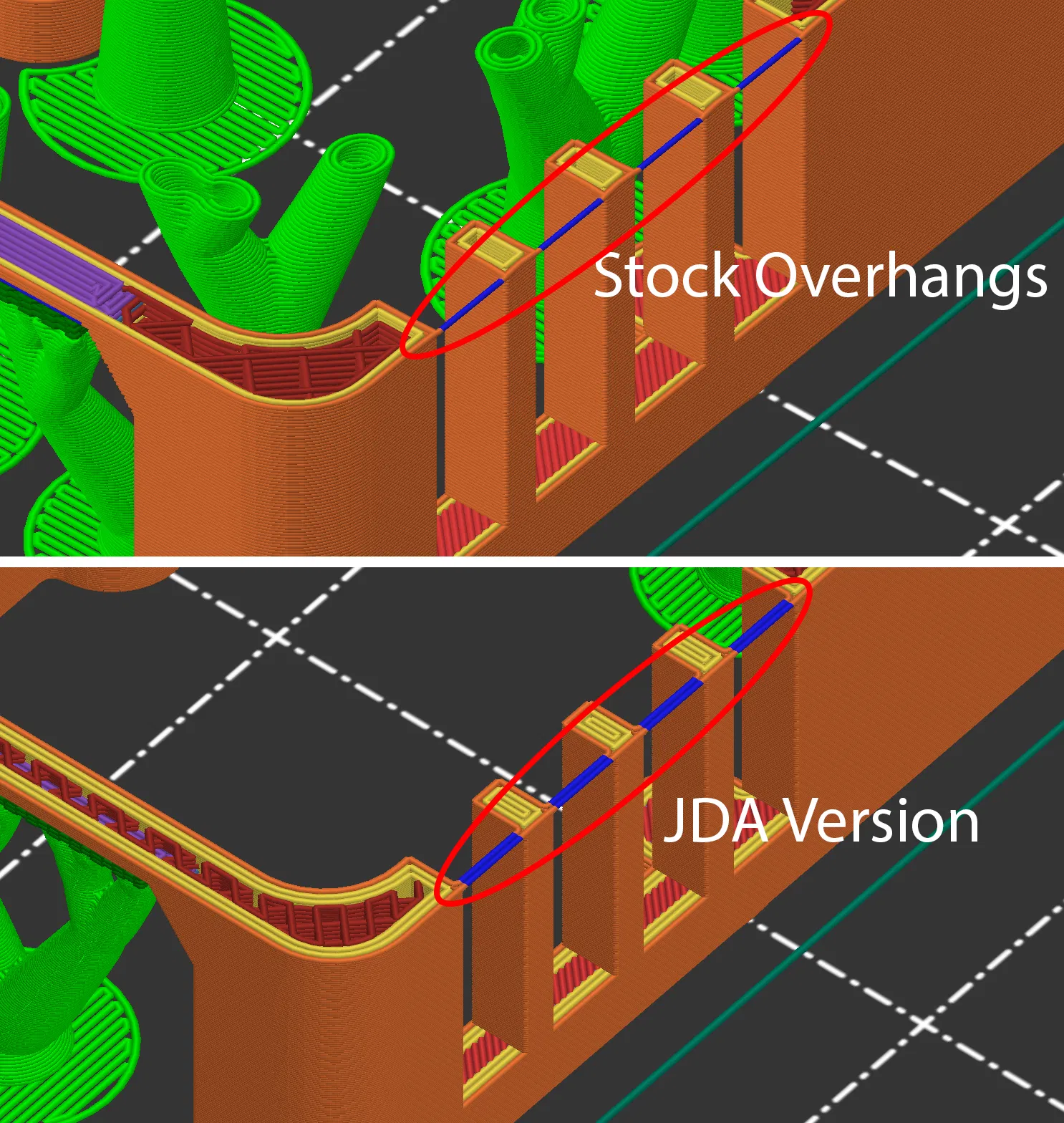

• Cải thiện khả năng in phần overhang của các cổng thoát gió heatsink ở cả hai bên, cho phép in không cần supports.

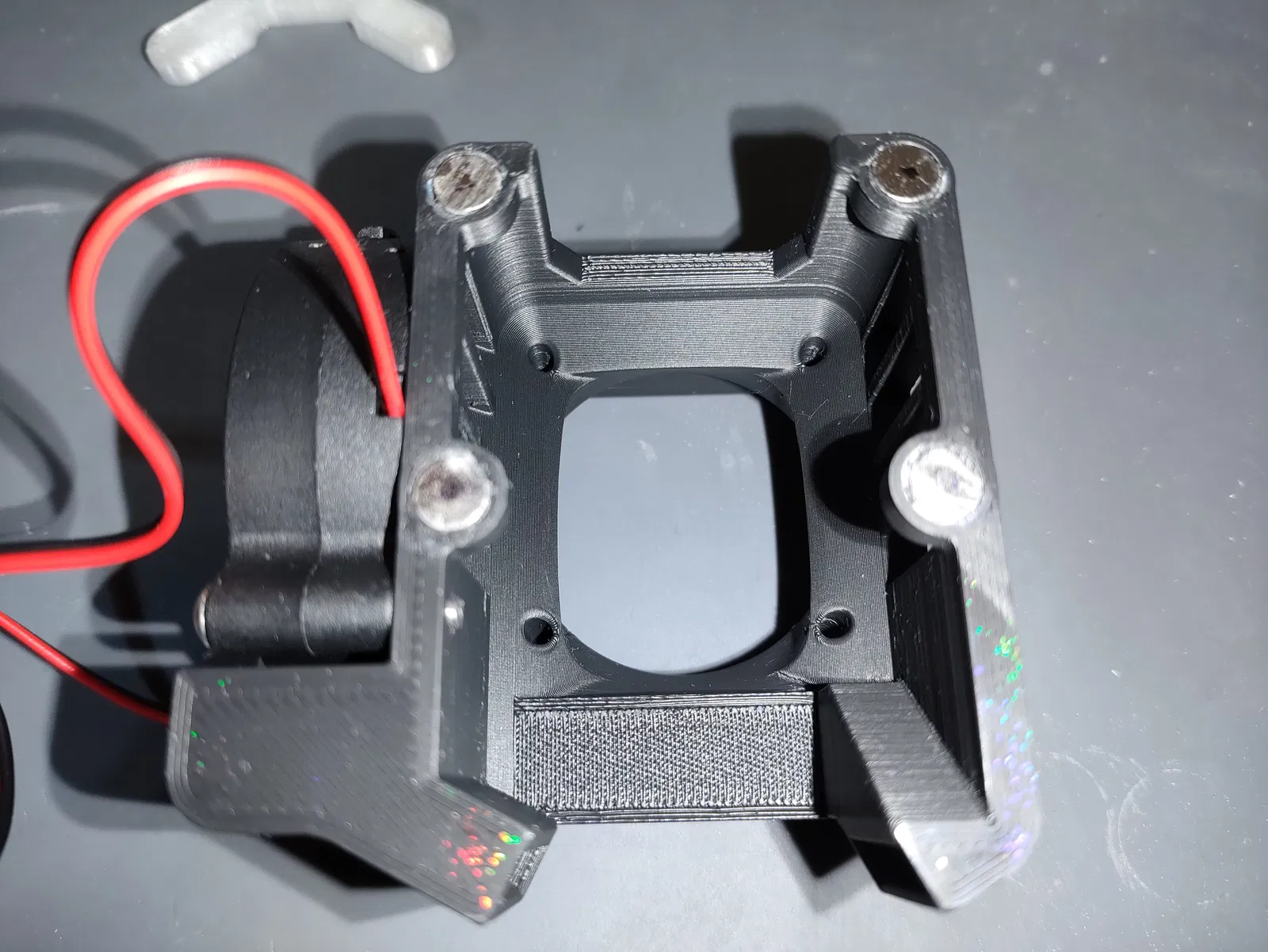

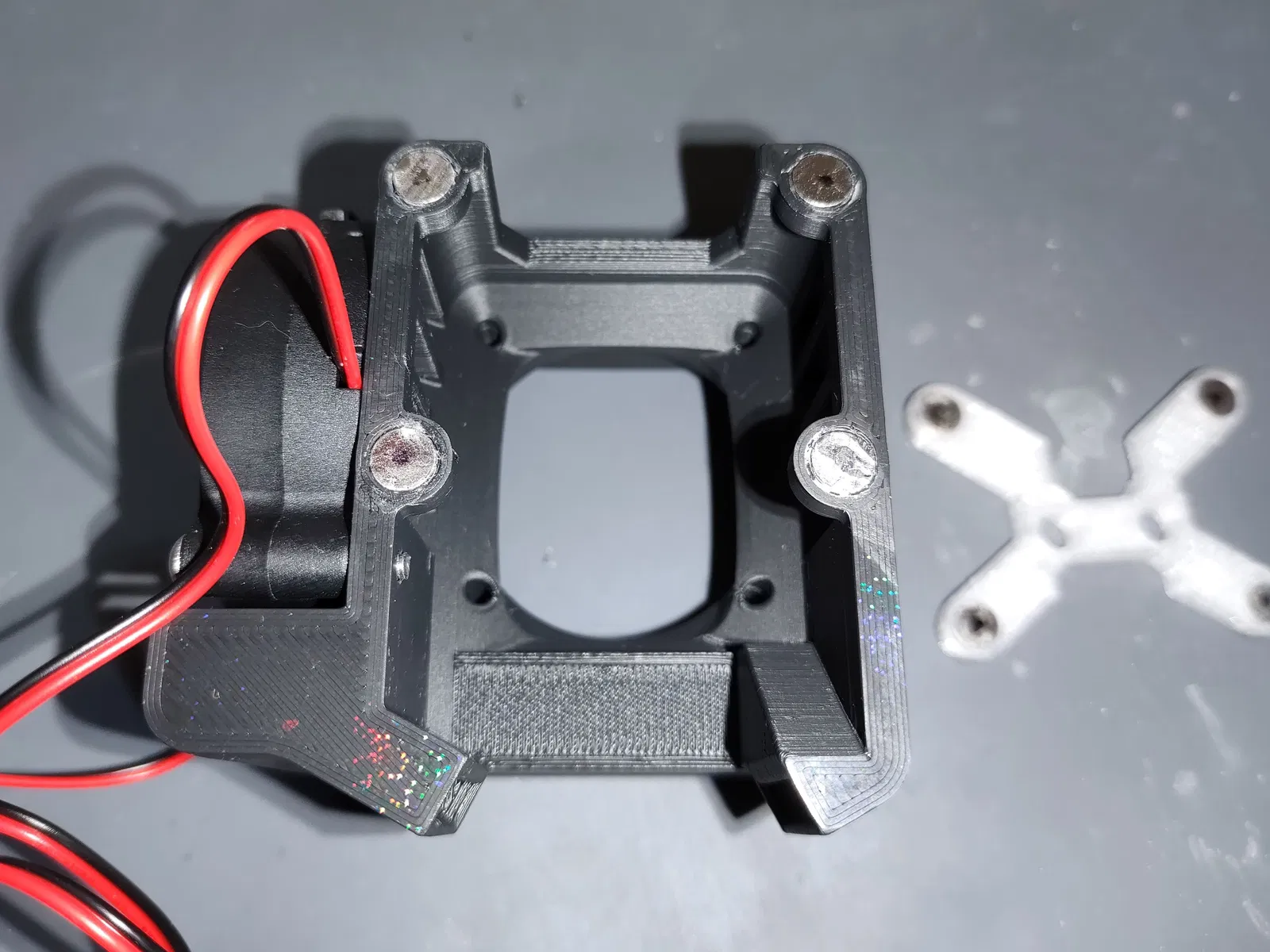

• Cải thiện mặt sau ngàm gắn quạt 4010 với chamfer để có thể in không cần supports.
• Thêm lỗ bắt vít thứ 2 cho quạt 5015 (Hoàn toàn tuỳ chọn)
• Thêm nhiều chamfer và fillet ở ống gió quạt, bề mặt ngoài, đầu phun làm mát chi tiết (part cooling nozzles), v.v.

Cài đặt in (Printing Settings):

• Khuyến nghị đặt “Bridging angle” 90° để các đoạn bridge dài bên trong ống gió quạt 5015 không bị xệ quá nhiều.
• Trong file .3mf đính kèm, mình có thêm paint-on supports và support blockers theo đề xuất của mình, đã hoạt động hoàn hảo trên Prusa Mini.
• Infill mức trung bình với 2–3 perimeters.
• Khuyến nghị in phần base mount bằng vật liệu chịu nhiệt cao và chống creep như polycarbonate.
