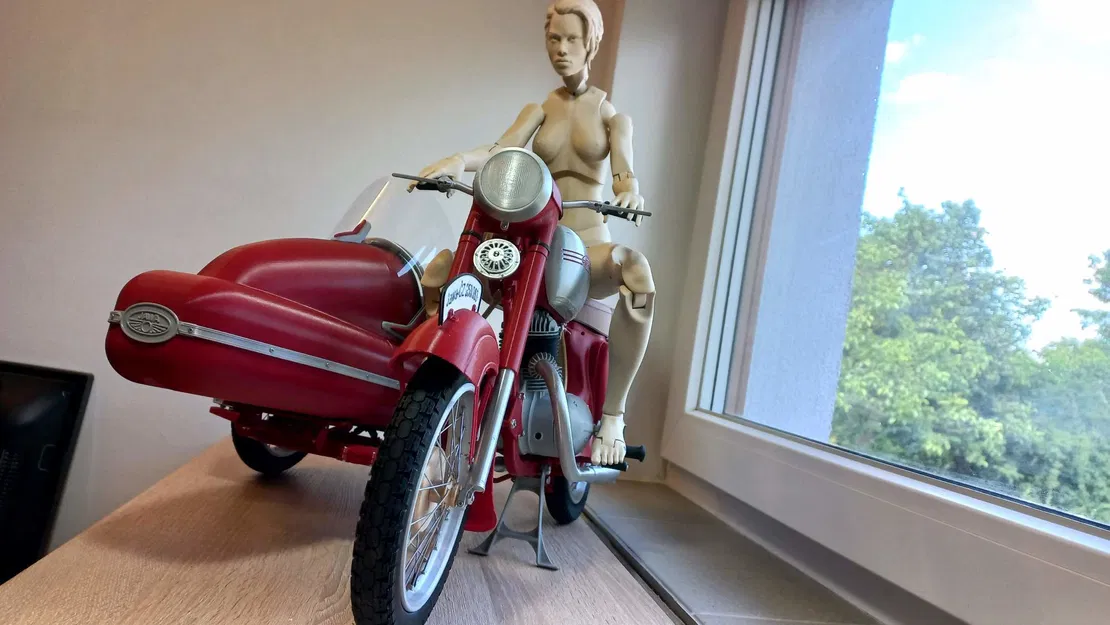

Sidecar Velorex 560 - Phần số 6 (cuối) - đèn, plexi & chi tiết nhỏ

Hy vọng phần 5 vừa rồi bạn thấy vui :)

Như thường lệ, phần model này gồm có chi tiết lớn nhưng cũng có mấy chi tiết rất nhỏ, nên nhớ đọc kỹ phần mô tả và xem hình đính kèm. Lúc lắp ráp thì như mọi khi, phải cực kỳ cẩn thận, làm từ từ và chắc tay.
Nếu lỡ làm hư hay bể chi tiết dù đã rất cẩn thận, bạn nên “hàn” lại bằng mỏ hàn (soldering gun) hơn là dán bằng keo 502 (super glue).

Hôm nay mình chuẩn bị cho bạn đầy đủ các thanh nối (connection rods) để nối khung sidecar với xe máy.

Nếu bạn cần thêm hình để dễ hình dung hơn, xem ở đây:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

Đầu tiên là làm cụm đèn

Hướng dẫn in:

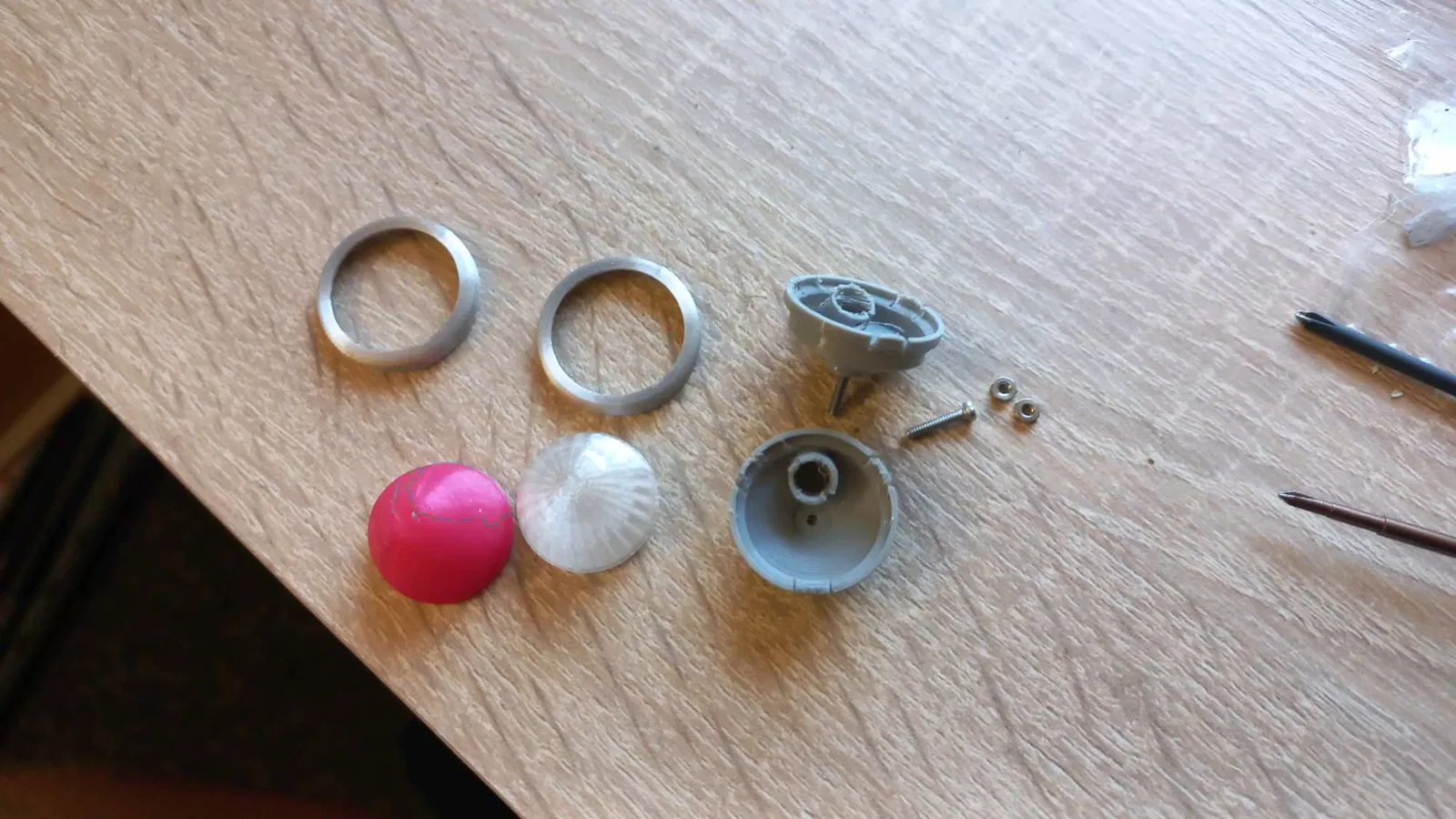

• light_body - 2 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• light_holder - 2 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• holding_ring - 2 cái, PLA màu chrome, infill 100%, layer 0.15-0.2.
• light_glass - 1 cái, PLA trong suốt màu đỏ, infill 100%, layer 0.15-0.2.
• light_glass - 1 cái, PLA trong suốt, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

• Dán cố định vít M1.6-7 vào light_body.
• Lắp light_glass vào và cố định đúng vị trí bằng holding_ring.

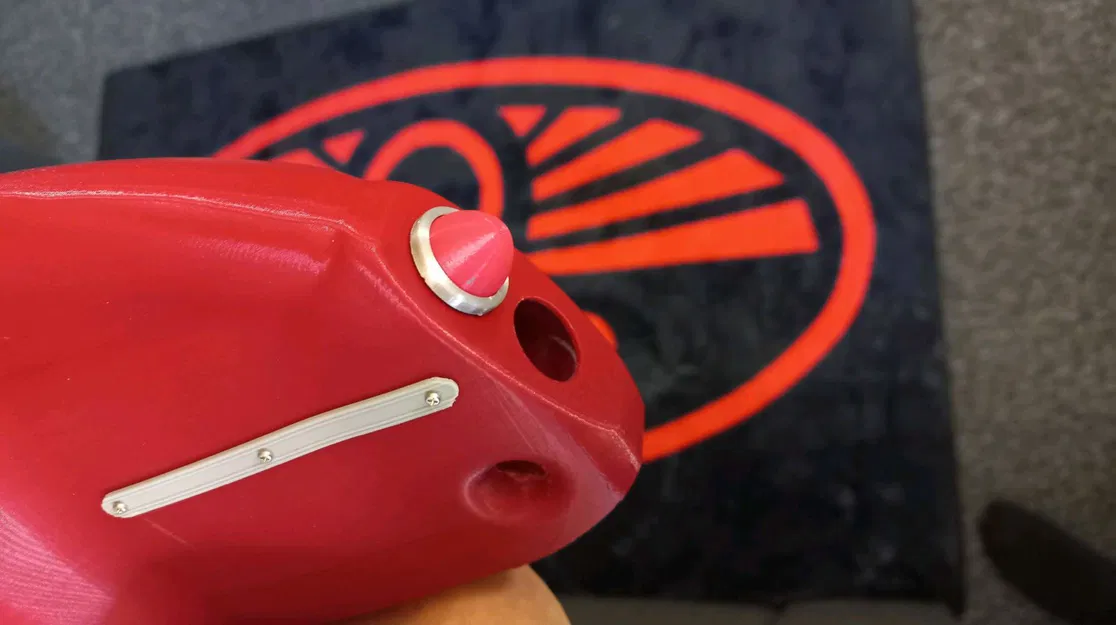

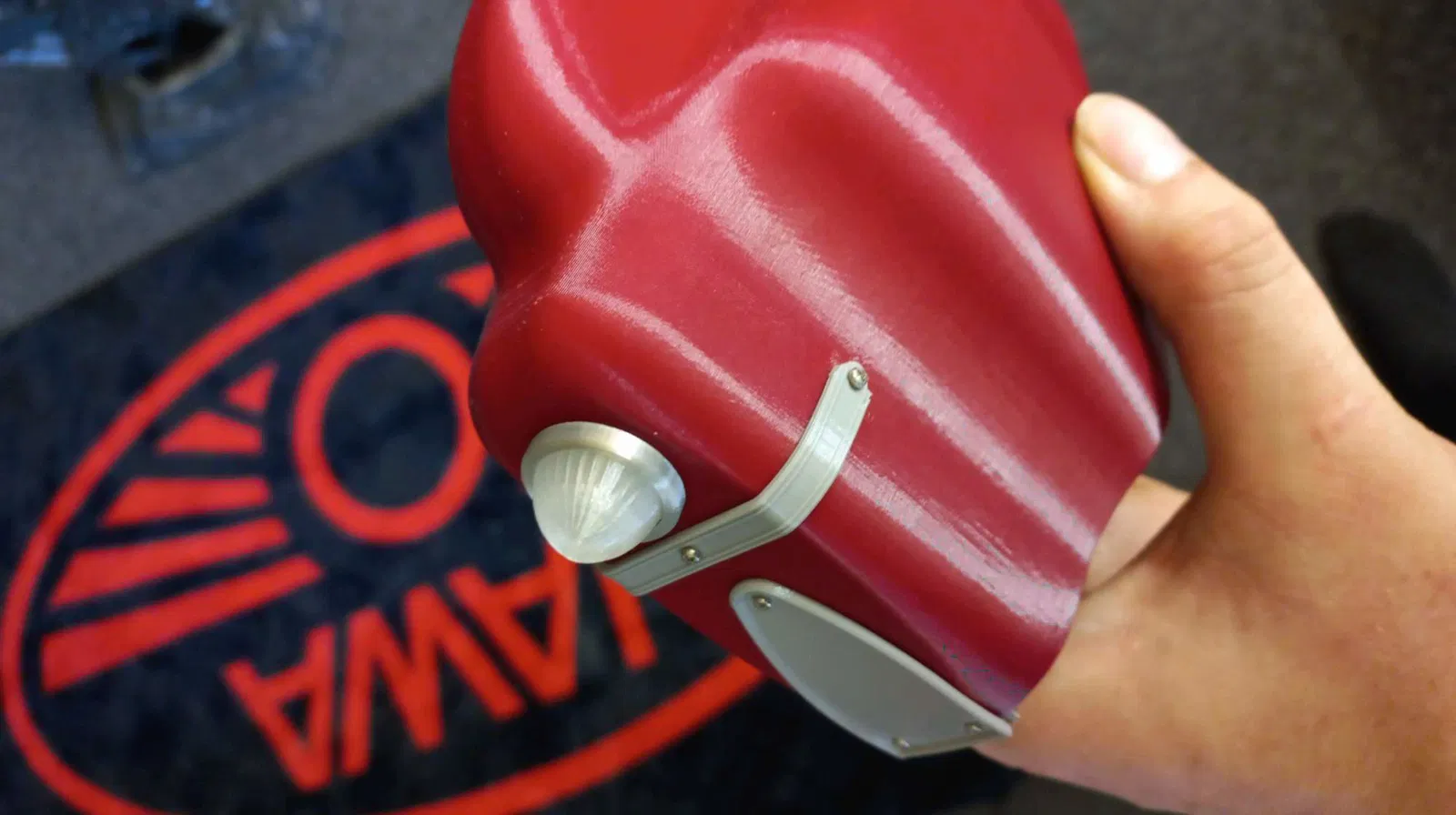

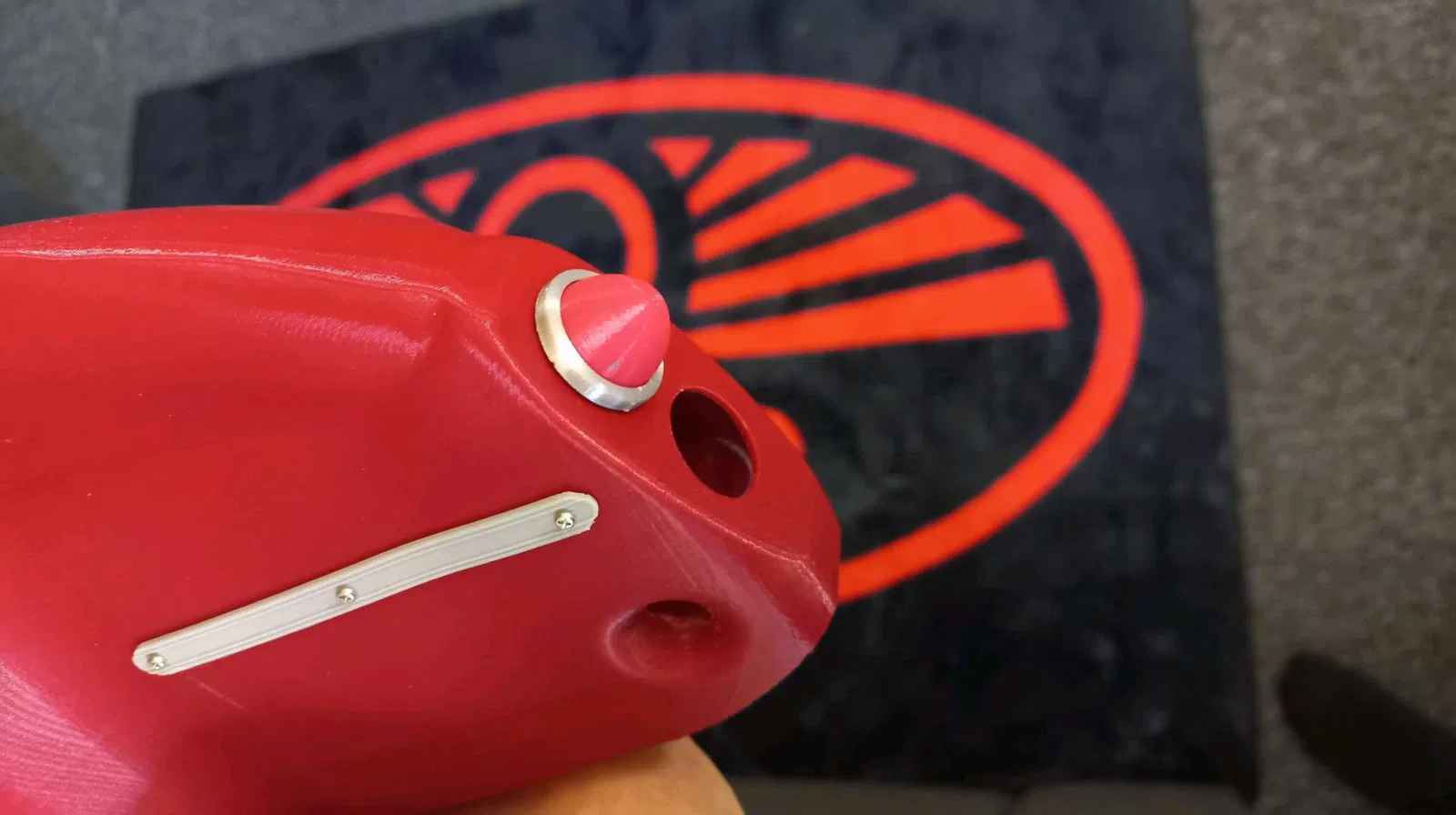

• Lắp cả 2 cụm đèn vào dè (fender) của sidecar. Đèn đỏ ở phía sau, đèn trắng ở phía trước.
• Từ phía trong, trượt light_holder vào vít 1.6 và siết cố định cụm đèn bằng tán (nut) M1.6.

Thứ hai là hoàn thiện miếng phản quang sau

• In miếng phản quang (reflecting glass) từ phần 8 của bộ hoàn thiện xe Project JAWA-ČZ KÝVAČKA 250/353.02 - PART No.8 - Front mudguard + seat od autora jawarmaniak | Stáhněte si zdarma STL model | Printables.com
• Dán miếng phản quang vào lỗ phía dưới ở mặt sau của dè sidecar.

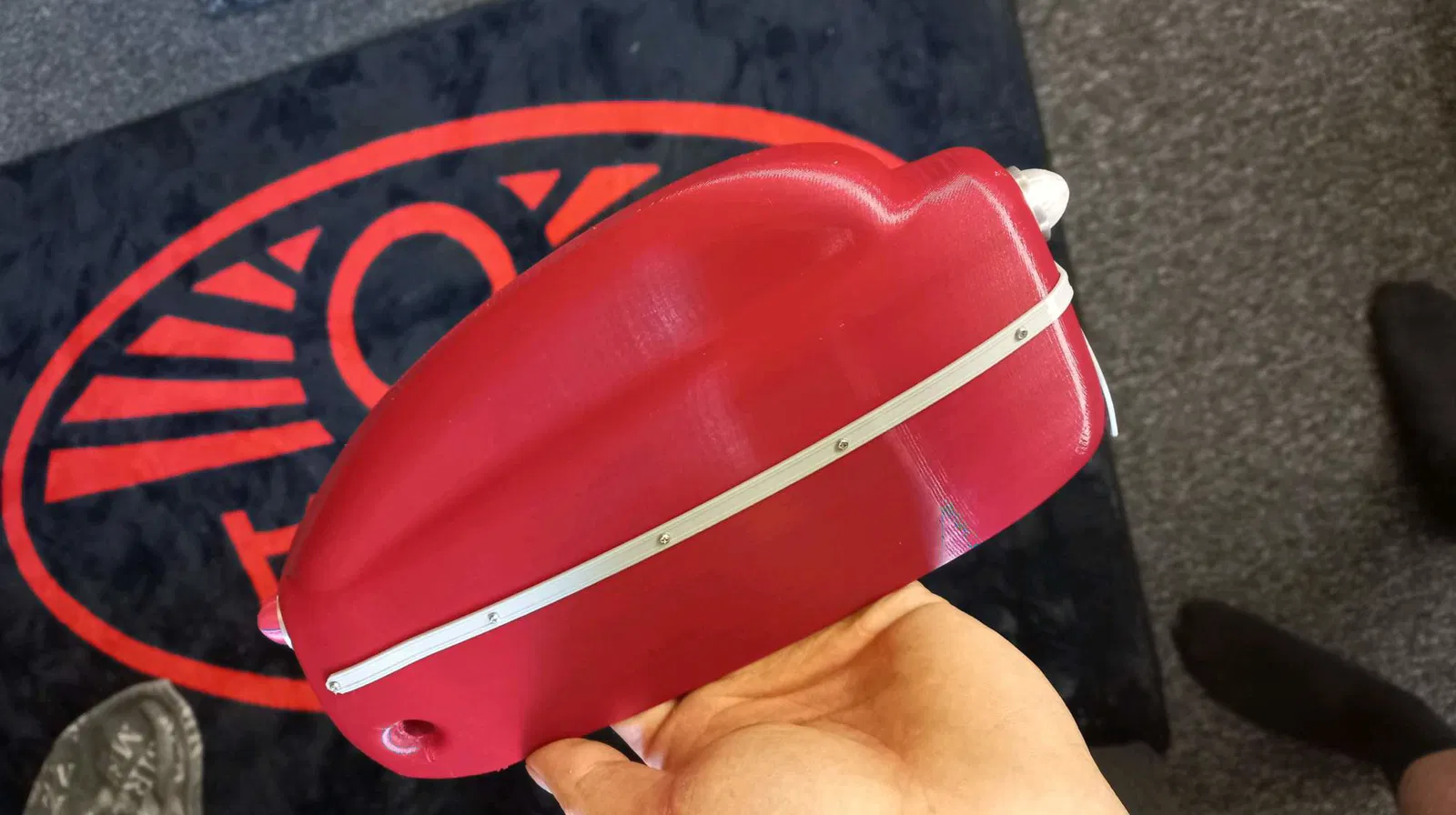

Thứ ba là bắt dè sidecar vào đúng vị trí

Hướng dẫn in:

• cone_1 - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• cone_2 - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

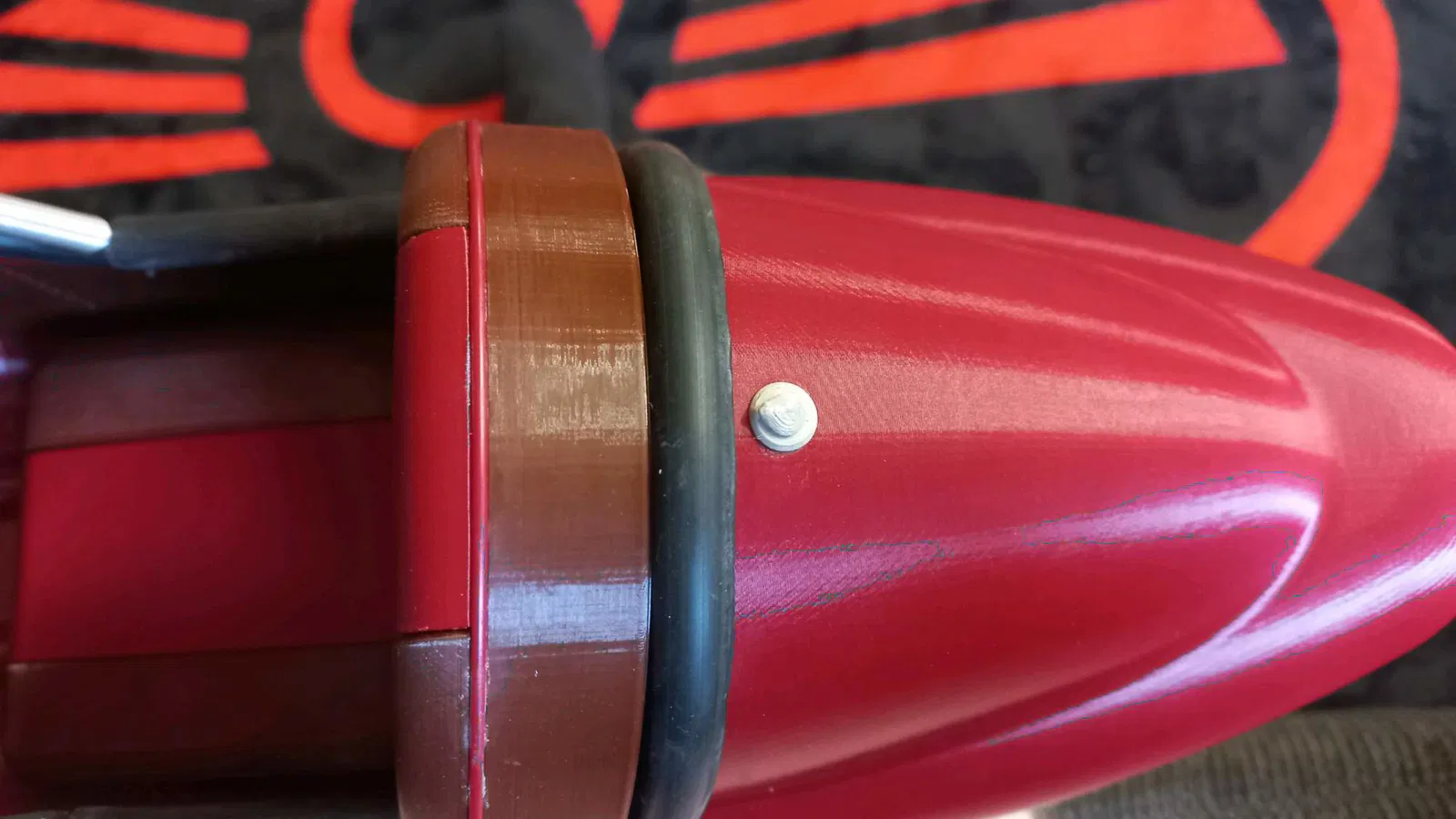

• Trượt cone_1 vào ngàm giữ dè (fender holder) (thuộc phần khung Velorex).
• Trượt cụm dè vào.
• Trượt cone_2 rồi gắn vít M2.5-5.
• Ở phía trước của dè, từ mặt trong gắn 2 vít M1.6-5 kèm tán. (Có thể không cần lắp tán. Dè vẫn sẽ dễ xoay/bản lề.)

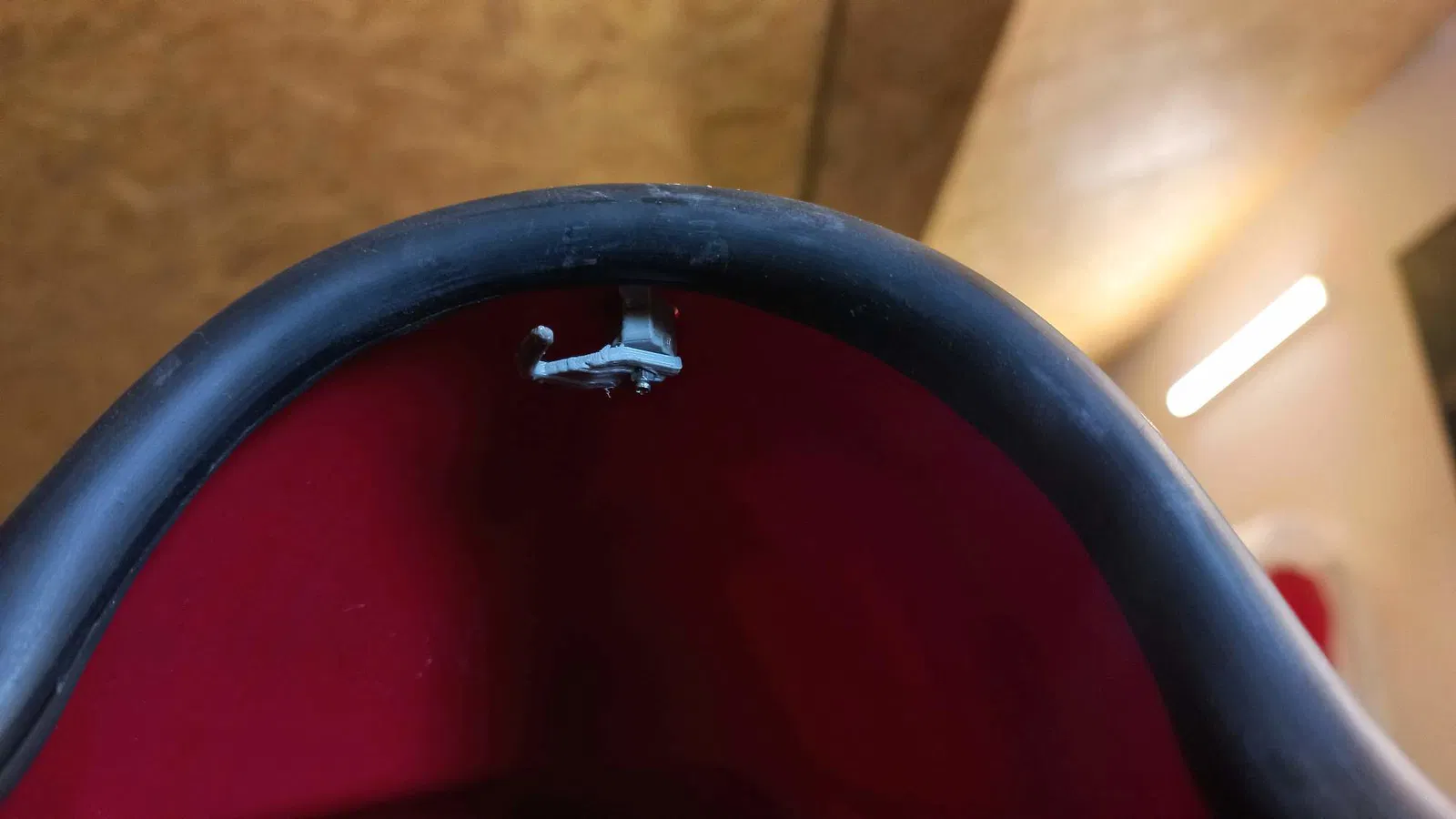

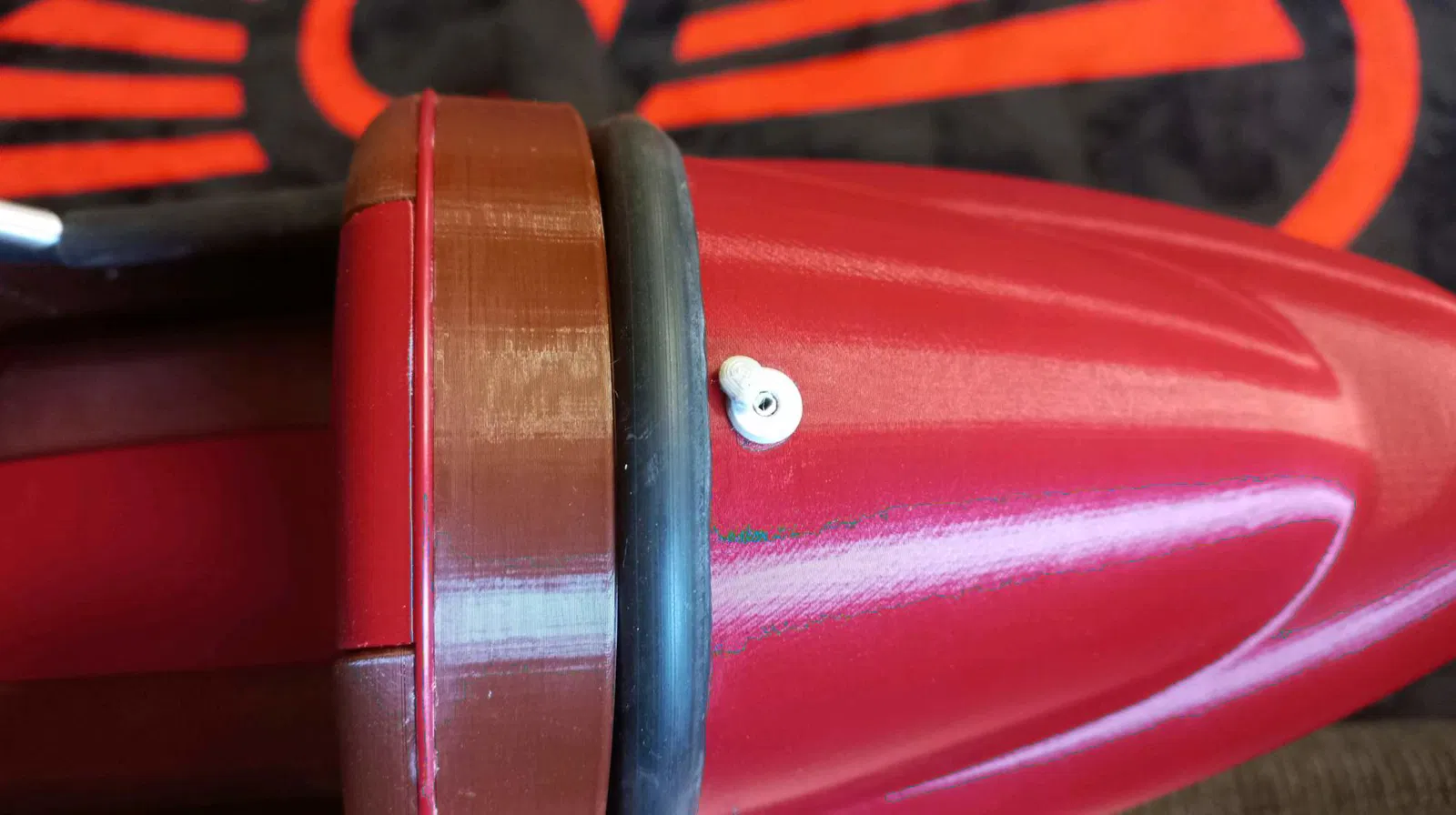

Thứ tư là hoàn thiện khóa ghế (seat lock)

Hướng dẫn in:

• lock_1 - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• lock_2 - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• lock_holder - 1 cái, PLA màu đỏ, infill 100%, layer 0.15-0.2.
• lock_bar - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• lock_cover - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

• Dán một đoạn dây 1mm dài 3mm vào lock_cover.
• Lắp lock_1 vào lock_2. Phần bên trong phải còn cử động được!
• Đẩy sợi dây ở lock cover vào lỗ trên lock_2. Nắp phải còn cử động được.

• Gắn cụm khóa vào lỗ trên thân sidecar.
• Từ phía trong, lắp lock holder (chốt hướng về phía sau) và dán cố định.
• Lắp lock_bar và gắn vít 1.2-3 để cố định thanh này.

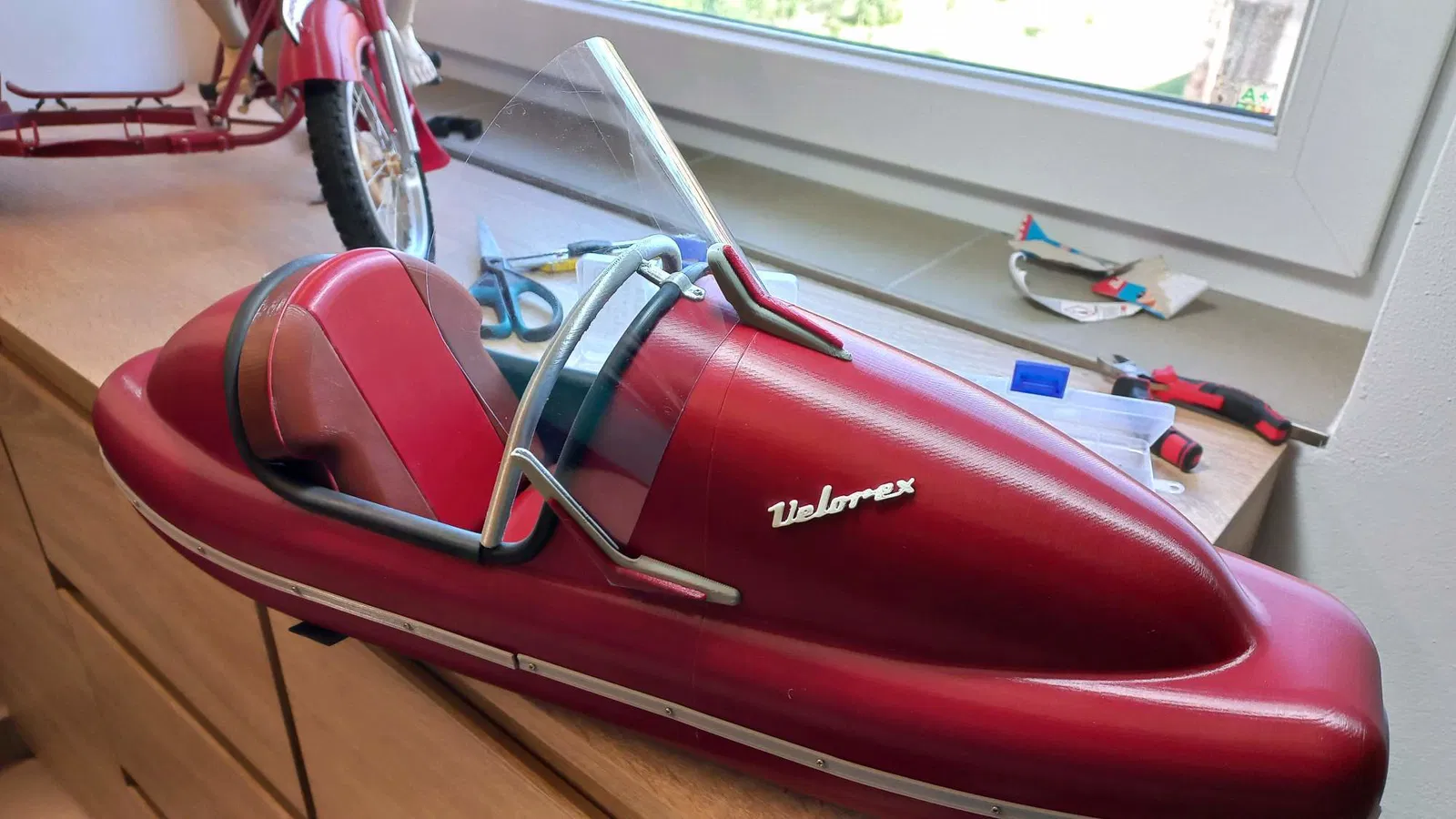

Thứ năm là hoàn thiện tấm chắn plexi

Hướng dẫn in:

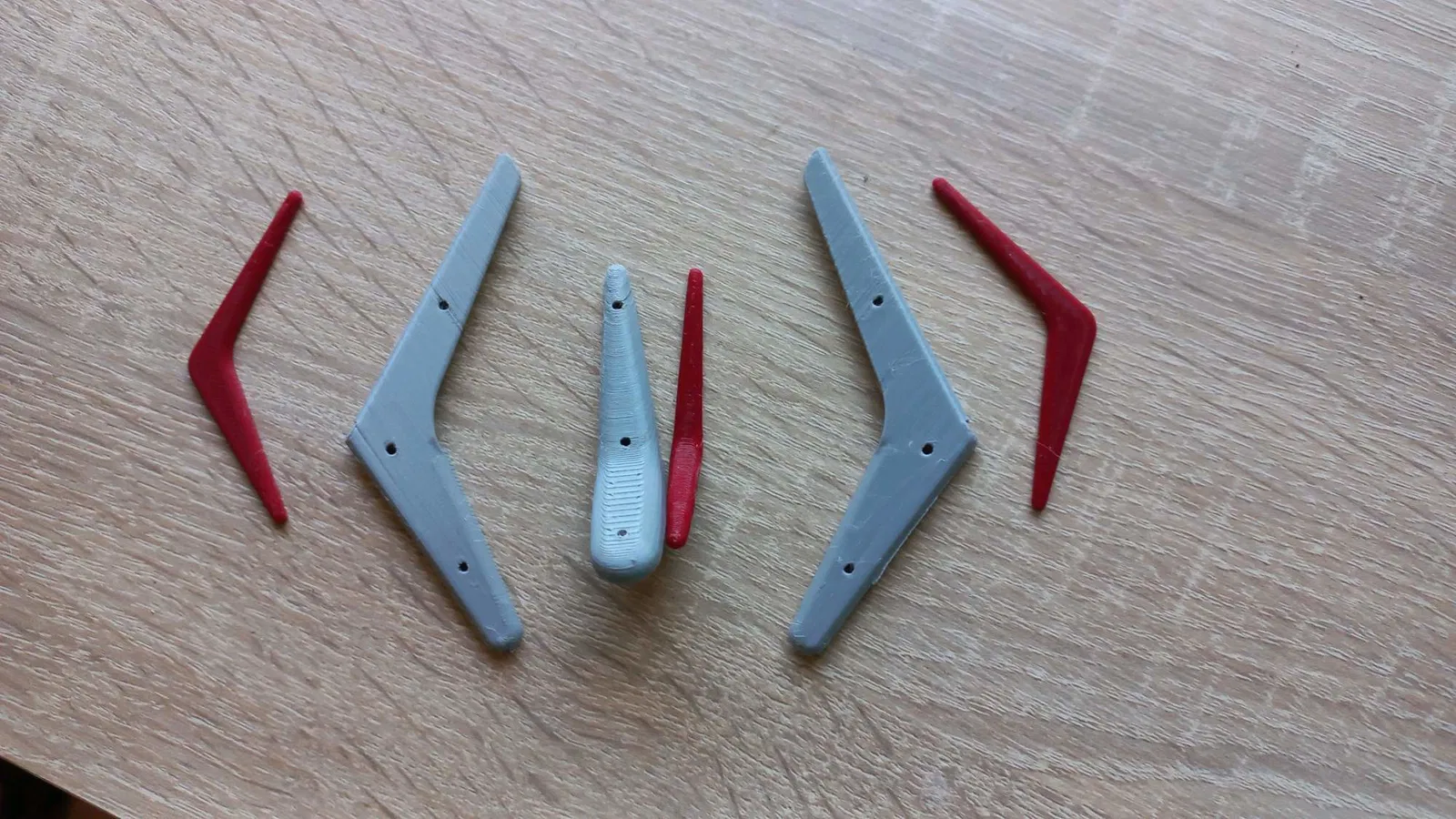

• right_holder - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• left_holder - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• middle_holder - 1 cái, PLA màu xám, infill 100%, layer 0.15-0.2.
• right_cover - 1 cái, PLA màu đỏ, infill 100%, layer 0.15-0.2.
• left_cover - 1 cái, PLA màu đỏ, infill 100%, layer 0.15-0.2.
• middle_cover - 1 cái, PLA màu đỏ, infill 100%, layer 0.15-0.2.

Hướng dẫn lắp ráp:

• Dán vít M1.6 theo hình bên dưới.

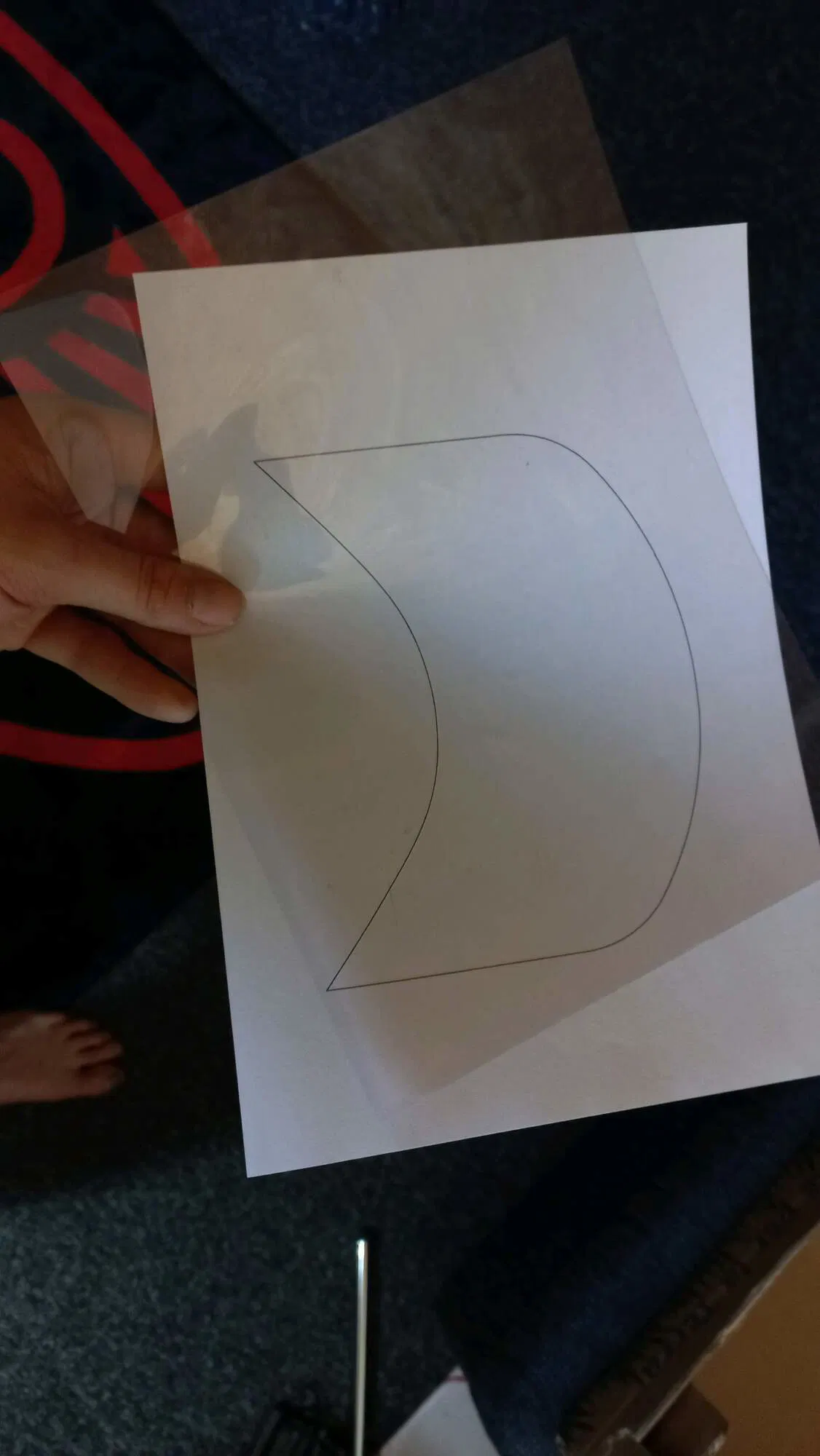

• In file PDF đính kèm ở tỉ lệ 100% trên giấy, rồi dựa theo đó cắt tấm nhựa (plastic foil).
• Lắp các holder lên thân sidecar và đưa tấm nhựa vào. Theo vị trí vít, đục lỗ trên tấm nhựa và siết cố định bằng tán M1.6.

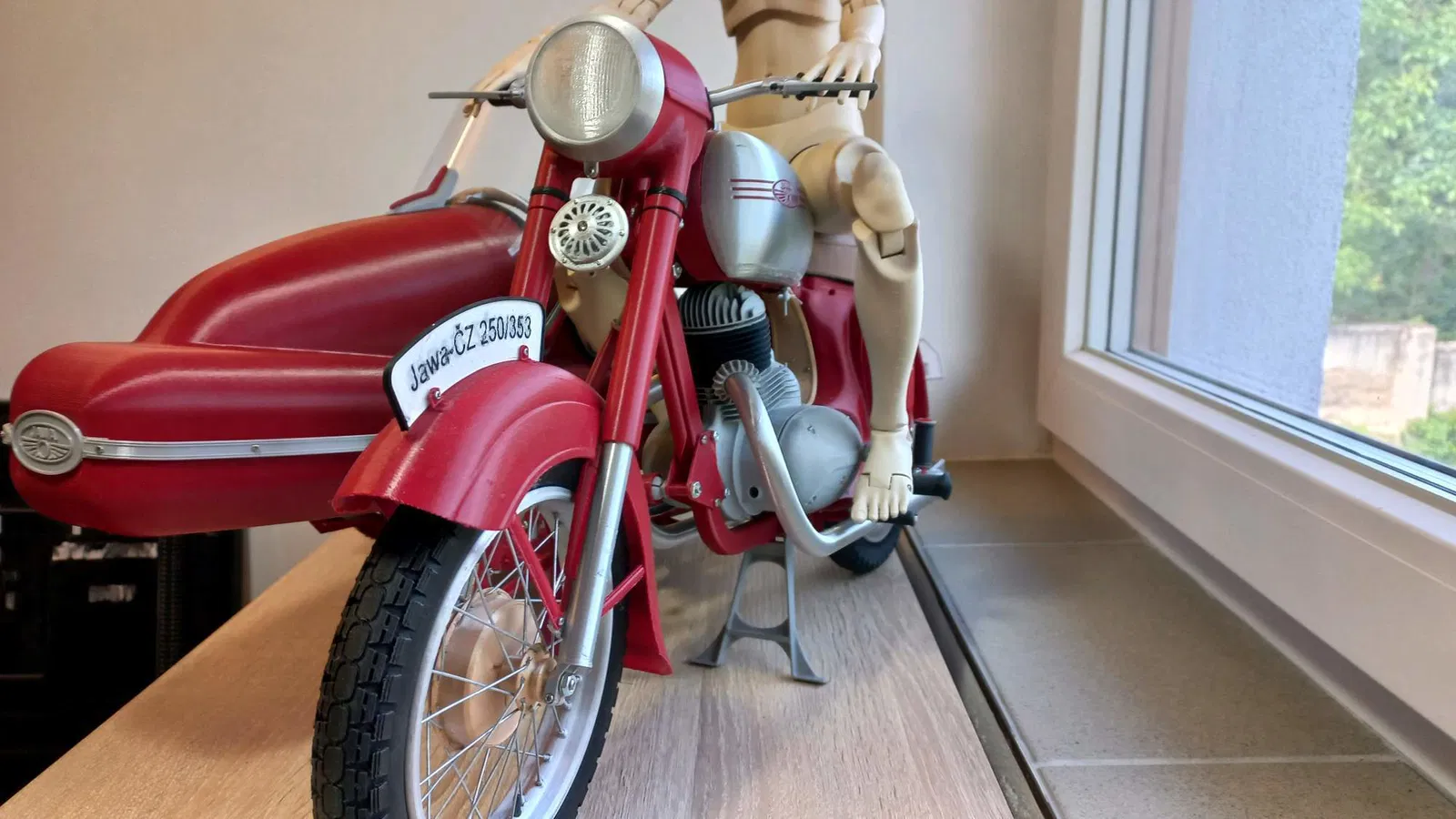

Vậy là xong.. :)

Bill of material:

• 11x tán M1.6 (+2 tùy chọn)
• 1x vít M1.2-3 mm
• 6x vít M1.6-5 mm
• 1x vít M1.6-6 mm
• 4x vít M1.6-7 mm
• 2x vít M1.6-8 mm
• 1x vít M2.5-5 mm
• dây ⌀1-3 mm
• tấm nhựa A4 (plastic foil)
• keo 502 (superglue)

Hy vọng bạn ráp vui vẻ và mọi thứ diễn ra suôn sẻ.

Rồi.. tiếp theo là gì? Bạn xem mấy hình dưới là biết. Có vài hình của trailer PAV 40 để bạn hóng trước.. Hiện tại nó đang chuẩn bị cho bản in prototype, nên nếu bạn muốn có cái trailer này thì nhớ theo dõi profile của mình nha ;)
