Project JAWA-ČZ KÝVAČKA 250/353.02 - Phần 8 - Dè trước + Yên xe

Phần thứ 7 vui vẻ hen bây!

Như thường lệ, mỗi phần mẫu sẽ có những chi tiết lớn và cả những chi tiết rất nhỏ nữa, nên nhớ để ý kỹ phần mô tả và hình ảnh đi kèm. Cũng như mọi khi, hãy hết sức cẩn thận trong quá trình lắp ráp, làm từ từ và kỹ lưỡng nha. Nếu lỡ làm hư hay gãy mất chi tiết nào dù đã cẩn thận hết sức, bạn nên "hàn" chúng lại bằng mỏ hàn thay vì dùng keo siêu dính.

Hôm nay tui chuẩn bị cho mấy bà cái dè trước, yên xe, ống xả và vài chi tiết nhỏ khác. Trước khi dán keo, hãy thử lắp ráp tất cả các bộ phận lại với nhau và đảm bảo mọi thứ đều khớp.

Nếu cần thêm hình ảnh để dễ hình dung hơn, mấy bà có thể xem tại đây:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

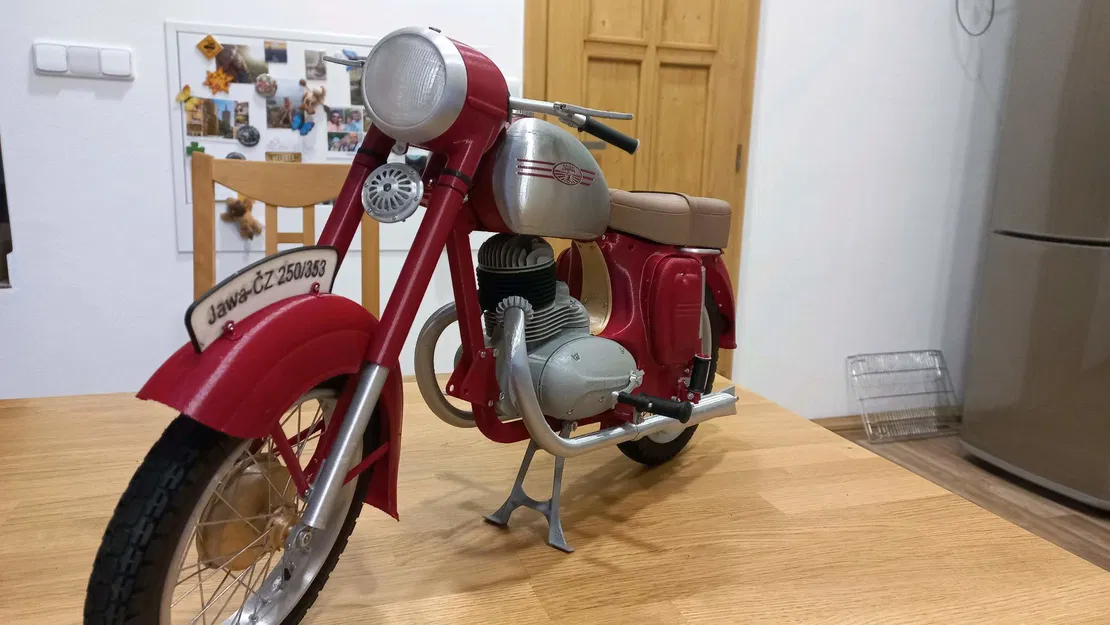

Đầu tiên chúng ta bắt đầu với cái dè trước

Hướng dẫn in:

• front_mudguard - 1 cái, PLA đỏ, 100% infill, lớp in 0.15-0.2.

Nếu có bộ phận MMU:

• registration_number_plate_1a_MMU - 1 cái, PLA trắng, 100% infill, lớp in 0.15-0.2.
• registration_number_plate_1b_MMU - 1 cái, PLA đen, 100% infill, lớp in 0.15-0.2.
• registration_number_plate_2a_MMU - 1 cái, PLA trắng, 100% infill, lớp in 0.15-0.2.
• registration_number_plate_2b_MMU - 1 cái, PLA đen, 100% infill, lớp in 0.15-0.2.

Nếu không có bộ phận MMU:

• registration_number_plate_1_without_mmu - 1 cái, PLA trắng/đen, 100% infill, lớp in 0.15-0.2.
• registration_number_plate_2_without_mmu - 1 cái, PLA trắng/đen, 100% infill, lớp in 0.15-0.2.

Hướng dẫn lắp ráp:

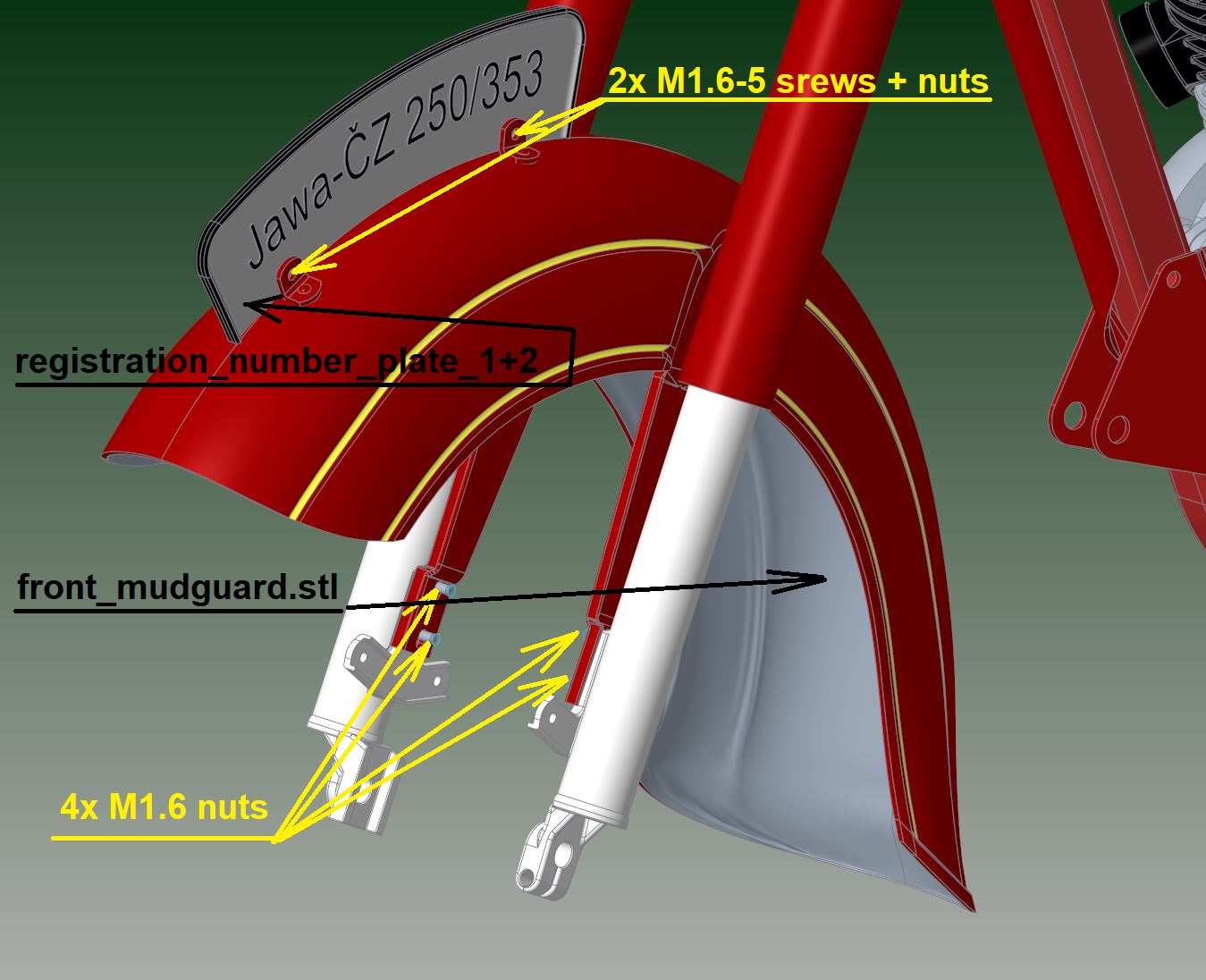

• Lắp hai tấm biển số vào khe giữ trên dè trước và vặn bằng 2 ốc M1.6-5 kèm đai ốc.
• Tháo bánh trước ra.
• Lắp dè trước vào phuộc trước và vặn bằng 4 đai ốc M1.6.
• Lắp bánh trước vào.

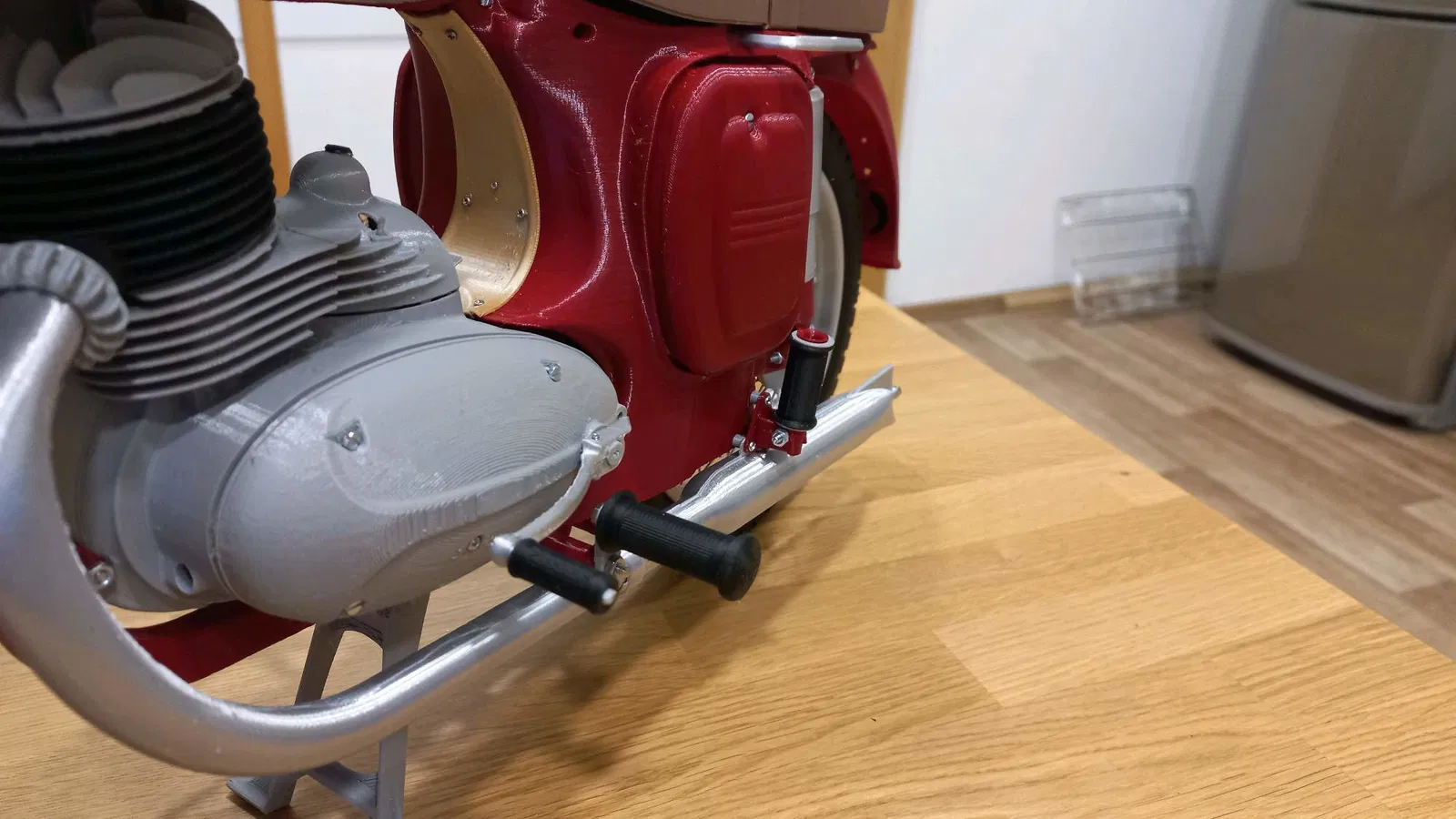

Tiếp theo chúng ta qua bộ gác chân sau nha

Hướng dẫn in:

• rear_footrest_holder - 2 cái, PLA đỏ, 100% infill, lớp in 0.15-0.2.
• rear_footrest_tube - 2 cái, PLA đỏ, 100% infill, lớp in 0.15-0.2.
• rear_footrest_rubber - 2 cái, PLA đen, 50% infill, lớp in 0.15.
• rear_footrest_spacer_shim - 4 cái, PLA xám, 100% infill, lớp in 0.15-0.2.
• rear_footrest_shim - 4 cái, PLA xám, 100% infill, lớp in 0.15-0.2.

Hướng dẫn lắp ráp:

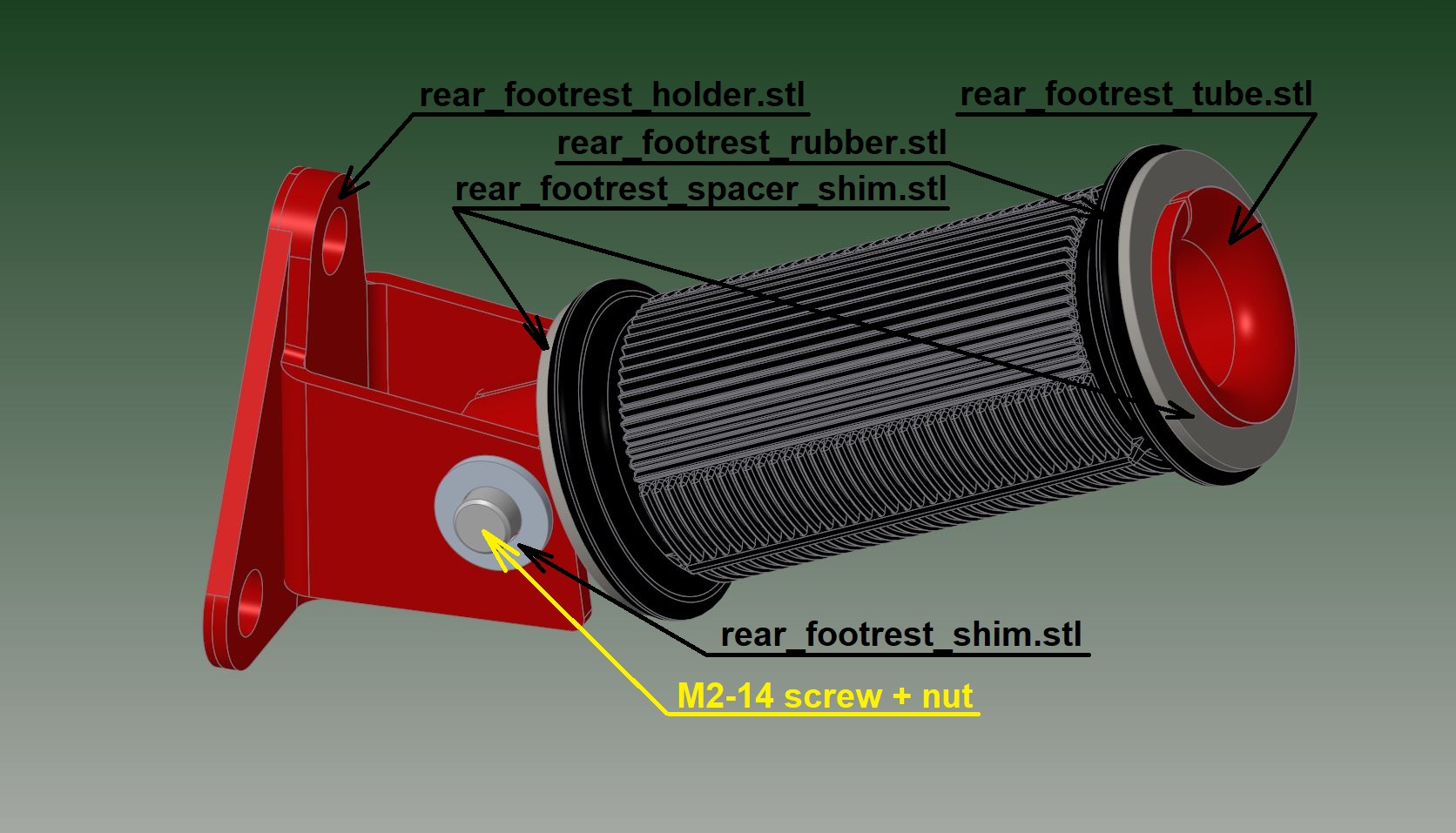

• Luồn lần lượt rear_footrest_spacer_shim, rear_footrest_rubber và rear_footrest_spacer_shim thứ hai vào rear_footrest_tube.
• Nối rear_footrest_tube với rear_footrest_holder bằng ốc M2-14 kèm rear_footrest_shims và đai ốc.
• Hoàn thành cái gác chân sau thứ hai theo cách tương tự.
• Để các bộ phận này sang một bên để dùng sau.

Thứ ba chúng ta qua phần kính phản quang

Hướng dẫn in:

• reflecting_glass - 1 cái, PLA đỏ trong / PLA trong suốt, 100% infill, lớp in 0.15-0.2.
• reflecting_glass_rubber1 - 1 cái, PLA đen, 100% infill, lớp in 0.15.
• reflecting_glass_rubber2 - 1 cái, PLA đen, 100% infill, lớp in 0.15.

Hướng dẫn lắp ráp:

• Nếu in reflecting_glass.stl bằng PLA đỏ trong, bạn sẽ cần một miếng giấy bạc. Nếu in bằng PLA trong suốt, bạn sẽ cần một miếng giấy màu đỏ (ví dụ từ kẹo).

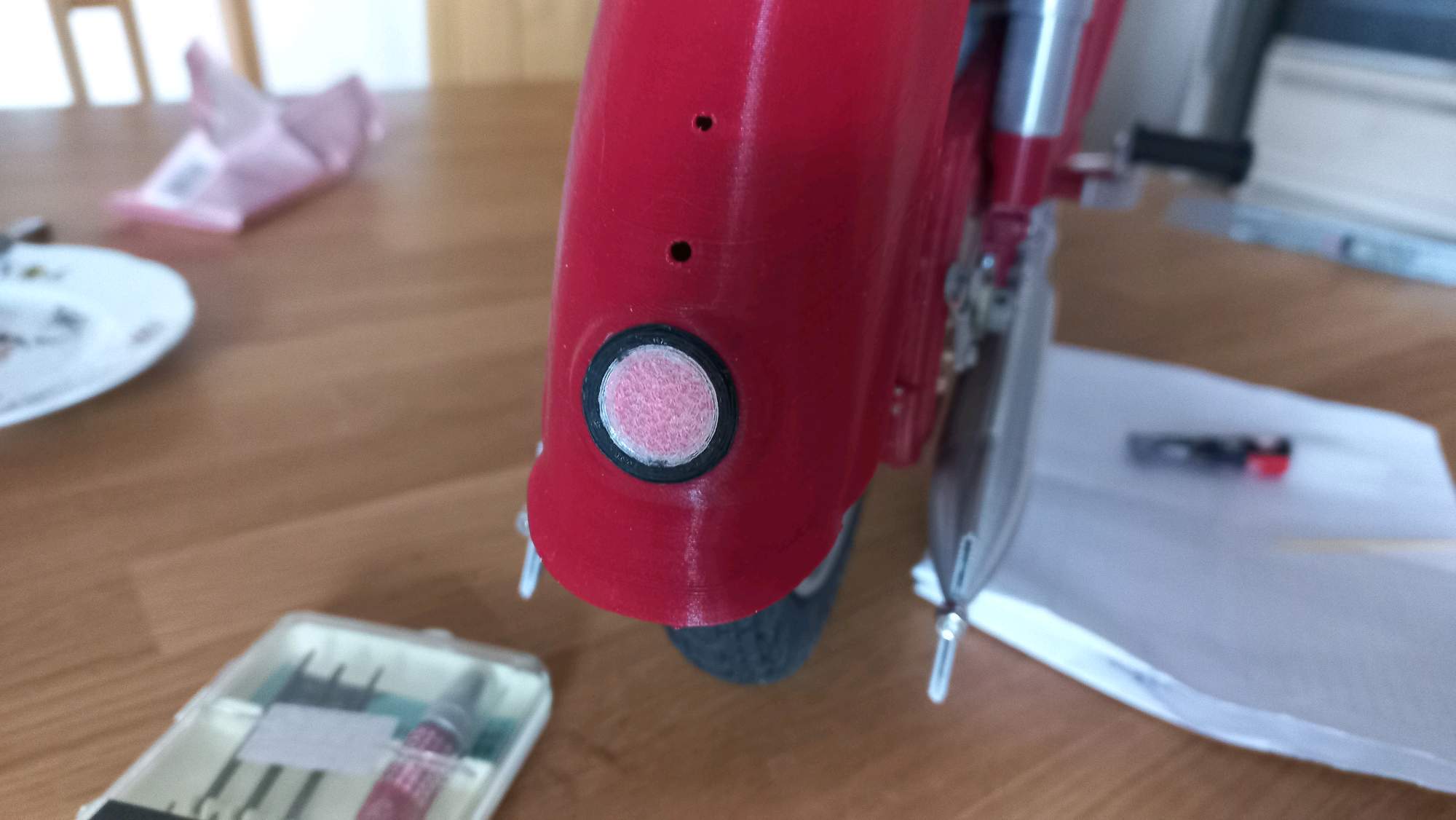

• Lắp reflecting_glass_rubber1 vào dè sau. Cái này hơi khó nên ráng kiên nhẫn nha. Dán cố định bằng keo siêu dính.
• Dán miếng giấy bạc vào.
• Dán reflecting_glass vào reflecting_glass_rubber2.
• Lắp ráp bộ phận nhỏ này vào vị trí từ bên ngoài chắn bùn.

Thứ tư chúng ta qua cần số

Hướng dẫn in:

• shifting_lever - 1 cái, PLA chrome, 100% infill, lớp in 0.15-0.2.
• shifting_lever_rubber - 1 cái, PLA đen, 100% infill, lớp in 0.15.
• shifting_lever_axle - 1 cái, PLA xám, 50% infill, lớp in 0.15.

TÙY CHỌN:

• starter - 1 cái, PLA xám, 100% infill, lớp in 0.15.
• starter_fixation - 1 cái, PLA xám, 100% infill, lớp in 0.15.
• starter_spring - 1 cái, PLA xám, 100% infill, lớp in 0.15.
• starter_holder - 1 cái, PLA xám, 70% infill, lớp in 0.15.
• gear_shift_axle - 1 cái, PLA xám, 50% infill, lớp in 0.15.
• clutch_cam - 1 cái, PLA xám, 100% infill, lớp in 0.15.

Hướng dẫn lắp ráp:

• Dán shifting_lever và shifting_lever_rubber lại với nhau.
• Dán (hoặc KHÔNG dán tùy ý!) shifting_lever_axle vào nắp lốc máy bên trái từ ngoài vào. Xem hình dưới.
• Nắp lốc máy bên trái được gắn vào động cơ bằng 4 con ốc M2.5-16 + 1 con ốc M2.5-10. Tui khuyên dùng ốc DIN 84 tiêu chuẩn cho mấy con ốc này. Nhìn cho đẹp.
• Lắp cần gạt vào trục từ bên ngoài. Chú ý vị trí đúng nha.

• Từ phía dưới, vặn ốc M2-10 vào cần gạt. Sau khi siết chặt, cần gạt không được lung lay trên trục.

TÙY CHỌN:

• KHÔNG DÁN shifting_lever_axle vào nắp!

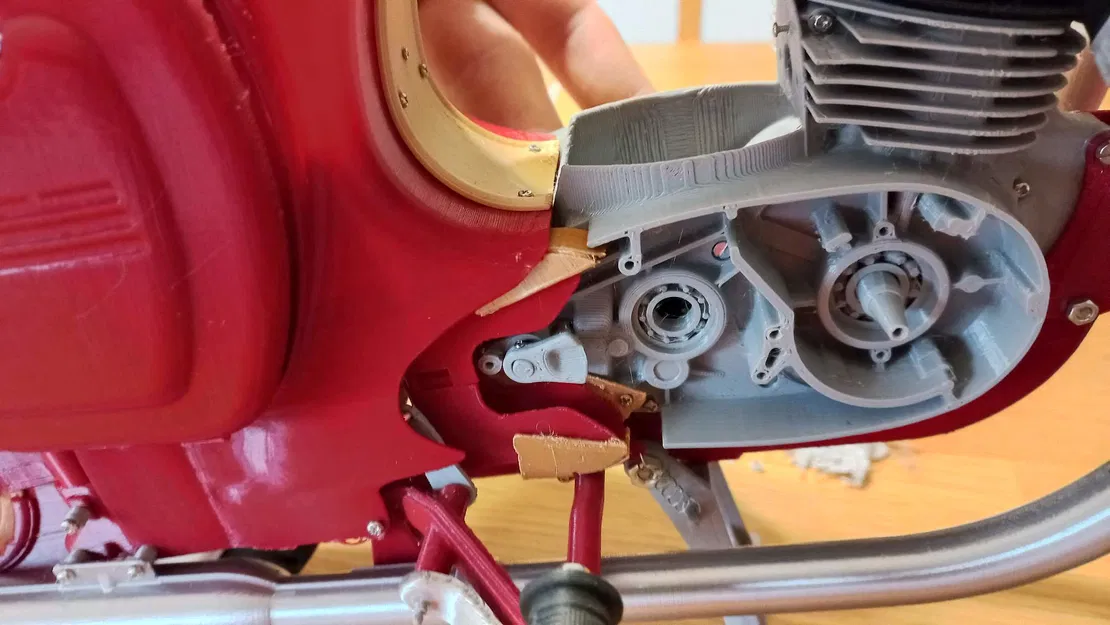

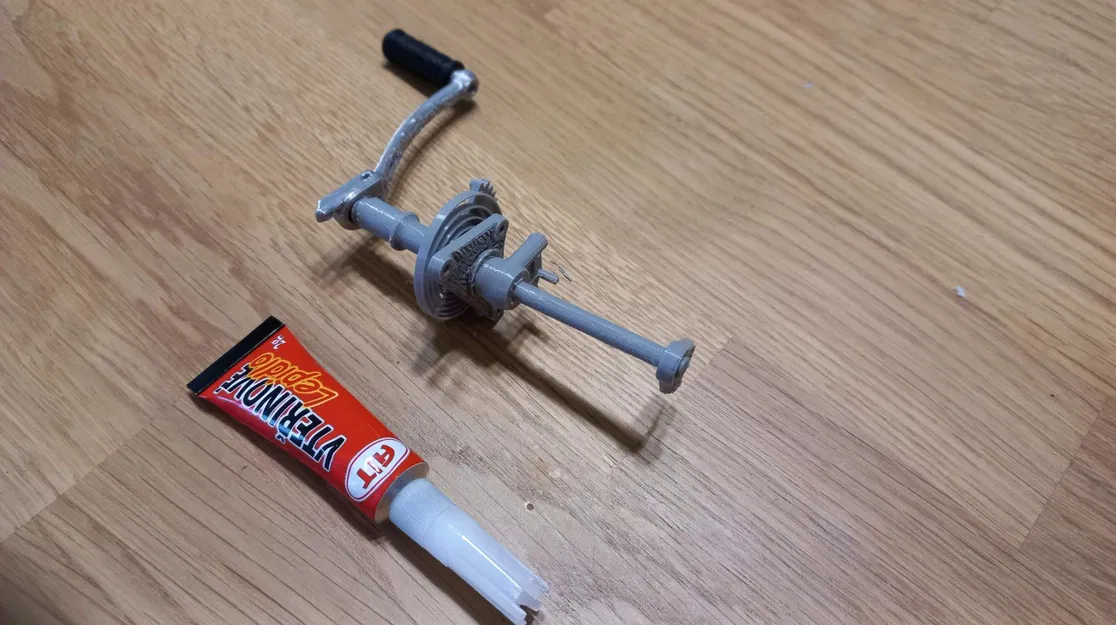

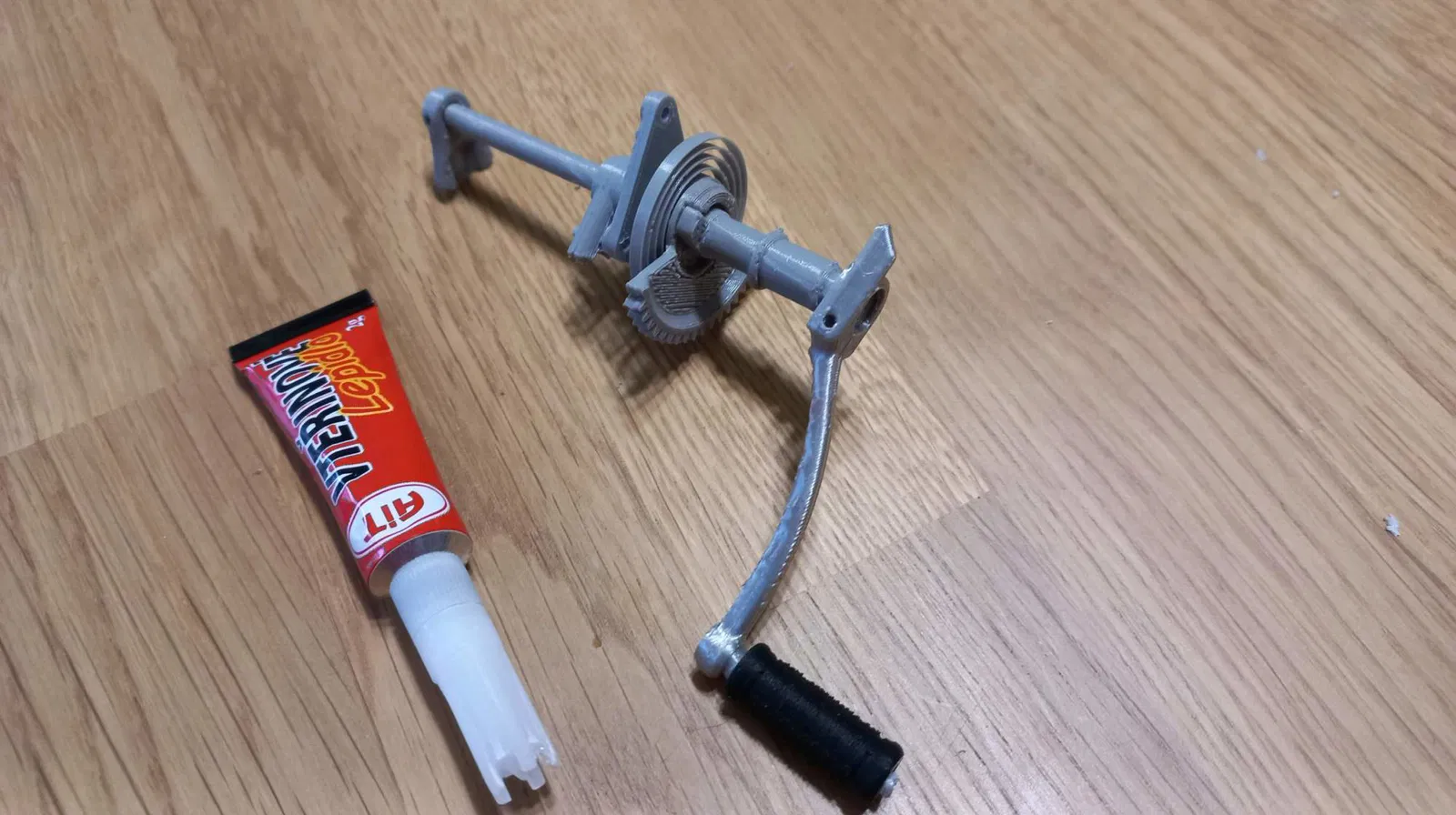

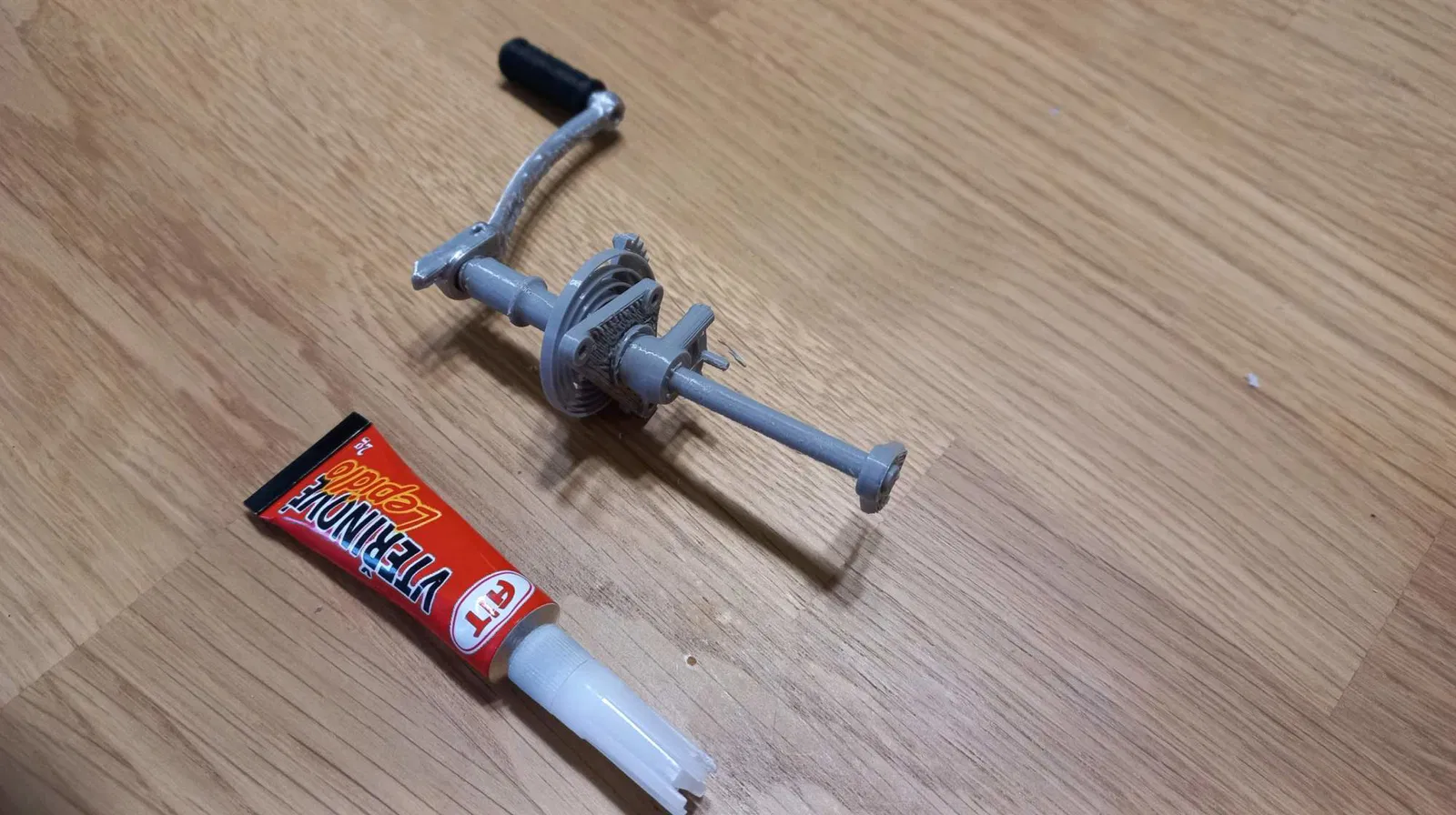

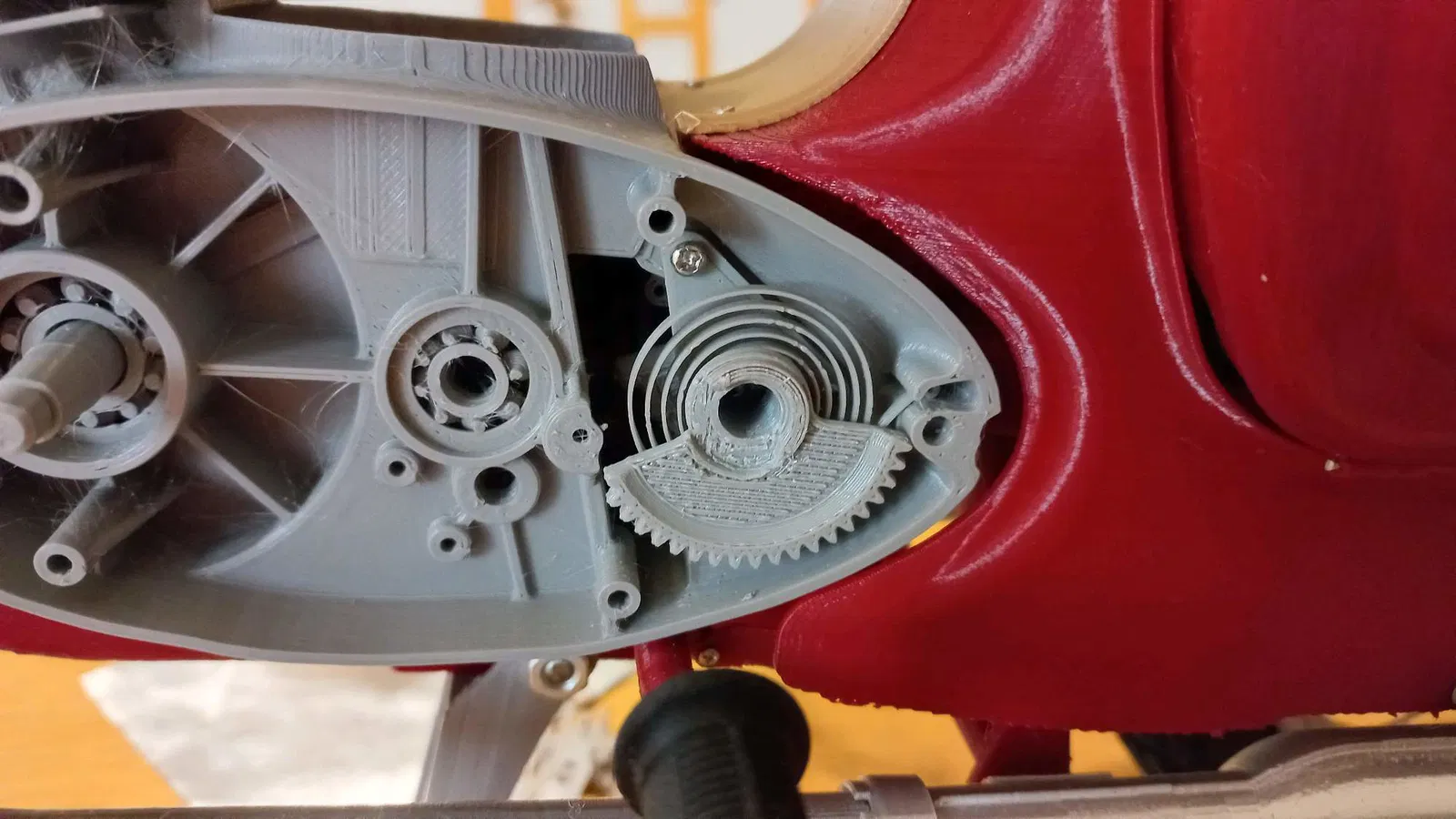

• Dán lò xo starter_spring và starter lại với nhau.

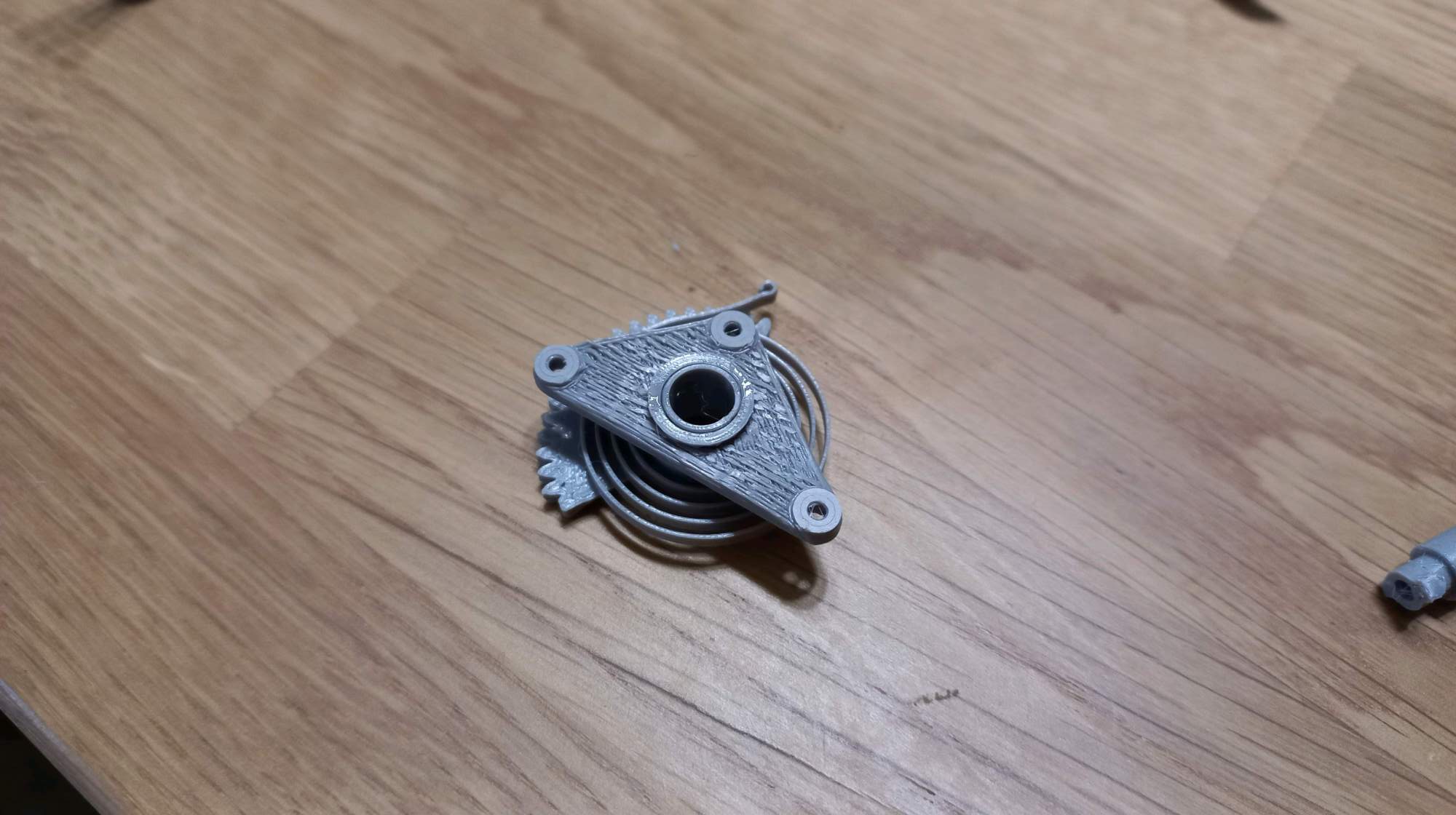

• Lắp bộ phận này vào starter_holder.
• _Từ phía sau, luồn starter_fixation vào trục starter và hàn chúng lại với nhau thành một khối bằng mỏ hàn._

• Đảm bảo shifting_lever_axle và gear_shift_axle trượt vào nhau và quay trơn tru. Mọi thứ lắp ráp phải di chuyển dễ dàng, không bị cấn.

• Vặn bộ phận starter vào lốc máy bên trái bằng 3 con ốc M1.6-5. Trước đó, xoay lò xo 1-2 vòng ngược chiều kim đồng hồ để căng lò xo và móc nó vào giá đỡ trong cacte trái.

• Từ phía bên phải, luồn clutch_cam vào gear_shift_axle và cố định bằng ốc M1.2-8.

• Nắp lốc máy bên trái được gắn vào động cơ bằng 4 con ốc M2.5-16 + 1 con ốc M2.5-10. Tui khuyên dùng ốc DIN 84 tiêu chuẩn. Nhìn cho đẹp.
• Lắp cần gạt vào trục từ bên ngoài. Chú ý vị trí đúng nha.
• Từ phía dưới, vặn ốc M2-10 vào cần gạt. Sau khi siết chặt, cần gạt không được lung lay trên trục.

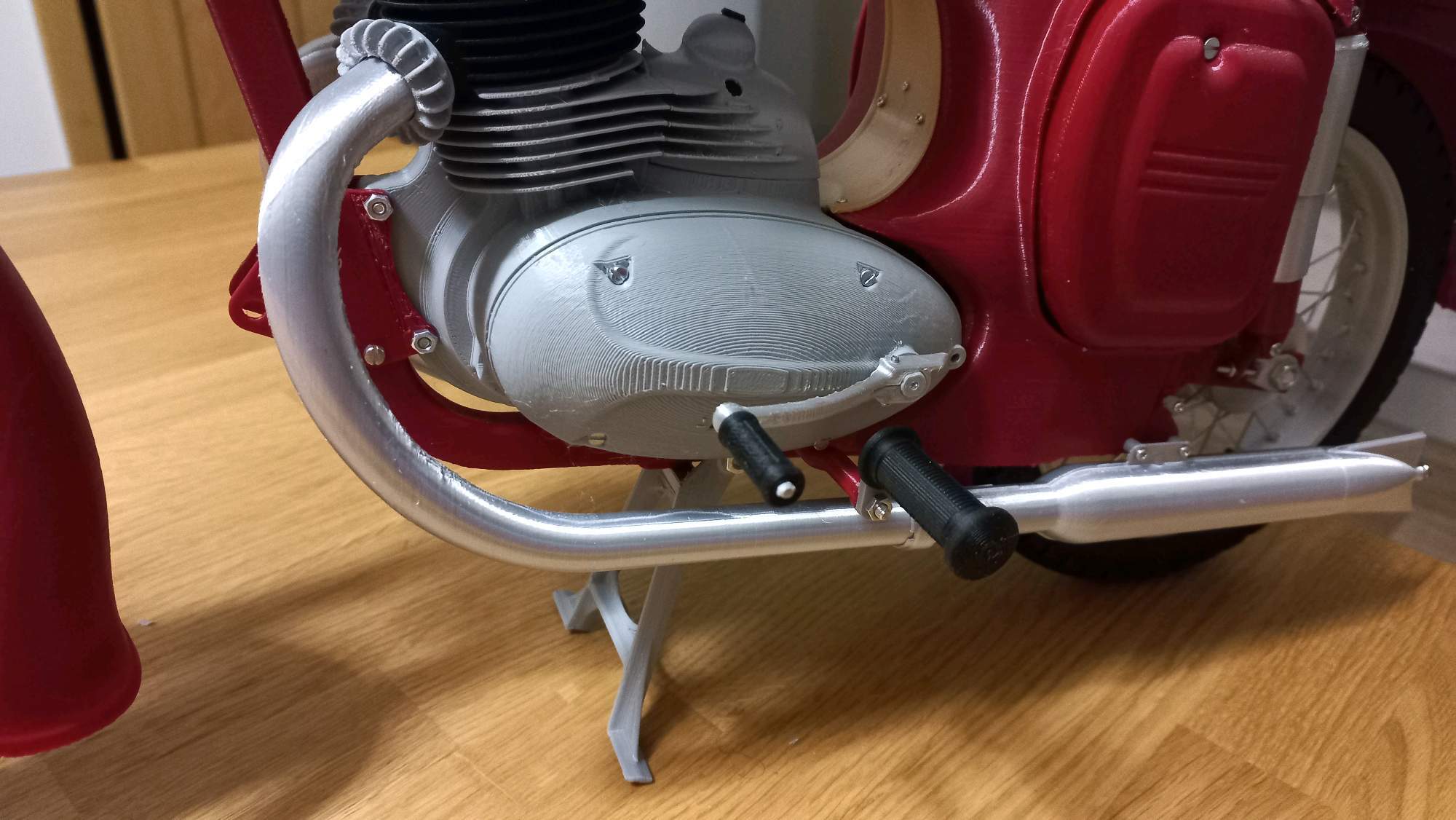

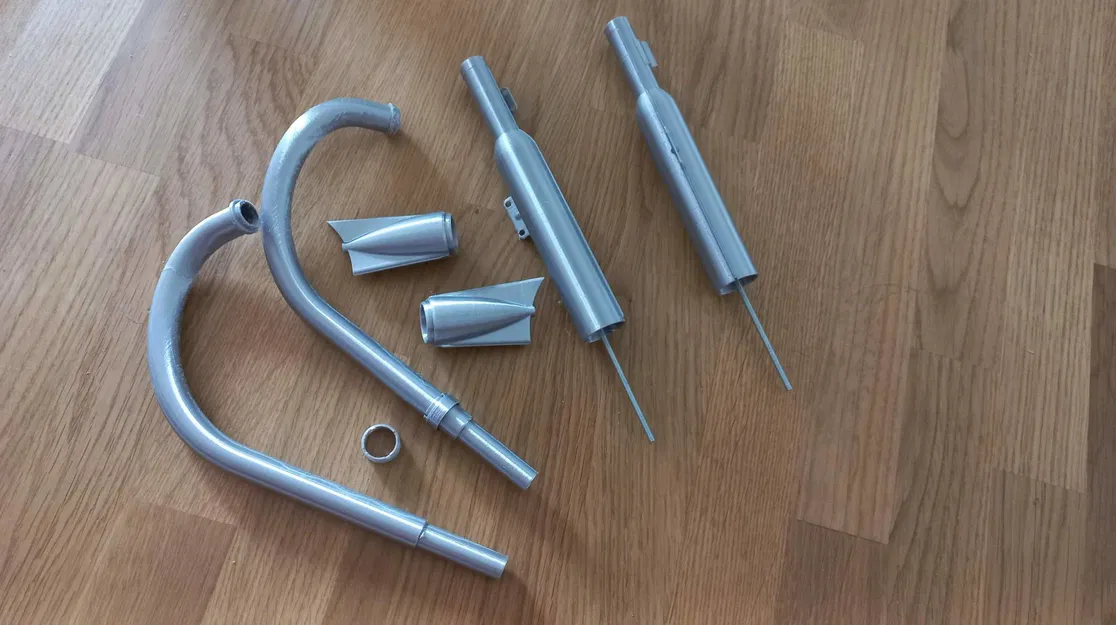

Thứ năm chúng ta qua ống xả

Hướng dẫn in:

• spacer_roller - 6 cái, PLA xám, 100% infill, lớp in 0.2.
• exhaust_pipe_nut - 2 cái, PLA xám, 100% infill, lớp in 0.15.
• right_exhaust_pipe - 1 cái, PLA chrome, 100% infill, lớp in 0.15.
• left_exhaust_pipe - 1 cái, PLA chrome, 100% infill, lớp in 0.15.
• right_silencer - 1 cái, PLA chrome, 100% infill, lớp in 0.15.
• left_silencer - 1 cái, PLA chrome, 100% infill, lớp in 0.15.
• silencer_nut - 2 cái, PLA chrome, 100% infill, lớp in 0.15.
• exhaust_tip - 2 cái, PLA chrome, 100% infill, lớp in 0.15.

Hướng dẫn lắp ráp:

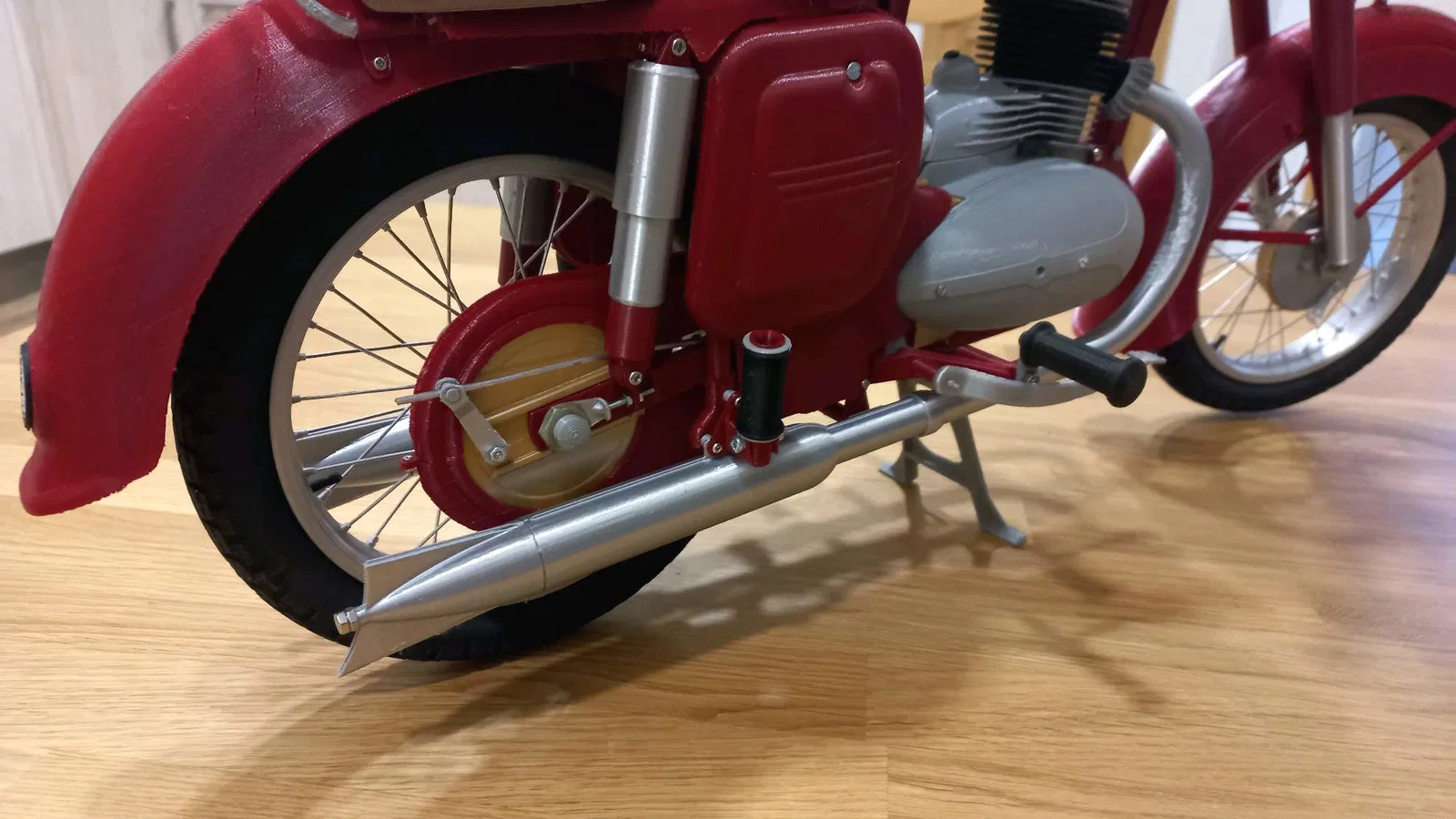

• Vặn thanh ren M3-152mm vào left_silencer.
• Luồn exhaust_tip vào thanh ren và cố định bằng hai đai ốc M3.
• Dán silencer_nut vào left_silencer.
• Luồn exhaust_pipe_nut vào left_exhaust_pipe và luồn left_exhaust_pipe vào left_silencer.

• Vặn bộ giảm thanh cùng với bộ gác chân sau vào giá đỡ phía sau bằng 3 con lăn spacer và 3 con ốc M2-7.
• Gắn bộ giảm thanh vào giá đỡ phía trước bằng hai con ốc M2-5 kèm đai ốc.
• Lắp left_exhaust_pipe vào xi lanh và cố định bằng exhaust_pipe_nut. Không cần dán keo.

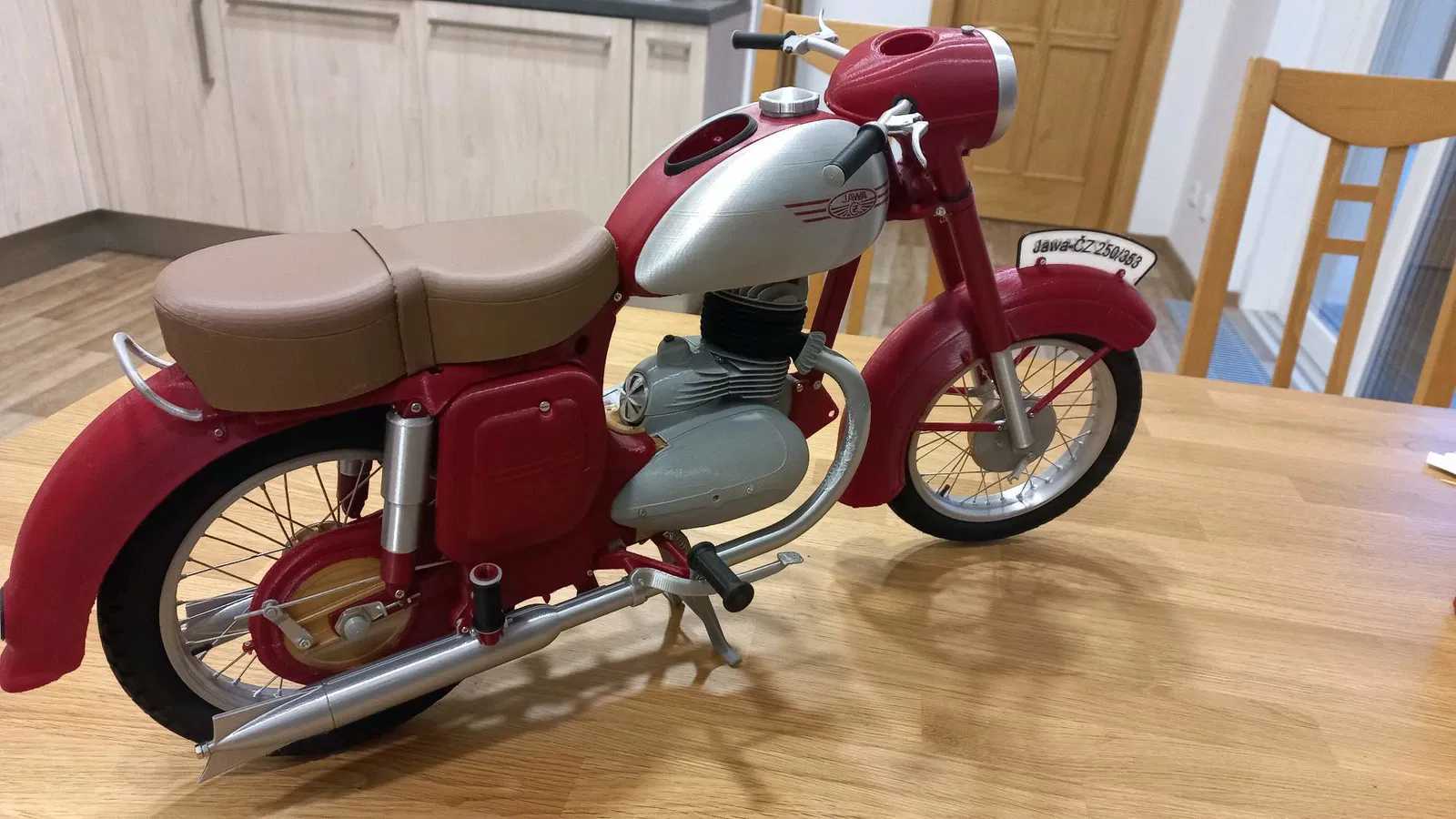

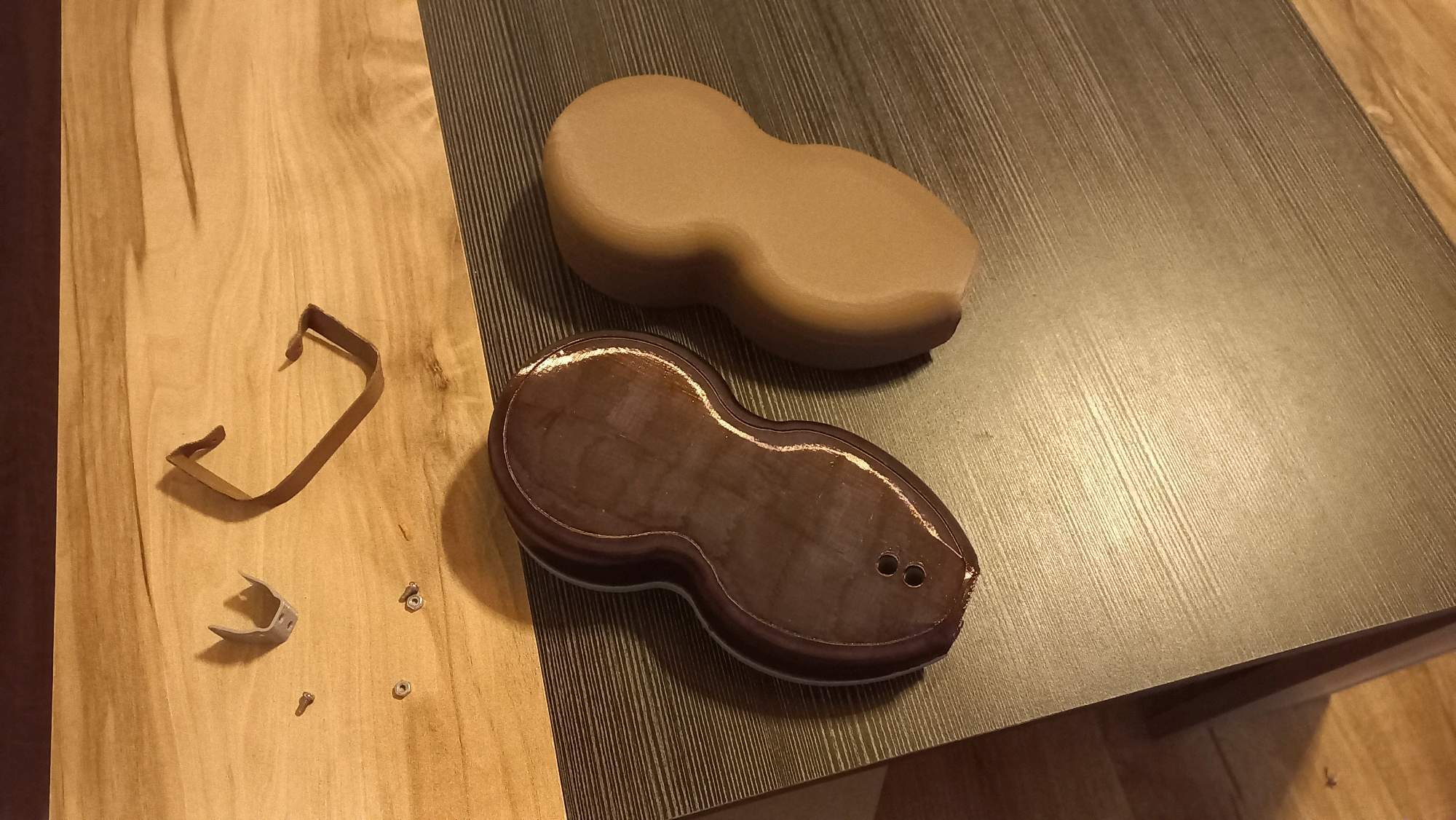

Thứ sáu chúng ta tiếp tục hoàn thiện yên xe

Hướng dẫn in:

• seat_metal _sheet_with_filler - 1 cái, PLA xám, 30% infill, lớp in 0.15-0.2.
• seat_holder - 1 cái, PLA xám, 100% infill, lớp in 0.15.
• seat_leather - 1 cái, PLA nâu nhạt, 100% infill, lớp in 0.15.
• seat_handle - 1 cái, PLA nâu nhạt, 100% infill, lớp in 0.15.
• seat_screw_1 - 1 cái, PLA xám, 100% infill, lớp in 0.2.
• seat_screw_2 - 1 cái, PLA xám, 100% infill, lớp in 0.2.

Hướng dẫn lắp ráp:

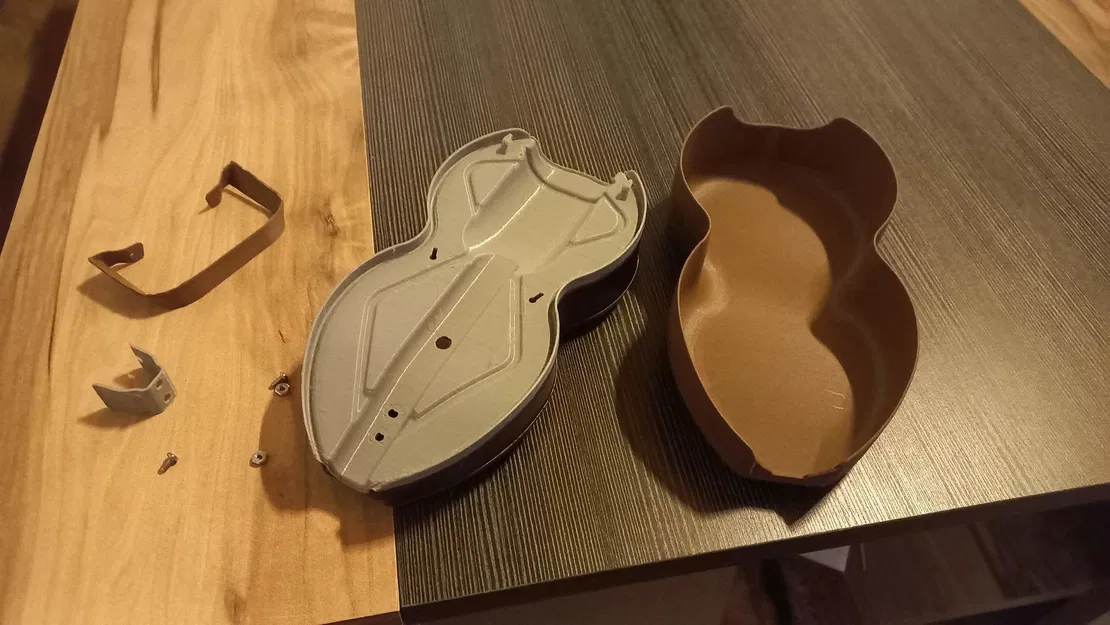

• Vặn seat_metal _sheet_with_filler với seat_holder bằng 2 con ốc M2-5 kèm đai ốc.
• Luồn seat_leather và seat_handle và cố định bằng 2 con ốc M1.6-5.

• Lắp ráp ốc yên bằng seat_screw_1, seat_screw_2 và ốc M1.2-10. Cố định seat_screw_1 bằng keo.

• Treo yên xe vào các móc phía sau và cố định bằng con ốc vừa lắp.

VÀ… Tạm thời là vậy đó nha.

Danh sách vật liệu:

• 6x đai ốc M1.6
• 14x đai ốc M2
• 4x đai ốc M3
• 1x ốc M1.2-8 mm
• 1x ốc M1.2-10 mm
• 4x ốc M1.6-5 mm
• 6x ốc M2-5 mm
• 6x ốc M2-7 mm
• 1x ốc M2-10 mm
• 2x ốc M2-14 mm
• 1x ốc M2.5-10 mm DIN 84
• 4x ốc M2.5-16 mm DIN 84
• 2x thanh ren M3-152 mm
• Giấy bạc hoặc giấy gói kẹo màu đỏ
• Keo siêu dính

TÙY CHỌN:

• 3x ốc M1.6-5 mm

Chúc mấy bà vui vẻ trong lúc lắp ráp và mọi thứ suôn sẻ nha.

Mong chờ phần tiếp theo nha. Phần thứ 9 đang được thực hiện nè ;)
