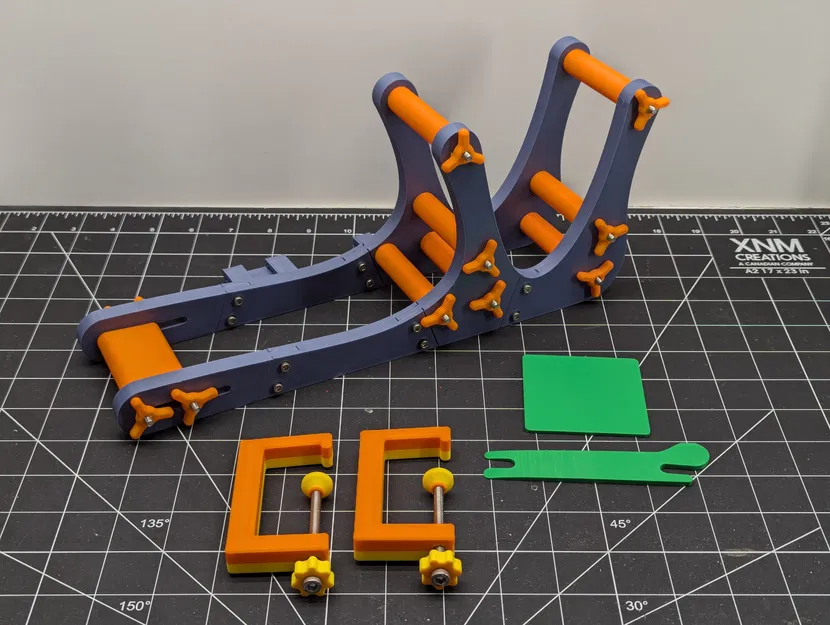

Mini Inkle Loom (khung dệt inkle mini)

Mình không có sẵn nhiều ty ren M4, cũng không có ốc vặn tay kiểu knurled, nên mình chỉnh lại thiết kế để dùng phần cứng rẻ hơn và phổ biến hơn.

Cho dự án này, bạn sẽ cần:

• Vít M4x25mm (14)
• Đai ốc lục giác M4 (14 hoặc 25 nếu bạn cũng in thumb nuts)
• Ty ren M4x100mm (2)
• Vít M3x10mm (12)
• Đai ốc lục giác M3 (12)
• Vít M5x55mm cho kẹp (2)
• Đai ốc lục giác M5 cho kẹp (2)

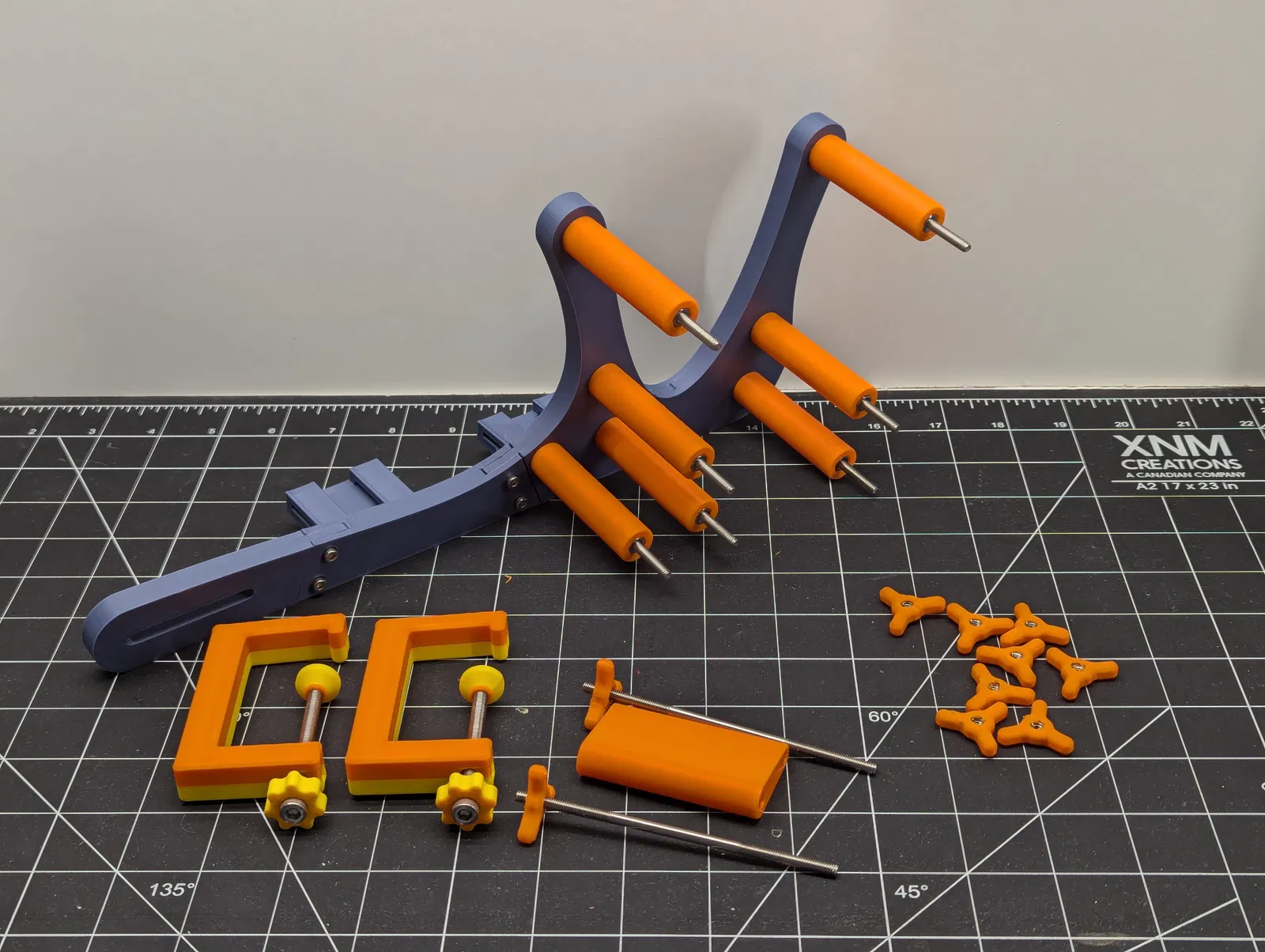

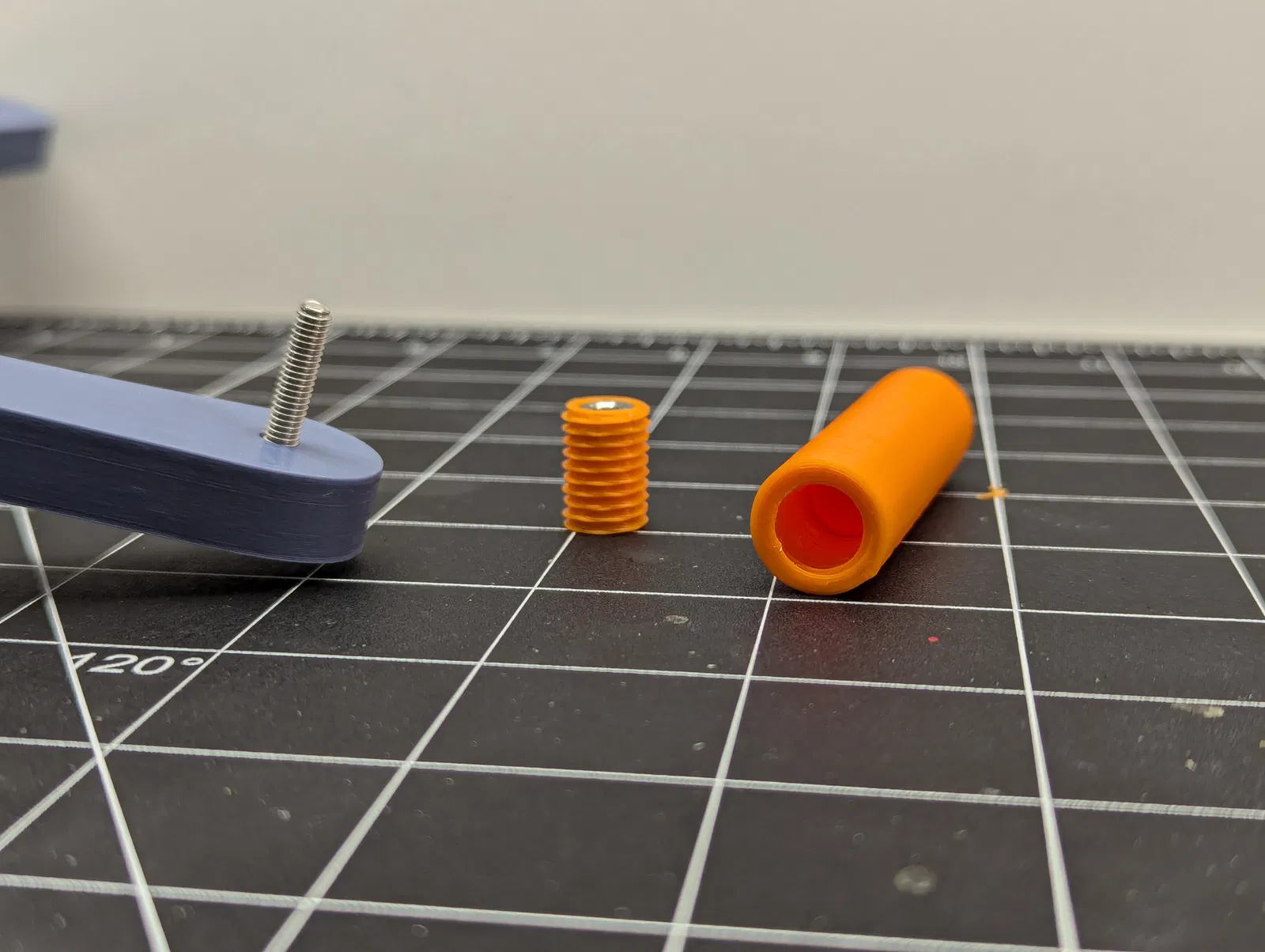

Lắp ráp nhìn chung khá đơn giản. Đai ốc M4 đặt vào các hõm trên các ty ren, rồi dùng vít M4x25 để bắt chúng vào khung. Đai ốc M4 đặt vào các spacer, và vít M4x25 sẽ vặn vào đó. Sau đó vặn các spacer vào các ty ren.

Mình đã in thành công ở layer height 0.2 với nozzle 0.4 và layer height 0.25 với nozzle 0.6.

Phần khung (frames) và spacer sẽ cần supports. Với spacer thì bạn chỉ cần supports từ mặt bàn in (on the bed), vì phần ren in ra vẫn ổn mà không cần supports.

Lưu ý thêm là các thumb nuts là dạng captive. Bạn sẽ cần pause khi in tới đỉnh khoang chứa đai ốc rồi đặt đai ốc vào. Khi in tiếp, nó sẽ bao kín đai ốc lại.

Cập nhật 31/12/2024:

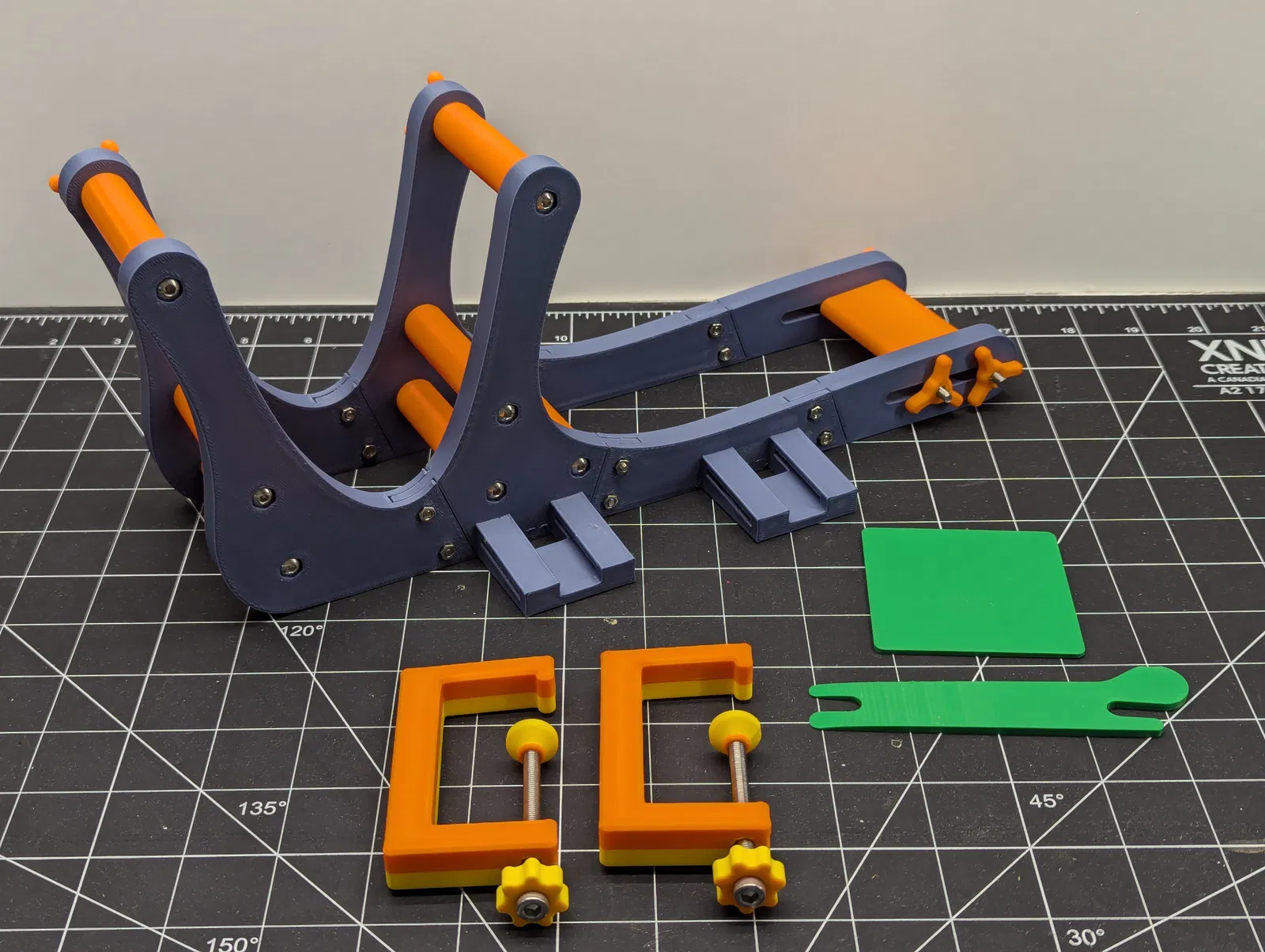

Mình đã chỉnh lại khung một chút để mỗi bên in thành 2 mảnh thay vì 3, đồng thời sửa vài điểm nhỏ, bao gồm việc bổ sung một số hõm bị thiếu cho vít bắt khung. Các chi tiết sẽ vừa với đa số máy in (không mini). Nếu bạn chọn dùng khung V2, bạn chỉ cần 4 vít M3x10mm và 4 đai ốc lục giác M3x10mm.
