Mini Inkle Loom - Remix khung đôi & thân rộng

Remix từ https://www.thingiverse.com/thing:151798

Mẫu được import từ Thingiverse, nên nếu bài đăng có hơi “lộn xộn” thì mong thông cảm. Link upload gốc ở đây phòng khi mình quên chỉnh sửa
https://www.thingiverse.com/thing:4673166

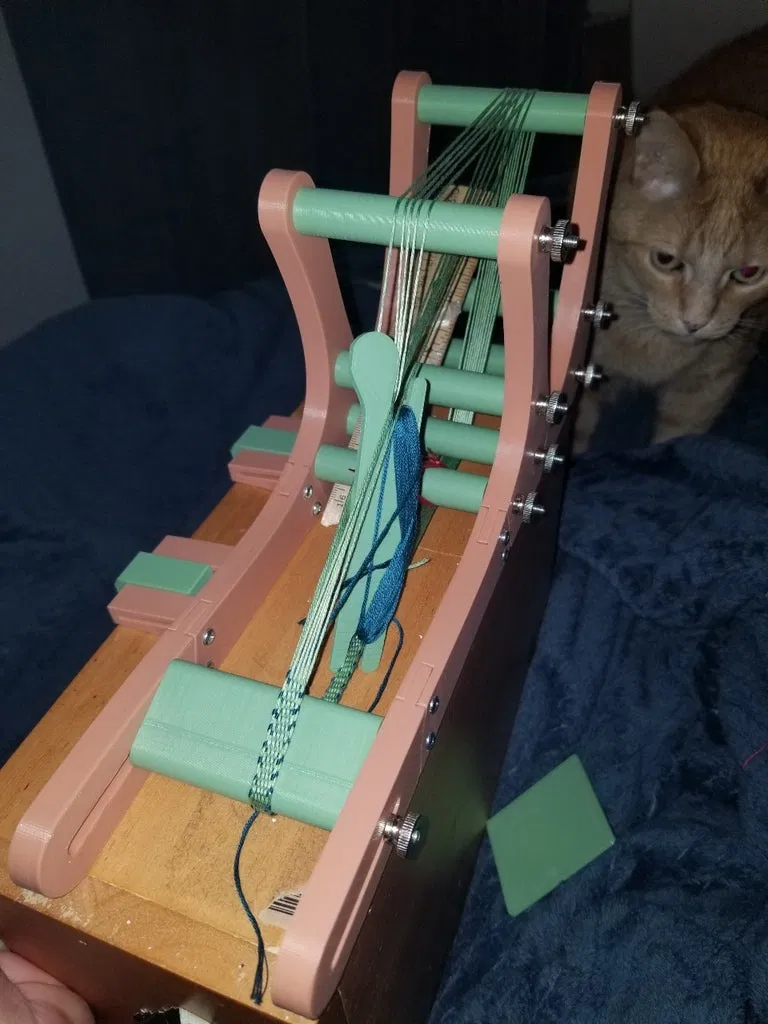

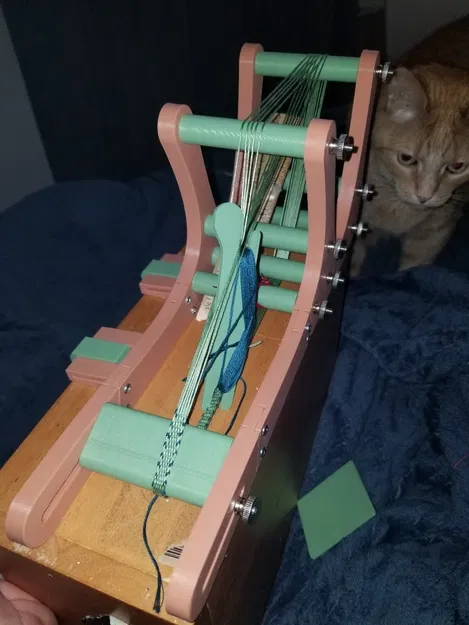

Như nhiều người dùng khác có góp ý, bản gốc không giữ được lực căng (tension), nhất là khi dùng sợi cotton. Mình đã chỉnh lại để có khung (frame) đầy đủ, giúp ngăn khung bị uốn/nhún (frame flex). Tiện đó mình làm thân rộng hơn một chút vì vấn đề torque không còn quá đáng ngại, nên giờ cần ốc M4 dài 100mm xuyên qua thân thay cho ốc M4x45. Mình cũng sửa vài chỗ giữ ê-cu (nut retainers) bị lệch, và xử lý toàn bộ lỗi mà file gốc tạo ra khi slice bằng PrusaSlicer 2.3.0 alpha4. Mình khuyên dùng knurled thumb nuts, hoặc ít nhất là wing nuts, để siết phần khung bên phải vì mỗi lần căng sợi dọc (warp) là phải tháo phần khung này ra.

Hướng dẫn in (Print instructions)

Mình in layer height 0.2mm, infill gyroid 40% (thật ra có thể tăng cao hơn), bằng Prusament PETG (pistachio green và terracotta light).

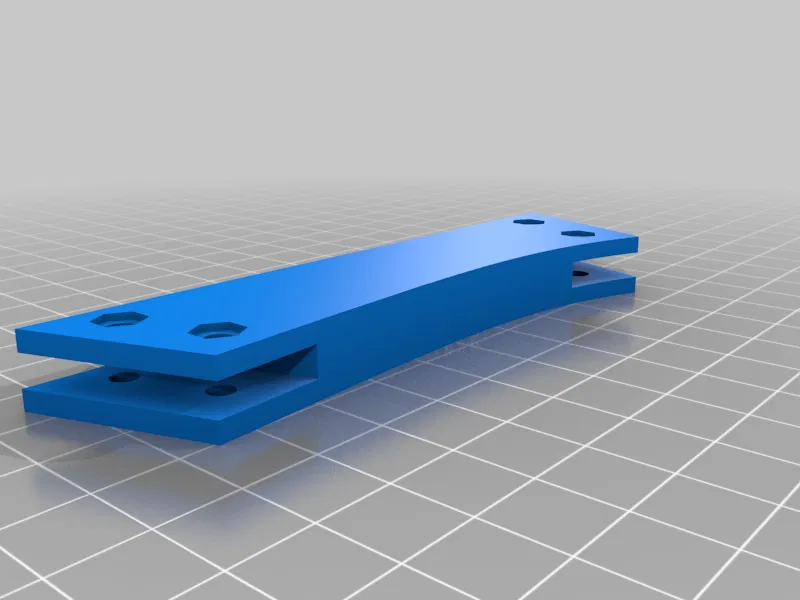

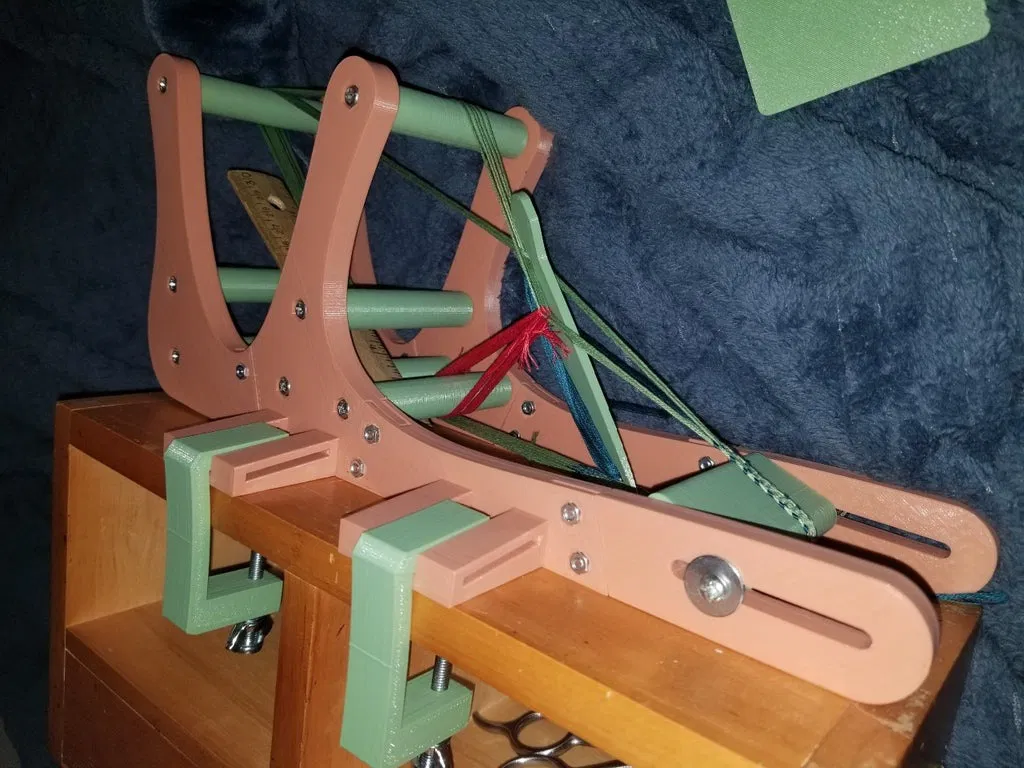

Supports khá mệt để gỡ ở các rãnh trên thân và các bracket kẹp (clamp brackets), nên hãy đặt support contact Z distance và XY separation “thoáng” tay một chút. Nếu bạn dùng C-clamps của thiết kế gốc, hãy in các phần thân body pieces 1–8. Mình không khuyến nghị in C-clamps bằng PLA.

Mình đề xuất in mọi thứ theo nhóm dựa trên chiều cao (grouped by height).

Sau khi in (Post-Printing)

Ghi chú chỉnh sửa (Modification notes)

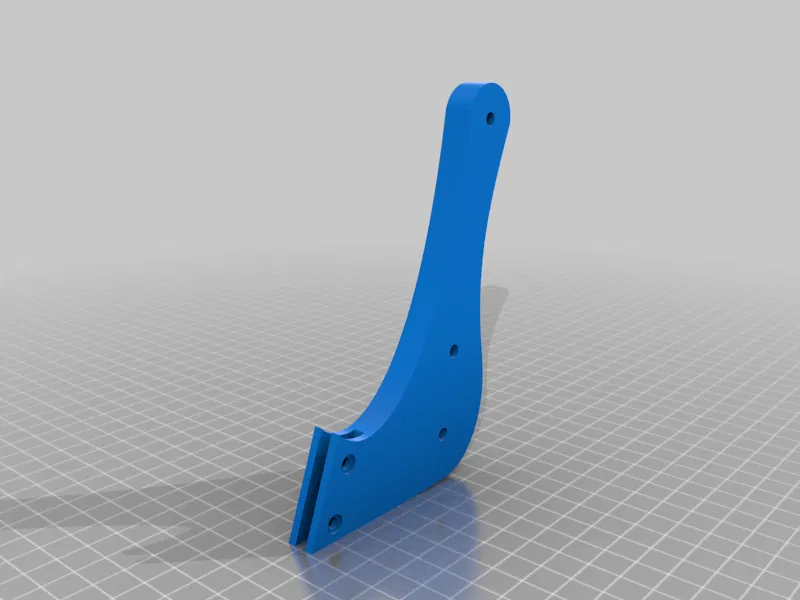

Phần thân (body) mới không phải bản mirrored, nên các nut retainers sẽ quay vào phía trong ở khung bên phải. Vì phía phải của khung phải tháo ra để warp khung, mình đặt ê-cu nằm giữa các ống (tubes) và khung bên phải. Bạn có thể xoay ê-cu để canh khớp hoàn toàn với nut retainers, hoặc nới/ream lỗ rộng hơn ê-cu một chút như mình làm.

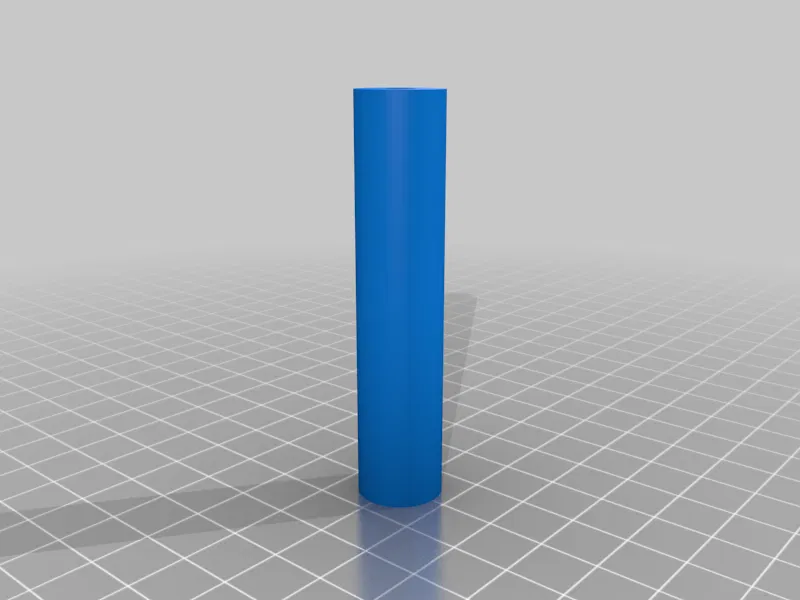

Nếu bạn muốn dùng ốc M5 xuyên qua thân, mình đã làm ống đủ rộng cho M5, nhưng phần frame và tensioner sẽ cần khoan rộng thêm.

Mình rất khuyên bạn chuẩn bị sẵn vài con ốc M3 ren suốt (full thread) dài hơn để kéo ê-cu vào đúng các hốc (recesses) khi cần.

Căng sợi dọc (Warping the frame)

Khi bắt đầu warp khung, hãy để ốc tensioner nằm giữa rãnh (slot) rồi siết lại, vì bạn sẽ cần nhả bớt lực căng để canh khung bên phải khớp với các ốc xuyên qua ống. Mình thích dùng 2 con knurled thumb screws trên ốc tensioner để làm chốt giữ ren (thread holder) khi thêm heddles hoặc đổi màu warp. Xin lỗi vì mình quên thêm starter screw, nhưng dùng một miếng băng keo (tape) cũng hiệu quả tương tự. Cấu hình warp sẽ cho ra khoảng 30cm đến 100cm chiều dài warp có thể sử dụng, tùy bạn warp trên bộ ống nào.
