Mẫu thuyền RC (RC Boat model)
Mẫu thuyền câu cá điều khiển từ xa dùng ngoài trời (chạy hồ). Kích thước ~68×20,5×28 cm, thiết kế in được trên MK3. Khuyến nghị PETG. Hỗ trợ 2 lựa chọn motor DC 130 hoặc 540, kèm hướng dẫn lắp servo bánh lái và chân đế.
Mô tả

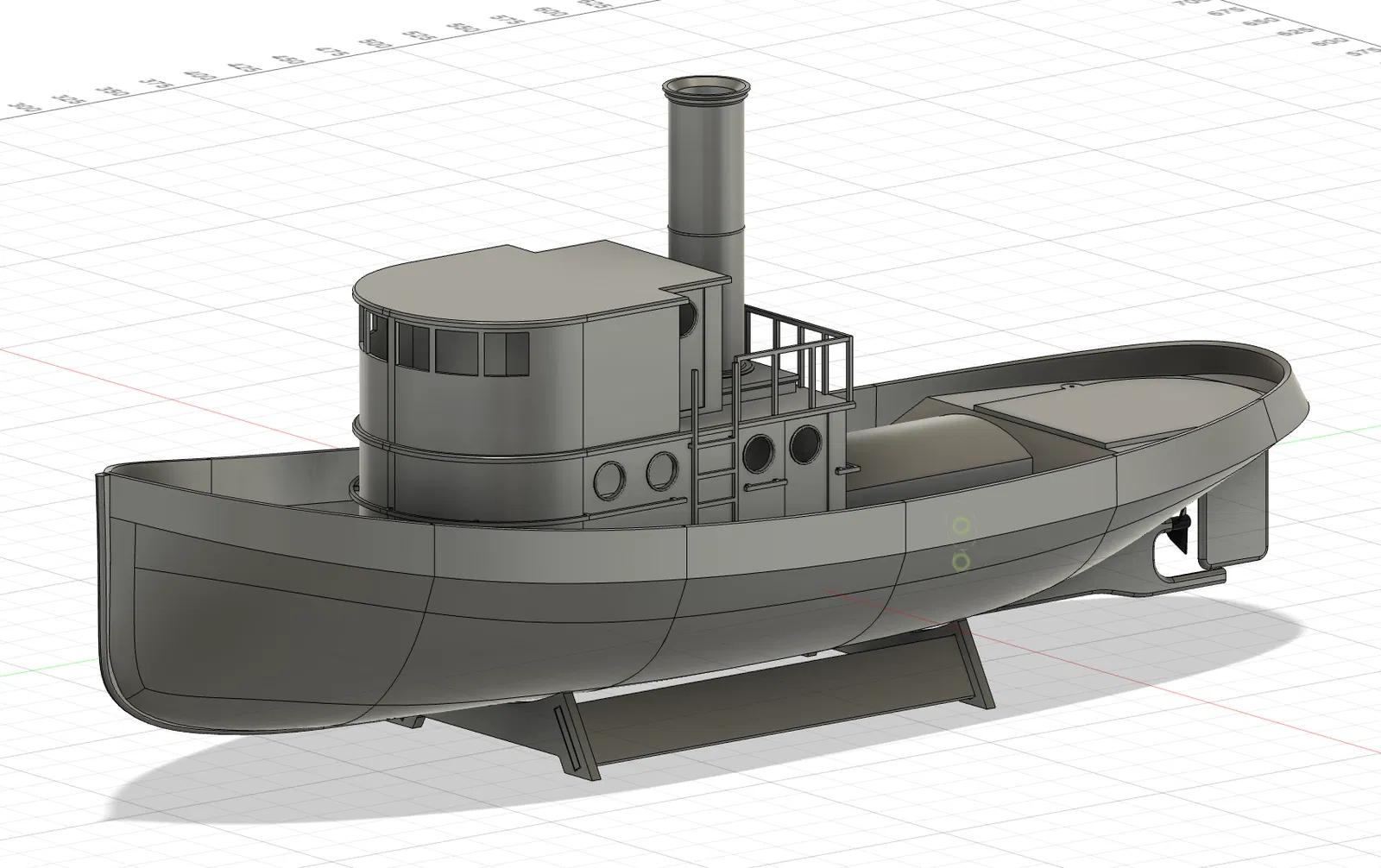

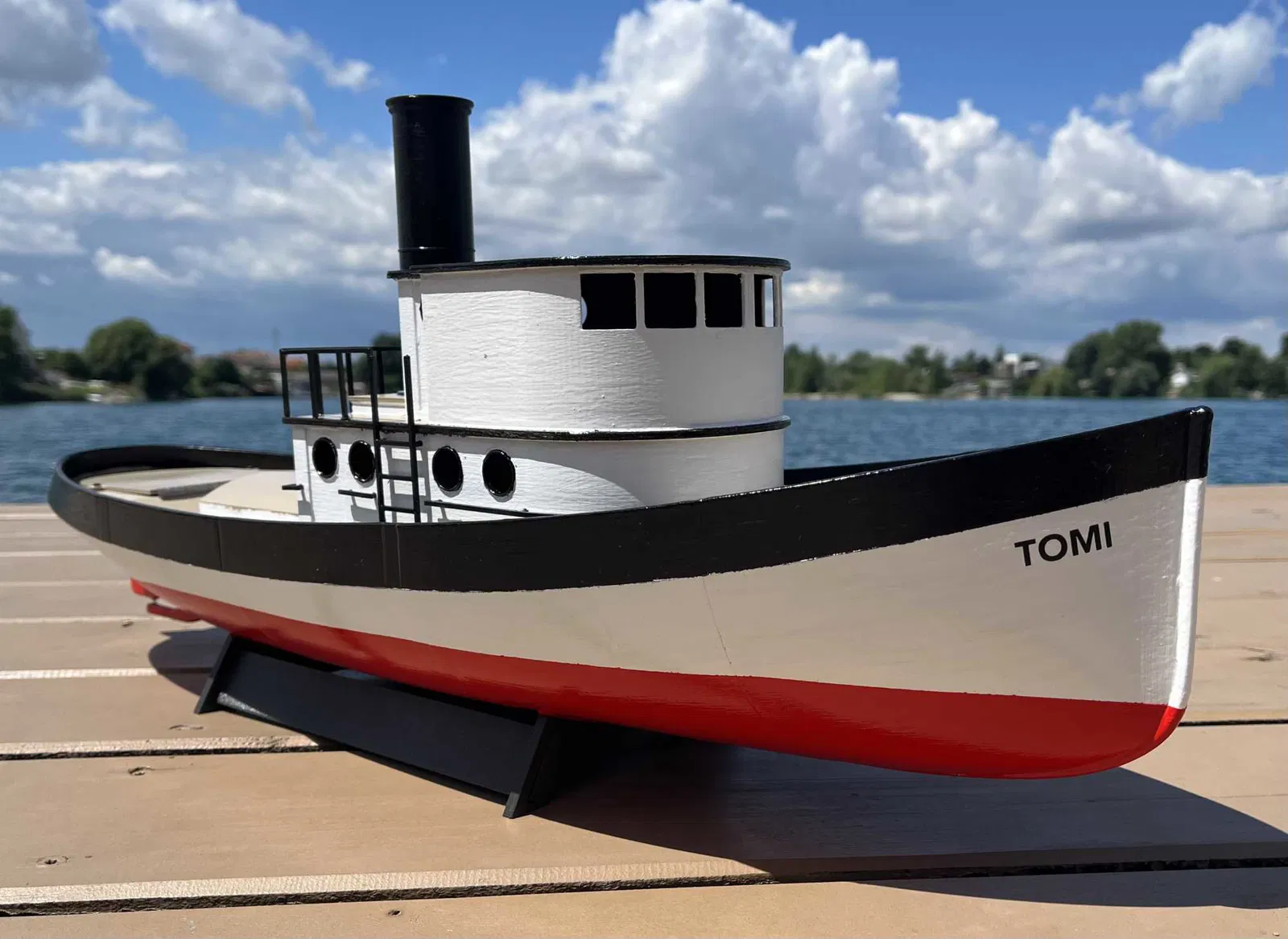

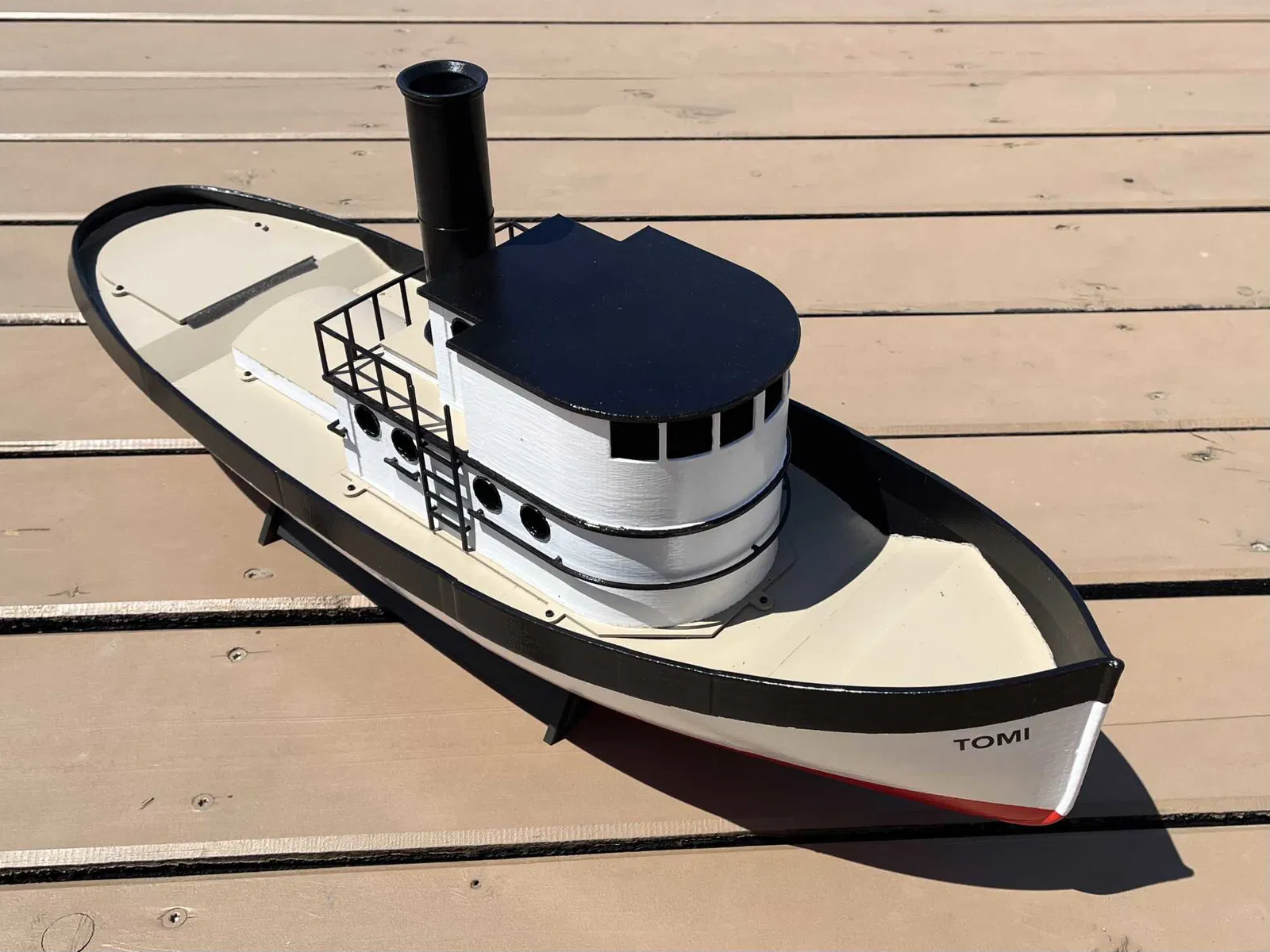

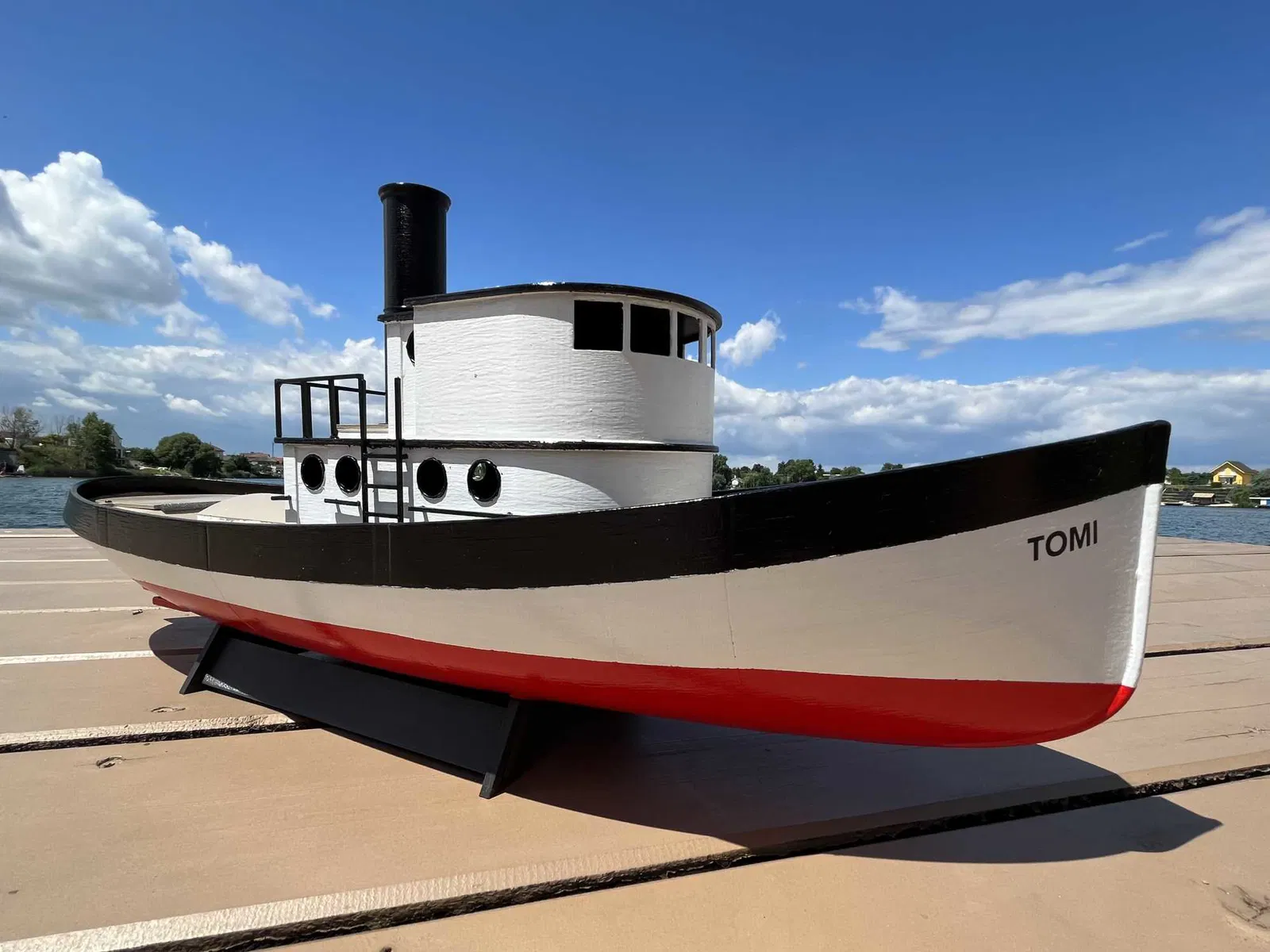

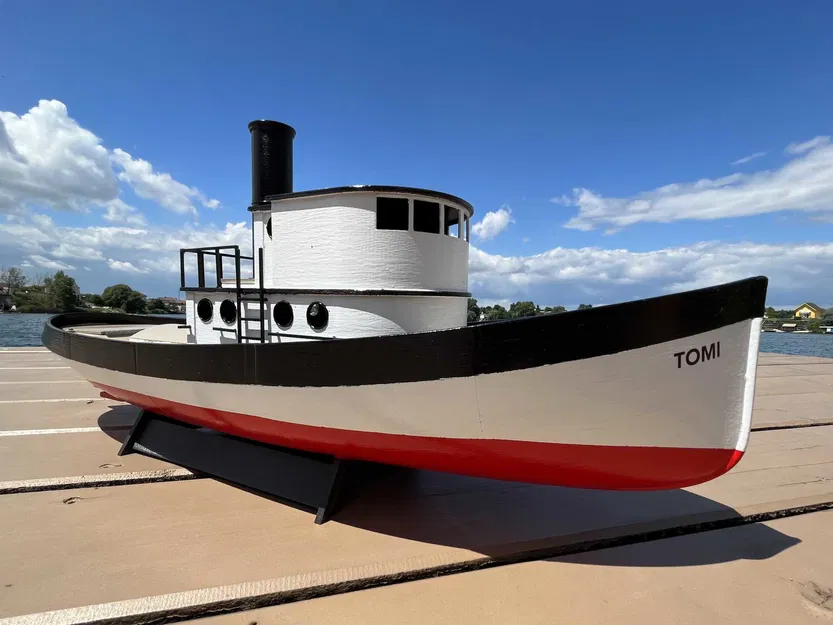

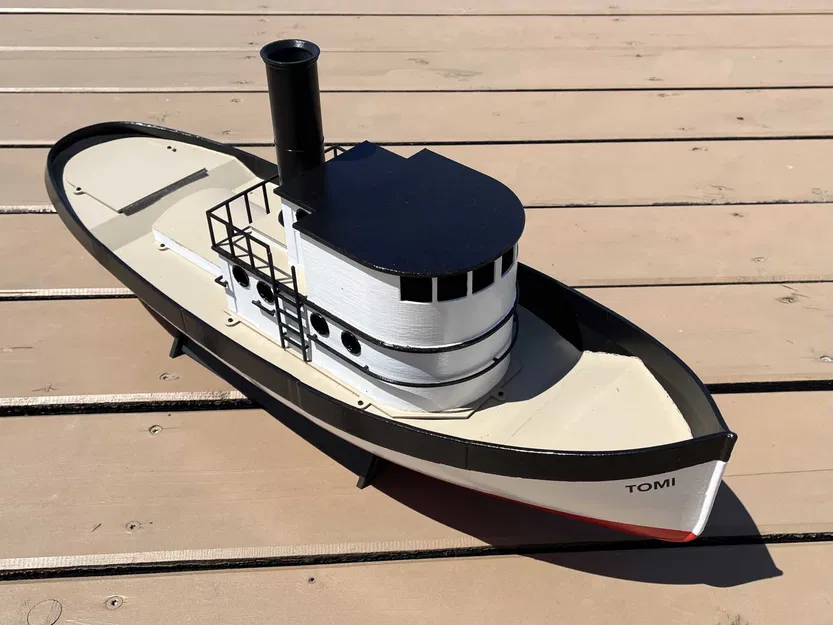

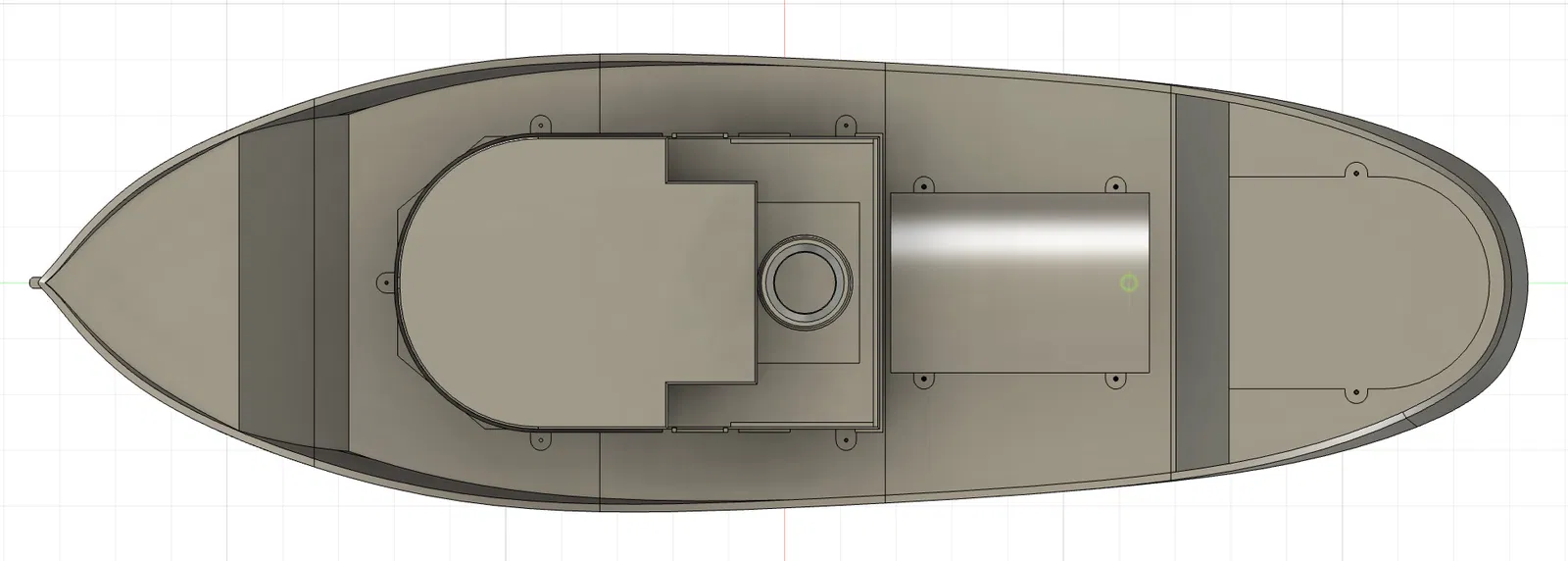

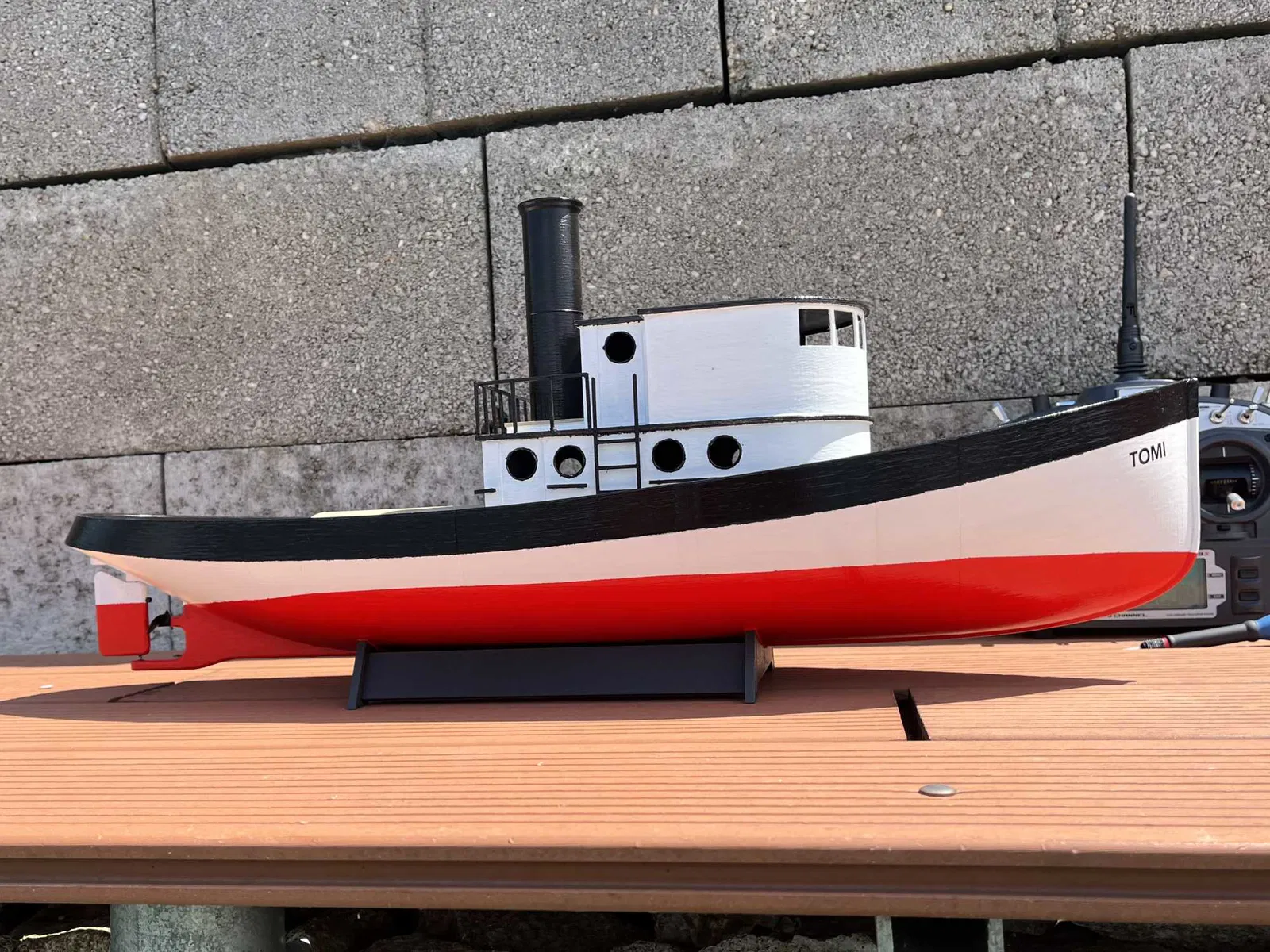

Một chiếc thuyền câu cá điều khiển từ xa (radio-controlled) phù hợp để chạy ngoài trời, ví dụ như trên hồ. Thuyền dài gần 68 cm, rộng 20,5 cm và cao khoảng 28 cm. Một số phần của thuyền được thiết kế để có thể in trên máy in MK3. Vì mình dự tính dùng thuyền vào mùa hè trên hồ nên mình chọn filament PETG để chịu nhiệt tốt hơn. Có hai lựa chọn để lắp DC motor size 130 (Hình 1) hoặc 540 (Hình 4).

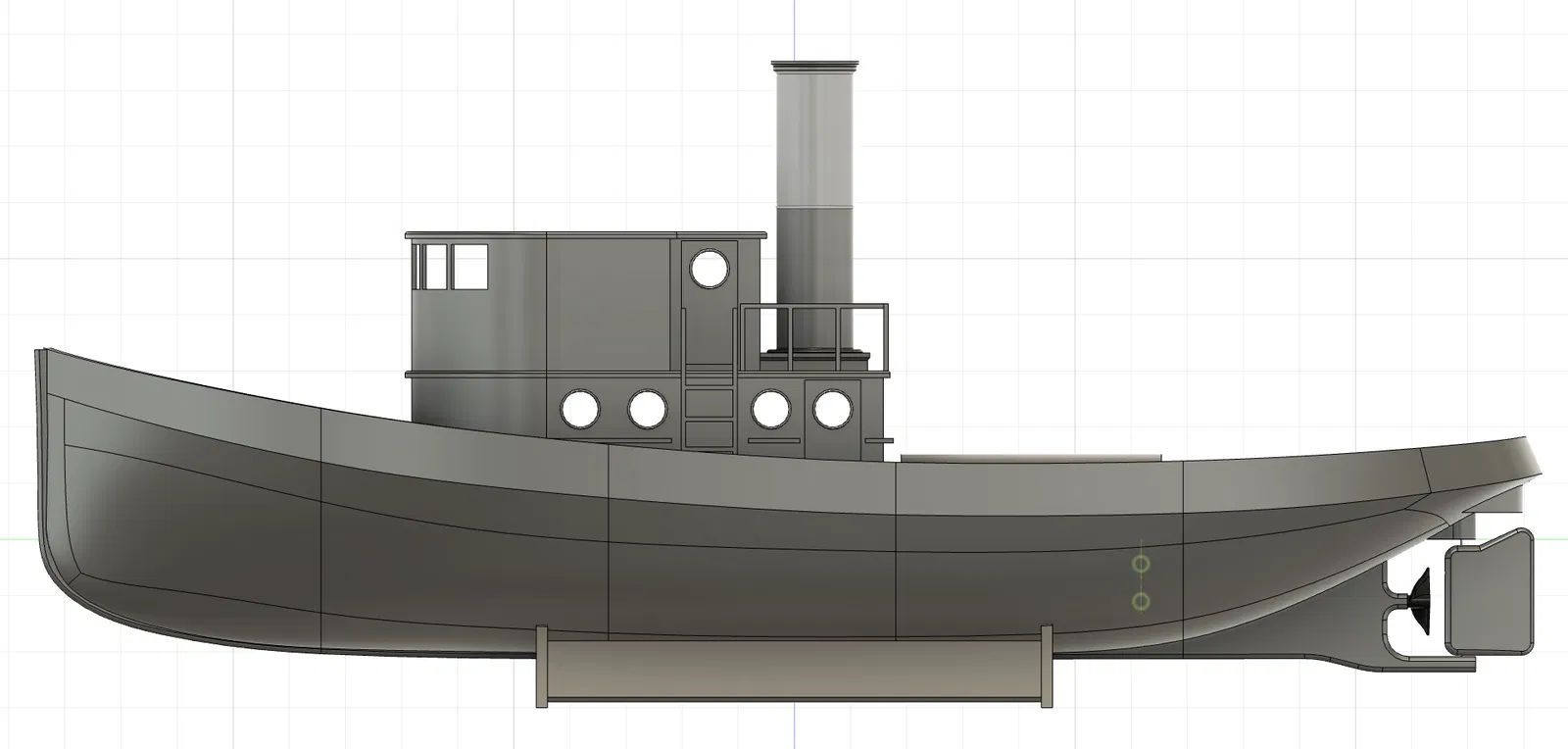

Thân thuyền gồm 5 phần cần dán keo lại với nhau. Mỗi phần đều có lỗ cho chốt căn chỉnh (alignment pins). Các phần sau cần có cho thân tàu:
- Body cut 1
- Body cut 2
- Body cut 3
- Body cut 4
- Body cut 5
Cabin gồm các phần sau và cần dán keo lại với nhau:
- Cabin main 1st floor
- Cabin main 2nd floor
- Cabin main roof
- Handrail
- Smokestack
Các phần sau dùng để che các lỗ lắp đặt cho động cơ và bánh lái:
- Rudder cover
- Cabin small
Các nắp che và cabin được bắt lên thân bằng vít M2x10.

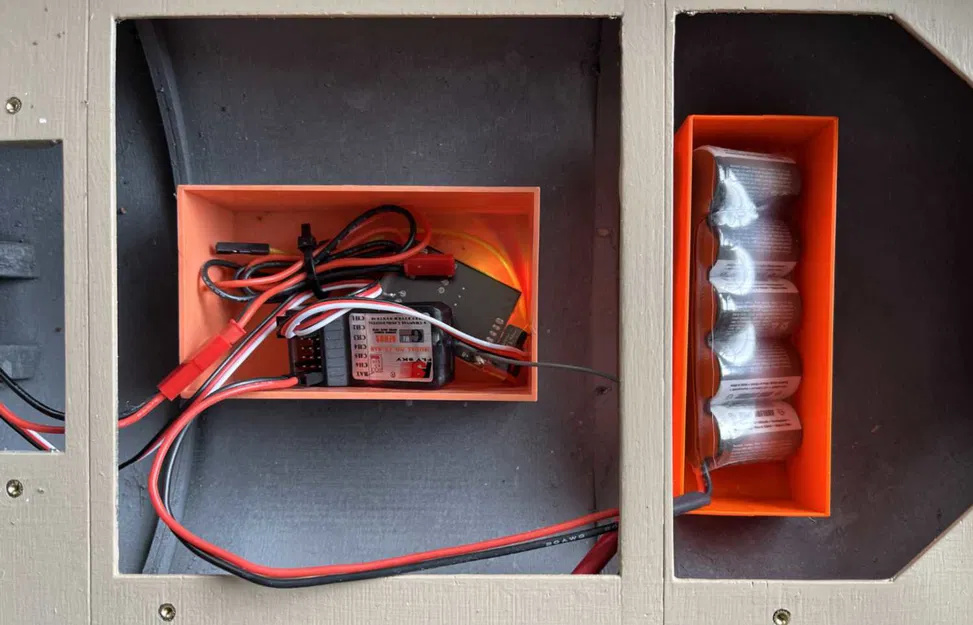

Có các phần để chứa pin và electronics:
- Small box
- Big box
Option 1 - DC motor 130

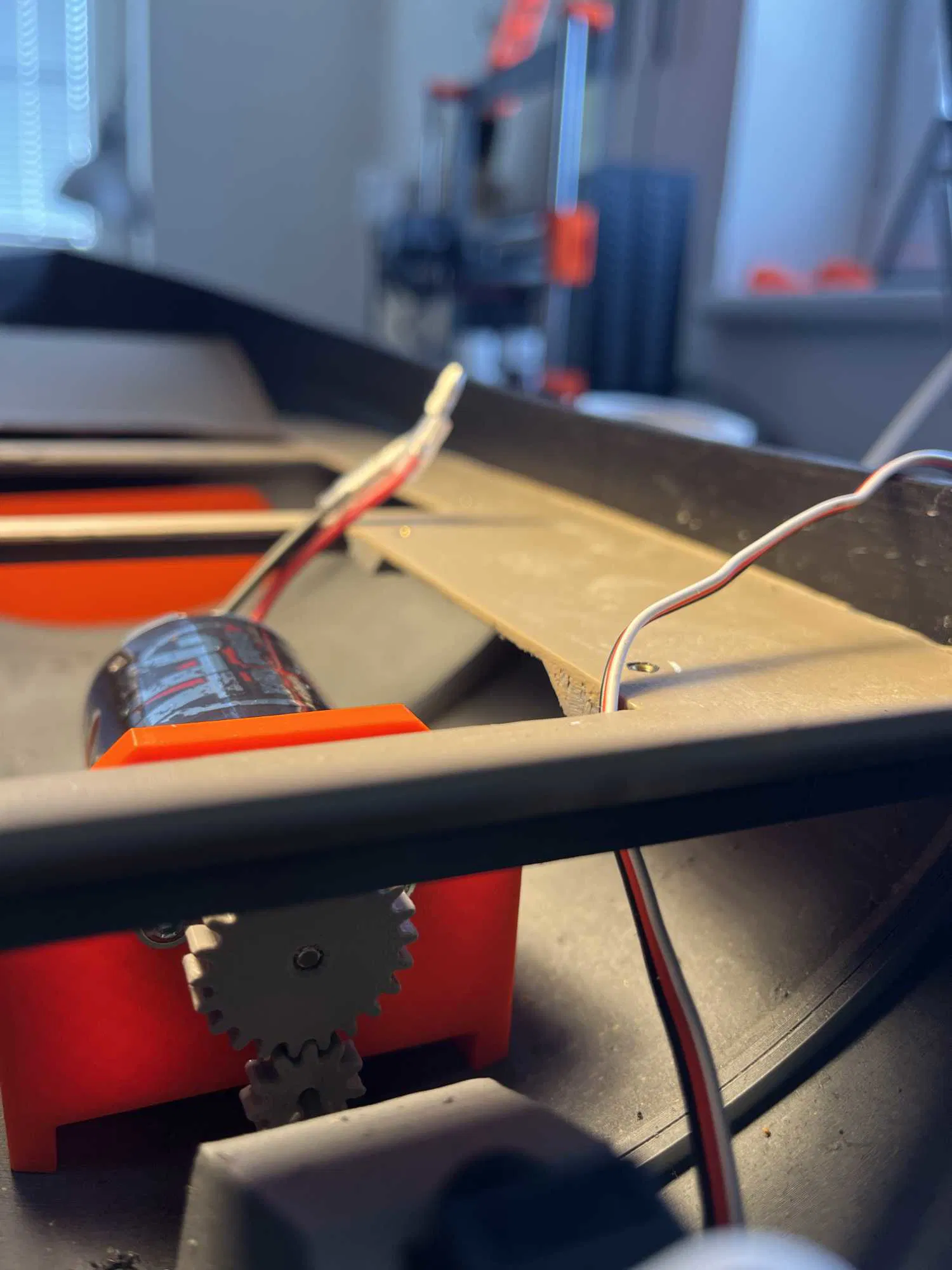

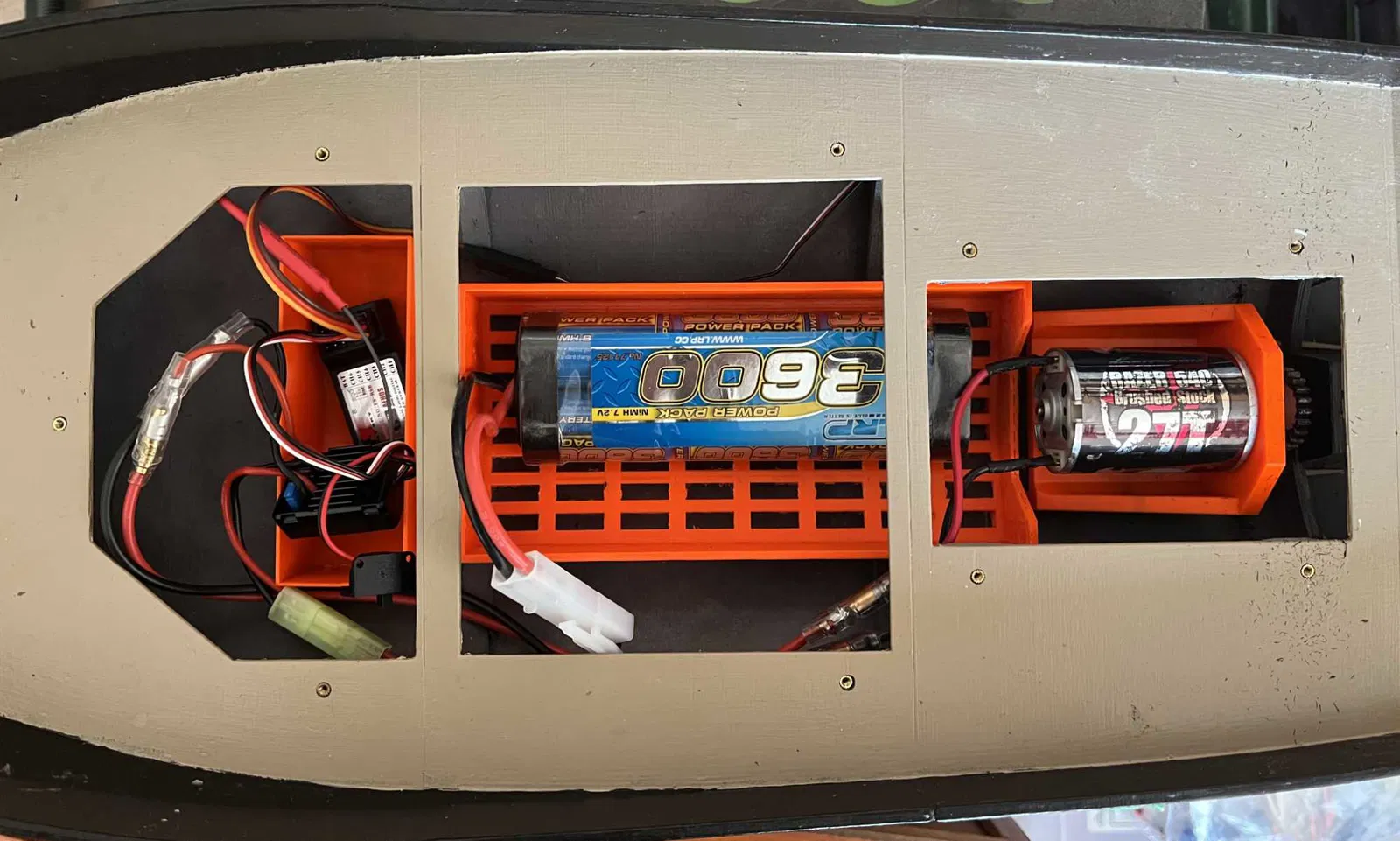

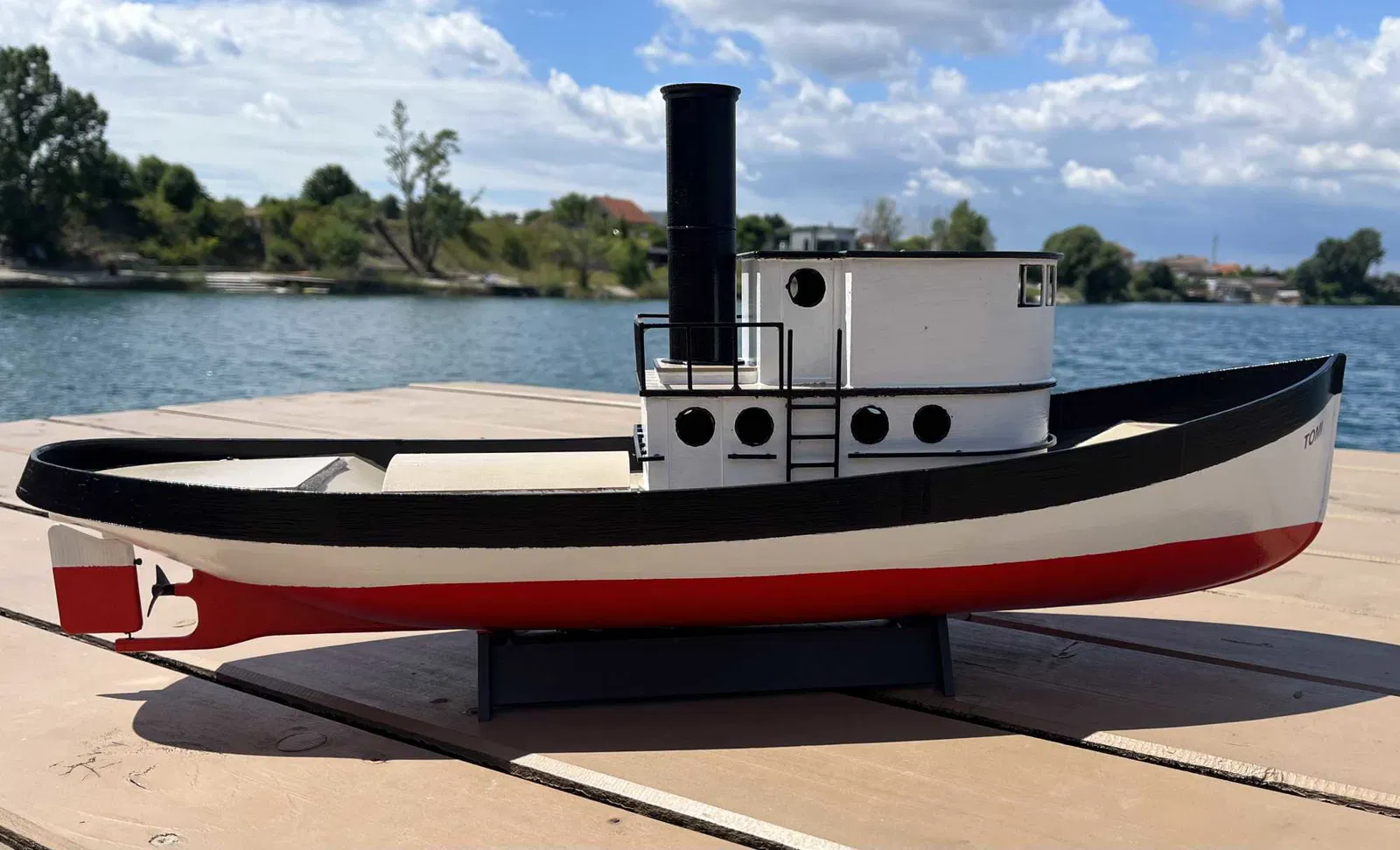

Fig. 1: Tùy chọn với DC motor 130
Bộ motor (5A Brushed ESC Rc Boat Motor Drive Set with copper coupling, shaft and propeller) có thể đặt từ:

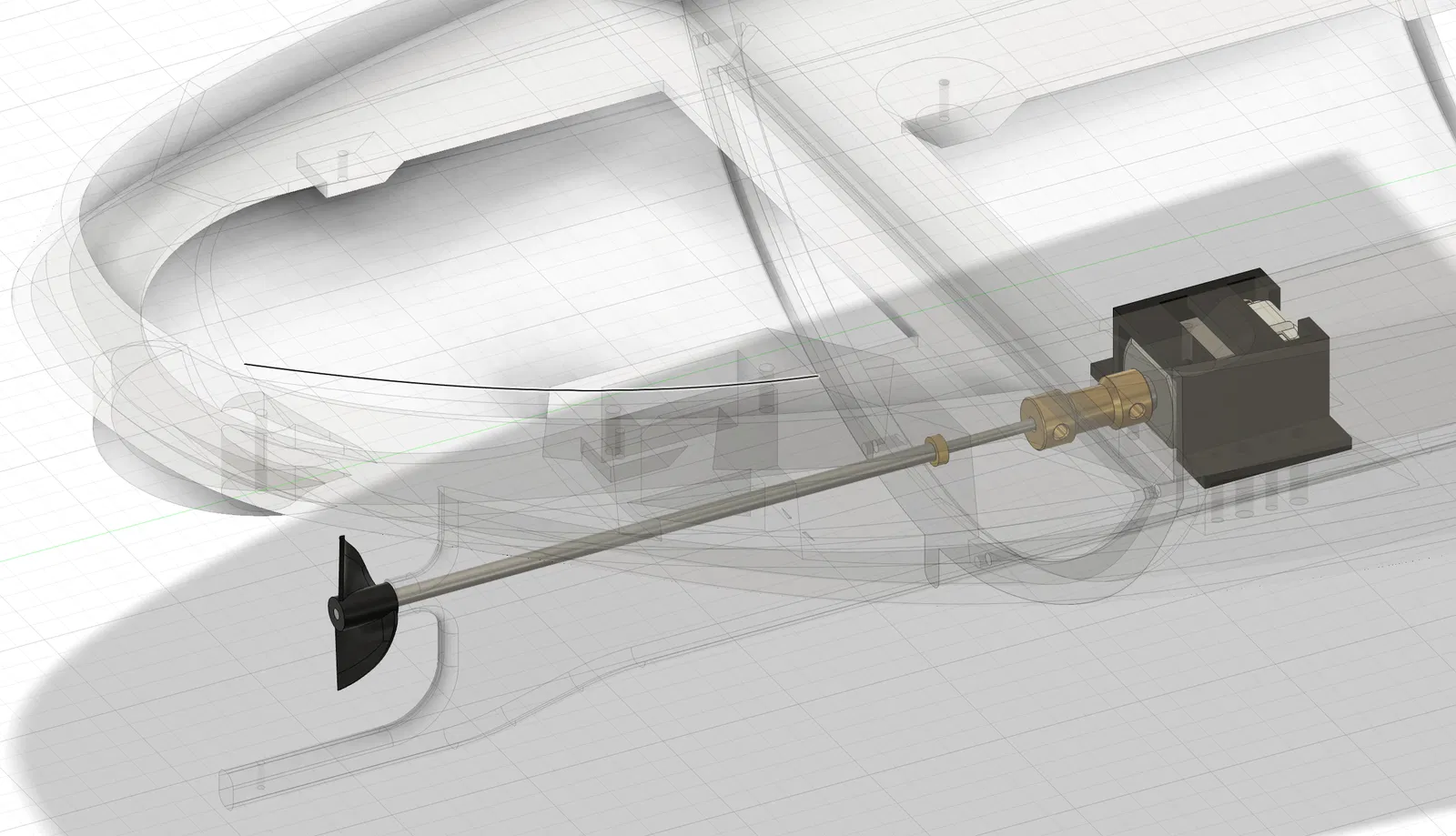

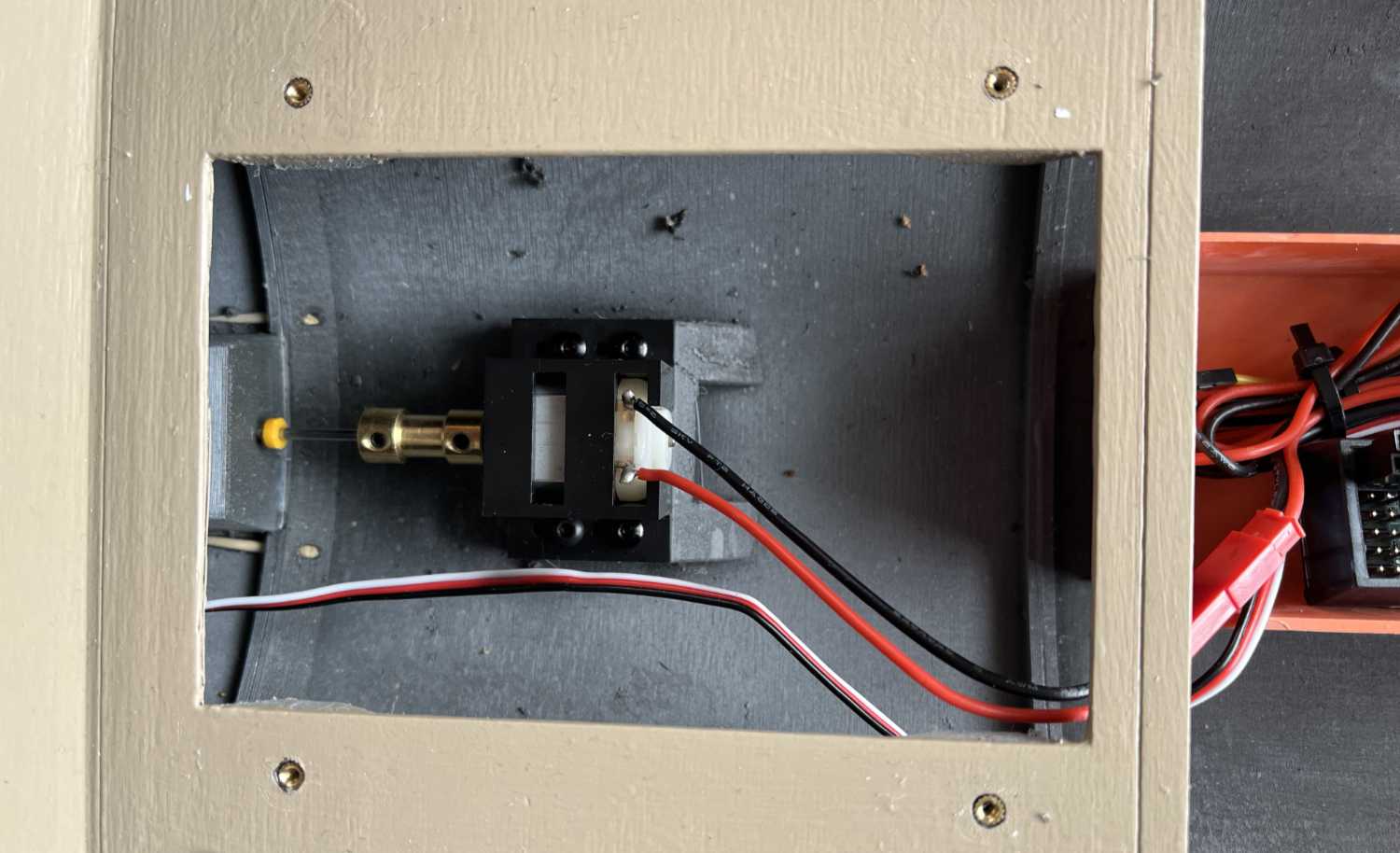

Fig. 2: Góc nhìn lắp đặt DC motor 130

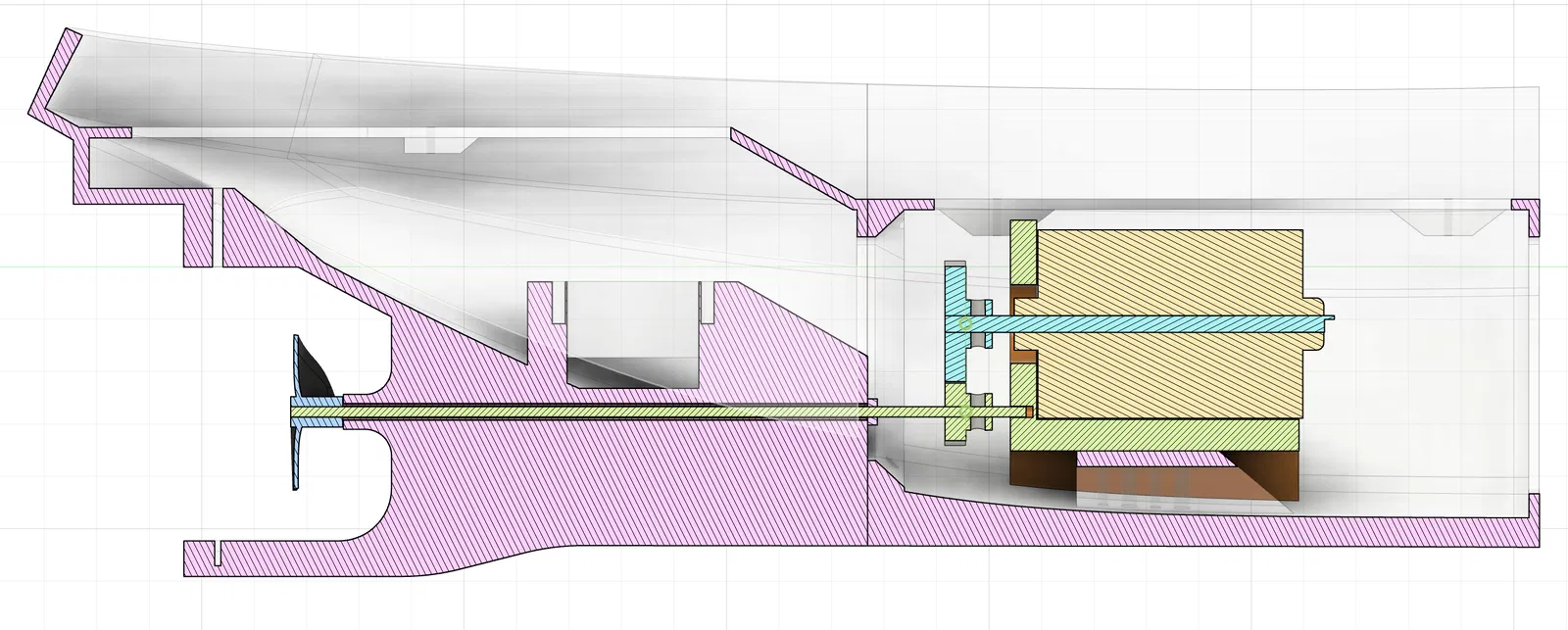

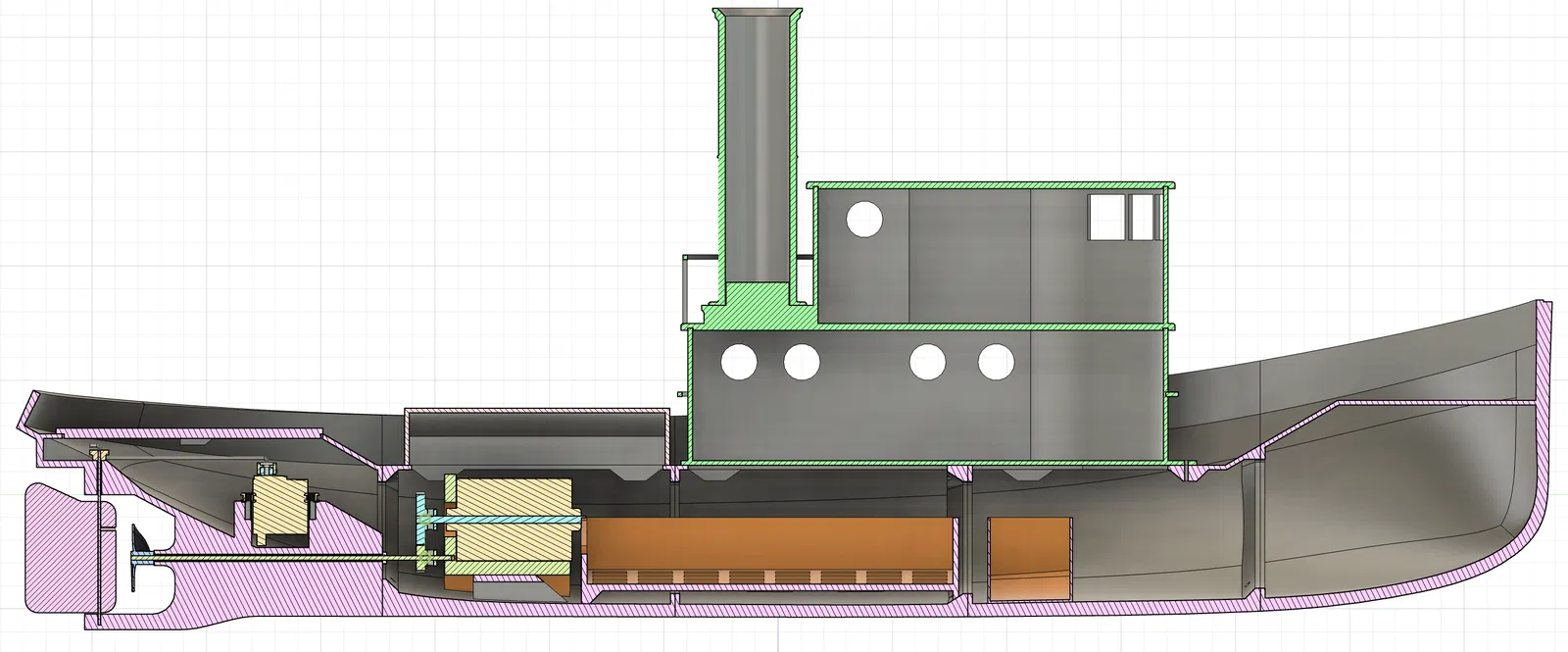

Fig. 3: Góc nhìn cắt lớp cạnh bên DC motor 130
Option 2 - DC motor 540
Sử dụng DC Motor 540 27T với ESC HIMOTO HM03058.
https://www.rcsvet.sk/auto-lodni/19415-himoto-elektronicky-regulator-auta-1-16-4894220003547.html
Cần in thêm các chi tiết để gắn motor và bánh răng. Bánh răng được in bằng vật liệu PC để bền hơn.
- 540_adapter
- Gears_Motor_540

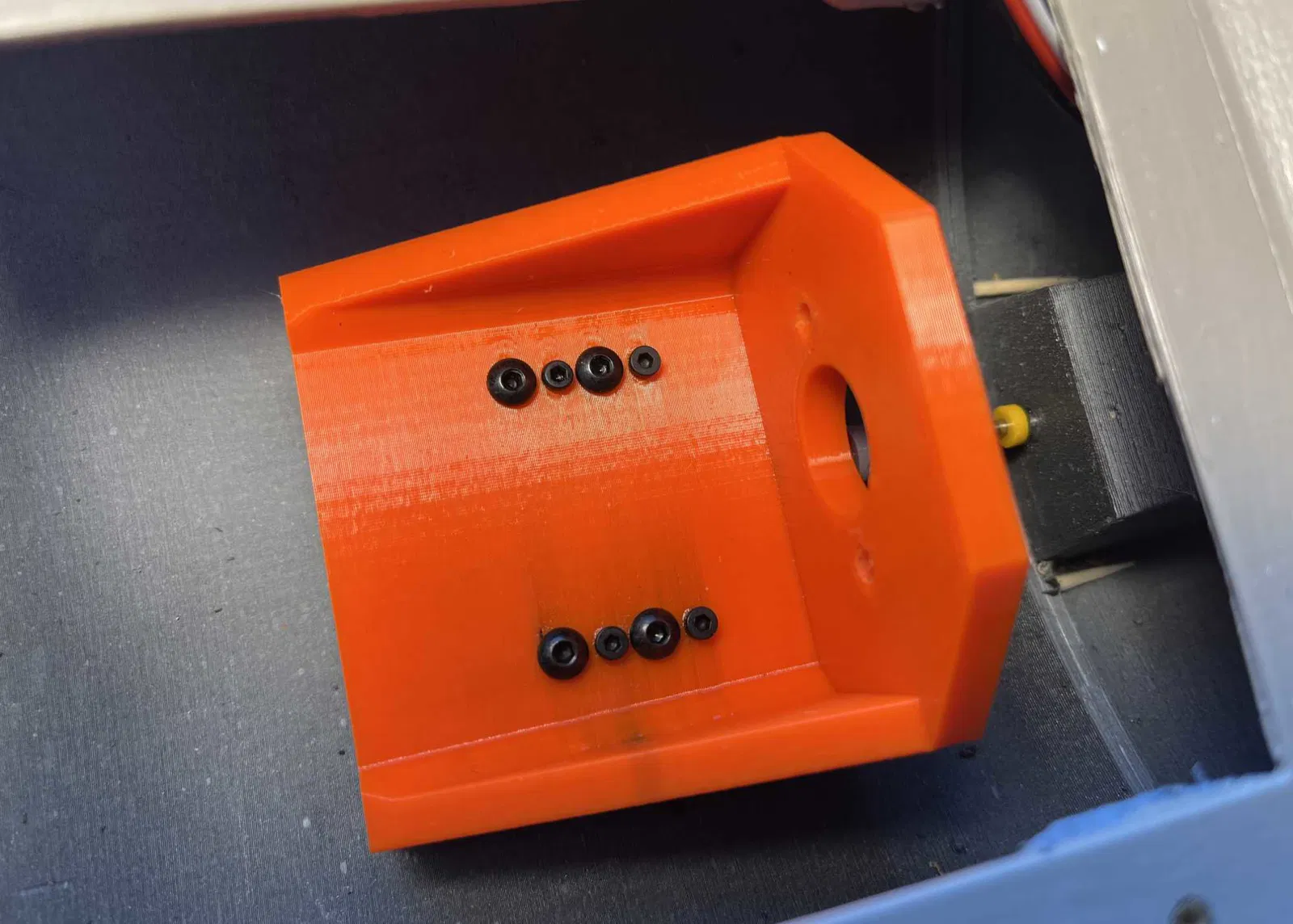

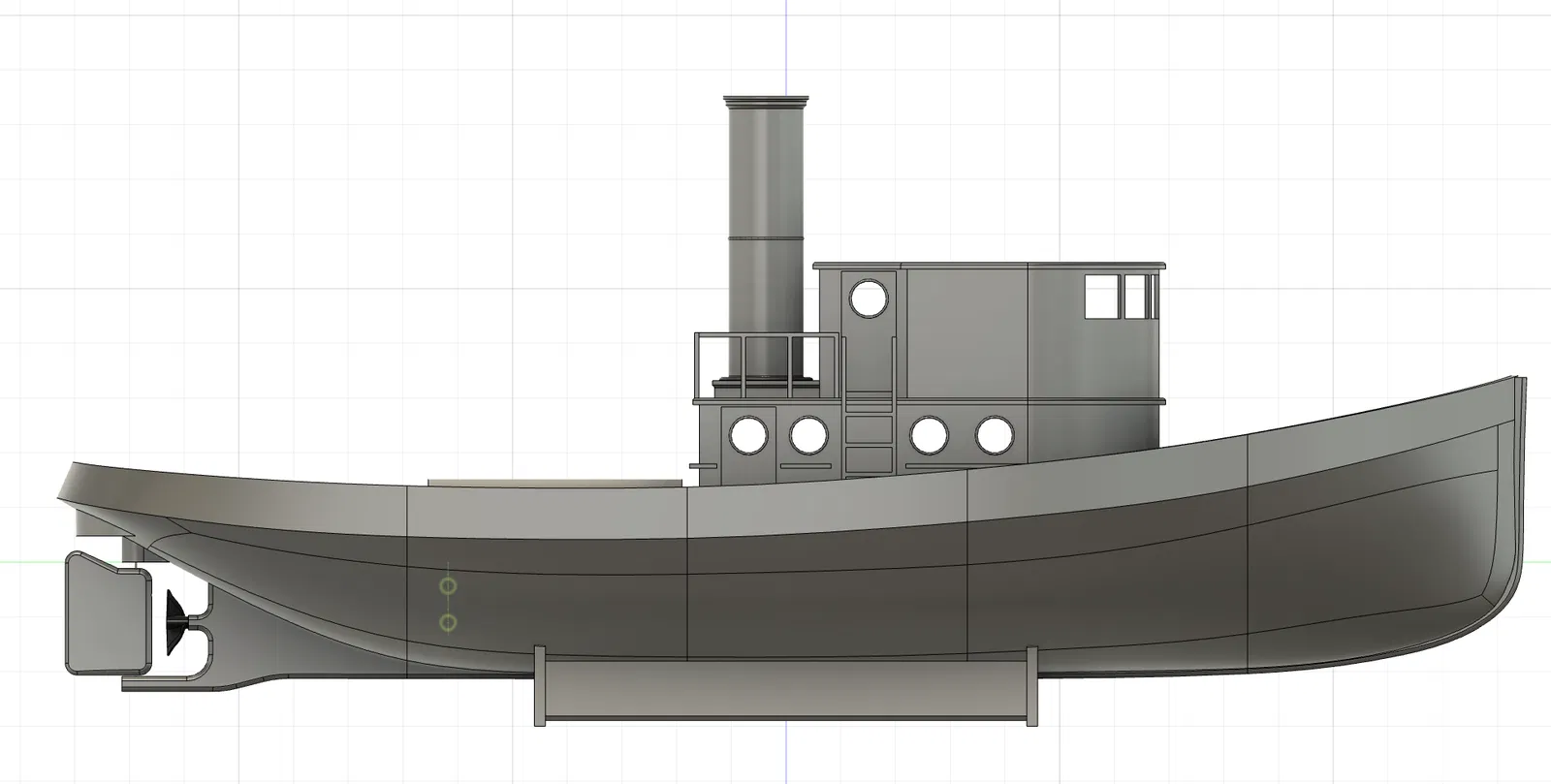

Fig. 4: Tùy chọn với DC motor 540

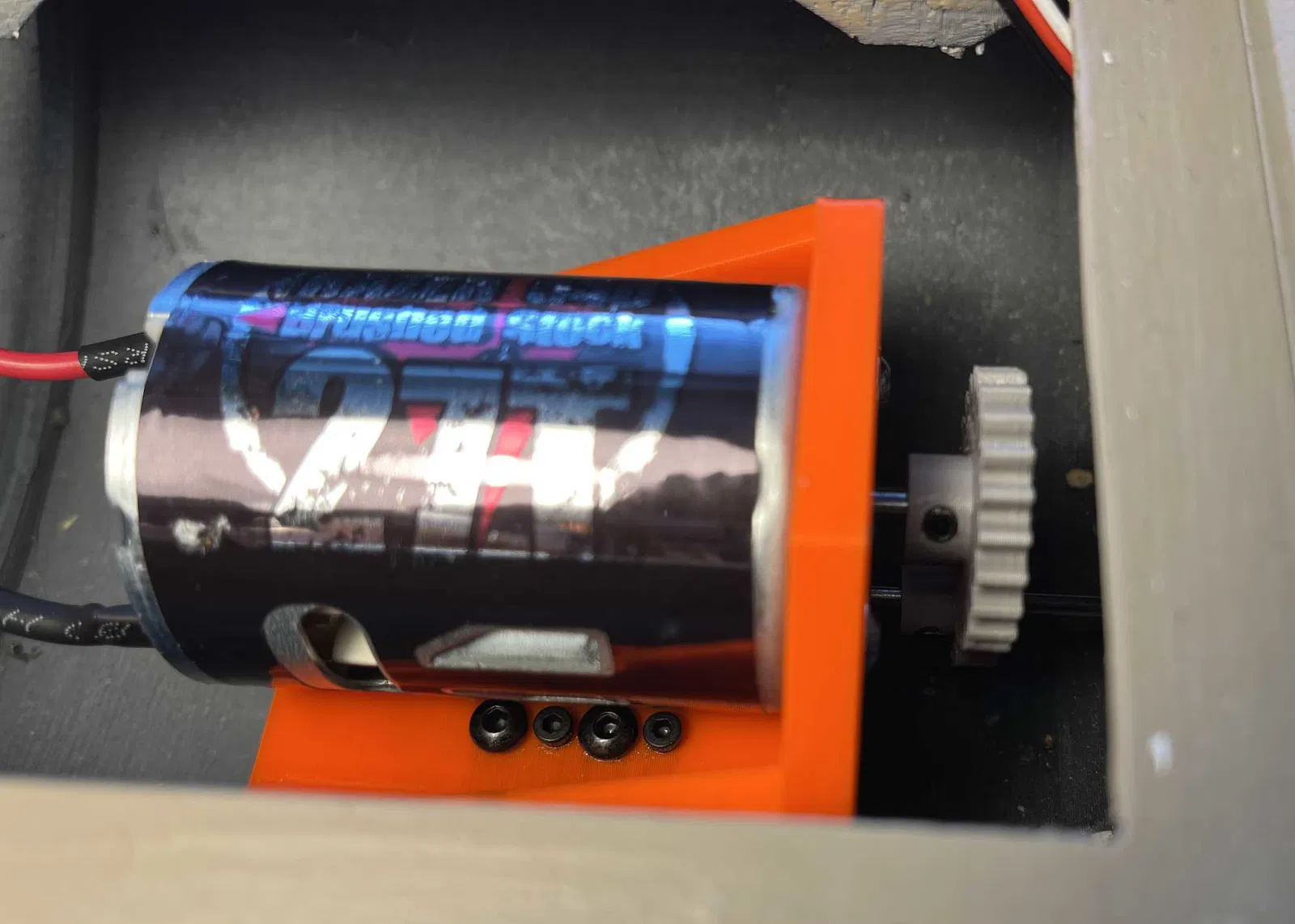

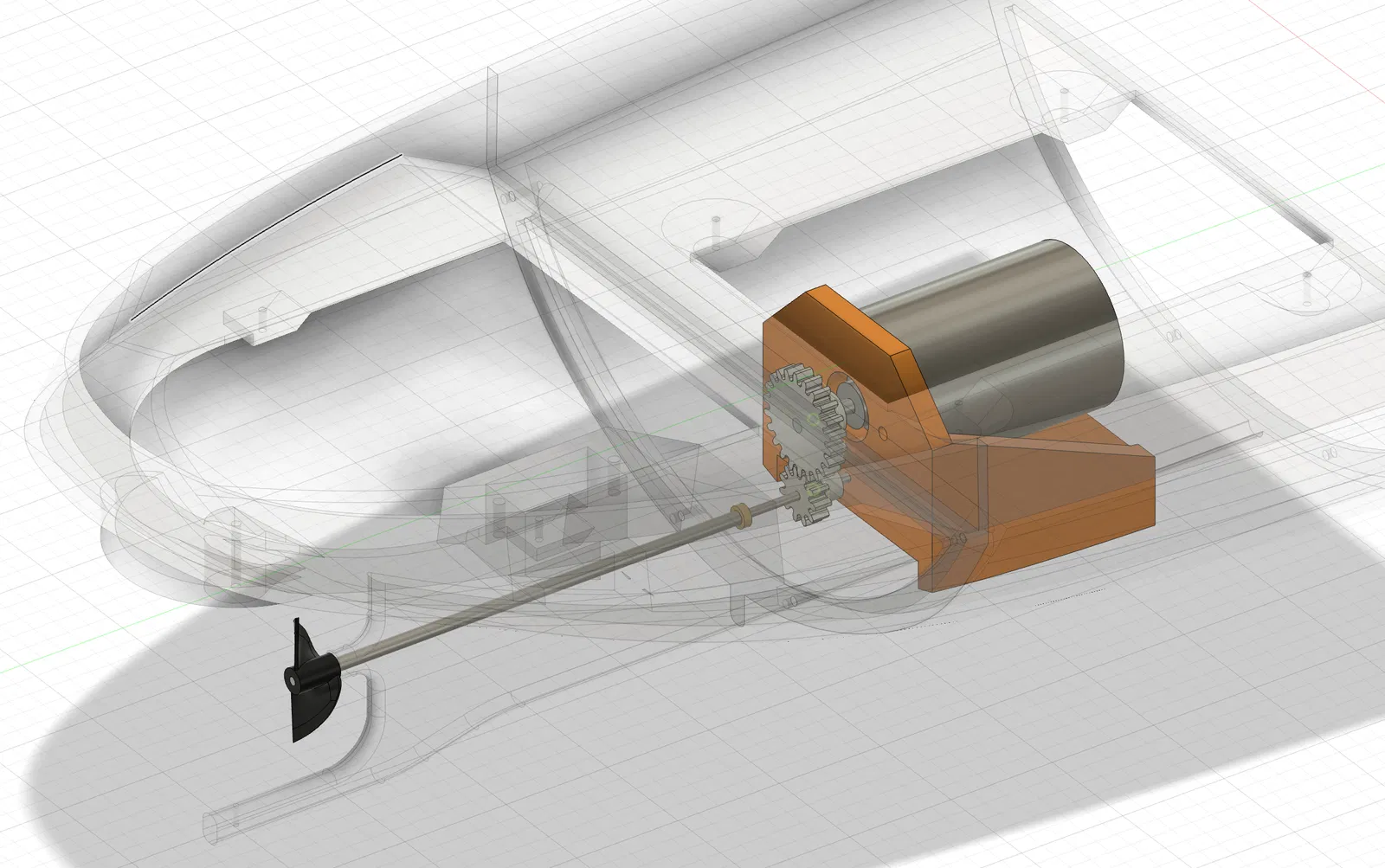

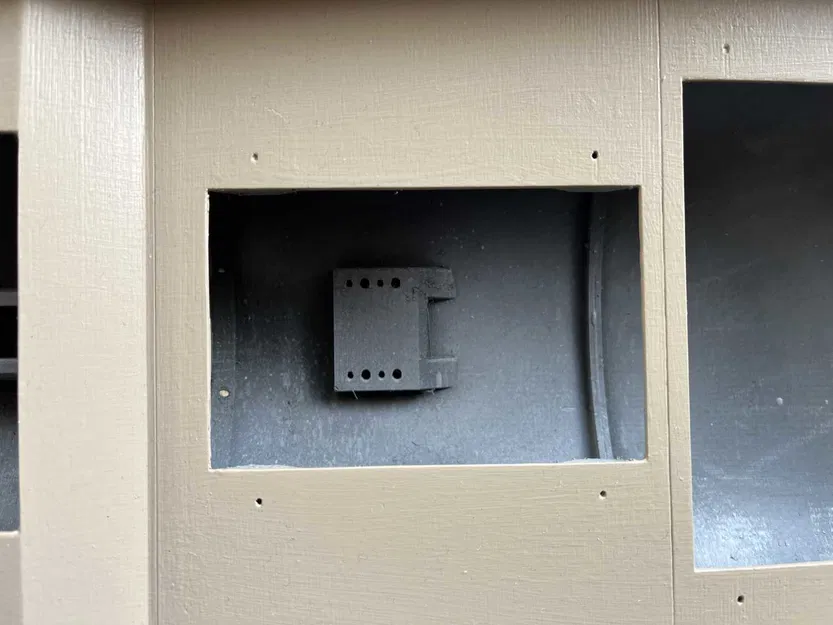

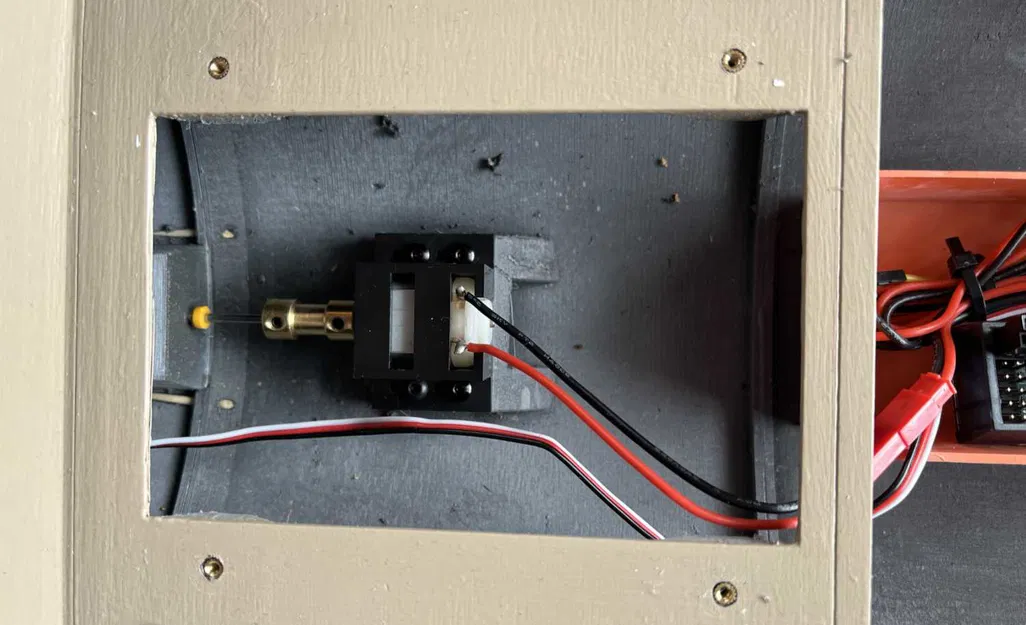

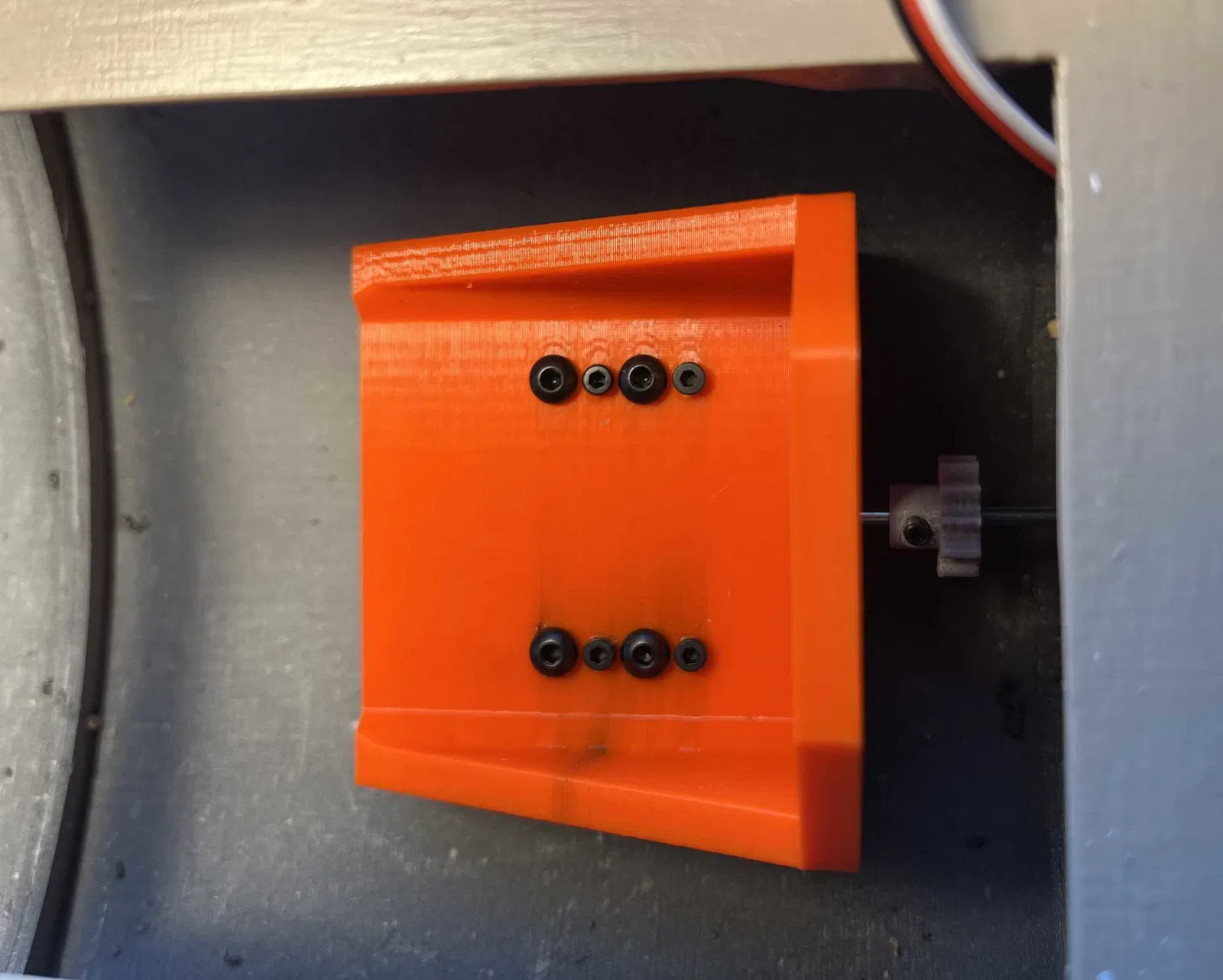

Fig. 5: Góc nhìn lắp đặt DC motor 540

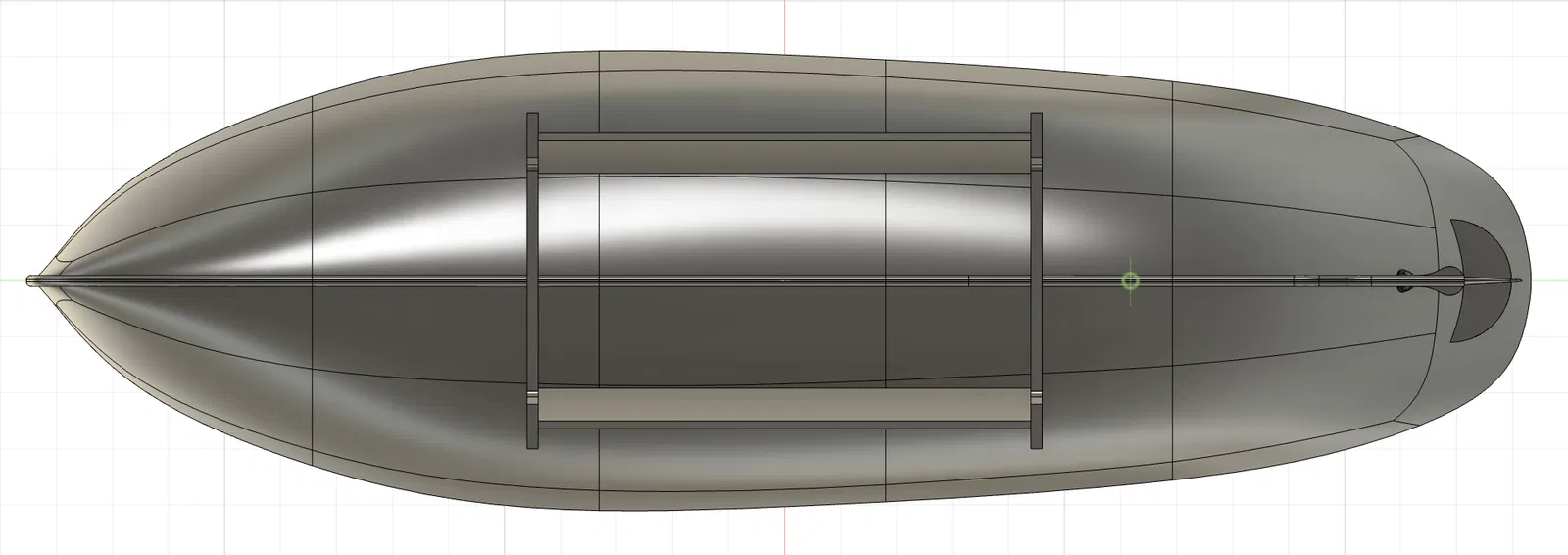

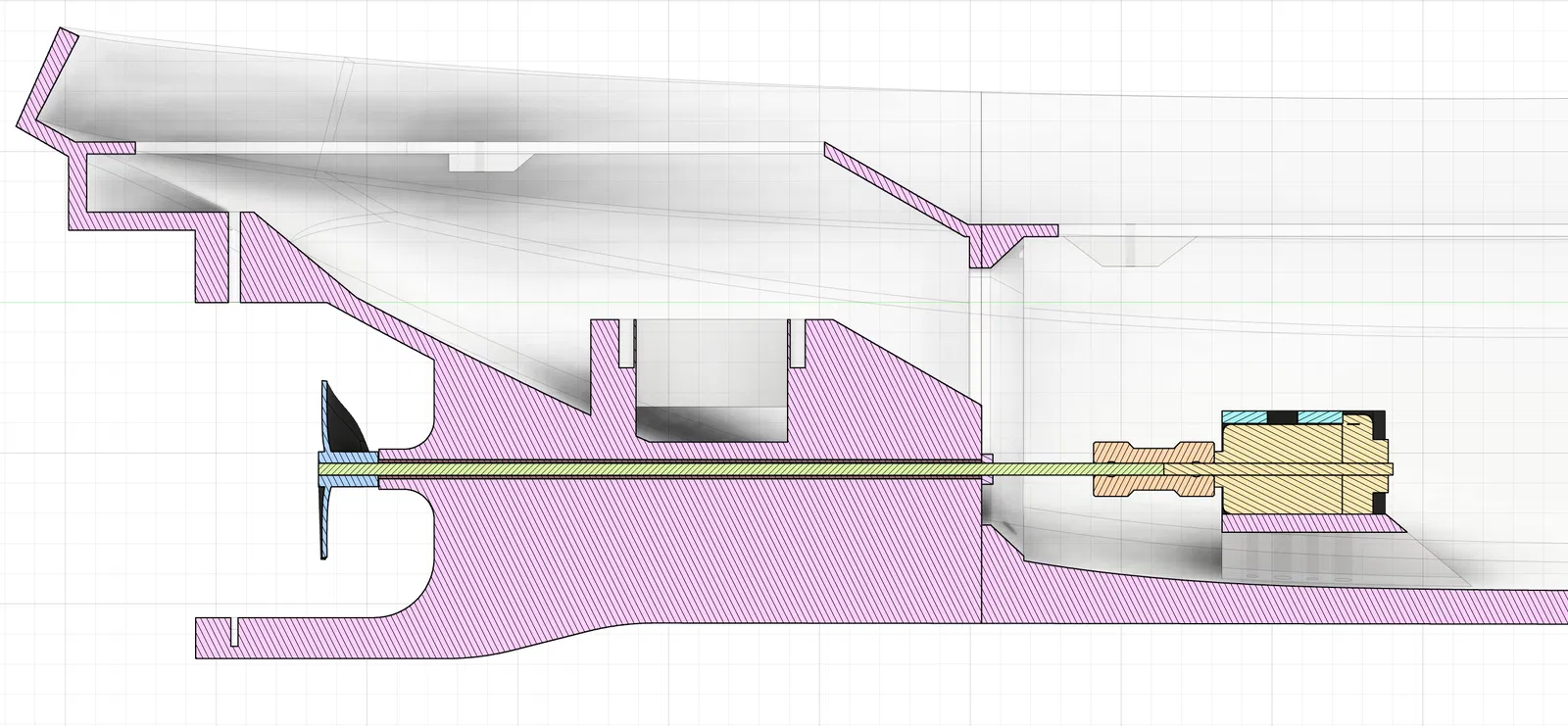

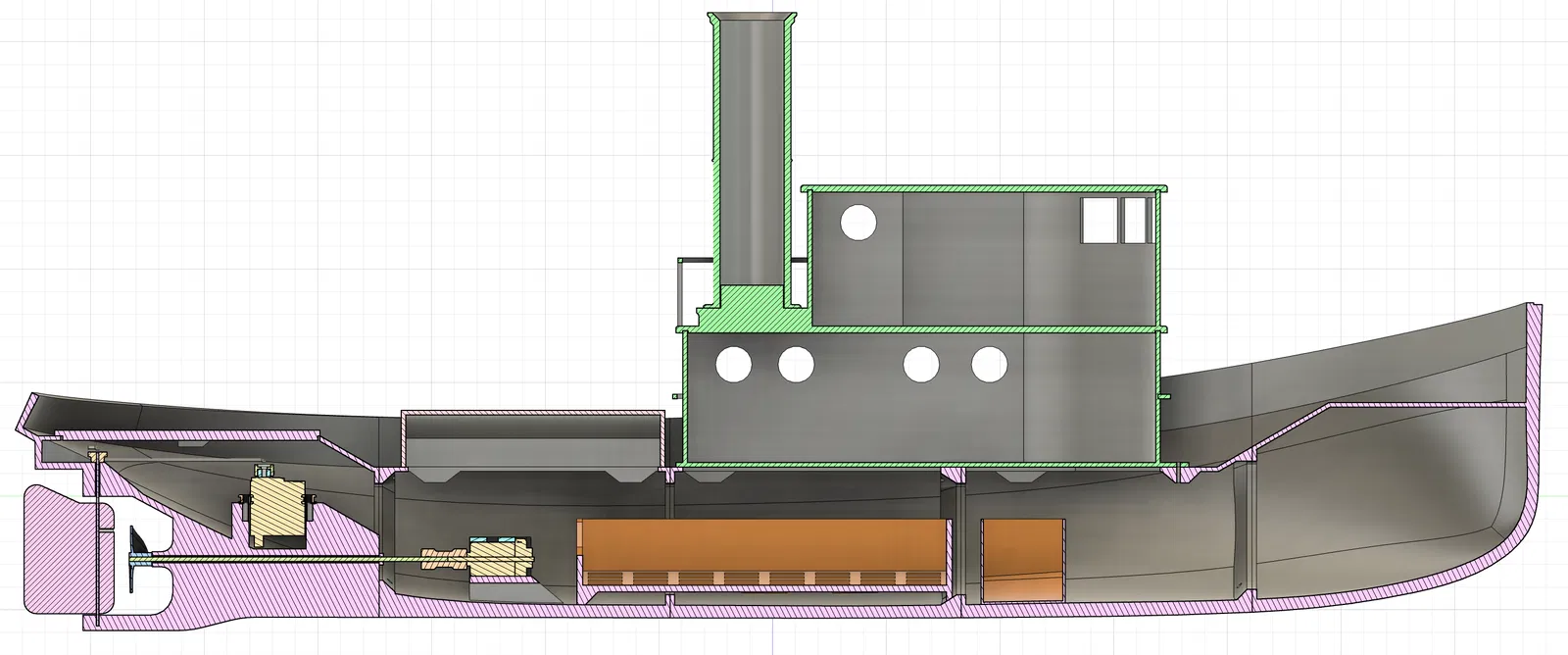

Fig. 6: Góc nhìn cắt lớp cạnh bên DC motor 540
Lắp bánh lái và servo
Dùng mini waterproof servo để điều khiển bánh lái.
Các phần sau cần có để lắp ráp bánh lái và lắp servo:
- Rudder parts

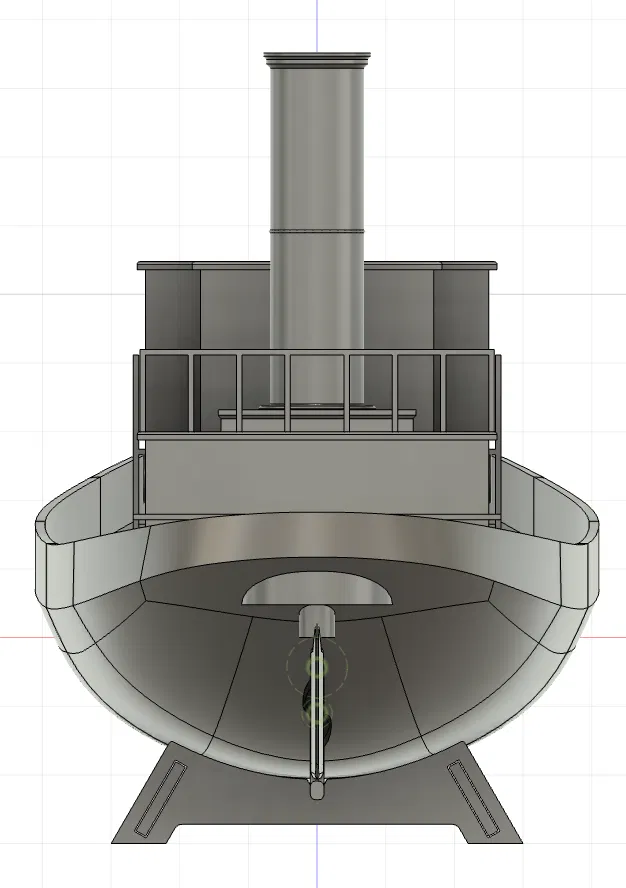

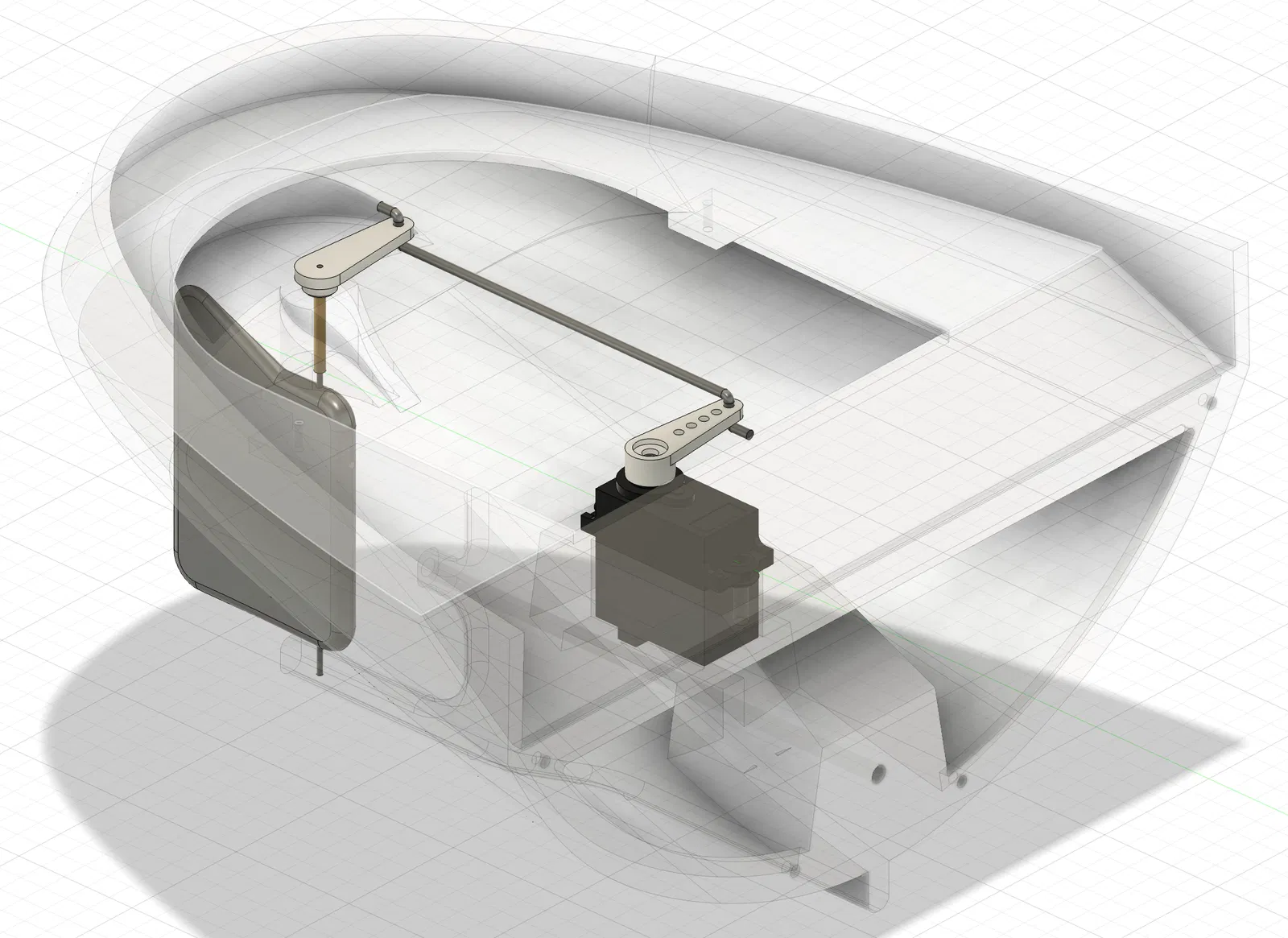

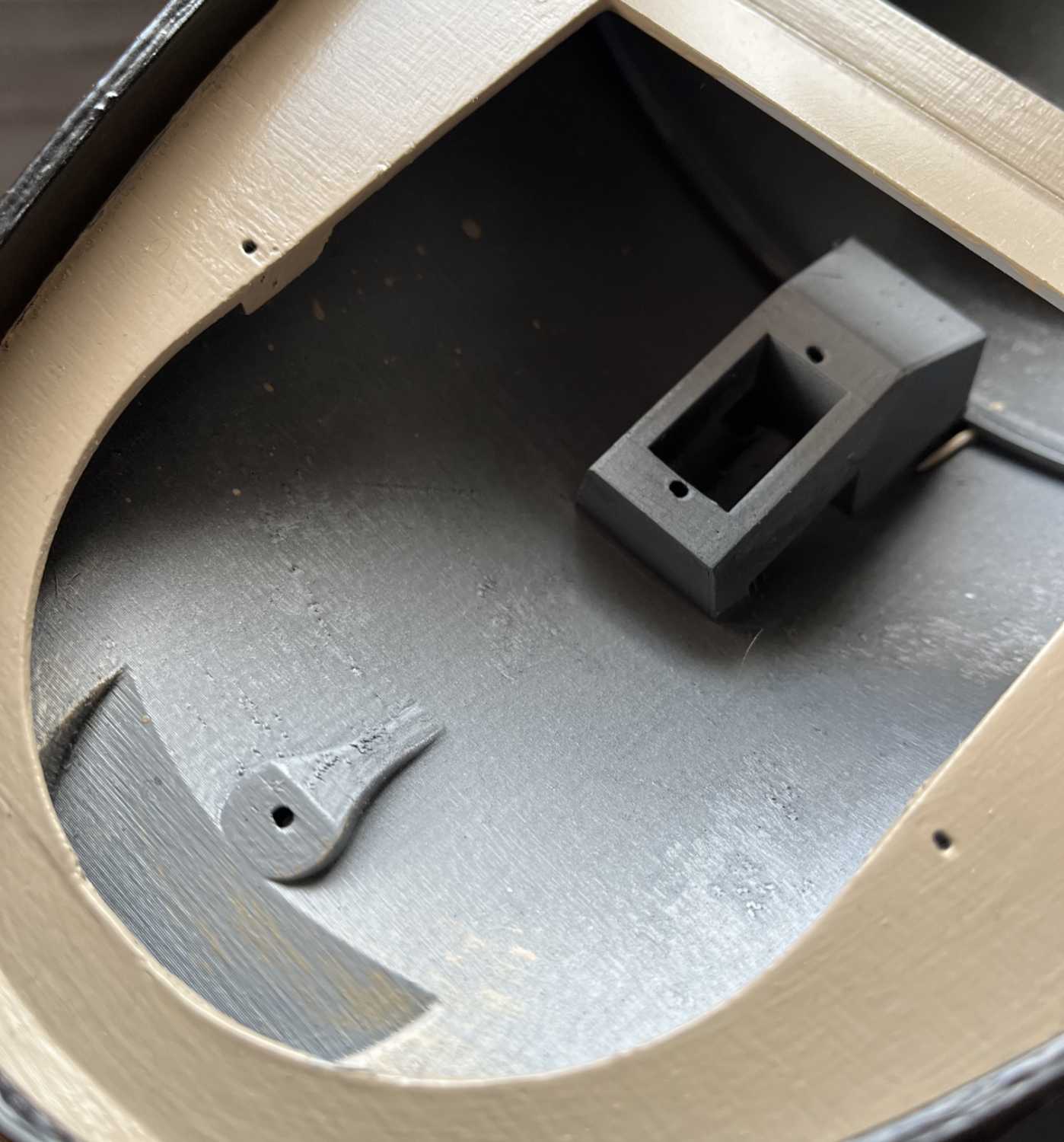

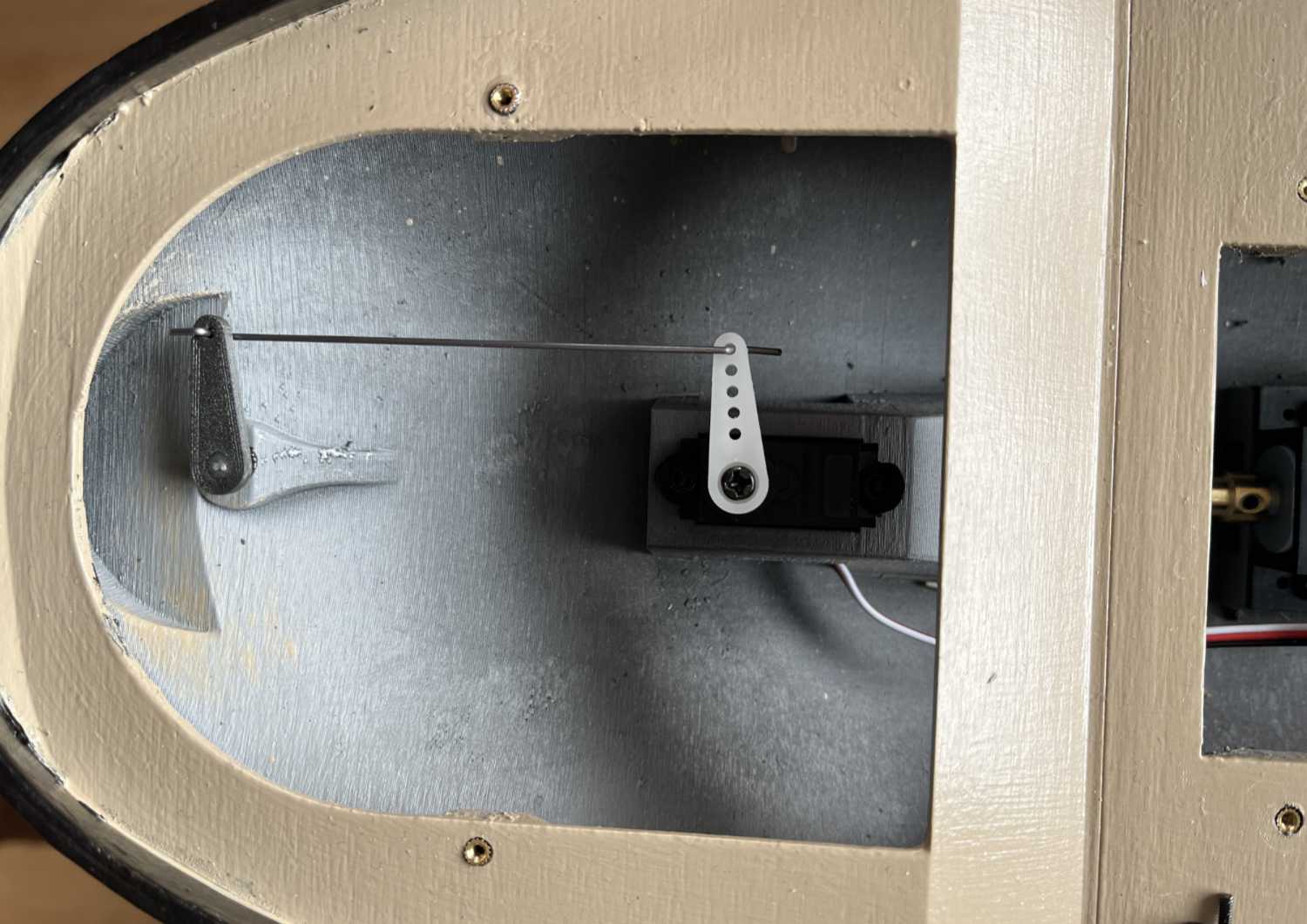

Fig. 7: Góc nhìn lắp đặt bánh lái và servo

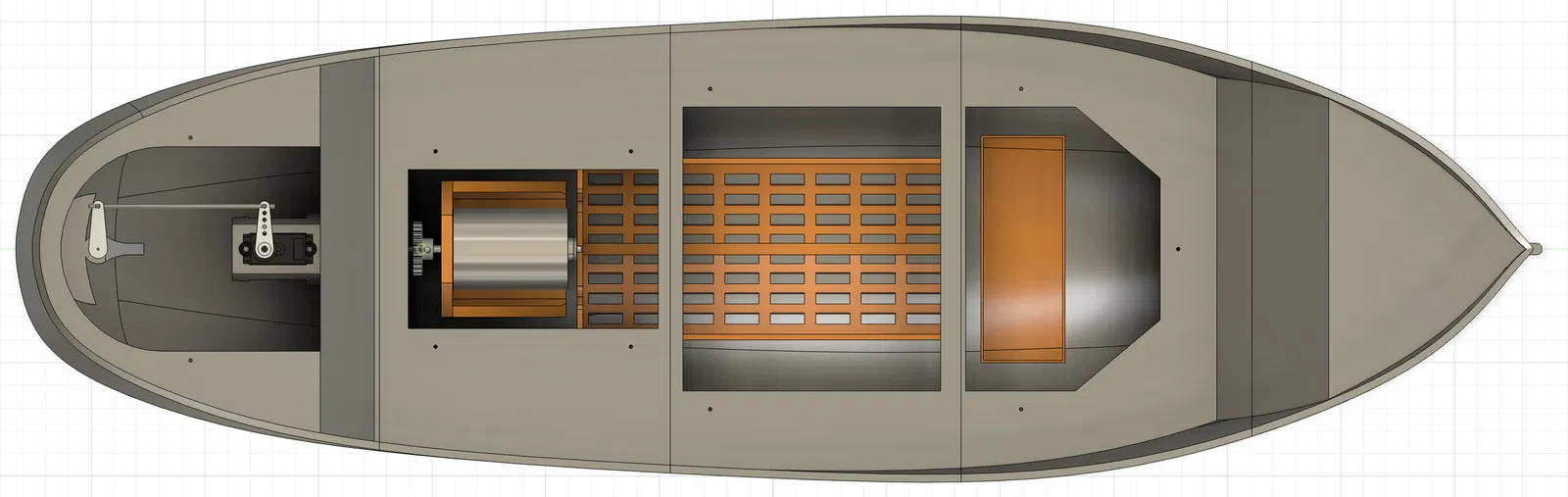

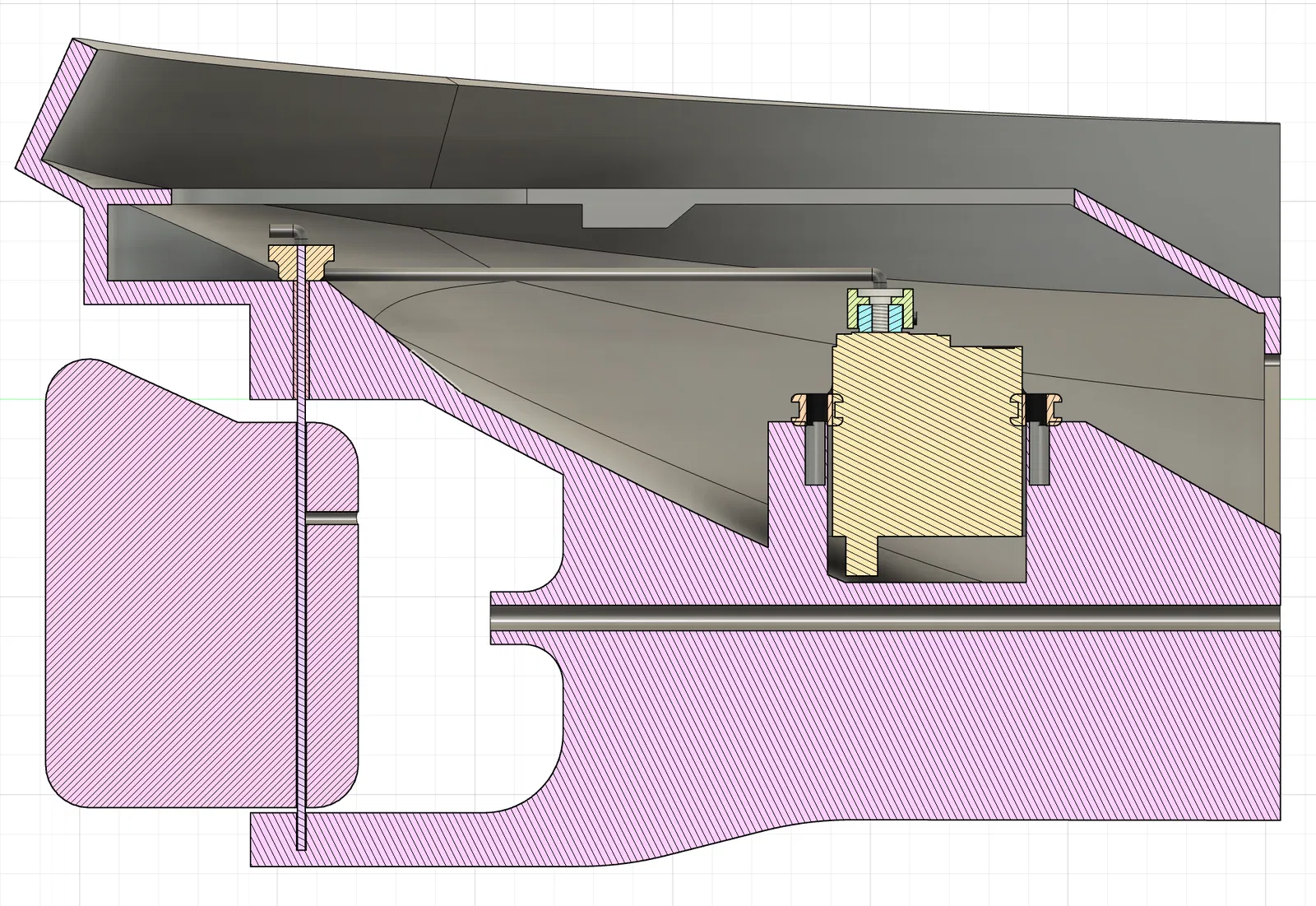

Fig. 8: Góc nhìn cắt lớp cạnh bên bánh lái và servo
Chân đế
Có kèm một bộ chân đế để cất thuyền an toàn. Các phần riêng lẻ của chân đế cần dán keo lại với nhau.
- Stand parts

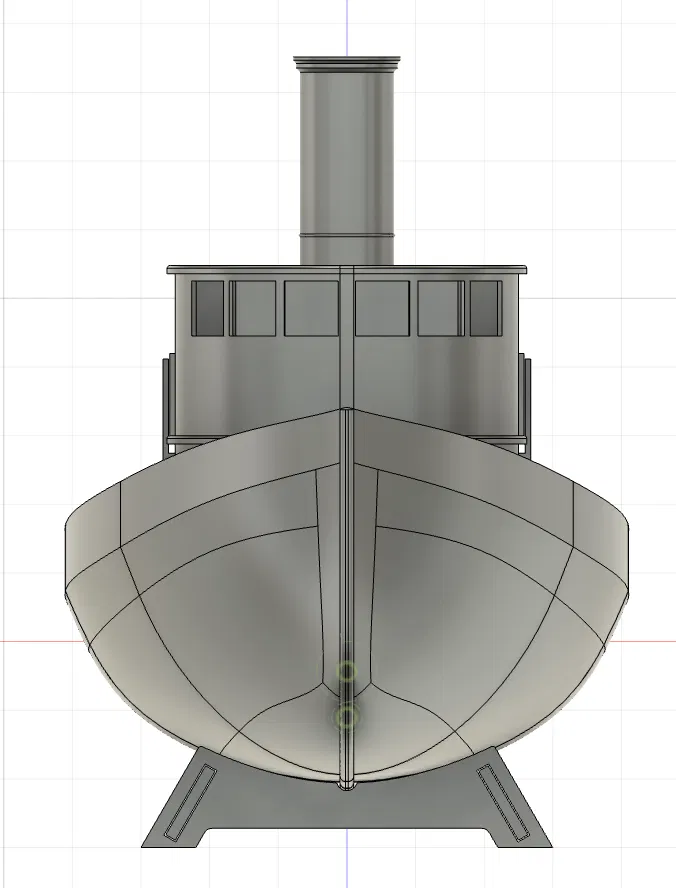

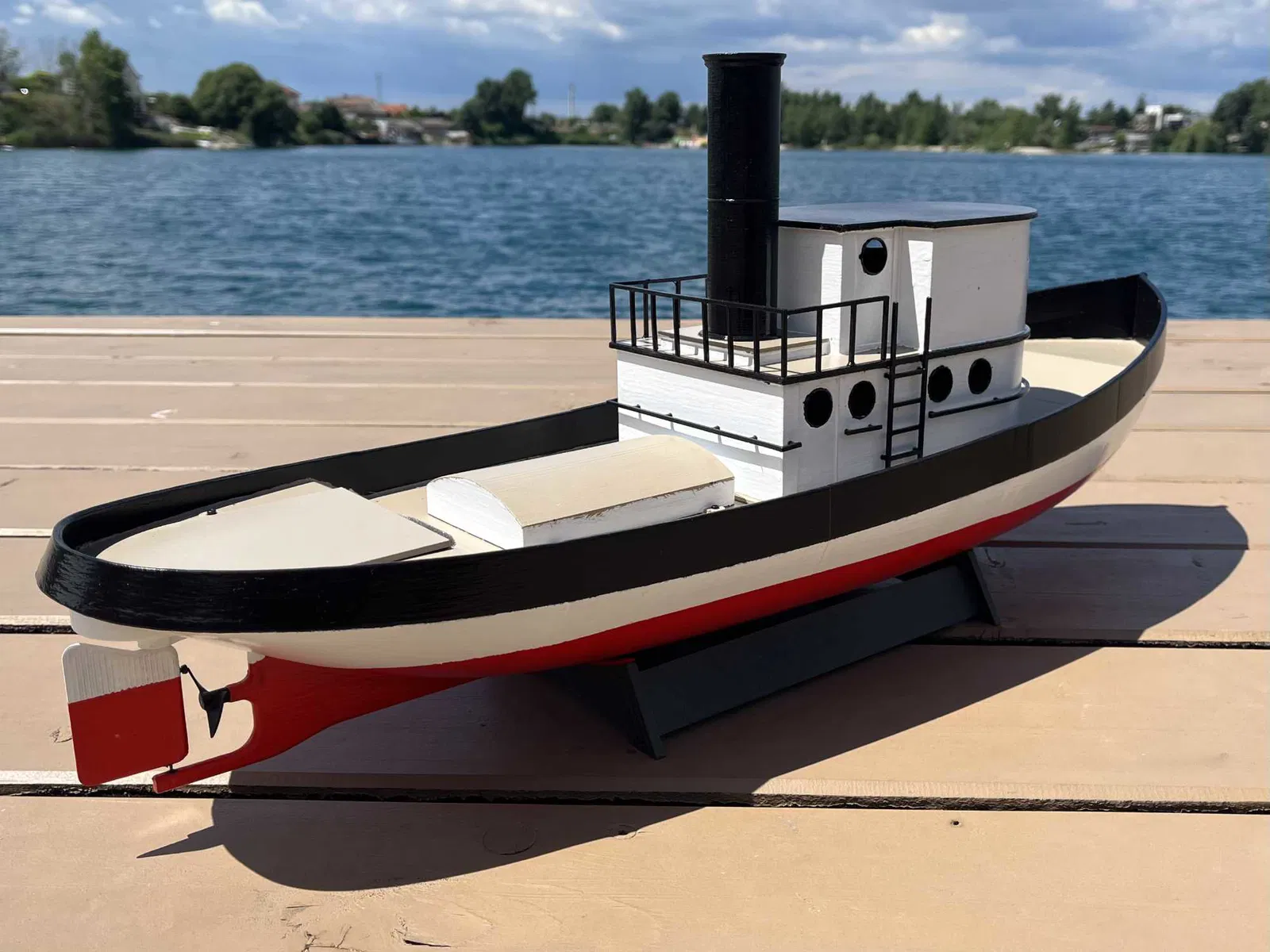

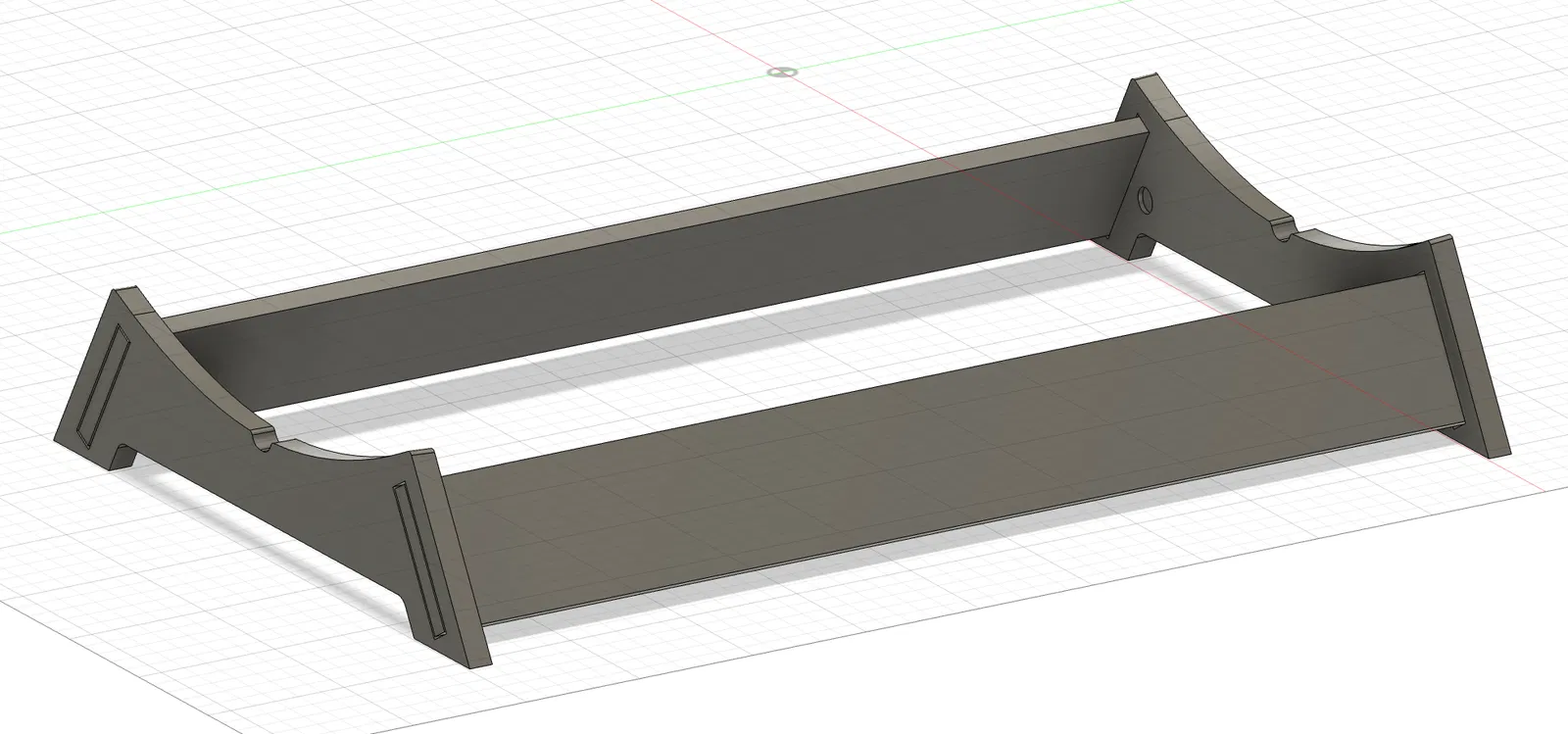

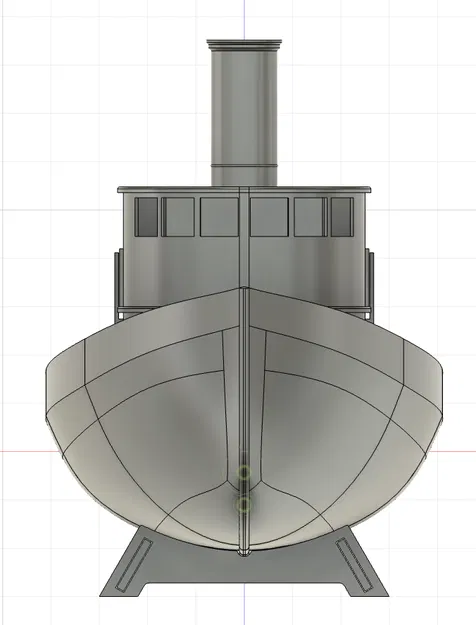

Fig. 9: Chân đế đã lắp hoàn chỉnh
