RC Boat model Adaptions – Các chỉnh sửa & phụ tùng thay thế

Mình in hết mọi thứ từ bài gốc và thử ráp thuyền. Nhìn chung chạy ổn, chỉ có vài phần như bánh lái (Rudder) và motor làm mình hơi nhức đầu.

Nên mình đã đặt mua vài món khác thay cho những món được liệt kê.

Dưới đây là danh sách các adaptions, kèm những chi tiết bổ sung/đã chỉnh sửa.

Cảm ơn mọi người đã thả like ;-)

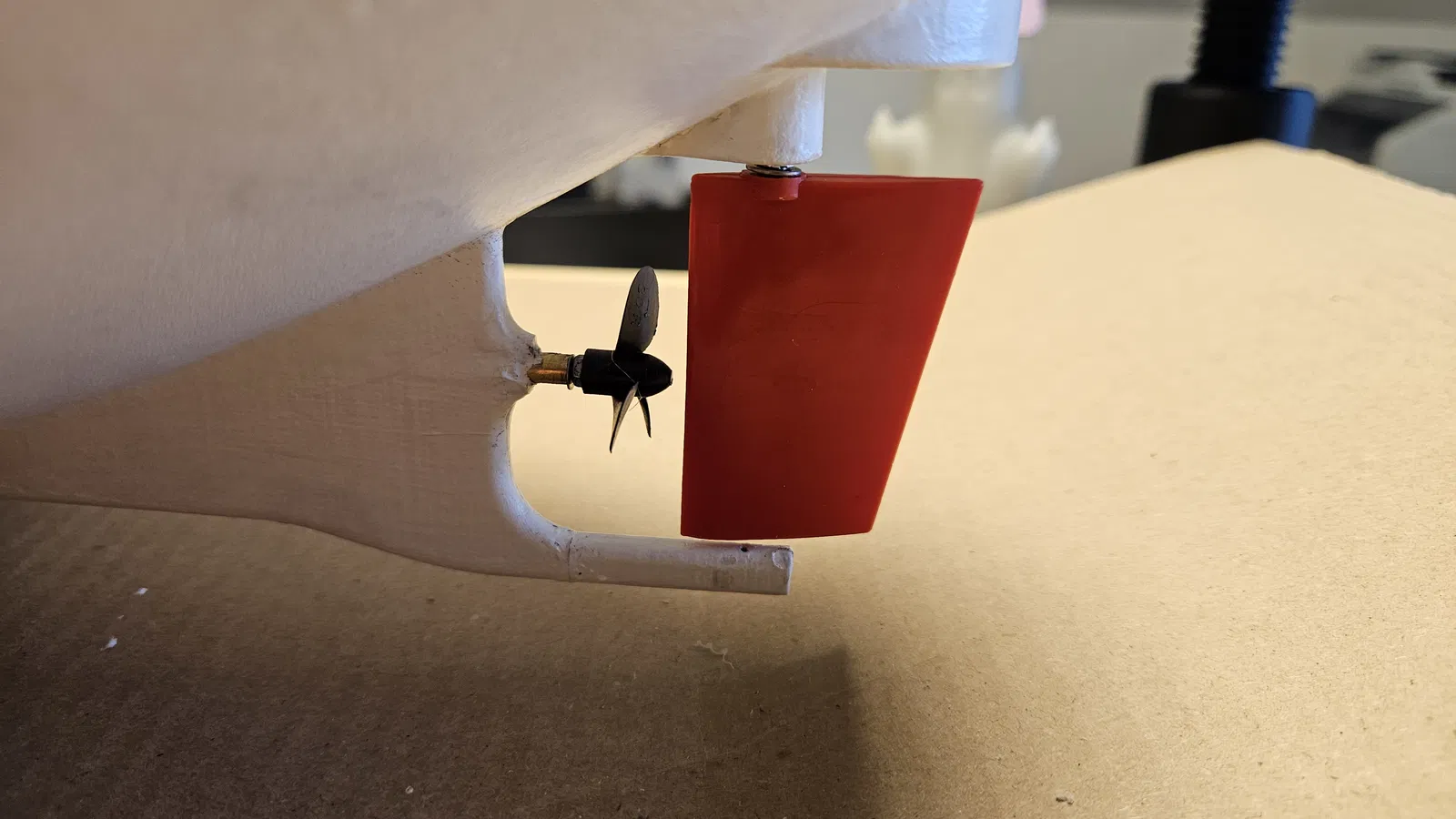

 1. Rudder

Mình đặt bộ Krick Rudergarnitur groß 36x50 mm (Artikel-Nr.:  ro1481)

Cần phải cắt ngắn trục (shaft) và nới rộng lỗ. Có kèm seal.

 2. Motor / Engine

Mình thử motor 130 như trong bài, nhưng nó nổ sau 5 phút :-(

Motor 540 thì chạy được lâu hơn, nhưng theo mình tốc độ quay quá cao, bánh răng in ra thì rất ồn và mình cũng không tin tưởng lắm!

Giải pháp của mình cũng là đồ Krick: mình mua Max Power 400 Electric Motor (Artikel-Nr.: 42116) và bộ universal Electric Motors interference set (Artikel-Nr.: 42128)

Thông số kỹ thuật rất hợp và không cần thêm bộ truyền nào nữa:

Shaft diameter 2,3 mm
Rated voltage 7.2 V @ 7500 rpm
Operating voltage 3.6-12 V
Speed range 3,000-12,000 rpm

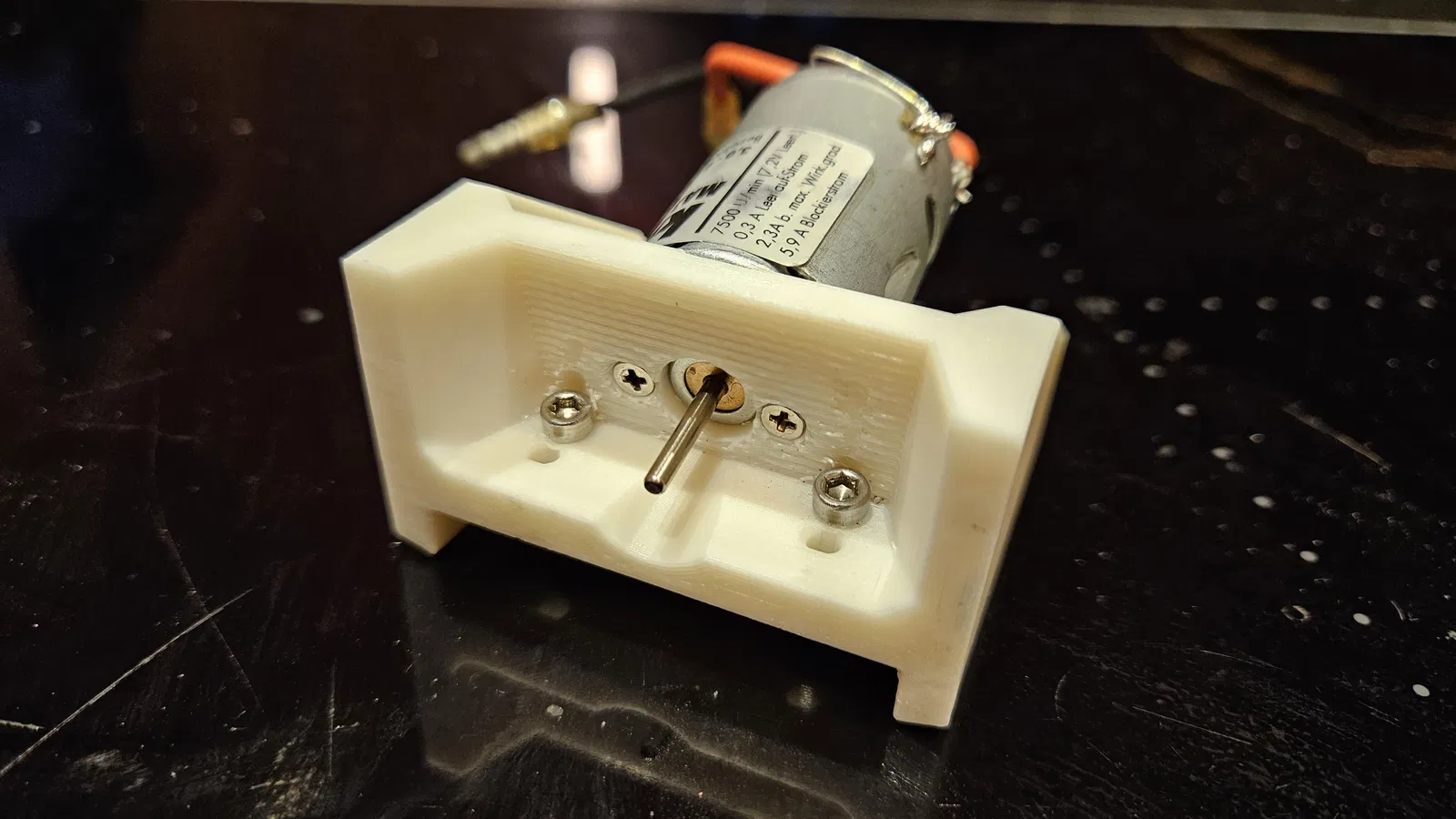

3. Motor mount

Tiếc là các mount đi kèm không vừa với Max Power 400 Electric Motor, nên cần chỉnh lại. File .stl tên “Krick400_adapter.stl” có trong mục download của bài này. Vít dùng là M2.5 x 8 mm, countersunk bolt.

4. Driveshaft

Mình thử driveshaft của bộ motor 130, nhưng cái chân vịt (propeller) không có ren thì mình nghĩ không phải giải pháp hay.

Thay vào đó mình dùng Krick Stern Tube 110+Shaft M2x160 mm (Artikel-Nr.:  ro1452).  Cần cắt ngắn và khoan lại lỗ lên 4mm. Đường kính shaft vẫn là 2mm và có thể nối vào motor bằng Aeronaut Federkupplung (Artikel-Nr.: 7034/18).

Motor mount đã được xoay 10° để vừa kích thước.

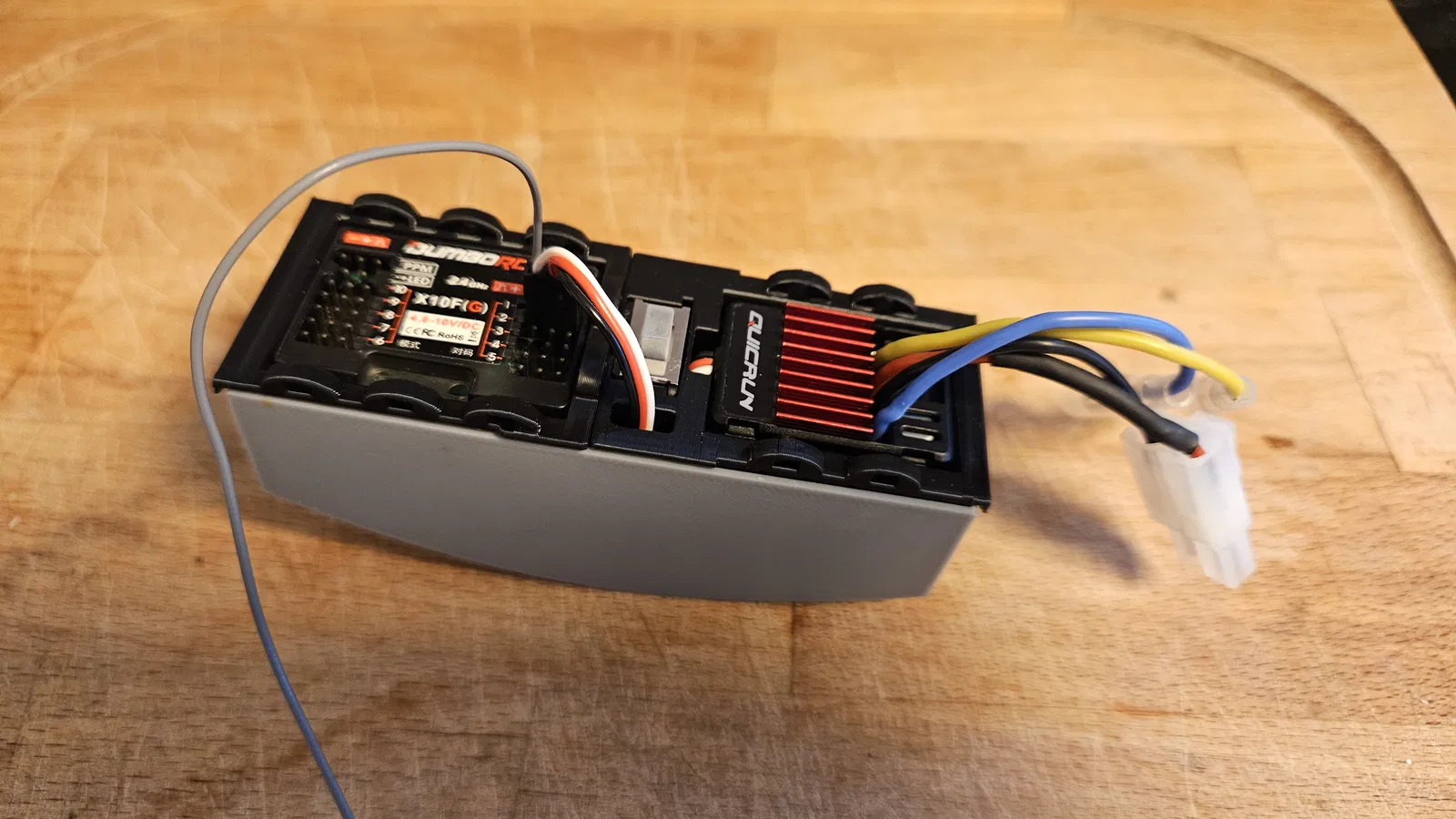

5. Receiver / ESC mount for small box

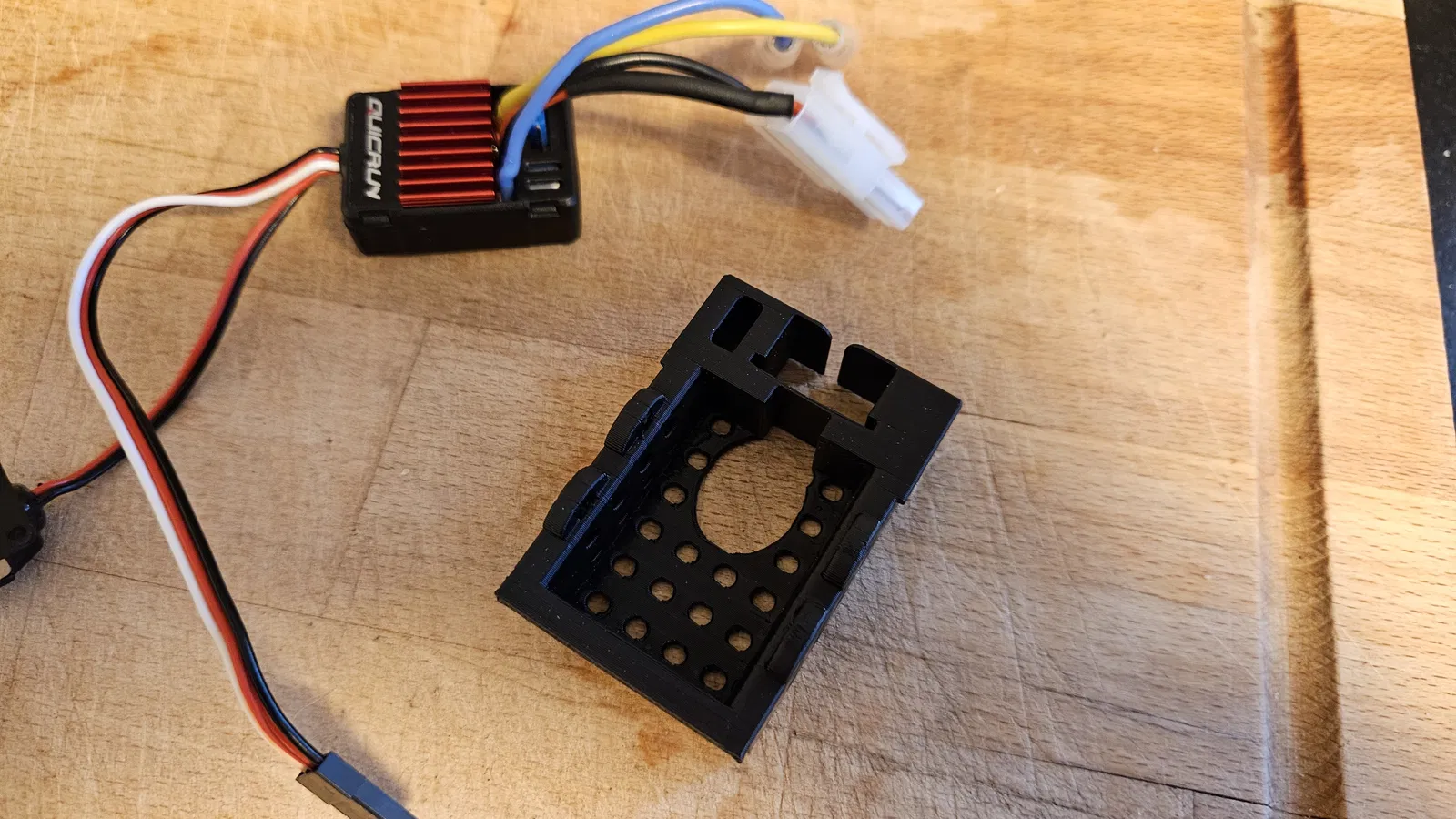

Về remote control, mình dùng DUMBORC DDF-350 RC 2,4G 10CH with X10FG. Receiver rất nhỏ nên mình muốn có chỗ để gắn, vì vậy đây là cái mounting bracket cho hộp nhỏ của bài gốc. Ngoài ra có thêm mount cho ESC, mình dùng Hobbywing QuicRun  1625 Brushed 25A . In không cần support, đặt orientation như hình bên dưới.

• ESC: quicrun 1625 mount schlepper.stl
• Receiver: Dumbro RC mount schlepper.stl

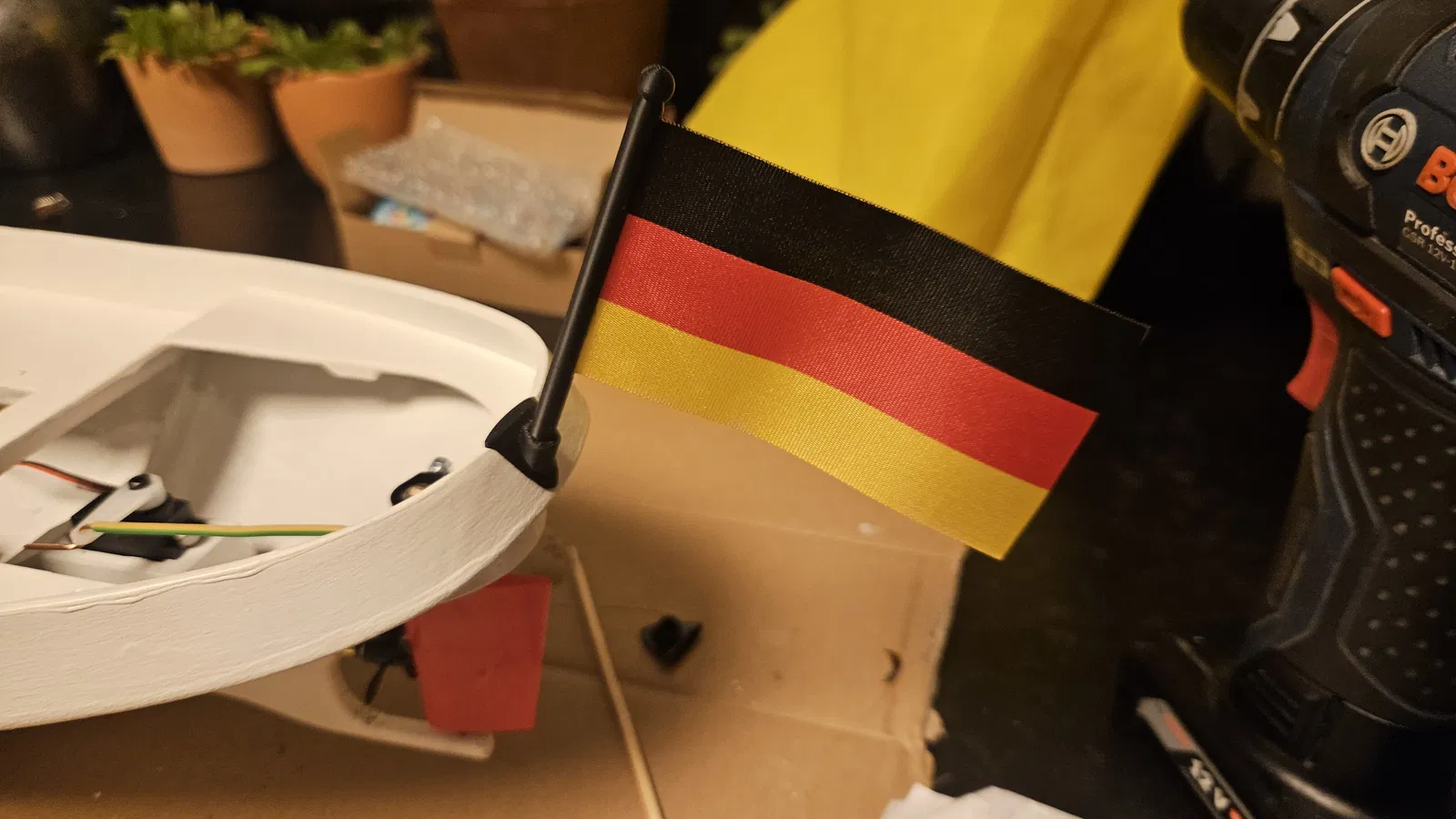

6.  Flagpole

Cột cờ (flagpole) vừa mép thuyền và cần dán keo cố định. Mình dùng Krick 63453 Flagge Deutschland 55x83 mm (Artikel-Nr.: 63453).

Lá cờ chỉ cần dán vào flagpole, có sẵn một khe (slot).

• Flagpole.stl (phần mount cần support, phần cột thì dùng Brim)

7.  Navigationlights

tbd
