Jinx Chompers - Enhanced Version

Giới thiệu Jinx Chompers của mình!

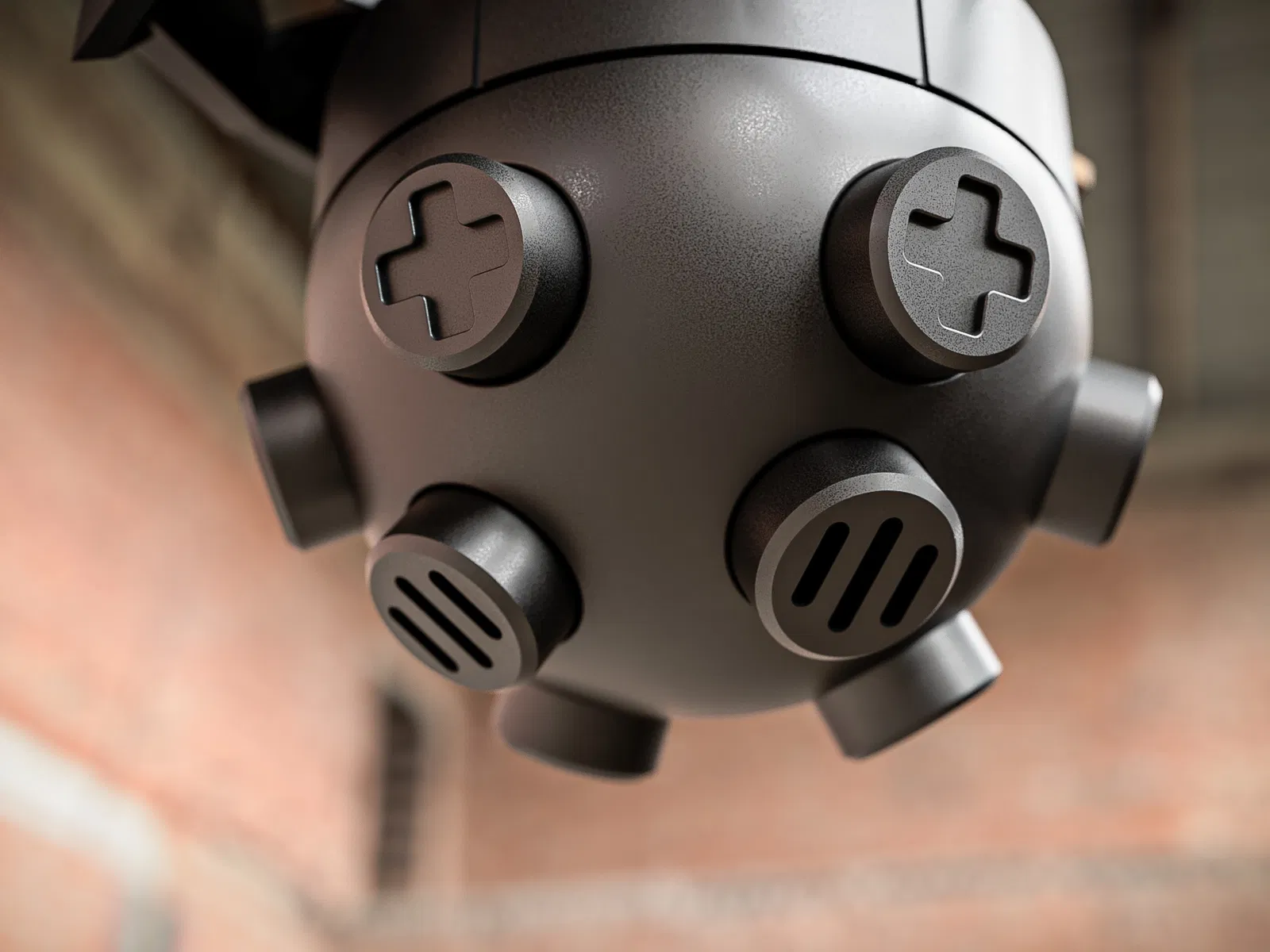

Ghi chú nhanh: Mình sẽ chỉnh lại phần Vents & Prox. Sensors sớm thôi. Mình không hài lòng với kiểu push-fit của chúng. Tạm thời, bạn có thể dán keo cố định hoặc in một cái rồi scale để vừa bản in. Mình sẽ thiết kế kiểu click-fit, mà dạo này bận quá.

Cập nhật: Mình quyết định không làm file trả phí. Đây là lần upload “đàng hoàng” đầu tiên của mình! Mình đã đổi thành bản Simplified và bản Enhanced. Cả hai đều miễn phí. Mong bạn góp ý giúp mình về thiết kế nha :)

Thiết kế hướng tới cosplayer.

Mình làm món prop này với mục tiêu dễ in và dễ lắp, để bạn có thể có một em Chomper của riêng mình đặt trên bàn hoặc gắn trên belt ở bất kỳ con nào bạn tham dự. Thiết kế nó vui cực, và đây cũng là dự án tâm huyết của mình trong một thời gian dài—thiệt sự mình cũng khá tự hào. Mình rất muốn nghe góp ý và sẵn sàng áp dụng những thay đổi mà cộng đồng thấy cần thiết.

Sắp có video hướng dẫn lắp ráp.

_____________________________________________________________________________________________________________________________________\

Change Log:

• 16.11.24 - Điều chỉnh tolerance cho Lid, lỗ mắt của Jaw, Proximity Sensors và Vents. Đã upload file mới, xoá file cũ.

_____________________________________________________________________________________________________________________________________\

Ghi chú về Enhanced Version:

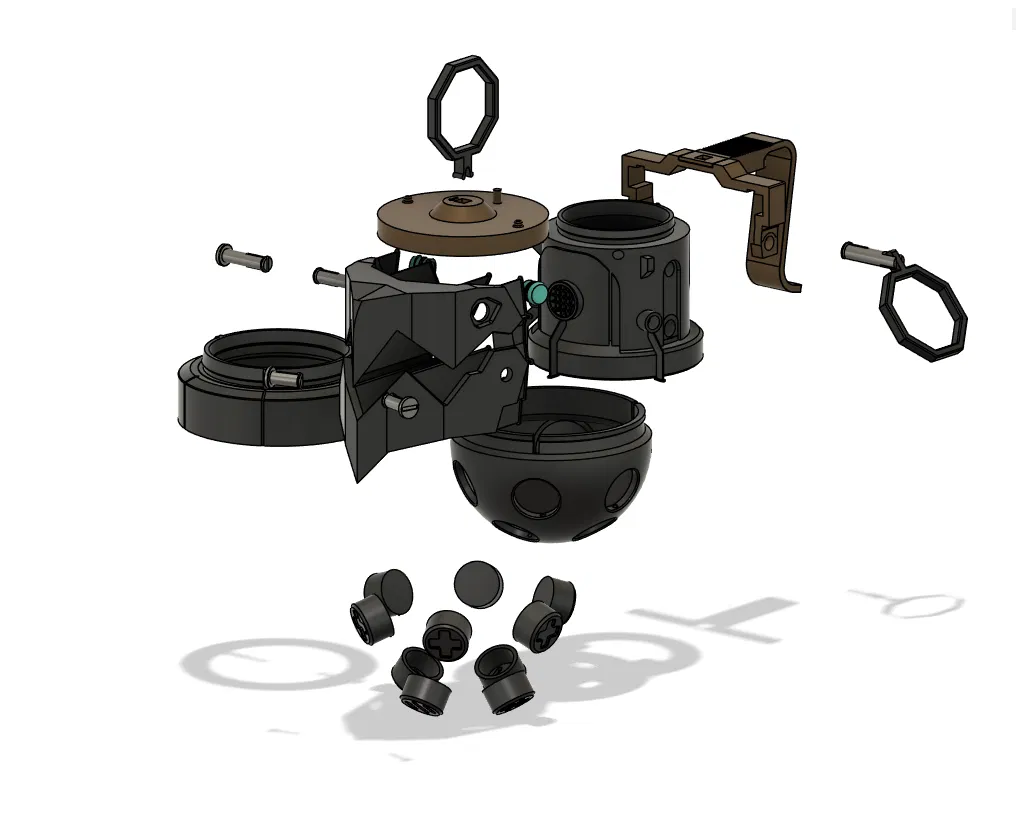

Bản Enhanced của Chompers mình là bản in được hoàn toàn, và chỉ là bớt đi một chút tính modular so với bản full. Dưới đây là tóm tắt khác biệt:

Free Version

Enhanced Version

• Thân được gộp lại

• Thân tách rời từng phần để dễ sơn & dễ in

• Không có supports thêm

• Có supports dựng sẵn ở một số chi tiết

• Không có cập nhật trong tương lai (ngoại trừ các chỉnh sửa thật sự cần thiết)

• Sắp có nhiều phiên bản khác, gồm cả electronics và có thể cả Chompers hoạt động được!

• Giữ lại một vài connection để có “Enhanced experience”

• Tất cả chi tiết đều press-fit để lắp cho tiện

• Mình không có gì thêm để nói nữa

• Bản Enhanced đơn giản là chất thôi, và mình rất tự hào về nó.

______________________________________________________________________________________________________________________________________

Ghi chú khi in:

• Các chi tiết được thiết kế với tolerance 0.2mm. Nếu lắp bị chặt, scale lên 0.5%. Nếu lỏng thì scale xuống 0.5%, nhưng nhìn chung vẫn ổn trong mức sai số hợp lý.
• Thiết kế nhắm tới LH 0.2mm, nhưng 0.15mm cũng chạy được. Mình chưa test 0.1mm.
• Phần duy nhất mình test in resin là Jaw. Mình không thể đảm bảo các phần/khớp còn lại.
• Supports cần thiết đặc biệt cho bản Simplified, nhưng vẫn ở mức tối thiểu. Mình khuyên dùng Tree supports.

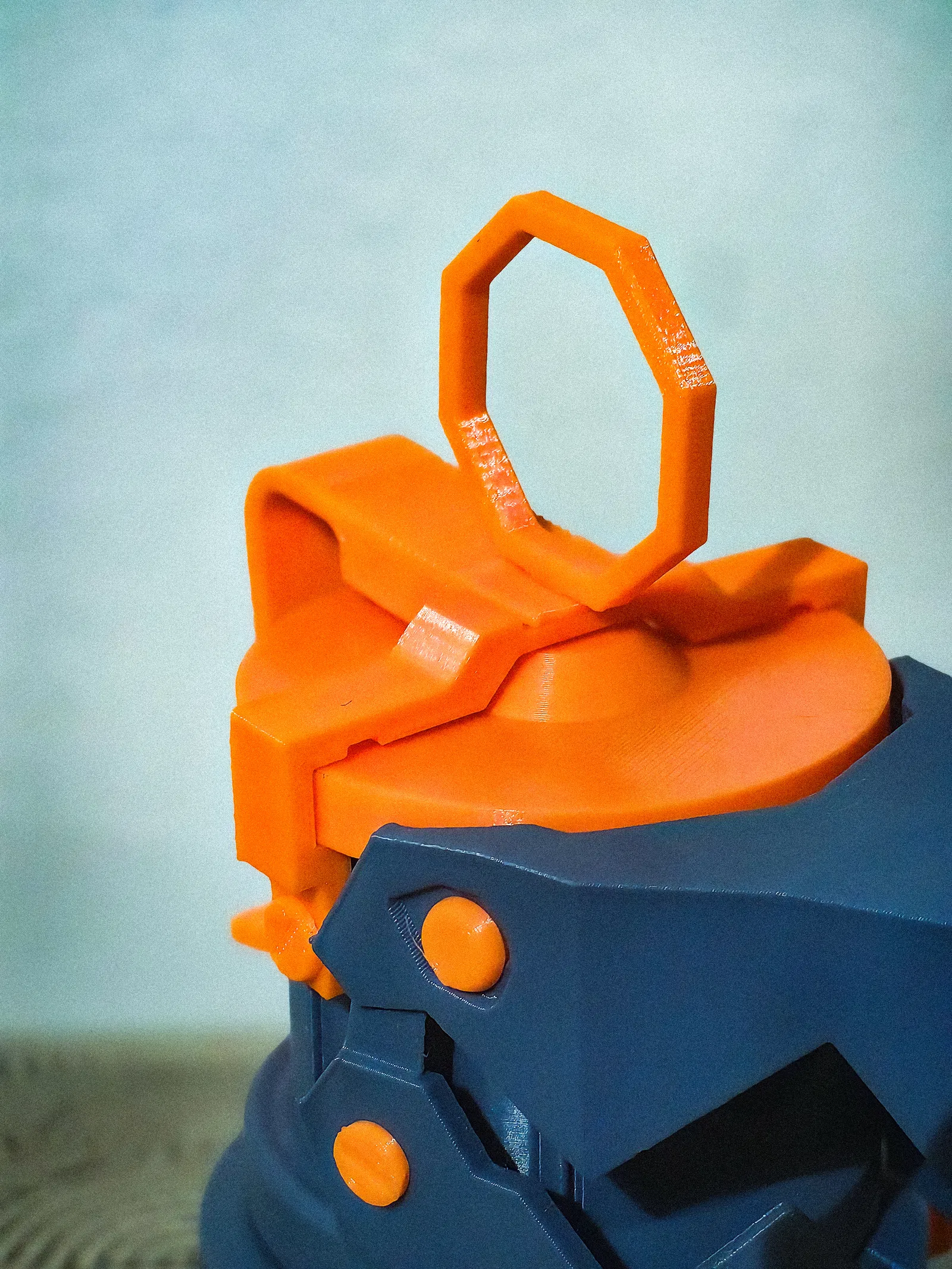

• Các phần được thiết kế sao cho các connection lớn là khớp cố định vĩnh viễn. Chỉ có nắp trên (top lid) là thiết kế để tháo ra. Nhẹ tay với mấy cái pin, không là phải in lại đó.
• Không cần brim.

Hướng đặt khi in (Print Orientation):

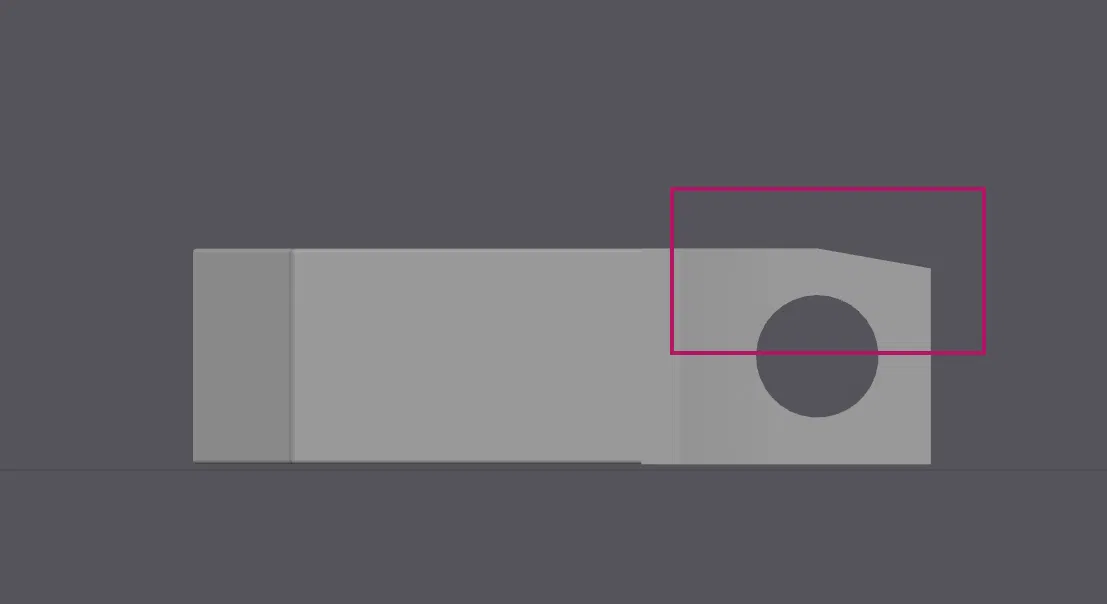

Với phiên bản này chỉ có vài điểm cần lưu ý. Quan trọng nhất là hướng đặt của Clamp - Base. Một mặt của chi tiết có độ dốc.

Ghi chú cuối:

Đây thiệt sự là dự án tâm huyết, và nó đã làm mình “bật” lại sự hào hứng với những thiết kế cosplay phức tạp. Nếu bạn có món/chi tiết nào mà bạn nghĩ làm prop sẽ rất xịn, nhắn mình một tiếng, biết đâu nó sẽ vô danh sách để mình thiết kế.

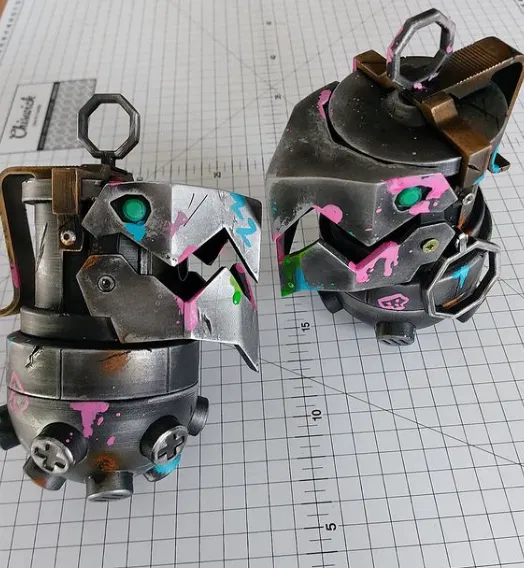

Ngoài ra, phiên bản đã sơn tuyệt đẹp trong hình là từ V1, giờ đã lỗi thời, nhưng mình vẫn muốn để vào vì nó cho thấy tiềm năng. Công sơn thuộc về JinxieCosplay.

Có người hỏi mình thêm chỗ để tip, nên nếu bạn thấy hào phóng thì đây là link :) Cảm ơn tất cả mọi người đã download và in mẫu này tới giờ!

Ko-Fi

Mấy phần “chán” mà ai cũng biết:

Mình không sở hữu IP này và toàn bộ IP thuộc về RIOT. Đây chỉ là fan art vì mình thấy nó hay ho.
