Jinx Chompers - Bản Simplified (Phiên bản đơn giản hoá)

Giới thiệu Jinx Chompers của mình!

Cập nhật: Mình quyết định không làm file trả phí. Đây là lần upload “đàng hoàng” đầu tiên của mình! Mình đã đổi thành bản Simplified và bản . Cả hai đều miễn phí. Mong mọi người góp ý giúp mình về thiết kế nha :)

Thiết kế với cosplayer là chính.

Mình làm món prop này với tiêu chí dễ in và dễ ráp, để bạn có thể có một “Chomper” của riêng mình đặt trên bàn làm việc hoặc đeo ở thắt lưng khi đi bất kỳ con nào bạn tham dự. Thiệt sự rất vui khi thiết kế và đây là một dự án tâm huyết của mình suốt một thời gian. Nói thiệt là mình cũng khá tự hào về nó. Mình rất muốn nhận góp ý và sẵn sàng cập nhật nếu cộng đồng thấy cần chỉnh chỗ nào.

_

Change Log:

• 16.11.24 - Đã chỉnh tolerance cho Nắp (Lid), lỗ mắt của Hàm (Jaw eyeholes), Cảm biến tiệm cận (Proximity Sensors) và Khe thoát (Vents). Đã upload file mới, xoá file cũ.

_

Ghi chú bản Simplified:

Bản Simplified của Chompers là in được hoàn toàn và đơn giản là thiếu một vài tính năng module so với bản đầy đủ. Dưới đây là tổng hợp khác biệt:

Bản Free

Bản Enhanced

• Thân được gộp lại

• Thân tách rời từng phần để dễ sơn & in

• Không có support thêm sẵn

• Một số part có support làm sẵn

• Không có cập nhật trong tương lai (trừ các thay đổi thật sự cần thiết)

• Sắp có nhiều phiên bản khác, gồm cả điện tử và có thể là Chompers hoạt động được!

• Giữ lại một vài mối nối để có “trải nghiệm Premium”

• Tất cả part lắp kiểu press-fit cho dễ ráp

• Mình không còn gì để thêm

• Bản Enhanced đơn giản là “ngầu thiệt” và mình rất tự hào về nó.

_

Ghi chú khi in:

• Các part được thiết kế với tolerance 0.2mm. Nếu ráp bị quá khít, hãy scale up 0.5%. Nếu quá lỏng thì scale down 0.5%, nhưng nói chung vẫn ổn trong biên độ hợp lý.
• Part được thiết kế ưu tiên cho LH 0.2mm nhưng 0.15mm cũng chạy được. Mình chưa test 0.1mm.
• Part duy nhất mình đã test cho resin printing là phần Hàm (Jaw). Mình không thể đảm bảo các part/mối nối khác.
• Bản Basic cần supports, nhưng vẫn tối giản. Mình khuyên dùng Tree supports.

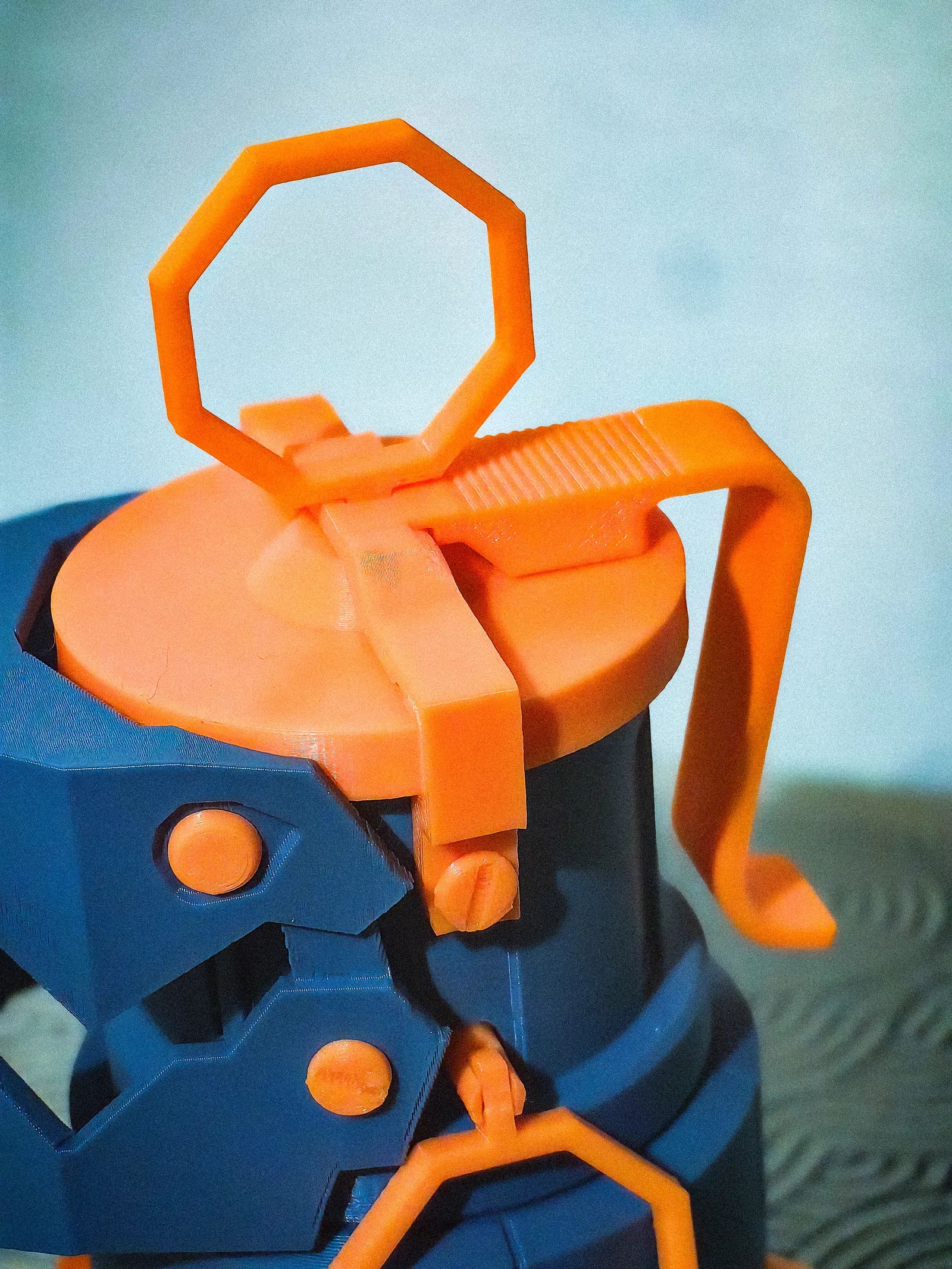

• Các part được thiết kế sao cho các mối nối lớn là mối nối vĩnh viễn. Chỉ có nắp trên (top lid) là thiết kế để tháo ra được. Nhẹ tay với các chốt (pins) nha, không là phải in lại đó.
• Không cần brim.

Hướng đặt khi in (Print Orientation):

Nhìn chung các part khá dễ hiểu và với bản Simplified thì không cần canh orientation gì đặc biệt.

Lời cuối:

Đây thật sự là dự án tâm huyết đã “đốt lại” hứng thú của mình với mảng thiết kế cosplay phức tạp. Nếu bạn có một part nào mà bạn nghĩ sẽ thành prop cực hay, cứ nhắn mình, biết đâu nó sẽ được thêm vào danh sách để mình thiết kế.

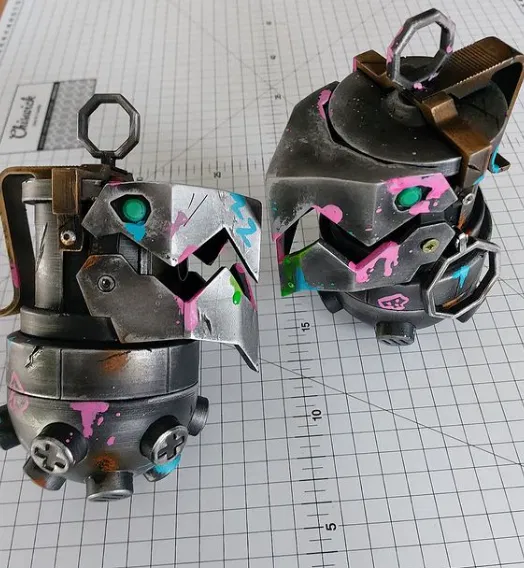

Ngoài ra, bản đã sơn siêu đẹp trong hình là từ V1 và giờ đã outdated, nhưng mình vẫn để vào vì nó cho thấy tiềm năng. Công sơn thuộc về JinxieCosplay.

Mọi người có hỏi mình thêm chỗ tip, nên nếu bạn thấy hào phóng thì đây là link :) Cảm ơn tất cả bạn nào đã tải và in thiết kế này tới giờ!

Ko-Fi

Mấy thứ “nhàm” ai cũng biết:

Mình không sở hữu IP này và toàn bộ IP thuộc về RIOT. Đây chỉ là fan art vì mình thấy nó hay.
