Cảm biến đứt filament SV06 Endstop Runout Sensor

…Làm ơn ít nhất nhớ bấm like & đăng một cái make nha, mình rất muốn coi thành phẩm bạn in ra!

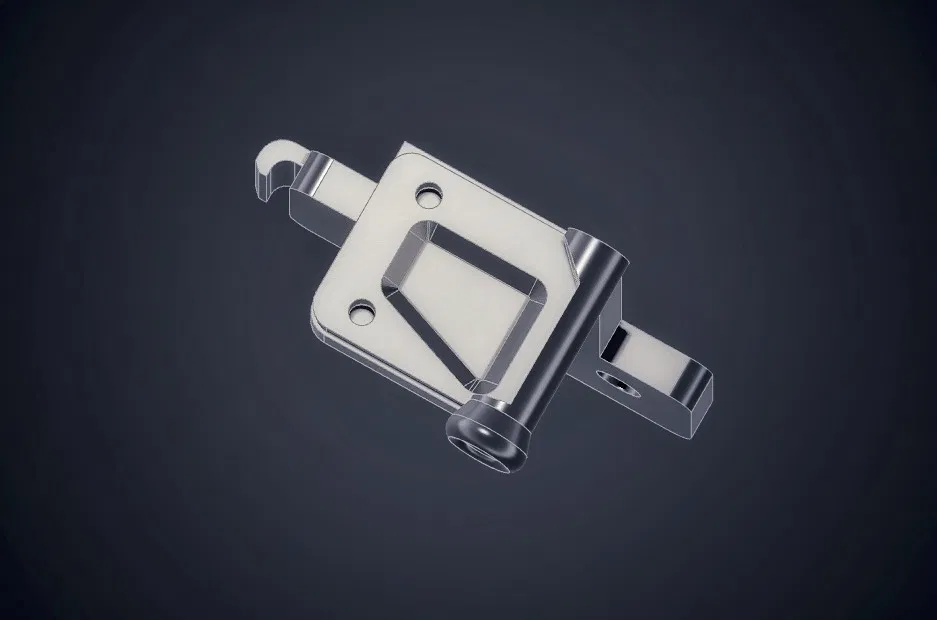

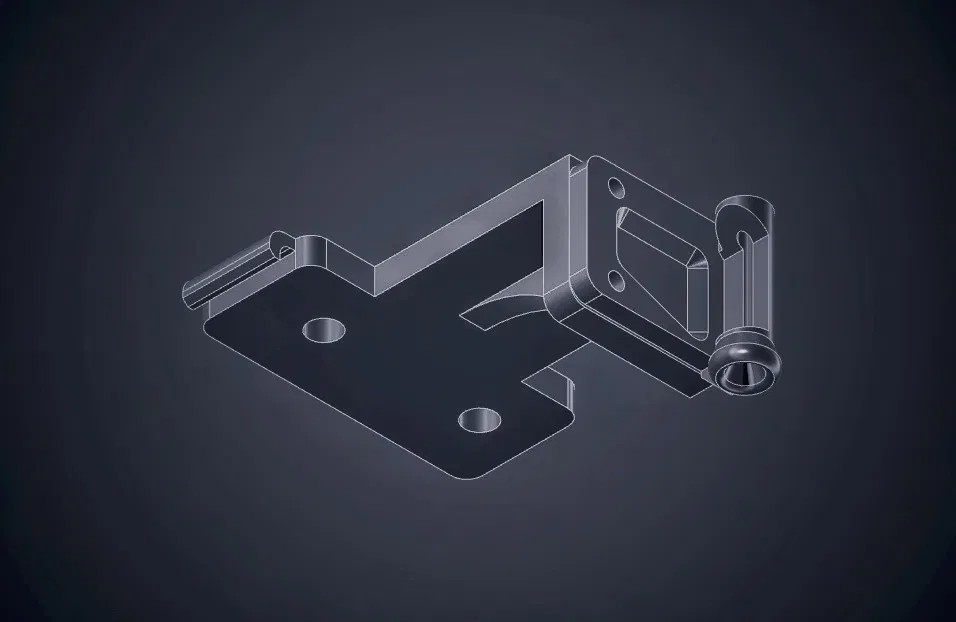

Endstop Filament Runout Sensor - dùng một công tắc endstop kiểu Creality đơn giản làm runout sensor. Thiết kế cho máy Sovol SV06 nhưng tương thích với mọi máy có firmware runout active HIGH và mainboard phù hợp.

Bạn sẽ cần:

1x Creality endstop như trong hình

2x insert đồng M3 (loại ngắn) để ép nhiệt (brass heat inserts)

2x ốc M3 8mm đầu trụ lục giác (Cap Head)

Cho lắp V-slot:

2x ốc M5 8mm (hoặc 10mm) Cap Head

2x M5 T-nut

Cho lắp SV06:

2x ốc M5 12mm Cap Head

Kết nối:

1x dây 3 pin JST-XH sang 3 pin JST-XH

Bạn cần có một đoạn dây 3 lõi để đi dây cho công tắc. Các chân nằm trên PCB của switch và phải khớp với các chân trên board của bạn, cả 3 dây đều phải được kết nối.

In 3D:

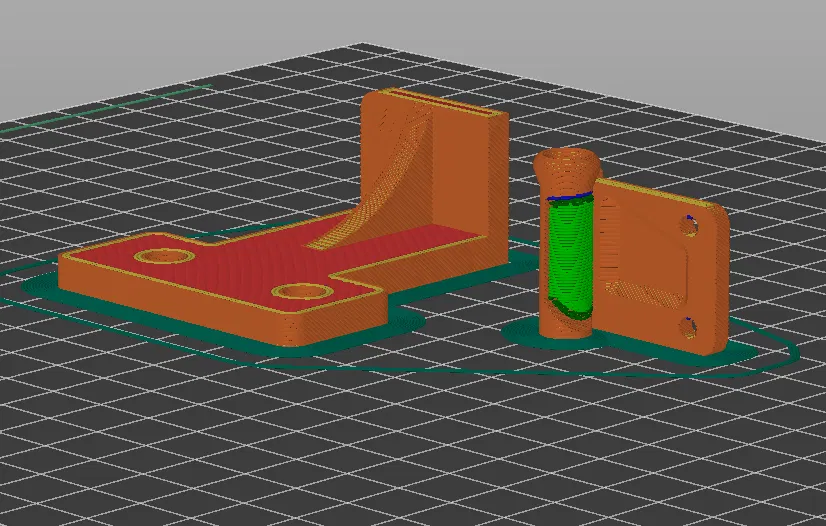

Xem hình cuối để biết hướng đặt đúng.

In Bracket ở mặt phẳng lớn nhất.

In Mount theo chiều dựng đứng trên cạnh phẳng dài nhất, thêm supports ở mặt dưới của “filament bell”. Dùng brim để giúp Mount đứng vững.

In Mount với layer height 0.2mm.

In Bracket với layer height 0.2–0.4mm.

Lắp ráp:

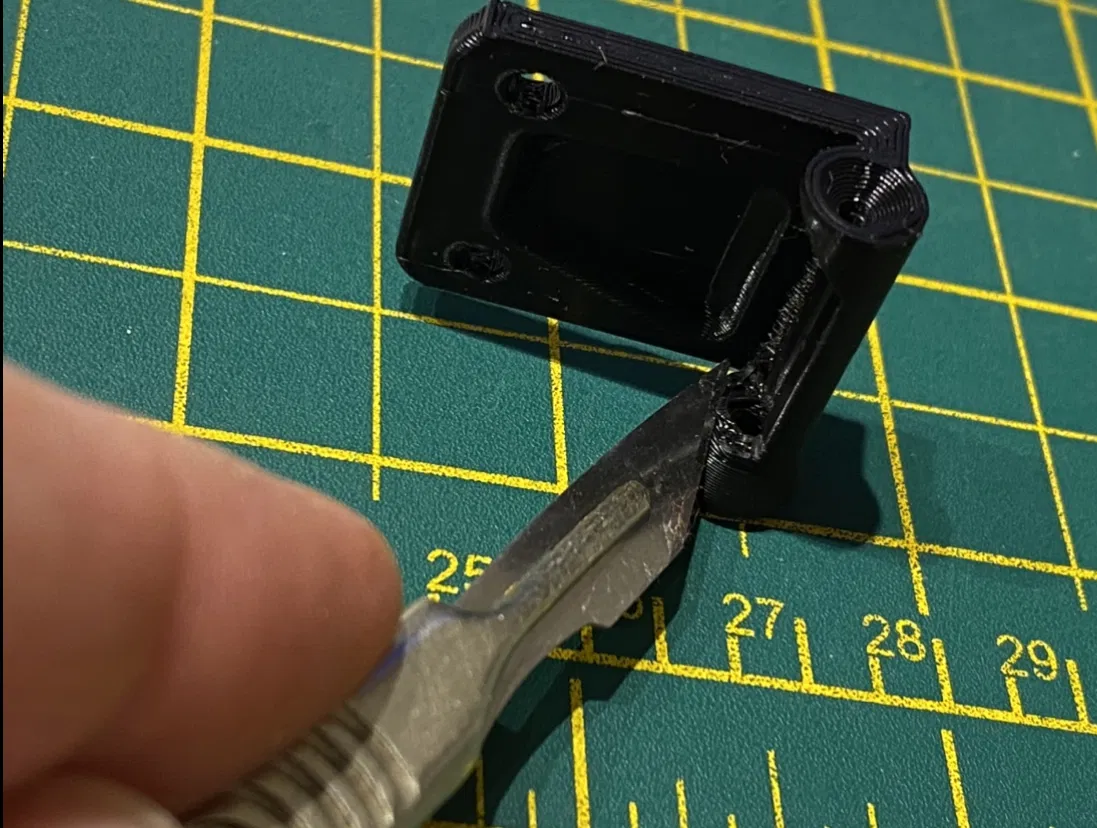

Dùng dao bén gọt cho mượt các lớp tại chỗ đầu switch sẽ luồn dưới “filament bell” (xem hình) …và cẩn thận kẻo đứt tay!!!

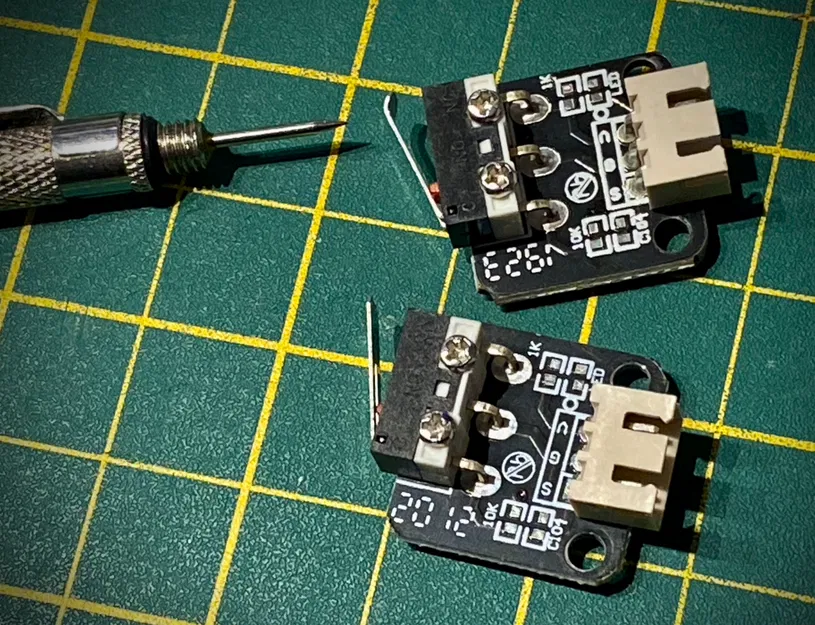

Bẻ nhẹ phần chóp đầu switch để bảo đảm nó không cấn/đào vào khi rút filament ra khỏi sensor (xem hình). Kìm mũi nhọn nhỏ (mini needle nose pliers) là hợp nhất, kẹp từ bên hông vào.

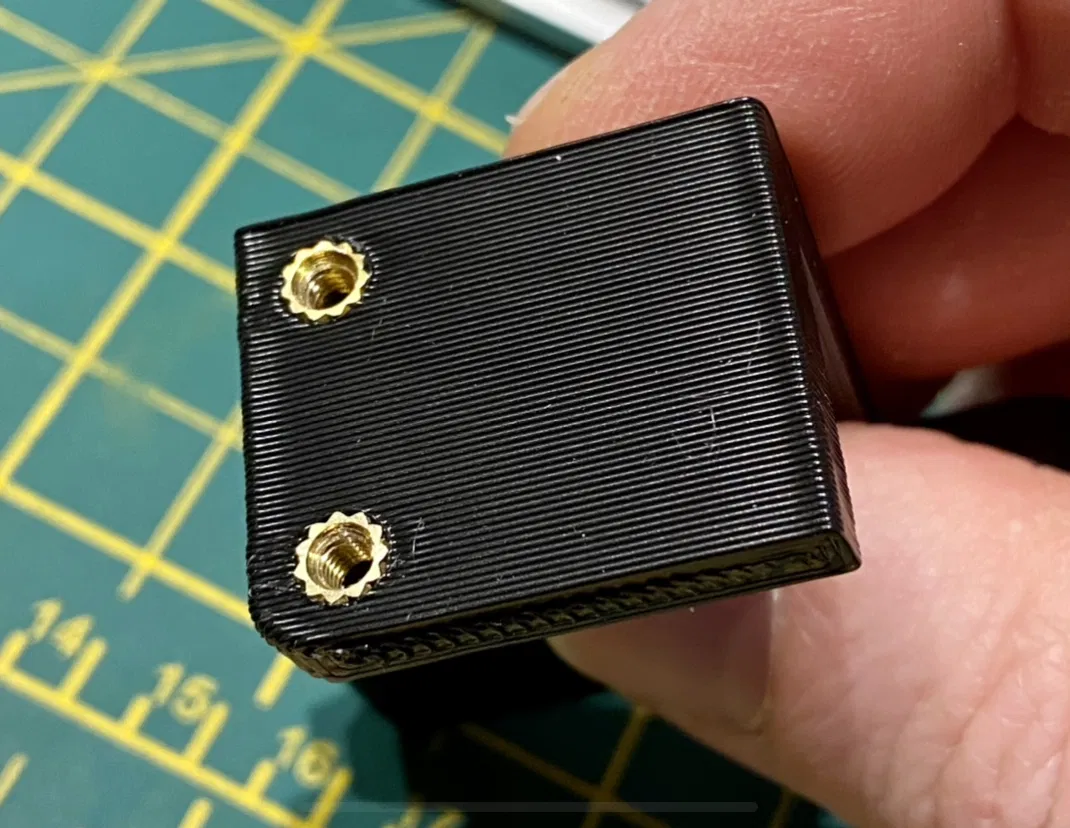

Ép heat inserts vào các lỗ phía sau bịt kín trên bracket (xem hình).

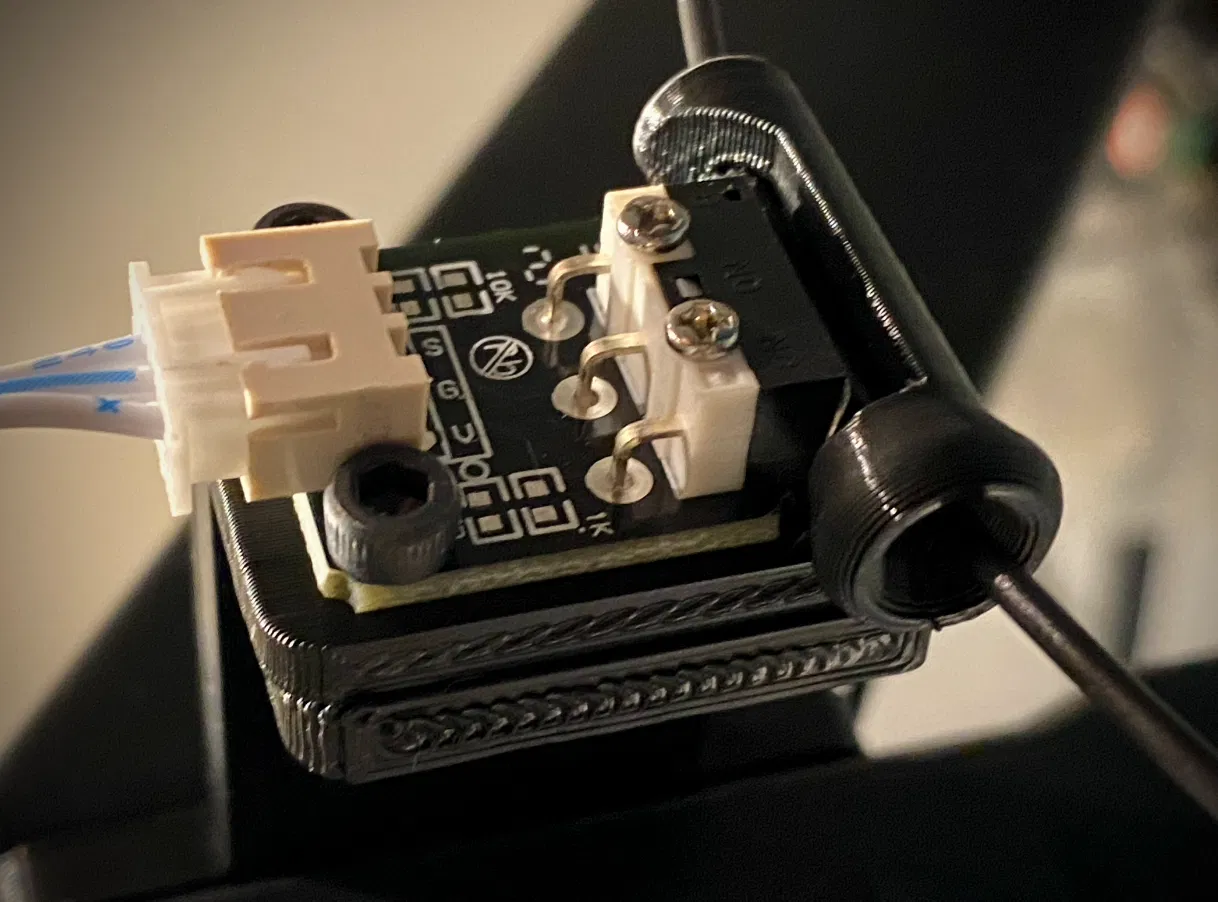

Lắp switch, Mount & Bracket lại với nhau, siết bằng ốc M3 8mm.

Test bằng cách luồn một đoạn filament qua cả lỗ vào & lỗ ra; filament phải (và BẮT BUỘC) đi qua lại trơn tru. Nếu không được thì chỉnh lại thiết lập slicer rồi thử lại.

Nếu switch có vẻ nằm quá sát phía trước và ép sát vào filament, hoặc filament bị kẹt lúc đi vào phần endstop, thì dùng file Mount thay thế:

"Endstop Runout Sensor Mount +0.3mm.stl"

File này sẽ tăng khe hở thêm +0.3mm.

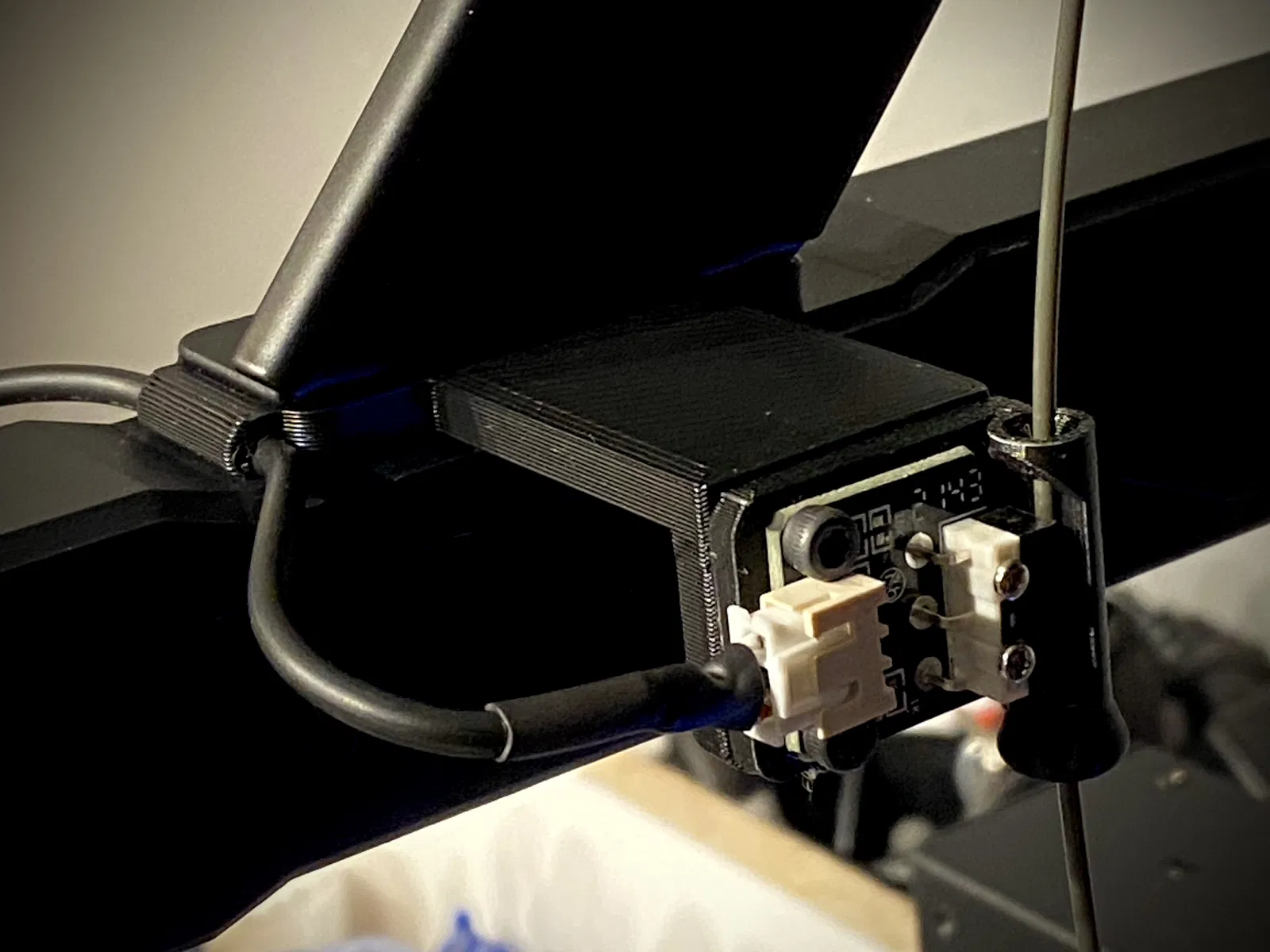

Nhớ dùng đúng firmware cho sensor mới và test để chắc chắn nó hoạt động đúng.

Mình có thêm một mount thân phẳng để dùng với micro switch loại thường hoặc board của bạn tự làm; với endstop switch kiểu Creality thì dùng các mount dạng recessed.
