Connector1 – Kẹp nối chi tiết in 3D không cần keo

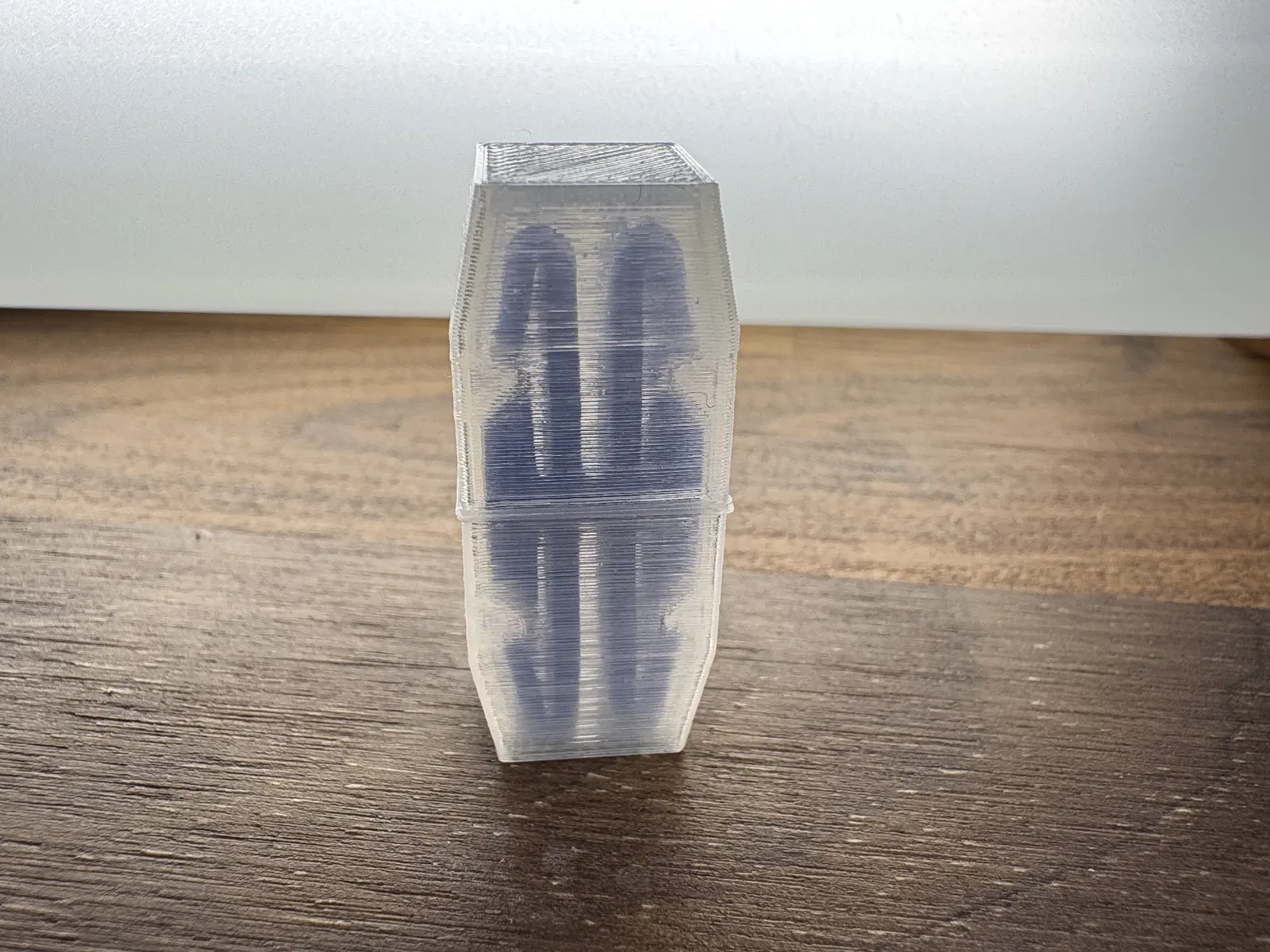

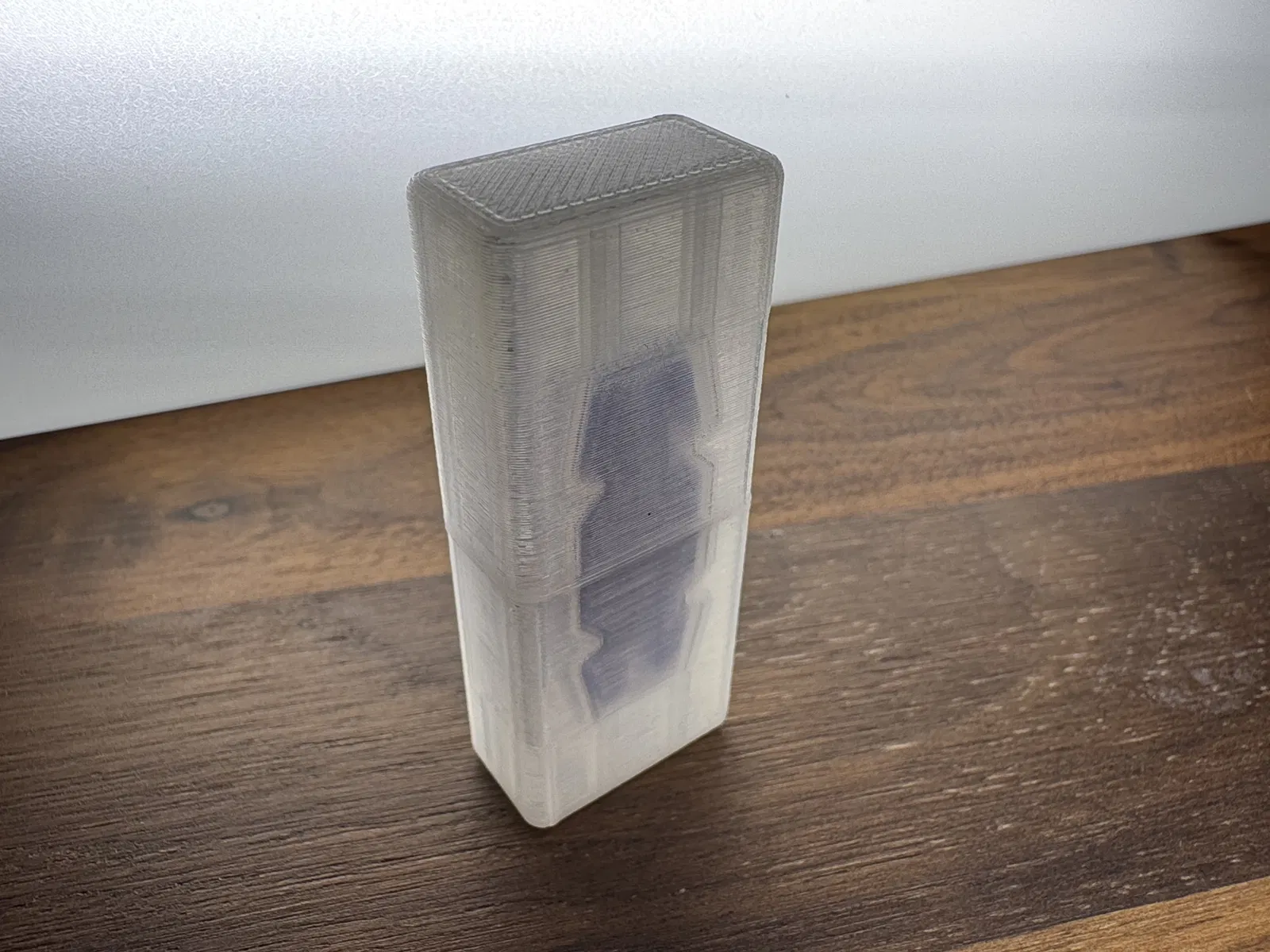

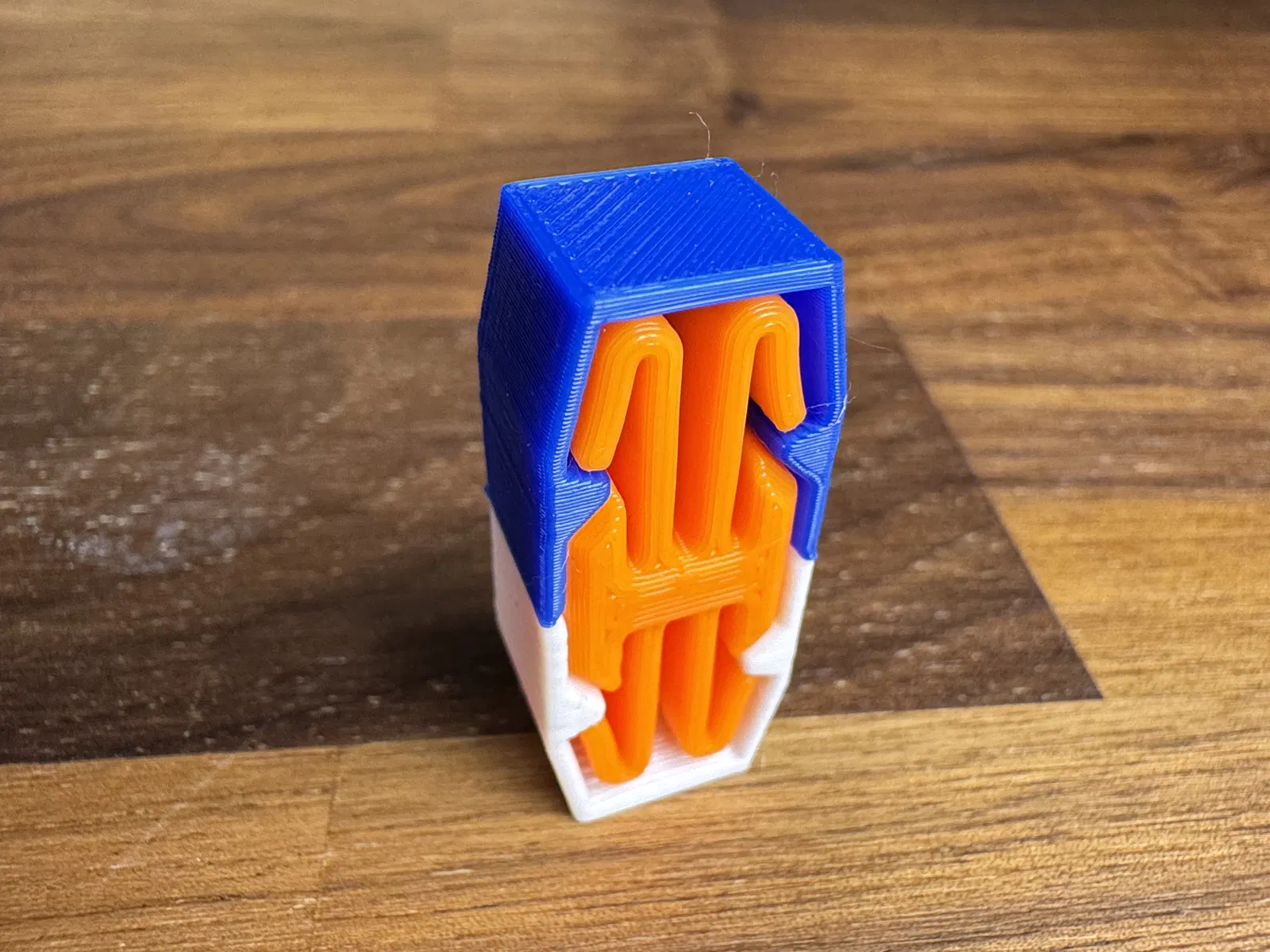

Kẹp để nối hai chi tiết in 3D lại với nhau mà không cần keo.

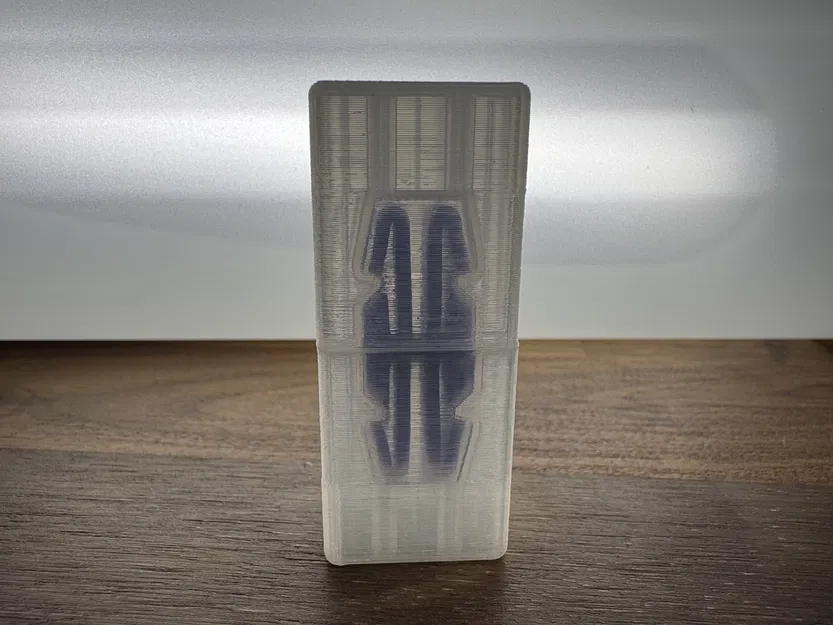

Những cái kẹp này giúp canh vị trí (định vị) hai phần với nhau và giữ chặt bằng lực kẹp.

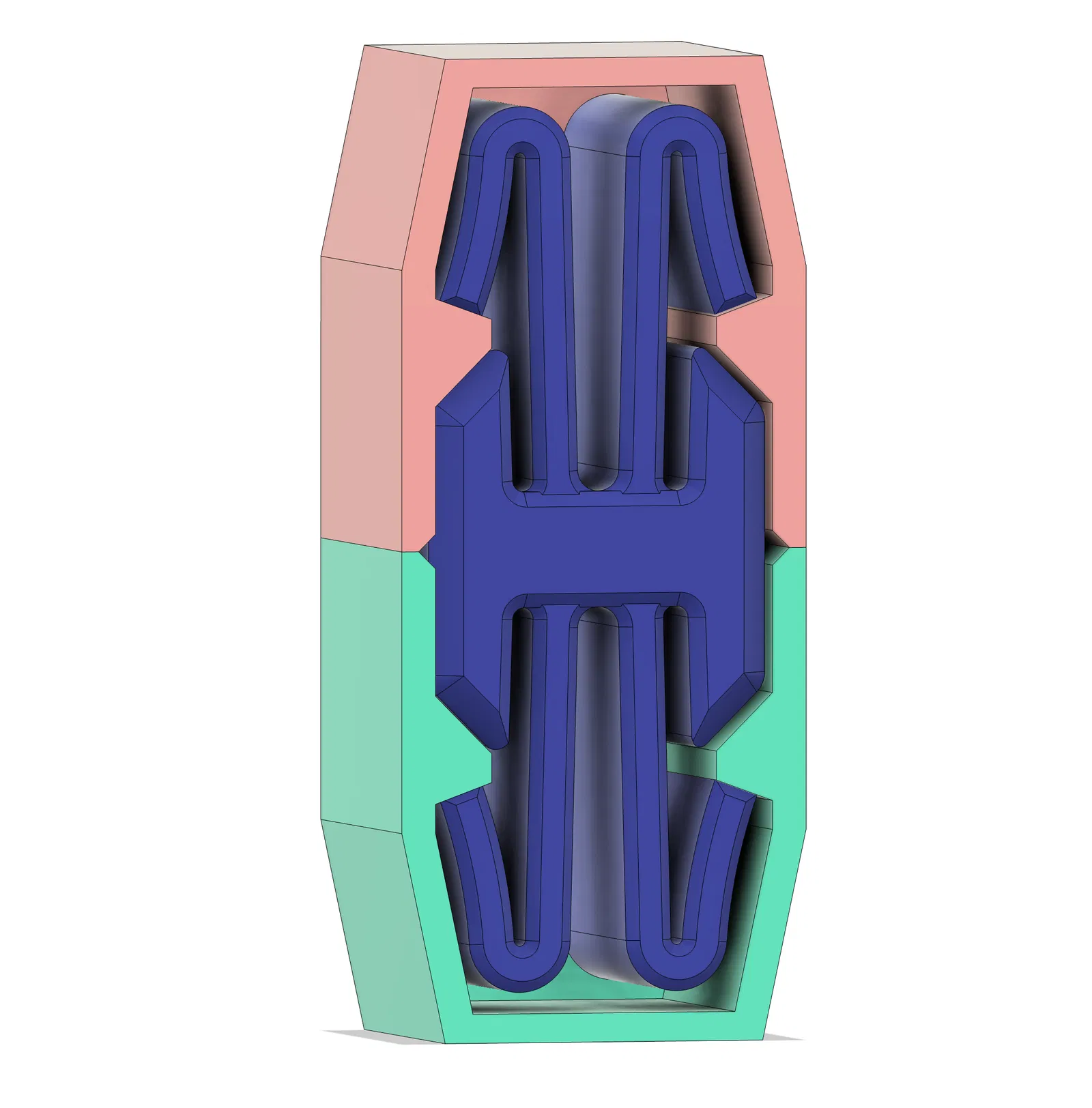

Cách hoạt động:

Cách dùng các file:

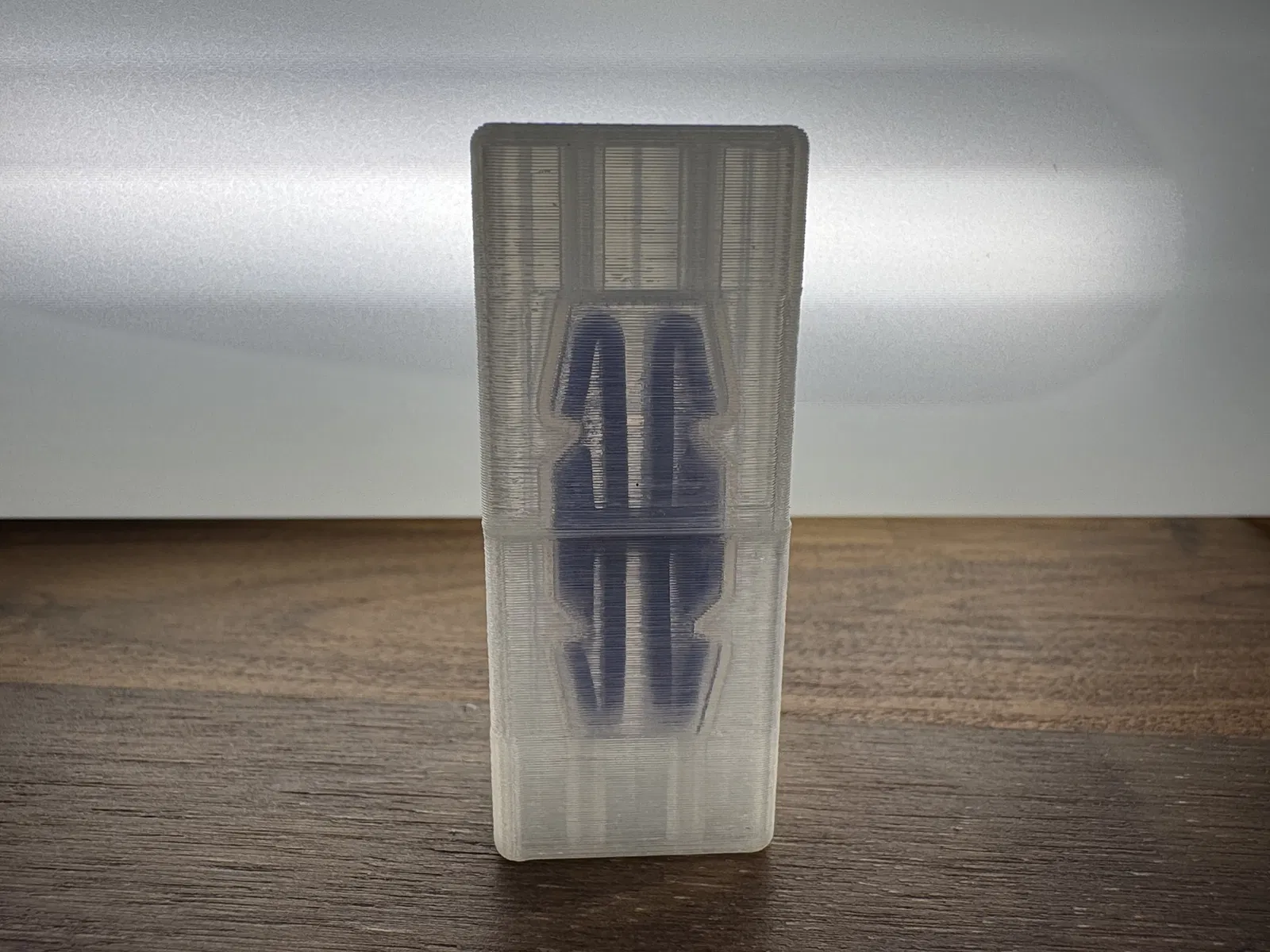

Ngoài ra còn có một phiên bản mỏng của connector này, dùng cho các mẫu nhỏ hoặc thành mỏng, nơi kẹp cỡ đầy đủ không vừa:

Cách sử dụng

1. Mở model bạn muốn ghép trong PrusaSlicer.
2. Thêm như một negative volume modifier, Pocket 0 DOF.
3. Đảm bảo negative volume modifier nằm ở cao độ Z nơi bạn muốn cắt (split) model.
4. Nếu bản in cần hơn một connector, hãy thêm một negative volume modifier nữa. Cân nhắc dùng Pocket 1 DOF, vì nó có thêm độ hở ở một bên của pocket để tránh bị “over-constrain” các connector. Nhớ canh thẳng (align) pocket này với pocket đầu tiên.
5. Dùng lệnh Cut của PrusaSlicer để cắt model tại cao độ Z mong muốn — cao độ này nên trùng với các Pocket negative volume modifier. Xoay (orient) cả hai phần sau khi cắt sao cho mặt cắt nằm xuống bàn in.

Thiết lập: nozzle 0.4 mm, layer height 0.2 mm

Đã test với PLA và PETG, nhưng các loại nhựa tương tự khác nhiều khả năng cũng dùng được.

Files

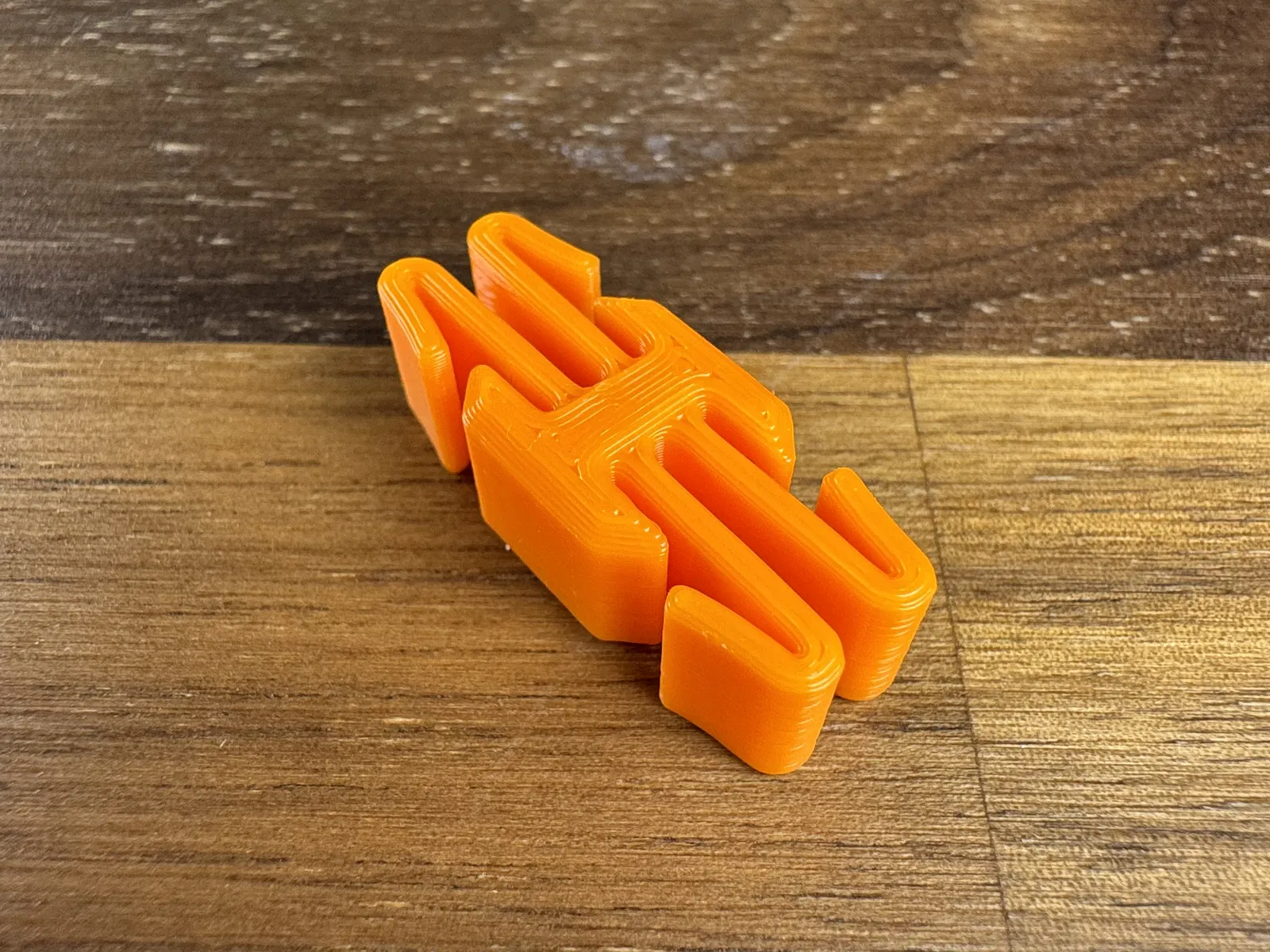

Clip (0.0 Clearance).stl
Clip (0.1 Clearance).stl

Chỉ cần 1 trong 2 file này. Khuyến nghị bắt đầu với bản clearance 0.0. Nếu thấy lắp quá chặt, thử bản clearance 0.1.

Clip Stud (0.0 Clearance).stl
Clip Stud (0.1 Clearance).stl

Dùng Clip Stud để ghép tạm hai phần nhằm kiểm tra độ khớp (fit) nếu cần. Chỉ cần 1 trong 2 file này. Khuyến nghị bắt đầu với bản clearance 0.0. Nếu thấy lắp quá chặt, thử bản clearance 0.1.

Pocket 0 DOF.stl
Pocket 1 DOF.stl

Các model Pocket được dùng làm negative volume modifier để tạo phần khoét (cut-out) cho kẹp connector. Dùng Pocket 0 DOF trước. Nếu cần thêm connector, cân nhắc dùng Pocket 1 DOF cho cái thứ hai, vì nó có thêm độ hở ở một bên pocket để tránh “over-constrain” các connector.

Min Size Part.stl

Dùng làm model tham chiếu cho thiết kế của bạn. Model này đại diện cho thể tích cần thiết của cái kẹp cộng với độ dày tường (wall thickness) tối thiểu xung quanh.

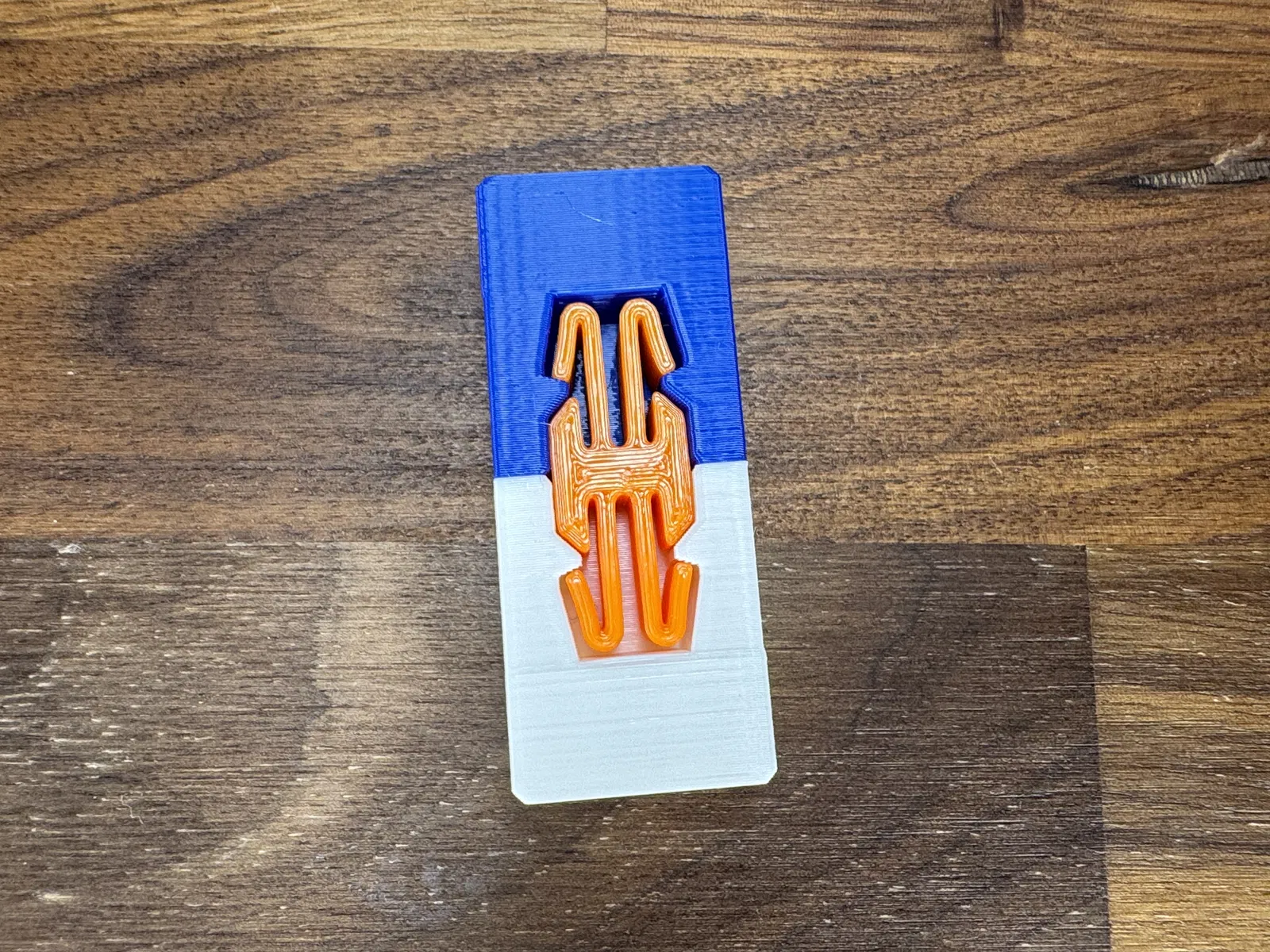

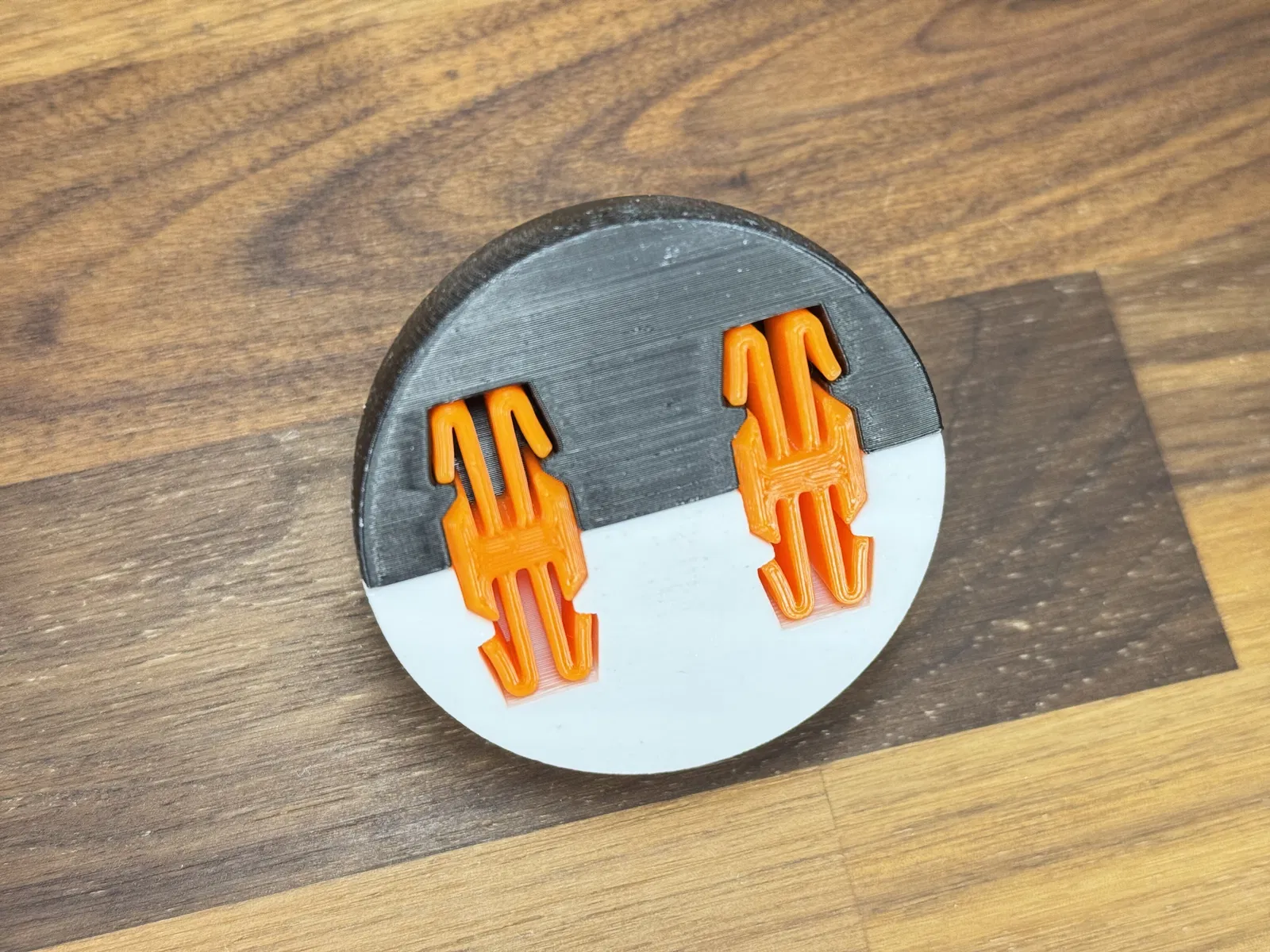

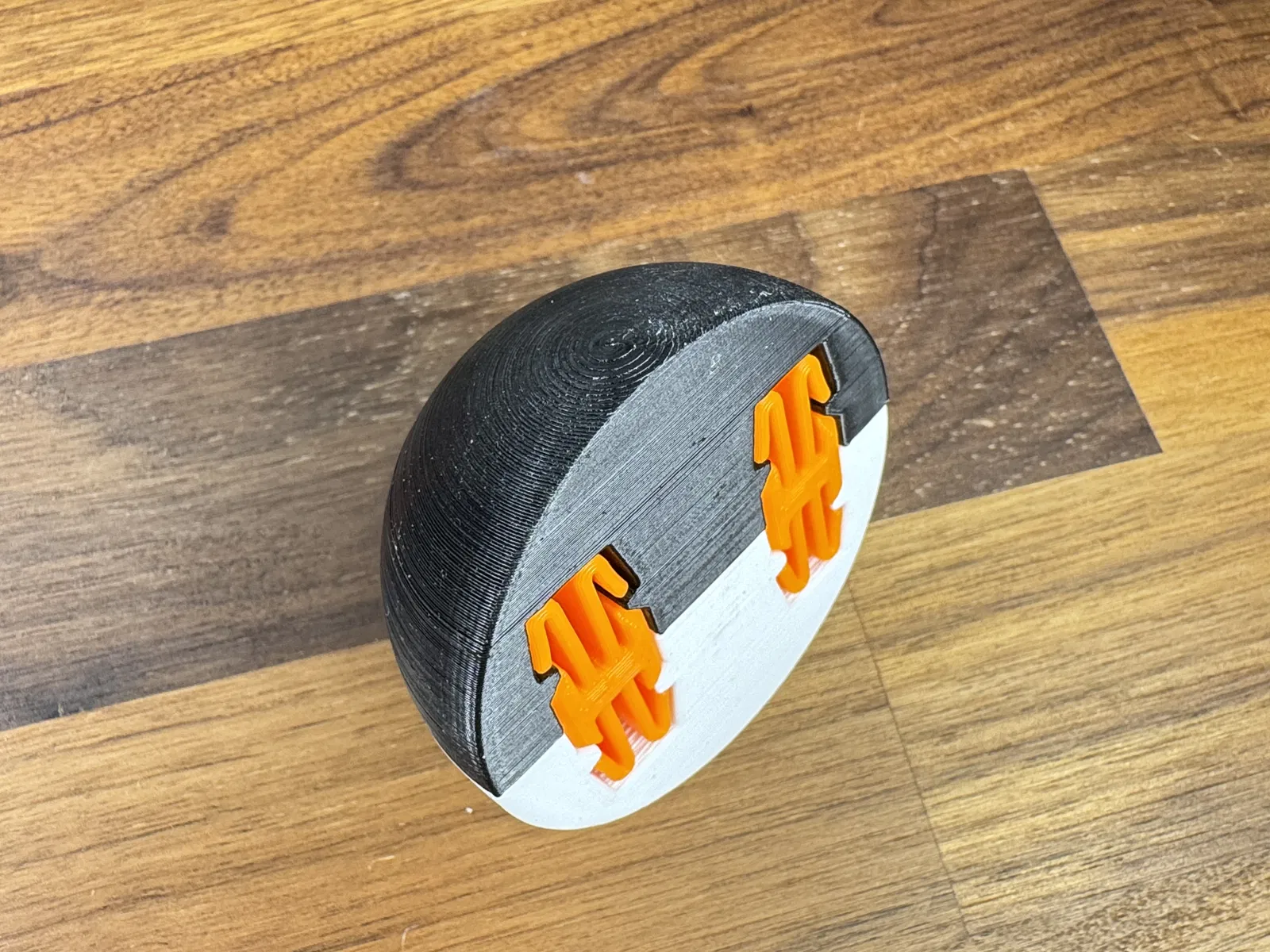

Demo Part X.stl

Đây là các chi tiết demo và test cho connector.

Connector1.f3d

File Fusion 360 dạng chỉnh sửa được để bạn remix phiên bản của riêng mình.
