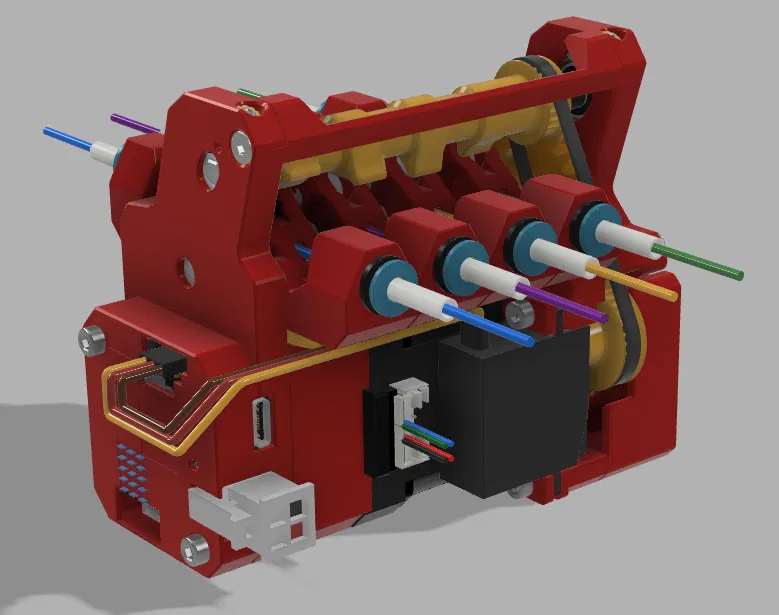

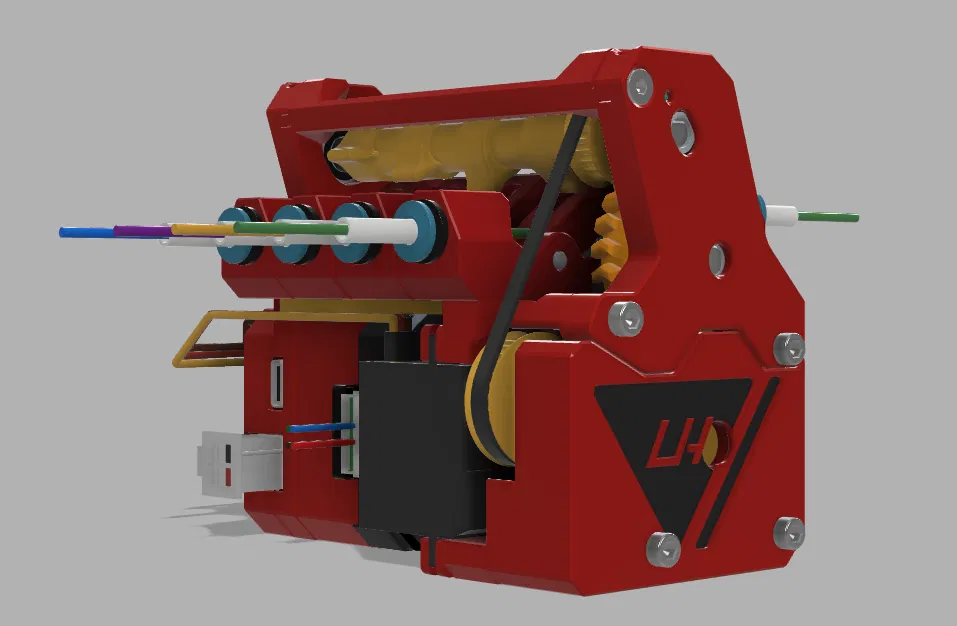

Pico MMU ReMix

Alpha Version 0.1

1. Gần như toàn bộ các phần đã được chỉnh sửa.

Alpha Version 0.2

1. Phần lớn các part đã được chỉnh sửa.
2. Đã bổ sung Bill of Materials và danh sách link AliExpress.
3. Đã thêm Lower Heat Insert để phục vụ thiết kế support trong tương lai.
4. Đã thêm hỗ trợ cho stepper motor 38mm.

Alpha Version 0.3 New

1. Phần lớn các part đã được chỉnh sửa.

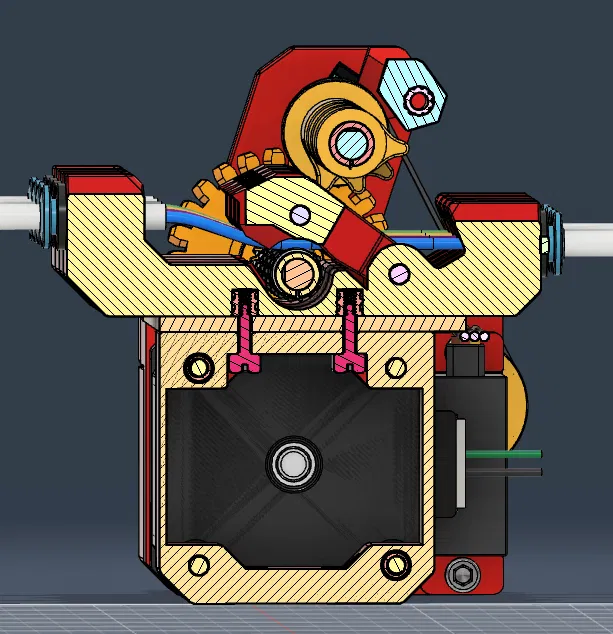

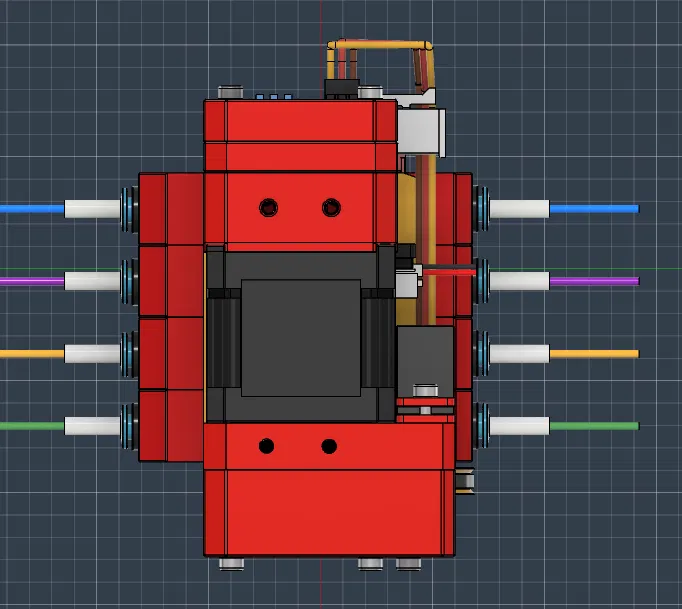

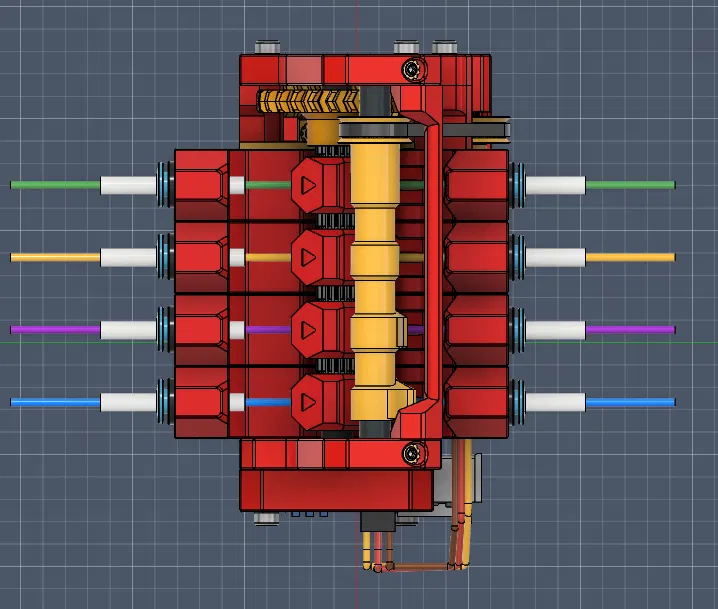

2. Đã chỉnh lại đường đi filament trong module ECAS04.
3. Ít ốc vít và Heat Insert hơn; đổi 2 con ốc stepper motor sang M3x55mm để thiết kế gọn hơn.

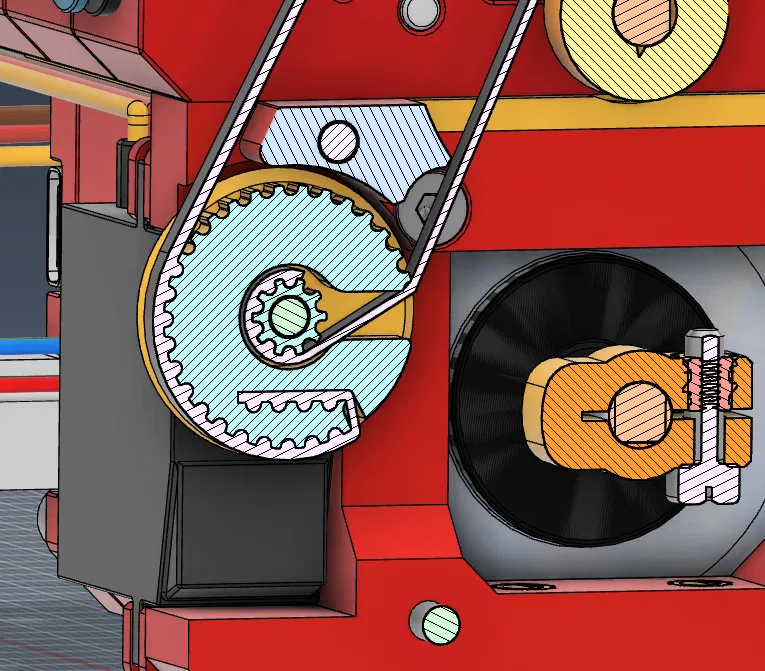

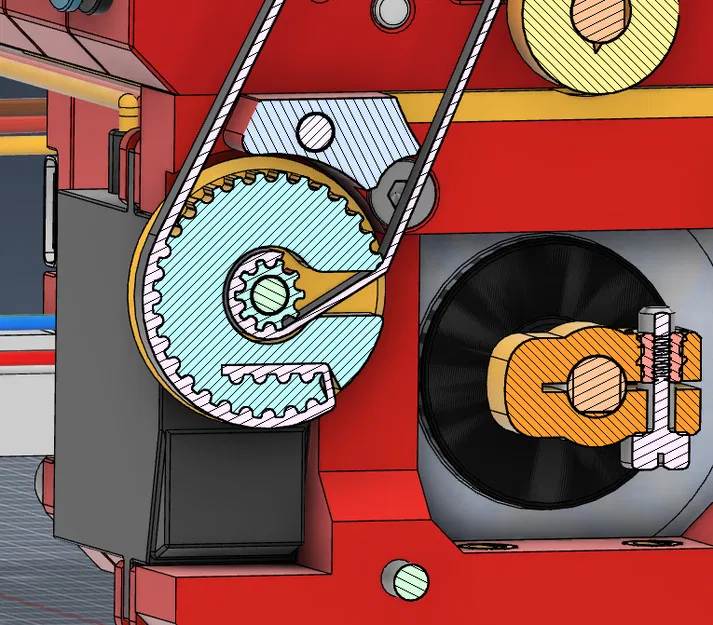

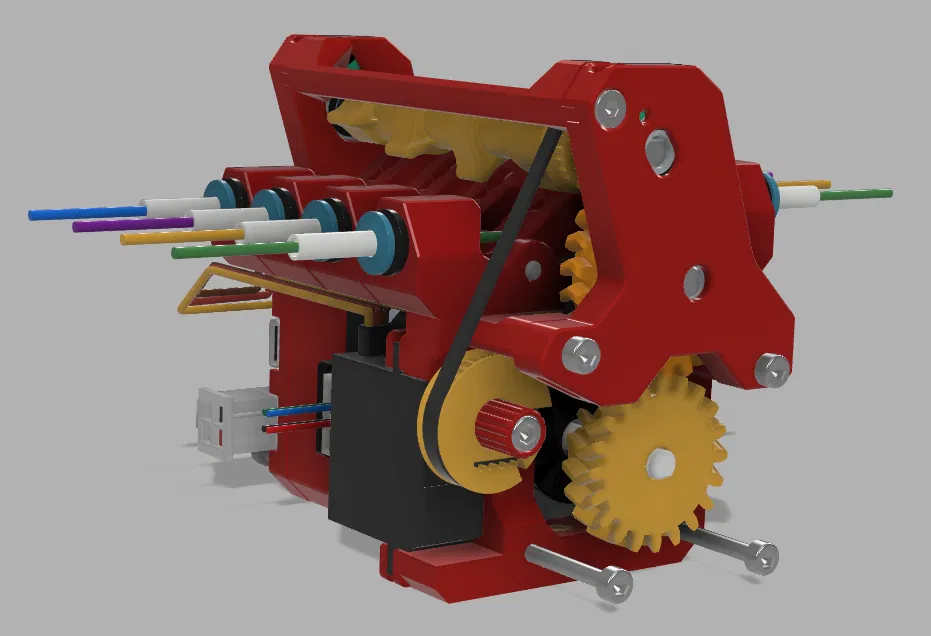

4. Hệ thống mới giúp căng dây đai GT2-3W dễ dàng. (Cần servo spacing). Việc dùng dây GT2 tiêu chuẩn (6mm) cần đổi trục sang >90mm, spacer servo lớn hơn và ... (đang nghiên cứu).
5. Một vài ví dụ về bracket.
6. Cập nhật Bill of Materials (BOM).

La lista de materiales - Bill of Materials (BOM) ← link

Alpha Version 0.3 New

Item

Quantity

EMAX ES3004 Servo

1

Nema 17 (chiều dài tối đa 40mm)

• omc-stepperonline Model: 17HS16-2004S1
• Usongshine Model: 17HS4401S

1

Bearing MR115 5X11X4mm

4

Bearing MR83 3x8x3mm

4

BMG Drive Gear (With Top Wire)

4

Steel D-Shaft 5mm 90mm cho 4 lanes

2

Pin Metal M3 x 16mm

4

Pin Metal M3 x 12mm

4

PTFE Tube (OD4mm x ID3mm) (Cắt 8.5mm)

4

Dao cắt ống PTFE (tùy chọn)

1

PTFE Tube (OD4mm x ID3mm)

Số mét cần dùng

ECAS 4 Collet

8

Belt GT2 rộng 3mm (+-400mm chiều dài)

1 meter

Heat Insert M3 (D5mm) x (L4mm)

24

M3 x 8mm Cap Head Screw

5

M3 x 10mm Cap Head Screw

1

M3 x 15mm Cap Head Screw

1

M3 x 20mm Cap Head Screw hoặc Button Head Screw

2

M3 x 30mm Cap Head Screw hoặc Button Head Screw

1

M3 x 35mm Cap Head Screw hoặc Button Head Screw

3

M3 x 55mm Cap Head Screw hoặc Button Head Screw

2

M3 x 5mm Countersunk Head Screw

6

M3 x 8mm Countersunk Head Screw

2

M3 x 10mm Countersunk Head Screw

2

M3 x 14mm Countersunk Head Screw

1

M3x6mm Headless Set Screws

2

Heat sink 9x9x12mm (tùy chọn)

1
