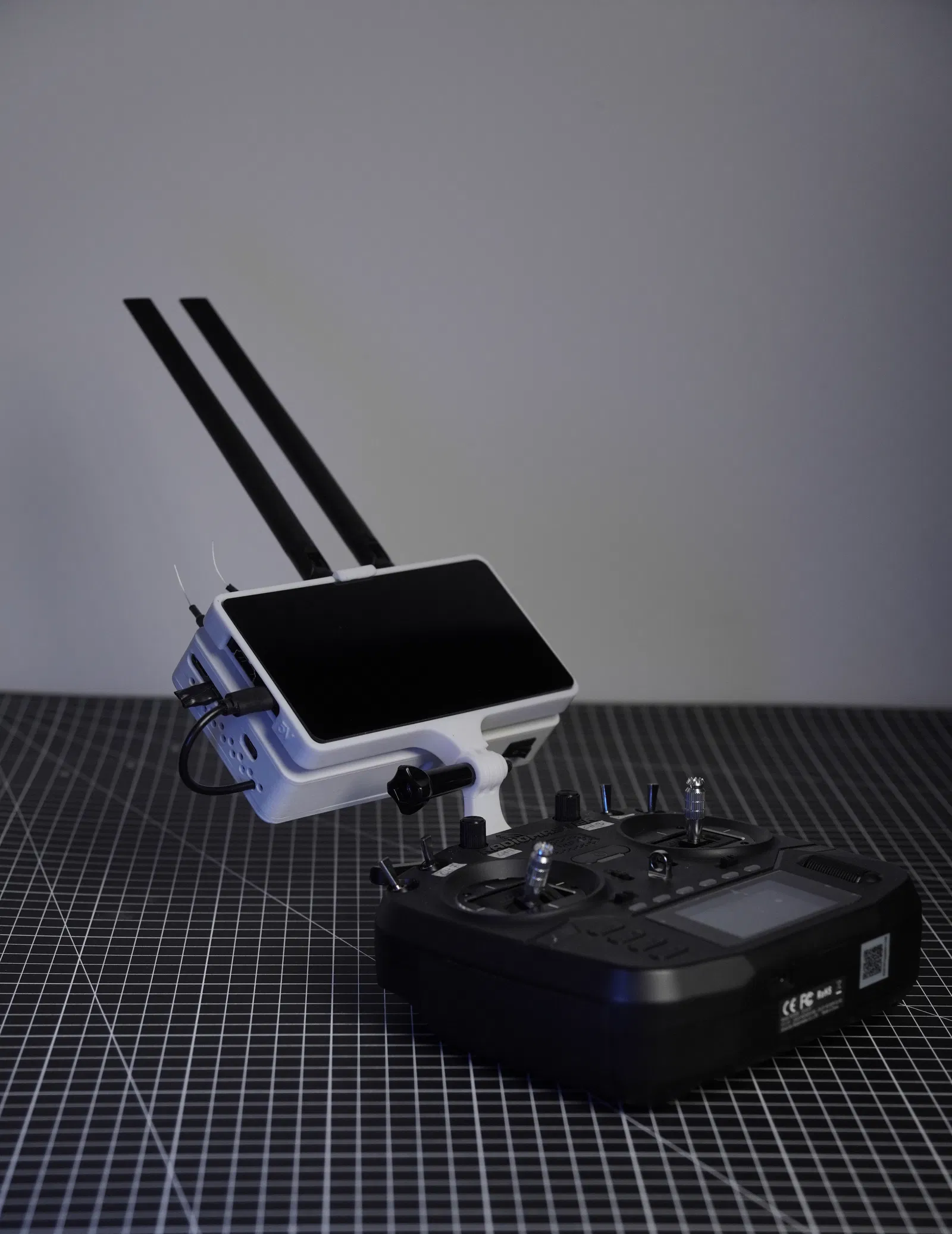

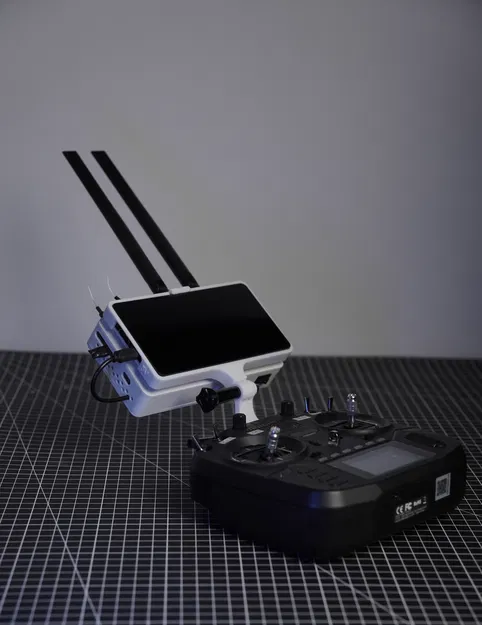

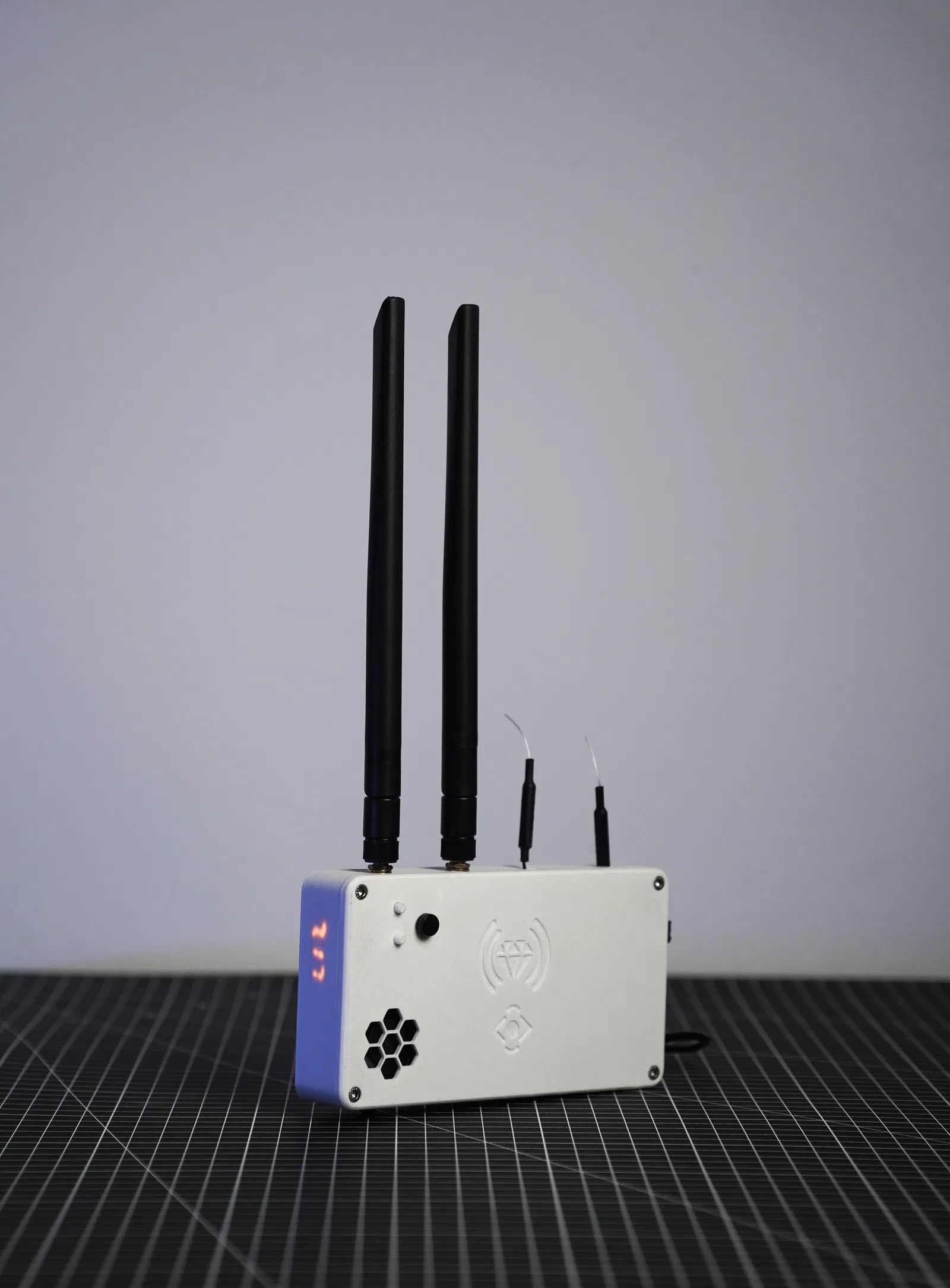

OpenIPC RubyFPV VRX kèm màn hình và bracket cho Radiomaster Boxer

OpenIPC RubyFPV VRX WITH DISPLAY AND BRACKET FOR RADIOMASTER BOXER

• Cho phép gắn màn hình HDMI 1080p
• Vừa với hộp đựng (carrying case) zin của Radiomaster Boxer – không cần tháo rời gì hết
• Lắp ráp dễ
• Có thể chịu tải hơn 800 gram

 Model gồm 7 file:

• Radiomaster boxer bracket
• Display bracket
• Body
• Lid
• Button (in 2 cái)
• Rails Screen
• Rails VRX

RM BOXER BRACKET

Dùng 2 con ốc đang giữ dây đeo (strap) để cố định bracket gắn

Bạn sẽ cần một hex nut đầu tròn và một ngàm/khóa GoPro (GoPro fastener) để nối hai bracket lại với nhau

Anten radio đi xuyên qua một lỗ ở phía sau. Siết bằng tay.

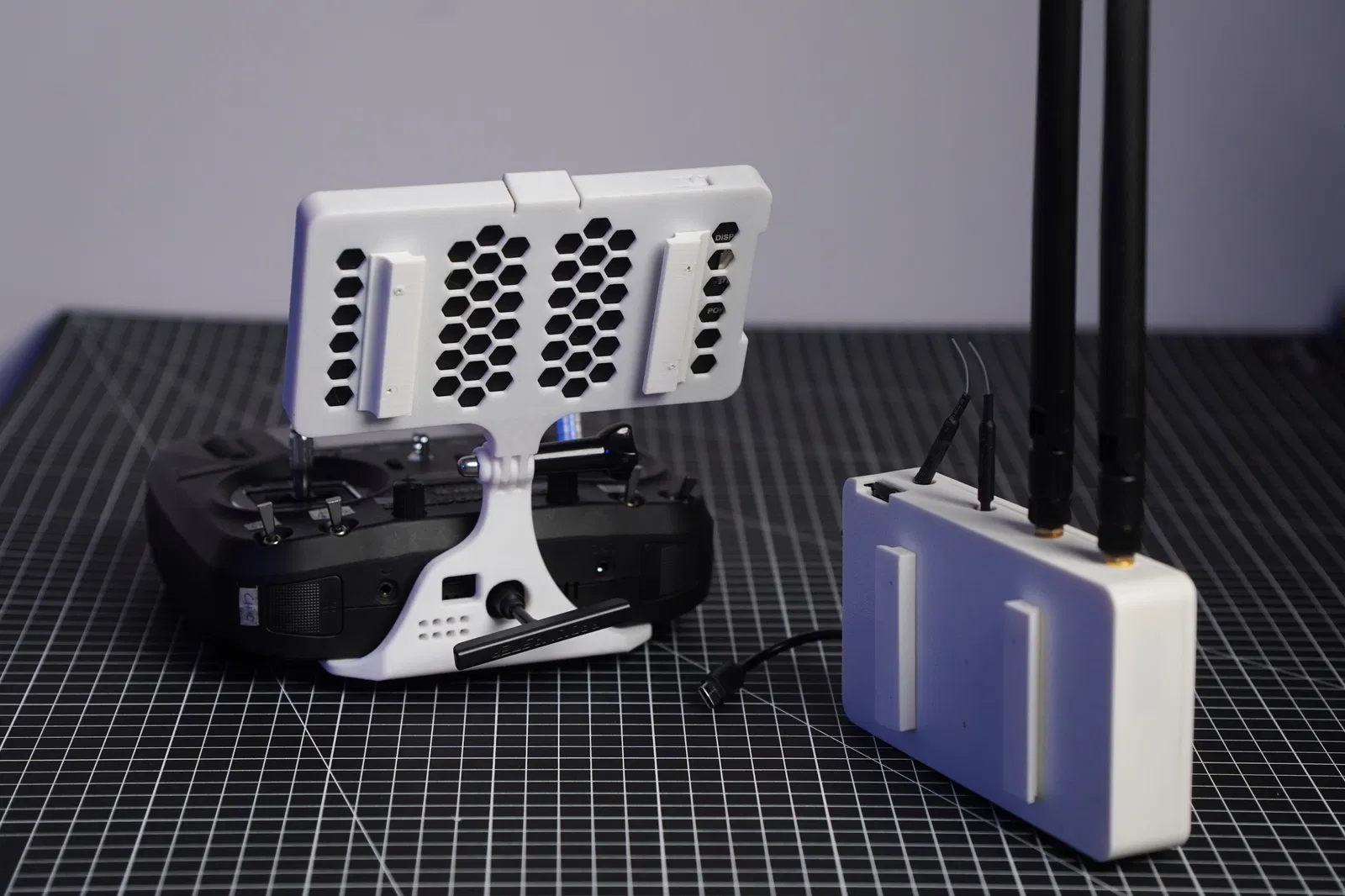

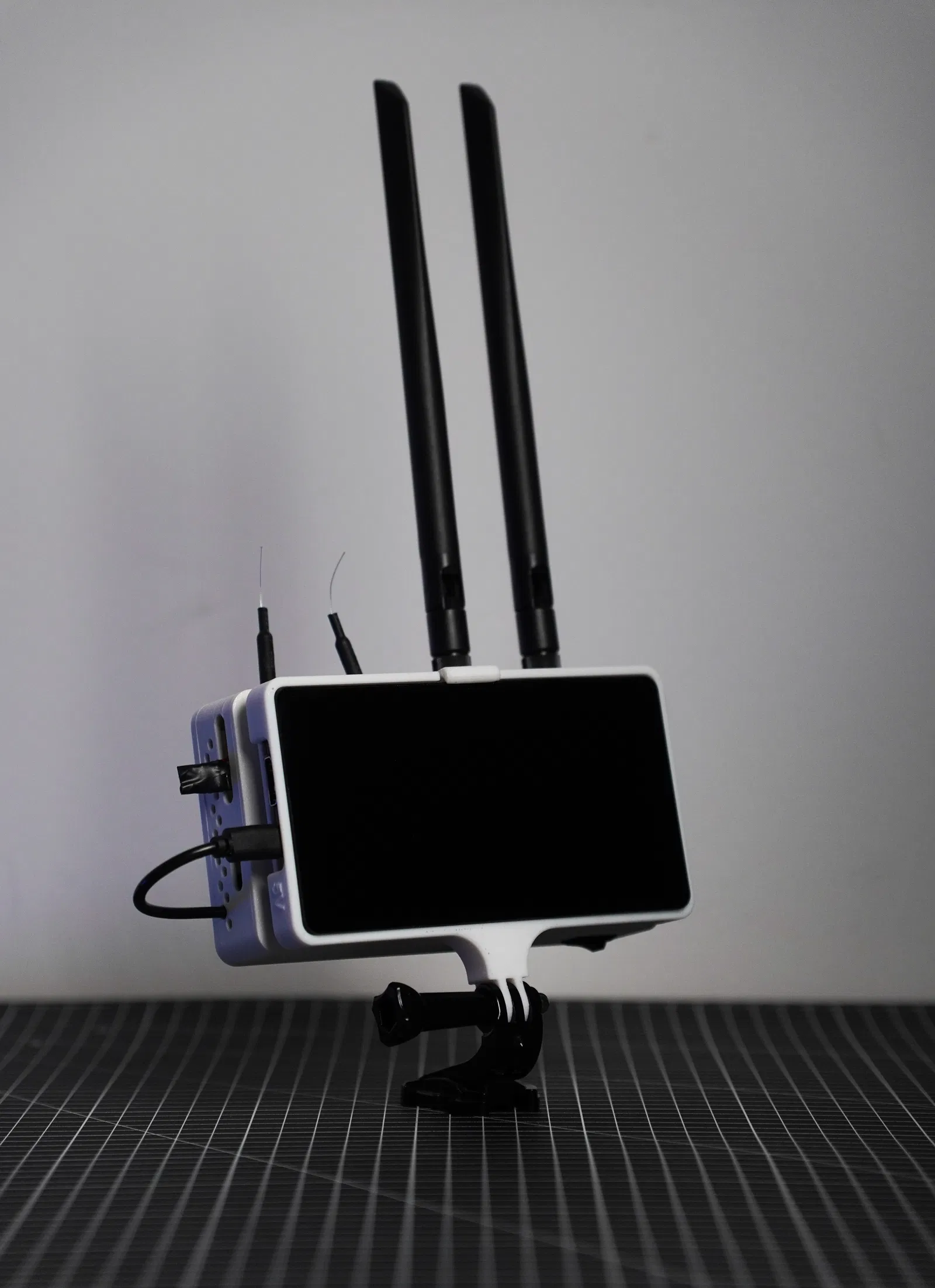

DISPLAY BRACKET

• Thiết kế để hoạt động đúng với mẫu màn hình được link bên dưới (cụ thể là loại đó).
• Có 4 lỗ để bắt rail, dùng để gắn một VRX ở phía sau

HƯỚNG DẪN IN (PRINTNG GUIDELINES)

Đã test với PLA.

Nếu màn hình không vừa, nghĩa là model bị co lại sau khi nguội. Nếu gặp trường hợp này, hãy scale 0.3% theo trục X và Y trong slicer.

Dùng infill Honeycomb, 25% để tăng độ cứng.

Dùng support cho phần overhang cạnh chỗ mở 5V.

Cắt 2 cái tab nhỏ cạnh nút bấm ở phía trên của display bracket bằng dao exacto.

In boxer bracket với mặt sau (back face) đặt xuống bàn in.

🛠 DỤNG CỤ VÀ VẬT TƯ (affiliate links):

1. Radxa 3W

2. RTL8812EU2 WiFi module

3. Màn hình HDMI 5"

4. 1/4" heat inserts

5. Metric Heat inserts

6. Ốc đầu chìm (countersunk), M3 6mm

7. Cáp HDMI sang HDMI micro dạng flexible

8. USB hub module

9. Module hạ áp DC step down chỉnh được 3A

10. Screws

11. Cáp SMA female sang Ipex (7cm)

12. Công tắc 5 chiều (5 way switch)

13. Male USB C

14. Công tắc On/Off

15. Anten

16. Quạt 2507 5v
