Vỏ PSU Meanwell LRS-350 / LRS-300 gắn DIN rail (The RIG)

Về vỏ PSU Meanwell LRS-350-24

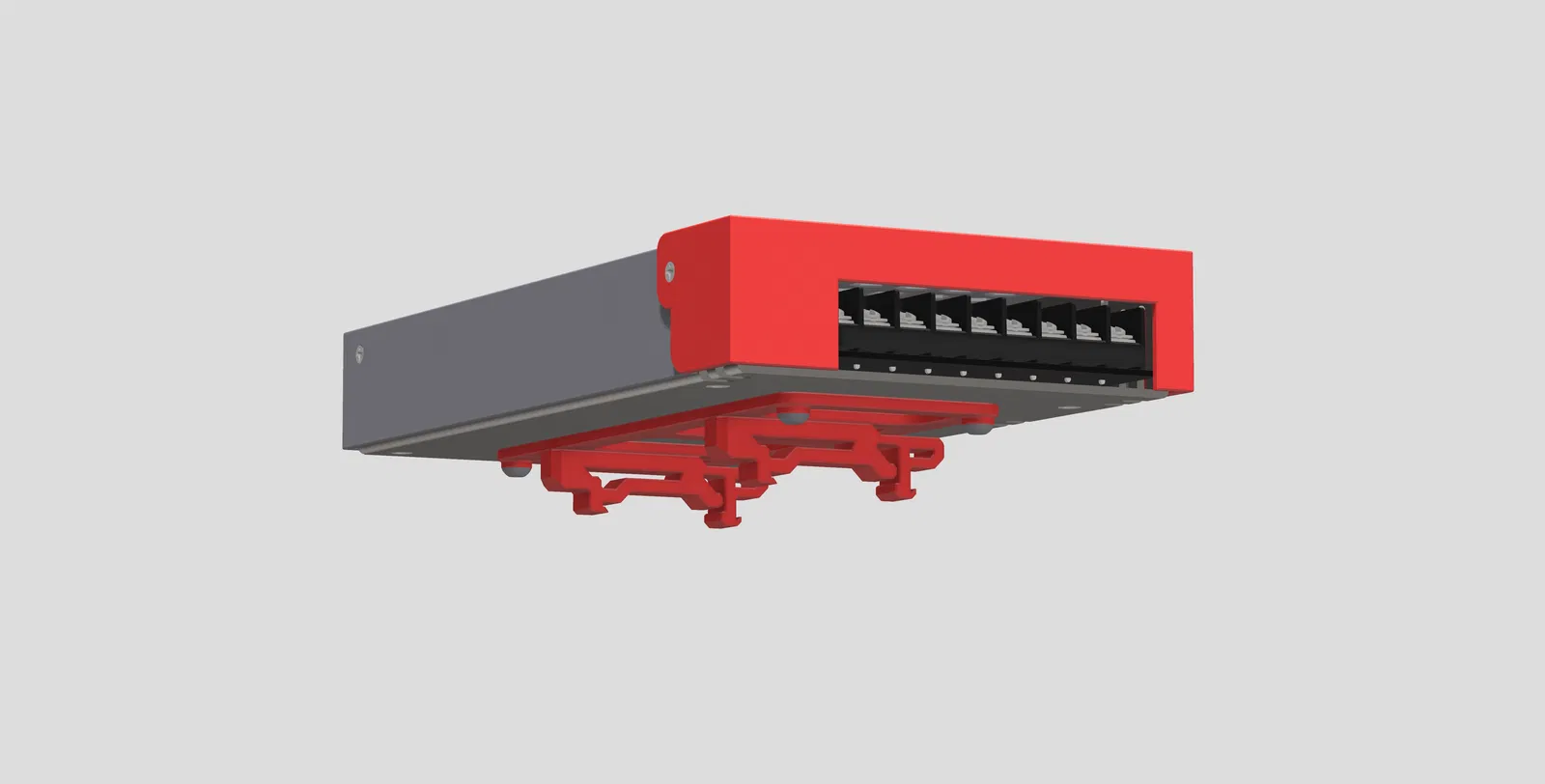

Đây là vỏ có thể gắn DIN rail (và cũng dùng độc lập) kèm nắp che bảo vệ cho PSU Meanwell LRS-350-24.

Vỏ này được thiết kế chủ yếu như một phụ kiện cho The RIG — bộ giá/stand DIY để test linh kiện điện tử.

Tuy vậy, nó vẫn đủ linh hoạt để dùng với hầu hết máy in 3D thông dụng hoặc các thiết bị/hệ thống điện tử khác mà bạn đang làm.

Tính năng của vỏ:

• Tối ưu tương đối để in nhanh — dùng setting trong slicer với 0 lớp top/bottom; “hack” infill để in dạng lưới cho phần vỏ. Bạn có thể tuỳ biến theo ý.

  Nhớ xem hướng dẫn in bên dưới!

• Danh sách vật tư (BOM) đơn giản.

Lợi ích chính:

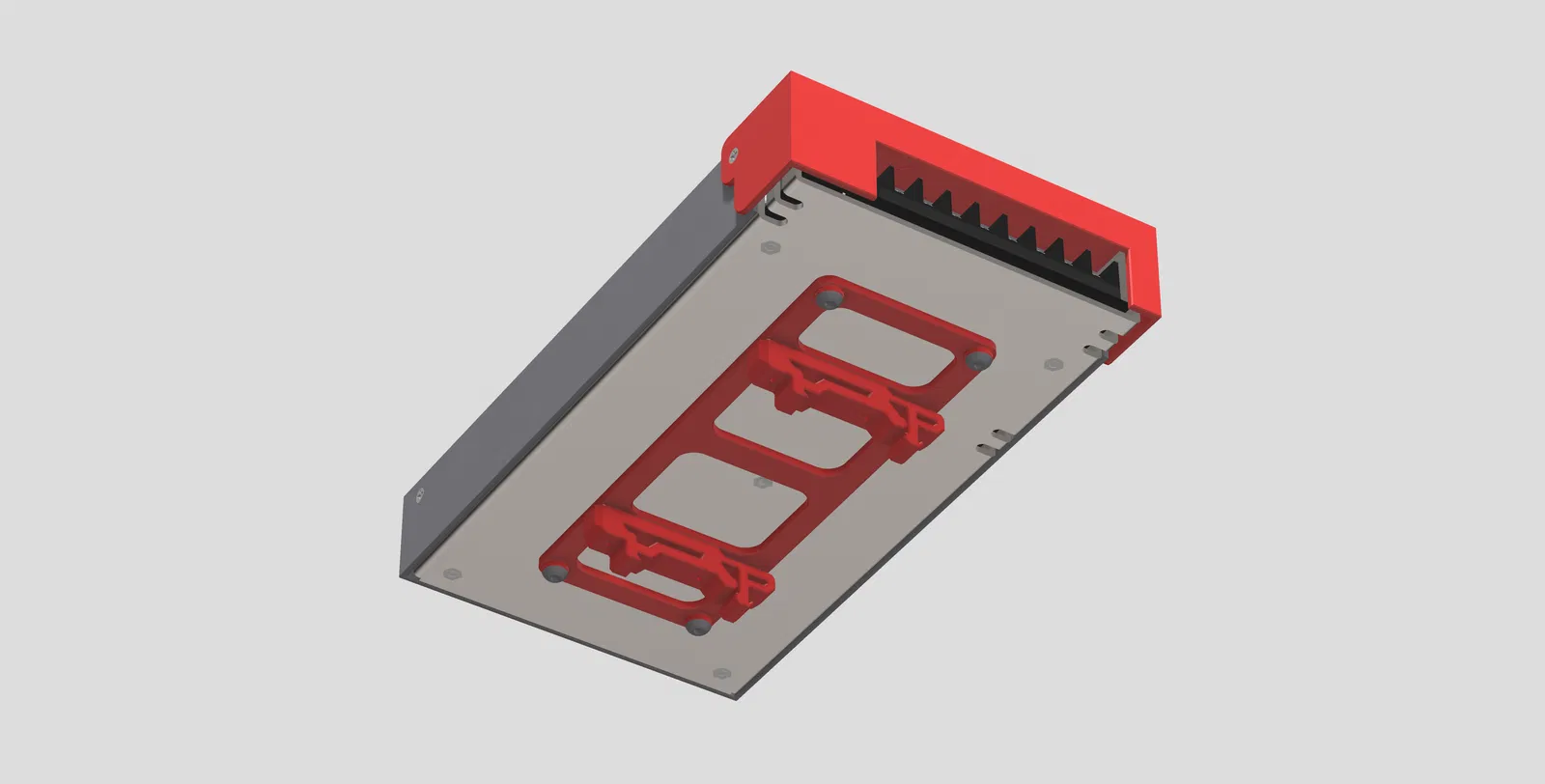

• Gắn DIN rail hoặc để rời đều được, đầy đủ ngàm/đế gắn kèm trong file in.
• Có nắp che bảo vệ dây, giảm rủi ro bị điện giật.

Bill of Materials và hướng dẫn tìm mua

Part

Size / Standard

QTY

Source

M2.5 flathead countersunk screws

M2.5x6mm TX; PH

4

Buy here

M2.5 round head wood screws

M2.5 x 6mm

4

Buy here

M4 screws

M4x8 SHCS; BCHS

4

Buy here

Hướng dẫn in

Main

3d printing process

FDM (fused deposition modeling)

Infill type

Support cubic, Grid, Gyroid, Honeycomb, Triangle or Cubic

Material

ASA, ASA-CF, ABS, ABS+, ABS-CF [1]

Infill percentage

25 - 60% [2]

Layer height

0.2mm, recommended

Wall count

Recommended: 4

Solid top/bottom layers

Recommended: 5

Extrusion width

0.4mm, recommended

Tuỳ biến nắp trên theo ý bằng setting trong slicer

• Chọn file Cover_Cover_Top.step và import vào slicer bạn đang dùng (ví dụ bên dưới mình dùng Bambu Labs slicer, giao diện Orca Slicer chắc sẽ tương tự).

• Chọn phần top trong Process / Objects

Chỉnh setting slicer:

— Wall loops: 0
— Top shell layers: 0
— Bottom shell layers: 0
— Sparse infill density: tuỳ bạn [1]
— Sparse infill pattern: tuỳ bạn chọn [2]

[1][2] — 16%, Honeycomb chạy ổn với mình, đơn giản vì hình lục giác nhìn “đã” nhất, nhưng tuỳ bạn thôi.

• Slice, kiểm tra kết quả rồi Print

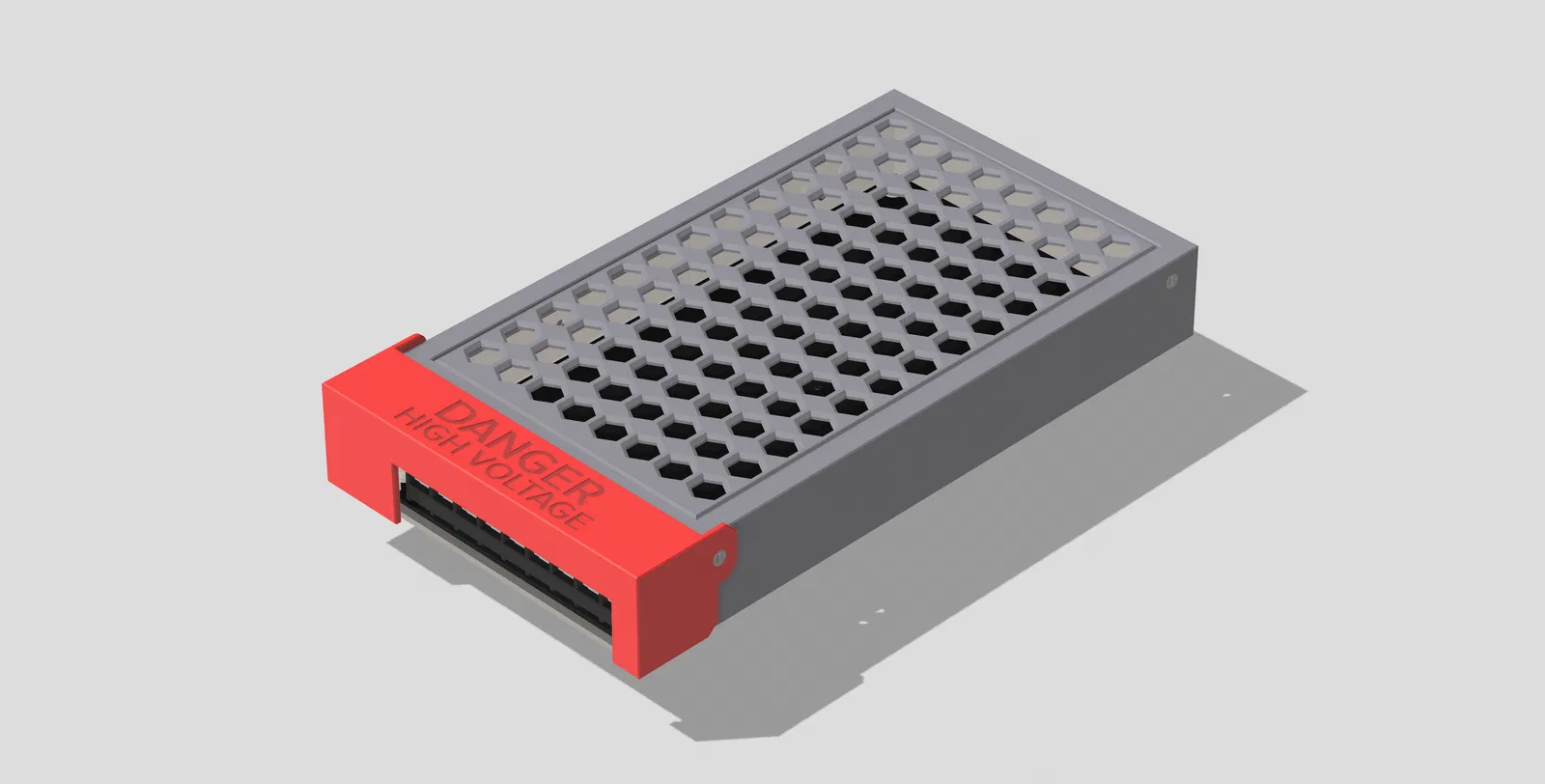

— Lỡ như bạn không muốn rắc rối vụ này: trong file cũng có sẵn một phiên bản thiết kế sẵn cho phần enclosure với các lỗ mở hình lục giác.

Cách ủng hộ dự án

Dưới đây là các cách phổ biến nhất:

• Cân nhắc tham gia Iconic FAB Club trên Printables và nhận tất cả model trả phí + Manuals chỉ với một phí membership, giá từ khoảng $3.
• Bấm like và tải file model. Nó giúp nhiều hơn bạn tưởng.

Change log

Date

Changes

15.01.2025

Initial release
