The RIG (R1.1) — Giá đỡ DIY hỗ trợ test linh kiện điện tử

GIỚI THIỆU VỀ THE RIG

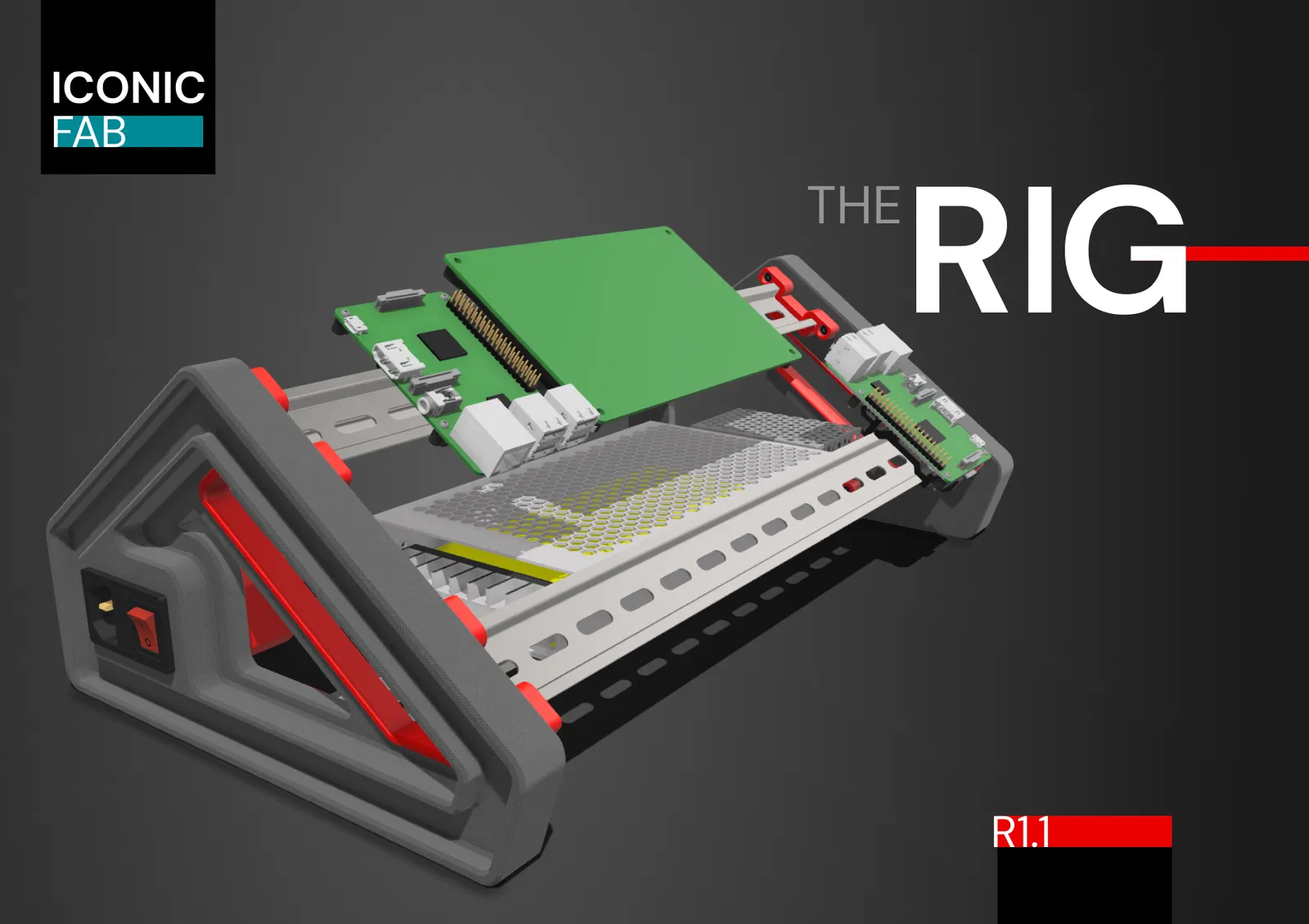

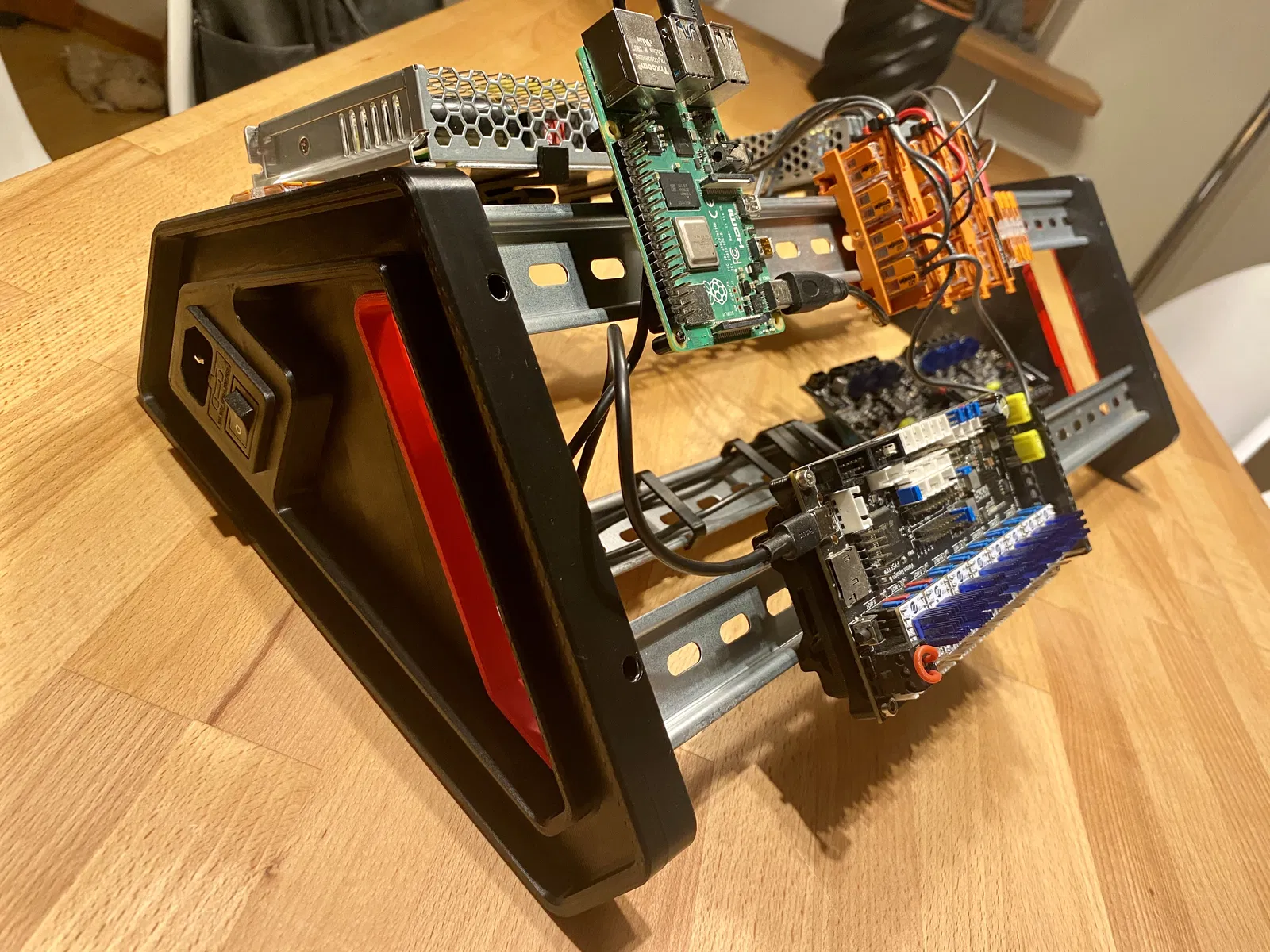

The Rig là một bộ giá đỡ DIY chủ yếu in 3D, giúp bạn test/thử nghiệm linh kiện điện tử theo cách dễ làm và dễ tiếp cận.

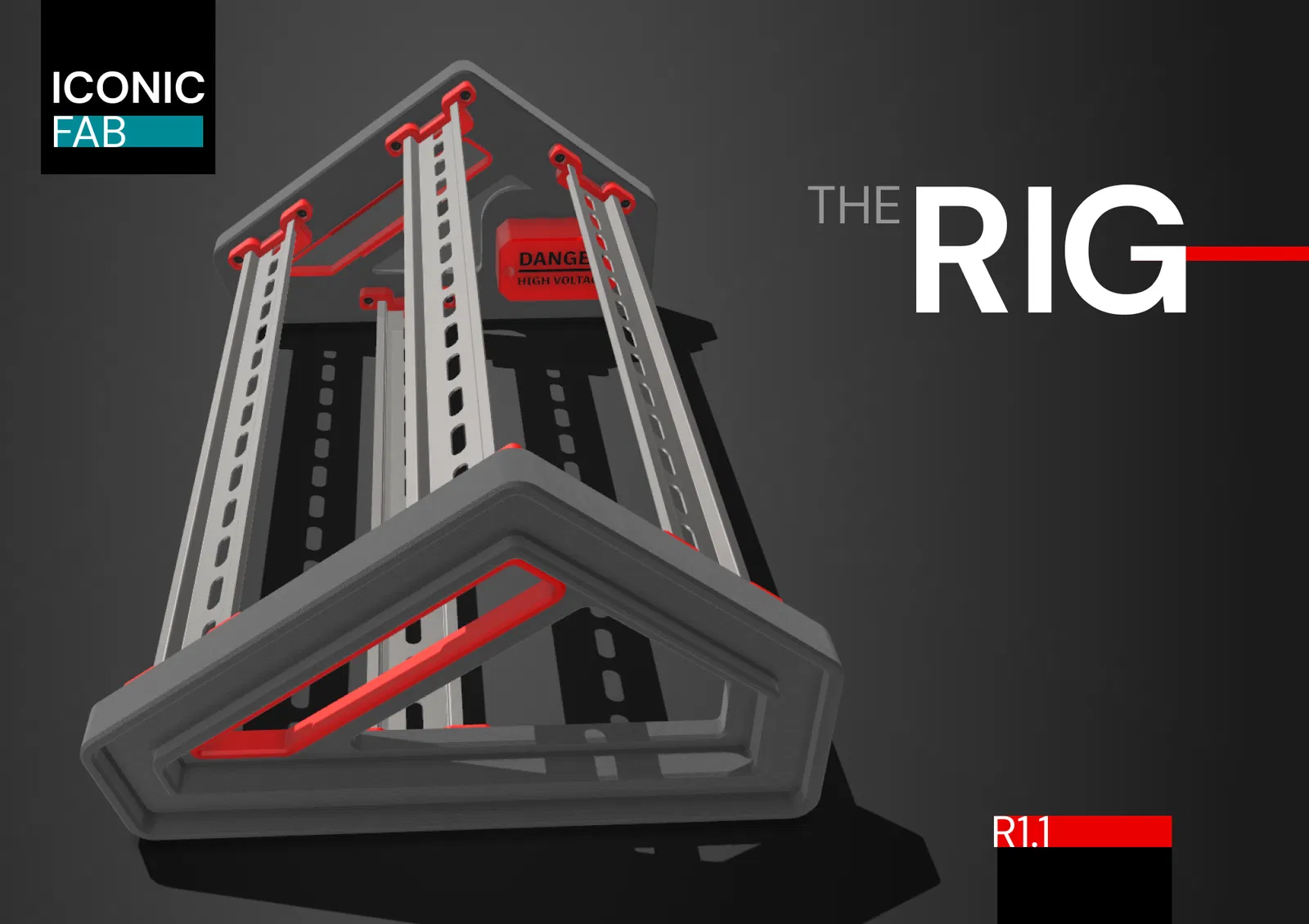

Giá đỡ này được dựng phần lớn từ các chi tiết in, kết hợp với DIN rail 35mm để việc test trở nên nhanh gọn và thuận tiện.

The Rig dùng heat-set inserts và ốc M3 để lắp ráp.


MUA/CHUẨN BỊ CÁC PHẦN CƠ KHÍ Ở ĐÂU?

Tự mua theo BOM (bill of materials)

Linh kiện cơ khí & điện

QTY

Mechanical

M3x8 SHCS — Bolts || Nguồn: [Link]

26

Threaded Inserts — M3x5x4 (M3 x OD:5 x L:4) || Nguồn: [Link]

26

DIN Rail - rộng 35mm, cao 7.5mm, thép || Nguồn: [Link]

4

Electronic

IEC320 C14 inlet || Nguồn [AC-01-02]: [Link]

1

C13 Power Cord || Nguồn: [Link]

1

Phần in 3D

Chi tiết in

13

CẬP NHẬT R1.1 — HƯỚNG DẪN NHANH

Xem trên YouTube: https://youtu.be/pXyl3s8IjaQ


R1.0 — VIDEO HƯỚNG DẪN LẮP RÁP

Xem trên YouTube: https://www.youtube.com/watch?v=9JDYAqjfCVA

HƯỚNG DẪN IN

Dưới đây là các thông số in bạn nên theo để tăng tỉ lệ in thành công:

3D PRINTING PROCESS

FDM (fused deposition modeling)

INFILL TYPE

Support cubic (Legs); Grid (Tất cả phần còn lại)

MATERIAL

ASA, ASA-CF, ABS, ABS+, ABS-CF

INFILL PERCENTAGE

21% (Legs); 41% (Tất cả phần còn lại)

LAYER HEIGHT

Khuyến nghị: 0.2mm

WALL COUNT

Khuyến nghị: 4

SOLID TOP/BOTTOM LAYERS

Khuyến nghị: 5

EXTRUSION WIDTH

Ép cố định 0.4mm

Mẹo & lưu ý:

• Set hướng infill 90° cho cả hai chân (legs);
• Set hướng infill 0° cho các handle inserts;
• Tất cả phần còn lại - mặc định 45°;
• Bạn có thể cân nhắc dùng outer brim 2.5–5mm, khoảng cách 0.1mm cho tất cả các chi tiết nhấn [a] nếu in bằng ASA hoặc các loại filament dễ cong vênh (warp).
• Wall count = 4 là bắt buộc để đảm bảo độ cứng/kết cấu của chi tiết. Không cần “quá tay” hơn. 4 walls là đủ cho bộ này.

Quy ước đặt tên file cho các chi tiết in:

Các file dùng quy ước đặt tên như sau:

• MÀU CHÍNH (PRIMARY COLOR) — Những file này sẽ không có gì ở đầu tên file.
• MÀU NHẤN (ACCENT COLOR) — File có tiền tố “[a]” ở đầu bất kỳ STL nào dự định in bằng màu nhấn.
• SỐ LƯỢNG CHI TIẾT (COUNT OF PARTS) — File có “x1” tới “x2” ở cuối bất kỳ STL nào. Con số là số lượng chi tiết giống nhau cần in.

CÁCH ỦNG HỘ DỰ ÁN

• Nếu bạn thích dự án này, hãy like và download file mẫu.

• Nếu bạn thấy hữu ích và muốn xem thêm từ Iconic FAB trước tiên — cân nhắc follow.

• Nếu bạn thật sự thích và thấy rất hữu ích, bạn có thể ủng hộ dự án với BẤT KỲ số tiền nào bạn chọn.

CHANGELOG

Ngày

Thay đổi

25.05.2024

Điều chỉnh nhỏ cho ngàm/mount DIN rail, các file:

— [a]_DIN_frame_mount_left_r1.2_x4.stl

— [a]_DIN_frame_mount_right_r1.2_x4.stl

Sửa độ sâu sai của một lỗ heat-set insert từ 6.mm về 4mm.

24.04.2024

R1.1 — thay đổi lớn cho các chi tiết in; tối ưu BOM.

08.04.2024

Phiên bản đầu tiên (R1.0)
