Nắp xếp chồng Gridfinity (Gridfinity Stackable Lid)

2025-01-09: Thiết kế lại hoàn toàn, fit tốt hơn và cứng cáp hơn

Mục đích thiết kế

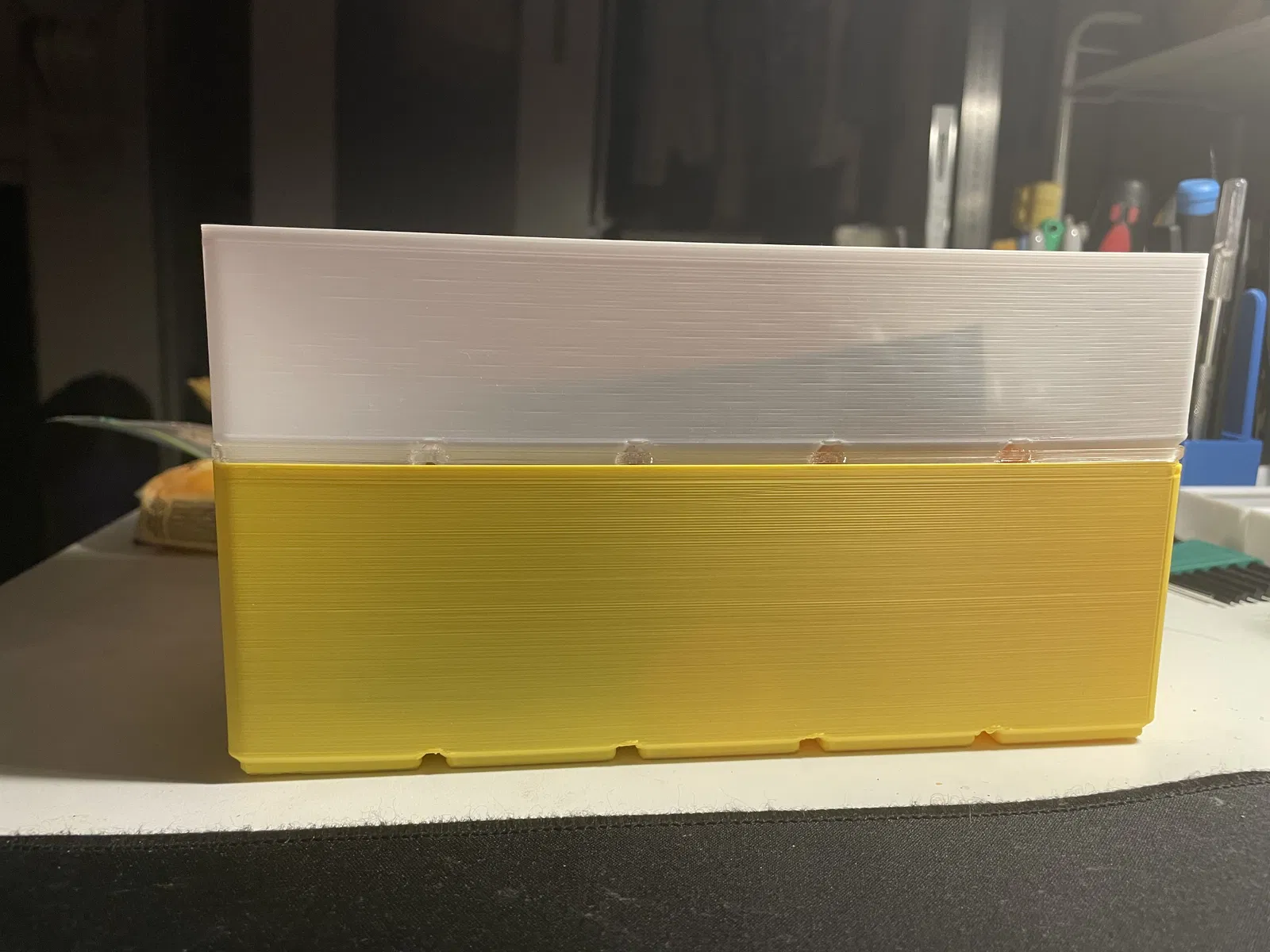

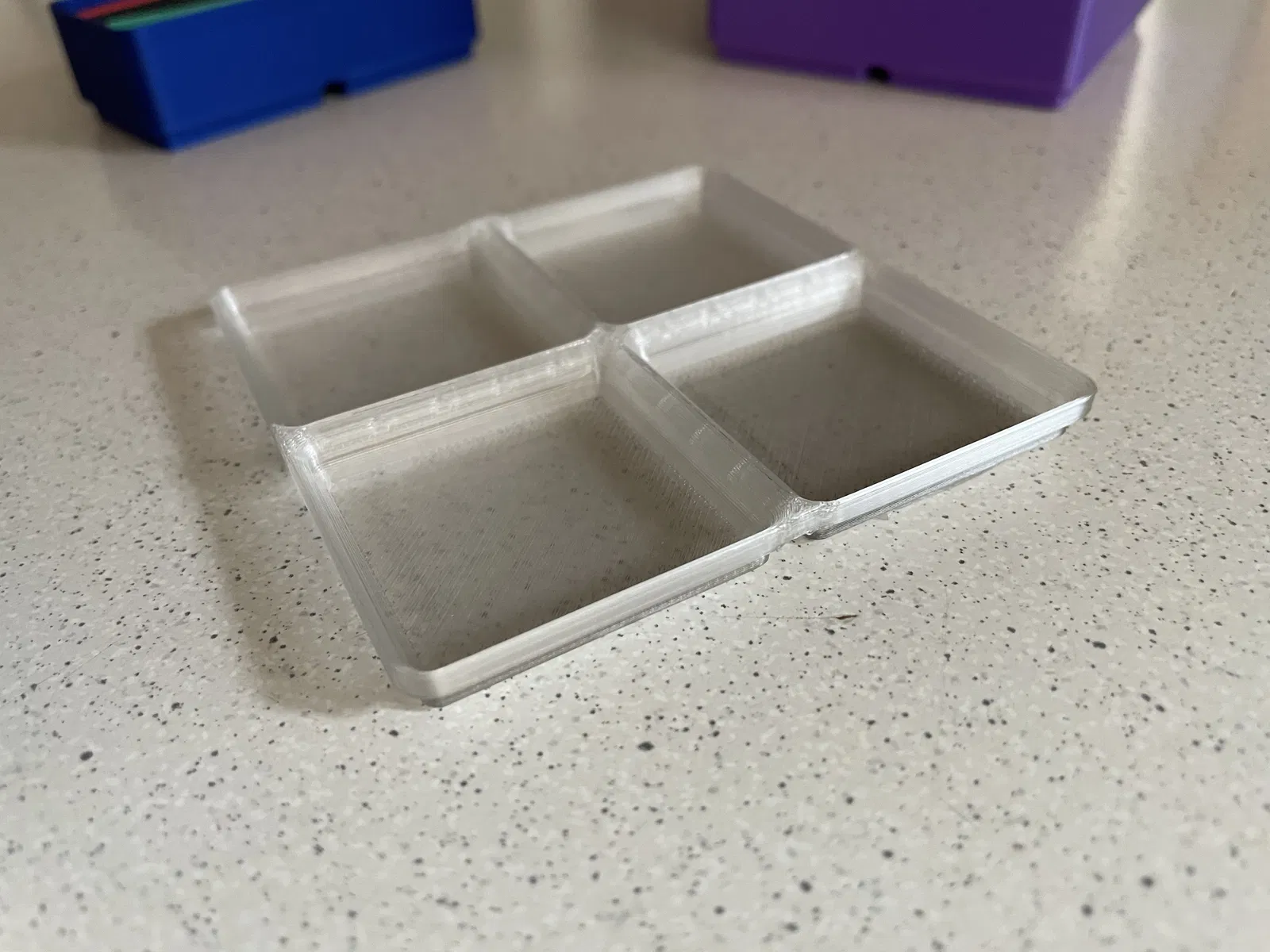

• đậy kín các khay Gridfinity để tránh bụi
• cho phép xếp chồng các khay Gridfinity lên nhau
• tốn ít filament
• có thể hơi trong/nhìn xuyên phần nào khi in bằng filament trong suốt
• light interference fit

Tổng quan

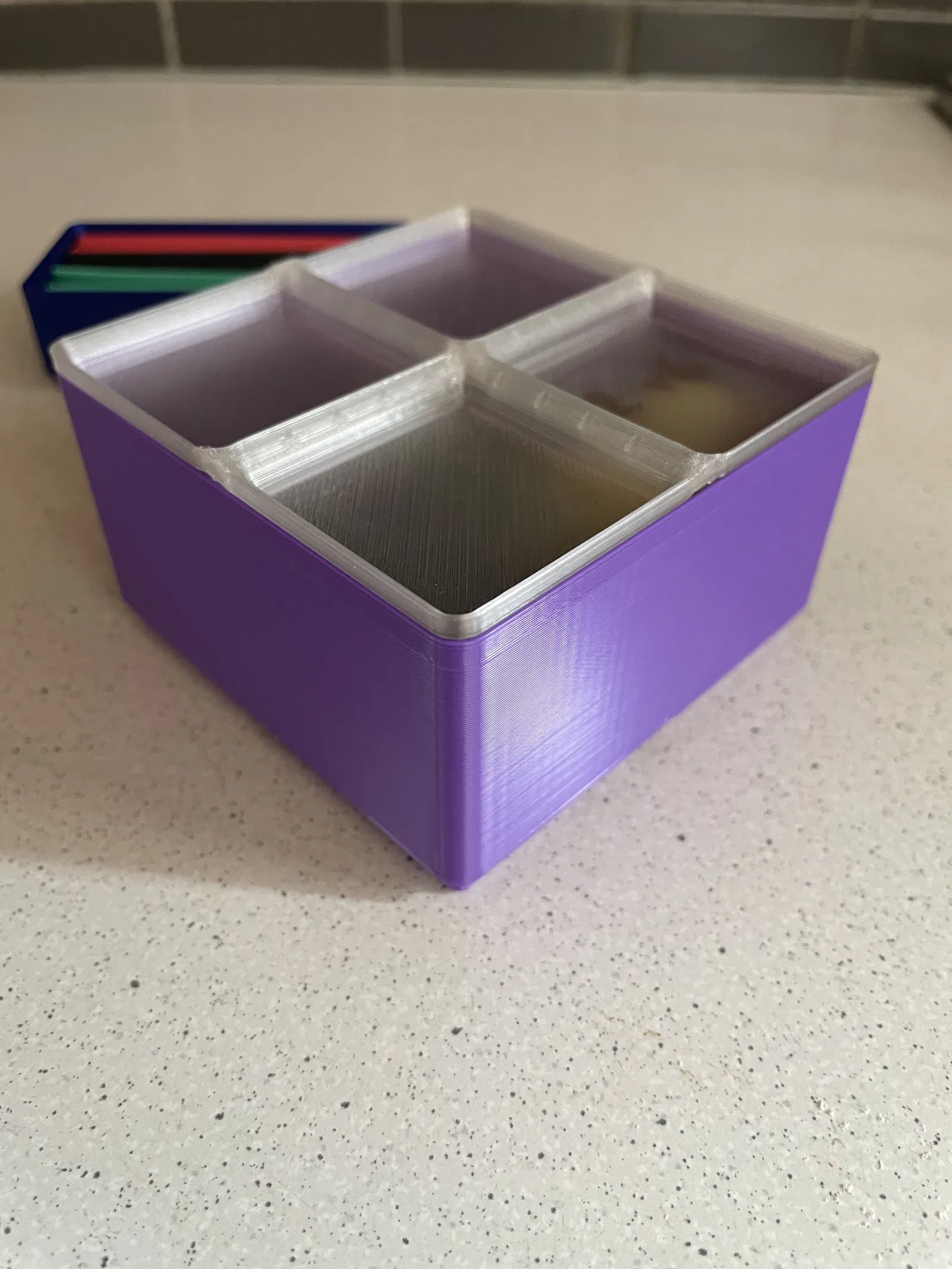

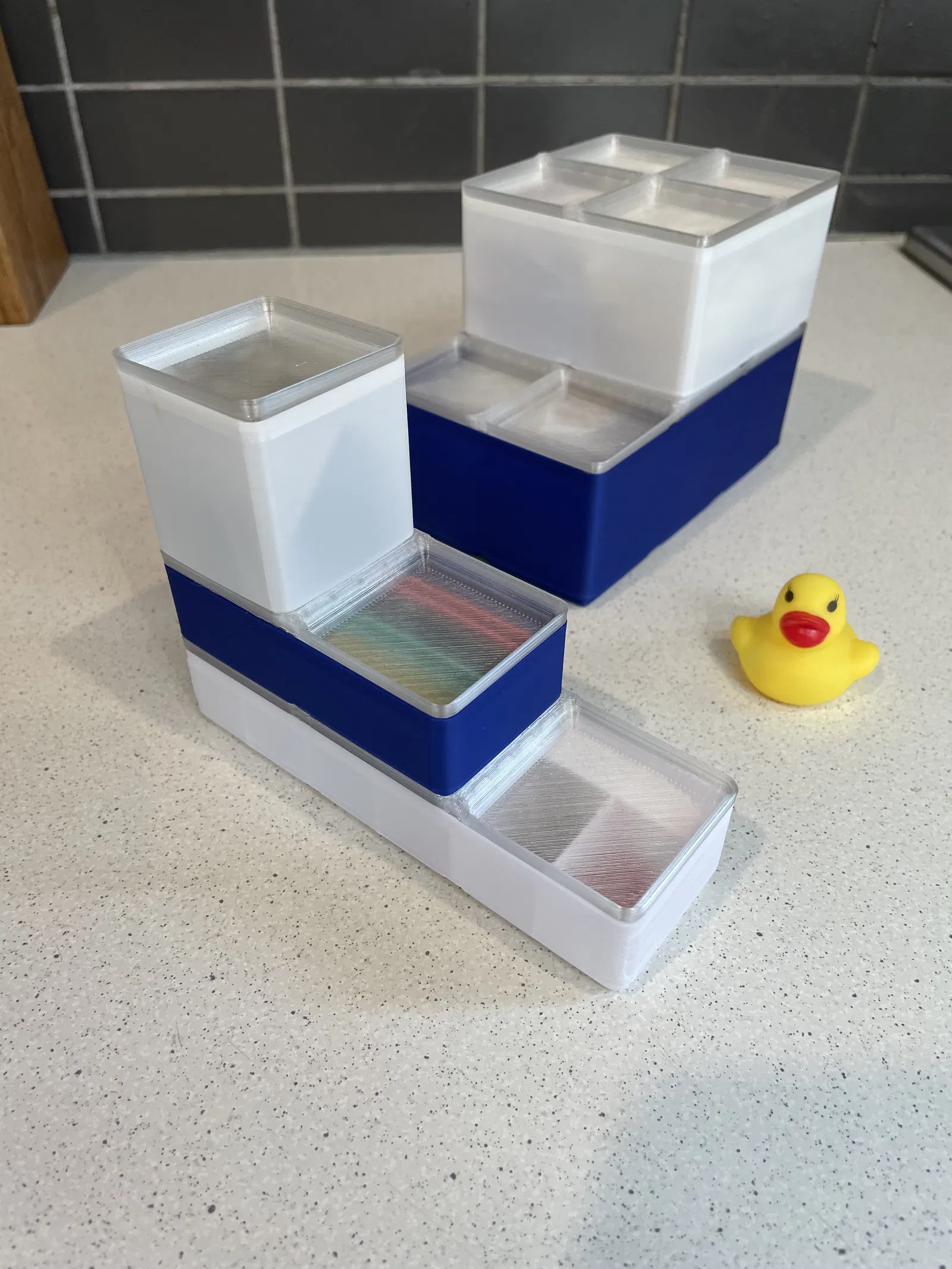

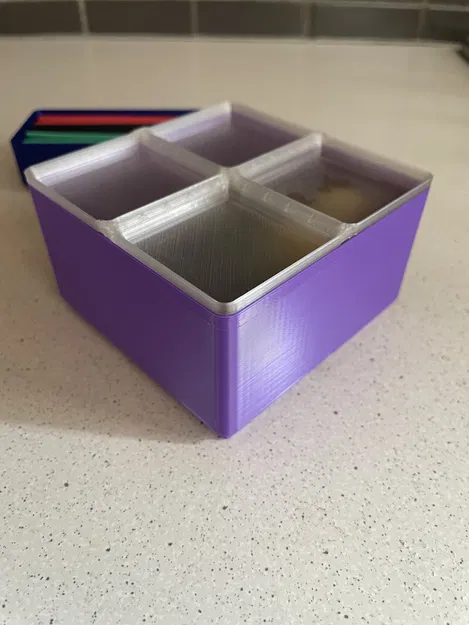

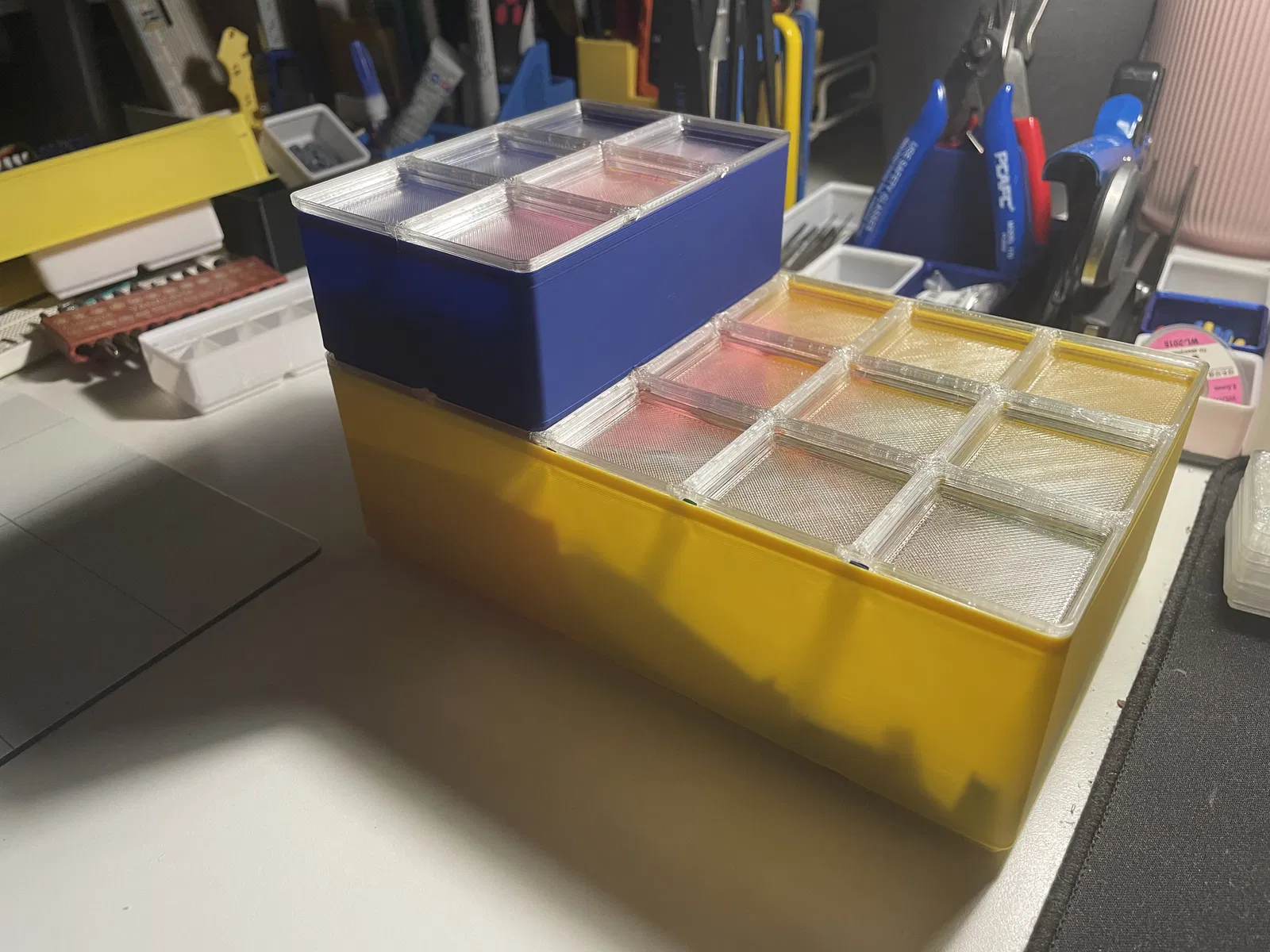

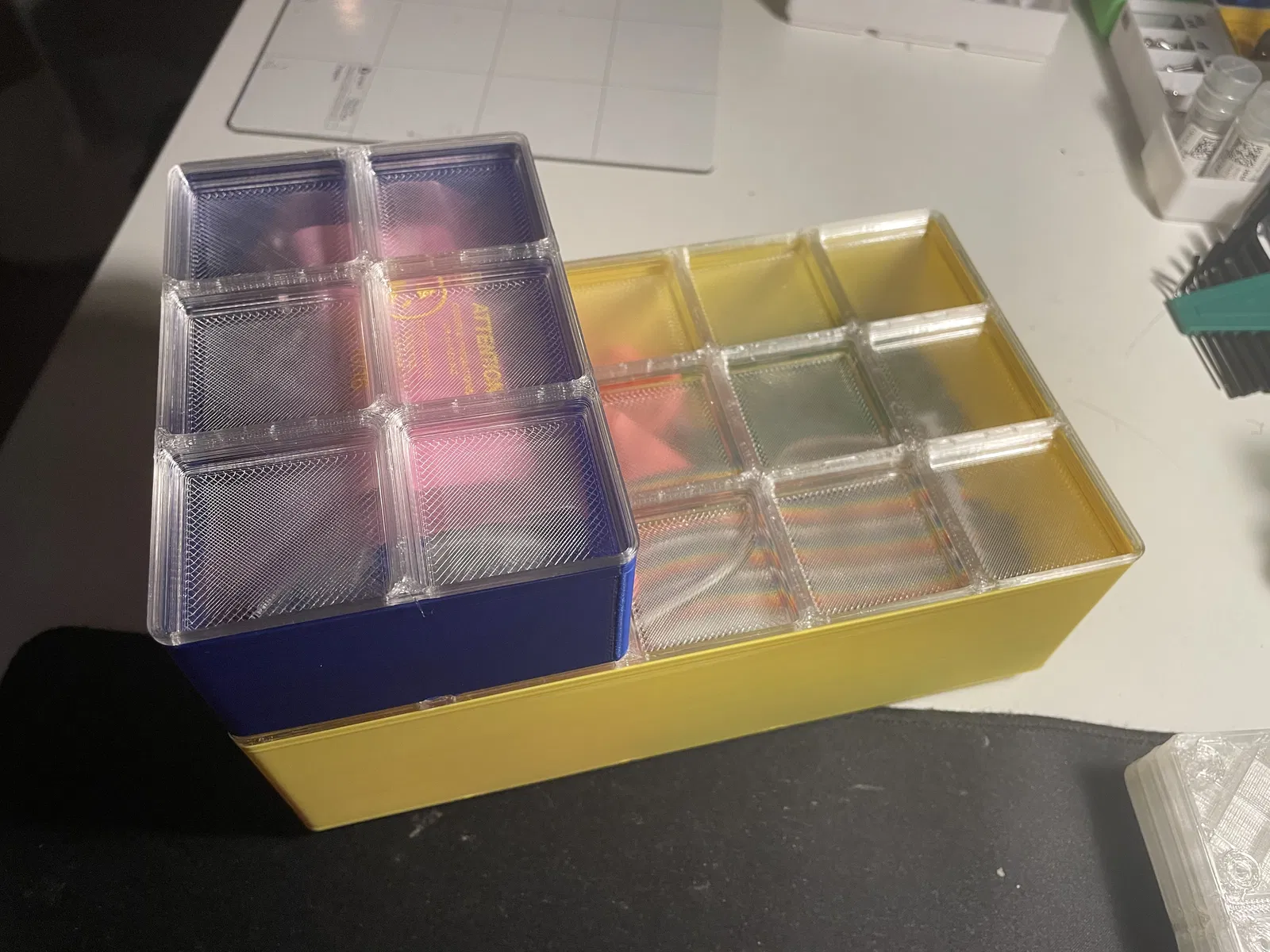

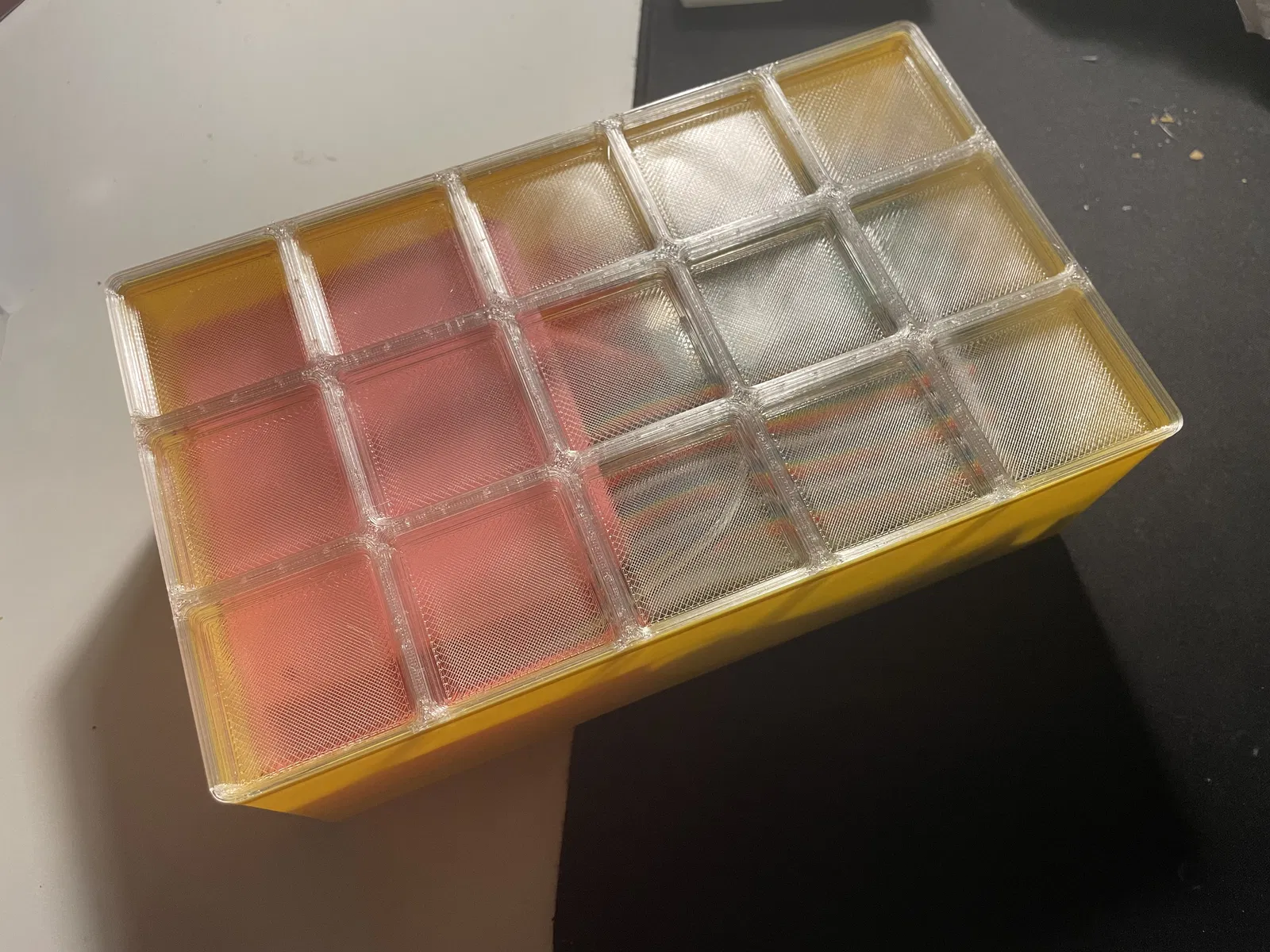

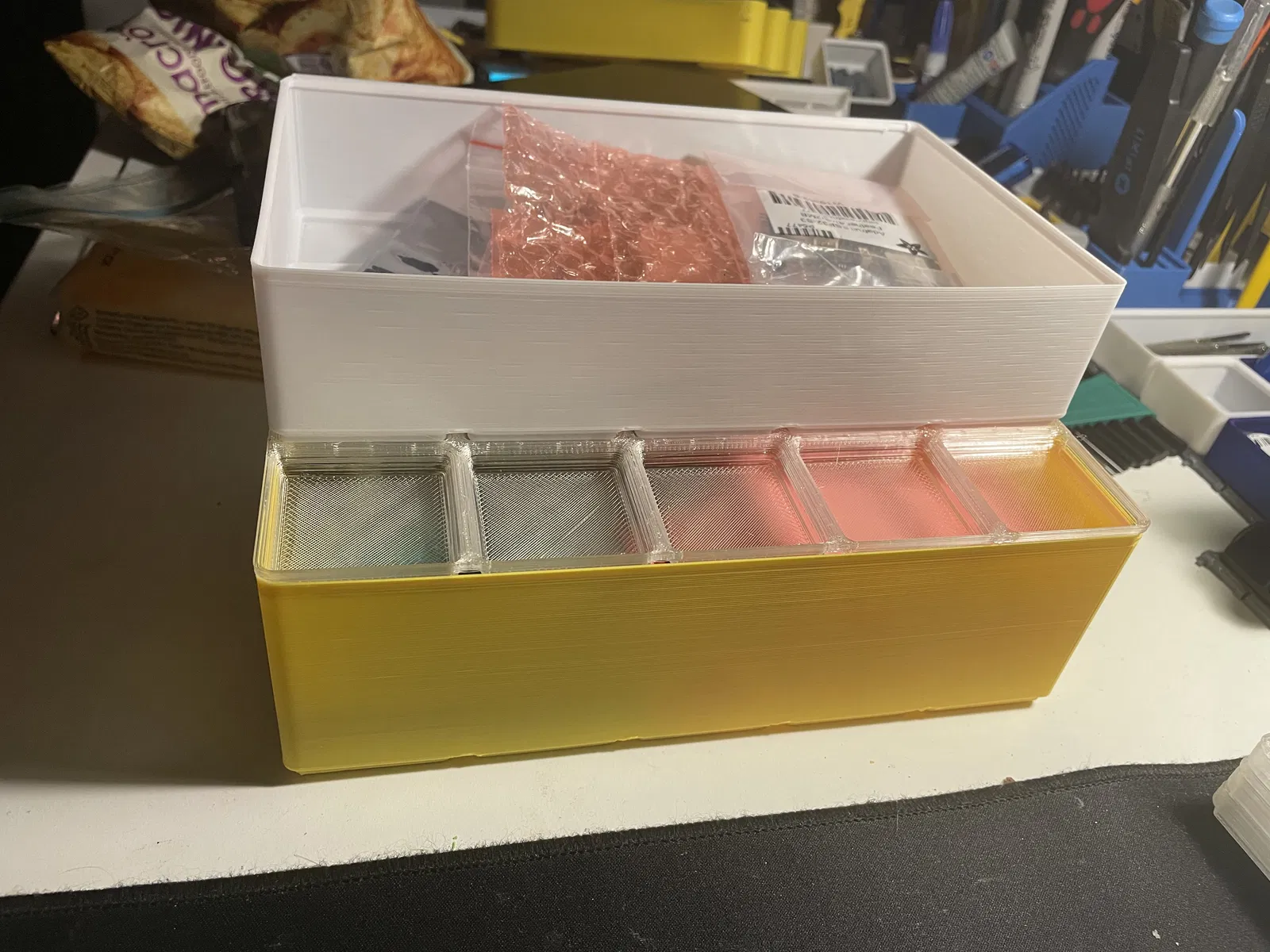

Dù Gridfinity khuyến khích dùng khay mở, mình có vài hộp dự án để gom vật liệu cho từng dự án. Khi không làm thì mình muốn cất lên kệ, nên có nắp sẽ tiện để xếp chồng các hộp kích thước khác nhau, đồng thời tăng độ cứng cho mấy hộp gridfinity lite kích thước lớn mà mình đang in.

Mình cũng thấy có vài mẫu nắp khay dạng stackable khác, nhưng những mẫu mình tìm được thường dùng quá nhiều vật liệu và khó làm cho nó tương đối trong suốt.

File nguồn hiện chưa có lỗ magnet/screw, vì mình không dùng và cũng không muốn có các lỗ đó trên nắp.

Độ fit sẽ phụ thuộc vào setting/calibration máy in của bạn.

Dựa trên hệ Gridfinity của Zack Freedman.

Model tham số (Parametric)

Để chỉnh kích thước lưới trong Fusion 360, vào Modify > Change Parameters và đổi các tham số tương ứng.

Để đổi kích thước bin/khay - dùng các tham số: slotsDeep, slotsWide. Sau khi đổi, nhiều khả năng bạn sẽ cần chạy lại thao tác Extrude20 (đôi khi mục này trong timeline sẽ chuyển sang màu vàng).

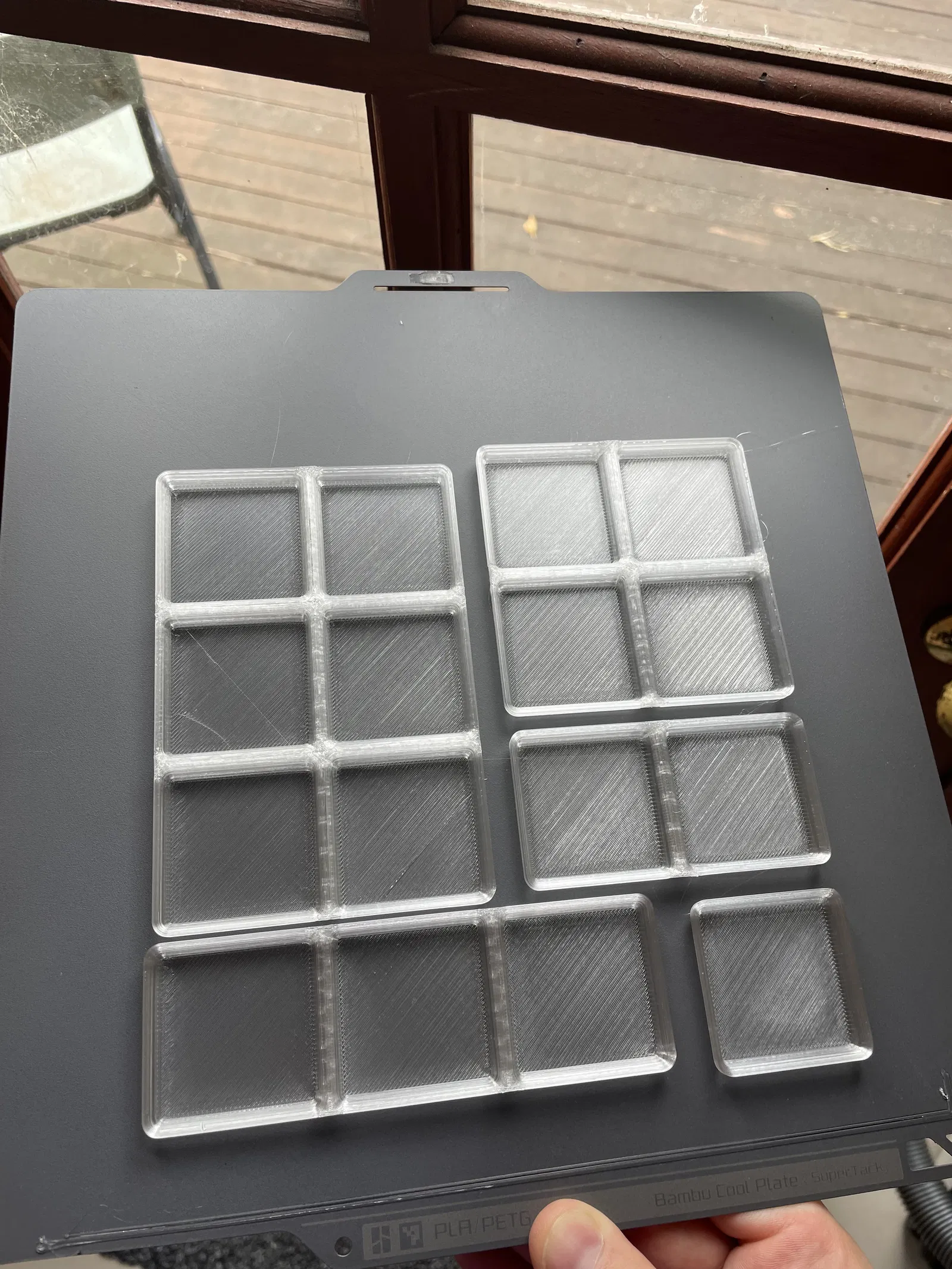

Cài đặt in (Print settings)

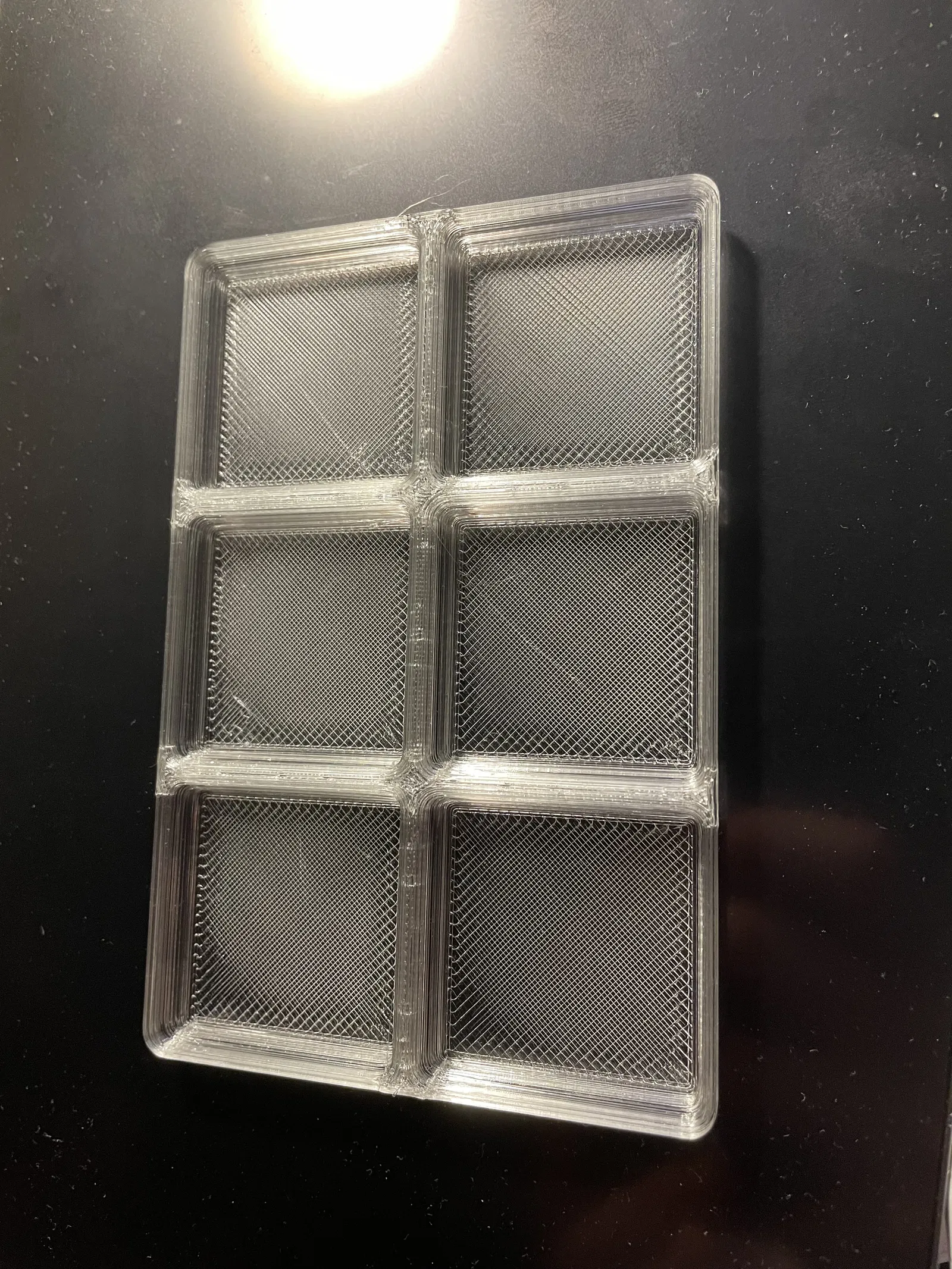

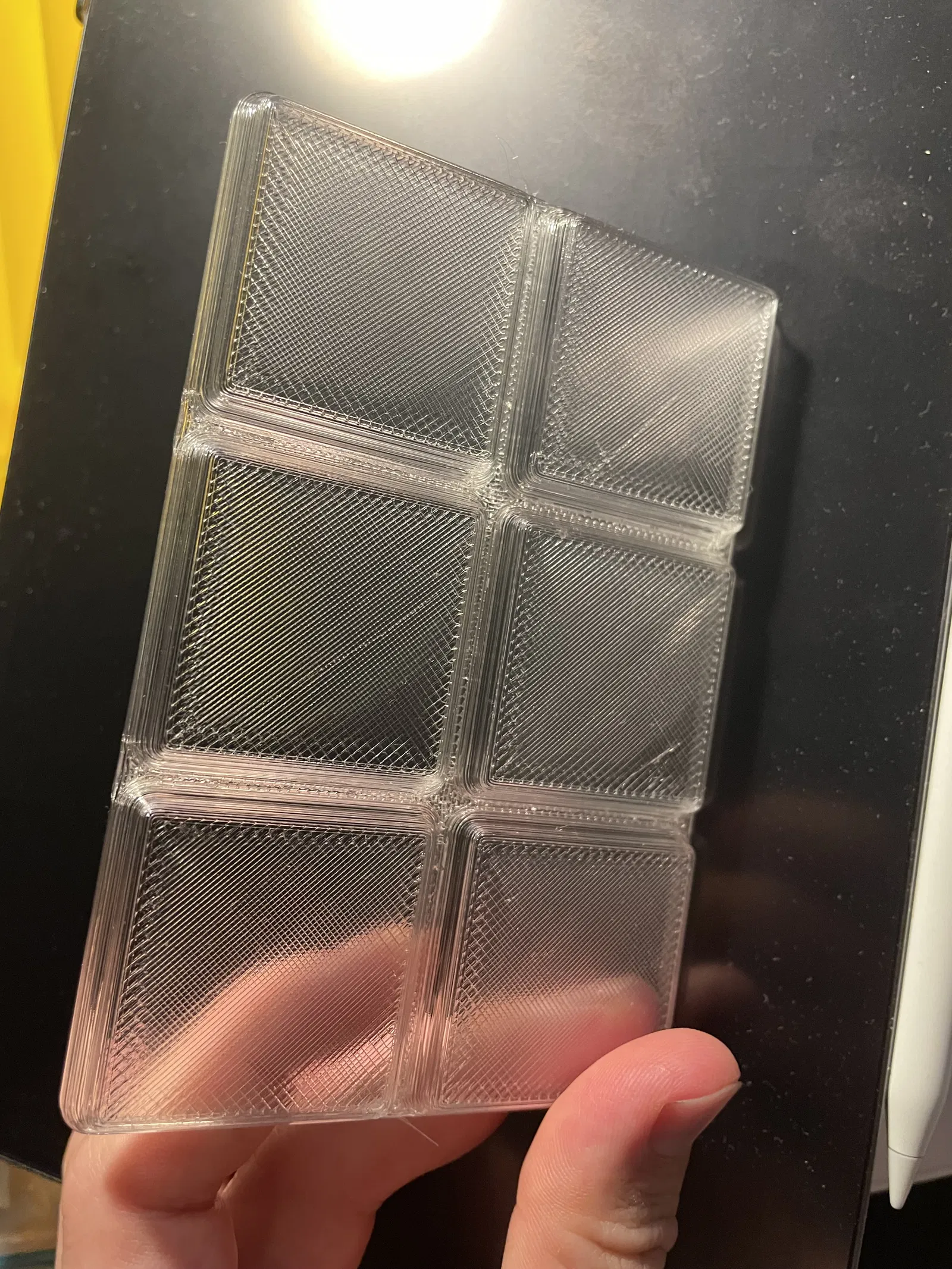

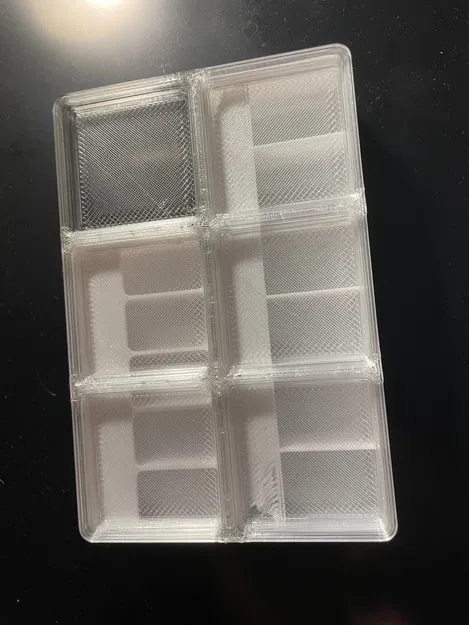

Mình in với layer height 0.2mm bằng PLA trong suốt loại generic. PETG trong suốt có thể sẽ rõ hơn nhưng mình không có sẵn. Infill nên để chạy theo một hướng duy nhất để tăng độ trong (Aligned Rectilinear).

Nhật ký phiên bản (Version Log)

• 2025-01-09, Revision B: Thiết kế lại hoàn toàn từ Rev A. Fit tốt hơn và cứng hơn một chút để xử lý các vấn đề được báo ở Rev A. Remix từ model parametric Gridfinity Lite Ultra
