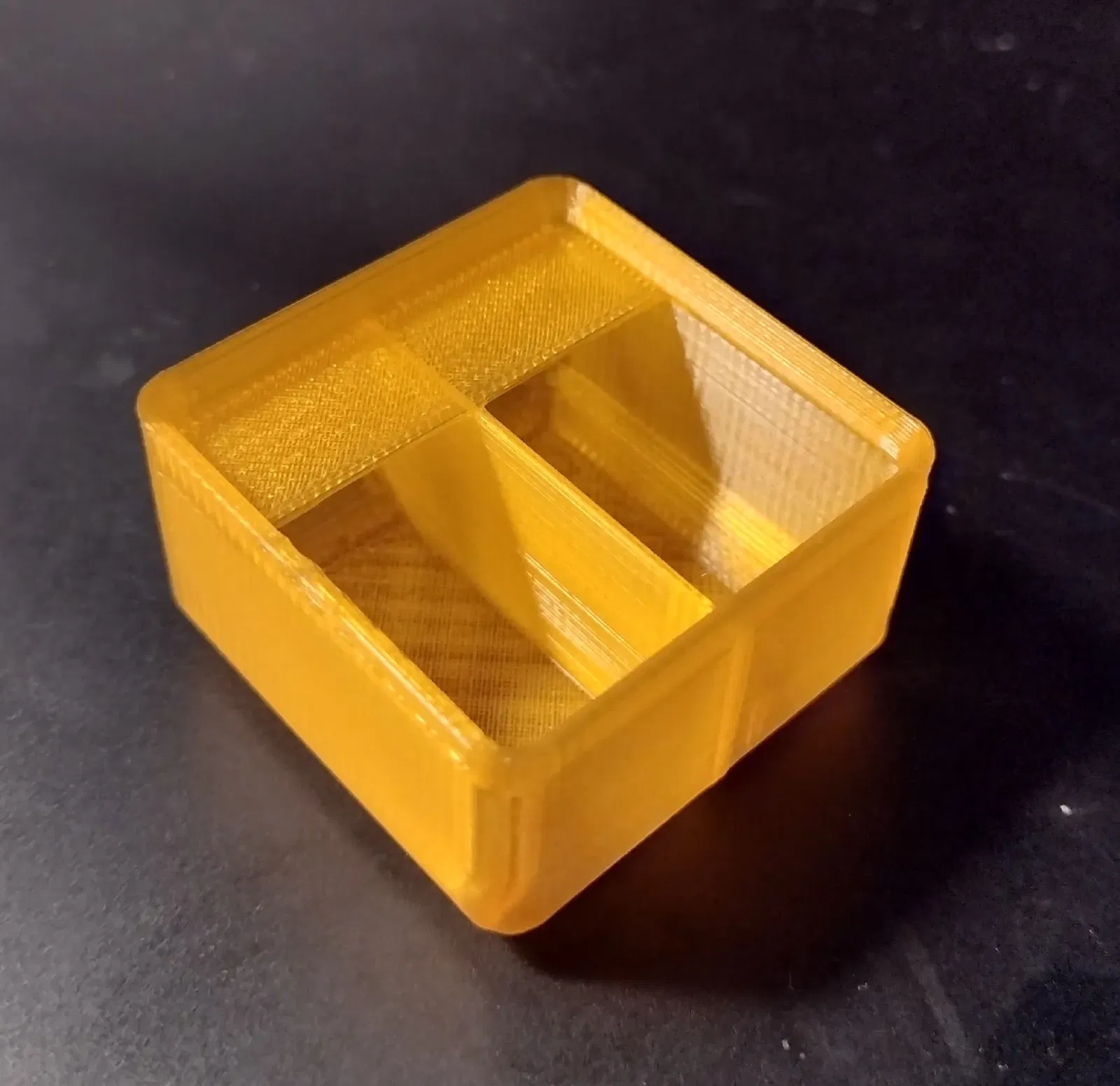

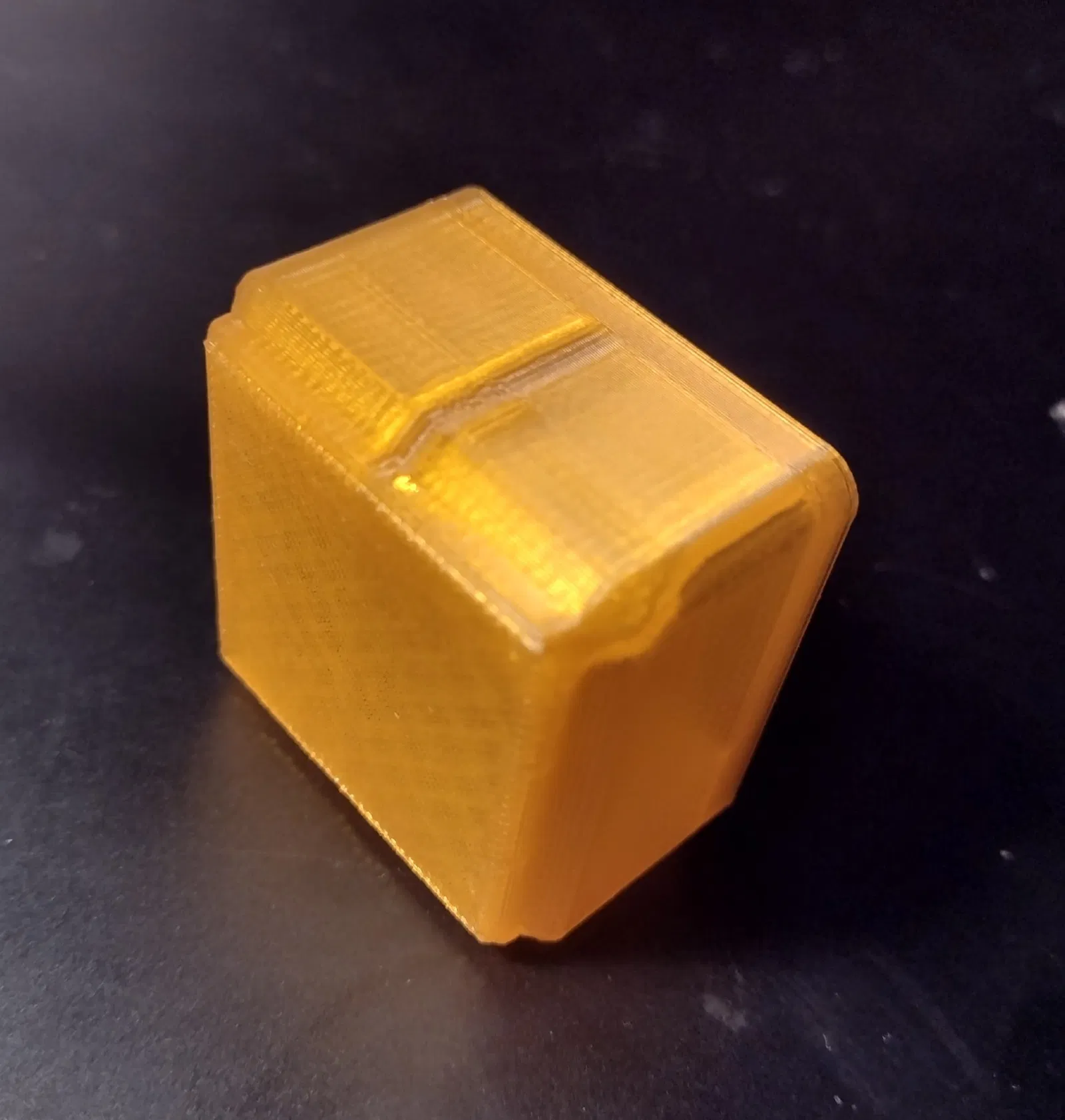

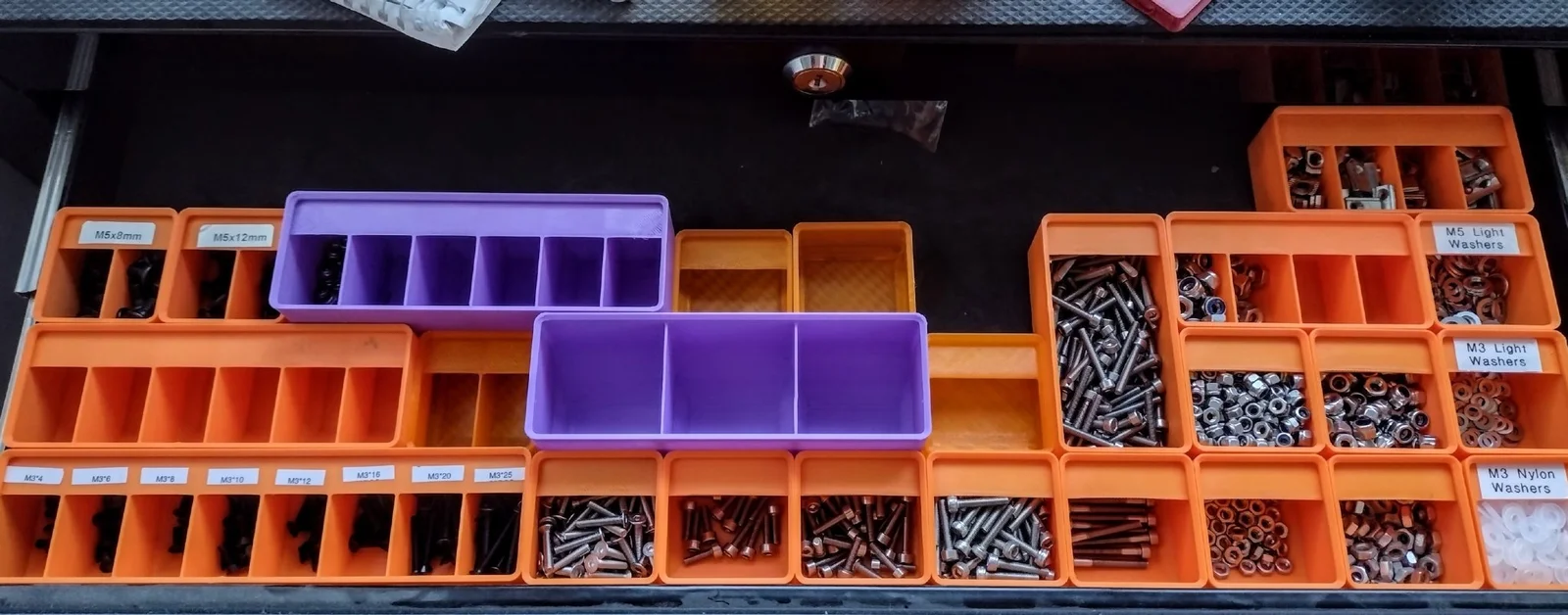

Khối Ultra LITE Gridfinity cho hộp chứa linh kiện nhỏ

Nền tảng

Các thiết kế gridfinity tiêu chuẩn rất tuyệt vời cho các công cụ và vật nặng hơn, tuy nhiên chúng quá mức cần thiết cho các thùng chứa phần nhỏ. Cách tiếp cận hiện tại để giảm trọng lượng các thiết kế hiện đang bị hạn chế, ví dụ: Chế độ Bình hoa bị giới hạn ở các khối 1x1 đơn lẻ hoặc không thực hiện các tính năng như Muỗng, Nhãn hoặc các bộ chia.

Các tệp f3d đính kèm sẽ cho phép bạn tạo ra các thùng chứa mà bạn cần với nhiều biến thể và các tính năng khác nhau.

Cải tiến hiệu suất

Một bài kiểm tra tấm trên một Prusa mini cho 9 * Thùng chứa được gán nhãn gốc - kích thước 1x1x3 tận dụng giảm 54% thời gian và tiết kiệm 44% nhựa.

Một bài kiểm tra không có muỗng hoặc nhãn so với phiên bản nhẹ phổ biến nhất hiện tại cho thấy sự cải thiện hiệu suất tương tự.

Tất cả 3 biến thể của thùng chứa nhẹ đều vượt trội hơn thùng chứa tiêu chuẩn, vì vậy đáng để sử dụng điều này ngay cả khi bạn muốn nam châm trên các thùng chứa phần nhỏ của mình.

Thay đổi đặc điểm kỹ thuật

Trong quá trình thiết kế, một số thay đổi đã được thực hiện đối với đặc điểm kỹ thuật nhằm cải thiện thiết kế mà không ảnh hưởng đến khả năng tương tác.

Vành đơn giản hóa:

1. Vành thứ cấp 0.8 mm đã được loại bỏ vì nó mang lại lợi ích hạn chế.
2. Vết gờ 0.6 mm trên bề mặt trên đã được loại bỏ. Trong in ấn thực tế, tính năng này hầu như không thể nhận ra nhưng làm cho việc xác định tổng chiều cao trở nên khó khăn.
3. Tổng chiều cao được thêm bởi vành đã thay đổi từ 3.5461906128mm thành 4mm.

Lợi ích:

• Việc đơn giản hóa vành giảm độ phức tạp của mô hình, từ đó giảm thời gian in và grams.
• Mở rộng đến 4mm cho phép tổng chiều cao được xác định rõ ràng. Nó cũng kết hợp với việc loại bỏ vết gờ bù đắp cho bề mặt tiếp xúc bị mất do việc loại bỏ vành thứ cấp.
• Vành nhỏ hơn giúp cho việc thực hiện nắp và nhãn có thể tháo rời dễ dàng hơn mà không ảnh hưởng đến không gian sử dụng.

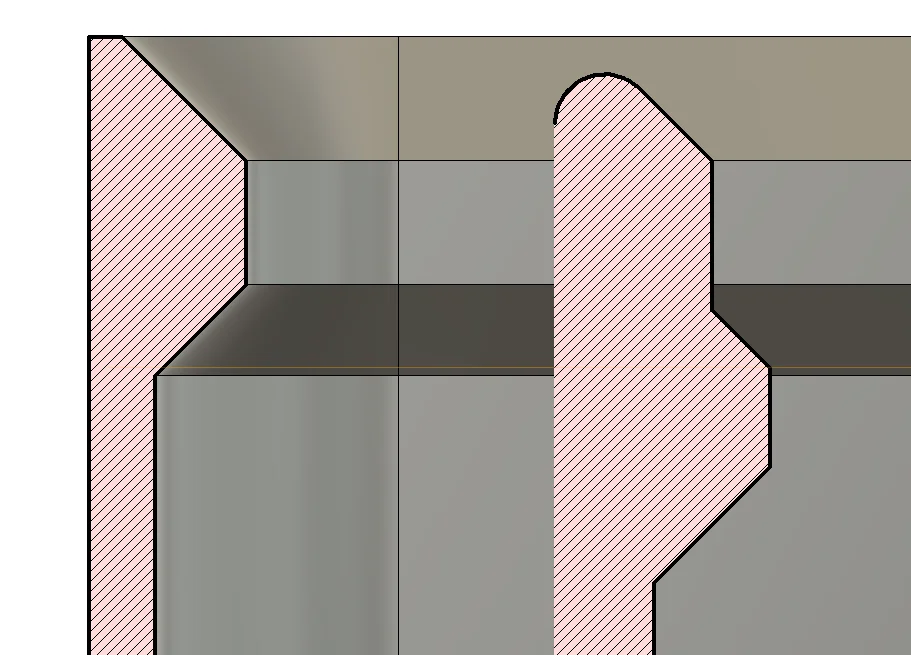

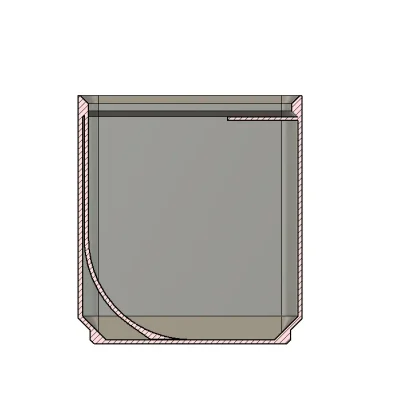

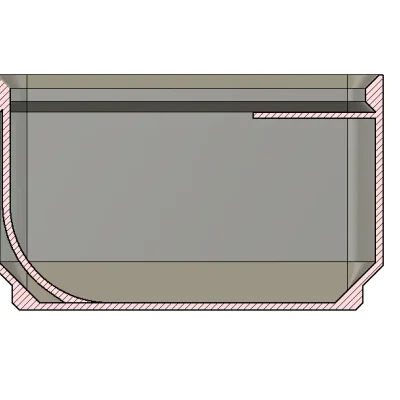

Hồ sơ mới (bên trái) so với Hồ sơ cũ (bên phải)

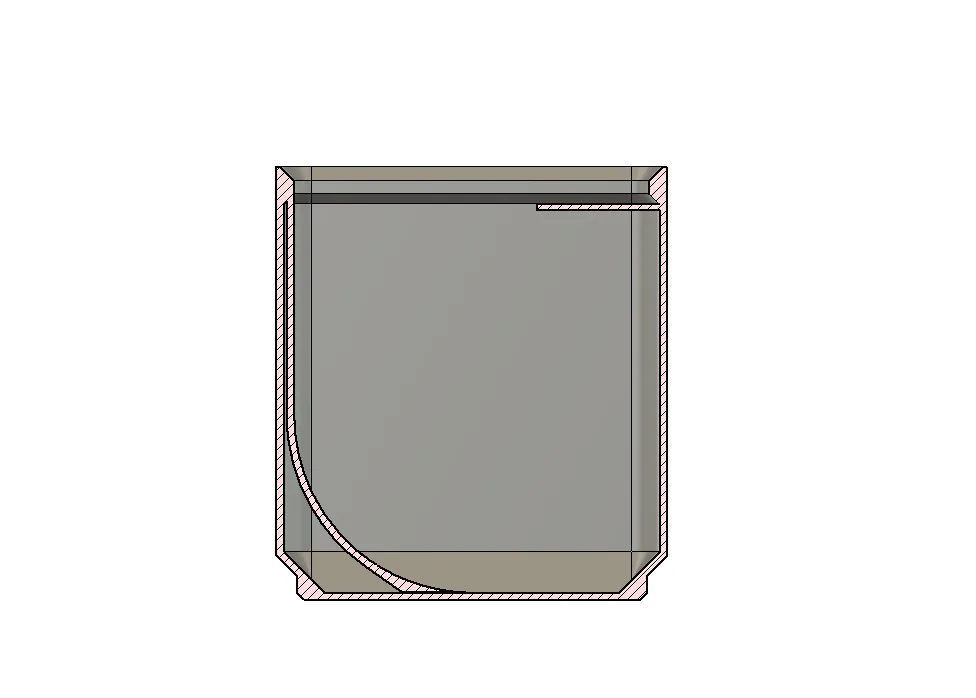

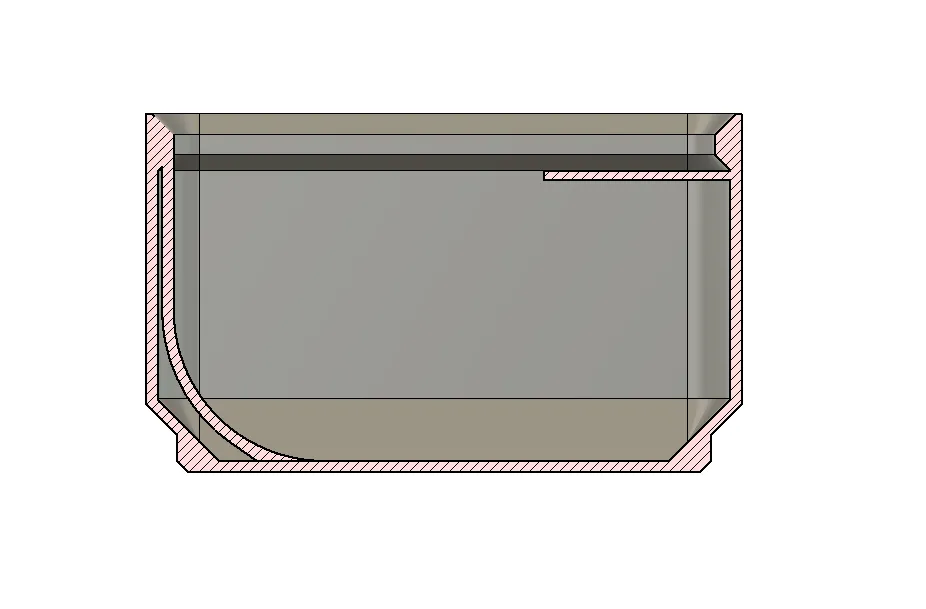

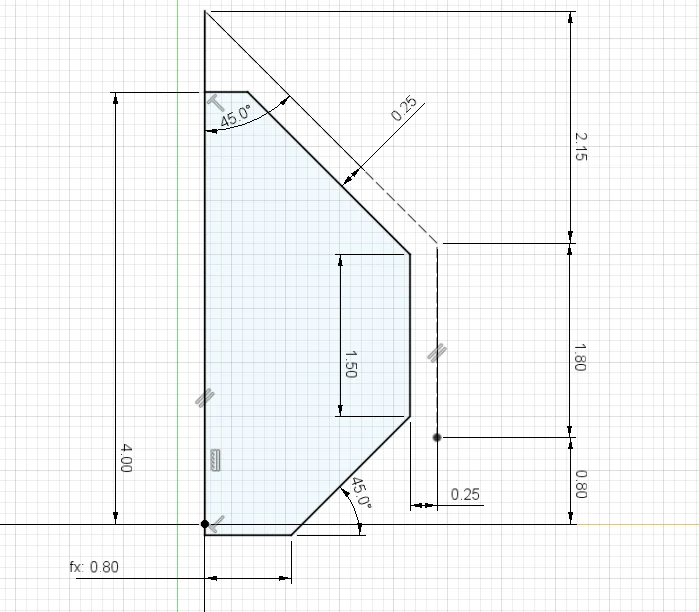

Kích thước phác thảo

Thực hiện chiều cao đơn vị:

Mô hình Fusion đã được xây dựng lại để xác định chiều cao của mỗi thùng là ( [UHeight] * 7mm ) + [RimHeight]. Điều này đại diện cho Phương pháp Đặt tên Gốc của Zach trong CAD thay vì phương pháp phân số được sử dụng trước đây.

Quy ước đặt tên tệp

Tất cả các tệp được đặt tên theo quy ước đặt tên dưới đây

• [Loại Biến Thể]_[Kích Thước Khối Rộng x Độ Sâu x Chiều Cao Đơn Vị]_[Tính Năng]
• Ví dụ: GF-LITE-Ultra_1x1x3_SCP_LBL_2D

Các Loại Biến Thể:

• GF-LITE : Lớp cha, được sử dụng cho các mô hình không đặc trưng biến thể như nắp.
• GF-LITE-Ultra : Cơ sở nhẹ nhất. Trên các khối nhiều chiều rộng, bạn sẽ có các rãnh lưới có thể không phù hợp với trường hợp sử dụng của bạn.
• GF-LITE-Magnet : Cơ sở tiêu chuẩn với lỗ nam châm cải tiến. Hỗ trợ các khối trọng lượng. Sử dụng các tính năng giảm trọng lượng khác.
• GF-LITE-Flat : Loại bỏ lỗ nam châm và lỗ vít nhưng nâng giường lên trên hồ sơ lưới để đảm bảo một cơ sở bên trong phẳng. Hỗ trợ các khối trọng lượng. Sử dụng các tính năng giảm trọng lượng khác.

Mã Tính Năng:

• SCP : Tính năng xúc
• LBL : Tính năng nhãn

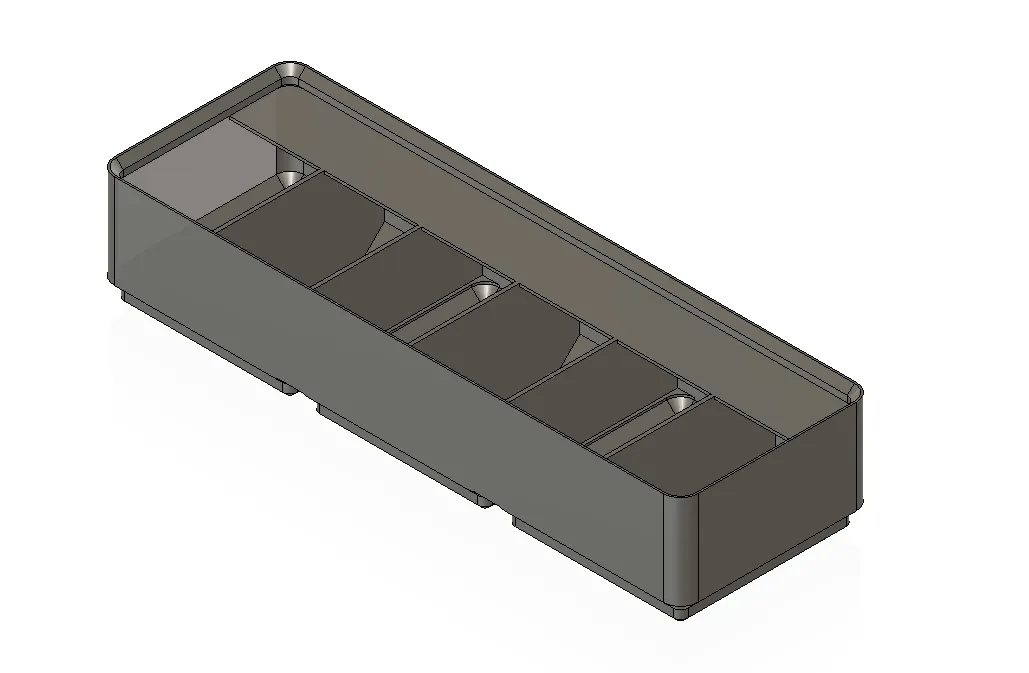

• nD : Số lượng ngăn chia trong một khối, ví dụ 2D chỉ ra rằng khối được chia bằng một tấm ngăn đơn thành 2 ngăn.

Cài Đặt Cắt

Các cài đặt cắt tiêu chuẩn là

• Chiều cao lớp 0.2mm
• Đầu phun 0.4 mm,
• 2 lớp viền cho trên và dưới
• Đảm bảo rằng độ dày vỏ đứng đã được tắt.
• Cầu nối:
  • Các cài đặt tiêu chuẩn trên một máy in tốt nên làm được cầu nối lên tới 40mm, bất kỳ kích thước nào lớn hơn và bạn sẽ cần điều chỉnh các hỗ trợ tùy chọn trong tệp fusion.

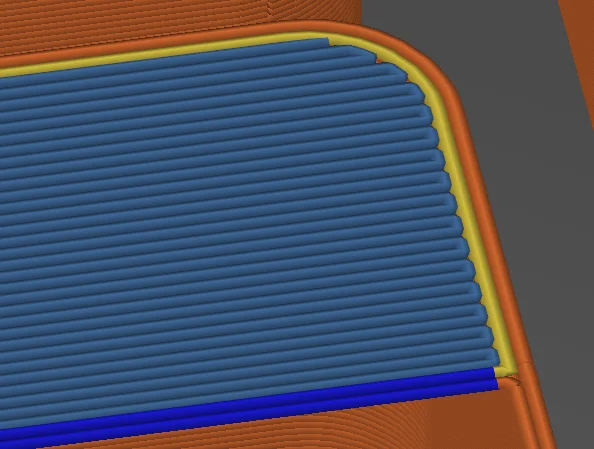

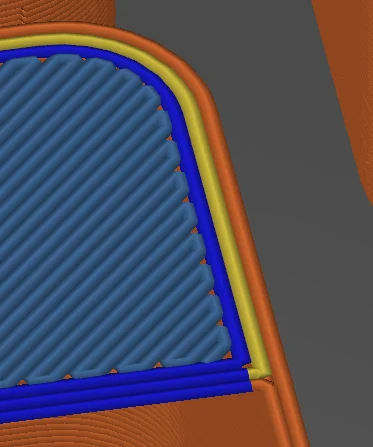

  • Nếu bạn cắt với nhiều hơn 2 viền, bạn sẽ gặp phải một lỗi trong bộ cắt mà thêm các viền nổi, điều này thường sẽ không in đúng cách. Xem ảnh chụp màn hình bên dưới.

Mô Hình Fusion 360

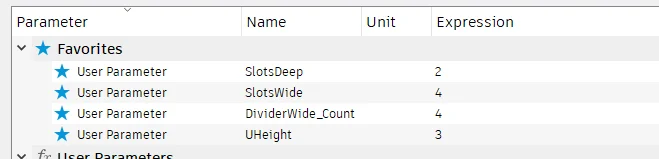

Các tham số chính là các mục yêu thích ở trên cùng.

Các tính năng Nhãn, Xúc, Ngăn chia hiện đang được kiểm soát bằng cách ức chế hoặc không ức chế các nhóm hoặc tính năng.

1. Kiểm soát khe trọng lượng 2. Kiểm soát tính năng xúc 3. Kiểm soát các ngăn chia, bao gồm một mẫu để bạn có thể tắt các ngăn không mong muốn nếu cần thiết lập không đối xứng. 4. Kiểm soát nhãn cơ bản 5. Kiểm soát các hỗ trợ nhãn. Sử dụng điều này nếu không làm ngăn chia hoặc cần nhãn có chiều dài tùy chỉnh trên các hộp lớn hơn.

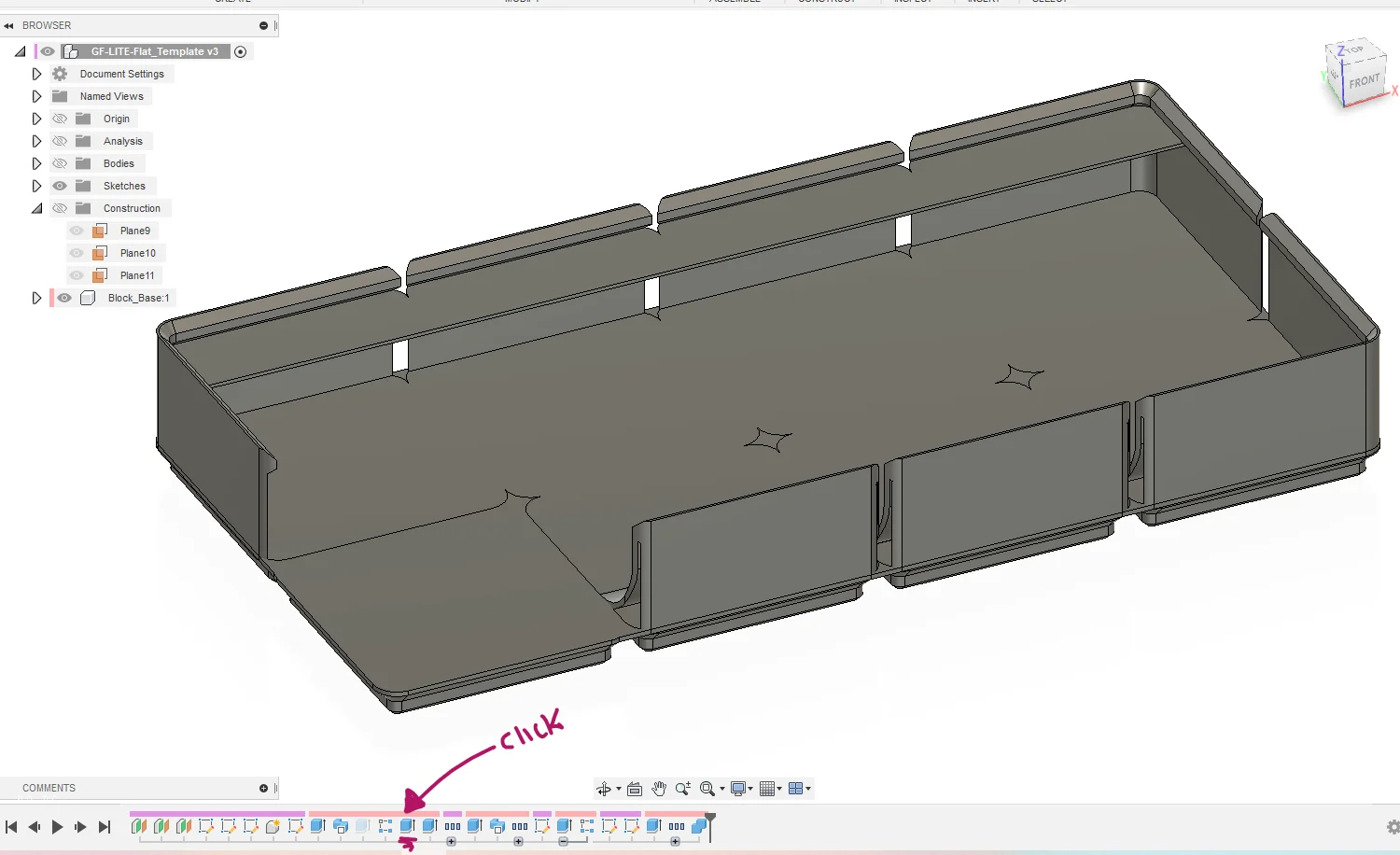

Khi thay đổi số lượng khối rộng và sâu, mô hình đôi khi gặp sự cố, hãy nhấp đúp vào phần l extrusion được đánh dấu dưới đây và nó sẽ được xây dựng lại đúng cách.

Và nếu ai biết cách khắc phục điều này, xin hãy cho tôi biết.
