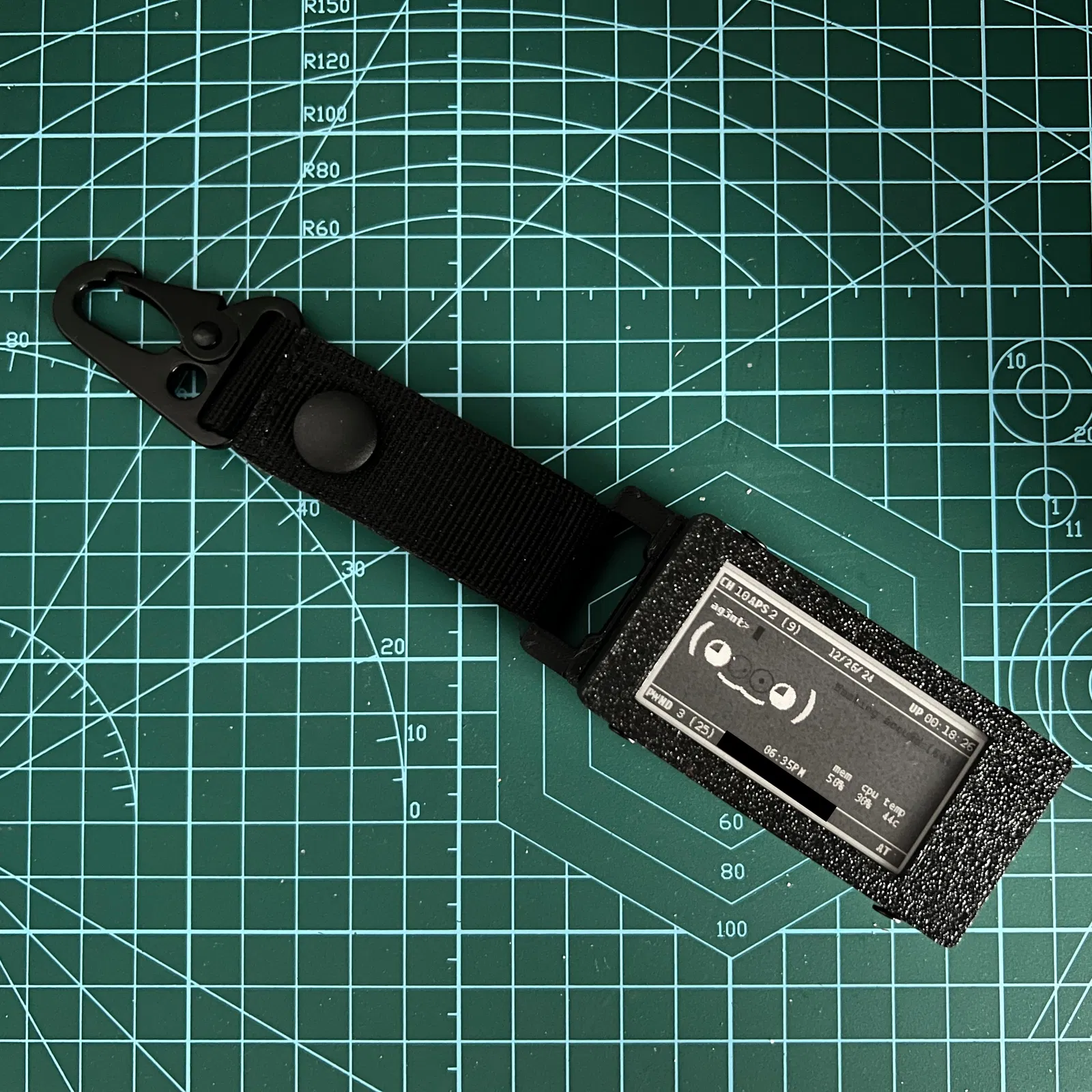

Case Pwnagotchi + Waveshare UPS HAT (C) kèm ngàm MOLLE Strap

Thiết kế này là một cái case cho bộ Pwnagotchi dùng các món sau:

• Raspberry Pi Zero 2WH
• Waveshare UPC HAT (C)
• Waveshare V4 2.13" E-ink Display HAT
• một dây MOLLE Strap như cái này
• 8 con ốc 2.5x3.5mm

Nó được thiết kế để vừa với biến thể Pwnagotchi không slim (không cần rút ngắn GPIO headers, không cần tháo/hàn lại connector SPI của Waveshare V4, v.v.). Cứ dùng linh kiện đúng như lúc mua từ nhà bán.

Thiết kế cũng đã tính tới phần khoét cho cáp ribbon cứng của Waveshare V4 và phần khoét nút bấm của MOLLE Clip để gắn cho dễ hơn.

In 3D

Mình đã in bản của mình bằng Bambu Lab P1S với:

• Filament PLA 1.75mm loại generic
• Layer height: 0.2mm
• Sparse infill density: 15%
• Sparse infill pattern: Grid

Cầm lên thấy đủ cứng cáp, nhưng mình chưa đem ra dùng thực tế ngoài trời.

Lắp ráp

• (tuỳ chọn) canh cho Waveshare V4 ngang bằng với RPi.
  • Mình dán 7 lớp băng keo lên connector SPI để kê cho nó tựa lên cổng micro-USB của RPi

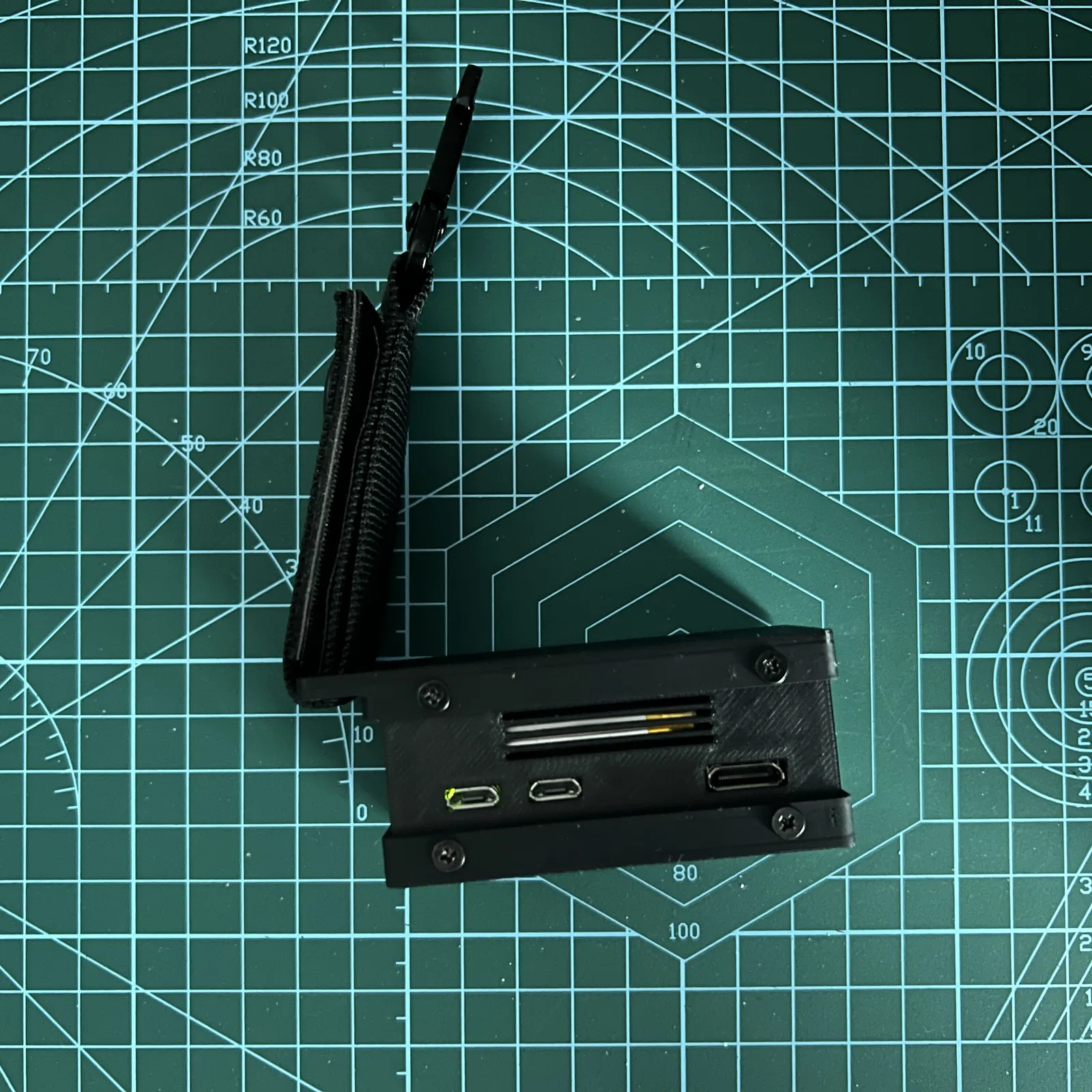

• gắn các plate cho SD Card, HDMI và Power Switch vào Pwnagotchi của bạn
• đặt lên phần Base
• gắn Vent Plate
• đậy Pwnagotchi bằng Screen Cover
• bắt ốc 2.5x3.5mm vào cả Base và Screen Cover
• gắn MOLLE Strap

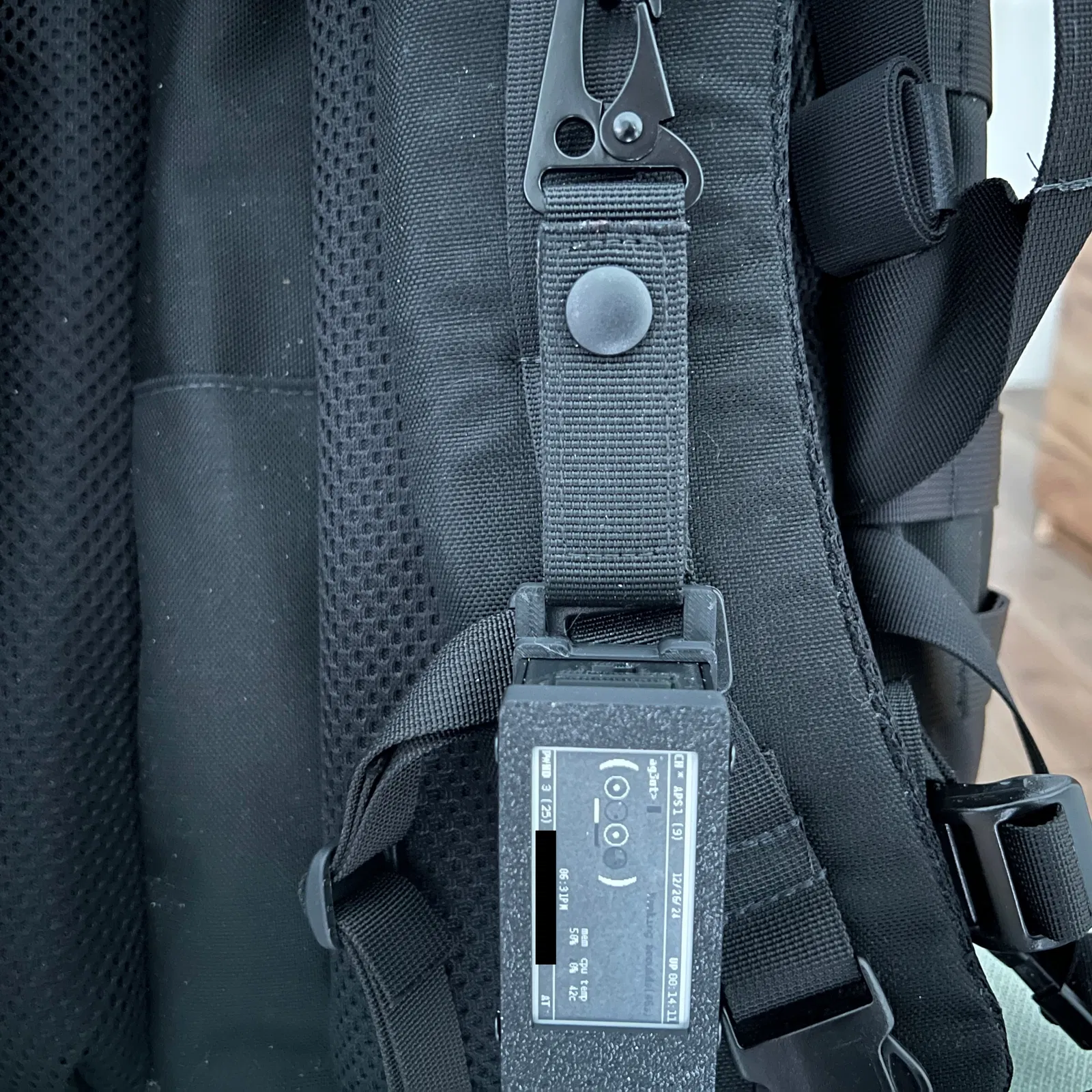

• (bắt buộc) gắn cả bộ lên balo của bạn và hack the planet

Lưu ý

Bạn nhớ là mình chưa phải dân thiết kế 3D “cứng” (chưa đâu!).

Thiết kế này là lần đầu tiên mình remix nghiêm túc từ một thiết kế có sẵn thành thứ mà mình thấy ưng ý. Nó hợp nhu cầu của mình, nhưng có thể không hợp của bạn — cứ comment, hoặc tốt hơn nữa là cải tiến giúp nhé!
