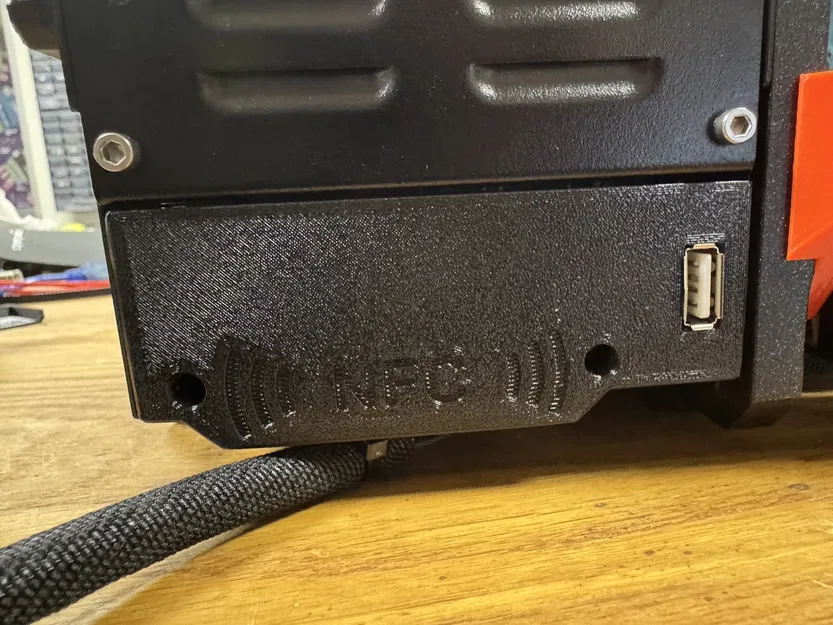

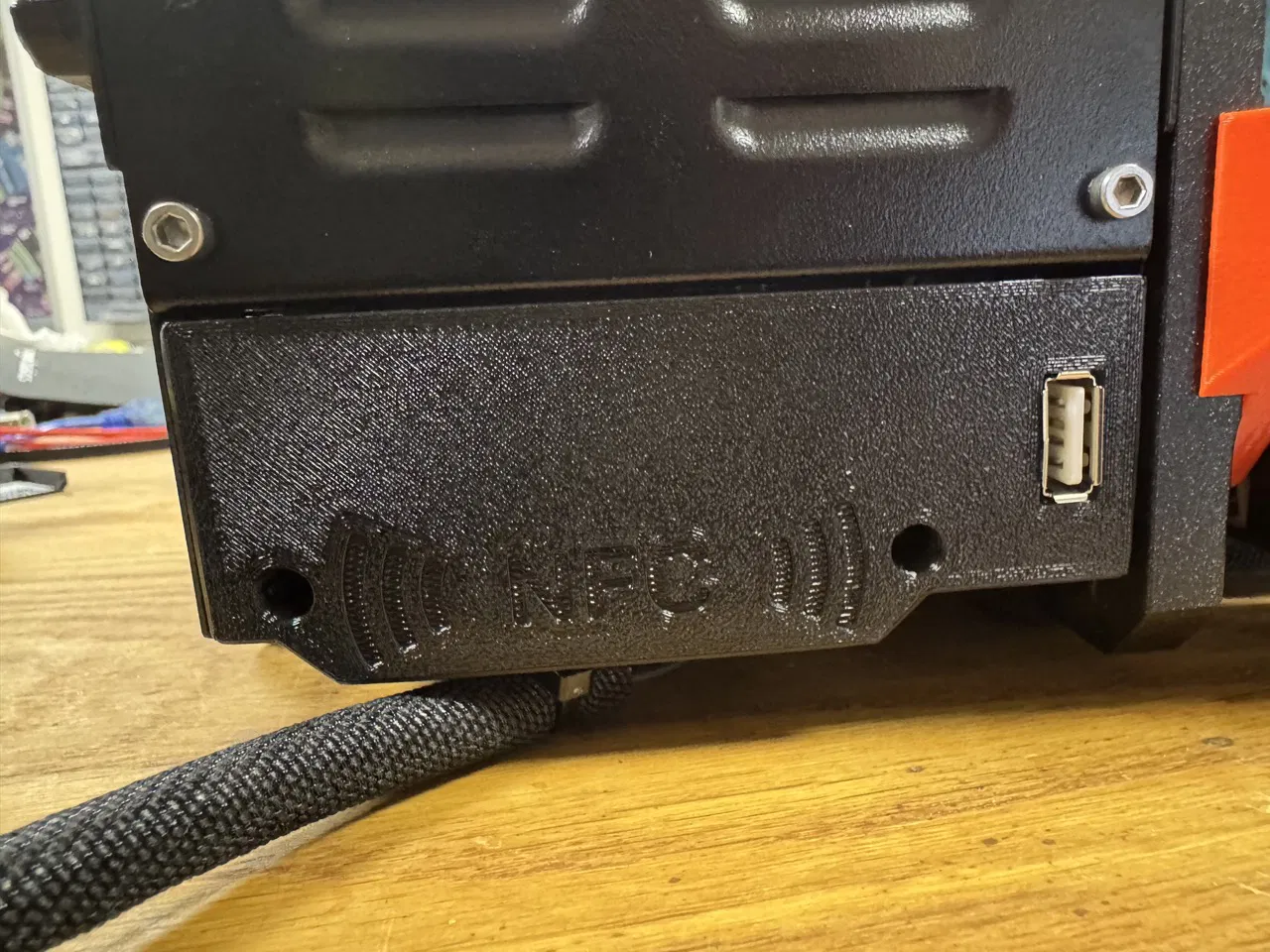

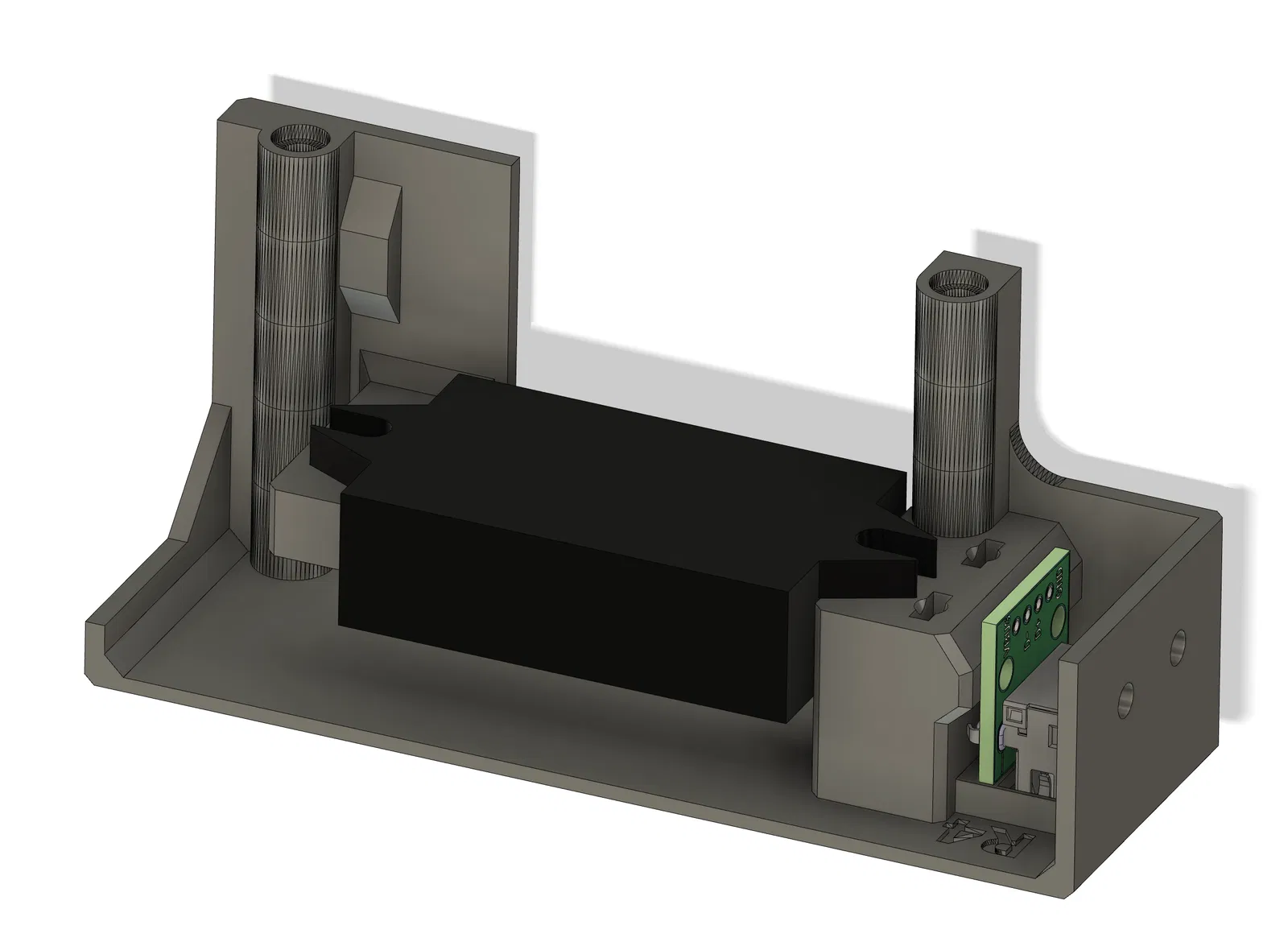

Mình làm một phiên bản mới của nắp hộp Electronic Box của @ManelTo cho MK4S kèm NFC Reader.

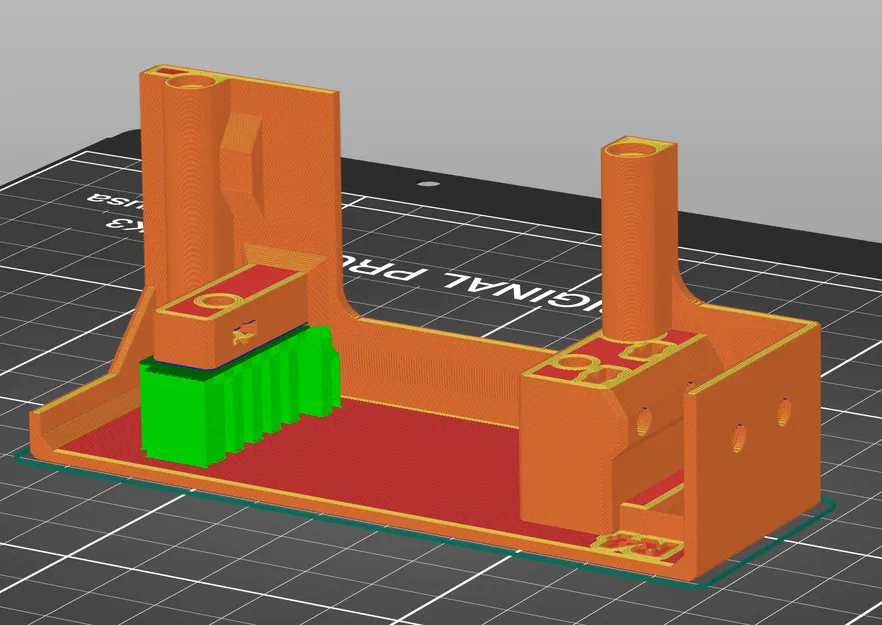

Nhớ đặt support dưới phần tay đỡ bị treo (xem hình chụp màn hình).
Các lỗ cho square nut thì không cần support material (Floating holes).

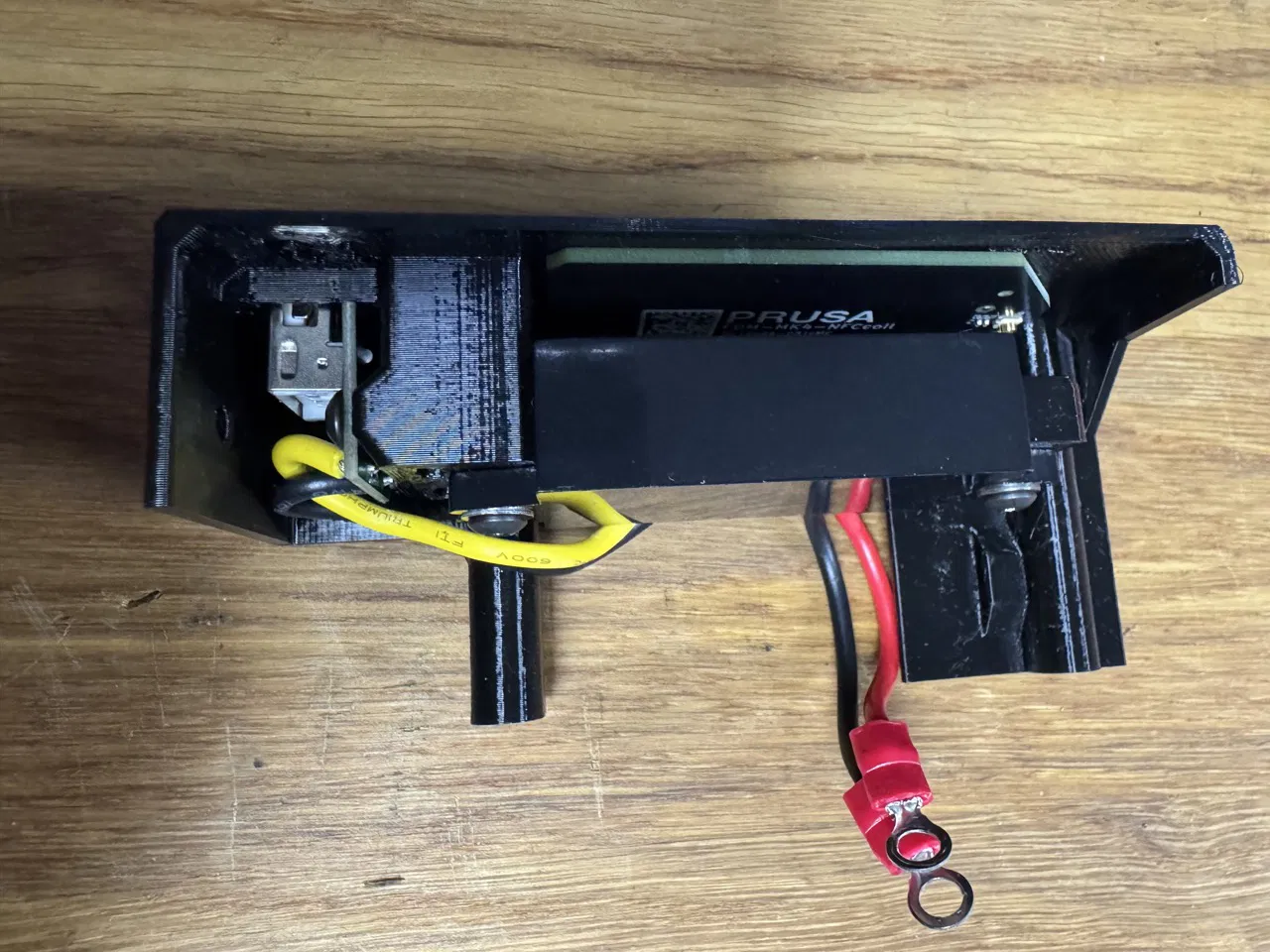

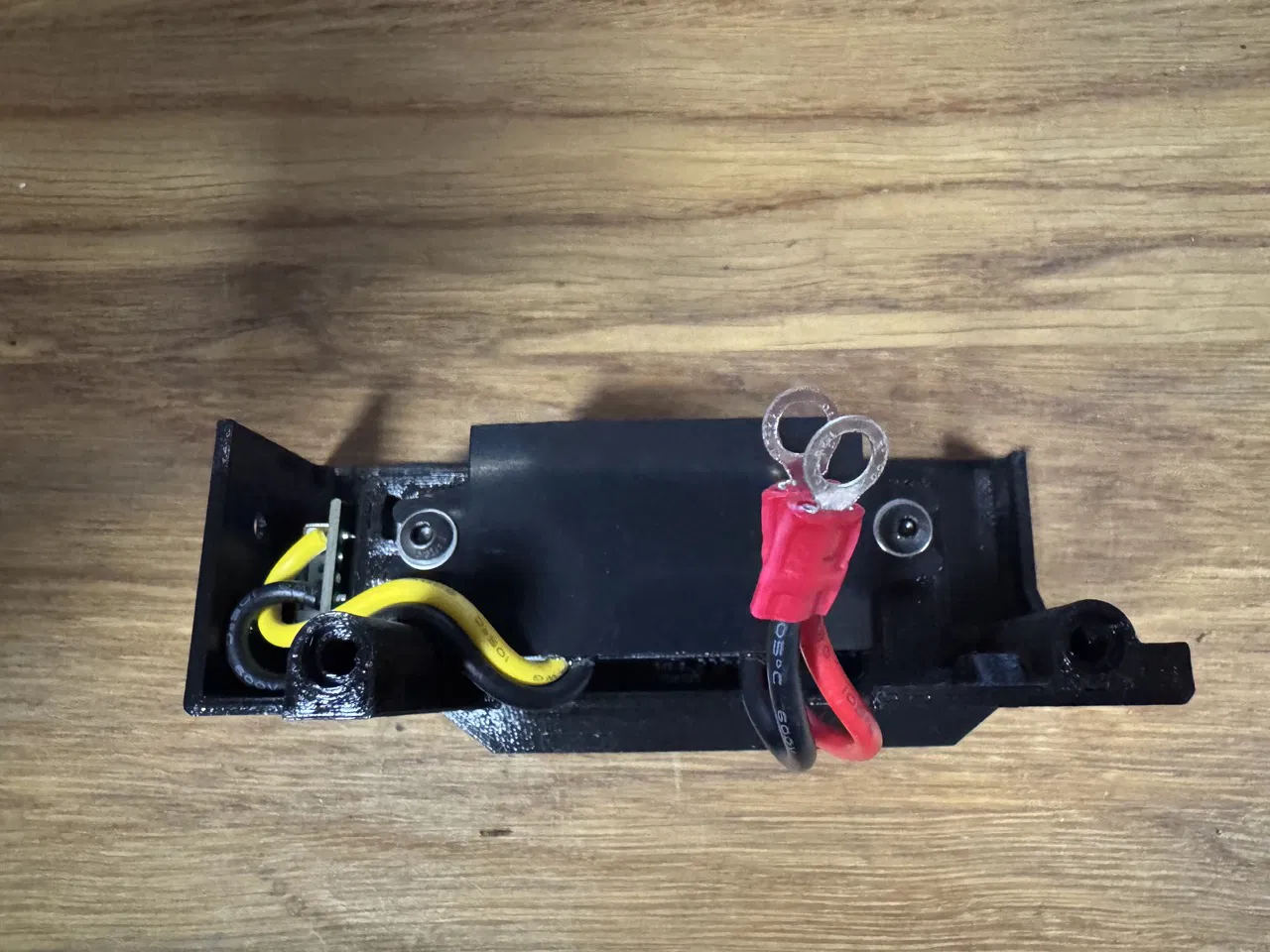

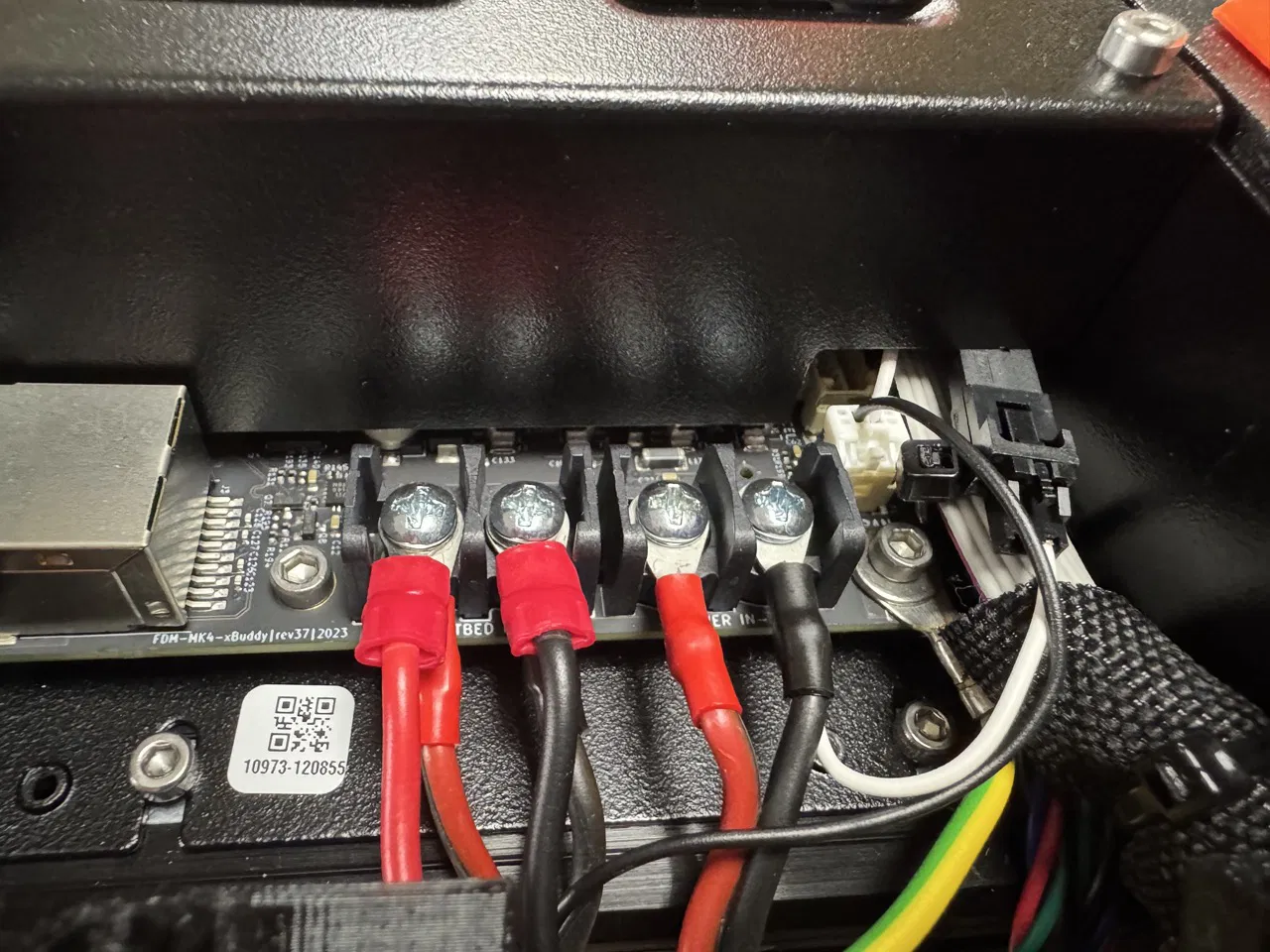

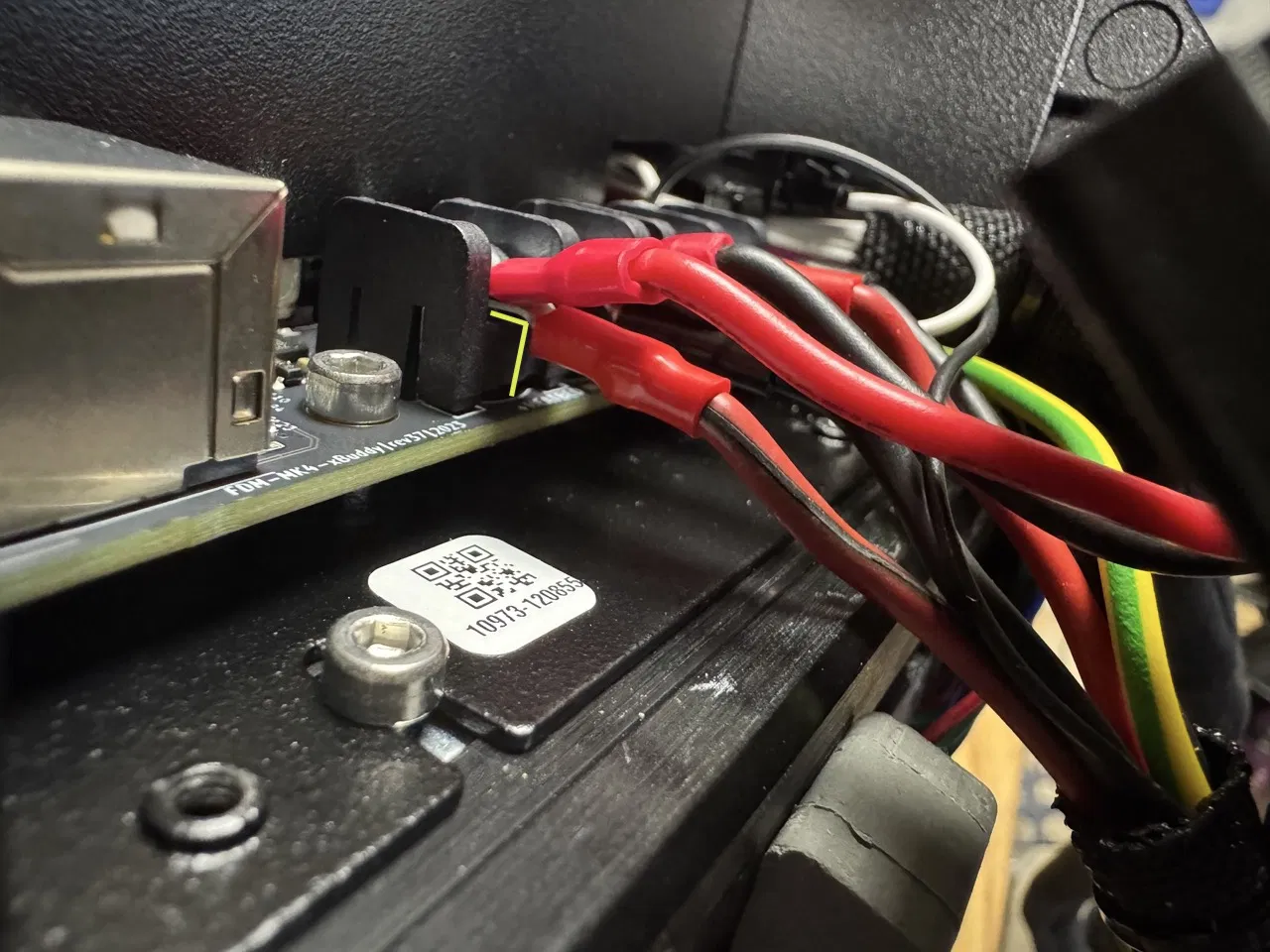

Xoay các đầu cos tròn (eyelet) của dây từ bộ nguồn 180 độ để tránh bị bẻ cong quá mức ở các đầu eyelet của converter.
BOM:
- 4x vít M3x10 đầu dù (Button head)
- 2x long đền M3 (tuỳ chọn)
- 4x square nut
- 2x vít M3x10 lấy từ nắp cũ của bạn
- USB PCB (Amazon Đức)
- DC-DC converter (Amazon Đức)
Chúc in vui vẻ!
edit 13.01.25: Thêm ghi chú về floating holes.
