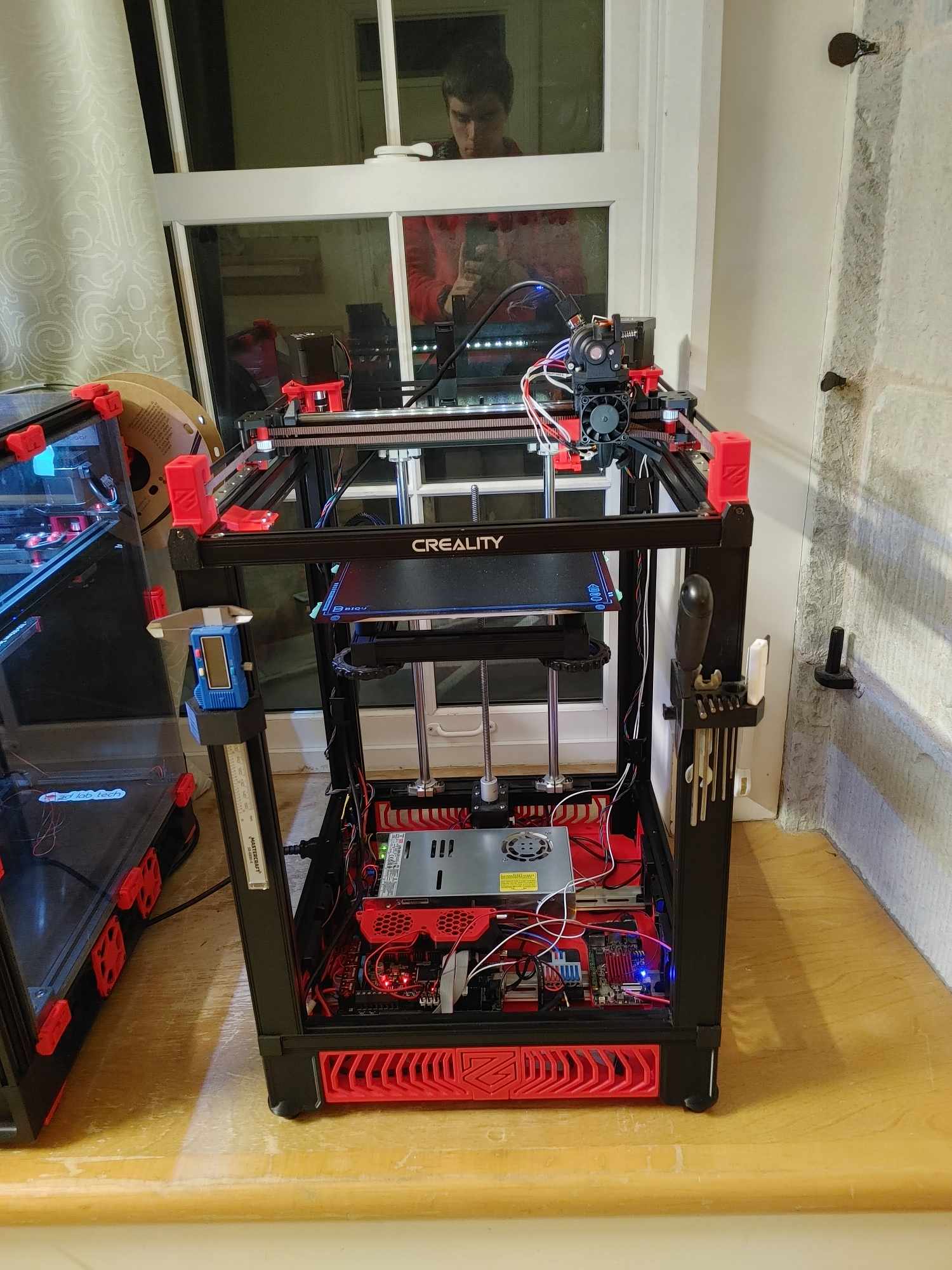

Ender 5 S1 Mercury One

Dùng để làm gì? :

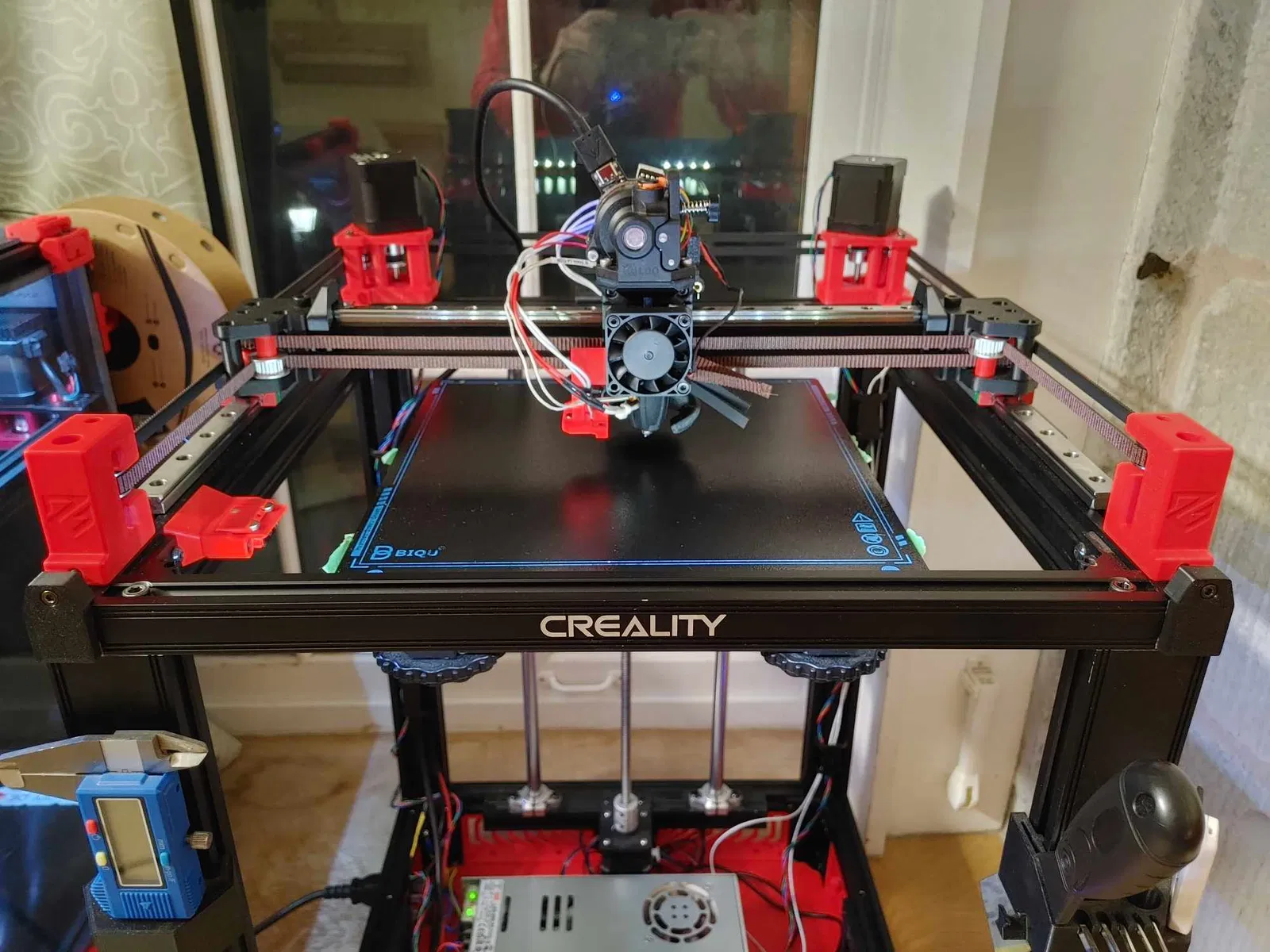

Đây là bản remix của Mercury One Electronics enclosure và CoreXY mod để có thể lắp vừa E5S1 (Ender 5 S1). Ender 5 (pro) bản thường bề ngang rộng hơn E5S1, nên các phần “skirt” bản gốc không vừa ở mặt trước và mặt sau của máy. Giờ thì đã vừa rồi! Ngoài ra còn có vài chi tiết khác không fit trên E5S1 nên mình phải remix lại.

Mình cũng thêm các thay đổi sau để (của bạn và của mình) dễ làm hơn:

-Mình chỉnh lại các lỗ trên skirt, nên giờ bạn dùng ốc M3 thay vì ốc M5.

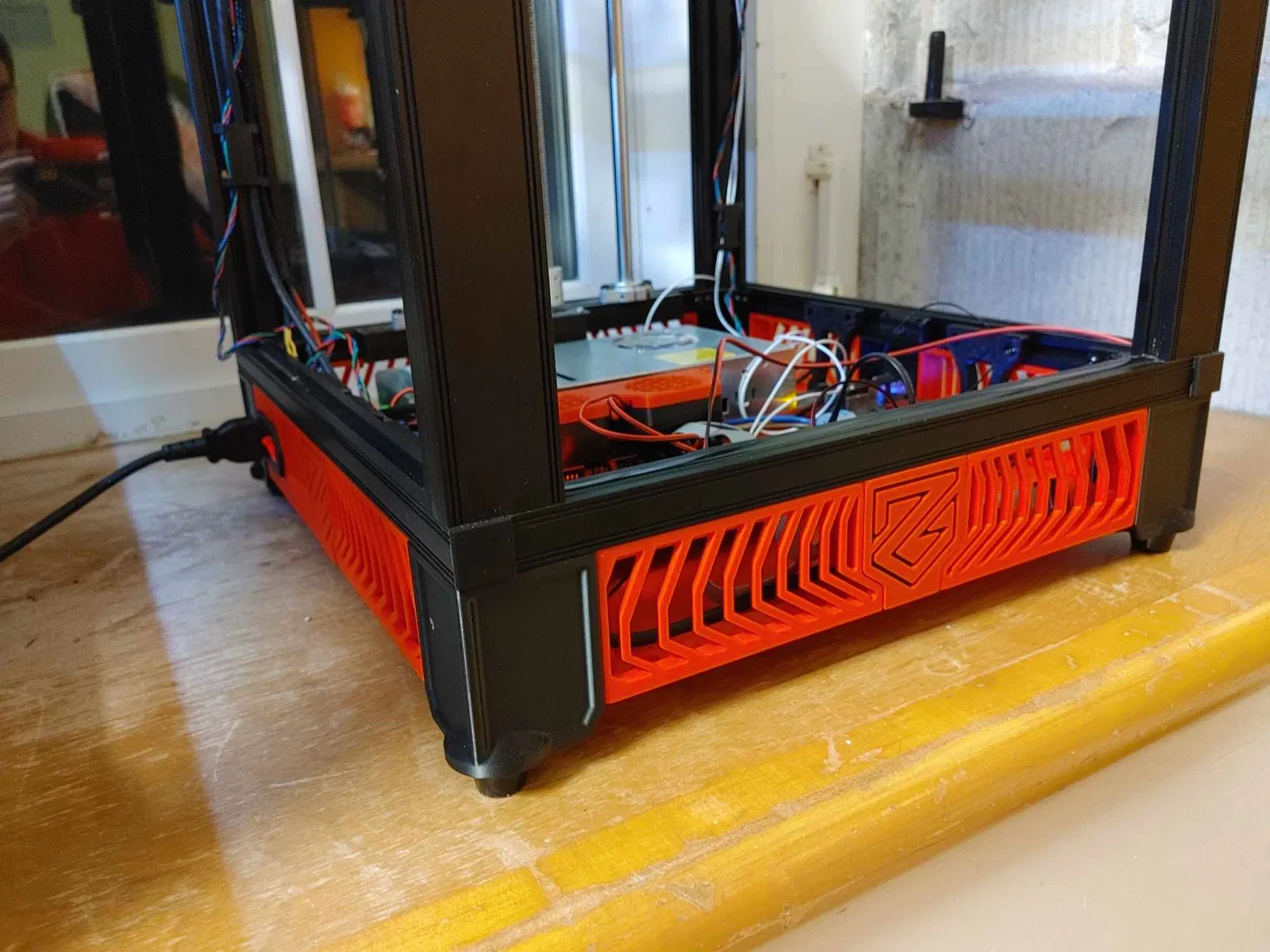

-Mình thêm các tấm bottom panel in 3D để khỏi phải mua panel CNC đặt theo kích thước. Mình in bằng ABS (nhưng mình không khuyến nghị vì bị co rút; mình phải ép hơi mạnh mới cho các tấm panel vào vừa)

-Mình thiết kế một cái chặn đơn giản cho rail trục Y để tránh bị tuột rail do sơ ý.

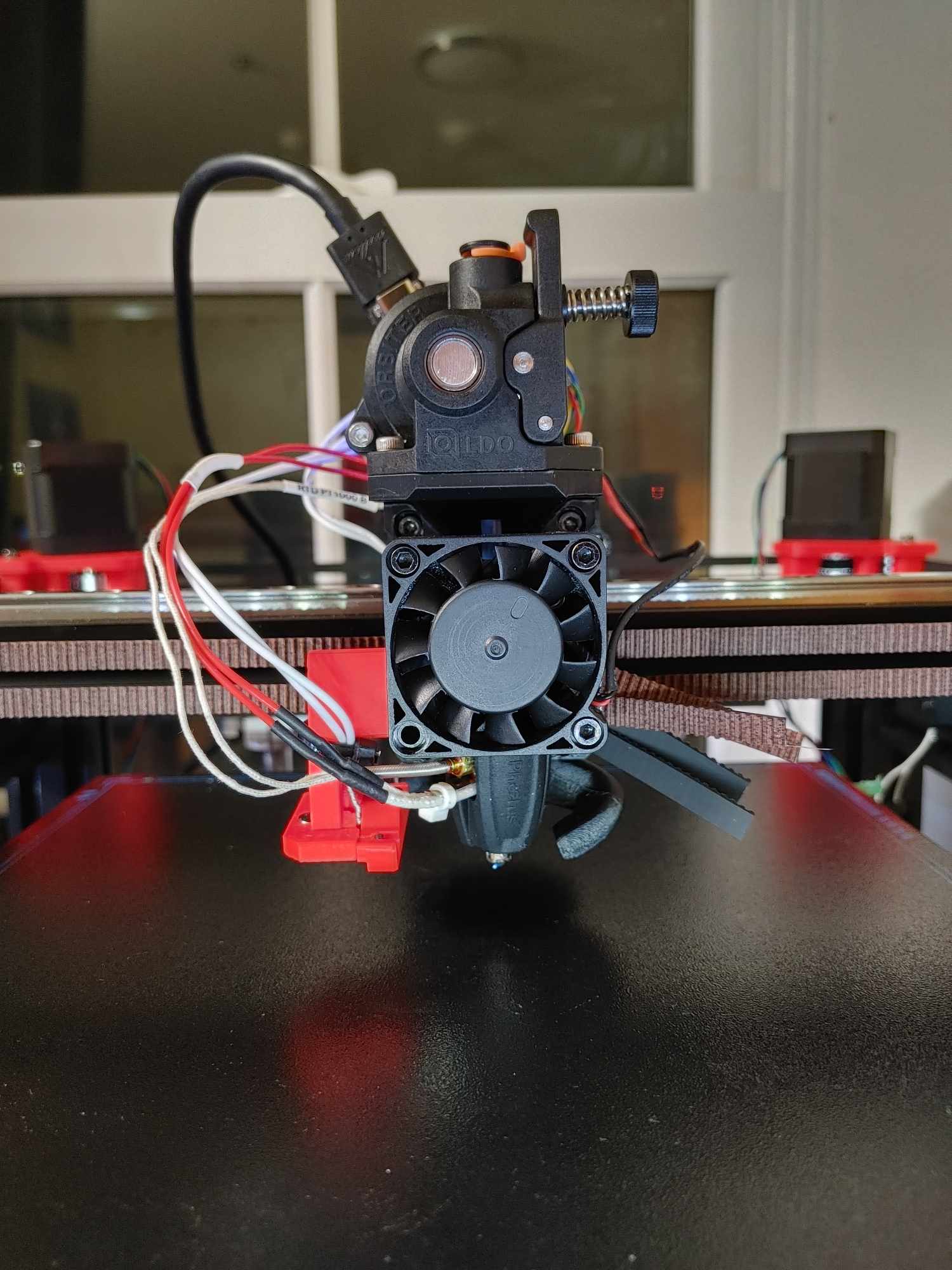

-Mình chỉnh (adapt) toolhead Eva 2.4 để lắp vừa carriage và rail MGN9H, dùng kèm extruder Orbiter.

Cấu hình của mình :

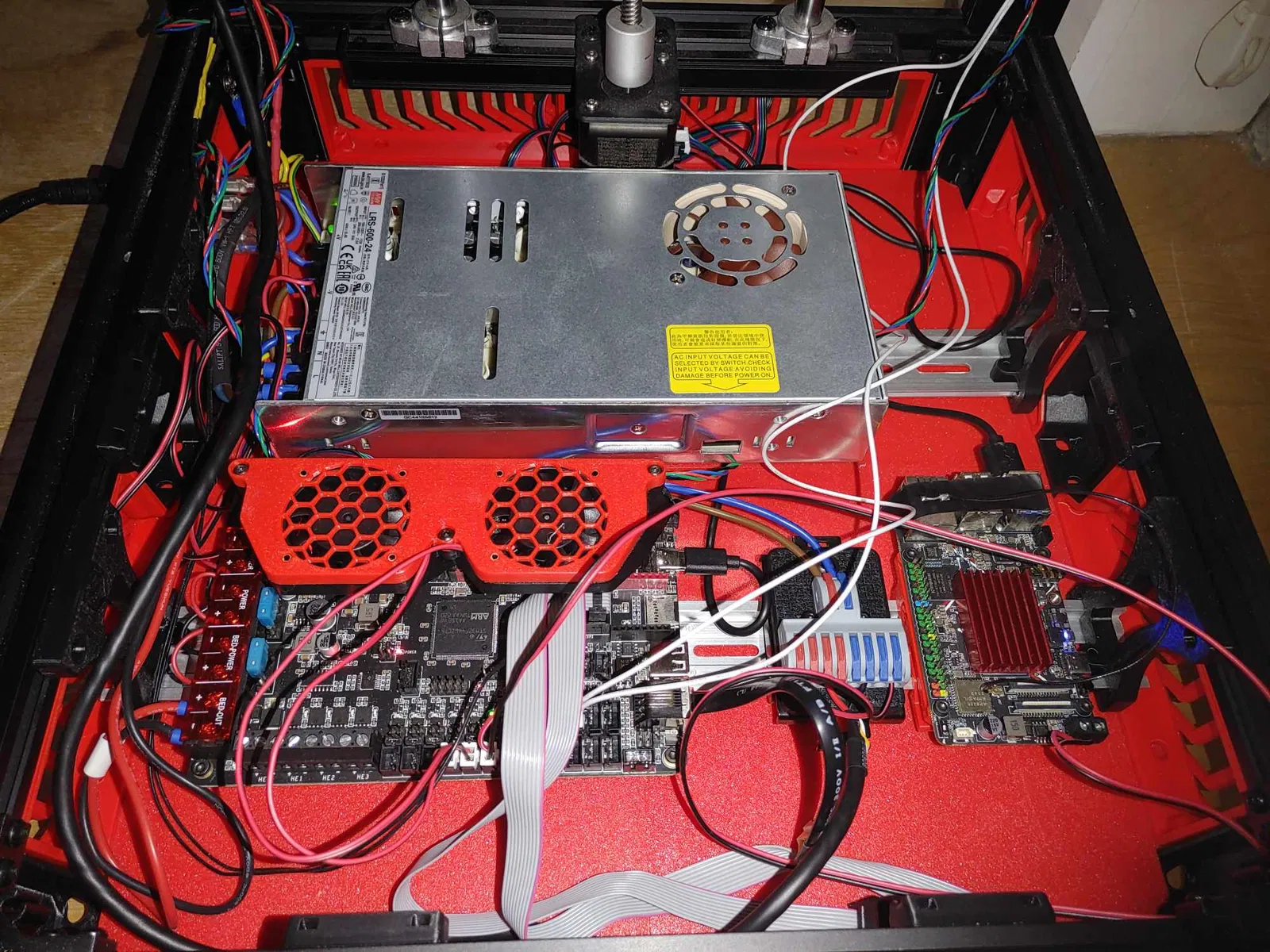

-MainBoard : Btt octopus v1.1
-MCU: BTT Pi2
-Stepper Drivers : TMC2240
-StepperMotors : LDO-42STH48-2504AH
-Bed : Bed zin theo máy

Toolhead:
-Toolhead board : Mellow Sht36 V3 (Canbus) (with 31865 chip)
-Extruder : LDO Orbiter V2
-Hotend : Phaetus Rapido 2 HF

Hướng dẫn:

Mình làm theo MercuryOne Build guide của ZeroG gần như toàn bộ, chỉ thay đổi nhẹ một vài chỗ:

-Đưa y endstop vào bên trong khung (như hình bên dưới) vì phía ngoài không có rãnh.

-Lật ngược con tán (nut) của bed để lead screw không bị quá ngắn.
