Mô tả

*Cập nhật:

Mình thiết kế một phiên bản dễ in, lắp vừa bên trong hộp mà không cần chỉnh sửa gì hết.

Chỉ cần in ra rồi đặt vào là xong. Link ở đây: **

-----------------------

Mình muốn tìm cái gì đó để cất filament cho gọn gàng, dễ sắp xếp hơn.

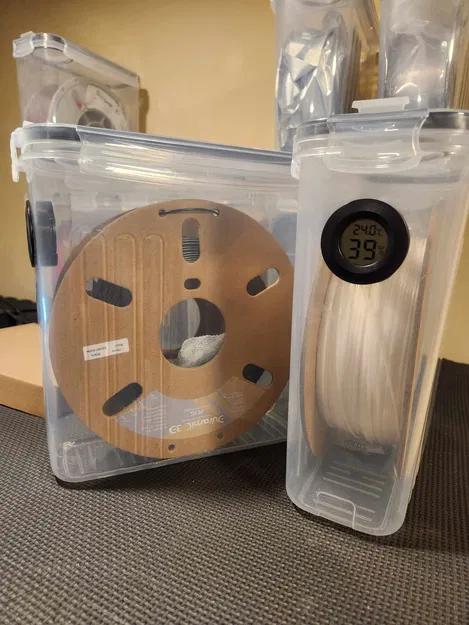

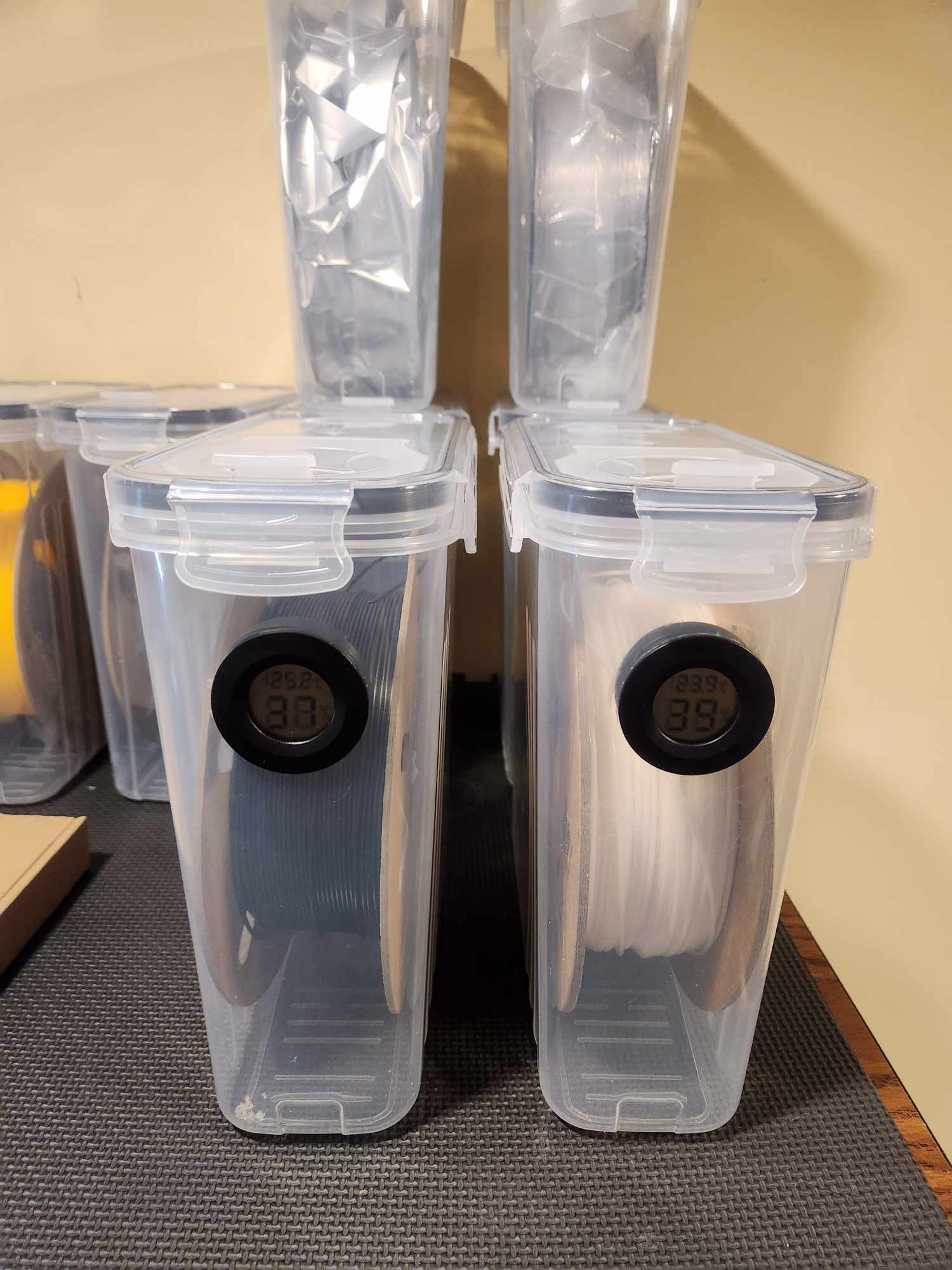

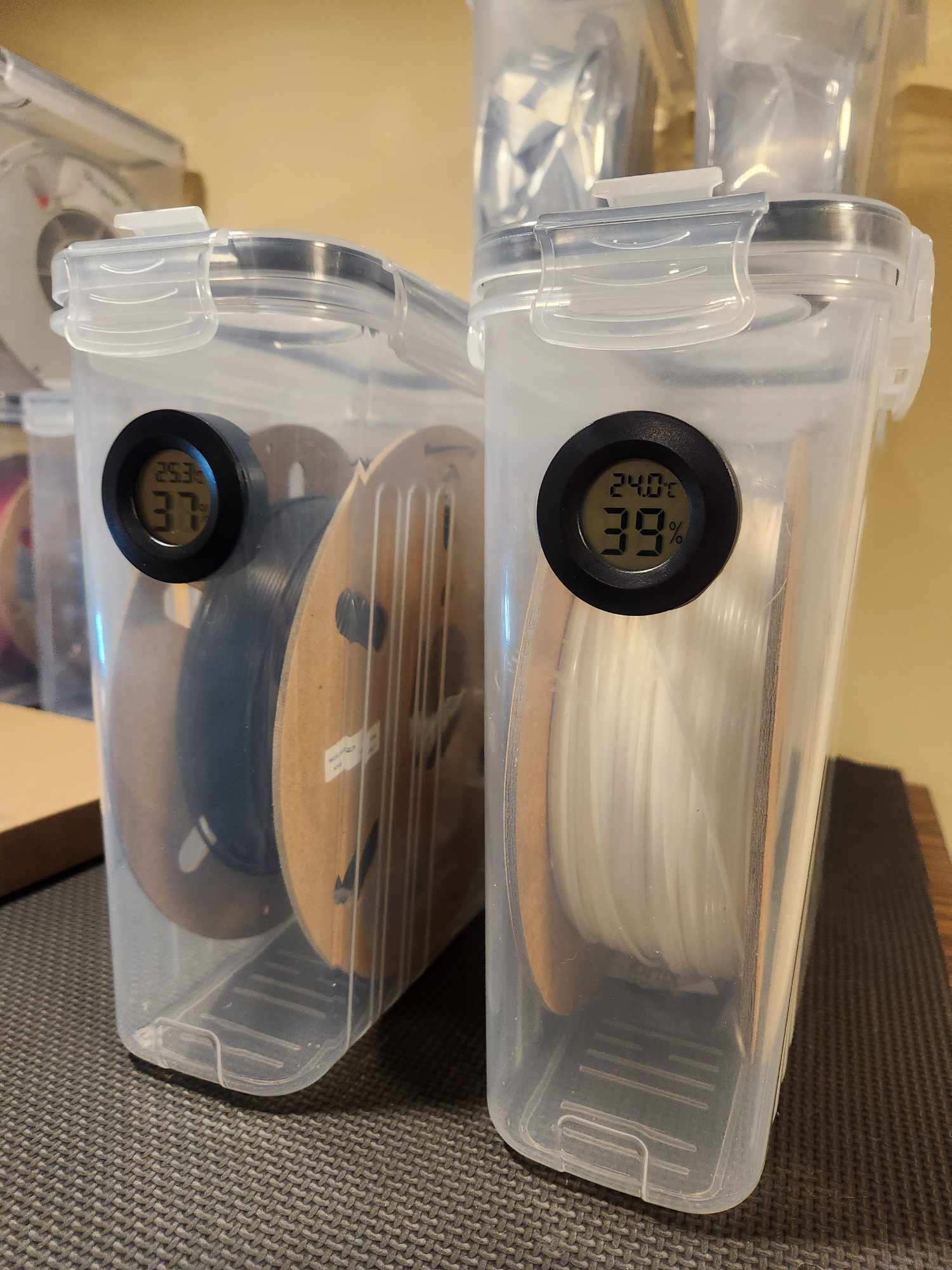

Thế là mình nghĩ ra thiết kế đơn giản này và rất ưng. Nhìn đẹp, lại xem được nhiệt độ và độ ẩm của từng cuộn filament đang lưu trữ.

y trình làm cực kỳ đơn giản

  1. Mua đồ trên Amazon

     2. In cái adapter:

  • Temp Meter Ring v5 dùng cho trường hợp mặt trước cong
  • Temp Meter Ring Thic v1 dùng cho các trường hợp khác có bề mặt phẳng đẹp

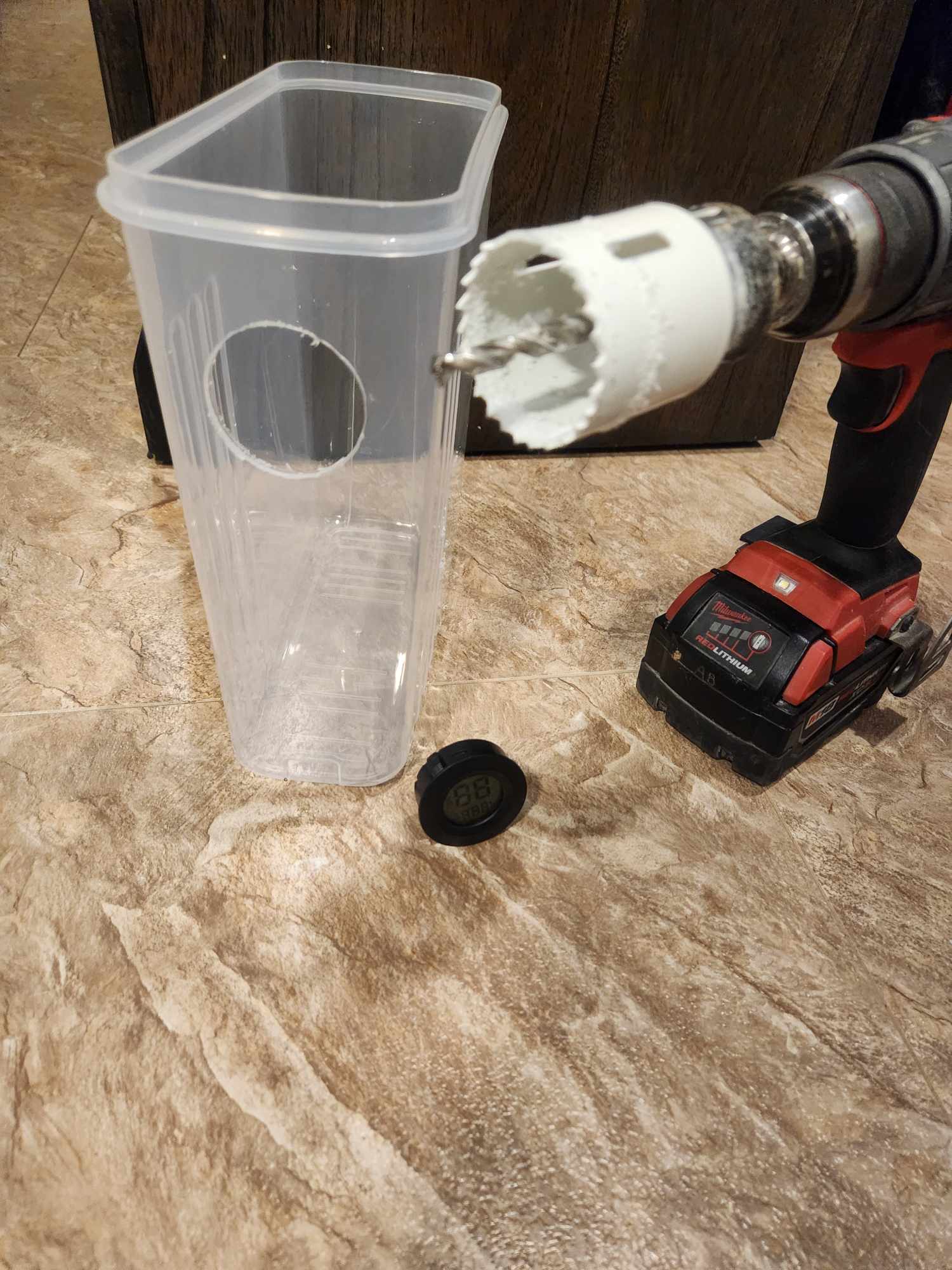

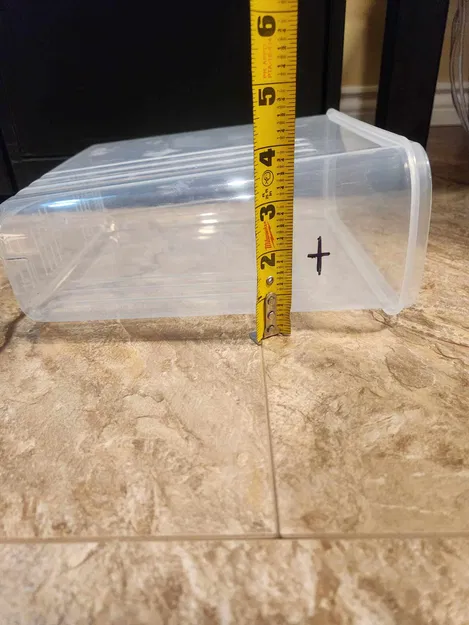

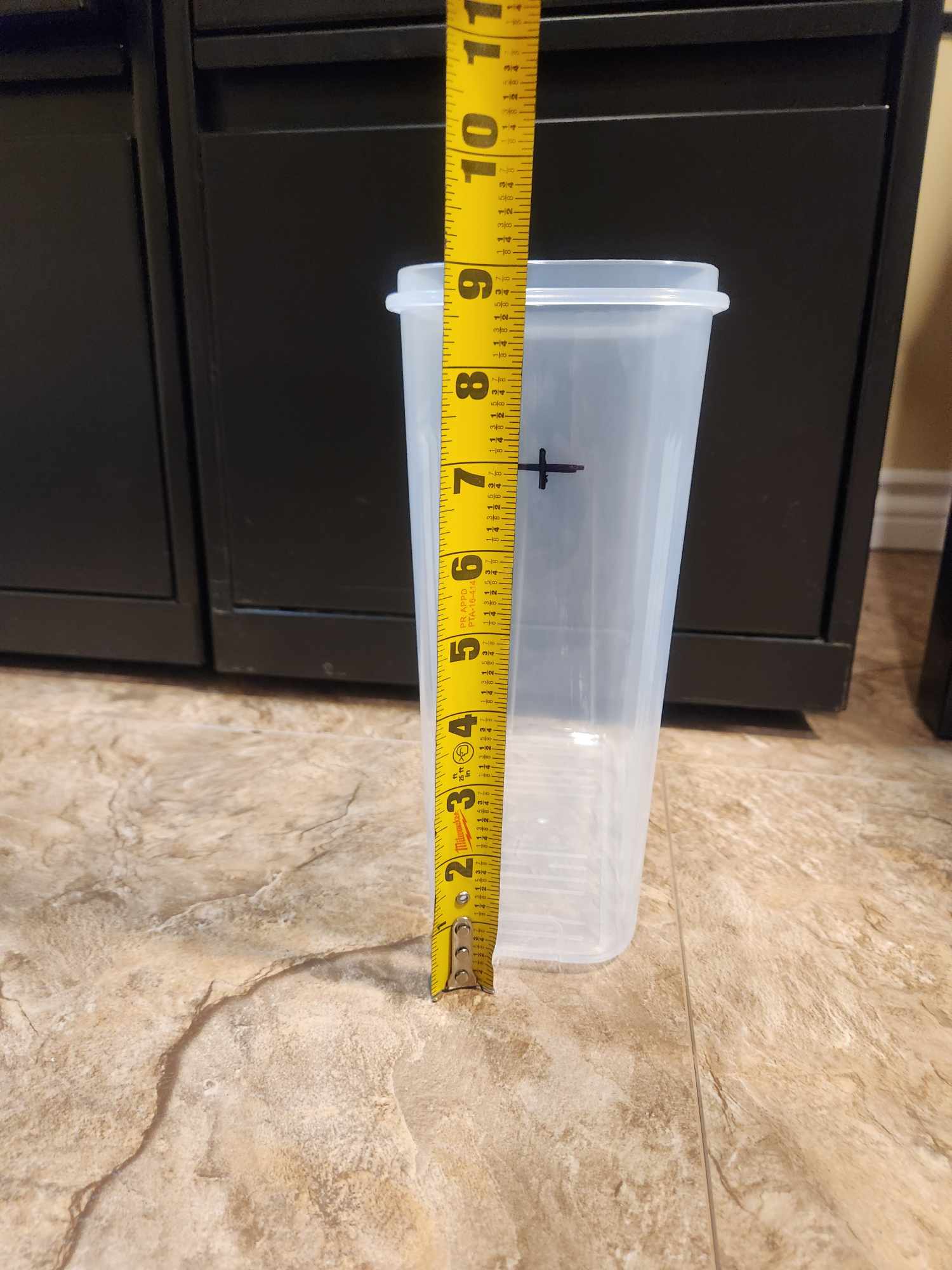

     3.  Mở hộp đựng ra, lấy máy khoan kèm hole saw arbor. Lấy các kích thước này (như trong hình): đo từ đáy lên 7" rồi đánh dấu, đặt hộp nằm ngang và đo 1 ¾" rồi đánh dấu, dùng khoan gắn mũi khoét và khoan “từ từ” xuyên qua đúng tâm dấu. (KHOAN CHẬM THÔI! khoan nhanh dễ bị kẹt răng cưa làm hư nhựa)

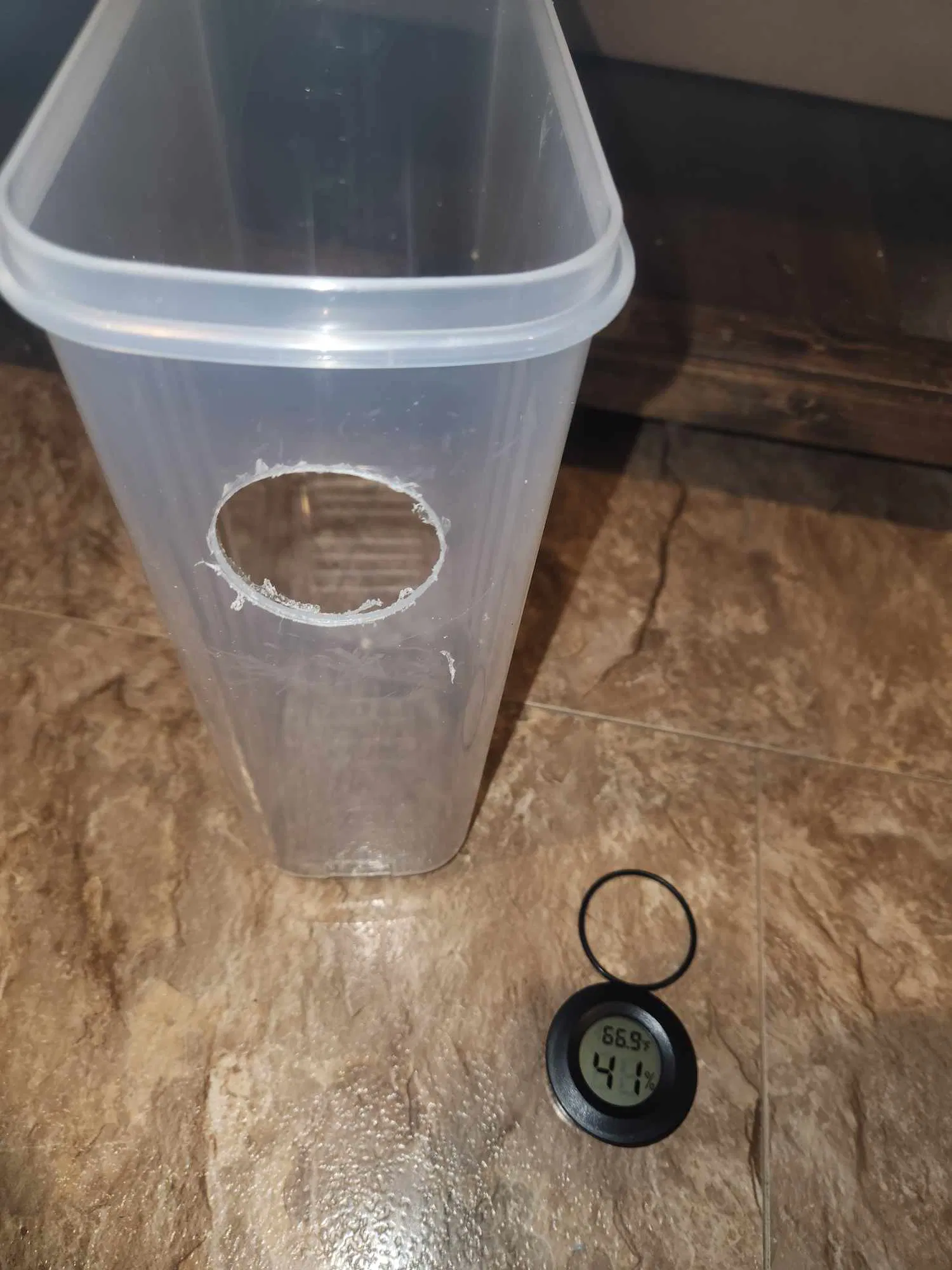

    4. Làm sạch ba via lỗ bằng dụng cụ deburr hoặc lưỡi dao lam. Mở gói O-ring và đồng hồ.

    5. Nhét đồng hồ vào lỗ, nó sẽ tự “cài” vào đúng vị trí; ở mặt trong của hộp, luồn O-ring chụp lên phần lưng của đồng hồ.

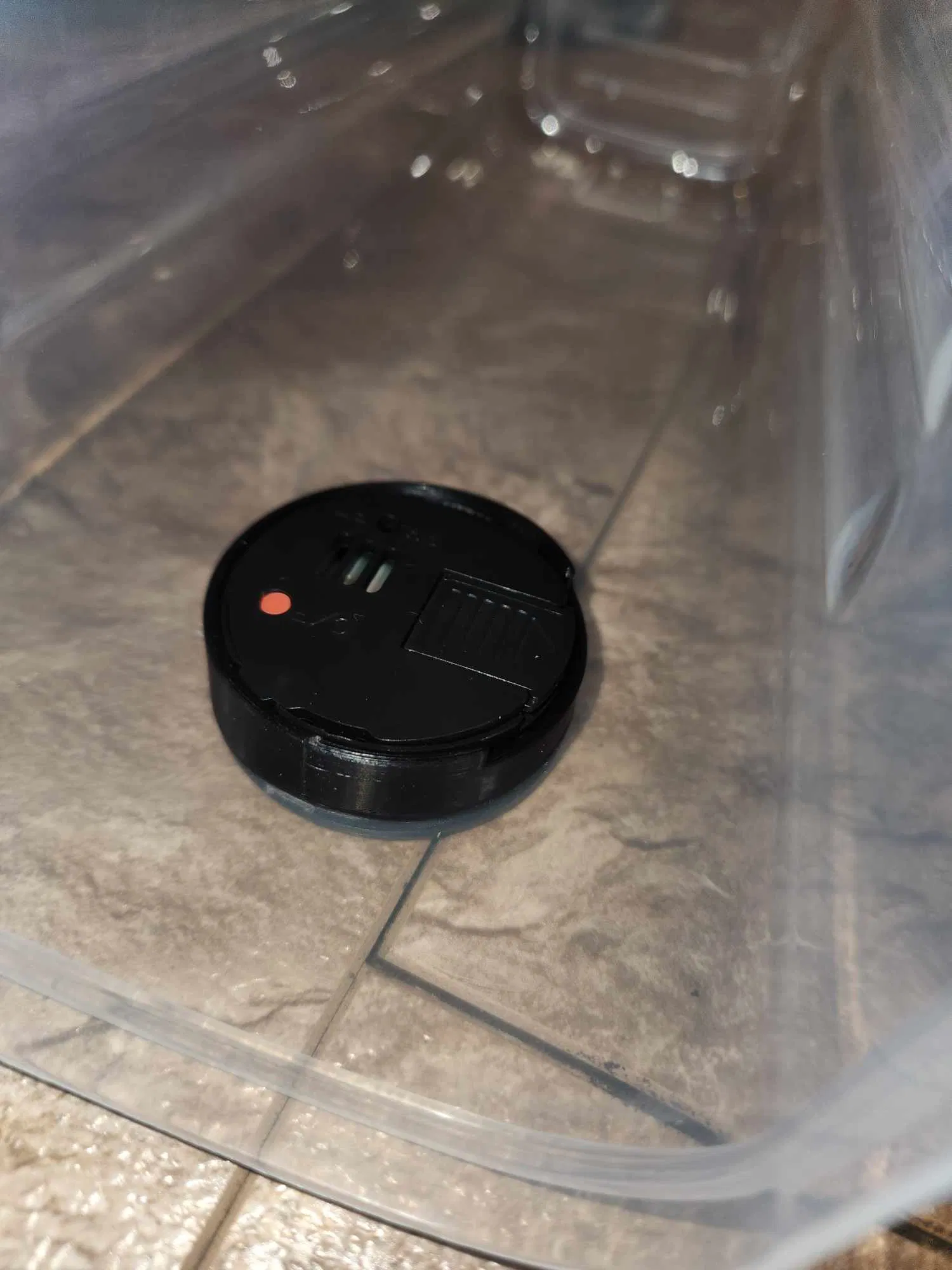

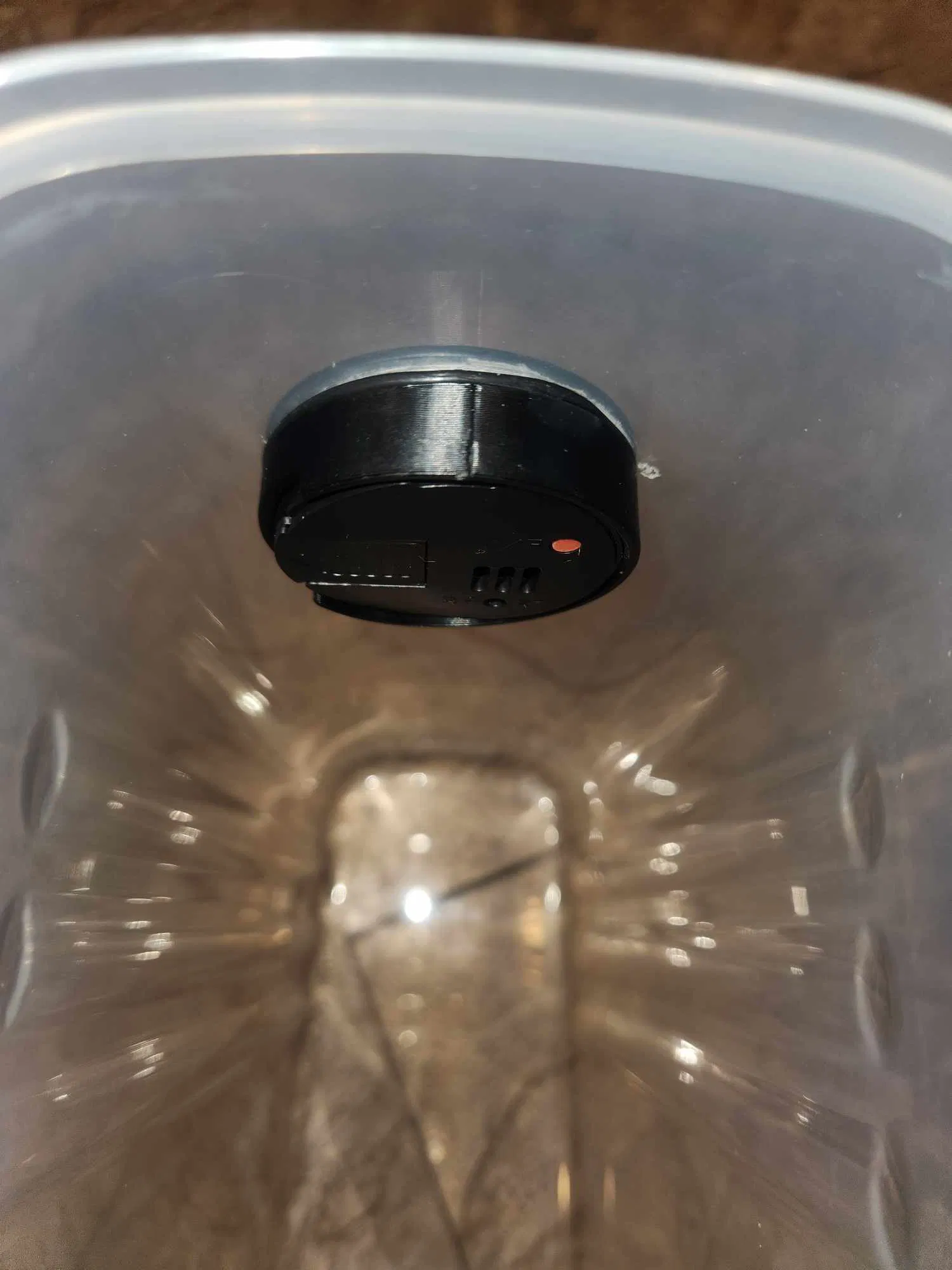

    6. Lấy cái Ring in 3D đúng phiên bản bạn dùng, canh phần khoét trùng với cửa pin, rồi ấn chắc tay vào phần lưng để siết chặt nhất có thể. O-ring cần bị ép chặt để tạo kín khí tốt.

    7. Bỏ nhiều gói hút ẩm silica xuống đáy, hoặc bạn có thể mua silica beads ở đây: https://amzn.to/49FolCA và in thêm miếng đáy để cuộn filament nằm lên.

NOTE: Cá nhân mình có chấm chút keo siêu dính (super glue) ở mép trong phía trước của đồng hồ và một ít ở mặt trong của Meter Ring vì mình không tính tháo ra nữa. Làm vậy sẽ cố định hơn và giúp đảm bảo độ kín. *CÁI NÀY TÙY CHỌN, KHÔNG LÀM CŨNG ĐƯỢC* hoặc dùng silicone

Cảm ơn bạn đã xem, có góp ý gì cứ cho mình biết nha!
